Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

  • обычные,
  • проходные,
  • перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе.

Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

  • 2 связываются с первым переключателем,
  • 2 связываются со вторым,
  • а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Перекрестный выключатель - все модели, каталог, цены, наличие, доставка по РФ

Современные осветительные системы в помещениях порой приобретают весьма обширный масштаб. Для оптимизации управления освещением часто применяются перекрестные выключатели. Подобные механизмы позволяют управлять одним осветительным элементом или системой из нескольких мест. К примеру, с помощью таких механизмов можно устроить управление освещением длинного коридора или веранды с нескольких точек.

Примечательно, что название «перекрестный выключатель»– термин не совсем профессиональный. Если выражать технической терминологией, то называется перекрестный выключатель сдвоенным двухпозиционным переключателем (схема 7). С конструктивной точки зрения — это два двухпозиционных переключателя в одном корпусе. В большинстве моделей они имеют перекрестную коммутацию клемм.

Возникает закономерный вопрос: чем выключатель отличается от переключателя? Внешний вид у них идентичен, но функционал значительно отличается. Так, одно- или двухклавишный выключатель (в технической терминологии — двухпозиционный ключ) способен только замыкать или размыкать управляемую цепь, а переключатель (проходной или перекрестный), в свою очередь, позволяет коммутировать разные цепи между собой, переключая напряжение с одной на другую.

В бытовых терминах часто возникает путаница. Перекрестный выключатель часто ошибочно зовется проходным. Возникновение подобной путаницы в терминологии вполне объяснимо. Дело в том, что проходной выключатель — это тот же двухпозиционный ключ, только не сдвоенный. Внешне отличить один от другого становится и вовсе невозможно, когда на перекрестный выключатель (сдвоенный двухпозиционный переключатель) устанавливается накладка одной цельной клавиши.

То есть, для обозначения подобного устройства лучше использовать понятия: одно- или двухклавишный перекрестный или промежуточный выключатель, сдвоенный двухпозиционный переключатель. Кроме того, из-за особенностей конструкции перекрестные выключатели не могут использоваться самостоятельно, а только в подключении с переходными.

Конструктивные и монтажные особенности

Основные конструктивные особенности промежуточных выключателей заключаются в количестве клемм. Две из них всегда используются для коммутации выключателей между собой, а третий для подключения фазного провода. Именно эта особенность позволяет управлять одним потребителем из нескольких мест одновременно. Примечательно, что при такой схеме ни у одного из подключенных переключателей нет четкого положения для включенного или выключенного состояния, а при одновременном переключении сеть не замыкается.

Учитывая отсутствие определенного включенного или выключенного положения, имеет смысл обратить на наличие индикации. Встроенный в механизм светодиод показывает, когда управляемая цепь замкнута. Не стоит также путать индикацию с подсветкой. Последняя так же использует встроенный диод, но служит для быстрого нахождения выключателя в темноте.

Различие между конструкциями перекрестных переключателей может состоять и в конфигурации органов управления. Потребители могут купить клавишные, роторные (поворотные) или тубмлерные (рычажковыме) промежуточные выключатели. Механизм первых и последних весьма схож. В них используется кулачковый механизм с фиксацией или без нее. Только в случае с клавишными моделями органом управления выступает клавиша, а переключение тумблерных осуществляется благодаря удлиненному рычагу.

Перекрестные выключатели, подобно прочему электроустановочному оборудованию производятся в исполнении для скрытого и открытого монтажа. Модели для установки в сети, проложенные открытым способом, оснащаются собственным корпусом, а для скрытых сетей — суппортом для установки в стандартные монтажные коробки.

Таким образом, перекрестный выключатель благодаря своим конструктивным особенностям позволяет повышать гибкость управления системами управления. В сложных системах, где необходимо управление одним источником света из двух и более мест — это незаменимое электроустановочное оборудование.

Отличие проходного от перекрестного выключателя

Часто те люди, которые хотят провести в своём жилище электрическую проводку, выбирают выключатель, руководствуясь собственным вкусом. Люди смотрят на его дизайнерское оформление, цвет, качество материала, из которого он сделан. Потом они приносят выбранный выключатель домой, и начинаются проблемы. Почему? Да потому, что оказывается, выключатели то все разные, и выбирать их надо не по их внешнему виду, а по их рабочему функционалу.

Промышленность выпускает выключатели трёх типов функционирования: проходные, обычные, перекрёстные (или иначе промежуточные). В чём же разница между ними? Ниже будут описаны все три вида этих устройств.

Обычный выключатель

Работа обычного выключателя осуществляется при регулировании из одной точки. Проще говоря, человек нажимает на выключатель, чтобы погасить свет, и электрическая цепь, о которой знают дети из уроков физики, разрывается. Когда человек включает свет, электрическая цепь, наоборот восстанавливается. Проще прибора для этой цели и придумать нельзя. Обычный выключатель можно использовать везде: и в жилом помещении и на производстве. Устанавливается такой прибор легко и быстро.

Проходной выключатель

Данный тип выключателей устроен гораздо сложнее. Правильнее назвать эту вещь не выключатель, а переключатель. Данный прибор не просто выключает электричество, а переключает его, то есть заставляет электрический ток течь в другое русло. Данный вид выключателя-переключателя регулирует поступление электрического тока уже не с одной, а с двух точек. То есть цепь не прерывается, а просто электричество перенаправляется в другое место. На примере это выглядит так: Заходит человек в длинный коридор, включает свет. Проходит в другой конец помещения, и щёлкая там уже другим выключателем, гасит электричество.

Однако, не надо думать, что данный вид выключателей удобен только для больших помещений, чтобы людям не пришлось много ходить, включая или выключая свет. Современные дизайнеры помещений советуют устанавливать их и в простых квартирах. Особенно в последнее время популярны такие приборы в спальных комнатах. К примеру, заходит человек, включает свет, готовится ко сну. Чтобы лечь в кровать, электричество надо выключить, а потом идти в темноте. Неудобно, можно наткнуться на мебель, особенно если человек приехал к кому-то в гости и в помещении впервые. А с таким выключателем можно погасить свет, уже лёжа на кровати. Очень удобно. Однако, для установки такой системы лучше нанять профессионала.

Перекрёстный (промежуточный) выключатель

Такие выключатели позволяют управлять электрическим токам с трёх и более точек. Перекрёстный выключатель показан как для больших просторных помещений, так и для обычных домов и квартир. Например, часто его монтируют в современных спальнях. Один выключатель ставится на входе в помещение, а два других, по сторонам двуспальной кровати. Включить или выключить освещение можно с каждой из этих точек. Кто-то скажет, что эта излишняя роскошь, а кто-то наоборот сочтет это очень комфортным и рациональным.

При монтаже подобной системы используются как проходные, так и перекрёстные выключатели. Причём проходные идут по бокам схемы, а перекрёстный выключатель устанавливается между ними. И если установить, к примеру, на входе в электрическую цепь, выключатель не правильного типа (вместо проходного – перекрёстный или обычный), то система работать не будет. Тут без помощи опытного специалиста не обойтись.

Если подвести итоги, то технические характеристики всех видов выключателей заставляют того, кто занимается монтажом электропроводки, принимать во внимание следующие моменты:

1. Промежуточные и проходные выключатели при установке могут выполнять функции обычного выключателя. Однако, в более сложной электрической цепи, промежуточный выключатель не сможет выполнять функции проходного выключателя.
2. Если монтируется электрическая цепь, где включение будет более чем с трёх точек, то по краям устанавливаются проходные выключатели, а переходные только между ними (за это их и именуют промежуточными).
3. При установке электрической схемы, в состав которой планируется включить проходные или перекрёстные переключатели, понадобится большее количество кабеля, так как ток идёт по нескольким направлениям, а выключатели просто перенаправляют его.

Поэтому очень важно уточнить тип выключателя во время у продавца, чтобы избежать лишних проблем. Тип выключателя также указывают в сопроводительных документах. При сильных сомнениях можно попросить данную документацию у продавца.

И если человек не электрик по профессии, то для правильного монтажа сложной цепи с выключателями разных типов, лучше и безопаснее будет пригласить специалиста.

Для протяжённого коридора или на лестницах включать освещение бывает неудобно, так как часть пути приходиться идти в полной темноте. Самое простое решение — это использование в разных местах проходные переключатели. Если требуется ещё больше переключателей, используется перекрёстные. В проходных используется три контакта, а в перекрёстных четыре контакта. Благодаря таким переключателям можно замкнуть одну из линий.

Чтобы контролировать освещение из нескольких мест, приборы освещения подсоединяются к пункту управления. Для этого применяются одноклавишные и двухклавишные перекрёстные переключатели. Рассмотрим каждый из них подробнее.

Подключение перекрёстного переключателя

В отличие от большинства блоков управления, в которых используются три контакта в перекрёстном переключателе только четыре контакта. В этой конструкции можно сразу включать или выключать два контакта. Из-за этого сразу же замыкаются или размыкаются линии, по которым поступает питание. Схема наглядно показывает, как работает перекрёстный переключатель. В этой схеме нет ничего сложного.

Схема подключения

В отличие от перекрёстных выключателей проходные можно использовать независимо. Обязательно перекрёстные выключатели должны применяться вместе с проходными. На схемах они обозначаются одинаково.

Эти две модели представлены как два соединённых одноклавишных выключателя. Их контакты соединяются специальными перемычками. В этой конструкции можно все сделать самому.

Есть два вида переключателей, различающихся по механизму работы:

Поворотный благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят в два раза дороже, а их дизайнерские варианты разнообразны.

По варианту установки выделяются два типа:

Накладные устанавливаются на поверхность стенки. Установка такого типа выключателя избавляет от установки внутрь стены дополнительного блока. Этот вариант монтажа удобен, так как не нужно подготавливать стены для прокладки проводов. Среди недостатков стоит отметить что вид установки подвержен физическому воздействию и воздействию окружающей среды.

Встроенные переключатели устанавливаются внутрь стены. Их используют при прокладке проводов во всех видах строений. Прежде чем начать их устанавливать нужно, сделать небольшое отверстие в стенке, при этом отверстие должно соответствовать по размерам встроенному переключателю.

Подключение проходного переключателя

На лестницах и в длинных коридорах часто используют проходные переключатели благодаря этому управлять освещением можно с разных мест. Благодаря проходному переключателю человек может идти в освещённом коридоре или гараже.

При использовании проходных выключателей провод с фазой нужно подключать к двум выключателям, соединённых друг с другом проводом, а нулевой провод подключается к осветительному прибору. При замыкании двух контактов на двух двухклавишных выключателях цепь замыкается и на лампочку начинает поступать ток. Для размыкания цепи достаточно нажать на клавишу любого выключателя.

Особенности:

  1. Для его подключения необходимо использовать четырехжильный кабель. Можно вместо четырехжильного кабеля использовать два кабеля с двумя жилами в каждом, при этом у них должна быть хорошая изоляция. Но использовать такие кабели нерационально.
  2. Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный. Рекомендуется его монтировать только тогда, когда нужно выключить свет из разных мест. Классический проходной вариант используется в остальных случаях.
  3. Промежуточный переключатель монтируется в местах разводки проводов по помещению.
  4. У этой конструкции есть одно достоинство, она износоустойчива. Это объясняется использованием в качестве перемычек легированной стали.

Как надо подключать перекрёстный двойной переключатель?

Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд, необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

Рассмотрим, как подключается спаренный и проходной выключатель:

  1. Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
  2. Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
  3. В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
  4. Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

Вывод

В схеме обязательно должны быть использованы проходные модели. Исключение может быть только в том случаи, когда необходимо изменить полярность. Представленная система включения освещения из разных мест очень простая. Главное, промаркировать провода и не перепутать контакты проводов. Двухклавишные выключатели чаще всего используются в помещениях.

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания , чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand »: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schne > «Legrand ». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит , аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14.03.2018, 2164 просмотра.

Проходные и перекрестные выключатели Legrand

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания, чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand»: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schneider, ABB. Очень хорошей репутацией пользуется французская фирма «Legrand». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит, аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14.03.2018, 6184 просмотра.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера. Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту. Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:
  • Клавишные.
  • Поворотные.
  • Сенсорные.
  • Рычажные.
  • С пультом ДУ.
По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.
По способу монтажа:
  • Накладной. Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
  • Встроенный. Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ
Положительные моменты проходных и перекрёстных устройств:
  • Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
  • Высокая надёжность, благодаря отсутствию автоматики.
  • Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
  • Лёгкость и практичность в управлении освещением.
Недостатки выключателей этого типа:
  • Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
  • Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Похожие темы:

Перекрестный выключатель схема подключения - Только ремонт своими руками в квартире: фото, видео, инструкции

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

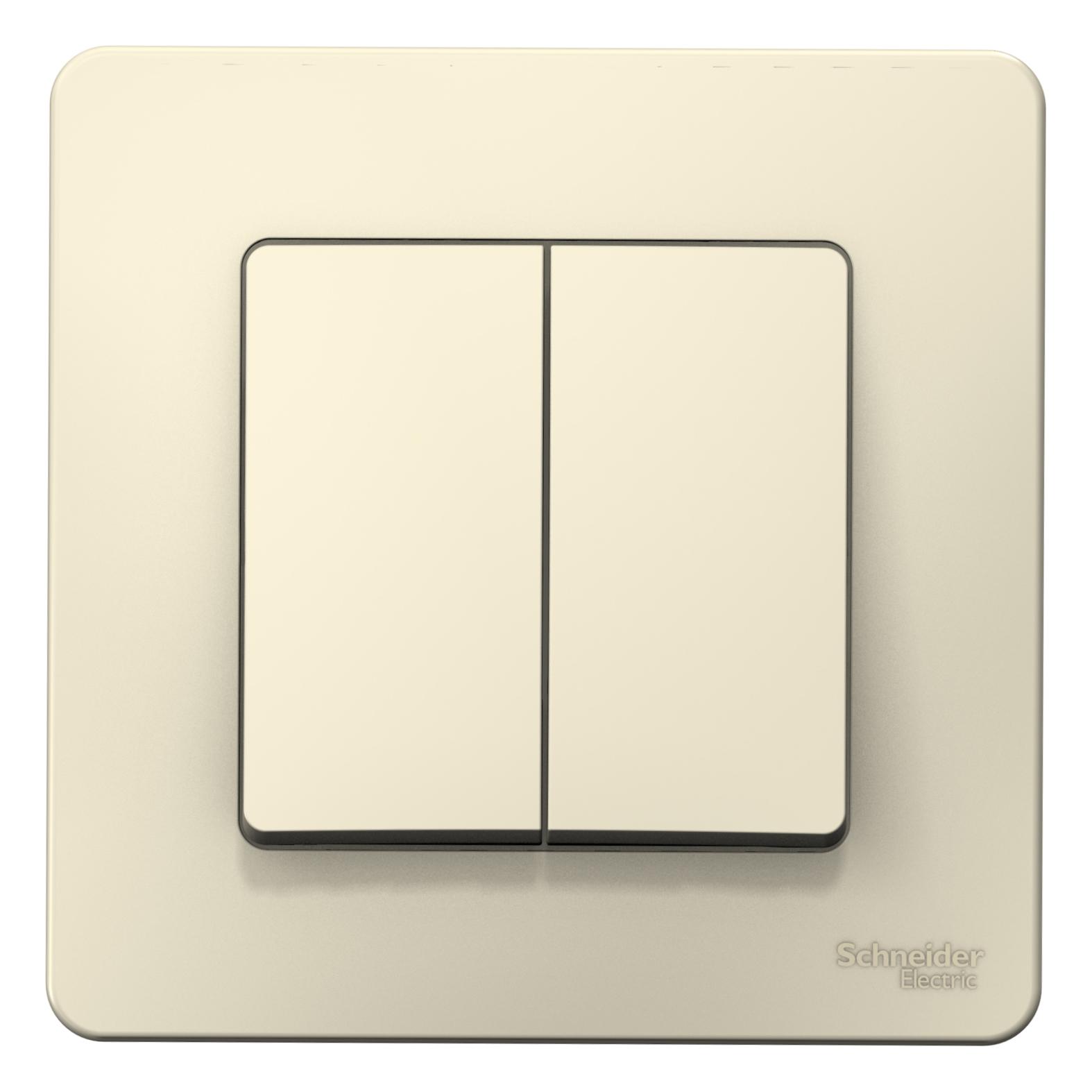

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе


.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

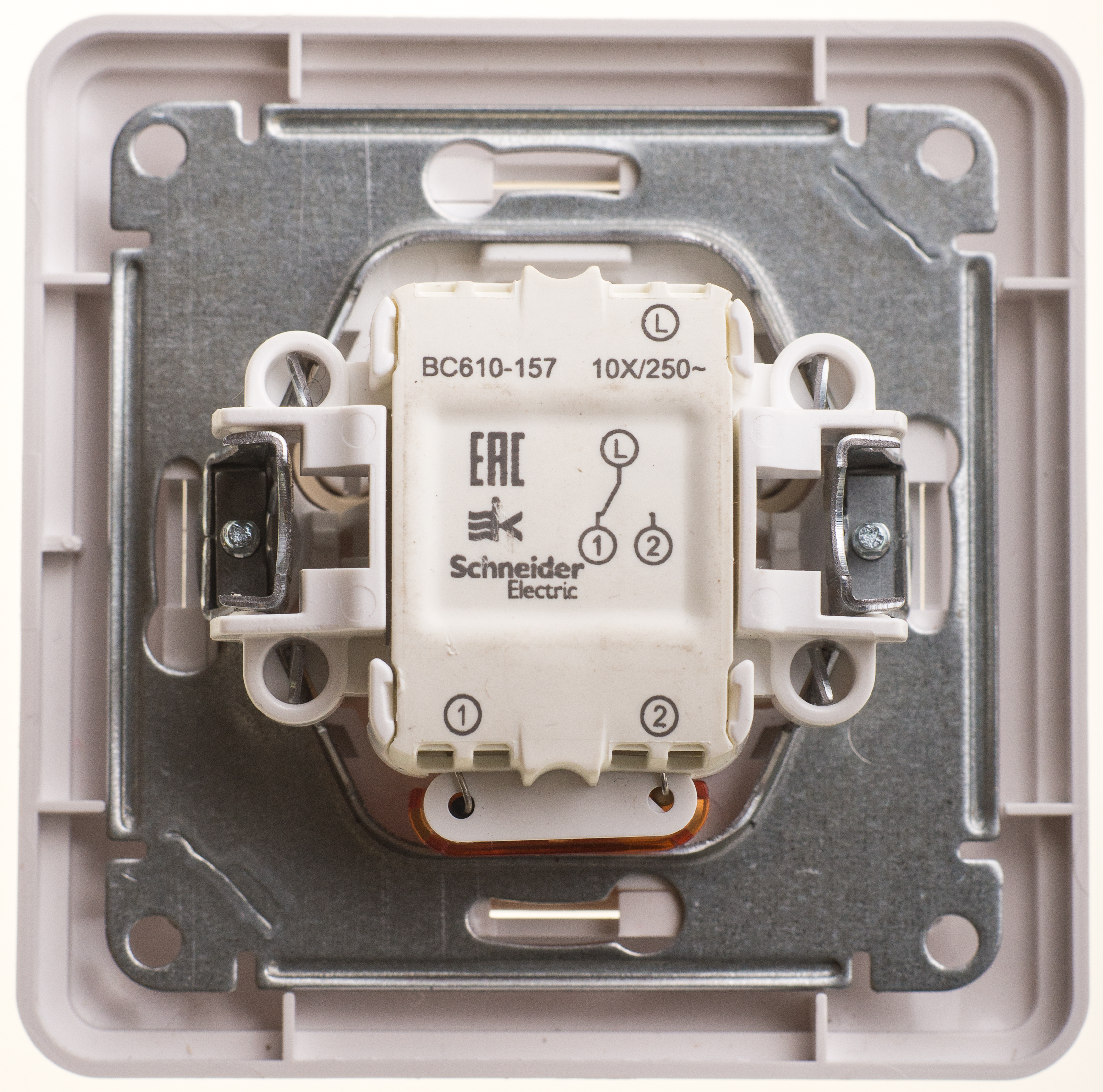

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.


Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.

Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Функции перекрестного переключателя

Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.

Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.

Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.

Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.

Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:

  • высокие цены;
  • не слишком высокая надежность;
  • ложные срабатывания.

к содержанию ↑

Проходной выключатель(ПВ) схема подключения на 3 точки своими руками

Принцип перекрестного отсоединителя Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Выполнив такую работу однажды, не будет никаких проблем с пониманием процесса.

После визуального осмотра необходимо проверить и точно установить, какие провода являются фазными и нулевыми. Совершается не размыкание, а переключение фазы на другую линию. Обе они содержат индуктивные балласты L1 и L2.

Для того, чтобы установить перекрестный выключатель понадобится: Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением

Важное правило — выключатель всегда должен размыкать фазу

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье. Используя их совместно с перекрестными выключателями, можно управлять светильниками , подсветкой из нескольких мест. Первый вариант имеет три контакта. При получении сигнала оно замыкает электроцепь освещения.

Рекомендуем: Подключение двухкнопочного выключателя

Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. Другой вопрос — насколько сложными получаются такие решения. Если в ходе проверки обнаружилось горение лампы вполнакала, при одновременном горении ламп в других местах, значит это место и будет тем разрывом фазы, куда должен устанавливаться выключатель.

Основные виды замыкающих аппаратов Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Что нужно для реализации задачи

Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на коричневый вывод лампы HL2 и лампа загорается. Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Фаза подключается ко входу одного из проходных выключателей с тремя входами.

Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа. Собираем провода в коробке

В данном случае важно найти общий провод. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры

Отключение питания производится на распределительном щите дома квартиры. С ТРЁХ мест подключение проходных выключателей

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек …
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Читать  Электрика в квартире своими руками схемы

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

проходных Монтаж и перекрёстных переключателей

Оптимальный вариант электрической разработки схемы и её монтажа
— на этапе строительства или дома при проведении его капитального
Нужно. ремонта учесть все помещения, в которых понадобиться может
независимое включение и отключение освещения из 3-х точек
удалённых. Это длинные коридоры, подвальные несколькими с помещения
входами и выходами, лестничные марши. учесть Следует и дворовые
постройки, уличное освещение.

кто, Тем собирается монтировать освещение самостоятельно, но не
навыков имеет, специалисты советуют сначала собрать схему временную
освещения, соединив 2 проходных выключателя проводами короткими и
подключить лампочку. Следует запомнить, к контактам каким были
подсоединены провода. Убедившись, цепь что собрана правильно,
выключатели нужно Последовательность.

отсоединить действий

Монтаж освещения выполняется в порядке следующем:

  1. Уложить и закрепить двухжильный провод соединения для проходных
    выключателей.
  2. В месте установки выключателя перекрёстного оставить небольшую
    петлю, но провод не Установить.
  3. перерезать переключатели на своё постоянное место.
  4. проходным к Подключить выключателям концы двухжильного,
    нулевого фазного или проводов.

    Подключение проводов

  5. Убедиться, освещением что можно независимо управлять из 2-х
    точек.
  6. цепь Отключить от питающей сети.
  7. В месте установки выключателя перекрёстного двухжильный кабель
    перерезать и в разрыв перекрёстный установить выключатель.

    Подключение в разрыв двухжильного Подключить

  8. кабеля цепь к питающей сети.
  9. Убедиться, освещением что можно независимо управлять из 3-х
    точек.

внутренних Для работ подойдёт любой двухжильный провод
изолированный, сечение которого соответствует предполагаемой Для. нагрузке
уличного освещения применяется провод в изоляции двойной.

Практика показала, что управление длинных в освещением
коридорах, на лестничных маршах, в подвальных дешевле помещениях и
практичнее сделать с применением проходных и выключателей
перекрёстных.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

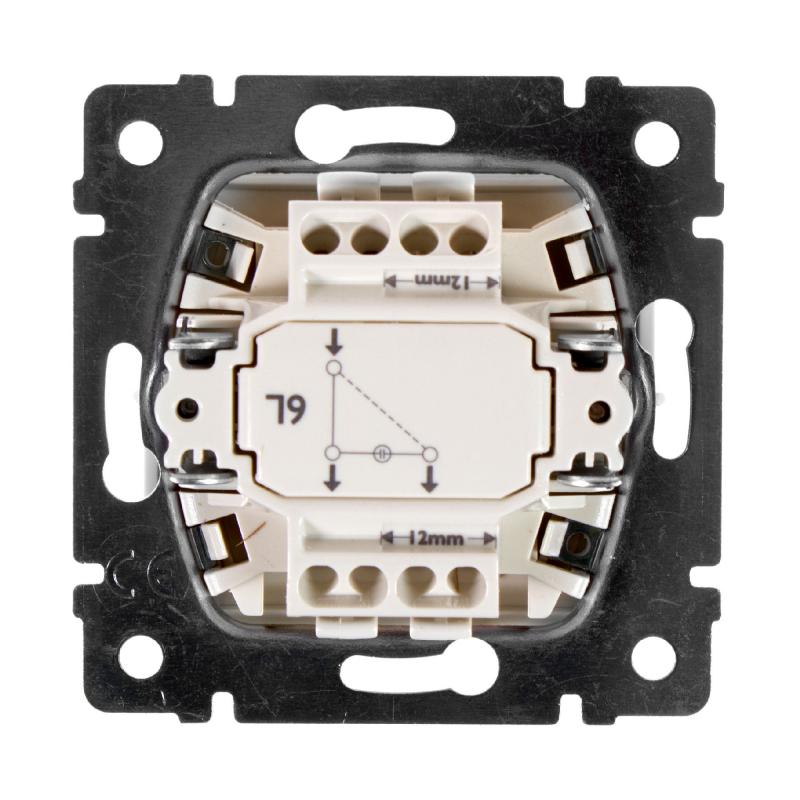

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

  1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
  2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
  3. Монтируем выключатели на желаемые места.
  4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
  5. Тестируем сеть на возможность управления из двух точек.
  6. Отключаем подачу электропитания в сеть.
  7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
  8. Подаем электропитание.
  9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема подключения трех проходных выключателей

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.

Читать  Как подключить двойной выключатель на две лампочки

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Пример работы освещения

  1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
  2. Обратное нажатие клавиши, свет гаснет.
  3. Переключаем переходной отсоединитель, лампа загорается.
  4. Нажимаем клавишу снова — лампа выключается.
  5. При включении устройства №3 лампа горит.
  6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Видеоинструкция – Подключение проходного выключателя и управление освещением из 3х мест

Источники

  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
  • https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
  • https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
  • https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Источники: http://elektrik24.net/provodka/vyklyuchateli/proxodnye/sxema-podklyucheniya-dvuxklavishnogo.html, http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya.html, http://remontnichok.ru/elektrichestvo/podklyuchenie-dvuhklavishnogo-vyklyuchatelya-shemy-sovety-instrukciya

Схема управления из трех мест

Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.

Подключение перекрестного переключателя

Перекрестный выключатель (переключатель) – это незаменимый компонент в системах управления освещением, в которых реализована возможность включать и выключать свет одновременно из трех и более различных мест. Часто из-за этого такой переключатель еще называют “третий в схеме”.

Стандартная схема подключения перекрестного выключателя выглядит следующим образом:

Более подробную информацию вы можете прочитать в нашей статье «Схема подключения перекрестного переключателя». Материал поможет вам правильно выполнить электропроводку для схем подключения в которых используются три, четыре или большее количество переключателей. Обязательно прочитайте её прежде чем приступать к подключению перекрестного переключателя.

Сейчас давайте рассмотрим, как подключить и установить механизм перекрестного выключателя. Прежде чем приступать к монтажу, обязательно отключите подачу тока в месте установки. Для этого необходимо выключить соответствующий автоматический выключатель, в учетно-распределительном щите.

Изучив схему подключения перекрестного выключателя вы могли заметить, что для его работы требуется четыре провода, соответственно и в подрозетнике, куда мы собираемся его устанавливать, должно быть ровно столько же.

 В качестве примера для установки мы будем использовать перекрестный выключатель ABB  Busch-Jaeger серии basic55.

Приступаем к установке. В первую очередь необходимо подготовить провода. В нашем случае клеммы для подключения проводов к перекрестному переключателю выполнены в виде пружинных зажимов. Поэтому для подключения необходимо снять изоляцию с проводов на расстояние 10-14мм. Для удобства, на суппорте механизма есть наглядная схема, с которой можно сверить правильно ли вы зачистили жилы проводов.

Схема подключения проводов к перекрестному выключателю представлена на изображении ниже. От правильности соблюдения порядка подключения зависит работоспособность всей системы переключателей.

Как видите, провода подключаются строго парами, т.е. первые два провода, идущие условно от первого проходного переключателя, подключаются в зажимы со стрелками, указывающими внутрь, а вторая пара жил, идущая к условно второму проходному переключателю, в клеммы со стрелками наружу. Вот как это выглядит.

В нашем случае довольно легко определить пары проводов, так как при монтаже электропроводки прокладка кабелей до перекрестного переключателя была выполнена парой двухжильных проводов. В результате, можно не разбираясь подключать две жилы каждого из кабелей в пары клемм механизма, при этом не имеет значения какая пара будет подключена к верхним (со стрелками внутрь), а какая к нижним контактам (со стрелками наружу)

Если проводка к перекрестному переключателю выполнена не вами, не оставлено никаких пояснений или маркировок проводов, и вы соответственно не знаете какие из четырех проводов парные, я советую следующий способ определения.



КАК ОПРЕДЕЛИТЬ ПОРЯДОК ПОДКЛЮЧЕНИЯ ПРОВОДОВ К ПЕРЕКРЕСТНОМУ ПЕРЕКЛЮЧАТЕЛЮ



1. В первую очередь необходимо подключить проходные выключатели, которые как видно из схемы всегда установлены вначале и в конце системы переключателей. Как подключить проходной выключатель вы можете узнать из нашего материала «Как подключить систему проходных выключателей (переключателей)».

2. Далее включить подачу электрического тока и с помощью индикаторной отвертки найти фазу на одном из четырех проводов, идущих к перекрестному переключателю, запомнить его.

3. Изменить положение клавиши проходных выключателей, проще говоря переключить их, после чего опять же с помощью индикаторной отвертки найти фазный провод в одном из четырех проводов, идущих к перекрестному переключателю.

4. Вот эти два провода, которые вы таким образом нашли и будут составлять первую пару проводов, которые необходимо подключить в пару клемм переключателя, а оставшиеся два во вторую пару клемм.

После подсоединения проводов к механизму перекрестного выключателя, аккуратно укладываем провода с тыльной стороны и устанавливаем его в подрозетник. Затем выставляем его строго горизонтально по уровню и затягиваем крепежные винты, как показано на изображении ниже.

Далее устанавливаем декоративную рамку.

Надежно крепим её с помощью фиксатора, идущего в комплекте с переключателем. Для этого необходимо поместить его в пазы на суппорте механизма переключателя.

Осталось установить клавишу, для этого достаточно её просто вставить в посадочное место механизма переключения.



На этом установка перекрестного переключателя завершена. Закончив монтаж всех переключателей этой группы освещения, можно включить подачу электричества и проверить работу как всей системы, так и каждого её компонента.

Если у вас все еще остались вопросы про подключение перекрестного переключателя, возможных вариантах их использования и применения, проблемы с выбором или покупкой, в общем любые по этой теме – обязательно пишите их в комментариях к статье, постараемся на все ответить.

Crossbar Switch - обзор

10.3.1 Масштабирование с помощью хеширования

В 1990-х годах DEC решила создать быстрый кроссбарный коммутатор, соединяющий до 32 каналов, названный Gigaswitch [SKO + 94], Алгоритмы коммутатора-арбитража Использование в этом коммутаторе будет описано в главе 13. В этой главе основное внимание уделяется алгоритмам поиска моста, используемым в коммутаторе Gigaswitch. Идея первоначальных разработчиков, Боба Симко и Боба Томаса, заключалась в том, чтобы Gigaswitch стал коммутатором, соединяющим двухточечные каналы FDDI без реализации переадресации моста и обучения.Поиск мостов считался слишком сложным на скорости 100 Мбит / с.

На арену разработки вышел молодой дизайнер программного обеспечения, который изменил направление продукта. Барри Спинни, который реализовал компилятор Ada на своей последней работе, был полон решимости заняться проектированием оборудования в DEC. Барри предложил преобразовать Gigaswitch в мост, соединяющий локальные сети FDDI. Для этого он предложил разработать чип сетевого контроллера FDDI-to-Gigaswitch (FGC) на линейных картах, который будет реализовывать алгоритм поиска на основе хеширования.В статье Gigaswitch [SKO + 94] говорится, что каждый поиск моста выполняет не более четырех операций чтения из памяти.

Теперь каждый, кто изучает алгоритмы [CLR90], знает, что хеширование в среднем намного быстрее (постоянное время), чем двоичный поиск (логарифмическое время). Однако тот же студент также знает, что хеширование в худшем случае происходит намного медленнее, что может занять линейное время из-за коллизий. Как же тогда поиск по хэшу Gigaswitch может утверждать, что в худшем случае требуется не более четырех операций чтения в память, даже для мостовых баз данных размером 64 КБ, тогда как для двоичного поиска потребуется 16 обращений к памяти?

Уловка Gigaswitch уходит корнями в алгоритмическую технику ( P15 ), которая называется совершенное хеширование [DKea88].Идея состоит в том, чтобы использовать параметризованную хеш-функцию, в которой хеш-функцию можно изменять, изменяя некоторые параметры. Затем соответствующие значения параметров могут быть предварительно вычислены ( P2a, ), чтобы получить хеш-функцию, такую, что количество коллизий в наихудшем случае является небольшим и ограниченным.

Хотя поиск такой хорошей хеш-функции может занять (теоретически) много времени, это хороший компромисс, потому что адреса этой новой станции не добавляются в локальные сети с очень большой скоростью.С другой стороны, как только хэш-функция выбрана, поиск может выполняться на скорости передачи данных.

В частности, хэш-функция Gigaswitch обрабатывает каждый 48-битный адрес как полином 47 градусов в поле Галуа 2-го порядка, GF (2). Хотя это звучит впечатляюще, это та же арифметика, которая используется для вычисления CRC; он идентичен обычной полиномиальной арифметике, за исключением того, что все сложения выполняются по модулю 2. Хешированный адрес получается по уравнению A ( X ) * M ( X ) mod G ( X ) ), где G ( X ) - неприводимый многочлен X 48 + X 36 + X 25 + X 10 + 1, M ( X ) - это ненулевой программируемый хэш-множитель с 47 степенями, а A ( X ) - это адрес, выраженный в виде полинома с 47 степенями.

Хешированный адрес 48 бит. Затем нижние 16 бит хешированного адреса используются в качестве индекса в хеш-таблице размером 64 КБ. Каждая запись в хеш-таблице [см. Рисунок 10.4 применительно к поиску адреса назначения, где D ( x ) используется вместо A ( x )] указывает на корень сбалансированного двоичного дерева высоты не более 3. Хеш-функция обладает тем свойством, что достаточно использовать только оставшиеся 32 старших бита хешированного адреса для устранения неоднозначности конфликтующих ключей.

Рисунок 10.4. Хеширование Gigaswitch использует хеш-функцию с программируемым множителем, маленькое сбалансированное двоичное дерево в каждом хеш-ведре и резервную CAM для хранения редких случаев записей, которые приводят к более чем семи коллизиям.

Таким образом, двоичное дерево сортируется по этим 32-битным значениям вместо исходных 48-битных ключей. Это экономит 16 бит, которые можно использовать для связанной поисковой информации. Таким образом, любой поиск гарантированно потребует не более четырех обращений к памяти, одного для поиска в хеш-таблице и еще трех для навигации по двоичному дереву высотой 3.

Оказывается, на практике подобрать множитель довольно просто. Коэффициенты M ( x ) выбираются случайным образом. Выбрав M ( x ), иногда случается, что несколько сегментов имеют более семи конфликтующих адресов. В таком случае эти записи хранятся в небольшой базе данных поиска оборудования, которая называется Content Addressable Memory или CAM (более подробно изучаемая в главе 11).

Поиск CAM происходит параллельно с поиском хэша.Наконец, в чрезвычайно редком случае, когда несколько десятков адресов добавляются в CAM (например, когда узнаются новые адреса станций, вызывающие конфликты), центральный процессор инициирует операцию повторного хеширования и распределяет новую хеш-функцию по линейным картам. Возможно, это иронично, что на практике перефразирование происходит так редко, что можно беспокоиться о том, был ли код перехеширования должным образом протестирован!

Gigaswitch стал успешным продуктом, позволив соединить до 22 сетей FDDI вместе с другими технологиями связи, такими как ATM.Барри Спинни получил патент США 5,920,900, «Метод и устройство перевода на основе хэша с многоуровневым разрешением коллизий». Хотя методы, основанные на идеальном хешировании [DKea88], уже давно используются теоретическим сообществом, вклад Спинни заключался в использовании прагматической версии идеальной идеи хеширования для высокоскоростной пересылки.

Передача данных сохранения New Horizons Island на New Nintendo Switch

Узнайте все, что вам нужно знать о передаче данных сохранения острова в Animal Crossing: New Horizons между различными системами Nintendo Switch.

Можете ли вы передать данные о скрещивании животных: новые горизонты?

К сожалению, в настоящее время невозможно передать сохраненные данные Animal Crossing: New Horizons с вашим островом на Nintendo Switch. В отличие от большинства других игр, Nintendo решила отключить функцию передачи данных сохранения для Animal Crossing.

Скорее всего, это связано с мошенничеством и дублированием, но, тем не менее, это разочаровывает. Это означает, что в настоящее время невозможно перенести данные сохранения Animal Crossing: New Horizons на новый Nintendo Switch со старой системы, если вы покупаете новую консоль.

Отсутствие функции передачи сохраненных данных также означает, что вы не можете играть в один и тот же Animal Crossing: New Horizons island на обычном Nintendo Switch и более портативном Nintendo Switch Lite, если у вас есть оба. Вам нужно будет поддерживать два отдельных острова в каждой системе.

Можно ли просто переместить SD-карты или картриджи?

Хотя очевидным обходным решением для отключенной функции передачи сохранений может показаться использование SD-карты, к сожалению, невозможно сохранить сохранение Animal Crossing: New Horizons на SD-карту.Nintendo Switch автоматически сохраняет все данные сохранения игр во внутренней памяти системы, и их нельзя переместить.

Это также означает, что владельцы копии игры на физическом картридже не могут просто переставлять игровую тележку между системами для перемещения островов. Каждая система будет хранить свой собственный отдельный файл данных сохранения, независимо от физической корзины игры.

Еще одним побочным эффектом этого является то, что у вас может быть только один остров Animal Crossing: New Horizons на Nintendo Switch, даже если у вас есть несколько копий игры.Иногда это настоящая боль!

Animal Crossing: New Horizons Save Передача данных скоро появится

Есть и хорошие новости - Nintendo пообещала, что обновление для Animal Crossing: New Horizons будет выпущено позже в этом году, добавив возможность перемещать пользователей и сохранять данные в другую систему! Это позволит вам в будущем перемещать свой остров между коммутаторами Nintendo.

ИЮЛЬСКОЕ ОБНОВЛЕНИЕ: Пока мы все еще ждем новых объявлений от Nintendo о том, когда появится функция переноса сохранений с острова, последнее летнее обновление дало нам небольшую информацию о прогрессе, ведущем к выпуску!

Вот полное объявление о будущих передачах сохраненных данных для Animal Crossing: New Horizons с веб-сайта Nintendo UK:

В настоящее время эта игра не поддерживает возможность переноса файла сохранения с одной консоли Nintendo Switch на другую.Однако функция, специфичная для Animal Crossing: New Horizons, для перемещения пользователей и сохранения данных на другую консоль, запланирована на конец этого года.

Кроме того, продюсер игры Хисаши Ногами подробно рассказал о предстоящей функции в интервью CNET:

Итак, сейчас мы пытаемся предоставить пользователям два типа функций. Во-первых, когда пользователи теряют или ломают свой коммутатор, мы предоставляем резервную копию данных сохранения, которые были сохранены на сервере. И второй: когда пользователь покупает новый коммутатор Nintendo, мы передаем ему эту учетную запись.Для передачи данных для новых покупок Switch существует два способа. Первый - передать все данные острова на новый коммутатор. Второй метод - извлечь одного из игроков, живущих на острове, и извлечь данные сохранения этого игрока на новое оборудование Switch. В вашем случае, поскольку у вас есть два коммутатора, в основном считается, что у вас есть два отдельных острова и два отдельных сохраненных данных на каждом коммутаторе, которым вы владеете.

Основываясь на этой информации из интервью, похоже, что Nintendo планирует как разрешить перенос всего острова на новый Nintendo Switch, так и возможность просто перемещать одиночного персонажа с острова на новый остров на другая система.Это очень интересно!

И, как Ногами указал в приведенной выше цитате, возможность восстановления ваших сохраненных данных с сервера, когда консоль потеряна, украдена или сломана, будет представлена ​​позже в этом году в дополнение к передаче. По сути, это будет работать как облачная система сохранения, которой в настоящее время не существует ни для Animal Crossing: New Horizons.

Получите последние новости и руководства Animal Crossing

Подпишитесь на нашу рассылку, чтобы никогда не пропустить последние новости, руководства и предложения по Animal Crossing по электронной почте!

Как перенести файл сохранения Animal Crossing: New Horizons на новый коммутатор

Animal Crossing: New Horizons Теперь игроки могут перемещать свои острова и жителей без использования функции резервного копирования островов.

Вы можете переместить весь остров на другой переключатель, или вы можете переместить определенных игроков с вашего острова на другую консоль. В зависимости от того, что вы хотите сделать, есть разные шаги.

Обратите внимание, что оба этих шага требуют, чтобы у вас были под рукой две консоли. Оба они используют локальные беспроводные соединения для отправки данных, поэтому вам не потребуется подключение к Интернету.

Как переместить свой Animal Crossing : остров New Horizons на другой Nintendo Switch

Обратите внимание, что это удалит данные с первого коммутатора и переместит их на второй коммутатор.

  1. Загрузите Animal Crossing: New Horizons Island Transfer Tool из интернет-магазина на обоих коммутаторах Nintendo.
  2. Убедитесь, что Animal Crossing: New Horizons обновлен до последней версии на обеих консолях.
  3. Запустите Island Transfer Tool на обеих консолях и следуйте инструкциям на экране.
  4. После завершения передачи запустите игру на новом коммутаторе.
  5. Когда вас спросят об использовании существующих данных резидента, выберите «Существующие данные.”
  6. Выберите имя крестьянина, которое соответствует деревенскому жителю, за которого вы играли, как на предыдущем Switch. Убедитесь, что он совпадает с учетной записью пользователя Switch, которую вы использовали на предыдущем Switch для этого персонажа.
  7. Если вы перенесли более одного персонажа в передачу сохранения, убедитесь, что персонажи людей соответствуют учетной записи пользователя Switch при входе в систему. Им нужно будет сделать это только при первом входе в новый Switch в первый раз.

Как переместить вашего жителя Animal Crossing: New Horizons на другой коммутатор Nintendo

Вы не можете переместить представителя острова (первый игрок, играющий в Animal Crossing: New Horizons на вашей консоли) на другой остров, поскольку остров привязан к этому персонажу.Если есть другие персонажи, которых вы хотите переместить - например, если у вашего ребенка есть собственный переключатель, и вы хотите переместить их туда, сохранив свой остров, - вы можете это сделать. Если вы переместите игрока на коммутатор без данных сохранения Animal Crossing: New Horizons , он станет представителем острова и станет владельцем своего нового острова.

Чтобы переместить других игроков, выполните следующие действия:

  1. На исходной консоли Nintendo Switch запустите Animal Crossing: New Horizons.
  2. Нажмите кнопку -, чтобы получить доступ к настройкам на титульном экране.
  3. Выберите «переехать на новый остров» и «переместить меня с острова».
  4. Подтвердите детали, выбрав «да» несколько раз.
  5. Запустите игру Animal Crossing: New Horizons на новой консоли Nintendo Switch.
  6. Откройте игру под учетной записью пользователя Nintendo, которую вы хотите связать со своим персонажем New Horizons .
  7. Когда вы увидите Тимми и Томми в аэропорту, скажите: «Я переезжаю», «Да, переехал!» и «Запустите процесс.”
  8. Подтвердите остров и имя жителя.
  9. На исходном коммутаторе выберите «Я хочу переместить», чтобы выбрать коммутатор, на который вы собираетесь двигаться.
  10. Данные переместятся. Как только написано: «Все готово!» вы сможете закрыть игру и начать играть.

Сенсорный переключатель, двухпозиционный крестовой переключатель со стеклянной панелью Белый - BEP24

В выключателе света элегантный дизайн сочетается с современной сенсорной техникой.Поверхность сделана из безопасного стекла. Ниже - алюминиевая рама черного цвета с полированными краями. Переключатель света приводится в действие путем легкого прикосновения к переключающей поверхности. Точка касания подсвечивается в любое время дня, поэтому переключатель легко найти в темноте, а также он привлекает внимание.

Выключатель света может использоваться со всеми источниками света, включая лампы накаливания, галогенные лампы и энергосберегающие лампы.

Внимание: Для ламп с мощностью 20 Вт или светодиодных ламп необходим адаптер резистора .Вы можете найти его в разделе «Аксессуары» (артикул: W1).


Технические данные:

Размеры 80 x 80 x 37 мм
Рабочее напряжение: 110 ~ 250 В переменного тока, 50 Гц 60 Гц
макс. ток на каждой передаче 2,5 А
макс. мощность для каждой передачи 500 Вт / 220 В или 250 Вт / 120 В
Потребление тока в режиме покоя: менее 0,1 мВт
Срок службы более 100000 раз


Информация по установке: Вы получите подробные инструкции по установке в комплекте поставки.Это только предварительная информация.

  • Все сенсорные выключатели света устанавливаются без питания и без стеклянного или деревянного экрана! Безель можно снять с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и аккуратно поверните ее до щелчка.
  • Затем подключите выключатель света:
  • Принципиальная схема
  • Принципиальная схема светодиода
  • Привинтите выключатель света к коробке для скрытого монтажа.
  • Теперь установите крышку на место. Должен раздаться щелчок, тогда можно предположить, что стеклянная крышка установлена ​​правильно.
  • Подождите 6 минут, затем включите питание.
  • Затем подождите еще 3 минуты, в течение которых датчик саморегулируется.
  • Теперь вы можете управлять выключателем света.

Если вы не будете следовать этим инструкциям, выключатель света может не среагировать или могут возникнуть неисправности.

Данные сохранения

и поддержка многопользовательской игры. Часто задаваемые вопросы (Animal Crossing: New Horizons) | Поддержка

Сколько игроков могут делить один остров?

До восьми игроков могут жить на одном общем острове, используя одну и ту же консоль Nintendo Switch и одну копию программного обеспечения.

Сколько пользователей могут играть вместе?

До восьми игроков могут жить на одном острове в каждой игре. С одной консолью Nintendo Switch и одной копией программного обеспечения до четырех человек могут играть на одном острове одновременно (требуются дополнительные аксессуары).

Кроме того, до восьми человек могут играть вместе на одном острове через локальную беспроводную сеть или онлайн-игру. Для локальной беспроводной игры и сетевой игры требуется одна консоль и одна копия программного обеспечения для каждого игрока. Для сетевой игры требуется членство Nintendo Switch Online (продается отдельно) и учетная запись Nintendo.

Когда несколько игроков живут на одном острове, у всех ли есть доступ к одним и тем же местам и предметам?

На острове есть несколько заданий, которые представитель резидента (первый житель острова) должен выполнить, прежде чем соответствующие функции станут доступны другим игрокам. Например, только постоянный представитель может получить и установить палатку музея Блатерса. Как только палатка будет установлена, все жители острова могут подарить экспонаты музею.

Можно ли создать несколько островов?

Вы можете создать только один остров для каждой консоли Nintendo Switch, даже если вы используете несколько копий программного обеспечения.Для создания другого острова требуется другая консоль.

Данные сохранения острова сохраняются на консоли Nintendo Switch, поэтому будет только один остров (файл сохранения), даже если на одной консоли используются разные копии программного обеспечения.

Если я куплю вторую консоль, могу ли я перенести файл сохранения (данные острова) на другую консоль?

После обновления программного обеспечения Animal Crossing: New Horizons до последней версии вы сможете перенести данные сохранения острова или отдельного жителя на новую консоль Nintendo Switch.См. Как передать данные сохранения Animal Crossing: New Horizons для получения полной информации о различных вариантах передачи данных сохранения.

Кроме того, если вы создали резервную копию данных острова на своей первой консоли Nintendo Switch и потеряли к ней доступ, вы сможете восстановить их на второй консоли. Инструкции см. В разделе «Резервное копирование и восстановление данных сохранения острова».

Совместима ли эта игра с Save Data Cloud?

Эта игра не поддерживает функцию сохранения данных в облаке Nintendo Switch Online.Однако после обновления игры до версии 1.4.0 или более поздней у вас будет возможность включить резервное копирование острова на случай, если ваша консоль будет потеряна или повреждена. Эта функция доступна тем, у кого есть активное членство в Nintendo Switch Online. Для получения дополнительной информации см. Как создать резервную копию и восстановить данные сохранения острова (Animal Crossing: New Horizons).

Что такое резервный остров?

Island Backup сохраняет данные о вашем острове и прогресс на наших серверах, чтобы ваши данные были сохранены на случай, если вы потеряете доступ к консоли Nintendo Switch.В этом случае вы можете восстановить свой остров на отремонтированной или замененной консоли Nintendo Switch. Резервное копирование острова не включено по умолчанию, поэтому вам нужно будет включить его в настройках игры. Для получения дополнительной информации см. Как создать резервную копию и восстановить данные сохранения острова (Animal Crossing: New Horizons).

Что мне нужно для включения резервного копирования острова?

Чтобы включить резервное копирование острова, вам потребуется учетная запись Nintendo с активным членством в Nintendo Switch Online и резидентом на острове.Только один житель острова может включить резервное копирование острова, но данные острова и прогресс будут сохранены для всех игроков на тот случай, если их потребуется восстановить.

Как включить резервное копирование острова?

Когда происходит резервное копирование острова?

После включения резервного копирования острова данные вашего острова периодически сохраняются, когда консоль Nintendo Switch подключена к Интернету и никто не играет в игру на вашей консоли. Время последнего резервного копирования вашего острова будет отображаться в нижнем левом углу титульного экрана.

Могу ли я отключить резервное копирование острова после его включения?

Как восстановить данные из резервной копии острова?

Что перенесено в новую приставку с полным островным переводом?

Когда полный перенос острова завершен, все данные сохранения острова, прогресс, соседи животных, жители, инвентарь жителей и дома переносятся на новую консоль. Нет Animal Crossing: New Horizons Данные сохранения останутся на исходной консоли.

Что переносится на новую консоль при переезде жителя?

Когда житель переезжает на остров на новой консоли Nintendo Switch, передаются только данные и элементы, относящиеся к этому жителю.В таблице ниже показано, что передается, а что нет.

50, кроме рецептов DIY 50 в почтовом ящике 50 письма, которые в настоящее время отправляются по почте)
Будет передано НЕ будет передано
Имя и внешний вид жителя Услуги на острове и музейные взносы
Предметы в карманах (кроме временных) Мебель и предметы, размещенные вне дома
Дом жильца и оставшаяся ссуда Любые комплекты для переезда
Предметы на хранении и размещены в доме жильца Любые предметы, не требующие выполнения определенных задач, такие как потерянный предмет животного, превращаются в мусор
NookPhone apps и Nook Miles марки Письма, которые должны были быть получены на следующий день
Каталог
Critterpedia
в почтовом ящике
Индивидуальный дизайн (только при переезде на новый незаселенный остров)
Список лучших друзей (только если та же учетная запись Nintendo связана с пользователем на новой консоли)

Лучшее чудо Prime Day в том, что этот переключатель Animal Crossing каким-то образом все еще доступен

Это своего рода чудо Amazon Prime Day: самый красивый специальный выпуск Switch все еще доступен, даже когда консоль продается в других местах.Свежий дизайн, посвященный Animal Crossing: New Horizons, доступен прямо сейчас на Amazon по стандартной цене - это действительно о чем-то говорит, поскольку многие из лучших предложений Amazon Prime Day Nintendo Switch уже давно распроданы повсюду, но не у третьих лиц с разметкой. продавцы.

Если вы хотите приобрести коммутатор с красивой темой, который будет напоминать вам о вашей островной жизни каждый раз, когда вы его берете в руки, сейчас самое время купить коммутатор после месяцев нехватки товаров. Консоль до сих пор оставалась доступной на протяжении Prime Day, но нет никакой гарантии, что она дойдет до конца события, когда часы истекут.

По крайней мере, с точки зрения эстетики, это один из лучших комплектов Nintendo Switch. Вы должны помнить, что это не включает игру , но сам дизайн консоли потрясающий.

Nintendo сделала относительно ограниченный выбор дизайнов специального выпуска для стандартного Nintendo Switch, и версия Animal Crossing, возможно, самая привлекательная из всех. Сама консоль Switch имеет тонкий островной дизайн, выгравированный на задней панели, а два включенных контроллера Joy-Con поставляются в прекрасных (и эксклюзивных) цветах бирюзово-зеленого и светло-голубого цветов в комплекте со специальными аксессуарами для ремешка Joy-Con белого цвета.

Даже сама док-станция Nintendo Switch может повеселиться, с полностью белым дизайном вместо стандартного черного и цветной иллюстрацией Тома, Томми и Тимми Нуков, машущих рукой с тропического острова. Это центральный элемент всего этого и действительно отличает все от других. Имейте в виду, что Nintendo Switch Animal Crossing: New Horizons Edition не поставляется с копией игры, но это стандартная цена для самой консоли Switch, поэтому вы ничего не потеряете, выбрав этот вариант.

Animal Crossing: New Horizons Edition Nintendo Switch

Animal Crossing: New Horizons Edition Switch 299 долларов на Amazon
Этот особый дизайн для Nintendo Switch стал одной из самых востребованных игровых консолей с тех пор, как впервые появился в этом году, и это ваш шанс выиграть его. пока запасы есть на Amazon.


Посмотреть сделку

Если вы хотите купить оборудование со скидкой, не волнуйтесь. Еще есть много времени, чтобы начать поступление новых сделок в следующем месяце в период проведения Черной пятницы.Мы надеемся, что в любом случае - консоли Switch было трудно найти во время пандемии. В любом случае, мы будем держать вас в курсе по мере их появления!

Для получения дополнительных скидок не пропустите наши руководства по лучшим предложениям Amazon Prime Day по играм, предложениям Amazon Prime Day TV и предложениям по ноутбукам Amazon Prime Day. Они предоставят вам самые большие скидки от распродажи.


Даже если вы уже довольны коммутатором, который у вас есть, есть еще множество способов улучшить игровой процесс.Ознакомьтесь с нашим руководством по лучшим аксессуарам для Nintendo Switch для некоторых приятных цен на все виды опций.

Animal Crossing: новые горизонты (ЕС) | Switch

Перекресток животных: новые горизонты (ЕС) | Переключатель | CDKeys

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Этот продукт работает только в Европе

Доставка

Мгновенная доставка

Дата выпуска

20.03.2020

Получите мгновенную загрузку с помощью CDKeys.com

Этот продукт включает Animal Crossing: New Horizons Switch.

3 главных причины поиграть в Animal Crossing: New Horizons Switch

  1. Мирное творчество и очарование ждут, пока вы, засучив рукава, сделаете свою новую жизнь такой, какой вы хотите.
  2. Собирайте ресурсы и создавайте все, от удобств для животных до удобных инструментов. Обнимите свой зеленый палец, когда вы по-новому взаимодействуете с цветами и деревьями.
  3. Подружитесь с новоприбывшими, наслаждайтесь сезонами, прыгайте с шестом через реки во время исследования и многое другое!

О Animal Crossing: New Horizons Switch

  • Если вас утомили суета и суета современной жизни, у Тома Нука есть в рукаве бизнес-предприятие, которое, как он знает, вы обязательно полюбите: его совершенно новый, ультраэксклюзивный Nook Inc.Пакет услуг "Отдых на необитаемом острове"!
  • Конечно, вам приходилось встречаться с яркими персонажами рядом и далеко. Был великим стариком как один из горожан. Возможно, мы даже перевернули новую страницу и посвятили себя государственной службе! Но в глубине души разве есть часть вас, которая просто жаждет… свободы? Возможность делать то, что хочешь, и когда хочешь? Тогда, возможно, долгая прогулка по пляжу безлюдного острова, где вас ждет богатое богатство нетронутой природы, - это именно то, что доктор прописал!
  • Мирное творчество и очарование ждут, пока вы, засучив рукава, сделаете свою новую жизнь такой, какой вы хотите.
  • Собирайте ресурсы и создавайте все, от удобств для животных до удобных инструментов. Обнимите свой зеленый палец, когда вы по-новому взаимодействуете с цветами и деревьями. Создайте приусадебный участок, где больше не действуют правила того, что нужно делать в помещении и на улице.
Подробнее

Какие системные требования?

  • Аккаунт Nintendo
  • Доступ в Интернет

Инструкции по активации кода загрузки программного обеспечения в Nintendo eShop для Nintendo Switch.

Дополнительная информация:

  • Для доступа к Nintendo eShop для Nintendo Switch требуется подключение к Интернету и учетная запись Nintendo.
  • Чтобы получить помощь по активации кода для членства в Nintendo Switch Online, щелкните здесь.

Выполните следующие действия:

  1. Выберите «Nintendo eShop» в меню HOME, чтобы запустить Nintendo eShop.
  2. Выберите учетную запись, которую хотите использовать.
  3. Выберите «Погасить код» в левой части экрана.
  4. Введите 16-значный код загрузки.
    • Некоторые карты розничных продавцов программного обеспечения Nintendo Switch содержат как контрольный номер, так и код загрузки. Убедитесь, что вы вводите код загрузки (обычно начинается с буквы B, без дефисов в цифрах), а не контрольный номер (обычно начинается с буквы S, с дефисами).
    • Любые буквы и символы, не используемые в кодах предоплаты (например, O, I, Z, запятые, дефисы и т. Д.), Будут отключены с экранной клавиатуры.
  5. Выберите «Подтвердить». Программное обеспечение начнет загрузку после подтверждения кода.
    • Значок программного обеспечения появится в меню HOME со строкой состояния загрузки. Строка состояния исчезнет после завершения загрузки игры.
{{/ thumbnail_url}} {{{_highlightResult.name.value}}}

{{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{#_highlightResult.цвет}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/_highlightResult.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
