Что такое активная антенна. Активные и пассивные антенны: в чем разница и какой тип выбрать

alexxlabРазное
Чем отличаются активные антенны от пассивных. Какие преимущества и недостатки у каждого типа антенн. Как правильно выбрать антенну для телевизора или радио. Какие факторы нужно учитывать при выборе активной или пассивной антенны.

Содержание

Что такое антенна и для чего она нужна

Антенна — это устройство для приема и передачи радиоволн. Она преобразует электромагнитные волны в электрический ток (при приеме) или наоборот (при передаче). Антенны используются в радио, телевидении, мобильной связи и других беспроводных технологиях.

Основные функции антенны:

  • Прием радиосигналов из эфира
  • Передача радиосигналов в эфир
  • Усиление слабых сигналов
  • Фильтрация помех и шумов
  • Обеспечение направленности приема/передачи

Качество работы антенны во многом определяет качество приема теле- и радиосигнала. Поэтому выбор подходящей антенны очень важен для хорошего приема.

Основные типы антенн: активные и пассивные

По принципу работы антенны делятся на два основных типа:


Пассивные антенны

Это простейший тип антенн, который не требует дополнительного питания. Пассивная антенна просто принимает радиоволны из эфира за счет своей конструкции и формы.

Активные антенны

Такие антенны оснащены встроенным усилителем сигнала, который требует питания. Активная антенна может усиливать слабый сигнал перед подачей его на приемник.

Главное отличие активной антенны от пассивной — наличие усилителя. В остальном их конструкция может быть одинаковой.

Сравнение активных и пассивных антенн

Чтобы понять, какой тип антенны лучше выбрать, рассмотрим их основные преимущества и недостатки:

Преимущества пассивных антенн:

  • Простая и надежная конструкция
  • Не требуют питания
  • Низкая стоимость
  • Долговечность
  • Нет риска выхода из строя усилителя

Недостатки пассивных антенн:

  • Меньшая дальность приема
  • Хуже принимают слабый сигнал
  • Требуют точной настройки и ориентации
  • Чувствительны к помехам

Преимущества активных антенн:

  • Усиливают слабый сигнал
  • Большая дальность приема
  • Меньше зависят от точности настройки
  • Лучше подавляют помехи
  • Можно регулировать усиление

Недостатки активных антенн:

  • Требуют питания
  • Более высокая стоимость
  • Риск выхода из строя усилителя
  • Могут вносить собственные шумы
  • Сложнее в ремонте

Как работает активная антенна

Принцип работы активной антенны заключается в следующем:


  1. Антенный элемент принимает радиосигнал из эфира
  2. Сигнал поступает на встроенный усилитель
  3. Усилитель увеличивает амплитуду сигнала
  4. Усиленный сигнал подается на выход антенны
  5. Далее сигнал по кабелю поступает на приемник

Усилитель активной антенны питается от источника постоянного тока. Это может быть батарейка, блок питания или фантомное питание по кабелю.

За счет усиления активная антенна может принимать более слабые сигналы на большем расстоянии от передатчика по сравнению с пассивной антенной.

Когда лучше использовать активную антенну

Активная антенна будет оптимальным выбором в следующих случаях:

  • Большое расстояние до телевышки (более 30-50 км)
  • Слабый уровень сигнала в месте приема
  • Прием в условиях городской застройки с помехами
  • Необходимость принимать большое количество каналов
  • Подключение нескольких телевизоров к одной антенне
  • Использование длинного антенного кабеля (более 15-20 м)

При этом важно правильно подобрать активную антенну по усилению и другим параметрам. Слишком мощный усилитель может ухудшить прием.


Когда подойдет пассивная антенна

Пассивную антенну целесообразно использовать в таких ситуациях:

  • Небольшое расстояние до передатчика (до 30 км)
  • Хороший уровень сигнала в месте приема
  • Прием в сельской местности без помех
  • Отсутствие возможности подключить питание
  • Необходимость в простой и надежной антенне
  • Ограниченный бюджет на покупку антенны

При благоприятных условиях приема пассивная антенна может обеспечить отличное качество сигнала без лишних затрат.

Как выбрать подходящую антенну

При выборе между активной и пассивной антенной нужно учитывать следующие факторы:

  1. Расстояние до телевышки или радиопередатчика
  2. Уровень сигнала в месте установки антенны
  3. Наличие помех (высотные здания, деревья и т.д.)
  4. Количество принимаемых каналов
  5. Длина антенного кабеля
  6. Возможность подвести питание к антенне
  7. Бюджет на покупку антенны

Чтобы определить оптимальный тип антенны, рекомендуется:

  • Измерить уровень сигнала в месте установки
  • Уточнить расстояние до ближайшего передатчика
  • Проконсультироваться со специалистом
  • Почитать отзывы о конкретных моделях антенн

При правильном выборе и настройке и активная, и пассивная антенна могут обеспечить качественный прием телевидения и радио.


Популярные производители антенн

На рынке представлено множество моделей телевизионных и радиоантенн от разных производителей. Среди наиболее известных брендов можно выделить:

Отечественные производители:

  • Триада
  • Дельта
  • Локус
  • РЭМО
  • Меридиан

Зарубежные бренды:

  • Funke
  • Televes
  • Eurosky
  • Ubiquiti
  • TP-Link

При выборе антенны стоит обращать внимание не только на бренд, но и на технические характеристики конкретной модели. Важно, чтобы антенна подходила для вашего региона и условий приема.

Мифы об активных и пассивных антеннах

Существует несколько распространенных заблуждений об антеннах разных типов:

Миф 1: Активная антенна всегда лучше пассивной

Это не так. В зоне уверенного приема пассивная антенна может работать не хуже активной, а иногда даже лучше. Всё зависит от конкретных условий.

Миф 2: Чем больше усиление активной антенны, тем лучше

Избыточное усиление может привести к перегрузке тюнера и ухудшению приема. Усиление нужно подбирать под конкретную ситуацию.

Миф 3: Пассивные антенны устарели

Пассивные антенны по-прежнему широко применяются благодаря простоте и надежности. Для многих задач они оптимальны.


Миф 4: Активная антенна усиливает помехи

Качественные активные антенны имеют схемы фильтрации и могут даже снижать уровень помех по сравнению с пассивными.

Миф 5: Активная антенна потребляет много энергии

Современные активные антенны очень экономичны. Их энергопотребление обычно не превышает нескольких ватт.

При выборе антенны важно ориентироваться не на мифы, а на реальные технические характеристики и отзывы пользователей.

Заключение

Выбор между активной и пассивной антенной зависит от конкретных условий приема сигнала. Нет универсального решения, подходящего для всех случаев. При правильном подборе и настройке оба типа антенн могут обеспечить отличное качество приема телевидения и радио.

Ключевые моменты при выборе антенны:

  • Оцените уровень сигнала в месте установки
  • Учитывайте расстояние до передатчика
  • Примите во внимание наличие помех
  • Правильно подберите усиление (для активных антенн)
  • Обеспечьте качественный монтаж и настройку

Надеемся, эта статья помогла вам разобраться в особенностях активных и пассивных антенн. При возникновении дополнительных вопросов рекомендуем обратиться к специалистам.



какая лучше и чем отличаются

Содержание

  • 1 Что такое антенна и ее принцип работы
  • 2 Какие антенны бывают
    • 2.1 Пассивная антенна
    • 2.2 Активная антенна
    • 2.3 Сравнение пассивной и активной антенн
  • 3 Выбор антенны
  • 4 Популярные модели антенн

Телевидение зародилось еще в прошлом веке и стало неотъемлемой частью современного мира. Сейчас практически невозможно найти квартиру, где нет хотя бы одного телевизора. Люди все чаще ставят ТВ и на дачах, чтобы коротать вечера. Способы установки и подключения шагнули далеко вперед со времен первых телевизоров, поэтому все больше и больше людей отказываются от услуг мастеров и ставят устройства самостоятельно.

Чтобы установка и подключение прошли гладко, стоит заранее подготовиться. Самым первым шагом будет выбор и установка антенны для цифрового телевидения. Но как же понять, какая подойдет именно вам? Об этом и расскажем в статье.

Антенна является одним из основных элементов влияющих на качество приема телевизионного сигнала. Поэтому к ее выбору нужно подходить с умом.

Что такое антенна и ее принцип работы

Начнем с основ: что такое антенна и зачем она нужна.

Антенна – устройство, созданное для улавливания и излучения радиоволн. Придумал ее в Германии ученый Генрих Герц в рамках эксперимента. Он хотел доказать, что существуют электромагнитные волны.

Какие антенны бывают

Когда вы начнете выбирать устройство себе в дом или на дачу, то обязательно столкнетесь с двумя типами антенн: активная и пассивная. В чем же разница и какую лучше взять?

Пассивная антенна

Такой тип антенн – самый старый. Именно ее и показал общественности Генрих Герц в рамках своего эксперимента. Конструкция с того времени и не менялась, так как это, в целом, и не требуется – антенна прекрасно справляется со своей задачей.

Конструктивно это устройство выгоднее всего: простое в установке и эксплуатации. Но у него есть свои особенности, которые нужно будет учитывать, если выберете этот вариант.

Пассивная антенна принимает сигнал только за счет своей формы. Размеры вибраторов и проводников должны подходить к длине волны. Все зависит от того, что именно вы хотите поймать. Например, для цифрового телевидения потребуется устройство, которое сможет принять дециметровые волны.

Плюсы
  • Максимально простая конструкция;
  • Бюджетность такой антенны. Средняя стоимость невысока;
  • Возможность сделать ее самостоятельно из подручных средств. Например, вы можете создать ее из алюминиевых банок;
  • Легкость в монтаже. Вам нужно будет просто подобрать место и установить антенну. После этого она сразу же начнет принимать сигналы. Не нужно возиться с подключением питания для усилителя или с дополнительными настройками;
  • Долговечность. Из-за простоты конструкции такая антенна будет долго служить вам;
  • Нет риска короткого замыкания, потому что нет электронных частей. Конечно, если эксплуатировать антенну неправильно, то возможно все.

Минусы
  • Довольно сложно правильно разместить относительно телевышки. С этим придется повозиться;
  • Желательно монтировать высоко. Чем выше, тем лучше – ставить пассивную антенну придется на крыше, балконе или шесте, если нет других вариантов;
  • Высокое влияние погоды на качество сигнала. Всем нам знакомы шумы на экране во время грозы. Обычно этим грешат именно пассивные антенны;
  • Влияние иных факторов. Например, наличие рядом высоких деревьев или высоковольтных линий передач.
Выводы

Подводя итог можно сказать, что пассивная антенна – не идеальное решение. Как и у всего в нашем мире, у нее есть свои сильные и слабые стороны. Но не спешите отказываться от такого варианта сразу же – если у вас хороший сигнал и рядом находится вышка, то лучше выбрать пассивную антенну. Все тонкости подбора оптимального варианта опишем дальше в статье.

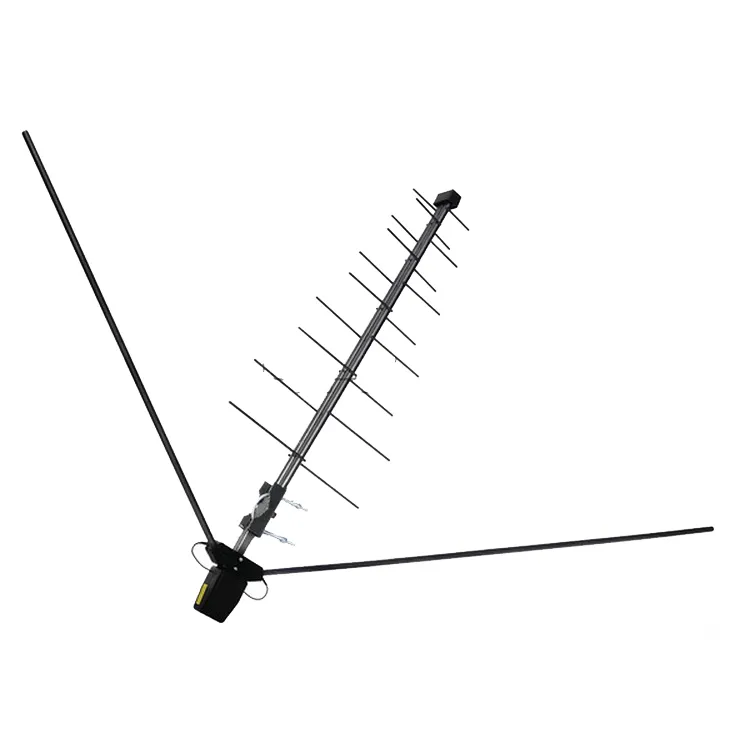

Активная антенна

Активную от пассивной на первый взгляд отличить практически невозможно. Тем более, если не знать особенности ее строения. Давайте же разберемся.

Активное устройство делает тоже самое, что и пассивное, но у него есть усилитель. Именно его наличие и отличает два типа. Благодаря ему антенна может принимать хороший и стабильный сигнал, даже если телевышка находится достаточно далеко от вашего дома.  Для того, чтобы усилитель работал, ему требуется подвести питание. Обычно для этого используют розетку или аккумуляторную батарею.

Плюсы
  • Большой выбор вариантов. На рынке полно активных антенн самых разных форм и размеров, так что подобрать ту, которая подойдет именно вам, проще простого;
  • Возможность менять настройки приема. Вы сможете отрегулировать уровень приема, если это потребуется;
  • Легкость выбора места и монтажа. Из-за наличия усилителя такая антенна не зависит от погодных условий и не настолько чувствительна к местоположению, в отличие от пассивного варианта;
  • Возможность ловить широкий спектр сигналов;
  • Возможность усиливать сигнал и подавлять шумы. Это возможно благодаря установленным усилителям.
Минусы

Может показаться, что активная антенна – идеальный вариант для любой ситуации, но это на самом деле не совсем так. Даже у нее есть свои минусы, которые стоит учитывать при выборе:

  • Выше вероятность поломки. Это связано с наличием усилителя и более сложной конструкцией;
  • Меньше шансов починить самостоятельно. Придется привлекать специалиста;
  • Невозможно установить самостоятельно. Тоже потребуется помощь специалиста;
  • Обслуживание активной антенны дороже. Специалисты, естественно, берут деньги за свой труд;
  • Необходим источник питания. Это может стать неприятной проблемой. Не у всех рядом с местом установки есть розетка;
  • Высокая цена. Экономить на такой антенне не советуется, так как от этого зависит качество усилителя. Если оно будет низким, то вы, считайте, приобрели пассивную антенну за высокую стоимость.
Выводы

Активная антенна – не универсальное решение для всех задач. Придется подумать и просчитать, насколько выгодно ее ставить. Она подойдет для мест с плохим сигналом, который нужно усилить. Нередко активную антенну можно встретить в дачных поселках.

Сравнение пассивной и активной антенн

Для наглядности приводим в таблице ниже данные для сравнения.

КритерииПассивная             Активная
ПриемОсуществляется с помощью формы вибраторов и направленияТоже самое, что и у пассивной + блок питания
ПитаниеНе требуетсяНеобходимо для работы усилителя. Без него активная антенна превратится в пассивную
Подавление помехНетЕсть, если конструкция позволяет
Зависимость от направленностиВысокаяСредняя (работает и с отраженным сигналом)
Возможность подключения дополнительных ТВМаксимально 2-3 телевизора (все зависит от уровня сигнала и протяженности кабеля)Больше трех (зависит от мощности усилителя)
Расстояние приемаДо 30 кмДо 130 км
Где применяетсяЗоны хорошего сигналаЗоны слабого сигнала

Выбор антенны

С тем, что из себя представляет каждый тип антенн и для чего они нужны, мы разобрались. Теперь надо понять, как выбирать и на что смотреть при выборе.

Конечно, вы можете поговорить со своими соседями и узнать, какие антенны стоят у них, какое качество сигнала и насколько они довольны. Это поможет вам выбрать, но возможны неточности. Чтобы не ошибиться лучше пройтись по списку основных показателей.

Читайте также:

  • Плохой сигнал цифрового телевидения как усилить?
  • Логопериодическая антенна своими руками.
Расстояние до вышки

Проще всего узнать, где и через сколько метров от вас находится телевышка, используя карту ЦЭТВ. Ее просто найти в интернете, так и забив в поисковик. Уже на самой карте вводите свой адрес и смотрите, где именно у вас находится вышка.

По этой карте легко определить насколько далеко от вас находится ближайшая телевышка.

В зависимости от расстояния нужно брать разные антенны. Пассивную – если дистанция не более 10-15 километров, активную – если больше. Но, даже если у вас вышка стоит в соседнем дворе, не спешите бежать в магазин за пассивной антенной. Обратите внимание на остальные важные показатели.

Местонахождение

Второй по значимости критерий. Если ваш дом стоит в низине или среди плотно построенных домов – придется брать активную антенну, даже просто комнатную. Тоже самое касается ситуаций, когда вы не можете настроить антенну в сторону ретранслятора.

Чем меньше преград для сигнала, тем стабильнее будет его прием.

Помните о том, что леса, высокие дома и плотная застройка затрудняют прохождение сигнала. Идеальный вариант, если у вас дом на возвышенности, а вокруг луга, тянущиеся прямо до вышки. Но все мы понимаем, что такое возможно в редких случаях. Иногда сигнал отражается от высоток, это тоже надо учитывать при выборе.

Мощность сигнала

Обязательно надо проверить уровень и мощность сигнала. Если оба показателя на высоком уровне, то активная антенна не просто не поможет, а даже навредит – слишком мощный сигнал для вашего телевизора или ТВ приставки станет просто нечитаемым.

Если же сигнал слишком слаб, то активная антенна тоже ничем не поможет. Ей просто нечего будет усилять.

Количество устройств, которые будут подключаться

Чем больше телевизоров включены в цепь, тем слабее будет сигнал. Обязательно учитывайте это. Выше мы уже говорили, что к пассивной антенне можно подключить максимум два или три телевизора.

Популярные модели антенн

Качество антенны и ее приема зависит и от производителя. Если он экономит на материалах, то и продукт у него будет плохим.

На российском рынке есть несколько самых популярных фирм:

  • Loсus – российский производитель. Внушительный ассортимент и низкие цены. В продаже есть как пассивные, так и активные варианты.
  • Гарпун – производитель тоже из России. Принимает дециметровые и метровые волны. Антенны этого производителя только пассивные и предназначенные для работы в зонах, где неуверенный сигнал.
  • «Дельта» от ЗАО «НПП ОСТ» – есть как узконаправленные антенны, так и широкополосные. Принимают и дециметровые, и метровые волны, причем, могут принять и сигнал DVB-T2.
  • GoldMaster – об этих антеннах не очень много отзывов, но те, которые есть – положительные. Главное преимущество – отлично работает в зонах с неважным сигналом. Практически не зависит от погодных условий.

Чем отличается пассивная от активной антенны?

Если коротко – отсутствием усилителя.

В статье написано по карту ЦЭТВ. Где ее искать?

Карту можно найти в интернете. На карте найдите свое местоположение и посмотрите, где находится ближайшая телевышка.

Что дешевле – пассивная антенна или активная?

Пассивная. Но выбирать, основываясь только на стоимости – не самая лучшая идея. Есть вероятность, что ошибетесь.

Хочу подключить сразу несколько телевизоров. Какую антенну выбрать?

Сможете, но все зависит от количества устройств. Если 2-3 телевизора, то стоит взять пассивную антенну, если больше – то активную.



обзор Bosch, СКАТ, Триада » АвтоНоватор

Как вы уже знаете из предыдущих материалов по автомобильным радиоантеннам и автомобильным ТВ антеннам, активные антенны для авто, отличаются от пассивных антенн тем, что имеют конструктивно встроенный усилитель, и требуют автономного питания.

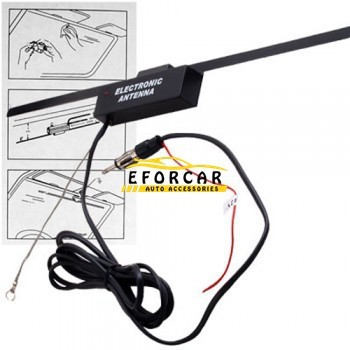

Народные активные антенны для авто

Антенна автомобильная активная избавляет рядового потребителя от приобретения и установки дополнительного оборудования в виде усилителя. Сегодняшний производитель уже вовсю идёт к тому, чтобы создавать активные внутрисалонные антенны комбинированными. Т.е., как для приема радио сигналов, так и для приёма ТВ сигналов.

Нет, конечно же мы не станем утверждать и убеждать вас в том, что представленный обзор активных антенн Бош, Скат, Триада – это истина в последней инстанции. Каждый автовладелец при выборе активной внутрисалонной антенны для радиостанции руководствуется своими предпочтениями и своими, ему одному ведомыми, критериями.

Антенна автомобильная Триада

Эта модель антенн производится в России НПФ «Триада». Отвечая международным стандартам, антенны Триада полностью адаптированы к приёму сигнала в российских условиях.

Дело в том, что импортные антенны зачастую не предназначены для работы (приема) МВ 1-3, и, соответственно прием этих каналов оставляет желать лучшего.

Бренд Триада представлен на рынке 5-ю видами автомобильных антенн. Остановимся на внутрисалонной автомобильной антенне Триада — 610 Standart. Данная модель спокойно становится на одну ступень с типами автомобильных антенн: Пионер, Пролоджи.

Интересующие потребителя свойства антенны автомобильной Триада:

  • встроенный усилитель с коррекцией для оптимизации приёма МВ и ДМВ;
  • для уменьшения помех от системы зажигания авто встроен двойной фильтр для питания антенны;
  • два дополнительных режима работы: «город» — для снижения уровня промышленных помех в черте города, и «турбо» — для усиления сигнала, очень полезно для водителей в дальней поездке за чертой города.

Активная внутрисалонная автомобильная антенна Скат

В отличие от ТВ-Радиоантенны Триада, автомобильная антенна Скат – радиоантенна. Производится в России компанией ААЦ «Инжиниринг». Продажная комплектация автомобильной антенны Скат – минимальна, т.к. она уже в собранном виде преподносится потребителю. Удобно. Просто производите монтаж полотна антенны на стекло автомобиля.

Антенное полотно антенны скат требует пары слов. Это металлические вибраторы, которые, как правило, используются на дорогих ТВ антеннах. При установке полотна не требуется квалификации, всего лишь аккуратность. Салфетка для обработки стекла в комплекте.

Технические параметры автомобильной антенны Скат, интересные для потребителя:

  • активным элементам выступает сверхчастотная микросхема Telefunken – это уже говорит само за себя;
  • сборка антенны произведена промышленным способом;
  • антенна снабжена двумя режимами работы: «город» и «трасса»;
  • монтаж платы схемы обеспечен влагозащитой, что гарантированно обеспечит не мене 10 лет работы антенны;
  • многозвенный фильтр позволяет согласовать антенну Скат с любой автомагнитолой, гарантируя устранение помех в движении и от собственной системы зажигания авто;
  • работоспособность антенны обеспечивается питанием до 7 вольт.

Автомобильная антенна Bosch

У этого бренда существует масса заслуживающих внимания моделей. Но, есть одно «но». Автомобильная антенна Бош на нашем рынке очень сложно идентифицируется. Рассмотрим пример внутрисалонной автомобильной антенны Bosch-014.

Непонятность начинается с упаковки. Производитель Малайзия, реквизиты Германия, а штрих-код французский. Нет, к самому бренду претензий быть не может. Мы, всего лишь, хотим акцентировать внимание рядового потребителя – автомобилиста на приобретении именно фирменной автомобильной антенны. Даже, если она и относится к разряду неоригинальных комплектующих авто.

Далее сборка и установка антенны в салоне. Антенное полотно – проволочная нить в пластической форме. Требует особой внимательности при монтаже на автомобильное стекло.

Технические параметры автомобильной антенны Бош:

  • в роли активных элементов выступают транзисторы;
  • снабжена отдельными каналами усиления для СВ и УКВ;
  • снижение антенны на автомагнитолу выполняется производится плоским низкочастотным кабелем. По оценкам экспертов, это может отрицательно влиять на защиту от помех;
  • защитное покрытие платы не вызывает нареканий, выполнено добротно. Т.е. Электроника прослужит гарантированный производителем срок;
  • фильтр питания антенны стандартный;
  • Автор: Андрей
