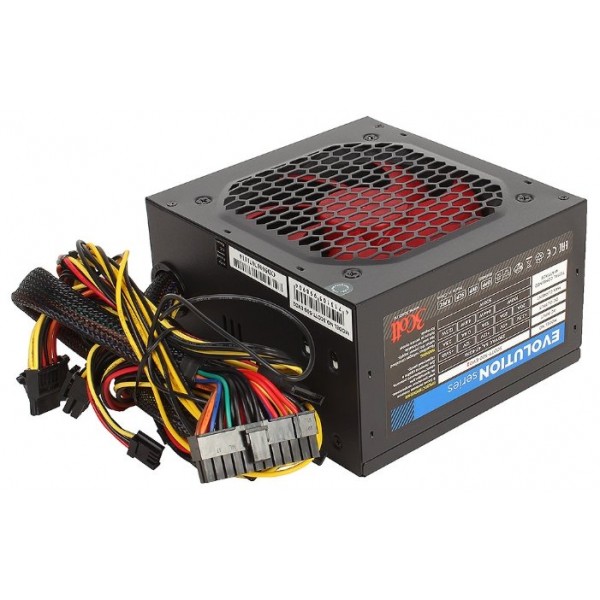

Что такое блок питания компьютера и для чего он нужен

Блок питания (БП) — это важнейший компонент компьютера, без которого невозможна его работа. Основное назначение блока питания — преобразование переменного напряжения электрической сети (220В) в постоянное напряжение нужных номиналов для питания всех компонентов компьютера.

Блок питания выполняет следующие ключевые функции:

• Преобразует переменный ток сети в постоянный ток нужных напряжений (обычно +3.3В, +5В, +12В)
• Обеспечивает стабильное электропитание всех компонентов ПК
• Защищает компоненты от перепадов напряжения и других проблем с электропитанием
• Обеспечивает необходимую мощность для работы всей системы

Без качественного и надежного блока питания нормальная и стабильная работа компьютера невозможна. Поэтому к выбору этого компонента нужно подходить очень ответственно.

Как устроен и работает блок питания компьютера

Современные блоки питания имеют импульсный принцип работы. Рассмотрим основные этапы преобразования электроэнергии в БП:

1. Входное переменное напряжение 220В выпрямляется и сглаживается.
2. Полученное постоянное напряжение преобразуется в переменное высокой частоты (десятки-сотни кГц).
3. Высокочастотный трансформатор понижает напряжение до нужных значений.
4. Выпрямители и фильтры формируют стабильные выходные напряжения +3.3В, +5В, +12В.
5. Стабилизаторы обеспечивают точность и стабильность выходных напряжений.

Такая схема позволяет получить высокий КПД (80-92%) и компактные размеры блока питания. Современные БП также оснащаются различными защитами от перегрузок, коротких замыканий, перегрева и т.д.

Основные характеристики блоков питания

При выборе блока питания следует обращать внимание на следующие ключевые параметры:

Мощность

Мощность БП измеряется в ваттах (Вт) и показывает, какую максимальную нагрузку он может обеспечить. Для современных игровых ПК рекомендуется мощность 600-850 Вт и выше. Для офисных компьютеров достаточно 350-500 Вт.

КПД (эффективность)

КПД показывает, какой процент потребляемой энергии БП преобразует в полезную мощность. Современные качественные блоки питания имеют КПД 80% и выше. Чем выше КПД, тем меньше энергии теряется в виде тепла.

Сертификат 80 PLUS

Сертификат 80 PLUS гарантирует определенный уровень КПД блока питания. Существует несколько уровней сертификации — от базового 80 PLUS до Titanium. Чем выше уровень, тем выше эффективность БП.

Форм-фактор

Наиболее распространены блоки питания формата ATX. Для компактных корпусов используются БП формата SFX. Важно, чтобы форм-фактор БП соответствовал корпусу компьютера.

Основные разъемы блока питания

Современные блоки питания оснащаются следующими основными разъемами:

• 24-pin ATX — основное питание материнской платы
• 4+4 pin EPS — дополнительное питание процессора
• 6+2 pin PCIe — питание видеокарты
• SATA — питание накопителей и оптических приводов
• Molex — питание вентиляторов и других устройств

При выборе БП важно убедиться, что он имеет все необходимые разъемы для вашей системы.

Как правильно выбрать блок питания для компьютера

При выборе блока питания следует учитывать несколько важных факторов:

1. Рассчитайте необходимую мощность для вашей системы, учитывая все компоненты.
2. Выберите БП с запасом мощности 20-30% для будущих апгрейдов.
3. Отдавайте предпочтение блокам питания с сертификатом 80 PLUS Gold и выше.
4. Проверьте наличие всех необходимых разъемов для вашей системы.
5. Выбирайте БП от проверенных производителей — Seasonic, Corsair, be quiet! и др.
6. Обратите внимание на гарантийный срок — у качественных БП он составляет 5-10 лет.

Не стоит экономить на блоке питания, так как от его качества зависит стабильность и долговечность работы всего компьютера.

Типичные неисправности блоков питания

Несмотря на важность блока питания, он может выходить из строя. Вот некоторые распространенные проблемы с БП:

• Вздутие или протекание конденсаторов
• Выход из строя вентилятора охлаждения
• Нестабильность выходных напряжений
• Срабатывание защиты от перегрузки
• Полный отказ БП (компьютер не включается)

При обнаружении проблем с блоком питания рекомендуется обратиться к специалисту для диагностики и ремонта. В случае серьезных неисправностей может потребоваться полная замена БП.

Современные тенденции в развитии блоков питания

Технологии блоков питания постоянно совершенствуются. Вот некоторые современные тенденции:

• Повышение КПД — появляются БП с КПД более 95%
• Внедрение цифровых технологий управления
• Улучшение систем охлаждения и снижение шума
• Разработка новых стандартов (например, ATX 3.0)
• Повышение удельной мощности (Вт на литр объема)

Эти инновации позволяют создавать все более эффективные, компактные и надежные блоки питания для современных высокопроизводительных компьютеров.

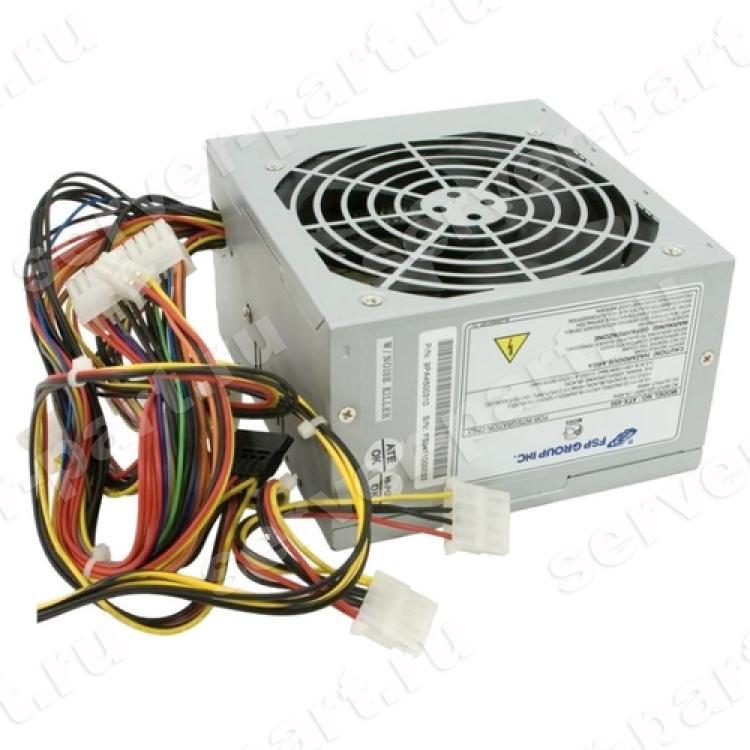

Блок питания ПК

Домой Составные части компьютера и дополнительное оборудование Блок питания персонального компьютера

Блок питания в компьютере, в том числе и в домашнем компьютере., является наверное самым основным компонентом из составляющих узлов ПК. От него напрямую зависит правильность и стабильность работы всего компьютера.

Блок питания это преобразователь электрической энергии поступающей из сети переменного тока в энергию, которая предназначена для питания всей аппаратной части компьютера. Стандартное сетевое напряжение это 220В 50Гц. Выходы постоянного тока в +5В, +12В и +3,3В +3,3В и +5В используются для питания всех электронных компонентов, +12В используются для питания электродвигателей, в CD/DVD приводах, жёстких дисках, и от +12В питаются вентиляторы охлаждающей системы. Разумеется все электродвигатели или любой электронный компонент нуждается в стабильном питании, также имеются оптимальные значения напряжений, это +/- 0. 5В отклонения от нормальных. Основной качественный параметр блока питания — потребляемая из электрической сети пиковая мощность. На сегодняшний день она лежит в диапазоне от 350 до 1000 Вт. Блоки питания компьютера называют импульсными (SMPS — Switching Mode Power Supply). Они дают выходные напряжения в 5, 12, +3,3В.

Блоки питания постоянно совершенствуются, принимаются новые стандарты, и изменяются требования к ним. Вот перечень принимаемых стандартов:

Содержание

Блоки питания стандарта АТ

АТ был первым стандартом, который использовался в компьютерных блоках питания. Он появился одновременно с первыми IBM-совместимыми компьютерами и применялся вплоть до 1995 года. На выходе этих блоков питания было четыре постоянных напряжения…

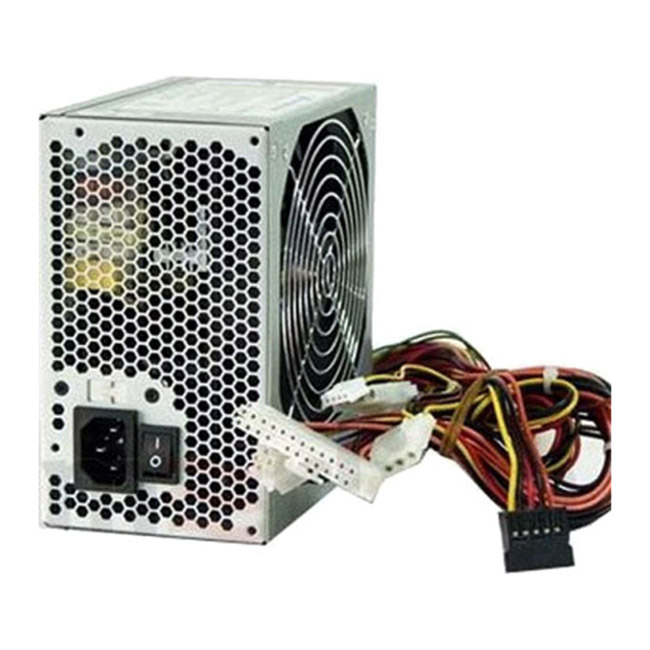

Блоки питания стандарта ATX

ATX новый стандарт, где было увеличено число линий напряжения на выходе. стандарту ATнеобходимо было напряжение в +3,3 В, соответственно такая линия и была добавлена, а также линия +5 В SB (Stand-By)…

Блоки питания стандарта ATX 12V (АТХ 2.

03):

Переход на новый стандарт был необходим, так как в 2000 году, появляется новый процессорIntel Pentium 4, который требовал большей мощности блока питания. До него стабилизатор процессора питался от шины +5 Вольт , и если процессор имел мощность 50 Ватт , то сила тока получалась 10 А. При такой нагрузке появились некоторые проблемы с монтажом. Поэтому было принято решение питать стабилизатор процессора от +12V. Соответственно пришлось добавить четырех контактный разъем , который имел два питающих контакта по +12V.

Блоки питания стандарта ATX 12V 2.0 (ATX 2.2):

В этом стандарте были внесены некоторые изменения: убрано напряжение питания-5В, и разъем AUX. Этот разъем предполагал дополнительное питание для материнской платы по шинам +5 и +3.3 В и немного напоминал по внешнему виду AT-разъем. В новом стандарте появились сразу 2-е шины +12 Вольт. Это было сделано для того чтобы «разгрузить» эту шину. По требованиям электро — безопасности не должно быть открытого доступа человека к цепям 12Вх20А. Так же были снижены в 1,5 раза максимально нагрузочные токи по +3,3 и +5 В шинам. Разъем питания материнской платы тоже изменился. До этого он был Molex 39-01-2200(20контактов), а стал использоваться Molex 39-01-2240(24контакта). В новом разъеме были добавлены контакты +12V, +5V,+3,3V и «земля». Но совместимость с предыдущим поколением материнских плат была сохранена Так же в этом стандарте стало обязательным присутствие разъемов для питания новых жестких дисков стандарта Serial ATA. Эти разъемы присутствовали и более ранних блоках питания, но начиная с этого стандарта стали обязательными. В этом стандарте остался и четырех контактный разъем дополнительного питания по шине +12 В. Но теперь он берет напряжение из собственного источника, поэтому процессор получил более стабильное напряжение, которое подается только на него.

Конечно выбрать блок питания для своего ПК, чтобы он был стабильным и качественным, довольно сложно. Поэтому следует руководствоваться описаниями и тестами, которые проводят независимые организации. Ознакомится с рекомендациями по выбору блоков питания можно здесь.

Состав компьютера

Видео карта персонального компьютера

Особенности современных видеокарт Современная видеокарта (видеоадаптер) — это, по сути, второй самостоятельный компьютер внутри персонального компьютера. Причем, когда человек играет в любимую 3D-иrpy, процессор видеокарты фактически выполняет…

Таблицы, спецификации

Как проверить блок питания на работоспособность

Перед тем, как проверить блок питания на работоспособность, нужно знать, что он запитывает все основные комплектующие ПК: ЦП, «материнку», винчестер, графический адаптер и дисковод. Также нужно знать о том, что БП имеет несколько выходов для электроснабжения вышеперечисленных устройств. Фактически он является посредником между сетью и остальными элементами ПК. Блок питания отвечает за преобразование переменного напряжения в постоянное и снабжение компонентов компьютера необходимым уровнем электроэнергии.

Содержание:

1. Признаки неисправности блока питания
2. Как проверить блок питания на работоспособность
3. Советы по правильной эксплуатации БП

Признаки неисправности блока питания

Поводом задуматься о необходимости ремонта БП является ситуация, в которой компьютер не включается с первого раза. Признаком неисправности блока питания также является выключение ПК на этапе загрузки операционной системы. Такая проблема свидетельствует о перегреве БП, в результате которого происходит принудительное отключение компьютера.

Ремонт компьютера также понадобится, если он беспричинно выключается в любой момент времени. Еще один «симптом» неисправной работы блока питания является сильный нагрев. Этот «симптом» свидетельствует о возможных проблемах с кулером. Поводом обратиться за профессиональной помощью также может быть появление «синего экрана смерти» или присутствие запаха гари при запуске ПК.

Как проверить блок питания на работоспособность

Диагностика блока питания всегда начинается с его визуального осмотра. В ходе осмотра можно определить самые банальные причины поломки. К таковым стоит отнести неисправности кабелей. Если с ними все порядке, нужно отсоединить блок от корпуса ПК и разобрать его. В ходе осмотра разобранного БП нужно обратить особое внимание на электролитические конденсаторы. Они могут быть вздуты. Эта проблема свидетельствует от неисправности защиты блока питания. Вздутые конденсаторы подлежат срочной замене.

Причиной поломки также может быть неисправная работа кулера. Об этой проблеме свидетельствуют странные звуки, возникающие в процессе работы БП. Они говорят об изношенном подшипнике кулера и необходимости замены этого элемента. Перед тем, как собрать блок питания обратно, также рекомендуется удалить пыль из БП и смазать вентилятор.

Неполадки в работе БП также могут быть обусловлены проблемами с питанием. Чтобы убедиться в этом необходимо включить блок питания, но присоединить его к «материнке». Для этого нужно отключить компьютер от электросети, а БП от других элементов ПК. Далее следует взять кабель питания «материнки», идущий от БП, и найти зеленый провод. Его нужно замкнуть с любым из черных кабелей. Для этого можно использовать обычную скрепку. Теперь к БП необходимо подключить, например, старый жесткий диск. Затем блок нужно подключить к электросети и запустить его в работу. Если вентилятор начал вращаться, то поломка БП обусловлена не проблемами с питанием.

Для определения причин неисправной работы блока питания также может использоваться мультиметр. Это устройство позволяет выполнить проверку вольтажа по различным линиям питания. Для этого снова нужно отключить БП и посредством скрепки замкнуть кабель «материнки». Далее к БП нужно снова подключить какое-либо устройство (можно тот же ненужный жесткий диск). В процессе проверки напряжения мультиметром необходимо учитывать рекомендованные значения:

• напряжение между оранжевым и черным кабелем – 3,14-3,47 В;
• напряжение между фиолетовым и черным кабелем – 4,75-5,25 В;
• напряжение между желтым и черным кабелем – 11,4-12,6 В;

Если полученные значения существенно отличаются от рекомендованных, то блок питания неисправен и требует скорейшего ремонта.

Если визуальная проверка БК не принесла результатов, в причинах неисправности этого устройства можно убедиться посредством специализированных программ, которые выполняют проверку уровня температуры и силы напряжения. Для индикации необходимых значений специальные утилиты используют внутренний термодиод ПК.

При проверке блока питания посредством специализированного программного обеспечения стоит помнить, что такие утилиты чрезмерно нагружают процессор и видеокарту. В результате такой нагрузки нередки случаи перегрева БП. Подобная проблема особенно актуальна для компьютеров с низкокачественными комплектующими. Поэтому эти программы лучше не использовать, если блок питания уже находится на грани «смерти». Они могут его только добить. Стоит понимать, что данное ПО предназначено не для определения неполадок, а для тестирования стабильности и производительности работы ПК.

Учитывая все перечисленные сложности, возникающие в результате диагностики блока питания, пользователям ПК рекомендуется доверять эту работу специалистам сервисных центров. Самостоятельную диагностику желательно закончить на этапе визуального осмотра БП на предмет явных неисправностей.

Советы по правильной эксплуатации БП

Чтобы не сталкиваться с такой проблемой, как поломка блока питания, пользователю необходимо соблюдать несколько важных правил еще в процессе покупки этого устройства. Во-первых, всегда нужно покупать БП с определенным запасом мощности (в пределах 150 Вт). Во-вторых, не стоит гнаться за дешевизной. Поэтому возможность покупки БП от неизвестных производителей следует категорически исключить. Желательно делать выбор в пользу блоков питания от ведущих производителей, которые гарантируют серьезный контроль качества и наличие всех необходимых сертификатов.

Также следует придерживаться определенных правил уже после покупки блока питания. Самое важное правило – БП нужно надежно и жестко закрепить. Также следует убедиться в том, что проводниковые и полупроводниковые компоненты не будут перегреваться в результате роста нагрузки на БП.

Пользователь также должен обеспечить постоянство переменного напряжения и защиту от случайного выключения. Для этих целей достаточно установить блок бесперебойного питания.

Регулярная профилактика позволяет исключить возникновение самых распространенных неисправностей в работе БП. Она заключается в постоянном мониторинге работы вентилятора. Эта небольшая комплектующая обеспечивает охлаждение и работоспособность блока питания. В целях профилактики также рекомендуется систематически чистить и менять смазку в системе питания.

Но даже все перечисленные профилактические меры не гарантируют защиту блока питания от возможных поломок. Избежать возникновение проблем в работе БП могут помочь регулярные тестирования. Если же и они не помогли, то ремонт блока питания желательно доверить профессионалам, имеющим необходимый опыт, навыки и инструменты. Самостоятельный ремонт может быть успешен только в том случае, если пользователь ПК хорошо разбирается в электронике. В противном случае самодеятельность чревата еще большим проблемами и возникновением неполадок в работе других элементов компьютера.

Что такое PSU (блок питания)? Объяснил!

Блок питания, или PSU, является важным аппаратным компонентом, обеспечивающим питание вашей компьютерной системы. Пользователи, собирающие собственные ПК, обычно уделяют большое внимание ярким и заметным компонентам, упуская из виду блок питания, несмотря на его важность. Выбор правильного блока питания для вашего ПК является важной задачей. С таким количеством терминов, окружающих его, покупателям, вероятно, будет трудно понять различные типы блоков питания, доступных на рынке, их форм-факторы, включая разъемы питания для различных компонентов системы, и запутанные рейтинги качества блока питания 80 Plus. В этом руководстве мы объясним все, что связано с блоком питания ПК, так что читайте дальше.

Блок питания компьютера: объяснение (2023)

Содержание

Что такое блок питания: обзор и история различные компоненты системы

. До тех пор, пока в 1995 году не вышел стандарт ATX для блоков питания и материнских плат, блоки питания не имели стандартизированной конструкции или форм-фактора. В результате появилось много разных типов блоков питания без универсальной конструкции, таких как AT, Baby AT и другие. Intel запатентовала стандарт ATX для материнских плат и блоков питания в 1995. К 1999 году старые блоки питания Baby AT/AT устарели.

Стандарт ATX используется сегодня в виде новых версий, таких как совершенно новые блоки питания ATX 3.0, которые включают 16-контактный разъем PCIe Gen 5 12VHPWR для видеокарт, таких как RTX 4090 и RTX 3090 Ti от Nvidia. Существуют также производные, основанные на стандарте ATX, такие как блоки питания SFX, которые популярны для использования с материнскими платами mini ITX.

Старые компьютеры имели линейные блоки питания , но сегодня в каждом ПК используется импульсный блок питания , также называемый SMPS. Почему произошла смена дизайна? Линейные источники питания были значительно неэффективными, обычно с эффективностью менее 40%, при этом они были намного больше и тяжелее. С другой стороны, импульсные источники питания (SMPS) были более сложными, но все же предпочтительными для компьютерных систем, которые развиваются. Общая занимаемая площадь была намного меньше, а эффективность увеличилась более чем в два раза; два фактора, которые быстро помогли SMPS стать стандартом для компьютерных блоков питания.

Старый компьютерный блок питания (IBM XT), изображение предоставлено Wikimedia Commons

После истории у вас могут возникнуть такие вопросы, как — зачем нам вообще нужен блок питания вместо того, чтобы подключать ПК напрямую к настенная розетка? Возможно, вам интересно узнать о рейтингах эффективности блоков питания. Что ж, мы подробно рассказали об этом и многом другом, так что продолжайте читать.

Как работает блок питания (БП)

Для начала разберемся, зачем нам нужен блок питания. Настольные компьютеры, ноутбуки, телефоны и другая электроника просто не могут работать, используя электричество, которое мы обычно получаем от настенной розетки, то есть от сети переменного тока. Электроника для правильной работы требуется постоянный ток (DC) вместо переменного тока (AC) . Питание переменного тока — это то, что вы получаете от настенных розеток по всему миру, поэтому вам нужен промежуточный звено для преобразования питания переменного тока в питание постоянного тока. Но почему постоянный ток?

Преимущество постоянного тока в том, что он выдает постоянное напряжение. Переменный ток этого не делает, поэтому электроника не может работать или заряжаться без постоянного тока. Блоки питания ПК отвечают за это преобразование переменного тока из сетевой розетки в постоянный ток , который затем можно использовать для запуска вашего компьютера. Эта мощность постоянного тока распределяется между различными системными компонентами вашего компьютера. Это включает в себя ваш процессор, видеокарту, материнскую плату, оперативную память и т. д.

Изображение любезно предоставлено: Matsusada Precision

По существу, адаптеры питания переменного/постоянного тока, подобные тем, которые используются в адаптерах для ноутбуков и телефонов, технически являются источниками питания . Таким образом, аппаратное обеспечение внутри этих адаптеров похоже на внутреннюю схему компьютерного блока питания, но имеет совершенно другой дизайн и размер. В этом руководстве мы сосредоточимся на блоках питания для настольных ПК. Чтобы понять, как работает блок питания ПК, возьмем его сверху. посмотрим что происходит при включении ПК :

• Вы нажимаете кнопку питания на вашем ПК, которая посылает сигнал на материнскую плату вашего компьютера.
• Материнская плата запускает блок питания для включения.
• Блок питания начинает получать питание переменного тока от настенной розетки. Он подключается с помощью шнура питания, поставляемого с самим блоком питания или входящего в состав компьютерной системы.
  • Большинство современных блоков питания имеют функцию Active PFC , с помощью которой входное переменное напряжение может определяться автоматически. Существует стандартизированное входное напряжение переменного тока в диапазоне от 100 В до 240 В, используемое странами по всему миру.
  • Старые блоки питания не имели функции Active PFC. Раньше у них был переключатель входного напряжения блока питания, обычно устанавливаемый в режим 110-115 В или 220-230 В.
• Внутри блока питания находятся различные компоненты, такие как трансформаторы , конденсаторы и выпрямители . Все это работает вместе, чтобы преобразовать мощность переменного тока в стабильный выход постоянного тока с постоянным напряжением, необходимым для правильной работы компьютеров.
  • Трансформаторы используются для преобразования мощности переменного тока в более низкое напряжение, подходящее для компьютера.
  • Выпрямители предназначены для преобразования мощности переменного тока в мощность постоянного тока.
  • Конденсаторы используются для фильтрации и сглаживания преобразованного постоянного напряжения, чтобы удалить любые «пульсации переменного тока», которые представляют собой остаточный переменный ток и напряжение, называемые шумом, который все еще сохраняется на выходе постоянного тока, предварительно выпрямленный.
• Чистая мощность постоянного тока, которая регулируется и фильтруется, затем отправляется на Выходная шина , изготовленная из электропроводящего материала , хранит постоянное напряжение для целей распределения .
  • Выходной рельс может быть многорельсовым или однорельсовым. Простая разница между одноканальными и многоканальными источниками питания заключается в том, что различные силовые кабели вашего блока питания могут потреблять электричество более чем с одной направляющей, если это многоканальный источник питания. В противном случае вся мощность будет обеспечиваться одной выделенной шиной.
  • Блоки питания с несколькими шинами больше не используются. Одноканальные блоки питания широко используются в потребительских ПК, в том числе во многих высокопроизводительных ПК. Сегодня блоки питания Multi-rail обычно предназначены для рабочих станций и серверов.
• Наконец, кабели компонентов блока питания, такие как 24-контактный разъем, 8-контактный кабель PCIe, разъем MOLEX, кабель питания SATA и другие, получают электроэнергию от направляющей блока питания, которая может распределять мощность по Форма 12 В/5 В/3,3 В, необходимая для компонентов вашего компьютера.
• Весь этот процесс происходит мгновенно, после чего вы можете увидеть, как ваш ПК включается и загружается в Windows.

Вот оно! полное объяснение того, как блок питания (PSU) вашего ПК обеспечивает питание компонентов вашей системы. Современные блоки питания также поддерживают такие функции, как защита от перенапряжения, защита от перегрева, защита от короткого замыкания и многое другое. Каждый блок питания имеет свой набор функций, рейтинг эффективности и максимальную номинальную мощность. Доступные сегодня на рынке блоки питания рассчитаны на пользователей с разным бюджетом и требованиями к мощности. Тем не менее, давайте поговорим о некоторых общих характеристиках блоков питания, включая типы разъемов, типы блоков питания и многое другое.

Что делают разные разъемы питания?

Блок питания поддерживает несколько различных разъемов, которые вставляются в разные места на материнской плате вашего ПК. Другие аппаратные компоненты, такие как процессор, видеокарта и жесткий диск, также требуют специальных разъемов питания. Теперь мы объясним, для чего используется каждый разъем блока питания:

(20+4)-контактный разъем материнской платы

24-контактный разъем блока питания подключается к материнской плате, обеспечивая питание компонентов, включая слоты PCIe, M.2. слоты, оперативная память и другие места. Это один из основных разъемов для подачи питания на материнскую плату вашего ПК. Тем не менее, вашему ПК требуется несколько специальных разъемов для другого оборудования. Этот кабель является самым большим и легко идентифицируемым. На самом деле он спроектирован в конфигурации 20 + 4 контакта, поэтому его можно разделить, если материнской плате требуется только 20-контактное соединение. Хотя сегодня для большинства ПК требуется подключение всего 24-контактного разъема.

24-контактный разъем питания ATX для материнской платы

(4+4)-контактный разъем питания ЦП

Разъем питания ЦП напрямую обеспечивает питание вашего процессора. Он разработан в конфигурации 4 + 4 контакта , которую можно разделить. Сегодня для большинства материнских плат требуется полноценное 8-контактное соединение. Тем не менее, многие старые или недорогие материнские платы с VRM начального уровня требуют только 4-контактного разъема. Кроме того, есть платы, которым потребуется один 8-контактный и еще один 4-контактный для дополнительного питания.

Два 8-контактных (4+4) разъема питания процессора

Кроме того, для некоторых процессоров с чрезвычайно высоким TDP, таких как Intel Core i9-13900K или процессоры Ryzen 9 в последней линейке AMD 7000, требуется несколько 8-контактных разъемов питания процессора.

(6+2)-контактный разъем питания PCIe

Разъемы питания PCIe подключаются к видеокарте и напрямую подают питание на графический процессор вашего ПК. Слот PCIe также подает до 75 Вт на графический процессор, но большая часть питания подается через этот разъем. Многие высокопроизводительные графические процессоры в наши дни используйте несколько 8-контактных разъемов питания PCIe . Этот кабель разработан с конфигурацией контактов 6 + 2, поэтому его можно разделить в зависимости от потребностей вашего графического процессора.

На RTX 3070 Ti установлено три 8-контактных разъема питания PCIe

Также разъемы питания PCIe внешне похожи на разъемы питания процессора, которые мы обсуждали ранее. Но к большинству блоков питания прилагается инструкция, и для вашего удобства они также маркируют разъемы питания. Не так сложно отличить их друг от друга, если внимательно присмотреться.

Кабель питания PCIe Gen 5 (12+4 контакта)

Это новый разъем питания, который используется только в новых блоках питания ATX 3.0. Этот 16-контактный разъем питания также устанавливается на графическую карту (GPU) вашего ПК. Другое название этого разъема — кабель питания PCIe Gen 5. Он разработан с конфигурацией 12 + 4 контакта , которая может быть разделена или объединена в зависимости от требований к мощности видеокарты.

16-контактный разъем питания, изображение предоставлено NVIDIA

На данный момент он встречается только на некоторых графических процессорах Nvidia RTX 30-й и 40-й серий Founders Edition. Nvidia также включает адаптер с этими картами, так что пользователи, которые не получают этот кабель со своим блоком питания, могут по-прежнему использовать графический процессор на своем ПК.

Разъем питания SATA и разъем MOLEX (4-контактный)

Кабель питания SATA обычно используется для подачи питания на ваши жесткие диски (HDD) или твердотельные накопители на основе SATA (SSD) . 4-контактный разъем MOLEX используется для вентиляторов и других периферийных устройств, но также часто используется для адаптеров для преобразования питания в другую форму, например для подключения к устройствам SATA, графическим процессорам и процессорам. Однако пользователям не рекомендуется использовать адаптеры для своих ЦП или ГП. Разъем питания MOLEXSATA Разъем питания SATA HDD/SSD

Номинальные параметры блока питания: что означает рейтинг блока питания 80 Plus?

Как мы объясняли ранее, блоки питания преобразуют мощность переменного тока, полученную от настенной розетки, в мощность постоянного тока, подходящую для работы ПК. Но в итоге преобразование не совсем на 100% эффективно. Часть этой мощности тратится впустую и выделяется в виде тепла . Система 80 Plus Rating для блока питания показывает, насколько энергоэффективен блок питания. Блоки питания с рейтингом 80 Plus Gold или Platinum более эффективны, чем блоки питания с рейтингом 80 Plus Silver или Bronze.

Различные сертификаты 80 Plus

Как правило, внутренние компоненты имеют более высокое качество в блоке питания с более высоким рейтингом 80 Plus. Кроме того, чем эффективнее ваш блок питания, тем лучше будет экономия энергии. Это связано с тем, что меньше электрической мощности будет потрачено впустую в виде произведенного тепла. Поэтому всегда рекомендуется инвестировать в источник питания хорошего качества. Вы не должны экономить на этом важном компоненте, потому что при обновлении вашего ПК в будущем вы можете сохранить тот же высококачественный блок питания и использовать деньги, чтобы приобрести себе совершенно новую видеокарту или процессор. Кроме того, вы по-прежнему будете иметь более низкий счет за электроэнергию.

Типы блоков питания: немодульные и модульные блоки питания Объяснение

При покупке компонентов для сборки ПК вы могли заметить несколько различных типов блоков питания, доступных на рынке. Итак, теперь вам должно быть интересно — что такое модульный блок питания? По сути, в модульных блоках питания вы можете удалить компонентные кабели из самого блока питания и установить их один за другим по мере необходимости для компонентов вашей системы. Те, которые остались неиспользованными, можно убрать в коробку, чтобы использовать в будущем. В том же духе мы объяснили разницу между немодульными, полумодульными и полностью модульными блоками питания, доступными на рынке. Давайте проверим их:

• Немодульные блоки питания — это блоки питания, к которым подключены все кабели компонентов, и их нельзя снять. После того, как вы закончите сборку ПК, оставшиеся кабели необходимо проложить и отложить внутри корпуса ПК.
• Полумодульные блоки питания имеют несколько съемных кабелей. Таким образом, только некоторые компонентные кабели можно разъединить и отложить в сторону или подключить снаружи ПК перед их подключением.
• Полностью модульные блоки питания поддерживают удаление всех компонентных кабелей, включая 24-контактный разъем. Но разве они не нужны нам для запуска ПК? Какой смысл в съемных коннекторах? Что ж, вы можете отсоединить все компонентные кабели от блока питания, если вам когда-нибудь понадобится отправить блок питания на сервисное обслуживание по гарантии. И вы можете подключить их обратно, когда прибудет новый или отремонтированный блок. Кроме того, с модульными источниками питания вы можете лучше укладывать кабели по сравнению с их немодульными аналогами.

Пример полностью модульного блока питания

Форм-факторы блоков питания: пояснения к блокам питания ATX, TFX, SFX

Блоки питания (блоки питания) доступны в различных форм-факторах, все они являются производными на основе исходного стандарта ATX, установленного Intel в 1995 году, как мы объясняли ранее. . Говоря о форм-факторе блока питания, мы просто говорим о его размере, так что не запутайтесь. Вот объяснение различных форм-факторов блока питания:

Блок питания ATX

Это стандартный форм-фактор, используемый большинством производителей блоков питания на рынке. Доступны два разных размера для Блоки питания ATX — ATX PS/2 и ATX PS/3 . Первый имеет немного большую длину, и многие блоки питания высокого класса с высокой номинальной мощностью используют форм-фактор ATX PS/2. С другой стороны, некоторые блоки питания используют форм-фактор ATX PS/3, иногда называемый блоком питания micro ATX. Хотя официально этого термина не существует.

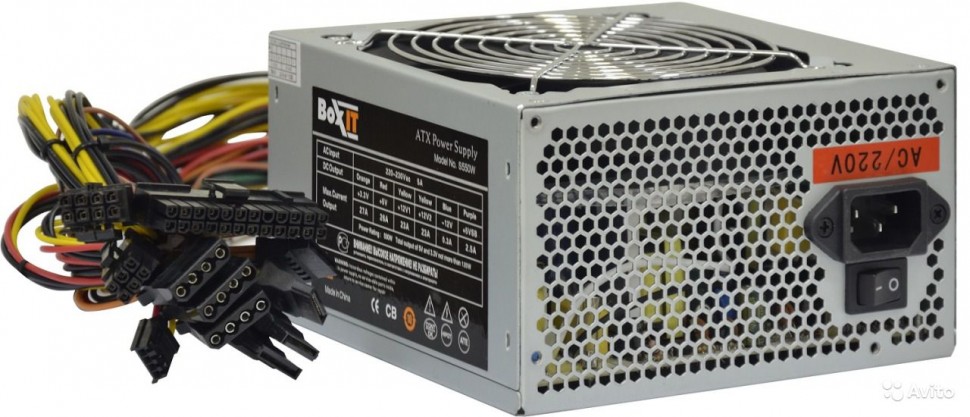

блок питания размера ATX

корпуса для ПК, которые могут поддерживать материнские платы размера ATX (в основном ) всегда поддерживают оба форм-фактора блока питания ATX, но вы должны подтвердить это, поскольку блоки питания высокого класса с большей длиной не всегда подходят в каждом корпусе ПК.

Блок питания SFX

Блок питания SFX намного меньше по размеру, чем блок питания ATX, и популярен среди сборщиков систем, которые ищут блок питания для своих ПК малого форм-фактора (SFF). Как вы знаете, на рынке доступны материнские платы разных размеров. Соответственно, некоторые корпуса ПК предназначены для блоков питания SFX и материнских плат Mini-ITX . К ним относятся корпуса для ПК, такие как Dan-A4, FormD T1, Cooler Master NR200P и многие другие.

Блок питания типоразмера SFX

Внутренне блоки питания SFX ничем не отличаются от блоков питания размера ATX, они просто меньше. Таким образом, они также полностью совместимы с вашими материнскими платами ATX или micro-ATX. Существуют также варианты этого форм-фактора блока питания, такие как SFX-L, созданные SilverStone.

Блок питания TFX и Flex-ATX

Блоки питания TFX и Flex-ATX используются в некоторых ПК с опорой ограниченной высоты или длины. Обычно их можно найти в OEM-компьютерах, серверах и мини-компьютерах. Эти блоки питания предназначены для определенного варианта использования и не продаются активно на потребительском рынке.

Блок питания Flex ATX

Сколько ватт блока питания я должен получить?

Давайте посмотрим на ответ на самый часто задаваемый вопрос — « какой блок питания мне нужен? ”Для этого мы подробно описали, как можно рассчитать общую мощность, необходимую компонентам вашей системы. Вам нужно использовать этот калькулятор источника питания (посетить) от OuterVision, отличный инструмент для измерения энергопотребления ваших компонентов. Здесь выберите « Basic », если вы новичок в сборке ПК. Вы можете выбрать «Дополнительно», если хотите учитывать больше факторов, таких как напряжение и тактовая частота вашего процессора, добавление другой видеокарты и т. д.

Затем введите сведения обо всех компонентах вашей системы — ЦП, ОЗУ, графическом процессоре, хранилище и т. д. — один за другим, используя раскрывающиеся меню. Когда вы закончите, нажмите « Calculate », чтобы увидеть мощность нагрузки компонентов вашего ПК и рекомендуемую мощность блока питания.

Инструмент для расчета блока питания Outervision

Теперь не забудьте оставить запас мощности сверх рекомендуемой мощности для будущих обновлений. Мы рекомендуем добавить еще от 100 до 200 Вт (как минимум 20-процентный запас) в соответствии с вашими требованиями и бюджетными ограничениями. Вы должны купить блок питания в этой скобке мощности. Согласно калькулятору, для игрового ПК среднего класса с процессором Ryzen 7600X и графическим процессором RTX 3070 Ti требуется блок питания как минимум на 550 Вт.

Нужно ли подключать ИБП к источнику питания моего компьютера?

Большинство сегодняшних блоков питания имеют достаточно качественных функций и механизмов защиты, чтобы гарантировать, что компоненты вашего ПК не пострадают от повреждений из-за нестабильности электропитания или отключения электроэнергии. Но внезапное отключение системы может вызвать проблемы с вашим разделом Windows. По нашему опыту, использование ПК без ИБП или резервного питания никогда не приводило к повреждению компонентов системы. Но после внезапного выключения системы раздел Windows может стать нестабильным, и система не будет загружаться или иметь BSOD (синий экран смерти) в Windows 11.

Изображение предоставлено: Schneider Electric

Так что да, вам обязательно нужно подключить ИБП к блоку питания вашего ПК . В качестве альтернативы просто убедитесь, что есть какая-то другая форма резервного питания. В противном случае всегда есть вероятность, что ваш раздел Windows и данные будут повреждены. Как мы уже говорили, вам не нужно сильно беспокоиться о физическом повреждении ваших компонентов. Большинство блоков питания, доступных сейчас на рынке, предотвратят эту катастрофу. Но в случае, если ваш раздел Windows поврежден, вам необходимо использовать функцию утилиты восстановления системы, как подробно описано в этом руководстве. И в случае, если это не работает должным образом, вам придется переустановить Windows 11.

Часто задаваемые вопросы

Как выбрать лучший блок питания для игрового компьютера или рабочей станции?

Чтобы выбрать лучший блок питания для вашего ПК, вы должны сначала рассчитать общую мощность системы. Затем убедитесь, что блок питания, который вы покупаете, может адекватно поддерживать эту мощность. Мы рекомендуем вам прочитать отзывы, чтобы убедиться, что это устройство хорошего качества с сертификацией 80 Plus.

Сколько блоков питания достаточно для ПК?

Блок питания с запасом не менее 20 процентов (с точки зрения мощности) достаточен для вашего ПК. Вам следует оставить больше места, если вы хотите позже обновить свой компьютер с помощью процессора или видеокарты с высоким TDP.

Как я узнаю, что мой источник питания слабый?

Если вы столкнулись с выключением системы и не можете разогнать ее или расширить пределы мощности, или у вас возникли проблемы с нестабильностью на вашем ПК, возможно, ваш блок питания слишком слаб для системы.

Каков срок службы блока питания?

Блок питания (БП) — один из самых прочных и долговечных аппаратных компонентов ПК. Когда это блок питания хорошего качества, он может прослужить до 5-10 лет и более. Многие высококачественные блоки питания также имеют длительную гарантию.

Блок питания может нагреваться?

Да. Поскольку ваш блок питания активно потребляет электроэнергию из настенной розетки и преобразует ее в подходящую мощность постоянного тока для вашего ПК, будет задействовано тепло, и блок питания будет теплым.

Ничего страшного, если вентилятор блока питания не включается?

Многие новые блоки питания оснащены функцией нулевой скорости вращения вентилятора. Это включает вентилятор охлаждения только после достижения определенного порога мощности. Итак, если ваш блок питания имеет эту функцию, то все в порядке, если вентилятор блока питания не включается. Он будет автоматически вращаться при необходимости.

Блок питания вашего ПК (PSU)

Мы надеемся, что вы поняли все, что связано с блоком питания вашего ПК. В этом руководстве мы рассмотрели все, от различных разъемов блока питания до изучения того, как работает блок питания. Мы также коснулись истории блоков питания и того, как появился стандарт ATX. Мы также рассмотрели различные форм-факторы блоков питания, модульные и немодульные типы блоков питания, а также рекомендуемые требования к мощности в этом руководстве. Если у вас все еще есть какие-либо сомнения по поводу блоков питания в сборках ПК, сообщите нам об этом в комментариях ниже.

Как правильно выбрать блок питания для вашего ПК

Когда дело доходит до сборки специальной рабочей станции или игрового ПК, блок питания (БП) обычно является одной из тех частей, которая часто упускается из виду, тогда как ее следует рассматривать как одну из наиболее важные компоненты конструкции. Кроме того, многие люди выбирают блок питания, основываясь только на общей мощности, полагая, что чем выше число, тем лучше, что не обязательно верно.

Блок питания, как следует из названия, является компонентом, который будет подавать питание на остальные части, и если вы не получите качественный блок с нужной мощностью, вы можете не только потратить деньги и электричество, но вы также можете испортить части вашего компьютера. Вы никогда не должны экономить на блоке питания. Правильный выбор устройства обеспечит стабильность и надежность на долгие годы.

В этом руководстве мы рассмотрим различия, некоторые плюсы и минусы, а также какой блок питания подходит для любого сценария.

Энергоэффективность 80+

Прежде чем мы углубимся в это руководство, стоит поговорить об «энергоэффективности 80+», которая просто описывает те блоки питания, которые не тратят много электроэнергии.

Обычные блоки питания часто очень неэффективны и потребляют много электроэнергии, даже если вы не используете ПК активно. Например, если вашему компьютеру для работы требуется 100 Вт, дешевые блоки питания могут вытягивать из розетки до 150 Вт. Более 80 сертифицированных источников питания работают более эффективно и потребляют меньше электроэнергии.

Однако, в зависимости от уровня эффективности, вы получите разную экономию энергии:

• 80+ Белый имеет 80-процентную энергоэффективность.
• 80+ Bronze имеет энергоэффективность 85%.
• 80+ Silver имеет энергоэффективность 88 процентов.
• 80+ Gold имеет энергоэффективность 90 процентов.
• 80+ Platinum имеет энергоэффективность 92%.
• 80+ Титан 94 процента энергоэффективности.

Стоит отметить, что выше «Бронза» вы получите только двухпроцентное увеличение энергоэффективности, что означает, что каждые 100 Вт вы будете экономить около двух Вт электроэнергии.

Обычно блок питания 80+ White или Bronze — это то, что нужно большинству людей. Конечно, вы всегда можете выбрать более эффективный блок питания, если доступно хорошее предложение.

Кроме того, имейте в виду, что ваша машина не всегда потребляет полную мощность устройства. Вместо этого устройство будет тянуть только то, что ему нужно. Это означает, что если вы обычно смотрите видео и просматриваете веб-страницы, ваш компьютер, вероятно, будет потреблять пару сотен ватт.

Выбор наилучшего блока питания

400 Вт

Белый блок питания мощностью 80+ 400 Вт, как правило, является хорошим выбором для замены блока питания фирменных компьютеров, таких как HP, Dell, Asus и других, поскольку он может работать со всеми компонентами и базовой видеокартой.

Однако блок питания мощностью 400 Вт стоит дешево и обычно не включает в себя многих функций, которые можно найти в более опытных устройствах. Например, кабели не являются модульными с гильзами, и в зависимости от компании вы можете получить только двухлетнюю гарантию.

• Блок питания EVGA 400 Вт | См. на Амазонке

Если вам нужен блок питания более высокого качества, который также лучше выглядит и имеет более длительную гарантию, вы можете потратить еще несколько долларов и приобрести блок питания мощностью 430 (или 450) Вт.

Вы получите на 30 Вт больше на другом устройстве с лучшими кабелями, дополнительными функциями и гарантией от 3 до 5 лет в зависимости от марки.

• Блок питания EVGA 430 Вт | См. на Амазонке
• Блок питания SeaSonic 450 Вт | См. на Амазонке

500 Вт

В случае, если вы планируете сборку или у вас есть ПК, изготовленный по индивидуальному заказу, вам следует отказаться от блоков питания белого цвета и рассмотреть возможность выбора блока питания 80+ Bronze мощностью 500 или 600 Вт.

Опять же, вы потратите немного больше денег, но вы получите источник питания с эффективностью 85 процентов, а это означает, что каждые 100 ватт, потребляемые этими устройствами, будут экономить около пяти ватт электроэнергии по сравнению с устройствами с рейтингом 80+ White. .

Кроме того, вы, скорее всего, получите гарантию от 3 до 5 лет, они имеют гораздо лучший внешний вид и качество, улучшенную прокладку кабелей и в целом более качественные кабели, и любой из блоков питания будет способен управлять высокопроизводительными видеокарта, включая RTX 2060, 2070, 2080 от Nvidia, и графика AMD, такая как карты RX 460, 470, 480, Vega и более новые карты, такие как RX 5500 и 5700XT.

Если вы планируете использовать одну графическую карту любой марки и ищете качественный блок питания с длительной гарантией, вам нужен блок питания мощностью 500 или 600 Вт.

Итак, вам действительно нужен блок мощностью 600 Вт? Скорее всего, вы этого не сделаете, потому что обычно в базовой системе вы, вероятно, никогда не превысите 400 Вт, даже с процессором Intel Core i7 и графикой RTX 2070. Тем не менее, блок питания мощностью 600 Вт придаст вам уверенности и даст возможность установить вторую видеокарту.

• Блок питания EVGA 500 Вт | См. на Амазонке
• Блок питания EVGA 600 Вт | См. на Амазонке
• Блок питания SeaSonic 520 Вт | См. на Амазонке
• Блок питания SeaSonic 600 Вт | См. на Amazon

750 Вт

Если вы решили выгодно вложить свои деньги в дорогой блок питания мощностью 600 Вт и хотите установить вторую видеокарту, вам следует отказаться от блока питания мощностью 600 Вт и выбрать блок питания мощностью 750 Вт.

Устройство 80+ Bronze мощностью 750 Вт стоит примерно на 20 долларов больше, чем устройства мощностью 500 и 600 Вт, но вы получите больше мощности и функций. Например, в зависимости от бренда вы, скорее всего, получите полумодульное или модульное устройство.

Полумодульность или полномодульность просто означает, что вы можете подключать только те кабели, которые вам нужны. В полумодульном блоке кабель материнской платы встроен в блок питания, но все остальные кабели необходимо подключать отдельно. С другой стороны, в полностью модульном блоке вы можете подключать все кабели отдельно. Модульный блок питания делает прокладку кабелей намного удобнее и проще.

Полумодульный (слева), полностью модульный (справа) блок питания

Вы также получаете 5-летнюю гарантию и, что более важно, вы можете установить любые две видеокарты из представленных на рынке. Используя блок питания мощностью 750 Вт, вы можете установить две RTX 2080 и разогнанный процессор Intel Core i7, и ваш компьютер будет работать нормально.

• Блок питания EVGA 750 Вт | См. на Amazon

Более 750 Вт

750 Вт обычно является максимальной мощностью, необходимой большинству компьютеров, даже для игровых систем. Чтобы получить устройство, превышающее эту мощность, требуется значительная сложная система.

Само собой разумеется, что если вы используете три или более видеокарт и более пяти жестких дисков, вам, вероятно, понадобится блок питания мощностью 1000 Вт или 12000 Вт.

• Блок питания Corsair HX1000i | Смотрите на Амазонке

Подведение итогов

В заключение, если вы хотите заменить блок питания типичного фирменного компьютера, вам вполне подойдет блок питания мощностью 400 Вт.

Если вы планируете использовать одну видеокарту, вам достаточно блока питания мощностью 500 Вт. Если вы будете использовать две видеокарты, вам понадобится блок мощностью 750 Вт.

Марка источника питания важна. В наши дни есть много компаний, которые производят блоки питания, и вы всегда должны покупать у тех, которые используют качественные компоненты и предлагают самую длительную гарантию.

Какую марку выбрать. EVGA — хорошие предложения из-за своего рейтинга и стоимости, а SeaSonic — еще один отличный выбор, который может быть дорогим, но вы получите качественное устройство. Другие компании, которые вам следует рассмотреть, включают Corsair, Cooler Master и Thermaltake.

Вы всегда можете получить устройство с золотым или платиновым рейтингом, но обычно качество такое же, как у бронзового, и вы не сэкономите значительного количества электроэнергии.

На рынке вы также можете найти более дорогие блоки питания, но часто это связано с более длительной гарантией.

Независимо от выбранной вами мощности и марки, всегда важно свериться с руководством по материнской плате, чтобы убедиться, что вы получаете блок питания со всеми необходимыми кабелями.

Если вы все еще не можете определить, какая мощность требуется вашему устройству, вы можете использовать калькулятор мощности, например, предлагаемый SeaSonic , чтобы узнать, сколько энергии требуется вашей системе.
