Что такое DIN-рейка и для чего она используется в электромонтаже. Какие бывают типы и размеры DIN-реек. Каковы основные преимущества применения DIN-реек. Как правильно выбрать и установить DIN-рейку.
Что такое DIN-рейка и ее назначение в электромонтаже
DIN-рейка представляет собой металлическую пластину специальной формы, которая используется для крепления различного электротехнического оборудования в электрощитах и шкафах управления. Название «DIN» происходит от немецкого стандарта DIN 43880, в котором впервые были стандартизированы параметры этих монтажных реек.
Основное назначение DIN-рейки — обеспечить быстрый и надежный монтаж модульного оборудования:
- Автоматических выключателей
- УЗО
- Контакторов
- Реле
- Клеммных блоков
- Блоков питания
- Другого модульного оборудования
DIN-рейка позволяет устанавливать оборудование простым защелкиванием без использования винтов, что значительно упрощает и ускоряет монтаж. При этом обеспечивается надежная фиксация компонентов.
Типы и размеры DIN-реек
Существует несколько стандартных типов DIN-реек, отличающихся размерами и профилем:
По ширине:
- 35 мм — наиболее распространенный размер
- 15 мм
- 75 мм
По профилю:
- ТН35 — симметричная, наиболее универсальная
- G-образная
- С-образная
Стандартная длина DIN-реек составляет 2 метра, но они легко отрезаются до нужного размера. Толщина металла обычно 0,7-1,5 мм.
Преимущества использования DIN-реек в электромонтаже
Применение DIN-реек для монтажа оборудования имеет ряд существенных преимуществ:
- Значительная экономия времени при монтаже — оборудование просто защелкивается на рейку
- Высокая плотность монтажа компонентов, экономия пространства в щите
- Удобство подключения проводки
- Аккуратный и организованный вид электрощита
- Легкость обслуживания и замены оборудования
- Универсальность — подходит для компонентов разных производителей
- Экономичность за счет стандартизации
Благодаря этим преимуществам DIN-рейки стали стандартом де-факто в промышленном и бытовом электромонтаже.
Материалы изготовления DIN-реек
DIN-рейки изготавливаются из различных металлов, каждый из которых имеет свои особенности применения:
- Оцинкованная сталь — наиболее распространенный и универсальный вариант
- Нержавеющая сталь — для агрессивных сред
- Алюминий — легкий вес, хорошая коррозионная стойкость
- Медь — для использования в качестве заземляющей шины
Выбор материала зависит от условий эксплуатации и требований к механической прочности и электропроводности.
Особенности монтажа оборудования на DIN-рейку
При монтаже оборудования на DIN-рейку следует учитывать несколько важных моментов:
- Рейка должна быть надежно закреплена на монтажной панели или в корпусе щита
- Оборудование устанавливается на рейку путем защелкивания специальных креплений
- Между компонентами рекомендуется оставлять небольшие зазоры для вентиляции
- Тяжелые устройства могут потребовать дополнительного крепления
- Важно учитывать тепловыделение компонентов при их компоновке
Правильный монтаж обеспечивает надежность работы оборудования и удобство обслуживания.
Применение DIN-реек в различных отраслях
DIN-рейки нашли широкое применение в различных сферах:
- Промышленная автоматизация
- Системы электроснабжения
- Телекоммуникационное оборудование
- Системы безопасности и контроля доступа
- Железнодорожный транспорт
- Возобновляемая энергетика
Универсальность и удобство DIN-реек делают их незаменимыми во многих отраслях, где требуется компактное размещение модульного оборудования.
Выбор подходящей DIN-рейки для конкретного применения
При выборе DIN-рейки необходимо учитывать следующие факторы:
- Тип и количество устанавливаемого оборудования
- Условия окружающей среды (влажность, температура, агрессивные вещества)
- Требуемую механическую прочность
- Необходимость экранирования
- Соответствие стандартам отрасли
Правильный выбор DIN-рейки обеспечит надежность и долговечность монтажа оборудования.
Как подобрать размер DIN-рейки?
Для выбора подходящего размера DIN-рейки следует:
- Определить общую ширину всех устанавливаемых устройств
- Добавить запас 10-15% для возможного расширения
- Учесть необходимые зазоры между компонентами
- Выбрать стандартную длину рейки, ближайшую к полученному значению
Важно не перегружать рейку и оставлять место для обслуживания оборудования.
Тенденции развития технологии DIN-реек
Технология DIN-реек продолжает развиваться, отвечая новым требованиям рынка:
- Разработка реек из новых материалов с улучшенными характеристиками
- Создание специализированных профилей для конкретных применений
- Интеграция дополнительных функций (например, встроенных шин данных)
- Повышение экологичности производства и утилизации
- Адаптация к требованиям миниатюризации оборудования
Эти тенденции способствуют расширению сфер применения DIN-реек и повышению их эффективности.
Что такое DIN-рейка и для чего она нужна? — Электропортал.ру
Частью почти любого электромонтажа является установка модульного оборудования в электрических щитах и ящиках электрических цепей. Для того чтобы облегчить монтаж автоматических выключателей, УЗО и другого модульного оборудования взамен креплению на винт был придуман вид крепления на DIN-рейку. В этой статье мы рассмотрим что из себя представляет DIN-рейка.
DIN-рейка, потому что это аббревиатура, DIN обозначает немецкий стандарт, DIN 43880-1988 «Приборы электрические встроенные. Габаритные и соответствующие им монтажные размеры», где впервые была стандартизирована эта рейка. В России это изделие стандартизировано в ГОСТ Р МЭК 60715-2003 и часто называется рейка монтажная.
DIN-рейки — это длинные металлические пластины, которые составляют основную часть системы монтажа компонентов в стойках шкафов. DIN-рейки предназначены для надежного крепления электрических и промышленных устройств управления, таких как автоматические выключатели, клеммные блоки, блоки питания, исполнительные механизмы, которые располагаются внутри типичного шкафа.
DIN-рейки существуют исключительно для поддержки физических (механических) компонентов, а не в качестве каких-либо соединительных или проводящих элементов внутри более широкой электрической системы. Другими словами, они не являются сборными шинами, хотя в определенных сценариях они могут выполнять роль заземляющей сборной шины.
Преимущества системы DIN-рейки для монтажа компонентов оборудования:
- Экономят время и упрощают работу монтажа — компоненты просто защелкиваются или вставляются на определенное место на рейке, вместо того, чтобы монтировать каждый отдельный компонент на панели;
- Экономят пространство — DIN-рейки обеспечивают плотную конфигурацию компонентов и обеспечивают удобную площадку для соединения внутренних и внешних цепей проводки, что идеально для применения в ограниченном пространстве;
- Они рентабельны как с точки зрения цены на DIN-рейку, так и с точки зрения потенциала, который она предлагает для монтажа с высокой плотностью прилегания — это может значительно сократить общий объем проводки и пространство в шкафу;
- Они способствуют аккуратной и хорошо организованной компоновке компонентов, что лучше для всесторонней безопасности и доступа к обслуживанию;
- Они придерживаются универсальных протоколов определения размеров и монтажа.
Настоящая прелесть системы DIN-рейки заключается в том, что она была разработана (и постоянно совершенствуется) для работы с серией универсальных стандартных ширин и форм крепежа. Тот факт, что системы DIN-рейки сегодня придерживаются фиксированных и согласованных стандартов, означает, что установщикам может быть гарантирована однородность размеров по всему набору соответствующих продуктов, независимо от того, какая компания занимается производством или поставкой различных отдельных деталей.
Монтаж на DIN-рейку
При планировании и установке на монтажную рейку DIN необходимо учитывать некоторые ключевые факторы, основанные на:
- Точное применение, включая расположение и общий вес компонентов на различных участках системы;
- Среда, в которой система будет смонтирована и запущена.
Подобно различным вариантам конфигурации и типам DIN-рейки, физические варианты монтажа самих систем на DIN-рейке довольно разнообразны и включают ряд распространенных материалов и типов кронштейнов.
Большинство британских поставщиков, продающих системы на DIN-рейку, также предлагают различные монтажные комплекты и аксессуары, которые могут включать в себя различные виды монтажных зажимов, кронштейнов и торцевых крышек, чтобы помочь поддерживать систему рельсов, удерживающую ваши компоненты внутри шкафа. Факторы окружающей среды особенно важны при выборе типа DIN-рейки и креплений, которые вы собираетесь установить. Вдобавок обратите внимание на:
- Потенциальное воздействие субоптимальных условий окружающей среды;
- Материалы корпуса и панельные конструкции;
- Доступность охлаждения и диапазон рабочих температур компонентов;
- Требования к защите;
- Соединения и проводка;
- Дополнительные функциональные требования.
DIN-рейки и монтажные кронштейны из нержавеющей стали считаются одними из самых надежных в большинстве случаев, хотя они редко бывают наиболее экономически эффективными. Варианты оцинкованной стали — очень распространенный универсальный вариант, обеспечивающий впечатляющую стабильность в сочетании с довольно дешевыми ценами на базовые установки.
Тем не менее, более экономичные альтернативы, такие как оцинкованная сталь, могут работать уже не так хорошо во влажных средах, где существует больший риск коррозии — в таком сценарии анодированный алюминий является популярной альтернативой. Если система DIN-рейки также предназначена для функционирования в качестве заземляющей шины, то медь может быть лучшим вариантом, хотя это может сопровождаться некоторыми потенциальными предостережениями относительно долгосрочной жесткости и прочности опоры в определенных сложных условиях.
EDR35: DIN-рейка. Электротехника Klemsan. КИП-Сервис: промышленная автоматика.
Главная Электротехника Klemsan Перфолотки, DIN-рейки, хомуты EDR35
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Кабель-каналы, монтажная рейка, маркировки клемм, проводов, кабельные вводы, аксессуары для клемм, перемычки | Письмо | 263 KB |
Документация и ПО
1 файл, 263 KB
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
DR7,5 | В наличии | 757 | Купить |
DR15 DIN-рейка 35х15 (перфориров., L=2м) | В наличии | 1 110 | Купить |
DNR-3-1,0-1000 DIN-рейка 35х7,5мм (перфорированная, оцинкованная, 1000 мм) | В пути | 173 | Купить |
DNR-3-1,0-2000 DIN-рейка 35х7,5мм (перфорированная, оцинкованная, 2000 мм) | В пути | 332 | Купить |
totalkip.ru/report.local/photo/photo1/Foto_klemsan_4656.jpg»>
ru/Img/icon_price/no_photo.gif»>Широкий диапазон модульных устройств на
Все устройства устанавливаются на DIN‑рейку и выполняют различные функции.
Легко удовлетворяющие всем требованиям модульные приборы занимают на рынке лидирующие позиции.
| Параметр | Значение |
|---|---|
| Материал | Сталь |
| Материал покрытия | Цинк |
| Перфорация длина | 15 мм |
| Перфорация ширина | 6 мм |
| Толщина | 0,8 мм |
| Толщина покрытия | 3 мк |
| Ширина | 35 мм |
Руководство Hitaltech по корпусам на DIN-рейку
DIN-рейки(DIN расшифровывается как «Deutsche Institut für Normung» или «Немецкий институт стандартов») — это всемирно стандартизированная система крепления компонентов на рейке, используемая в стойках для оборудования для надежного крепления электронных компонентов, таких как клеммные колодки. Как объясняет Hitaltech, корпуса на DIN-рейке обеспечивают дополнительный уровень защиты ваших компонентов.
Что такое корпус на DIN-рейке?
Корпуса для DIN-рейкизащищают любые компоненты, установленные на DIN-рейке, а также могут выступать в качестве самостоятельных разъемов. Доступные в различных размерах, материалах и степени защиты IP, корпуса на DIN-рейку от Hitaltech могут быть установлены на рейках, стенах или панелях.
Как работают корпуса на DIN-рейке? Корпуса
на DIN-рейку монтируются на металлическую рейку стандартного размера в стойке, чтобы обеспечить безопасный и полностью индивидуальный корпус, отвечающий вашим конкретным требованиям.
Корпуса для DIN-рейки доступны для стандартных размеров DIN-рейки 35 мм, 32 мм или 15 мм.
Для чего используется корпус на DIN-рейке?
Корпуса, также известные как корпуса на DIN-рейке, часто используются в измерительных, контрольных и контрольно-измерительных устройствах. Однако, учитывая их настраиваемый характер, доступность и простоту установки, корпуса на DIN-рейку можно использовать для любых промышленных применений.
Какие существуют типы корпусов на DIN-рейку?
Компания Hitaltech предлагает множество различных корпусов, в том числе следующие:
Корпуса на DIN-рейку
Hitaltech предлагает широкий выбор высококачественных корпусов для вашей электроники, включая настраиваемые корпуса на DIN-рейку для размещения всех ваших различных встраиваемых платформ .
Корпуса со степенью защиты IP
Мы также поставляем широкий ассортимент корпусов со степенью защиты IP, подходящих для использования вне помещений или во влажной среде.
Независимо от того, насколько сложным является ваше приложение, у нас есть корпус со степенью защиты IP для этой работы.
Портативные корпуса
Наш широкий ассортимент портативных и карманных корпусов был разработан с учетом требований как OEM-производителей, так и любителей. Наши компактные корпуса изготовлены из АБС-пластика и представлены в различных размерах.
Как правильно выбрать корпус
Прежде чем выбрать корпус на DIN-рейку, необходимо учитывать следующее:
- Тип корпуса корпус или установить корпус на рейку. Первый тип является наиболее распространенным типом конфигурации корпуса. Мы предлагаем готовые корпуса на DIN-рейку и настраиваемые портативные корпуса.
- Среда применения – Существуют специальные конструкции корпусов и материалы для применения вне помещений. Погодозащищенные корпуса со степенью защиты IP обеспечивают защиту в условиях дождя, погружения в воду или коррозии, а корпуса из поликарбоната подходят для DIN-рейки из любого материала.
- Точная конфигурация – Какой тип DIN-рейки вы будете использовать? Сколько модулей вам нужно? Какие разъемы вы будете устанавливать и сколько? Нужна ли вашему корпусу вентиляция, видимость дисплея или определенный класс защиты IP? Это все полезные вопросы, которые следует учитывать при выборе корпуса.
Купите корпус для DIN-рейки в Hitaltech сегодня
Компания Hitaltech уже более 35 лет создает высококачественные соединительные технологии и корпуса для электронных и электрических приложений. Наш широкий ассортимент высококачественной продукции был разработан с заботой о наших клиентах. Если вы ищете профессиональные соединительные технологии и корпуса, у нас есть все, от разъемов «провод-плата» до ручных корпусов.
Если вы хотите узнать больше о наших продуктах, в том числе о наших соединительных технологиях и корпусах, свяжитесь с нами сегодня по телефону +44 (0)1253 89.9910 или по электронной почте [email protected]. Команда Hitaltech всегда готова ответить на любые ваши вопросы.
Артикул
DIN-рейки Для… Все | Хакадей
- автор: Аль Уильямс
Одна из замечательных особенностей Интернета заключается в том, что он позволяет людям узнавать, чем занимаются другие люди, даже если обычно они мало общаются друг с другом. Например, на некоторых предприятиях DIN-рейки являются частью повседневной жизни. Но долгое время они не были очень распространены в хобби-электронике. Хотя рельсы дешевы, коробки для рельсов не всегда легко или дешево достать, но 3D-печать предлагает решение для этого.
Таким образом, в то время как промышленный мир использует эти удобные рельсы в течение десятилетий, мы начинаем видеть, что хобби-проекты включают их все чаще, и такие люди, как [Makers Mashup], открывают для себя их и находят способы использовать их в проектах и демонстрируют их в этом видео, также встроенное ниже.
Если вы еще не сталкивались с ними, DIN-рейки представляют собой полосу металла, изогнутую в определенной форме с целью установки оборудования, такого как автоматические выключатели. Типичная рейка имеет ширину 35 мм и шляповидное поперечное сечение, что и привело к названию «цилиндрической» рейки. Канал 25 мм позволяет скрыть проводку, а на поверхности есть отверстия, позволяющие закрепить рейку на стене или в шкафу. Их иногда называют рельсами или секциями типа O или типа Ω.
Есть и другие профили. C-образная рейка имеет форму буквы C, и вы также можете догадаться, как выглядит секция G. Рельсы также бывают разной высоты, но чаще всего встречается 35 мм. Однако есть рельсы 15 мм и 75 мм.

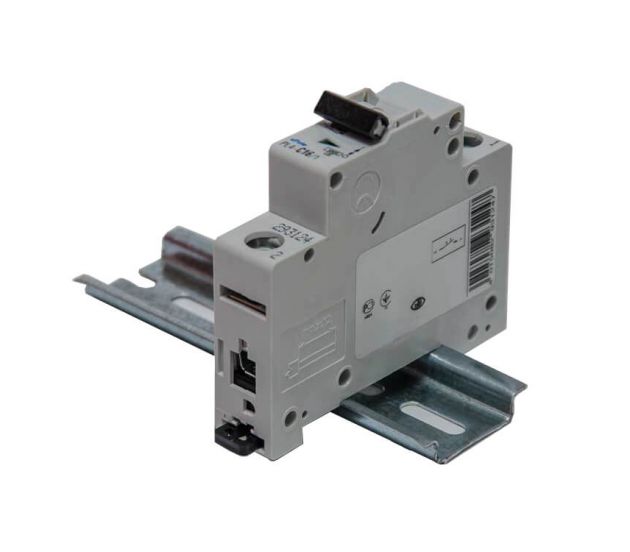

Устройство, прикрепленное к DIN-рейке. Устройства прижимаются к «полям» цилиндра, когда верх шляпы прикреплен к стене или переборке. Иногда вы можете услышать ширину рельса, выраженную в «модулях». Ширина модуля составляет 17,5 мм, поэтому ширина трехмодульного устройства составляет 52,5 мм.
