Что такое электропроводка и для чего она нужна

Электропроводка — это система проводов и кабелей, предназначенная для распределения электроэнергии внутри зданий и сооружений. Она обеспечивает подключение электроприборов, освещения и других потребителей к источнику питания.

Основные функции электропроводки:

• Передача электроэнергии от вводного устройства к конечным потребителям
• Распределение электричества по разным цепям и помещениям
• Защита от коротких замыканий и перегрузок
• Обеспечение удобного управления освещением и электроприборами

Правильно спроектированная и смонтированная электропроводка гарантирует безопасность и надежность системы электроснабжения здания. Поэтому к ее устройству предъявляются строгие требования.

Основные виды электропроводки

Существует несколько основных видов электропроводки, различающихся по способу прокладки и используемым материалам:

Открытая проводка

При открытом монтаже провода и кабели прокладываются по поверхности стен, потолков и других строительных конструкций. Открытая проводка может быть:

• Наружной — провода крепятся непосредственно к поверхности
• В коробах, лотках, на тросах
• В трубах, закрепленных на поверхности

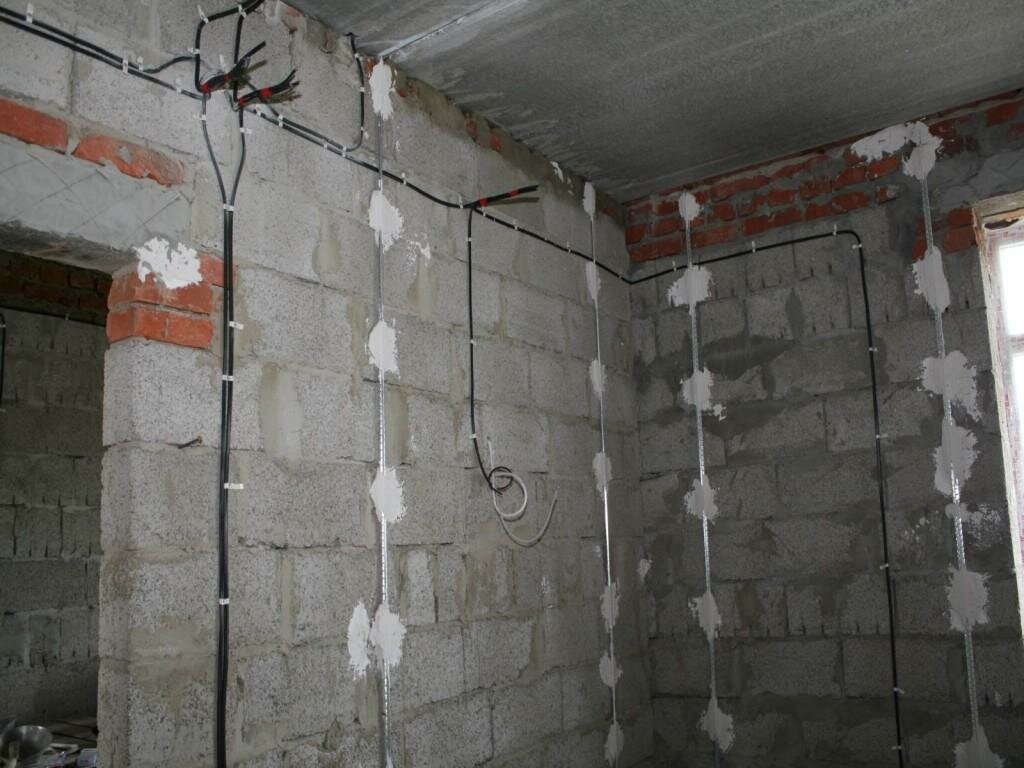

Скрытая проводка

Скрытый монтаж предполагает прокладку проводов и кабелей внутри строительных конструкций — в штробах, пустотах, под штукатуркой и т.д. Варианты скрытой проводки:

• В стенах из кирпича, бетона, гипсокартона
• В полу и потолочных перекрытиях
• Под слоем штукатурки
• В пустотах за подвесными потолками

Проводка в трубах

Прокладка проводов в специальных защитных трубах обеспечивает высокую степень механической защиты. Используются трубы:

• Металлические (стальные)
• Пластиковые (ПВХ, полиэтиленовые)
• Гофрированные (гибкие)

Методы монтажа электропроводки

При устройстве электропроводки применяются различные методы монтажа:

Тройниковая система

При тройниковой системе ответвления к потребителям выполняются через соединительные коробки (тройники). Это экономичный способ, но требующий большого количества соединений.

Шлейфовая система

В шлейфовой системе провода идут непрерывной линией от одной точки подключения к другой. Это упрощает монтаж, но увеличивает расход кабеля.

Радиальная система

При радиальной схеме от распределительного щита к каждому потребителю прокладывается отдельная линия. Это повышает надежность, но требует больше проводов.

Выбор оптимального вида электропроводки

При проектировании электропроводки важно правильно выбрать способ монтажа с учетом особенностей помещения и требований к системе. Основные критерии выбора:

• Назначение помещения (жилое, общественное, производственное)
• Условия эксплуатации (влажность, температура, агрессивная среда)
• Конструкция здания и материалы стен
• Эстетические требования к внешнему виду
• Удобство обслуживания и возможность замены проводки
• Экономическая целесообразность

Для типовых жилых помещений оптимальным вариантом обычно является скрытая проводка в штробах или за гипсокартоном. В промышленных зданиях часто применяется открытая проводка в трубах или кабельных лотках.

Преимущества и недостатки разных видов проводки

Каждый способ монтажа электропроводки имеет свои плюсы и минусы:

Открытая проводка

Преимущества:

• Простота монтажа и обслуживания
• Легкость замены и модернизации
• Низкая стоимость монтажных работ

Недостатки:

• Ухудшение внешнего вида помещения
• Уязвимость к механическим повреждениям
• Подверженность внешним воздействиям

Скрытая проводка

Преимущества:

• Эстетичный внешний вид
• Защищенность от повреждений
• Пожаробезопасность

Недостатки:

• Сложность монтажа и ремонта
• Высокая стоимость работ
• Проблемы при замене проводки

Проводка в трубах

Преимущества:

• Высокая механическая защита
• Возможность замены проводов
• Пожаробезопасность

Недостатки:

• Сложность прокладки в готовых помещениях
• Дороговизна материалов
• Ограниченная гибкость системы

Требования к современной электропроводке

Современная электропроводка должна соответствовать ряду важных требований:

• Безопасность — надежная изоляция, защита от коротких замыканий
• Надежность — использование качественных материалов
• Достаточная мощность — с запасом на перспективу
• Удобство эксплуатации — доступ для обслуживания
• Эстетичность — аккуратный монтаж, скрытая прокладка
• Экономичность — оптимальное сечение проводов
• Возможность модернизации в будущем

При проектировании электропроводки важно учитывать все эти аспекты и выбирать оптимальные решения для конкретного объекта. Только грамотно спроектированная и правильно смонтированная проводка обеспечит безопасную и надежную работу электрооборудования.

Электропроводка | это… Что такое Электропроводка?

ТолкованиеПеревод

Электропроводка

11.6. Электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями и защитными конструкциями

Источник: ТСН 23-306-99: Теплозащита и энергопотребление жилых и общественных зданий. Сахалинская область

3.3.98 электропроводка : Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри конструктивных строительных элементов зданий и сооружений.

[ title=»Правила технической эксплуатации электроустановок потребителей»] [3]

Источник: СТО Газпром 2-2.3-141-2007: Энергохозяйство ОАО «Газпром». Термины и определения

Электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри строительных конструктивных элементов зданий и сооружений

Источник: Правила эксплуатации электроустановок потребителей

Электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри строительных конструктивных элементов зданий и сооружений

Источник: snip-id-2786: Правила эксплуатации электроустановок потребителей

86 электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, приложенная по поверхности или внутри строительных конструктивных элементов зданий и сооружений

^* Здесь и далее в определение МЭК внесено редакционное изменение.

^** Здесь и далее научно-техническое содержание определения отличается от определения МЭК (см. приложение).

Источник: ГОСТ 24291-90: Электрическая часть электростанции и электрической сети. Термины и определения оригинал документа

Смотри также родственные термины:

6.4.1. ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ

Электропроводка СА

п. 6.1.8

—

Определения термина из разных документов: ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации внутренняя

6.4.5

Определения термина из разных документов: Электропроводка систем автоматизации внутренняя

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации наружная

6.4.4

Определения термина из разных документов: Электропроводка систем автоматизации наружная

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации открытая

6.4.2

Определения термина из разных документов: Электропроводка систем автоматизации открытая

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации скрытая

6.4.3

Определения термина из разных документов: Электропроводка систем автоматизации скрытая

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

Нужно сделать НИР?

Синонимы:

проводка, электролиния

• электроприемники третьей категории
• ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ

Полезное

Что такое электропроводка

Главная » Разное

Опубликовано: 04.

11.2022

Когда кто-то интересуется электромонтажом здания, квартиры или дома, понимание электропроводки имеет важное значение. Электропроводка действительно является центральным элементом любой электроустановки . Чтобы помочь вам полностью понять вашу электрическую установку, мы предлагаем базовое информационное руководство по электропроводке. Узнать подробнее об этом можно перейдя по ссылке https://elektrikru.ru/uslugi-elektrika-v-moskve/zamena-provodki-v-kvartire/.

Содержание

1. Какова роль электропроводки?
2. Важность выбора кабелей для своей электропроводки
3. Выберите правильную электрическую мощность

Какова роль электропроводки?

Электропроводка обеспечивает распределение тока в квартире, доме или в здании. Он состоит из серии электрических проводов и кабелей, которые питают электрические источники здания. Все эти кабели подключены к общему распределительному щиту. Они устроены таким образом, чтобы создать определенную гармонию в распределении тока для питания электрических розеток, точек освещения и т. д.

Как вы уже поняли, электрическая проводка подобна большой цепи, которая подает ток в нужные места и с правильными электрическими кабелями.

Важность выбора кабелей для своей электропроводки

Чтобы избежать каких-либо проблем с эксплуатацией и безопасностью электропроводки, важно сделать правильный выбор с точки зрения используемых кабелей и электрических проводов . Существует несколько типов электрических кабелей разного сечения и мощности. Вы заметите, что некоторые кабели тоньше, а другие толще. Толщина кабеля, так сказать, пропорциональна количеству тока, которое он пропускает. Таким образом, толстый кабель будет пропускать больший ток (интенсивность), чем тонкий кабель.

Выберите правильную электрическую мощность

Напряженность электрического кабеля соответствует его сечению. Сечение кабеля должно соответствовать мощности питаемой цепи.

Вот несколько примеров сечений кабеля, которые можно использовать для питания различных источников электроэнергии:

• Кабель 1,5 мм²: цепь освещения 10 А
• Кабель 2,5 мм²: обычные электрические розетки на 16 А.
• Кабель 6 мм²: электрические розетки стиральной машины на 32 ампера

Наши советы по надежной электропроводке
Чтобы обеспечить безопасность вашей будущей электроустановки , прислушайтесь к нашим советам:

Выбирайте кабели в соответствии с их назначением: Вы ищете кабели для электрических розеток? Для питания точек освещения? Мы говорили вам ранее, что вам придется использовать разные кабели. Чтобы быть уверенным в правильности выбора кабеля, советуем вызвать электрика.





Помогла вам статья?

Рейтинг

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

Типы систем электропроводки и методы электромонтажа

Содержание

Что такое электропроводка?

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Методы систем электропроводки с подключением

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может сделать с помощью двух методов, которые

• Система соединительных коробок или тройниковая система
• Петля – в системе

Они обсуждаются следующим образом:

Соединительная коробка или тройник или соединительная система

В этом методе проводки соединения с приборами выполняются через соединения. Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Петля или петлевая система

Этот метод проводки используется повсеместно. Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде серии петель от одной точки к другой, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

Преимущества петлевого метода подключения

• Не требует соединительных коробок и экономит деньги
• В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
• Обнаружение неисправности упрощается, поскольку точки расположены только на розетках, чтобы к ним был доступ.

Недостатки контурного подключения

• Требуемая длина проводов или кабелей больше, поэтому падение напряжения и потери в меди больше
• Зацикливание – в выключателях и патронах для ламп, как правило, затруднено.

Related Posts:

• Типы диодов и их применение
• Различные типы реле, их конструкция, работа и применение

Различные типы систем электропроводки

Обычно используются следующие типы внутренней электропроводки:

Деревянный кожух и накидная проводка

CTS или TRS или проводка в оболочке из ПВХ

Провода в свинцовой или металлической оболочке

Кабелепровод

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где для соединения и монтажа проводки используются стальные и ПВХ трубы).

• Поверхностный или открытый Тип кабелепровода
• Заглубленный, скрытый или подземный кабелепровод

Кабельная скоба

Эта система электропроводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда, в оболочке и защищенных от непогоды кабелей), плетеных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому она не подходит для жилых помещений. В настоящее время использование системы проводки с шипами закончилось.

Преимущества проводки с шипами:

• Простая и дешевая система проводки
• Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
• Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
• Монтаж системы проводки с шипами прост и удобен.
• В этой системе проводки можно легко выполнить настройку, например. изменение и дополнение.
• Осмотр прост и удобен.

Недостатки проводки с шипами:

• Внешний вид не очень.
• Проводка с зажимом не может использоваться для постоянного использования, поскольку после некоторого времени использования может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.

• это не долговечная система проводов из-за погодных условий, риска возгорания и износа.
• его можно использовать только на 250/440 вольт при низкой температуре.
• Всегда существует риск возгорания и поражения электрическим током.
• нельзя использовать в важных и секретных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Related Posts:

• Различные типы датчиков с приложениями
• Типы солнечных панелей и какая из них лучше?

Проводка с кожухом и крышкой

Система проводки с кожухом и крышкой была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой. Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

Преимущества проводки с кожухом:

• Это дешевая система проводки по сравнению с системами проводки в оболочке и кабелепроводе.
• Это прочная и долговечная система электропроводки.
• В этой системе проводки можно легко выполнить настройку.
• Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
• Оставайтесь в полевых условиях в течение длительного времени благодаря прочной изоляции крышки и кожуха.
• Защищен от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.

Недостатки Корпус Заглушка Проводка:

• Существует высокий риск возгорания системы обсадной и защитной проводки.
• Не подходит для кислотных, щелочных и влажных условий
• Дорогостоящий ремонт и необходимость в дополнительных материалах.
• Материал, который сложно найти в современном
• Белые муравьи могут повредить корпус и покрытие из дерева.

Related Posts:

• Типы электрических проводов и кабелей
• Типы электрических чертежей и диаграмм

Реечная проводка (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS круглой овальной формы используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям. Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы крепятся к деревянной рейке с помощью латунных хомутов (пряжек), уже закрепленных на рейке латунными штифтами и расположенных на расстоянии 10 см для горизонтальных и 15 см для вертикальных ветвей.

Преимущества реечной электропроводки

• Простая и легкая установка электропроводки
• дешевле по сравнению с другими системами электропроводки
• Парафраз хороший и красивый
• Простой ремонт
• прочный и долговечный
• В этой системе проводки можно легко выполнить настройку.
• меньше вероятность утечки тока в системе электропроводки

Disad преимущества Batten Wiring

• Нельзя устанавливать во влажных, химических воздействиях, на открытых и открытых площадках.
• Высокий риск пожаров
• Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
• Толстые провода нельзя использовать в системе электропроводки.
• Подходит только ниже 250 В.
• Нужно больше кабелей и проводов.

Проводка со свинцовой оболочкой

В этом типе проводки используются жилы, изолированные ВИР и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке входа для защиты от электролитического действия вследствие утечки тока и для обеспечения безопасности в случае, если оболочка окажется под напряжением. Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанный пост:

Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

Кабелепровод

Существует два дополнительных типа кабелепровода в зависимости от установки трубы

• Наземный кабелепровод
• Скрытый кабелепровод

Поверхностная проводка кабелепровода

Если кабелепроводы проложены на крыше или стене, они называются поверхностными кабелепроводами. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Скрытая проводка кабелепровода

Если трубопроводы спрятаны в стенных пазах с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводах стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностный кабелепровод) или заглубляются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Канал защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или в зданиях, подверженных пожару. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу. Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Типы кабелепроводов

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных), которые показаны на рисунке выше.

• Металлический кабелепровод
• Неметаллический трубопровод

Металлический кабелепровод:

Металлические кабелепроводы изготавливаются из стали, которая очень прочная, но и дорогая.

Существует два типа металлических кабелепроводов.

• Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонколистовой стали)
• Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)

Неметаллический кабелепровод:

В настоящее время в качестве неметаллического кабелепровода используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Размер кабелепровода:

Обычные кабелепроводы доступны в различных размерах: 13, 16,2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем электропроводки

• Это самая безопасная система электропроводки (скрытый отжим кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки)
• Отсутствие риска механического износа и возгорания в случае металлических труб.
• Можно легко выполнить настройку в соответствии с будущими потребностями.
• Простой ремонт и техническое обслуживание.
• Нет риска повреждения изоляции кабелей.
• безопасен от коррозии (в случае трубы из ПВХ) и пожаробезопасен.
• Может использоваться даже во влажных, химических и задымленных помещениях.
• Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
• Надежная и популярная электропроводка.
• устойчивая и долговечная система электропроводки.

Недостатки кабельных систем

• Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб Тройники и колена и т. д.
• Очень трудно найти дефекты проводки.
Установка
• непростая и непростая.
• Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
• Очень сложно управлять дополнительным соединением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки в следующих постах. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо.0020

Схемы подключения и установки солнечной панели

Батареи, электрические соединения и схемы

Схемы однофазной и трехфазной проводки (1-фазная и 3-фазная проводка)

Схемы подключения питания и управления трехфазным двигателем

Типы электропроводки – определение, заключение и ответы на часто задаваемые вопросы

Для распределения электроэнергии по всему дому к распределительному щиту коммунальной компании необходимо подключить широкий спектр электрических аксессуаров. Эта статья расскажет вам о различных типах проводки, типах разъемов проводки и их применении.

Что вы понимаете под термином проводка?

Под электропроводкой понимается процесс распределения электроэнергии по проводам таким образом, чтобы максимизировать эффективность использования проводников электропроводки в здании или в конкретном помещении для достижения лучшего контроля нагрузки.

Что такое электропроводка?

Электропроводка представляет собой монтаж кабелей, по которым питание распределяется между различными устройствами, связанными с электричеством, структурированным образом для обеспечения непрерывного энергоснабжения. К таким устройствам относятся предохранители, выключатели, розетки, фонари, вентиляторы и т. д.

Под электропроводкой понимается процесс распределения электроэнергии по проводам способом, оптимизированным для удовлетворения электрических, а также экономических требований определенного места. Он подключается к электроснабжению методично, чтобы обеспечить отсутствие перебоев в электроснабжении.

Если электропроводка в строении, например, в здании, установлена ​​правильно, управление и распределение нагрузки будут улучшены. Эти проводники в этом месте, здании, доме и т. Д. Доступны для недорогого использования и могут использоваться для различных целей.

Можно приобрести различные виды проводов, каждый из которых служит определенной цели. Все эти провода доступны на рынке. Прежде чем приступить к электрическому проекту, требующему электрических соединений, человек должен ознакомиться с различными типами проводов и различными типами соединений электропроводки. Это необходимо, чтобы определить, какой тип электропроводки будет наиболее подходящим для проводной конструкции.

Типы электропроводки

Различные типы электропроводки и типы разъемов проводки представлены ниже:

Тройниковая система или система соединительных коробок

С помощью этой проводки можно подключать различные приборы. Поскольку он не требует чрезмерного сечения кабеля, он идеально подходит для временных установок, поскольку он экономичен.

Петля в системе

Эта система используется, поэтому лампы и другие приборы подключаются параллельно, чтобы обеспечить индивидуальное управление каждым устройством. Они легко доступны и их легко получить для обнаружения ошибок.

Проводка с скобами

В этой проводке используются провода с изоляцией из ВИР или ПВХ, провода сплетаются и крепятся к стенам и потолку с помощью фарфоровых, деревянных или пластиковых скоб. Поскольку это скорее временное решение, его нельзя использовать в домашних условиях. Возьмем, к примеру, структуру, которая сейчас находится в стадии разработки.

Реечная проводка

В этой конфигурации проводки используются кабели TRS с одной, двумя и тремя жилами. Эти кабели могут быть стойкими к пару и химическим веществам и водостойкими. Он имеет низкую стоимость по сравнению с любой другой системой электропроводки, которая может использоваться в электрической цепи.

Кожух и защитная проводка

Деревянные корпуса защищают кабели VIR в этой конфигурации проводки. Это практика, которая больше не используется в настоящее время. Ремонт значительно упрощается, когда фаза и нулевой провод вставляются в свои гнезда по отдельности.

Провода со свинцовой оболочкой

Это электрические проводники, заключенные в алюминиевый сплав, который на 95% состоит из свинца, и имеют оболочку, защищающую их от атмосферы. Этим покрытием кабели защищены от атмосферной коррозии и повреждений, вызванных влагой и механическими воздействиями.

Кабелепровод

Дальнейшее подразделение этого вида электропроводки выглядит следующим образом:

Поверхностный кабелепровод: это тип электропроводки, который обычно прокладывается на поверхности стены или потолка. На этом этапе через равные промежутки просверливаются отверстия, а для соединения трубопровода с отверстиями используются заглушки.

• Скрытая электропроводка: этот тип электропроводки скрыт в стенах путем штукатурки с использованием пластиковой или металлической трубы. Они снова делятся на следующие категории в зависимости от типа трубопровода:
• Metallic Conduit: они изготовлены из стали, дорогого, но очень прочного материала. Еще раз, металлический трубопровод можно разделить на следующие категории:
Трубопровод класса A
• : он определяется как тонкий слой стального листа, также называемый кабелепроводом малого сечения.
Трубопровод класса B
• : часто называемый кабелепроводом высокого сечения, кабелепровод класса B характеризуется толстыми слоями стальных листов.
• Неметаллический кабелепровод: в этом кабелепроводе используются гибкие и простые провода, которые изгибаются подобно кабелепроводу из твердого ПВХ.

Электрические провода

Термин «провод» используется для обозначения одного электрического проводника или одного канала, способного проводить электричество. Часть провода, по которой течет электрический ток, называется проводником. Он может быть изготовлен из меди, алюминия или алюминия с медным покрытием, который затем заключен в непроводящее пластиковое покрытие. С другой стороны, термин «кабель» относится к сборке одного или нескольких таких проводов по-разному (бок о бок, в жгуте и т. д.) для передачи электрического тока.

При работе с различными приложениями и установками необходимо иметь четкое представление о правилах Национального электротехнического кодекса (NEC) в отношении типов проводов и свойств этих проводов. Следующие аспекты электрических кабелей должны быть приняты во внимание, чтобы сделать осознанный выбор относительно состава:

• Размер проводов: Калибр проводов отвечает за определение диапазонов размеров проводов. Цифры 10, 12, 14, 18 и т. д. являются типичными диаметрами проволоки. Предположим, что примерно для десяти ампер вам понадобится провод калибра 18. Кроме того, для 100 Ампер необходим провод с сечением 2.
• Буквенные обозначения проводов: Согласно Инструкции NEC, изоляция типов проводов обозначается определенными буквами. Электрические изоляции бывают различных конфигураций; некоторые более распространенные из них включают THHN, THWN, THW и THHN. Что обозначают эти буквы?
  • H означает «термостойкость».
  • HH означает «высокая термостойкость», что означает, что материал может выдерживать температуры до 194 градусов по Фаренгейту.
  • N-нейлон обеспечивает сопротивление.
  • Т-термопластовая изоляция
  • W- Подходит для влажных помещений
  • X-Coating представляет собой синтетический полимер, устойчивый к огню.

Цветовые коды электрических проводов

При работе с электрическими цепями существует множество типов проводов, каждый из которых имеет свой уникальный цветовой код. Эти цветовые коды часто устанавливаются центральными властями для облегчения разработки стандартных операционных процедур.

• Красные провода — это те, по которым течет ток, и они называются «под напряжением».
• Провода с белым оттенком всегда считаются нейтральными (нулевые провода тоже черные).
• Провода зеленого оттенка обычно используются всякий раз, когда выполняется заземление или заземление.
• Черные провода — это Hotwires. Эти провода используются для розеток и выключателей.
• Синие и желтые провода указывают на то, что они являются горячими проводами и используются для различного оборудования.

Заключение

Весьма вероятно, что каждый человек на планете, пользующийся электричеством, знает о вкладе проводов и кабелей. Поскольку существование проводов и кабелей так широко известно, мы можем с уверенностью сказать, что их длина — это то, что удерживает весь земной шар вместе. Кроме того, ученые разработали проволоку, которая в тысячу раз тоньше, чем одна прядь человеческого волоса. Этот провод был изобретен учеными (длина провода всего один атом в длину и четыре атома в ширину).

Поэтому с появлением технологий необходимо знать о различных типах проводки и типах разъемов проводки, так как именно они не только удерживают подключенными гаджеты, но и через них возможна человеческая жизнь.

Часто задаваемые вопросы

1. Какие виды опасностей возникают при работе с электропроводкой?

A. Во всех современных домах и постройках есть электрические провода. Поэтому его установка является важной частью строительства. Даже самая простая ошибка проводки может привести к катастрофическому возгоранию, как мы видели много раз. Провода нуждаются в надлежащей изоляции и никакой обрезки. Любые надрезы могут вызвать короткое замыкание и привести к повреждению конструкции.

2. Почему важно использовать цветовую маркировку проводов в электрической цепи?

A. Кабели с цветовой маркировкой используются в таком оборудовании, как телевизор и холодильник. Государственный регулирующий орган устанавливает эти цветовые коды, чтобы обеспечить универсальность применения электрических проводов и гарантировать, что технические специалисты могут работать в соответствии с согласованным образом, независимо от цвета проводов. Из-за возможности возгорания или короткого замыкания при соприкосновении токоведущего и нейтрального проводов необходимо соблюдать соответствующую цветовую маркировку.
