Что такое гистерезис газового котла отопления и ГВС: кратко и понятно
Современные системы отопления требуют настройки множества параметров, и гистерезис является одним из важнейших из них. Это сказывается не только на тепловом комфорте дома, но и на расходах на отопление. Проверьте, к чему относится этот параметр и как его правильно настроить!
СодержаниеПоказать
- 1 Что такое гистерезис температуры?
- 1.1 Что означает гистерезис котла центрального отопления?
- 1.2 Что означает гистерезис ГВС?
- 2 Оптимальный гистерезис котла
- 3 Оптимальный гистерезис пеллетной печи
- 4 Оптимальный гистерезис печи для эко-горошка
- 5 Гистерезис газового котла
- 6 Оптимальный гистерезис масляной печи
- 7 Гистерезис комнатного регулятора
- 8 Какой гистерезис используется для теплого пола?
Что такое гистерезис температуры?
При выборе дизайна дома большинство людей обращают внимание не только на его архитектуру, но и на возможные затраты на его содержание. Несомненно, наиболее важным фактором в этом отношении является отопление, потому что в нашем климате отопительный сезон часто длится более полугода.
На эти затраты в значительной степени влияют объем здания и технология его строительства — определенно, выбрав энергоэффективный дом, вы можете ограничить потери тепла, что приведет к более низким счетам.
Затраты на отопление дома также зависят от правильного выбора системы отопления, а затем и от ее правильной эксплуатации. Помогают в этом современные контроллеры, используемые для определения рабочих параметров котла отопления. Одним из таких параметров, влияющих на потребление энергии (но и тепловой комфорт), является гистерезис.
Функция регулировки гистерезиса позволяет вам определять температуру, при которой нагревательное устройство включается и выключается. Сам гистерезис — печи или ГВС — означает разницу между заданной температурой в установке и фактической температурой, при которой устройство будет активировано для достижения заданной температуры.
С помощью гистерезиса можно регулировать работу нагревательного устройства в соответствии с потребностями, т.е. предотвратить его слишком частое включение, что приводит к более высокому потреблению энергии, или слишком редкое включение, что, в свою очередь, отрицательно сказывается на эффективности установки.
Что означает гистерезис котла центрального отопления?
По определению, описанному выше, гистерезис котла ЦО — это не что иное, как разница между заданной температурой и температурой возврата в режим работы устройства.
Предположим, вы установили заданную температуру котла на 55 o C, а гистерезис на 3 o C.
При достижении температуры 55 o C котел автоматически перейдет в поддерживающий режим. Устройство запустится только тогда, когда фактическая температура упадет до 52 o C, то есть на 3 o C, потому что именно так определялся гистерезис.
Что означает гистерезис ГВС?
Таким же образом можно объяснить, что такое гистерезис ГВС, т. е. котла, который нагревает техническую воду. В этом случае устройство также включится только тогда, когда датчик покажет, что температура упала с заданного значения на определенное значение. Если гистерезис установлен на 5 o C, а заданная температура составляет 55 o C, насос ГВС будет запущен, когда фактическая температура воды упадет до 50 o C.
Однако стоит отметить, что эффективность гистерезиса ГВС зависит от расположения датчика температуры в котле. Вода остывает снизу, поэтому лучше, если датчик будет собирать данные с этой части устройства. Тогда проще решить, как установить гистерезис ГВС, потому что при определенном перепаде температуры в нижней части котла более теплая вода из его верхней части еще некоторое время будет поступать в краны.
В этом случае гистерезис может быть немного больше. В свою очередь, при настройке датчика указывается меньшее значение этого параметра — иначе вода будет слишком остывать и потребует гораздо более продолжительной работы прибора.
Оптимальный гистерезис котла
Вы уже знаете, что такое гистерезис котла, теперь пора объяснить, каким должно быть его оптимальное значение. Начнем с того, что многие печи имеют заводское значение для этого параметра, и его нельзя изменить.
По возможности соблюдайте общие правила:
- больший гистерезис — означает более длительные перерывы в работе устройства и, следовательно, риск чрезмерного охлаждения помещений, нагрева, что потребует соответственно более продолжительной работы котла;
- более низкий гистерезис — позволяет поддерживать тепловой комфорт на оптимальном уровне и требует более частой, но и более короткой работы печи.
Частый запуск устройства с низким гистерезисом способствует его более быстрой работе, а также потреблению довольно большого количества энергии для самого запуска. В свою очередь, поддержание высокого гистерезиса вызывает большие колебания температуры, но с другой стороны, такой способ отопления дома считается более экономичным.
Оптимальный гистерезис пеллетной печи
Пеллеты — это твердое топливо в виде прессованной стружки, которая довольно быстро воспламеняется, а затем так же быстро горит. Это следует учитывать при определении оптимального уровня гистерезиса пеллетного котла.
Так какой гистерезис на котле будет лучшим? В этом случае он должен иметь довольно низкое значение — около 2-3 o C. Благодаря этому можно поддерживать нужную температуру и при этом экономить на расходах на отопление. Слишком большие колебания температуры заставят котел потреблять намного больше топлива, чтобы выровнять его до ожидаемого уровня.
Оптимальный гистерезис печи для эко-горошка
Эко-горошек — это топливо из каменного угля или лигнита, которое медленно воспламеняется, но сохраняет тепло в течение длительного времени. Гистерезис печь для угля, как правило, установлена на уровне приблизительно 2 из C, хотя эта величина зависит от многих дополнительных факторов, например. Настройки вентилятора и время остановки и поднос. Неправильная конфигурация может стать причиной, например, выключения печи. По этой причине лучше всего следовать инструкции производителя или спросить у специалиста оптимальную настройку котла.
Гистерезис газового котла
Точно так же сложно определить, какой гистерезис газового котла будет лучшим. Обычно его диапазон довольно узкий и низкий — например, примерно от 0,5 до 1 ° C. Все потому, что слишком высокий гистерезис вызывает большие колебания температуры и снижает тепловой комфорт. Однако слишком частое включение печи приводит к более высокому потреблению энергии, поэтому контроллеры со слишком низким гистерезисом (например, 0,25 o C) не рекомендуются.
Оптимальный гистерезис масляной печи
Диапазон гистерезиса котлов, работающих на жидком топливе, обычно высок, поскольку он может составлять от 1 для C 20 даже для C. В целом, более высокое значение параметра влияет на эффективное использование энергии, но при его настройке необходимо учитывать энергетические показатели здания.
Гистерезис комнатного регулятора
Также имеется гистерезис для комнатного контроллера. Однако в этом случае он обычно устанавливается на заводе и не может быть изменен. Причем обычно он существенно отличается от гистерезиса котла, так как составляет максимум 0,4 или 0,5 o C.
Какой гистерезис используется для теплого пола?
Полы с подогревом обладают высокой тепловой инерцией, а это означает, что пол медленно нагревается и медленно остывает, и поэтому точно контролировать температуру в комнате намного сложнее.
Итак, каков оптимальный гистерезис для теплого пола? Как правило, как можно ниже, ниже 1 ° C, потому что только тогда можно обеспечить относительно стабильную температуру в помещениях.
Что такое гистерезис температуры котла
Содержание
- Автоматизация на естественной тяге.
- Принцип работы термостатического регулятора Regulus RT-3.
- Автоматизация «на турбине»
- Принцип действия.
- Обязательна ли установка группы безопасности на котел?
Что такое гистерезис в температурах и давлениях?
Гистерезис (греч. – отставание) – это свойство систем (физических, логических, биологических и т.д.), мгновенная реакция которых на оказываемые на них воздействия зависит, помимо прочего, от их текущего состояния, а поведение системы на данном временном интервале во многом определяется ее предысторией.
Многие устройства для регулирования и контроля температуры систем отопления имеют не только настройку температуры, но и обязательную настройку гистерезиса, которая уменьшает количество переключений между двумя положениями в единицу времени: Вкл/Выкл. Гистерезис также позволяет повысить точность термостатирования за счет его уменьшения.
На сегодняшний день в основном существует только двойной гистерезис, имеющий только два положения.
В качестве примера мы рассмотрим два варианта:
1. температурный гистерезис – для логики термостата
2. гистерезис давления – реле включения/выключения насоса
Известно, что они имеют только две опции: включено / выключено.
Это можно разделить на две части:
1. обозначающий этим термином само явление существования гистерезиса. Например, что определенная система имеет гистерезис.
2. Определение значения гистерезиса. Например, допустим, что гистерезис составляет 2 градуса.
Как следствие этого.
Гистерезис – это либо значение, при котором сигнал меняется на противоположный. Или сам эффект, действие переключения на противоположный сигнал задерживается на величину эффекта. (Например, достижение и превышение стандартной температуры приведет к изменению сигнала не сразу, а после достижения значения гистерезиса).
Диаграмма температурного гистерезиса
Пример для термостата
Термостат установлен на 25 градусов с гистерезисом в 2 градуса.
Предположим, что температура в помещении составляет 20 градусов. Когда температура достигает 27 градусов, термостат переключается в положение выключения. После этого температура в помещении понизится. Когда температура достигает 23 градусов, термостат переключается в положение включения. Цикл закрыт.
Пример для реле давления
Реле настроено на два порога: порог включения 1,2 бар, порог выключения 3 бар.
Гистерезис здесь составит 0,9 бар. (3-1,2)/2=0,9
Когда давление достигает 1 Бар, реле замыкает контакт. Когда давление достигает 3 Бар, реле размыкает контакт. Когда давление достигает 1,2 Бар, реле снова замыкает контакт. Цикл повторяется.
Именно так следует понимать логику гистерезиса.
Если бы давление включения и выключения имело одинаковое значение, то гистерезиса не было бы. То есть, если бы порог включения был равен порогу выключения, то гистерезиса в такой системе не было бы.
А поскольку комнатные термостаты имеют разные пороги включения и выключения, такая система обладает гистерезисом. Гистерезис, в свою очередь, позволяет реже переключаться между двумя положениями: Вкл/Выкл. Но чем больше гистерезис, тем больше скачок температуры.

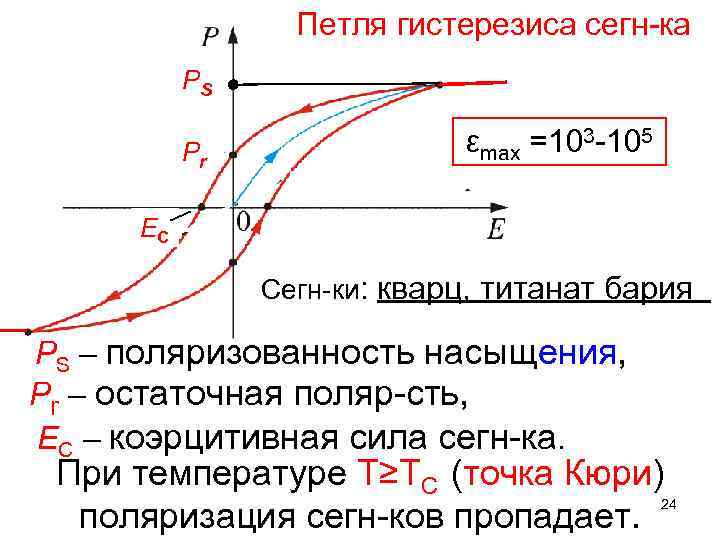

Существуют и другие диаграммы гистерезиса. Например, магнитный гистерезис
Подскажите, пожалуйста, каков температурный гистерезис? Где применяется эта концепция, приведите пример.
Прежде чем перейти непосредственно к вопросу о том, что такое температурный гистерезис, отметим, что гистерезис в переводе с греческого означает задержка, отставание. Свойство некоторых систем, таких как физические, биологические, экономические, инженерные и другие, заключается в том, что реакция на внешние воздействия зависит не только от текущего состояния, но и определяется предысторией состояний системы. Гистерезис наиболее часто встречается в физике. Он рассматривается в таких формах, как:

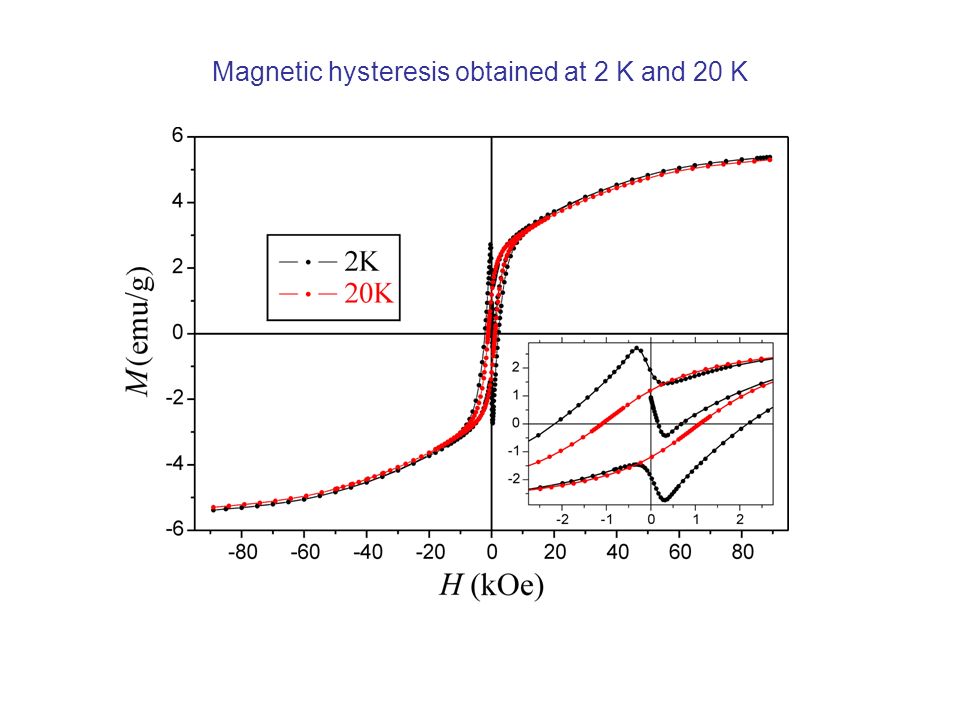

- магнитный гистерезис;
- ферроэлектрический гистерезис;
- упругий гистерезис.
В технологии машиностроения явление гистерезиса рассматривается как свойство физических систем. Например, термостаты отопительных котлов, хронотермостаты, регулирующие температуру теплых полов, и т.д. Температурный гистерезис встроен в логику термостата. Вот пример. Предположим, что в системе существует гистерезис. Температурный гистерезис составляет 2 градуса. Тогда гистерезис можно определить как значение, при котором сигнал меняется на противоположный сигнал, или эффект самого переключателя, когда эффект переключателя происходит с некоторой задержкой.
(Например, при достижении и превышении заданной температуры сигнал будет обратным не сразу, а после достижения значения гистерезиса). Предположим, что заданная температура термостата составляет C и температурный гистерезис С. Если температура в помещении составляет. C, термостат активируется. Когда температура в помещении достигает C, термостат выключен. Температура в помещении будет снижаться, когда она достигнет C, термостат включен.Что означает автоматизация твердотопливного котла. Это, прежде всего, поддержание требуемого значения мощности, которое необходимо для достижения постоянной температуры теплоносителя в котле. Мощность твердотопливного котла изменяется путем увеличения или уменьшения подачи воздуха в камеру сгорания. Естественная тяга изменяется путем изменения положения заслонки в нижней дверце котла. Установив вручную заслонку в одинаковое положение, мы получим одинаковый поток воздуха в топку. Однако, когда топливо прогорает, котел может набрать температуру, близкую к критической.
Автоматизация на естественной тяге.
Почти все современные котлы могут быть оснащены регулятором тяги, который с помощью металлической цепи будет изменять положение заслонки, поддерживая заданную температуру теплоносителя. Для этого на котле должен быть специальный разъем с внутренней резьбой во внешней части оболочки. Для термостатического регулятора Regulus RT-3 этот размер составляет ¾.
Принцип работы термостатического регулятора Regulus RT-3.
Когда температура опускается ниже заданного значения, термостат включается, головка поворачивается и натягивает цепь на рычаге, поднимая заслонку. Когда температура поднимается до заданного значения, головка поворачивается в обратном направлении и заслонка опускается, ограничивая тем самым подачу воздуха в печь. Это позволяет котлу работать в диапазоне температур, установленных пользователем.
Регулятор Regulus RT-3 состоит из погружной гильзы (термостата), пластиковой головки, на которой расположены две шкалы: для вертикального и горизонтального положения регулятора, рычага и цепи.
Чтобы установить регулятор тяги, выполните следующие действия
- сначала вкрутите регулятор в гнездо бойлера, предварительно сделав зажим, чтобы не было утечки воды;
- установите необходимую температуру на шкале пластиковой головки;
- отрегулируйте рычаг с цепью;
- нагреть котел до требуемой “нижней температуры”;
- установите заслонку в незакрытом положении на 1-2 м и затяните цепь.
Автоматизация котла с помощью регулятора тяги позволяет добиться более плавной работы котла. Расход топлива может быть снижен до 15%. Следует также отметить энергонезависимость и низкую цену этого устройства.
Автоматизация «на турбине»
Почти все дорогие и экономичные котлы уже автоматизированы, т.е. оснащены вентилятором и командным контроллером. Бюджетные или базовые модели (без дополнительных опций) продаются без автоматизации. Можно эксплуатировать котел в “базовой” конфигурации или автоматизировать его за дополнительные деньги. Читайте ниже, если вам это необходимо.
Для полного сгорания требуется определенное количество кислорода. Если кислорода недостаточно, топливо сгорает не полностью, что приводит к чрезмерному износу и засорению колосниковой решетки и дымовых каналов. Топка котла рассчитана на количество топлива и воздуха, необходимых для сгорания. Если топлива больше, то в древесине больше влаги и для горения требуется больше воздуха. Кроме того, чем больше воздуха, тем меньше конденсата в котле и дымоходе. Увеличение камеры сгорания – не вариант, поэтому использование вентилятора в качестве источника принудительной тяги позволяет значительно увеличить количество воздуха, поступающего в камеру сгорания.
Оснащение котла вентилятором позволяет получить следующие преимущества
- Полное сгорание топлива;
- Возможность использования топлива с высоким содержанием влаги;
- Использование топлива низкого качества;
- Уменьшение образования конденсата;
- Гибкое управление выходом.
Преимущество заключается в том, что, используя вентилятор, мы повышаем эффективность работы котла. Но включение вентилятора не означает, что котел автоматизирован. Ток на вентилятор проходит через регулятор температуры (командный регулятор, блок управления).
Через него осуществляется управление работой вентилятора.

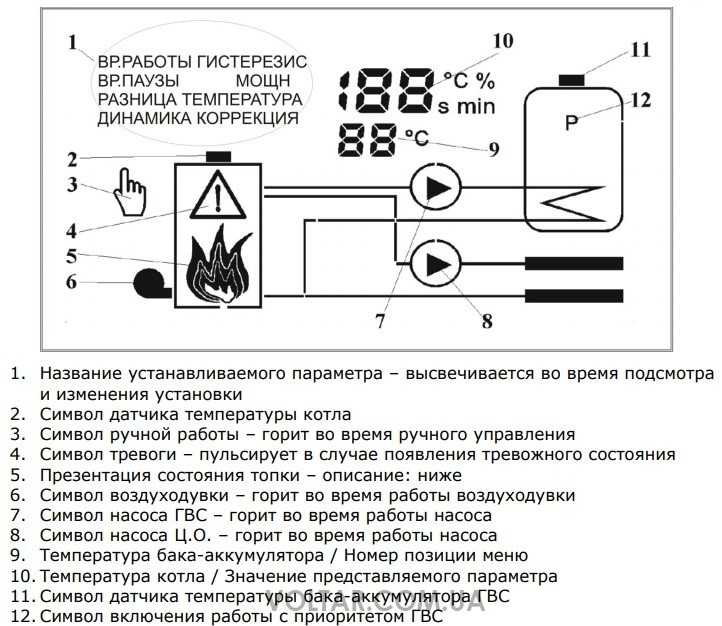

Рассмотрим основные функции, выполняемые терморегулятором:
- управление скоростью (мощностью) вентилятора;
- считывание и отображение текущей температуры охлаждающей жидкости;
- включение и выключение вентилятора при заданной пользователем температуре;
- Включение и выключение насоса при заданной пользователем температуре.
В зависимости от производителя могут быть добавлены функции регулятора температуры, например, управление работой насоса ГВС, механизма подачи топлива и т.д.
Принцип действия.
Термостат представляет собой электронную коробку с проводами. Он оснащен вилкой для подключения к сети переменного тока. Один из проводов имеет медную клемму – это так называемый термостатический датчик температуры. Клемма должна всегда находиться в контакте с теплоносителем. Используется для передачи текущего значения температуры. Другой провод подключается к насосу, а провод со штекером – к вентилятору. Электронный блок оснащен экраном и кнопками. Необходимые значения температуры выключения вентилятора и температуры включения насоса, скорости вращения вентилятора и других параметров устанавливаются с помощью кнопок. Все данные отображаются на экране.
Когда котел достигает заданной температуры, терморегулятор отключает вентилятор. Если температура котла опускается ниже заданной температуры котла на величину гистерезиса котла, регулятор температуры снова включает вентилятор.
Гистерезис температуры котла – это значение, определяющее разницу между заданной температурой котла и температурой котла, до которой регулятор температуры включит вентилятор после его остывания.
Когда температура котла достигает заданной температуры включения насоса, регулятор температуры включает насос центрального отопления. Если температура котла опускается ниже заданной температуры включения насоса на величину гистерезиса температуры включения насоса, регулятор температуры отключает насос центрального отопления.
Гистерезис температуры включения насоса – это значение, определяющее разницу между заданной температурой включения насоса ГВС и температурой котла, до которой контроллер температуры отключит насос ГВС после его остывания.
Значение гистерезиса обычно устанавливается производителем на заводе и составляет 3-5°C.
Таким образом, пока котел не подавлен, температура теплоносителя поддерживается в пределах заданного значения.
Используя вентилятор с терморегулятором, можно поддерживать постоянную температуру в доме и экономить до 35% топлива.
Единственным недостатком является зависимость от электроэнергии.
Внимание! При покупке автоматического вентилятора проконсультируйтесь с дилером и узнайте, предусмотрена ли установка для выбранной вами модели котла.
Обязательна ли установка группы безопасности на котел?
Группа состоит из манометра, который показывает давление в бойлере, клапана, который при достижении заданного давления открывается и выпускает воду, и клапана удаления воздуха. Он устанавливается на выходе из котла или на самом котле. Как правило, многие производители размещают разъем для группы безопасности в верхней части котла.
При нагревании воды происходит серьезное увеличение объема и давления. Даже когда подача кислорода к плите полностью прекращена, температура воды в нагревательном контуре может повышаться довольно долго. Это связано с более высокой теплоемкостью древесины по сравнению с газом. Таким образом, в случае сильного перегрева избыток воды в открытой системе просто выльется через выходной патрубок расширительного бака. Однако при использовании закрытой системы избыточное давление в трубах может привести к их разрыву.
Использование твердотопливных котлов в закрытых системах требует установки группы безопасности.
Определение гистерезиса в руководстве EKO?
- Статус
- Закрыто для дальнейших ответов.
- #1
Никак не могу уложиться в голове Точное определение гистерезиса. Например, «гистерезис запуска циркуляционного насоса» и «гистерезис температуры котла»
Переключить подпись
1500 гарн вертикальный в пристроенной котельной.
Мини-погрузчик cat 257b с грейфером и обратной лопатой с большим пальцем
polaris RZR
Немецкая овчарка с длинной шерстью BLaze
- #2
После выполнения условия контроллер допускает значение гистерезиса перед отключением функции. Например, если гистерезис насоса установлен на 4, циркуляционный насос котла включится при 140 (ваша настройка может быть другой), но не выключится, пока температура не упадет до 135. После того, как температура упадет ниже значения гистерезиса, он не включать снова, пока снова не будет достигнута контрольная температура.
Переключить подпись
Наружная котельная 80 футов от дома
Biomax 60
Резервуар под давлением на 1200 галлонов
Tekmar 153, Steca Differential TR-301U
См. на: http://www.hearth.com/econtent/index.php/forums/viewthread/ 12887/
- #3
Основная концепция гистерезиса заключается в том, что если бы у вас было только одно «переключение температуры», вы бы не получили ничего, кроме коротких циклов, поскольку вы нажимали бы температуру и запускали насос или что-то еще, что отвлекло бы вас от температуры и повернуло бы вас. выкл и т.д…
Допустим, у вас есть термостат на водяной рубашке, который имеет единственную точку переключения 150* для включения циркуляционного насоса — котел загорается, достигает точки переключения, и насос включается — как только холодная обратная вода поступает в котел, температура падает, и термостат снова выключает насос, поэтому в конечном итоге насос будет включаться и выключаться каждые несколько секунд, а фактическая циркуляция воды будет очень небольшой.
Вместо этого они разделяют точки «включения» и «выключения», чтобы получить разумное время цикла. В приведенном выше примере они могут по-прежнему устанавливать температуру, при которой включается насос, на уровне 150*, но не позволять ему выключаться до тех пор, пока температура воды не упадет до 130* — до тех пор, пока котел может достаточно нагреть воду, чтобы поднять ее выше. При такой температуре насос продолжает работать, поэтому время цикла достаточно велико.
На вашем домашнем термостате вы обычно увидите разброс гистерезиса в 3-4 градуса, что то же самое — вы устанавливаете термостат на 65*, нагрев может не включаться, пока вы не упадете до 63*, но затем останется пока вы не нажмете, например, 67*. (а если поковыряться в термостате, то обычно найдешь регулировку на эту величину разброса)
Как правило, у вас будет заданная температура, а затем контроль за тем, какое расстояние вы получаете между двумя температурами, или «дифференциал»
Требуется немного внимания, чтобы убедиться, что распространение идет в правильном направлении , но обычно элемент управления позаботится об этом, если вы используете его по назначению.
Настройка по сути является компромиссом, и вы должны решить, какие факторы являются наиболее важными — в целом, чем шире спред, тем дольше цикл, что хорошо, но вы можете столкнуться с проблемами комфорта, или получить выше или ниже безопасный рабочий параметр . Чем уже разброс, тем точнее вы будете поддерживать заданное значение, но тем короче будет время вашего цикла, что может привести к неэффективности или другим проблемам. В каждом случае вы должны решить (или следовать решению, рекомендованному производителями) о том, какой дифференциал даст вам наилучшую производительность.
Например, если у вас слишком большой разброс на вашем домашнем термостате, вы обнаружите проблемы с комфортом, когда будете переключаться между слишком холодным и слишком горячим. Если разброс недостаточно велик, ваша система отопления будет чрезмерно укорочена….
Gooserider
Переключить подпись
Плита №1 — VC Encore 2550 каталитическая — Горит почти 24/7 в LR в качестве основного нагревателя (и производит МНОГО креозота! — Меня это не устраивает!)
Плита № 2 — Pro-Former 1979 года, модель Z (дымовой дракон до EPA) 2-й котел в подвале, редко используется резервный газ HVAC
Пилы — #1 — 80cc Dolmar 7900, шины 20 и 28 дюймов #2 — 36cc Pull-on, штанга 12 дюймов
Разветвитель — портовый фрахт 30 тонн Горизонтальный / вертикальный (используется только вертикальный!)
8 шнуров, покрытых деревом место хранения, ? в резервных кучах.
- #4
Спасибо Gooserider, я тоже так думал, но ваше объяснение прояснило для меня это лучше. Со всеми новостями этого я ловлю себя на том, что прыгаю повсюду, и я решил, что буду брать один предмет за раз и правда и полностью понимаю это. Я начинаю разбираться во всем, но у меня заканчивается отопительный сезон. Я хочу сделать все возможное, чтобы подготовиться к следующему отопительному сезону во время межотопительного сезона.
Переключить подпись
1500 гарн вертикальный в пристроенной котельной.
Мини-погрузчик cat 257b с грейфером и обратной лопатой с большим пальцем
polaris RZR
Немецкая овчарка с длинной шерстью BLaze
