Герконы маркировка. Герконы: маркировка, устройство и применение магнитных переключателей

Что такое геркон и как он работает. Какие бывают типы герконов. Как выбрать геркон для конкретного применения. Почему герконы делают в стеклянных корпусах. Как правильно монтировать и использовать герконы.

Что такое геркон и принцип его работы

Геркон (сокращение от «герметичный контакт») — это магнитоуправляемый переключатель, состоящий из двух или более ферромагнитных контактов, запаянных в герметичную стеклянную капсулу. Основные элементы конструкции геркона:

• Стеклянная герметичная колба
• Ферромагнитные контактные пластины
• Инертный газ внутри колбы (обычно азот)
• Контактное покрытие из драгоценных металлов

Как работает геркон? Принцип действия основан на взаимодействии ферромагнитных контактов с внешним магнитным полем:

1. В обычном состоянии контакты разомкнуты
2. При поднесении магнита контакты намагничиваются
3. Между контактами возникает сила притяжения
4. При достаточной силе поля контакты замыкаются
5. При удалении магнита контакты размыкаются

Таким образом, геркон выполняет функцию бесконтактного переключателя, управляемого магнитным полем. Это обеспечивает высокую надежность и долговечность устройства.

Основные типы и конструкции герконов

По конструкции и принципу работы выделяют следующие основные типы герконов:

1. Нормально разомкнутые (NO)

Это самый распространенный тип. Контакты замыкаются только при воздействии магнитного поля. Используются в качестве датчиков положения, концевых выключателей и т.п.

2. Нормально замкнутые (NC)

Контакты замкнуты в обычном состоянии и размыкаются под действием магнитного поля. Применяются в системах сигнализации, блокировки и др.

3. Переключающие (SPDT)

Имеют три вывода — общий, нормально замкнутый и нормально разомкнутый. Позволяют переключать цепи. Используются в более сложных схемах управления.

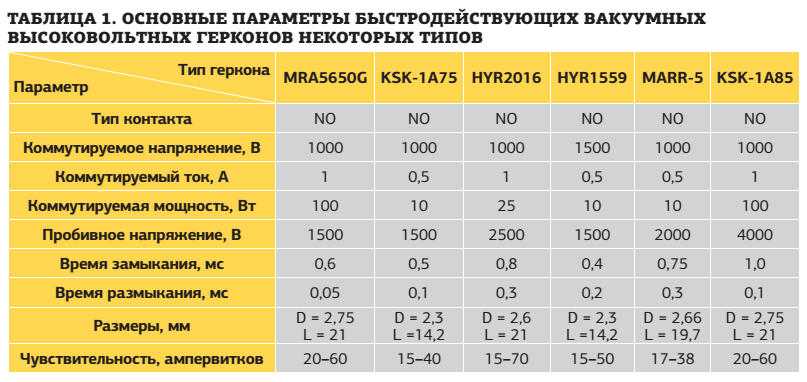

4. Вакуумные герконы

Внутренняя полость откачана до высокого вакуума. Это позволяет коммутировать более высокие напряжения по сравнению с газонаполненными герконами.

Какой тип геркона выбрать? Это зависит от конкретного применения. Нормально разомкнутые подходят для большинства задач. Переключающие используются в более сложных схемах. Вакуумные — для работы с высоким напряжением.

Особенности применения герконов в различных устройствах

Благодаря своим уникальным свойствам, герконы нашли широкое применение в самых разных областях техники:

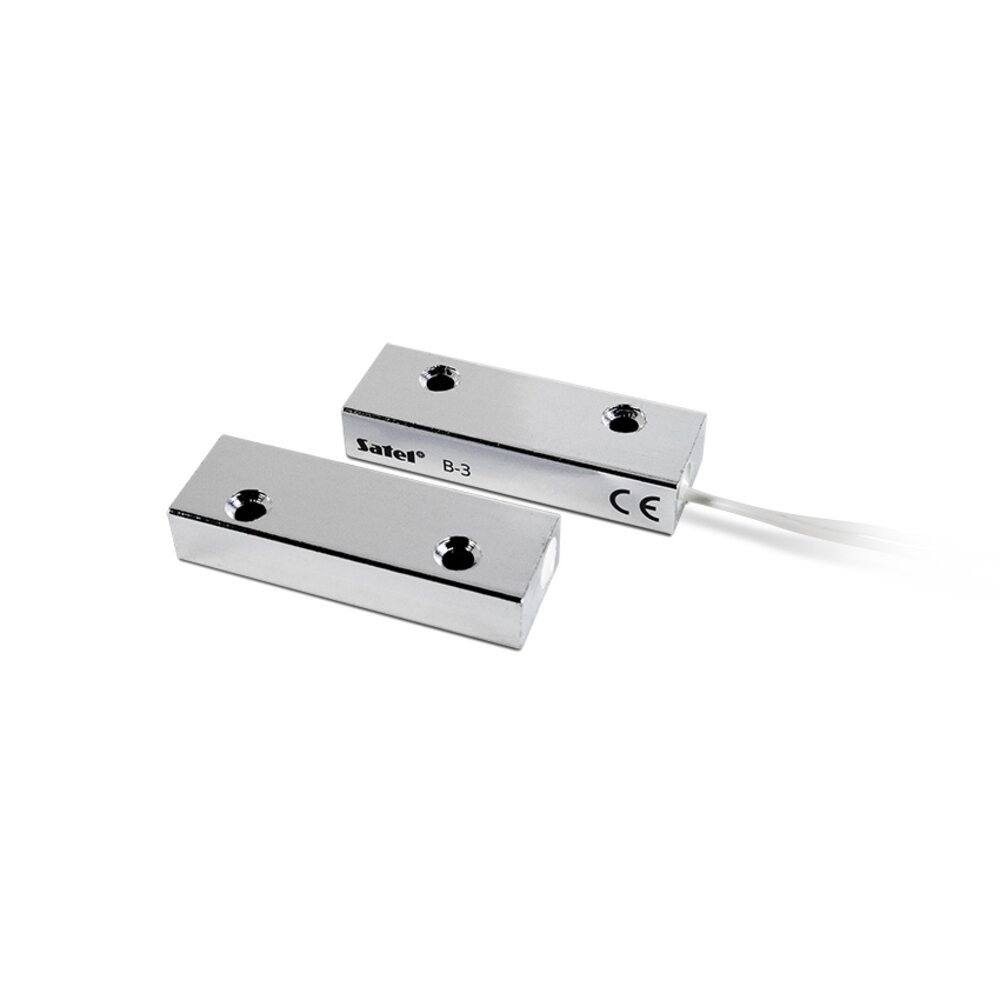

Системы безопасности и сигнализации

В охранных системах герконы используются как датчики открытия дверей и окон. Как это работает?

• Геркон устанавливается на неподвижной части (дверной коробке)
• Магнит крепится на подвижной части (двери)
• При открывании двери контакты размыкаются
• Срабатывает сигнализация

Преимущества — высокая надежность, простота монтажа, отсутствие механического износа.

Автомобильная электроника

В автомобилях герконы применяются в различных датчиках и переключателях:

• Датчики положения педалей и рычагов
• Концевые выключатели дверей
• Датчики уровня жидкостей
• Датчики скорости вращения колес

Герконы обеспечивают надежную работу в сложных условиях эксплуатации автомобиля.

Бытовая техника

В бытовых приборах герконы часто используются как датчики положения и концевые выключатели. Например:

• Датчики открытия дверцы в микроволновых печах
• Датчики уровня воды в стиральных машинах
• Концевые выключатели в кухонных комбайнах

Герконы обеспечивают безопасность и удобство использования бытовой техники.

Почему герконы изготавливают в стеклянных корпусах

Многие задаются вопросом — почему герконы традиционно делают в стеклянных капсулах, а не в пластиковых или металлических корпусах? Для этого есть несколько важных причин:

Герметичность

Стекло обеспечивает отличную герметизацию внутренней полости геркона. Это критически важно для сохранения инертной газовой среды внутри. Пластик более проницаем для газов.

Жесткость конструкции

Стеклянная капсула обеспечивает жесткую фиксацию контактных пластин. Даже небольшой изгиб может нарушить работу геркона. Пластик менее жесткий.

Стабильность размеров

Стекло имеет очень низкий коэффициент теплового расширения. Это позволяет сохранять точное расположение контактов в широком диапазоне температур.

Прозрачность

Через стеклянный корпус можно визуально контролировать состояние контактов и качество герметизации. Это упрощает производство и контроль качества.

Термостойкость

Стекло выдерживает высокие температуры пайки без деформаций. Это позволяет монтировать герконы на печатные платы обычными методами.

Таким образом, несмотря на хрупкость, стекло остается оптимальным материалом для корпусов герконов. Оно обеспечивает уникальное сочетание нужных свойств.

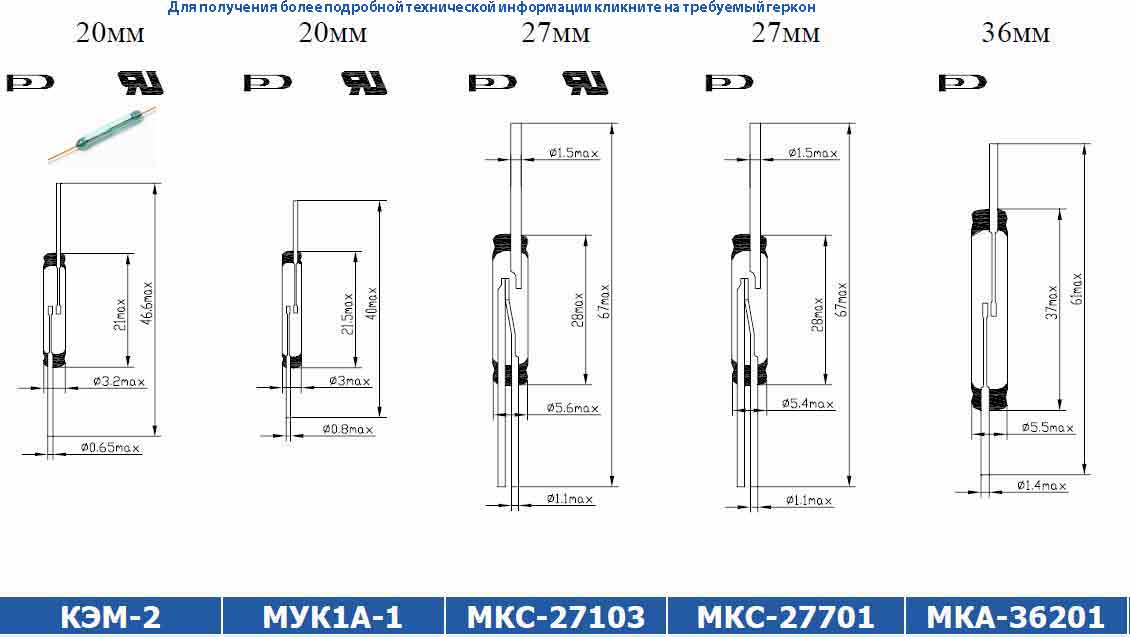

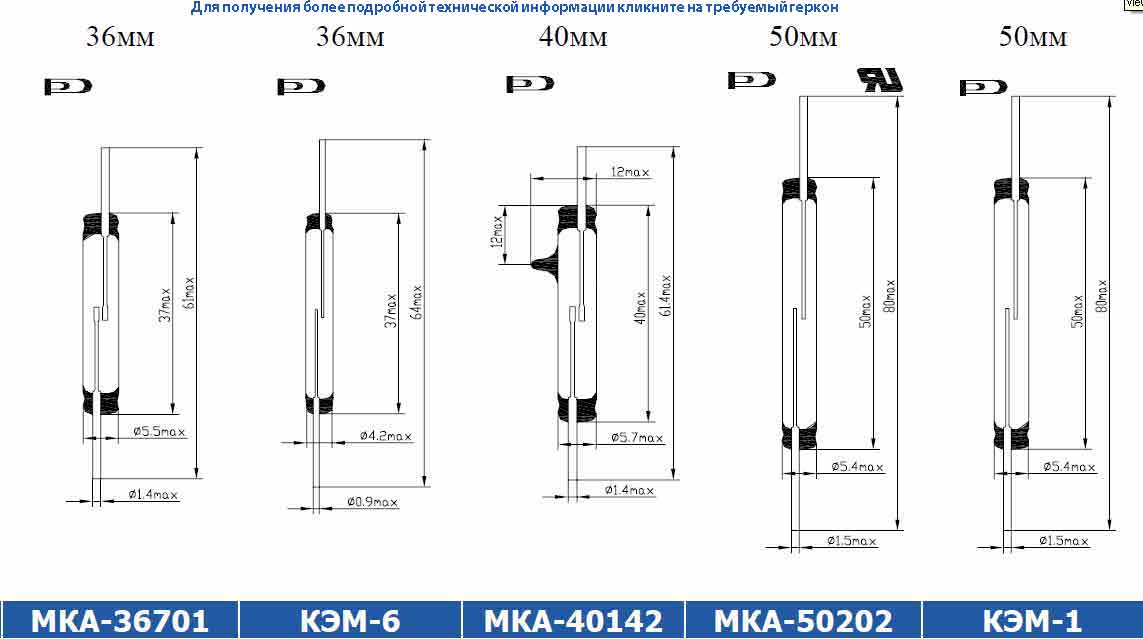

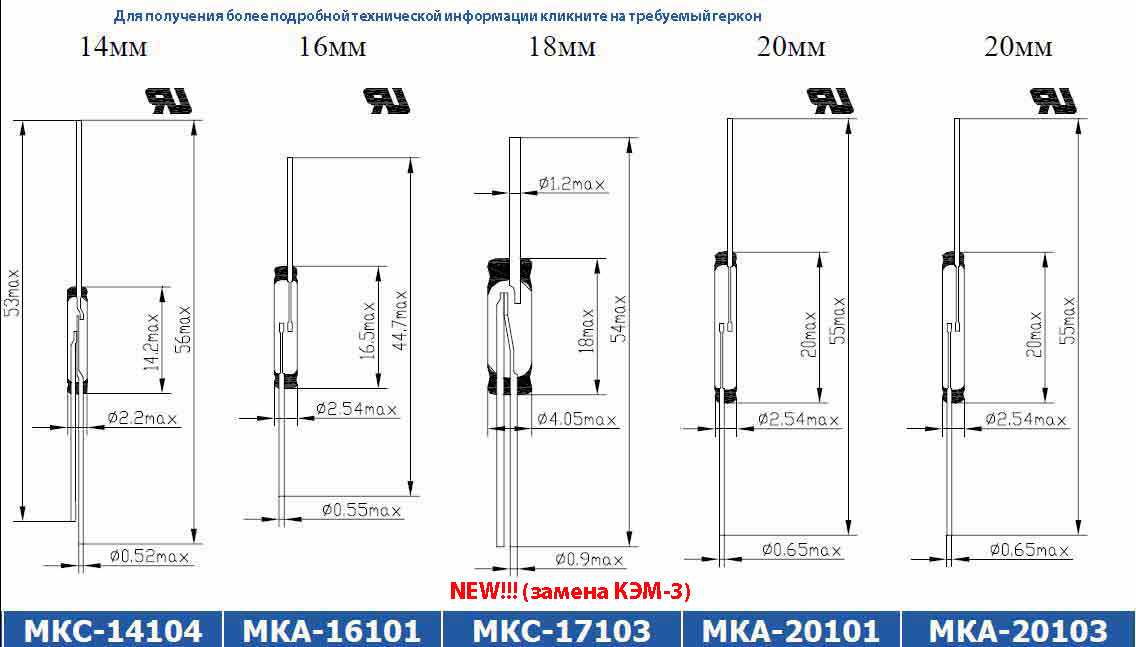

Маркировка герконов: как расшифровать обозначения

На корпусах герконов часто можно встретить различные маркировки и обозначения. Что они означают и как их расшифровать?

Цветовая маркировка

Цветные метки на корпусе обычно обозначают тип геркона:

• Красная — нормально разомкнутый
• Зеленая — нормально замкнутый
• Желтая — переключающий

Однако это не стандартизировано и может отличаться у разных производителей.

Буквенно-цифровая маркировка

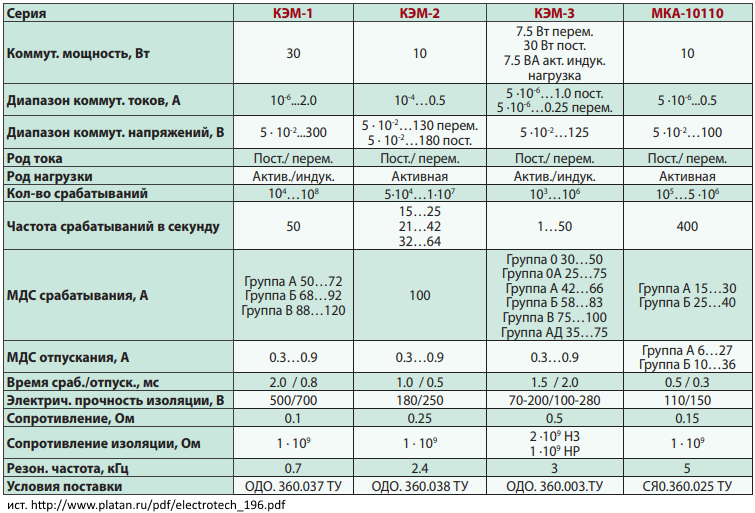

Обычно содержит информацию о типе, размерах и электрических параметрах геркона. Например:

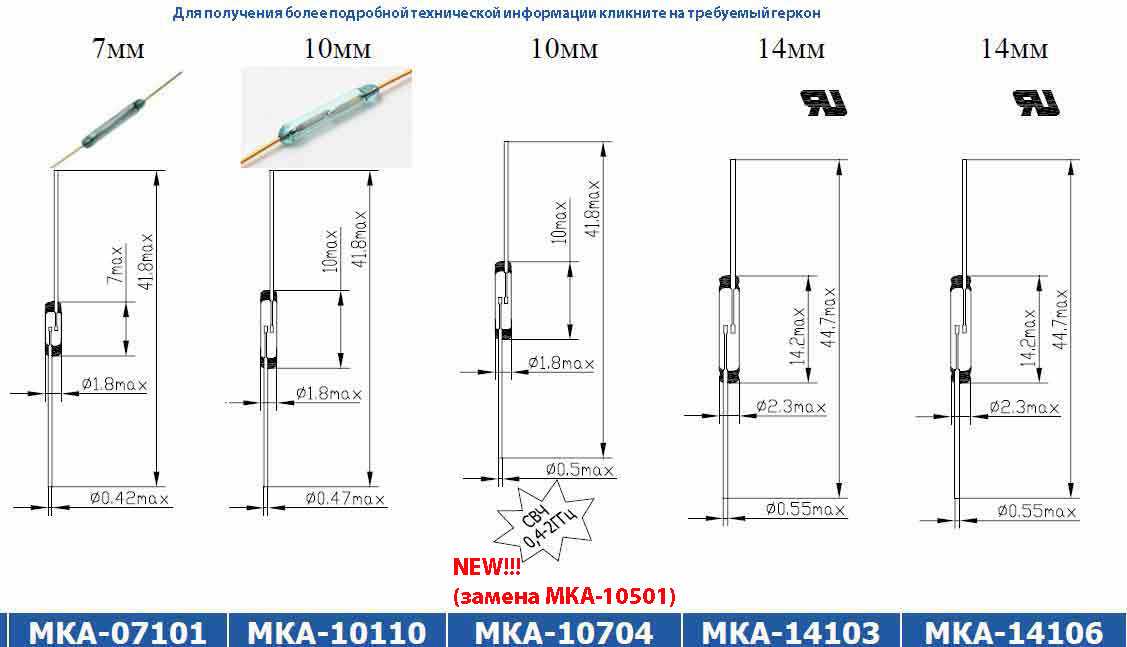

• МКА-10110 — тип МК, исполнение А, размеры 10х1х1 мм

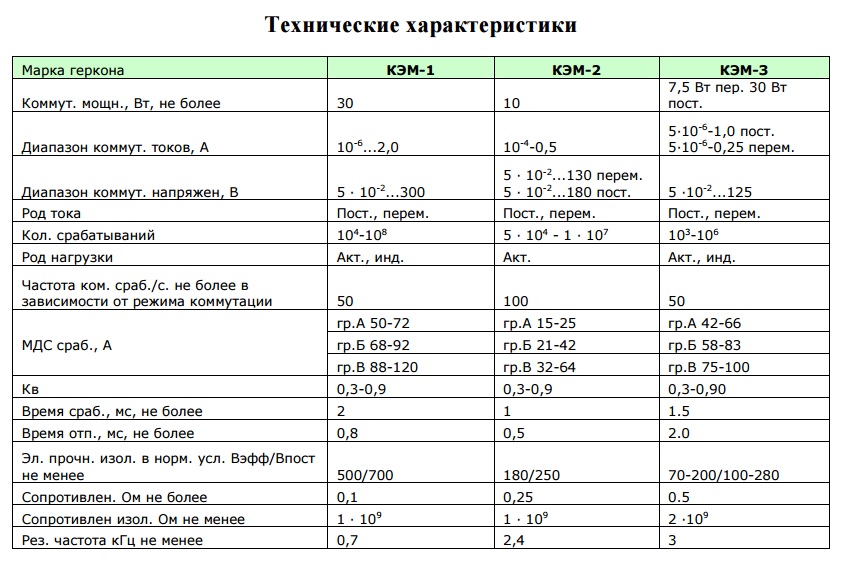

• КЭМ-1 — коммутирующий, экранированный, миниатюрный
• SPST-NO — однополюсный, нормально разомкнутый

Расшифровка конкретной маркировки обычно приводится в документации производителя.

Дополнительные обозначения

Могут указывать на особенности конструкции или параметры:

• HV — для высокого напряжения
• HI — повышенный ток коммутации
• ULT — ультраминиатюрный

При выборе геркона важно внимательно изучить его маркировку и сопоставить с требованиями конкретного применения.

Особенности монтажа и эксплуатации герконов

Для обеспечения надежной работы герконов необходимо соблюдать определенные правила при их монтаже и эксплуатации:

Монтаж герконов

Основные рекомендации по монтажу:

• Избегать механических напряжений на выводах
• Использовать теплоотвод при пайке
• Соблюдать минимальное расстояние от корпуса до места пайки
• Не допускать попадания припоя внутрь корпуса

Неправильный монтаж может привести к нарушению герметичности или изменению характеристик геркона.

Выбор управляющего магнита

Для надежной работы геркона важно правильно подобрать управляющий магнит:

• Напряженность поля должна соответствовать параметрам геркона
• Учитывать изменение чувствительности геркона при нагреве
• Обеспечить надежное срабатывание с учетом допусков

Слишком слабое поле приведет к ненадежному срабатыванию, слишком сильное — к залипанию контактов.

Защита от помех

При использовании герконов в электронных схемах важно обеспечить защиту от помех:

• Использовать экранирование
• Применять защитные RC-цепочки
• Располагать геркон вдали от источников сильных полей

Это позволит избежать ложных срабатываний и повысить помехоустойчивость устройства.

Перспективы развития герконовых технологий

Несмотря на появление новых технологий, герконы продолжают активно развиваться и находить новые применения. Каковы перспективы этой технологии?

Миниатюризация

Развитие технологий позволяет создавать все более миниатюрные герконы:

• Уменьшение размеров до долей миллиметра
• Интеграция в микросхемы
• Применение в микроэлектромеханических системах (MEMS)

Это открывает новые возможности для применения герконов в миниатюрных устройствах.

Повышение надежности

Совершенствование технологий производства позволяет улучшать характеристики герконов:

• Увеличение количества срабатываний до миллиардов циклов
• Повышение стабильности параметров
• Расширение диапазона рабочих температур

Это делает герконы еще более привлекательными для ответственных применений.

Новые области применения

Герконы находят применение в новых перспективных областях:

• Интернет вещей (IoT)
• Носимая электроника
• Медицинские имплантаты
• Автономные датчики

Уникальные свойства герконов делают их незаменимыми в этих инновационных сферах.

Таким образом, герконы, несмотря на свою кажущуюся простоту, остаются востребованными и продолжают развиваться. Их надежность, долговечность и уникальные свойства обеспечивают широкие перспективы применения в современной технике.

область применения и особенности монтажа

13 сентября 2017

телекоммуникациисистемы безопасноститерминалы продажавтомобильная электроникаучёт ресурсовсветотехникауправление питаниемуправление двигателеммедицинапотребительская электроникаавтоматизацияответственные применениялабораторные приборыинтернет вещейLittelfuseстатьяпассивные ЭК и электромеханикаПромавтоматика

Геркон – сверхточный быстродействующий герметичный переключатель, управляемый магнитным полем. Количество его срабатываний – до пяти миллиардов раз. На его основе выпускаются датчики магнитного поля и герконовые реле для самых различных применений – от бытовой техники до авиации и космонавтики. В статье описаны особенности выбора герконов и дан табличный обзор широкой линейки этих изделий производства Littelfuse.

Слово «геркон» является сокращением слов «герметичный контакт». Первый геркон был разработан в 1936 году американской компанией Bell Telephone Laboratories. Впоследствии они стали широко применяться в качестве датчиков, и на их основе были созданы герконовые реле.

Рис. 1. Геркон

Геркон (рисунок 1) состоит из двух ферромагнитных проводников, имеющих плоские контакты, герметизированные в стеклянной капсуле. Без внешнего магнитного поля контакты разомкнуты, и между ними есть небольшой диэлектрический зазор. В магнитном поле контакты замыкаются. Контактная область обеих пластин имеет напыленное или гальваническое покрытие, выполненное из очень стойкого к эрозии металла (обычно – родий, иридий или рутений). Структура слоев покрытия контактов приведена на рисунках 2а и 2б для родия и иридия соответственно.

Иридий, рутений и родий – очень стойкие к эрозии металлы платиновой группы. Благодаря напылению из этих металлов количество срабатываний контактов достигает пяти миллиардов раз. В полость капсулы обычно закачивают азот. Некоторые типы герконов вакуумируются для увеличения максимально допустимого коммутируемого напряжения. Контакты геркона в магнитном поле намагничиваются, и между ними возникает магнитодвижущая сила, равная напряженности магнитного поля. Если напряженность магнитного поля достаточно велика, чтобы преодолеть упругие силы в контактах, возникающие при их упругой деформации, то контакты замыкаются. Когда поле ослабевает, контакты снова размыкаются.

Рис. 2. Структура контактных групп NiFe-W-Ru (а) и NiFe-Au-Ro-Ir (б)

Существует два типа герконов: SPST-NO (Single Pole, Single Throw Normally Open, то есть «один полюс, один канал») – обычный выключатель, в котором два контакта нормально разомкнуты; SPDT-CO (Single Pole, Double Through Change Over, то есть «один полюс, два канала – переключение») – переключатель, в котором один контакт всегда нормально замкнут, а второй нормально разомкнут.

Геркон, описанный выше и представленный на рисунке 3, относится к SPST-типу.

Рис. 3. Устройство геркона SPST-типа

На рисунке 4 представлен геркон SPDT-типа.

Рис. 4. Устройство трехвыводного геркона типа SPDT (однополярное двунаправленное)

Общая пластина является единственной подвижной частью такого геркона, в отсутствие магнитного поля она замкнута с нормально замкнутым контактом реле. При возникновении магнитного поля соответствующей силы общая пластина замыкается с нормально разомкнутым контактом. Обе пластины нормально разомкнутого и нормально замкнутого контактов являются неподвижными. Разомкнутые контакты имеют ферромагнитное покрытие, а нормально замкнутый контакт выполнен из немагнитного материала. При помещении в магнитное поле подвижный и нормально-разомкнутый контакт намагничиваются в одинаковом направлении, и при достаточной напряжённости магнитного поля происходит замыкание подвижного контакта с неподвижным ферромагнитным контактом. При исчезновении внешнего магнитного поля намагниченность контактов ослабевает, и они размыкаются. Для того, чтобы остаточная намагниченность была минимальной, при изготовлении герконов применяют высокотемпературную обработку контактов. В качестве источника магнитного поля для геркона чаще всего используют постоянный магнит (рисунок 5) или соленоид.

Геркон КЭМ-2 гр.

А замыкающий контакт

Похожие товары

В наличии

Артикул: 75188 геркон МКС-17103 гр.А переключающийся контакт геркон МКС-17103 гр.А переключающийся контакт Производитель: РЗМКП

165 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

В наличии

Артикул: 46821 геркон МКА-10110 гр.А замыкающий контакт геркон МКА-10110 гр. А замыкающий контакт Производитель: РЗМКП

53 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 66300 геркон MK04-1A66B-500W геркон MK04-1A66B-500W Производитель: StandexMeder

340 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

В наличии

Артикул: 36921 геркон КЭМ-1 гр. Б замыкающий контакт геркон КЭМ-1 гр.Б замыкающий контакт Производитель: РЗМКП

122 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 126595 геркон КЭМ-1 гр. А («1») геркон КЭМ-1 гр. А («1») Производитель: РЗМКП

122 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

Доступно к заказу

Артикул: 68095 геркон КЭМ-2 гр. Б замыкающий контакт геркон КЭМ-2 гр.Б замыкающий контакт

45 Р

Подробнее

КУПИТЬ В 1 КЛИК

Оптовая цена В избранное

переключателей — что означает эта маркировка на герконе?

спросил 5 лет, 5 месяцев назад

Изменено 4 года, 11 месяцев назад

Просмотрено 217 раз

\$\начало группы\$

У меня есть несколько подержанных герконов без спецификаций. все они имеют черную метку на одной стороне. Я хочу знать, что означает этот знак?

• переключатели
• геркон

\$\конечная группа\$

2

\$\начало группы\$

Нет. Посмотрите шире на тростник из других источников. У меня их здесь куча, и я профессионально устанавливаю их для охранной сигнализации. На них либо нет маркировки, либо иногда реквизиты производителя. На них нет маленьких черных точек. Могу ли я предложить Google Images «геркон»? Вы увидите множество примеров, все без черных точек. Герконовый переключатель бывает симметричным, ненаправленным или неполяризованным. Они работают в любом направлении, поэтому не требуют маркировки одного конца.

Как добытчику. Нет. Геттеры предназначены только для поддержания вакуума. Геркон содержит инертный газ (обычно азот). В вики-записи упоминаются герконы высокого напряжения, работающие в вакууме, но я не думаю, что это один из них.

Возможно, это пробная метка. Может быть и паук.

\$\конечная группа\$

\$\начало группы\$

Обычный геркон не должен зависеть от ориентации.

Точка краски, скорее всего, является кодовым обозначением модели производителя.

Однако герконовый переключатель SPDT имеет одну немагнитную (или менее) клемму на двухпроводном конце (размыкающая клемма).

Нормально замкнутый геркон часто представляет собой однополюсный переключатель с короткозамкнутой клеммой NO. В этом типе два конца провода могут иметь разные магнитные характеристики, и точка может иметь какое-то странное значение. Изображенное устройство выглядит как обычный NO-переключатель.

Хотя на рисунке нет никакой разницы, возможно, что в коммутаторе, где одна клемма подвижная, а другая жесткая, производитель сочтет нужным отметить соответствующий конец, опять же, я не вижу смысла в этой информации.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Датчик

— Почему герконы сделаны в стеклянных трубках?

спросил 7 лет, 1 месяц назад

Изменено 7 лет, 1 месяц назад

Просмотрено 3к раз

\$\начало группы\$

Почему герконы сделаны в стеклянных трубках?

Герконы чувствительны к магнитным полям, и стекло — не единственный материал, на который магнитное поле не влияет. Например, они могут использовать пластик. Почему большинство из них в стекле?

Этот вопрос пришел мне в голову, когда один из них легко треснул, а затем сломался. Он мог быть в пластиковой трубке; тогда бы не сломался.

Кроме того, пластик дешевле стекла, и его легче плавить и формовать.

• датчик
• переключатели
• магниты

\$\конечная группа\$

4

\$\начало группы\$

Стекло чистое, стабильное по размерам и очень прочное, не выделяет газ при рабочем давлении внутри капсулы, не вступает в реакцию с заполняющим газом в капсуле и не размягчается при температурах пайки.

Вот красивая ссылка .

\$\конечная группа\$

6

\$\начало группы\$

Вероятно, это связано с тем, что для геркона требуется сила против мысли. Цилиндр из пластика достаточной прочности был бы слишком толстым для переключения обычных магнитов. Пластик той же толщины, что и стекло, гнулся бы вообще без особого усилия. В то время как стекло может треснуть, пластик будет хуже. Имейте в виду, что внешняя сторона предназначена только для защиты легко сгибаемых металлических рычагов. Как только они согнуты из формы, это не так просто исправить.

\$\конечная группа\$

0

\$\начало группы\$

Язычки должны удерживаться очень сильно по отношению друг к другу, потому что они обычно располагаются очень близко друг к другу, и любой изгиб корпуса, как правило, из-за нагрузок при сборке и пайке в обычном производственном процессе и изменениях окружающей среды, может повредить способность трости работать в рамках своих спецификаций.

Стекло представляет собой хороший хрупкий, прочный корпус, кроме того, вы можете найти металлы, которые являются магнитными и имеют аналогичную скорость температурного расширения, поэтому технические характеристики могут поддерживаться в указанном диапазоне температур.

Можно было бы использовать пластмассы и многие другие материалы, но они не были бы такими надежными без их увеличения (больше материала, чтобы компенсировать недостаточную прочность) и устранения несоответствий температурного расширения.

\$\конечная группа\$

\$\начало группы\$

Со стеклом вы можете заглянуть внутрь. Это полезно, поскольку герконы имеют ориентацию. В непрозрачном корпусе ориентация должна быть отмечена, но на чем-то размером с геркон не так много места. Это оставило бы загадочные отметины. Со стеклом это просто не нужно.

Стекло также более герметично и инертно, чем другие материалы той же толщины и прочности, которые подходят для корпусов герконов.

\$\конечная группа\$

8

\$\начало группы\$

Я полагаю, вы задаетесь вопросом: «Почему герконы до сих пор сделаны из стекла?»

Традиционно используется стекло.
