Что такое импульсное реле и как оно работает. Каковы основные типы импульсных реле. Как правильно подключить импульсное реле. Где применяются импульсные реле в быту и промышленности. Какие преимущества дает использование импульсных реле.

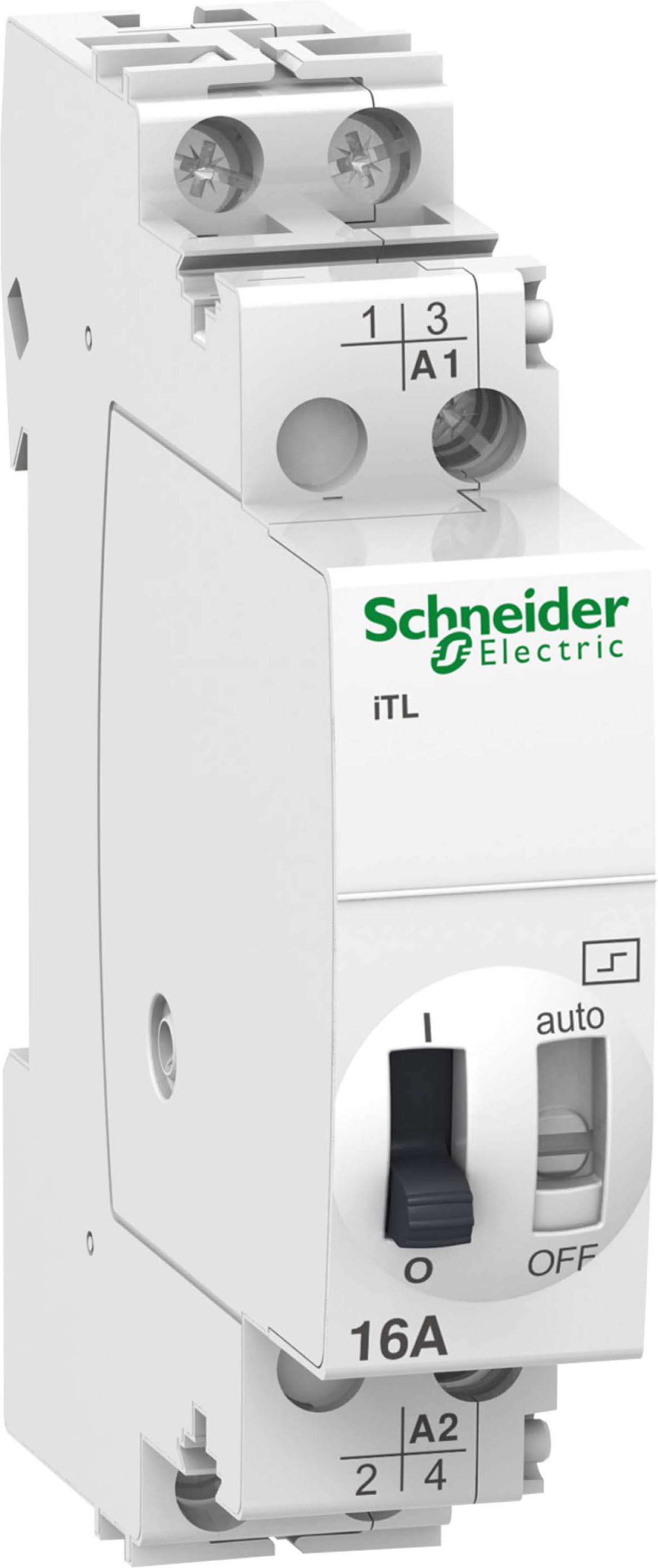

Что такое импульсное реле и принцип его работы
Импульсное реле — это электромеханическое или электронное устройство, которое изменяет свое состояние (включено/выключено) при подаче кратковременного электрического импульса. В отличие от обычного реле, импульсное реле не требует постоянной подачи напряжения для удержания контактов в замкнутом состоянии.
Принцип работы импульсного реле основан на использовании двух основных механизмов:
- Электромеханический с храповым механизмом
- Электронный на базе микроконтроллера
В электромеханическом варианте используется соленоид (электромагнит) и храповой механизм. При подаче импульса соленоид притягивает якорь, который поворачивает храповое колесо на один шаг. Это приводит к замыканию или размыканию контактов реле. Следующий импульс снова поворачивает колесо, возвращая контакты в исходное положение.
Электронные импульсные реле используют микроконтроллер, который при получении импульса меняет состояние выходного транзистора или оптрона, коммутирующего нагрузку. Состояние запоминается в энергонезависимой памяти.
Основные типы и характеристики импульсных реле
По принципу работы импульсные реле делятся на следующие основные типы:
- Электромеханические с храповым механизмом
- Электронные (цифровые) на базе микроконтроллера
- Гибридные, сочетающие механические контакты и электронное управление
Ключевые характеристики импульсных реле:
- Номинальное напряжение катушки/питания (12В, 24В, 220В)
- Максимальный коммутируемый ток
- Количество и тип контактов (NO, NC, переключающие)
- Минимальная длительность управляющего импульса
- Механическая и электрическая износостойкость
Схема подключения импульсного реле
Схема подключения импульсного реле достаточно проста:
- Напряжение питания подключается к клеммам питания реле
- Управляющие кнопки подключаются параллельно к управляющему входу
- Нагрузка подключается к силовым контактам реле
При нажатии любой из кнопок на управляющий вход подается короткий импульс, который переключает состояние реле. Повторное нажатие возвращает реле в исходное состояние.
Преимущества использования импульсных реле
Использование импульсных реле дает ряд существенных преимуществ:
- Экономия электроэнергии — не требуется постоянное питание катушки
- Возможность управления из нескольких мест простыми кнопками
- Упрощение электропроводки — не нужны проводники большого сечения до выключателей
- Повышение надежности — отсутствие подвижных частей в выключателях
- Бесшумность работы (для электронных реле)
- Дополнительный функционал (задержки, программирование и т.д.)
Применение импульсных реле в быту и промышленности
Импульсные реле нашли широкое применение как в бытовой, так и в промышленной сфере:
Бытовое применение:
- Управление освещением в квартирах и домах
- Системы «умный дом»
- Управление воротами, шлагбаумами, жалюзи
- Дистанционное включение бытовых приборов
Промышленное применение:
- Автоматизация производственных процессов
- Управление освещением в офисных и промышленных зданиях
- Системы безопасности и контроля доступа
- Управление электродвигателями и другими мощными нагрузками
Выбор импульсного реле для конкретных задач
При выборе импульсного реле следует учитывать несколько ключевых факторов:
- Напряжение питания/управления (должно соответствовать имеющейся сети)
- Коммутируемый ток и напряжение (с запасом относительно нагрузки)
- Количество и тип контактов (зависит от схемы подключения)
- Условия эксплуатации (температура, влажность, вибрации)
- Дополнительные функции (задержки, программирование и т.д.)
Для бытового применения обычно достаточно простых электромеханических или электронных реле. В промышленности чаще используются более надежные и функциональные модели.
Монтаж и настройка импульсного реле
Процесс монтажа и настройки импульсного реле включает следующие этапы:
- Выбор места установки (обычно в электрощите на DIN-рейку)
- Подключение проводов питания, управления и нагрузки согласно схеме
- Настройка времени задержки и других параметров (если предусмотрено)
- Проверка работоспособности путем подачи управляющих импульсов
- Проверка коммутации нагрузки и отсутствия нагрева контактов
При монтаже важно соблюдать правила электробезопасности и использовать провода соответствующего сечения. Настройку лучше производить при отключенной нагрузке.
Выбор импульсного реле
Говоря по-простому, это реле, сохраняющее импульс электрической энергии до той поры, пока эта энергия не будет освобождена. Электрическое реле, как правило, представляет собой определённый тип узла переключения — катушки, который активируется при поступлении электрического тока. Основное отличие между импульсным и обычным реле является то, что обычное реле требует постоянного поступления электричества, в то время как импульсное — нет. Ему понадобится лишь кратковременное подключение к источнику электрического тока, и оно сможет передавать эту энергию в более позднее время. Когда электрический ток отключен, реле сохраняет (запоминает) свое последнее состояние. Ну а поскольку ему не требуется постоянная подача электричества для работы, это даёт большое преимущество в сравнении с обычными реле — экономию электроэнергии.
Импульсное реле может заменить тумблеры в любой заданной электрической системе, например, бытовой выключатель света.
Выключатель с общим реле потребует подачи постоянного электричества на катушку, так что, только когда цепь замыкается с помощью переключателя, заряженный импульс достигает электронного устройства. Импульсное реле позволило бы тому же устройству получать питание от кнопок, которые начинают и заканчивают подачу электроэнергии вместо переключателя одним нажатием, при этом прибор может быть включен в одной комнате, а выключен из другого места.
Разновидности импульсных реле
Есть два распространенных принципа, по которому импульсные реле (далее ИР) могут быть построены.
Первый заключается в использовании соленоида. Он представляет собой цилиндрическую токопроводящую катушку, которая будет действовать как магнит при реакции на электрический ток. Этот тип конструкции импульсного излучения иногда называют принципом одной катушки. Если импульсный луч строится с помощью этого метода, начальное поступление электроэнергии активирует реле, а следующий импульс, поступивший на катушку, возвращает реле в выключенное положение.
Это так называемое реле с храповым механизмом, или электромеханическое.
Альтернативный метод построения импульсного реле — с помощью двух противоположных катушек, соединенных магнитным устройством, удерживающим контакт на месте, а катушки заряжены током и находятся в состоянии покоя. В этом типе импульсного реле первичный электрический импульс поступает на первую катушку и включает устройство, в то время как второй импульс энергии передаётся на альтернативную катушку и прерывает реле, то есть возвращает его в выключенное положение.
Второй вариант исполняет те же функции с помощью полупроводниковых элементов или микропроцессоров. Это изделие носит название цифрового (или электронного) ИР.
Где импульсные реле используются?
Цифровое реле получило большее распространение, потому как совершенствует работу своего электромеханического варианта: кроме соединения/разъединения основной цепи нажатием кнопки оно может выполнять дополнительные функции, например, замыкать одну цепь и размыкать другую.
Современные импульсные реле, сделанные по этому принципу, активно используются в разнообразных системах бытовой автоматизации, позволяя включать лампы освещения или бытовые приборы при помощи кнопки вместо тумблера. Кстати, 1-полюсное импульсное реле может использоваться (в качестве примера) для включения/выключения одного осветительного прибора, а двухполюсное управляет двумя различными источниками, например, центральной люстрой и настенными бра. Ещё одно преимущество цифрового варианта — это более низкая стоимость по сравнению с электромеханическим ИР, имеющим храповый механизм. Зато последнее невосприимчиво к электрическим помехам, а связь между кнопками и цепью может быть достигнута с помощью простого неэкранированного кабеля или провода любой длины и минимального сечения.
Импульсные реле часто бывают незаменимы в повседневной жизни, поскольку всего один узел активирует/деактивирует удаленные устройства (что особенно удобно, если те расположены в труднодоступных местах), к тому же упрощают монтаж проводки, ведь при использовании ИР приборы не нуждаются в собственных выключателях.
Торговая сеть «Планета Электрика» рада представить своим покупателям большой ассортимент импульсных реле.
Импульсное реле CHINT Electric серии NJMC1
ООО «Электрощитовое оборудование»
официальный дистрибьютор CHINT
+7 (499) 244-07-77
Previous
Next
Вы можете оформить заказ на данный товар, включив его в заявку нашим менеджерам.
Добавить в заказ
Описание
Импульсные реле CHINT Electric серии NJMC1 служат для управления освещением, электроустановками и т.
На нашем сайте вы можете купить импульсные реле CHINT Electric серии NJMC1 с одним полюсом и различным номинальным током: 16 А и 32 А.Технические характеристики импульсного реле CHINT Electric серии NJMC1
|
Номинальный рабочий ток (АC-1), A |
16, 32 | |
| Рабочее напряжение, В | 1Р и 2Р | 250В AC, 28В DC |
| 3Р и 4Р | 415В AC | |
| Напряжение катушки Un, В | пер. ток | 12, 24, 48, 230 |
| пост. ток | 12, 24, 48, 110 | |
| Количество полюсов | 1Р, 2Р, 3Р, 4Р | |
| Продолжительность импульса | от 50мс до 1с (рекомендуется 200мс) | |
| Напряжение срабатывания | 85%-110%Un | |
| Механическая износостойкость, циклов | 100000 | |
| Электрическая износостойкость, циклов | 1000000 | |
| Степень защиты | IP20 | |
| Рабочая температура, °C | -25. ..+55 |
|
| Монтаж | DIN-рейка | |
Таблица для выбора импульсного реле CHINT Electric серии NJMC1 по артикулу
|
Ток, A |
AC230V |
DC24V |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
16A |
NJMC1-16 1P AC230V |
657005 |
NJMC1-16 1P DC24V |
657000 |
| 32A |
NJMC1-32 1P AC230V |
657007 |
NJMC1-32 1P DC24V |
657002 |
Часто задаваемые вопросы — Schneider Electric
{"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }
0.0.0″> Как я могу оптимизировать, с тормозным резистором или без него, тормозную остановку…Торможение При большой инерции тормозимой нагрузки и слишком коротком темпе замедления, заданном приводом, энергия восстанавливается из нагрузка на привод. Это включает в себя это…
Какова общая потеря тепла заполненным жидкостью (класс изоляции «A»)…
Общие тепловые потери заполненного жидкостью трансформатора распределения питания (класс изоляции «A») при различных нагрузках рассчитываются следующим образом: — При 100% нагрузке общие тепловые потери складываются из…
0.0.0″> Как я могу включить тепловое реле перегрузки в пускатель звезда-треугольник, как…«Только испытания, проведенные аккредитованными лабораториями, позволяют объявить, что комбинация оборудования может защитить установку в соответствии с типом 1, типом 2 или полная координация.Эти…
С кабелем TSXCUSB485, какой драйвер Modbus я должен установить для использования в..
Драйвер Modbus 2.0 IE10, необходимый для различных программ Schneider, использующих протокол Modbus (TwidoSuite, Advantys, PL7), доступен в приложении Он поддерживает USB-кабель TSXCUSB485 и…
0.0.0″> Popular Video FAQs Popular VideosVideo: Lisse Безвинтовые выключатели света Deco от Schneider… к плате центра нагрузки KQ
Как подключить GV2AF3 к контактору TeSys D с AD или…
Узнайте больше в разделе «Общие вопросы и ответы» Общие сведения
В чем разница между PNP и NPN при описании 3-проводной схемы. ..
Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…
Какой размер перегрузки я использую со пускателем звезда-треугольник?
В большинстве случаев защита от перегрузки по схеме «звезда-треугольник» устанавливается под контактором «треугольник» с проводными соединениями с одной стороны каждой обмотки двигателя.
Другая сторона обмоток…
Чем отличаются сети переменного тока 380 В, 400 В переменного тока и 415 В переменного тока…
На протяжении многих лет материковая Западная Европа использовала трехфазную сеть электропитания с номинальным напряжением 380 В переменного тока 50 Гц, в то время как в Великобритании использовалось 415 В переменного тока 50 Гц. В настоящее время все трехфазные источники питания в Западной Европе…
В чем разница между питанием от сети 220 В переменного тока, 230 В переменного тока и 240 В переменного тока…
В течение многих лет в континентальной Западной Европе используется электропитание от сети с номинальным напряжением 220 В переменного тока, 50 Гц.
В Великобритании использовалось 240 В переменного тока, 50 Гц. В настоящее время ВСЕ западноевропейские источники питания классифицируются как 230 В переменного тока. В…
Импульсное реле для шкафа управления
Поз. 1–8 из 8
Быстрый фильтр
В наличии
В наличии
- Артикул:
- 102707
Бистабильный — импульсное реле без памяти, 1 переключающий контакт, управляющее напряжение: 230В AC.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 17,50 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 17,50 €* |
| 10 | 16,63 €* |
| 20 | 16,10 €* |
В наличии
В наличии
- Артикул:
- 102708
Бистабильное — импульсное реле без памяти, 1 переключающий контакт, управляющее напряжение: 24 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 17,90 € *
искл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 17,90 €* |
| 10 | 17,01 €* |
| 20 | 16,11 €* |
Лидеры продаж
Лидеры продаж
- Артикул:
- 102725
Бистабильное — импульсное реле с памятью, 1 переключающий контакт, управляющее напряжение: 230 В переменного тока.
Для шкафа управления/распределительной коробки.
от 18,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 18,90 €* |
| 10 | 17,96 €* |
| 20 | 17,39 €* |
В наличии
В наличии
- Артикул:
- 102724
Бистабильное импульсное реле с памятью, 1 переключающий контакт, управляющее напряжение: 24 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки.
от 18,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 18,90 €* |
| 10 | 17,96 €* |
| 20 | 17,39 €* |
Бестселлеры
Бестселлеры
- Артикул:
- 102729
Бистабильное импульсное реле ВКЛ/ВЫКЛ с памятью, 1 переключающий контакт, управляющее напряжение: 12–240 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки.
от 18,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 18,90 €* |
| 10 | 17,96 €* |
| 20 | 17,39 €* |
Бестселлеры
Бестселлеры
- Артикул:
- 102704
Бистабильный — импульсное последовательное реле с памятью, 2 переключающих контакта, универсальное управляющее напряжение 12 .
.. 240 В переменного/постоянного тока. Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 17,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 17,90 €* |
| 10 | 16,90 €* |
| 20 | 15,90 €* |
В наличии
В наличии
- Артикул:
- 102727
Бистабильное — импульсное реле без памяти, 2 нормально разомкнутых контакта, управляющее напряжение: 230 В переменного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 19,50 € *
искл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 19,50 €* |
| 10 | 18,53 €* |
| 20 | 17,94 €* |
В наличии
В наличии
- Артикул:
- 102726
Бистабильное — импульсное реле без памяти, 2 нормально разомкнутых контакта, управляющее напряжение: 24 В переменного/постоянного тока.
Для шкафа управления/распределительной коробки. Для управления светодиодным и обычным освещением.
от 19,90 € *
вкл. 19% НДС , плюс
| Количество | Единая цена |
|---|---|
| 1 | 19,90 €* |
| 10 | 18,91 €* |
| 20 | 18,31 €* |
Позиции 1–8 из 8
Импульсные переключатели представляют собой реле (электромагнитные переключатели), которые изменяют свое коммутационное состояние при подаче электрического импульса.
В бытовых установках импульсные выключатели используются для переключения потребителей, управляемых кнопками. Самое известное применение — включение и выключение света в коридоре. Предлагаем импульсные выключатели различного напряжения (12В, 24В, 230В) и конфигурации (нормально разомкнутые, перекидные, нормально замкнутые).
Настройки конфиденциальности данных
Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).
Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.
Выбрать/Отменить все
ReCaptcha
Дополнительная информация Чтобы отправлять формы на этой странице, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google.
С вашего согласия будет встроена reCAPTCHA, служба Google, позволяющая избежать спам-сообщений через контактные формы.
Эта услуга позволяет нам предоставить нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис предотвращает компрометацию наших сервисов спам-ботами.
После того, как вы дали свое разрешение, вас могут попросить ответить на запрос безопасности для отправки формы.
Если вы не согласны, к сожалению, вы не можете использовать форму. Пожалуйста, свяжитесь с нами другим способом.
Описание:
Остановка спам-ботов
Процессинговая компания:
Google Inc.
Условия эксплуатации: Ссылка
Google Analytics 4
Дополнительная информацияDies ist ein Webanalysedienst.
Добавление Дата: анонимный IP-адрес, дата и место службы, информация, клики, приложение, информация о браузере, информация о генерировании, поддержка JavaScript, информация о сайте, URL-адрес реферера, стандартная информация, информация, взаимодействие с виджетами
Описание:
Анализ
Процессинговая компания:
Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE
Условия эксплуатации: Ссылка
Google Analytics (Universal Analytics)
Дополнительная информация Dies ist ein Webanalysedienst.
Добавление Дата: анонимный IP-адрес, данные об объектах, информация, клики, приложение, актуальная информация, информация о браузере, генерируемая информация, поддержка JavaScript, дополнительная информация, URL-адрес реферера, стандартная информация, информация, виджет-взаимодействие
Описание:
Анализ
Процессинговая компания:
Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE
Условия эксплуатации: Ссылка
Отслеживание конверсий Google Ads
Дополнительная информацияMit dem Google Ads Conversion Tracking können wir unseren Werbeerfolg im Google Werbenetzwerk messen. Wir schalten Werbung im Google Werbenetzwerk, damit unsere Angebote besser gefunden werden. Wir versuchen dabei Werbung so оптимальный wie möglich zu gestalten. Auch um Werbekosten so gering wie möglich zu halten. Dies spiegelt sich in unseren Preisen wieder 😉
Erhobene Daten: zufallsgenerierte USER-ID
Описание:
Маркетинг
Процессинговая компания:
Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE
Условия эксплуатации: Ссылка
Выбрать/Отменить все
Настройки конфиденциальности данных
Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки.
