Что такое степень защиты IP в электрике. Как расшифровывается маркировка IP. Какие бывают классы защиты IP. Где применяются IP-коды. Как выбрать электрооборудование с нужной степенью защиты.
Что такое степень защиты IP в электрике

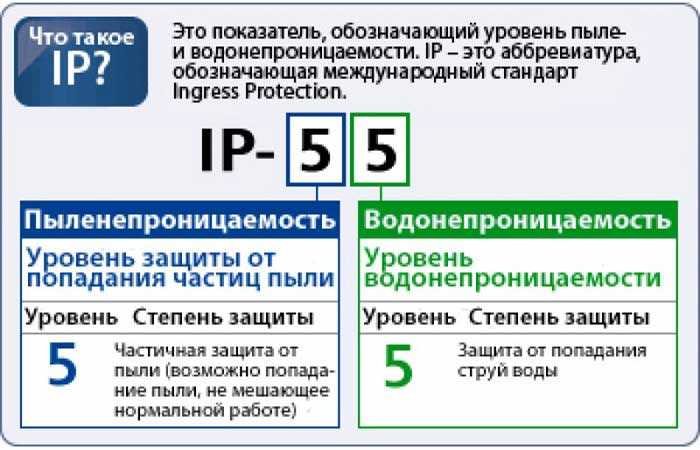

IP (Ingress Protection) — это международный стандарт, определяющий степень защиты электрооборудования от проникновения твердых предметов и воды. Маркировка IP состоит из букв «IP» и двух цифр, например IP54.
Первая цифра (от 0 до 6) обозначает защиту от проникновения твердых предметов:
- 0 — защита отсутствует
- 1 — защита от предметов крупнее 50 мм
- 2 — защита от предметов крупнее 12,5 мм
- 3 — защита от предметов крупнее 2,5 мм
- 4 — защита от предметов крупнее 1 мм
- 5 — частичная защита от пыли
- 6 — полная защита от пыли
Вторая цифра (от 0 до 8) обозначает защиту от проникновения воды:
- 0 — защита отсутствует
- 1 — защита от вертикально падающих капель
- 2 — защита от капель под углом до 15°
- 3 — защита от дождя
- 4 — защита от брызг
- 5 — защита от струй воды
- 6 — защита от сильных струй воды
- 7 — защита при кратковременном погружении
- 8 — защита при длительном погружении
Расшифровка обозначений IP
Рассмотрим несколько примеров расшифровки маркировки IP:
IP20 — защита от предметов крупнее 12,5 мм, нет защиты от воды. Типичный рейтинг для бытовых электроприборов.
IP44 — защита от предметов крупнее 1 мм, защита от брызг воды. Подходит для влажных помещений.
IP65 — полная защита от пыли, защита от струй воды. Применяется для уличного оборудования.
IP68 — полная защита от пыли и воды при длительном погружении. Используется для подводного оборудования.
Важность правильного выбора степени защиты IP
Почему так важно выбирать электрооборудование с подходящей степенью защиты IP? Рассмотрим основные причины:
- Безопасность. Недостаточная защита может привести к поражению электрическим током или возгоранию.
- Надежность работы. Проникновение пыли или влаги сокращает срок службы оборудования.
- Соответствие нормам. В разных помещениях требуются определенные классы защиты IP.
- Экономия. Чрезмерная защита увеличивает стоимость оборудования.
Правильно подобранная степень защиты обеспечивает оптимальный баланс между безопасностью, надежностью и стоимостью электрооборудования.
Применение IP-кодов в различных условиях
Степень защиты IP следует выбирать в зависимости от условий эксплуатации оборудования:
Сухие жилые помещения
Для обычных сухих помещений в доме достаточно степени защиты IP20 или IP21. Это касается розеток, выключателей, светильников.
Влажные помещения
В ванных комнатах, кухнях, подвалах требуется более высокая защита — не менее IP44. Это защищает от брызг воды во всех направлениях.
Уличное применение
Для наружного освещения, розеток на улице рекомендуется степень защиты IP65. Она обеспечивает полную пыленепроницаемость и защиту от струй воды.
Промышленные условия
На производствах с агрессивной средой может потребоваться максимальная защита IP68 для погружного оборудования или IP69K для защиты от струй горячей воды под высоким давлением.

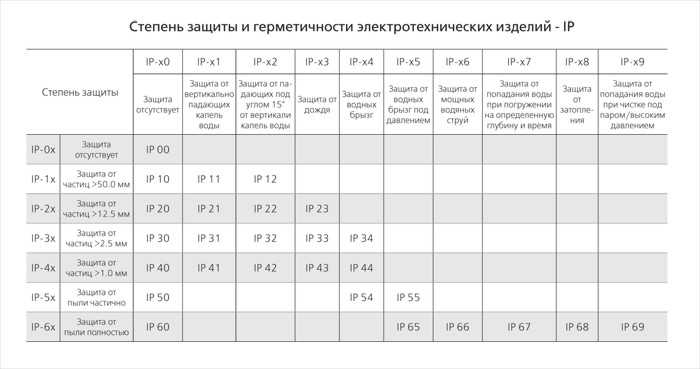

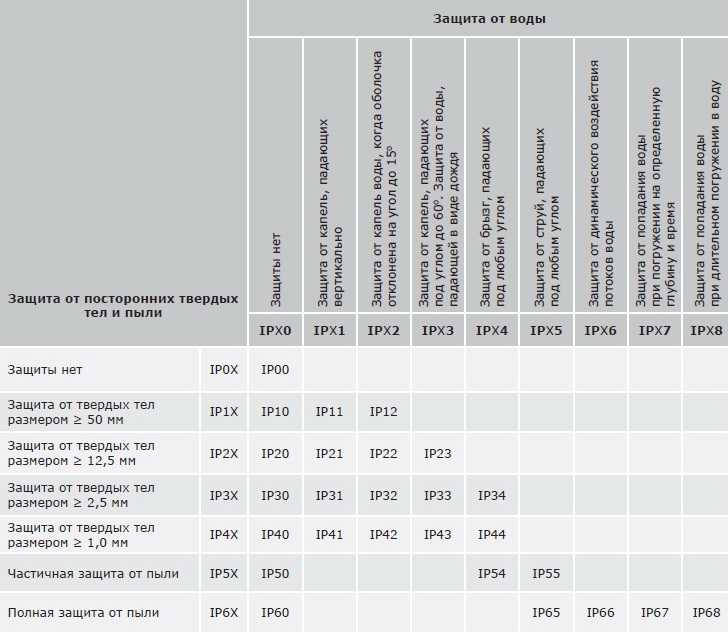

Таблица степеней защиты IP
Для удобства выбора приведем сводную таблицу степеней защиты IP:
| IP-код | Защита от твердых предметов | Защита от воды | Типичное применение |
|---|---|---|---|
| IP20 | От предметов > 12,5 мм | Нет | Бытовые приборы в сухих помещениях |
| IP44 | От предметов > 1 мм | От брызг | Оборудование в ванных, на кухне |
| IP65 | Полная защита от пыли | От струй воды | Уличное освещение, розетки |
| IP68 | Полная защита от пыли | При длительном погружении | Подводное оборудование |
Как проверить соответствие IP-коду
Производители должны тестировать свою продукцию на соответствие заявленной степени защиты IP. Как это проверяется?
Проверка защиты от твердых предметов
Используются специальные щупы и тестовые пальцы, которые пытаются проникнуть внутрь корпуса. Для проверки пылезащиты применяется мелкодисперсная тальковая пудра.
Проверка защиты от воды
Оборудование подвергается воздействию воды в соответствии с заявленным уровнем защиты:
- Распыление воды под разными углами
- Погружение на определенную глубину
- Воздействие струями воды под давлением
После испытаний проверяется отсутствие повреждений и проникновения воды внутрь.
Дополнительные обозначения в IP-кодах
Кроме двух основных цифр, в маркировке IP могут присутствовать дополнительные буквенные обозначения:
- A — защита от доступа тыльной стороной руки
- B — защита от доступа пальцем
- C — защита от доступа инструментом
- D — защита от доступа проволокой
Например, IP20B означает защиту от предметов крупнее 12,5 мм и от проникновения пальца.
Особенности выбора IP для разных типов электрооборудования
Требования к степени защиты могут различаться для разных видов электротехнических изделий:
Розетки и выключатели
В сухих помещениях достаточно IP20. Для ванных комнат рекомендуется IP44. Уличные розетки должны иметь степень защиты не ниже IP54.
Светильники
Для помещений подойдет IP20-IP44. Уличные светильники требуют IP65. Для бассейнов нужна защита IP68.
Электродвигатели
В сухих условиях применяют IP23. Для влажных помещений — IP44-IP55. В агрессивных средах — до IP68.
Щиты и шкафы
Для внутренней установки достаточно IP31-IP54. Уличные шкафы должны иметь степень защиты IP65-IP66.
При выборе учитывайте конкретные условия эксплуатации оборудования.
Что такое IP? — Знакомый электрик
Приобретая различное электрооборудование, многие люди понимают, что тот или иной товар расчитан на определённое напряжение в вольтах, мощность в ваттах, ток в амперах и никак не реагируют на такой показатель как IP.
Так что такое этот IP? IP- это степень защиты корпуса электрооборудования от внешних факторов. Как известно, попадание внутрь электроприбора пыли, особенно угольной, а также воды приводит к выходу устройства из строя, а в особо тяжёлых случаях — поражению человека электрическим током или возгаранию. Пренебрегать этим значением категорически нельзя, особенно при установке электрооборудования в загрязнённых или влажных помещениях.

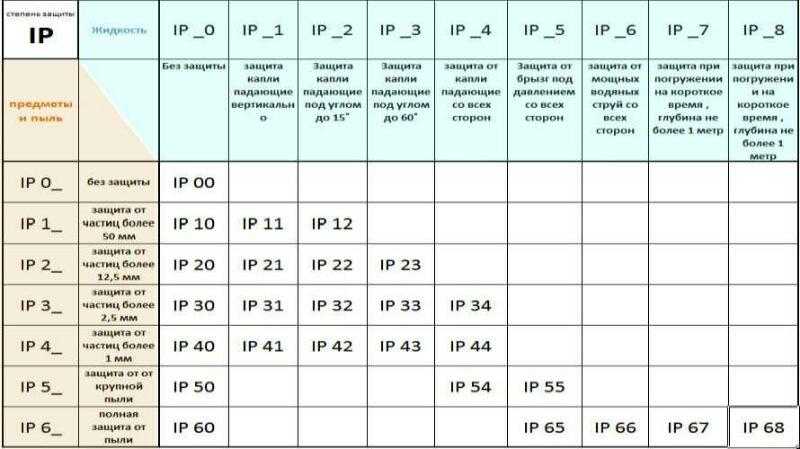

Стандарт IEC-952 предполагает следующую классификацию: ΙPxx, где первый индекс х — это класс защиты корпусов электрооборудования от проникновения внутрь посторонних тел, а второй — класс защиты корпусов электрооборудования от воздействия воды.
IPхх
| Индекс | Описание |
| 0 | Защита отсутствует |
| 1 | Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например рук, и от проникновения твердых тел диаметром более 50 мм |
| 2 | Защита от проникновения внутрь корпуса пальцев или предметов длиной более 80 мм и от проникновения твердых тел диаметром более 12 мм |
| 3 | Защита от проникновения внутрь оболочки инструментов, проволоки, твердых тел и т. п. диаметром или толщиной более 2.5 мм |
| 4 | Защита от проникновения внутрь оболочки проволоки и твердых тел диаметром более 1 мм |
| 5 | Проникновение внутрь корпуса пыли не предотвращено полностью, однако количество проникающей пыли не может нарушить работу изделия |
| 6 | Проникновение пыли предотвращено полностью |
IPхх
| Индекс | Описание |
| 0 | Защита отсутствует |
| 1 | Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие |
| 2 | Капли воды, падающие на оболочку под углом до 15 градусов от вертикали, не должны оказывать вредного воздействия на изделие |
| 3 | Дождь, падающий на оболочку под углом 60 градусов от вертикали, не должен оказывать вредного воздействия на изделие |
| 4 | Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного воздействия на изделие |
| 5 | Струя воды, выбрасываемая в любом направлении на оболочку, не должна оказывать вредного воздействия на изделие |
| 6 | Сильная струя воды (100 л/мин при давлении 100 кПа) или волны воды не должны вызывать попадание в оболочку воды в количестве, достаточном для повреждения изделия |
| 7 | Вода не должна проникать в оболочку, погруженную в воду на глубину примерно 15 см, при примерном равенстве температуры оболочки и воды, в количестве, достаточном для повреждения изделия |
| 8 | Изделие пригодно для длительного погружения в воду при условиях, устанавливаемых производителем |
Например: IP65 означает пыленепроницаемый, брызгозащищённый корпус.
На фото блоки питания для светодиодных лент IP-66 и IP-20:
Расшифровка степени защиты IP | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Вы наверное замечали, что практически на любом электрическом изделии или электрооборудовании, будь это светильник, распределительная коробка, автоматический выключатель, двигатель, контактор, розетка и прочее, практически всегда имеется небольшая надпись или обозначение такого вида — «IP + две цифры».
Ну вот, например, у трехфазного асинхронного двигателя АИР71А4У2 имеется обозначение IP54.
А вот фотореле ФР-602, которое мы устанавливали для управления козырьковым освещением жилых домов, имеет параметр IP44.
У ящика с понижающим трансформатором ЯПТ 0,25-1 У3 напряжением 220/36 (В) — IP31.
У китайского поворотного диммера «Powerman» — IP20.
У двухклавишного выключателя для скрытой установки от этого же производителя «Powerman» — тоже IP20.
Клеммная коробка У614АУ2 — имеет IP54.
Распределительная коробка открытой установки от Schneider Electric — IP55.
У прикладного вытяжного вентилятора ERA 4S ET, который я установил у себя в ванной комнате — IP24.
Трехфазная силовая розетка CCИ-125 от IEK — IP44.
Бытовая двойная розетка открытой установки серии «Рондо» от Schneider Electric (со шторками) — IP44.
Светильник уличного исполнения ЖКУ02-70-003 — IP23 электрической части корпуса.
На этом с примерами ограничимся, а то так можно продолжать до бесконечности.
В некоторых своих статьях, например, про правила установки розеток в ванной комнате, я расшифровывал только два обозначения — IPХ1 и IPХ4. В данной же статье я приведу классификацию абсолютно всех существующих кодов и расшифровку к ним.
Правильно расшифровав код IP, Вы не будете сомневаться в правильности установки электрических изделий и электрооборудования в плане воздействия на них климатических и механических внешних факторов, и, соответственно, они прослужат Вам весь заявленный срок.
Классификация кодов IP и методы испытаний на их соответствие регламентируются действующим ГОСТом 14254-96 и Международным стандартом (МЭК 529-89). Перечисленные нормативные документы распространяются на все электрооборудование напряжением до 72,5 (кВ) включительно.
Итак, сама аббревиатура или код IP расшифровывается, как Ingress Protection Rating, что дословно переводится с английского, как «Степень защиты корпуса».
Затем после кода IP идут две цифры.
Каждая цифра имеет свою расшифровку, ознакомиться с которой Вы сможете в приведенных ниже ярких и наглядных изображениях.
Первая цифра — защита корпуса от проникновения посторонних предметов
Первая цифра в коде (от 0 до 6) определяет степень защиты корпуса электрооборудования от проникновения во внутрь твердых посторонних частиц или предметов, а также степень защиты корпуса от доступа людей, например, пальцев рук, к токоведущим частям.
Иногда первая цифра в коде может отсутствовать, а вместо нее стоять буква «Х», например, IPХ1 — это означает, что для этого электрооборудования нет необходимости в обозначении данного параметра.
Вторая цифра — защита корпуса от проникновения воды
Вторая цифра в коде (от 0 до 8) определяет защиту корпуса электрооборудования от проникновения воды.
Аналогично и здесь, вместо второй цифры может стоять буква «Х» — это означает, что для электрооборудования нет необходимости в обозначении данного параметра.
Еще один важный момент! Иногда в коде может указываться через дробь два значения кода IP, например, IP24/IP44. Это означает то, что степень защиты корпуса имеет разное значение в зависимости от состояние электрооборудования.
Например, у некоторых розеток для наружной установки может быть указано два кода IP (IP44/IP54) — это значит, что когда в розетке нет вилки и ее крышка закрыта, то она имеет степень защиты IP54. Когда же крышку открыли и в розетку включили вилку, то ее защита уменьшилась и стала уже IP44, т.е. ее защита от проникновения пыли уменьшилась, но при этом защита от влаги осталась прежней.
Степень защиты корпуса от других внешних факторов регламентируется другими ГОСТами.

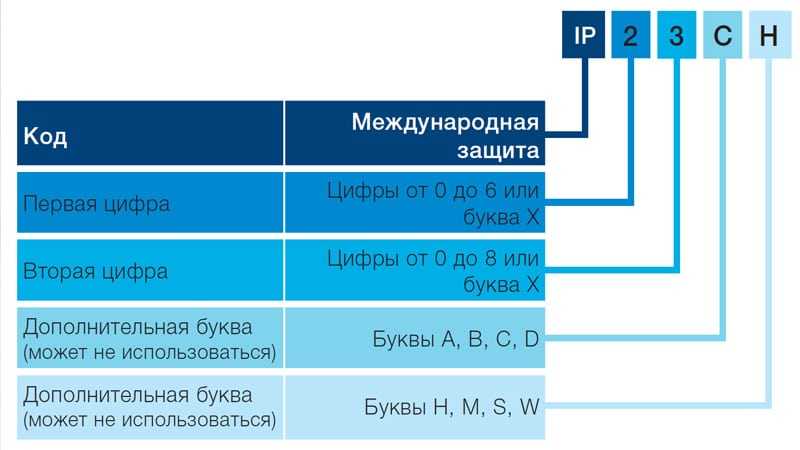

Дополнительные и вспомогательные коды IP
Помимо перечисленных выше кодов IP существуют дополнительные и вспомогательные обозначения, правда лично я с ними еще ни разу не сталкивался на своей практике.
Дополнительная буква указывается сразу же за цифровым кодом IPХХ. Всего существует 4 дополнительные буквы: A, B, C и D. Они характеризуют защиту людей от прикосновения к опасным частям. По сути, это тоже самое, что и первая цифра в коде, но с более развернутым описанием. К опасным частям относятся токоведущие и механические части оборудования.
Пример обозначения: IP23C
Вспомогательная буква указывается сразу же за дополнительной буквой. Всего существует 3 вспомогательные буквы: Н, М и S. Раньше была еще буква W, но сейчас она не используется в обозначениях. Вспомогательные буквы несут в себе справочную информацию об электрооборудовании и параметры испытаний.
Пример обозначения: IP21CS
Если дополнительных и вспомогательных обозначений нет, то они вообще не указываются в коде IP, в отличии от цифровых кодов, которые заменяются буквой «Х».
В заключении статьи рекомендую Вам посмотреть видеоролик, в котором показана камера дождя и процесс испытания светильника со степенью защиты IP65:
P.S. Надеюсь, что теперь Вам понятна расшифровка степени защиты IP. Будьте внимательны при выборе электрооборудования и электроустановочных изделий, согласно условий места их установки и эксплуатации. Спасибо за внимание.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Что такое рейтинг IP? — Степень защиты от проникновения и значение
Что такое степень защиты от проникновения? В этой статье мы собираемся обсудить международную рейтинговую систему, которая классифицирует устройства для различных условий окружающей среды. Эта рейтинговая система называется защитой от проникновения или IP-рейтингом, как ее обычно называют.
Электрические устройства можно найти по всему миру, в самых разных рабочих условиях и даже дома. Устройство, подходящее для чистой среды, такой как медицинский процесс, будет неэффективно в более грязной среде, такой как сталелитейный завод.
Все электрические устройства имеют класс защиты IP, даже то, о котором вы читаете эту статью!
Основы рейтинга IP
Классы IP определены в международном стандарте EN 60529 и используются для определения уровней эффективности герметизации электрических шкафов и устройств от проникновения инородных тел, таких как грязь и вода.
Степень защиты IP состоит из двух цифр, например IP68. У каждого разная защита и уровень.
Наличие международной рейтинговой системы, такой как рейтинг IP, позволяет обеспечить соответствие электрических устройств, гарантируя, что устройство будет защищено одинаково в разных частях мира.
Давайте разберем рейтинг, чтобы лучше понять, что он означает.
Первая цифра степени защиты IP (защита от твердых частиц)
Первая цифра степени защиты IP — это степень защиты от твердых частиц.
Первая цифра может быть от нуля до 6, а защита от твердых частиц увеличивается от низкого к высокому.
Оценка «ноль» означает, что устройство или панель не имеют специальной защиты от твердых частиц.
Уровень защиты 1 защищает от крупных частей тела, таких как руки, или твердых предметов диаметром более 50 мм.
Уровень 2 защищает от пальцев или других предметов длиной не более 80 мм и диаметром не более 12 мм.
Рейтинг 3 защищает от проникновения инструментов, проводов и подобных устройств диаметром 2,5 мм и более.
Рейтинг 4 защищает от твердых тел размером более 1 мм.
Уровень 5 защищает от пыли, которая может повредить оборудование.
Оценка 6 означает, что устройство или панель полностью защищены от пыли.
Вторая цифра класса защиты IP (защита от жидкостей)
Вторая цифра в рейтинге IP означает класс защиты от жидкостей.
Вторая цифра может быть от нуля до 8. Как и первая цифра, уровень защиты увеличивается от низкого к высокому.
Нулевой уровень защиты означает, что устройство или панель не имеет специальной защиты от жидкостей.
Рейтинг 1, защита от конденсата и капель воды.
Уровень 2 защищает от капель воды, отклоненных до 15 градусов от вертикали.
Рейтинг 3 защищает ваше устройство или панель от брызг под углом до 60 градусов от вертикали.
Рейтинг 4 защищает от водяных брызг со всех сторон.
Уровень 5 защищает от струй воды низкого давления со всех направлений.
Рейтинг 6 означает, что устройство или панель защищены от сильных струй воды и волн.
Оценка 7 защищает от временного погружения вашего устройства или панели.
И, наконец, рейтинг 8 защищает от длительного воздействия погружения под давлением.
Примеры рейтинга IP
Теперь давайте поговорим о том, как две цифры в рейтинге IP составляют полный рейтинг.
Все электрические устройства со степенью защиты IP будут иметь двузначную оценку, как мы упоминали ранее.
1. IP68
Если устройство имеет класс защиты IP68, например, оно будет пыленепроницаемым и защищенным от длительного погружения в воду под давлением.
Этот пример является пыленепроницаемым и водонепроницаемым в соответствии со стандартами, установленными для степени защиты IP.
2. IP34
Давайте рассмотрим другой пример; как насчет IP34.
Это устройство должно быть защищено от более крупных твердых предметов размером более 2,5 мм и защищено от брызг воды со всех сторон.
При таком рейтинге устройство, скорее всего, должно быть в каком-то корпусе, потому что защита от твердых частиц обеспечивается только от крупных объектов.
3. IP61
Давайте рассмотрим последний пример; IP61.
Здесь есть полная защита от пыли, но единственная защита от жидкости – от вертикально падающих капель воды.
Это устройство может находиться вне корпуса, если поблизости от устройства не будет использоваться вода.
Резюме
В заключение, степень защиты IP или степень защиты от проникновения загрязнений является международным стандартом, установленным для соответствия требованиям защиты твердых и жидких веществ для электрических устройств.
Степень защиты IP встречается на портативных устройствах и вплоть до промышленных электрических корпусов.
При оценке IP важно помнить, что:
– Первое число указывает на защиту от твердых тел
– Второе число указывает на защиту от жидкостей
– Чем больше цифра, тем выше защита
У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.
Команда RealPars
PS: недавно мы добавили новый курс по настройке ПИД-регулятора в TIA Portal в библиотеку курсов RealPars. Преподавателем этого курса является Скотт Соммер с более чем 35-летним опытом работы в сфере автоматизации.
Если вы уже являетесь подписчиком, вы можете посмотреть этот курс, а также сотни других практических видео по программированию ПЛК и промышленной автоматизации.
Поиск:
Инженер по автоматизации
Опубликовано 15 июня 2019 г.
Автор Luke Prielipp
Инженер по автоматизации
Опубликовано 15 июня 2019 г. Я получаю работу по программированию ПЛК без опыта. Это мой личный опыт как человека, который искал работу в этой сфере, и как работодателя, который просматривает резюме и проводит собеседования с кандидатами для различных проектов. Итак, приступим!
В этой статье мы познакомим вас с возможностями и гибкостью функции трехмерного моделирования Sysmac Studio. Функция трехмерного моделирования легко добавляется в Sysmac Studio с помощью лицензии от OMRON. Подробнее об этом мы расскажем позже. Моделирование простого…
Эта статья является базовым примером того, как машинное обучение можно использовать для профилактического обслуживания.
Не нужно быть инженером, чтобы это понять. Это очень просто и весело, и вы можете понять это очень легко. Обещаю. Начнем с простого примера. Скажем…
Объяснение рейтингов IP | Таблица IP-кодов
Поделитесь этим ресурсом:
При установке освещения в доме или покупке электрооборудования вам необходимо знать, что такое IP-коды и как они влияют на ваш выбор продукции.
Что такое IP-код?
IP-коды являются сокращением от Международной маркировки защиты стандарта IEC 60529, довольно часто вы услышите, что IP упоминается как защита от проникновения. Он создан Международной электротехнической комиссией (МЭК).
IEC — международная организация, состоящая из членов из 60 стран, которая помогает устанавливать и поддерживать стандарты, используемые во всем мире. Сам стандарт обеспечивает классификацию и рейтинг степени защиты от проникновения, пыли, воды и случайного контакта с электрическими шкафами и механическими кожухами.
Его цель состоит в том, чтобы предоставить более подробные определения уровня защиты оборудования, а не полагаться на такие термины, как «водонепроницаемость» или «брызгозащищенность».
Коды IP всегда должны быть выражены следующим образом, например: IP68
Разбивка кода выглядит следующим образом: IP-код
6 – первая цифра указывает на защиту от твердых частиц; здесь можно использовать целый ряд чисел.
8 – вторая цифра обозначает защиту от проникновения жидкости; опять же, здесь можно использовать целый ряд цифр
Иногда в конце кода может быть добавлена буква, например. IPXXD, это дает дополнительную информацию о обеспечиваемой защите
Взглянув еще раз на наш пример IP-кода, IP68, мы можем убедиться, что он является пыленепроницаемым и подходит для полного погружения.
Чтобы разместить нашу инфографику «Таблица рейтингов IP» на своем веб-сайте, просто скопируйте и вставьте приведенный ниже код для встраивания:
co.uk/useful-resources/ip-ratings -explained/ img src=»https://electriciancourses4u.co.uk/wp-content/uploads/ip-ratings-chart.png» alt=»Таблица рейтингов IP» class=»aligncenter width=»auto» height=» 100%» граница = «0» />
Степень защиты IP в доме
В доме существуют определенные требования, которым должно соответствовать все оборудование, включая стационарные электроустановочные изделия, такие как розетки и выключатели. Одним из них являются минимальные рейтинги IP. Как правило, КАЖДОЕ устанавливаемое оборудование должно иметь минимальную степень защиты IP4X на всех горизонтальных поверхностях и IP2X на всех вертикальных поверхностях.
Идея заключается в том, что горизонтальные поверхности со степенью защиты IP4X не позволяют крупным частицам пыли и пуха, обычно встречающимся в доме, проникнуть внутрь ограждения, что устраняет одну потенциальную причину возгорания.
Вертикальные поверхности со степенью защиты IP2X предотвращают непреднамеренный контакт с частями корпуса, которые могут находиться под напряжением.
Ванные комнаты, однако, имеют гораздо более строгие правила в отношении степени защиты IP оборудования, которое разрешено использовать в них. Ванные комнаты разбиты на «зоны». Минимальный рейтинг IP используемого оборудования определяется тем, в какой из этих зон оно будет использоваться. На приведенной ниже диаграмме показаны различные зоны в ванной комнате.
Чтобы разместить нашу инфографику «Таблица рейтингов IP» на своем веб-сайте, просто скопируйте и вставьте приведенный ниже код для встраивания:
Это означает, что при выборе оборудования для использования в любой из зон оно ДОЛЖНО соответствовать этим минимальным требованиям, т.
