Что такое электрический каскад в электронике

Электрический каскад — это функциональный узел электронной схемы, выполняющий определенное преобразование сигнала. Каскады являются базовыми «строительными блоками» при проектировании сложных электронных устройств.

Основные характеристики электрического каскада:

• Имеет вход и выход для сигнала
• Содержит активный элемент (транзистор, лампу и т.п.)
• Выполняет одну определенную функцию (усиление, генерация и др.)
• Может соединяться с другими каскадами для построения сложных схем

Принцип работы усилительного каскада на транзисторе

Рассмотрим принцип работы простейшего усилительного каскада на биполярном транзисторе:

1. Входной сигнал подается на базу транзистора через конденсатор
2. Транзистор работает в активном режиме, управляемый током базы
3. Изменения тока базы вызывают усиленные изменения тока коллектора
4. На резисторе в цепи коллектора формируется усиленный выходной сигнал
5. Выходной сигнал снимается с коллектора через разделительный конденсатор

Таким образом, небольшие изменения входного напряжения преобразуются в значительно бóльшие изменения выходного напряжения. Это и есть усиление сигнала.

Основные типы электронных каскадов

В зависимости от выполняемой функции различают следующие основные типы электронных каскадов:

Усилительные каскады

Предназначены для увеличения амплитуды сигнала. Бывают:

• Каскады предварительного усиления
• Каскады промежуточного усиления
• Выходные усилительные каскады

Генераторные каскады

Формируют электрические колебания заданной формы и частоты. Различают:

• LC-генераторы
• RC-генераторы
• Кварцевые генераторы

Преобразовательные каскады

Изменяют параметры сигнала, например:

• Смесители частот
• Детекторы
• Модуляторы

Схемы включения транзисторов в каскадах

Существует три основных схемы включения биполярных транзисторов в усилительных каскадах:

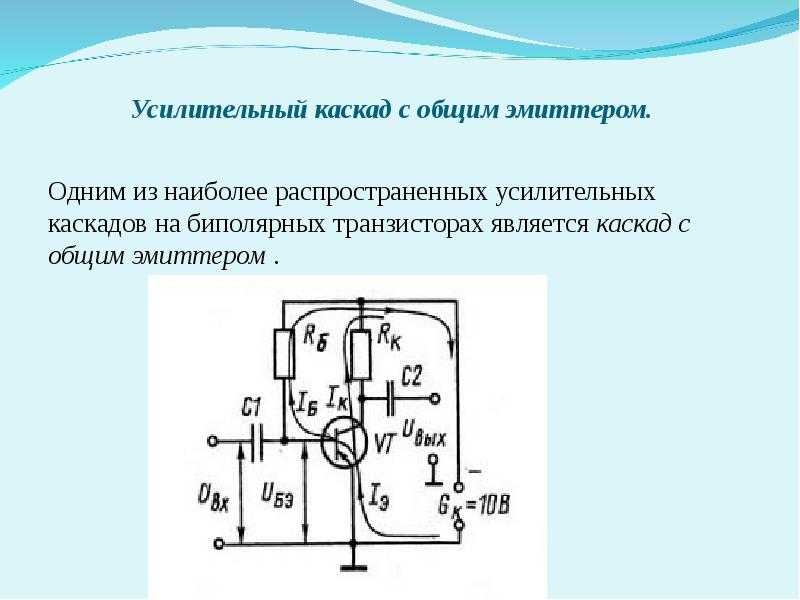

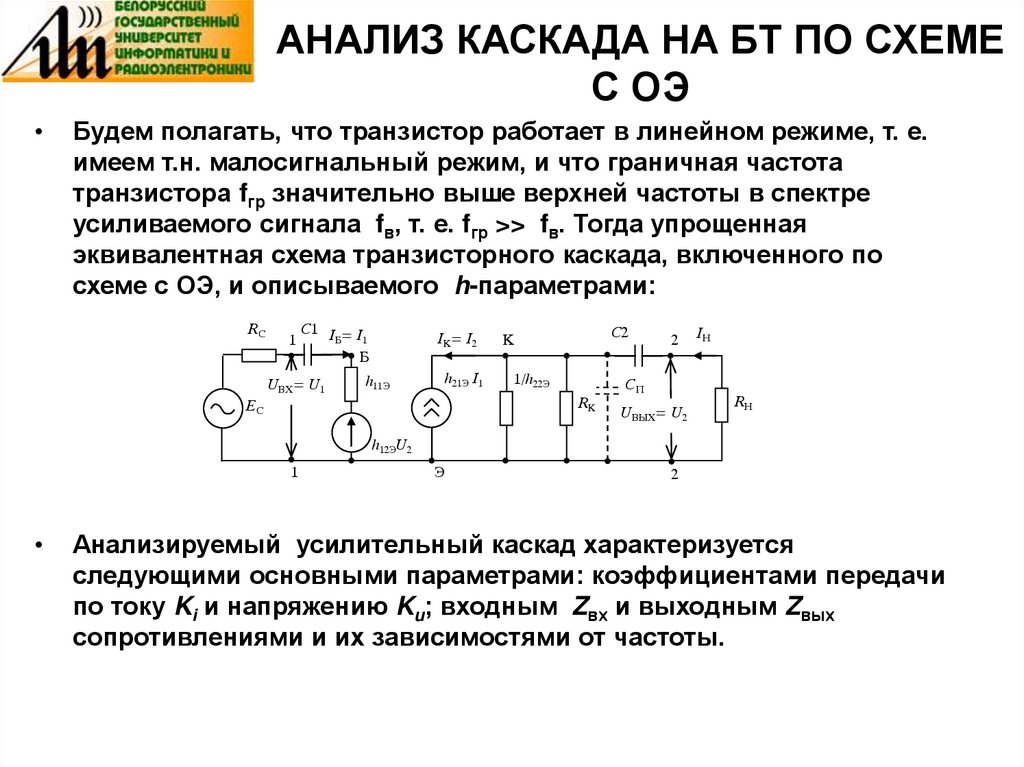

Схема с общим эмиттером (ОЭ)

Наиболее распространенная схема. Обеспечивает усиление как по току, так и по напряжению. Входной сигнал подается на базу, выходной снимается с коллектора. Эмиттер является общим электродом.

Схема с общей базой (ОБ)

Обеспечивает хорошее усиление на высоких частотах. Входной сигнал подается на эмиттер, выходной снимается с коллектора. База является общим электродом.

Схема с общим коллектором (ОК)

Используется как эмиттерный повторитель. Имеет высокое входное и низкое выходное сопротивление. Входной сигнал подается на базу, выходной снимается с эмиттера. Коллектор — общий электрод.

Многокаскадные усилители

Для получения большого усиления сигнала используют многокаскадные усилители, состоящие из нескольких последовательно соединенных усилительных каскадов.

Преимущества многокаскадных усилителей:

• Высокий общий коэффициент усиления
• Возможность оптимизации каждого каскада
• Улучшение частотных характеристик
• Снижение нелинейных искажений

Типовая структура многокаскадного усилителя включает:

1. Входной каскад (согласование и предварительное усиление)
2. Каскады промежуточного усиления
3. Выходной каскад (усиление мощности)

Применение каскадных схем в радиотехнике

Каскадные схемы широко применяются при построении различных радиотехнических устройств:

Радиоприемники

В супергетеродинных приемниках используется каскадное соединение:

• Входных цепей
• Усилителя высокой частоты
• Смесителя
• Гетеродина
• Усилителя промежуточной частоты
• Детектора
• Усилителя низкой частоты

Радиопередатчики

Типовая структура передатчика включает каскадное соединение:

• Задающего генератора
• Буферных каскадов
• Умножителей частоты
• Предварительных усилителей мощности
• Выходного усилителя мощности

Измерительные приборы

В радиоизмерительной аппаратуре каскадные схемы используются для построения:

• Генераторов сигналов
• Частотомеров
• Анализаторов спектра
• Осциллографов

Особенности проектирования каскадных схем

При разработке каскадных электронных устройств необходимо учитывать ряд важных факторов:

Согласование каскадов

Для эффективной передачи сигнала между каскадами требуется согласование их входных и выходных сопротивлений. Это достигается применением:

• Трансформаторных связей
• Эмиттерных повторителей
• LC-контуров
• Резистивных делителей

Развязка каскадов

Для предотвращения паразитных связей между каскадами используются методы развязки:

• Экранирование
• Развязывающие RC-фильтры в цепях питания
• Раздельные источники питания

Стабилизация рабочих точек

Для обеспечения стабильной работы каскадов применяется:

• Отрицательная обратная связь
• Термокомпенсация
• Стабилизация тока эмиттера

Частотная коррекция

Для расширения полосы пропускания используются методы частотной коррекции:

• Индуктивная коррекция
• Емкостная коррекция
• Параллельная коррекция

Грамотное применение этих методов позволяет создавать надежные и эффективные каскадные электронные устройства с заданными характеристиками.
