Можно ли подключить 4-пиновый коннектор питания процессора к 8-пиновому разъему на материнской плате. Какие могут быть последствия такого подключения. Какие существуют альтернативные решения.

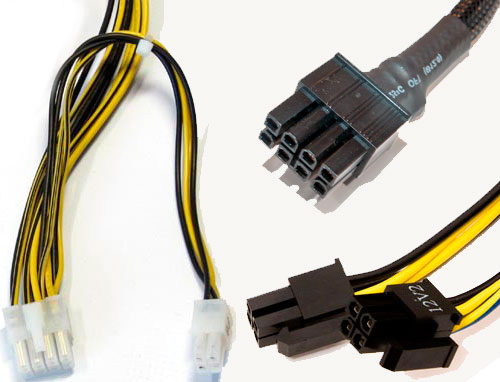

Совместимость 4-пинового и 8-пинового разъемов питания CPU
Многие пользователи сталкиваются с ситуацией, когда блок питания оснащен только 4-пиновым коннектором для процессора, а материнская плата имеет 8-пиновый разъем. Возникает логичный вопрос — можно ли подключить 4-пиновый коннектор к 8-пиновому разъему?
В большинстве случаев такое подключение возможно и система будет работать. 4-пиновый коннектор вставляется в левую часть 8-пинового разъема на материнской плате. Однако есть ряд важных моментов, которые нужно учитывать:
- Мощности 4-пинового коннектора может не хватить для питания современных высокопроизводительных процессоров
- При значительных нагрузках возможны нестабильная работа и спонтанные перезагрузки
- Существует риск повреждения коннектора или материнской платы из-за перегрева
- Некоторые материнские платы могут не запуститься без полностью подключенного 8-пинового разъема
Для каких процессоров достаточно 4-пинового питания?
4-пиновый коннектор питания CPU способен обеспечить до 150 Вт мощности. Этого достаточно для большинства процессоров среднего уровня и ниже. Как правило, 4-пиновое питание подходит для:
- Процессоров начального и среднего уровня с TDP до 95 Вт
- Большинства процессоров Intel Core i3 и i5
- Процессоров AMD Ryzen 3 и некоторых моделей Ryzen 5
- Процессоров предыдущих поколений с невысоким энергопотреблением
Однако для высокопроизводительных процессоров с TDP 105 Вт и выше, особенно при разгоне, рекомендуется использовать полноценное 8-пиновое питание.
Риски использования 4-пинового коннектора вместо 8-пинового
Хотя подключение 4-пинового коннектора к 8-пиновому разъему технически возможно, оно сопряжено с определенными рисками:
- Нестабильная работа системы при высоких нагрузках
- Спонтанные перезагрузки или выключения компьютера
- Ограничение производительности процессора
- Перегрев и повреждение коннектора или разъема на материнской плате
- Снижение срока службы компонентов из-за нестабильного питания
Поэтому использование 4-пинового коннектора вместо 8-пинового рекомендуется только как временное решение.
Альтернативные решения проблемы несовместимости разъемов
Если ваш блок питания оснащен только 4-пиновым коннектором, а материнская плата требует 8-пиновое подключение, существует несколько вариантов решения проблемы:
- Приобретение нового блока питания с 8-пиновым коннектором CPU
- Использование переходника с 4-pin на 8-pin (не рекомендуется для мощных процессоров)
- Замена процессора на модель с меньшим энергопотреблением
- Использование переходника с двух молексов на 8-pin CPU
Наиболее надежным решением является покупка современного блока питания с необходимыми разъемами. Это обеспечит стабильную работу системы и возможность будущих апгрейдов.
Как определить, достаточно ли мощности 4-пинового коннектора?
Чтобы понять, хватит ли мощности 4-пинового коннектора для вашего процессора, необходимо учесть несколько факторов:
- TDP (тепловыделение) процессора — должно быть не более 95 Вт
- Наличие дискретной видеокарты, потребляющей дополнительное питание
- Количество и мощность других компонентов системы
- Планы по разгону процессора в будущем
Если у вас возникают сомнения, рекомендуется использовать онлайн-калькуляторы мощности блока питания или проконсультироваться со специалистом.
Особенности подключения питания на материнских платах с несколькими разъемами CPU
Некоторые высокопроизводительные материнские платы оснащены несколькими разъемами питания CPU — например, 8-pin + 4-pin или даже 8-pin + 8-pin. В этом случае возникает вопрос — нужно ли подключать все разъемы?
Как правило, дополнительные разъемы питания CPU предназначены для:
- Обеспечения стабильности при экстремальном разгоне
- Питания очень мощных процессоров (например, серверных)
- Создания запаса по мощности для будущих апгрейдов
Для большинства пользователей достаточно подключения основного 8-пинового разъема. Дополнительные 4-pin или 8-pin коннекторы можно оставить неподключенными, если у вас нет планов по экстремальному разгону.
Влияние недостаточного питания CPU на стабильность и производительность системы
Использование 4-пинового коннектора вместо 8-пинового может привести к ряду проблем с производительностью и стабильностью:
- Снижение максимальных частот работы процессора
- Нестабильная работа при высоких нагрузках
- Ошибки в работе операционной системы
- Спонтанные перезагрузки или зависания компьютера
- Невозможность разгона процессора
Эти проблемы могут проявляться не сразу, а только при длительных нагрузках или в определенных сценариях использования. Поэтому важно провести всестороннее тестирование системы, если вы решили использовать 4-пиновый коннектор с 8-пиновым разъемом.
Тестирование стабильности системы при нестандартном подключении питания CPU
Если вы все же решили использовать 4-пиновый коннектор с 8-пиновым разъемом, рекомендуется провести ряд тестов для проверки стабильности системы:
- Стресс-тест процессора (например, Prime95) в течение нескольких часов
- Тестирование в ресурсоемких приложениях и играх
- Мониторинг температур и частот процессора под нагрузкой
- Проверка журналов системы на наличие ошибок, связанных с питанием
Если в ходе тестирования не выявлено проблем, система может работать стабильно. Однако следует помнить, что это не гарантирует отсутствия проблем в будущем, особенно при апгрейде компонентов.
Кабель живлення CPU 4-pin 0.3m Cablexpert (CC-PSU-7) ціни в Києві та Українi
код товару: U0291837
5 відгуків
Ціна за одиницю:
45 грн
+2 бонуса
Купити
Оплата
Готівкова, Безготівкова, VISA/Mastercard
Обмін / повернення
Обмін/ повернення товару протягом 14 днів
Гарантія: 12 місяців
Доставка:
Ваше місто:
Населений пункт не знайдено.
Перевірте написання, чи введіть найближчий до вас
- Київ
- Бровари
- Вінниця
- Дніпро
- Житомир
- Запоріжжя
- Івано-Франківськ
- Кременчук
- Кропивницький
- Лубни
- Луцьк
- Львів
- Миколаїв
- Одеса
- Полтава
- Суми
- Харків
- Херсон
- Черкаси
- Чернігів
Самовивіз
з магазину BRAIN
Деталі уточнюються
У відділення
служби доставки
Деталі уточнюються
Кур’єром за адресою
Деталі уточнюються
Оплата
Готівкова, Безготівкова, VISA/Mastercard
Обмін / повернення
Обмін/ повернення товару протягом 14 днів
Гарантія: 12 місяців
Доставка:
Ваше місто:
Населений пункт не знайдено.
Перевірте написання, чи введіть найближчий до вас
- Київ
- Бровари
- Вінниця
- Дніпро
- Житомир
- Запоріжжя
- Івано-Франківськ
- Кременчук
- Кропивницький
- Лубни
- Луцьк
- Львів
- Миколаїв
- Одеса
- Полтава
- Суми
- Харків
- Херсон
- Черкаси
- Чернігів
Самовивіз
з магазину BRAIN
Деталі уточнюються
У відділення
служби доставки
Деталі уточнюються
Кур’єром за адресою
Деталі уточнюються
Оплата
Готівкова, Безготівкова, VISA/Mastercard
Обмін / повернення
Обмін/ повернення товару протягом 14 днів
Гарантія: 12 місяців
Характеристики
Оцінка
5 відгуків
Поділитися
Залишити відгук
Найкорисніші відгуки
Залишити відгук
Аксесуари
Аналоги
Ви переглядали
Підпишіться на розсилку і дізнавайтеся про новини та розпродажі першим!
Molex 4 pin cpu в категории «Техника и электроника»
Блок питания 2E ATX400 (400W), 120mm, 1xMB 24pin(20+4), 1xCPU 4pin, 1xMolex, 3xSATA, Bulk (2EATX400)
На складе
Доставка по Украине
689 — 902 грн
от 13 продавцов
1 531 грн
689 грн
Купить
Блок питания 2E BASIC POWER (600W), 80, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex, 4xSATA, 2xPCIe
Доставка по Украине
1 493 — 1 745 грн
от 7 продавцов
1 557 грн
Купить
Блок питания 2E ATX400 (400W), 120mm, 1xMB 24pin(20+4), 1xCPU 4pin, 1xMolex, 3xSATA, Bulk (2EATX400)
Доставка по Украине
758 грн
Купить
Блок питания 2E BASIC POWER (600W), 80, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex, 4xSATA, 2xPCIe
Доставка по Украине
1 539 грн
Купить
Блок питания Zalman TERAMAX (750W) >90%, 80+ Gold, 120mm, 1xMB 24pin(20+4)+10pin, 2xCPU 8pin(4+4), 3xMolex,
Доставка по Украине
4 689 грн
Купить
Блок питания Zalman TERAMAX (850W) >90%, 80+ Gold, 120mm, 1xMB 24pin(20+4)+10pin, 2xCPU 8pin(4+4), 3xMolex,
Доставка по Украине
5 949 грн
Купить
Блок питания 2E ATX400 (400W), 120mm, 1xMB 24pin(20+4), 1xCPU 4pin, 1xMolex, 3xSATA, Bulk
Доставка по Украине
689 грн
Купить
Блок питания 2E MASTER POWER (650W), >80%, 80+ White, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
Доставка по Украине
1 909 грн
Купить
Блок питания 2E BASIC POWER (500W), 80%, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex, 4xSATA, 2xPCIe
Доставка по Украине
1 399 грн
Купить
Переходник питания для материнки CPU процессора Molex -> 4pin ATX
Доставка по Украине
188 грн
Купить
Блок питания Premier LC-C300ATX, кулер 80 мм, 4 Molex, 1 FDD, 20 pin Mb, 4 pin CPU
Заканчивается
Доставка по Украине
250 грн
Купить
Переходник питания Molex to 5x4pin FAN CPU PWM (подключение корпусного вентилятора) хаб f19
На складе в г.
Киев
Доставка по Украине
145 грн
Купить
Блок питания 2E GAMING EXTRA POWER (1000W), >90, 80+ Gold, 140mm, 1xMB 24pin(20+4), 2xCPU 8pin(4+4), 4xMolex,
Доставка по Украине
по 5 739 грн
от 4 продавцов
7 652 грн
5 739 грн
Купить
Блок питания 2E MASTER POWER (650W), >80, 80+ White, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
Доставка по Украине
1 990 — 2 076 грн
от 4 продавцов
2 768 грн
2 076 грн
Купить
Блок питания 2E GAMING EXTRA POWER (850W), >90, 80+ Gold, 140mm, 1xMB 24pin(20+4), 2xCPU 8pin(4+4), 4xMolex,
Доставка по Украине
4 201 — 4 398 грн
от 4 продавцов
5 864 грн
4 398 грн
Купить
Смотрите также
Блок питания 2E GAMING SOLID POWER (600W), >85, 80+ Bronze, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
Доставка по Украине
2 232 — 2 329 грн
от 4 продавцов
3 105 грн
2 329 грн
Купить
Блок питания 2E MASTER POWER (750W), >80, 80+ White, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
Доставка по Украине
2 224 — 2 321 грн
от 4 продавцов
3 095 грн
2 321 грн
Купить
Блок питания 2E BASIC POWER (400W), 80, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex, 4xSATA, 1xPCIe
На складе
Доставка по Украине
1 330 — 1 432 грн
от 4 продавцов
1 773 грн
1 330 грн
Купить
Блок питания 2E BASIC POWER (500W), 80, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex, 4xSATA, 2xPCIe
На складе
Доставка по Украине
1 466 — 1 580 грн
от 4 продавцов
1 955 грн
1 466 грн
Купить
Блок питания 2E MASTER POWER (550W), >80, 80+ White, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
На складе
Доставка по Украине
1 672 — 1 793 грн
от 5 продавцов
2 090 грн
1 672 грн
Купить
Блок питания Cougar 500W XTC500, 120mm (XTC500)
Доставка из г.
Запорожье
1 777 грн
Купить
Блок питания Cougar 600W XTC600, 120mm (XTC600)
Доставка из г. Запорожье
1 834 грн
Купить
Переходник питания для материнки cpu процессора molex -> 4pin atx
Доставка по Украине
88 грн
Купить
Блок питания SilverStone Strider ESSENTIAL (600W), >85%, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
На складе
Доставка по Украине
1 999 грн
Купить
Блок питания SilverStone Strider GOLD S (750W), 80+ Gold, 120mm, 1xMB 24pin(20+4), 2xCPU 8pin(4+4), 6xMolex,
На складе
Доставка по Украине
4 059 грн
Купить
Блок питания SilverStone Strider GOLD S (650W), 80+ Gold, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 6xMolex,
На складе
Доставка по Украине
3 929 грн
Купить
Блок питания SilverStone Strider ESSENTIAL (700W), >85%, 120mm, 1xMB 24pin(20+4), 1xCPU 8pin(4+4), 3xMolex,
На складе
Доставка по Украине
2 219 грн
Купить
Блок питания ASUS ROG STRIX (650W), >90%, 80+ Gold, 135mm, 1xMB 24pin(20+4), 2xCPU 8pin(4+4), 3xMolex,
На складе
Доставка по Украине
5 619 грн
Купить
Блок живлення 2E ATX400 (400W), 120mm, 1xMB 24pin(20+4), 1xCPU 4pin, 1xMolex, 3xSATA, Bulk (2EATX400
Доставка по Украине
497 грн
Купить
Материнская плата— Нужны ли мне как 8-контактный, так и 4-контактный разъем питания процессора для моего MSI B450 Pro Carbon?
спросил
Изменено 3 года, 1 месяц назад
Просмотрено 262к раз
Я купил новую материнскую плату MSI B450 Gaming Pro Carbon, и, к моему удивлению, она имеет 12 контактов для подключения питания процессора.
Мой блок питания Pure Power 10 BN274 мощностью 600 Вт имеет только 2 4-контактных разъема. К счастью, у него есть система управления кабелями, но прежде чем я куплю дополнительный 4- или 8-контактный кабель, я задаюсь вопросом:
Действительно ли мне нужно покупать дополнительный кабель, чтобы заставить плату работать? Будет ли плата работать нормально, просто подключив 8 портов? Если да, то какой из них я должен выбрать?
Процессор, о котором идет речь, — это Ryzen 2700X.
- процессор
- материнская плата
- блок питания
По опыту достаточно установить 8-контактный разъем слева.
Правый 4-контактный разъем в основном является избыточным, что ЦП может использование при экстремальной нагрузке, скорее всего, актуально только при экстремальном разгоне.
(Производители плат, скорее всего, предусмотрели дополнительное пространство на тот случай, если следующему поколению ЦП потребуется больше энергии.
)0035 CPU_PWR_2 ) пусто. Если ваша система не загружается или работает нестабильно, только тогда вам следует подумать о покупке дополнительного кабеля или обновлении блока питания.
1
Чтобы привести еще один пример ответа Полгрега, в настоящее время я использую Ryzen 7 3700X с MSI X570 Gaming PLUS. Я только что установил все сегодня утром и весь день проводил тесты и стресс-тесты. Моя система работает совершенно стабильно только с 8-контактным разъемом ЦП.
На данный момент я склонен верить всем, что дополнительный 4-контактный разъем нужен только для резервирования при сильном разгоне.
Я купил Ryzen 3700X (65 Вт TDP), MSI X570-A PRO (также с обоими разъемами) и Seasonic FOCUS Plus Gold 550 в качестве блока питания. Как и вы, я обнаружил два разъема ЦП на материнской плате и что блок питания имеет только один 8-контактный разъем ЦП (2×4).
Я пробовал с этим единственным разъемом, и система (Windows 10) зависала после нескольких минут нормального использования (ЦП был , а не под нагрузкой).
В моей системе также установлены Geforce 1070 и 3 твердотельных накопителя SATA. Он потребляет около 100~150 Вт без экрана, что далеко от максимальной мощности блока питания 550 Вт.
Я заменил блок питания на свой 10-летний Corsair HX520 (у которого были оба разъема), и с тех пор система работает совершенно стабильно.
Итак, по крайней мере, для Ryzen 3000, я думаю, вам нужен для подключения обоих разъемов ЦП, чтобы избежать зависания Windows 10.
Кроме того, в руководстве MSI x570 A PRO (стр. 32) прямо сказано «Важно: убедитесь, что все кабели питания надежно подключены к соответствующему блоку питания ATX для обеспечения стабильной работы материнской платы» на разъемах питания стр.
5
Можно ли использовать 4-контактный разъем для 8-контактного разъема питания ATX 12 В?
Задавать вопрос
спросил
Изменено 6 лет, 11 месяцев назад
Просмотрено 37 тысяч раз
Блок питания моего нового компьютера имеет только 1 4-контактный разъем, но материнская плата GIGABYTE GA-MA785GM-US2H оснащена 8-контактным разъемом питания ATX 12 В.
Достаточно ли использовать только 4-контактный разъем?
Редактировать:
Материнская плата имеет основной разъем питания 2×12 и разъем питания 2×4 12 В для процессора. Согласно мануалу, без кабеля 12V его даже не включить.
Редактировать 2:
- Процессор: AMD Athlon II X3 435 Rana 2.9ГГц
- Блок питания: 400 Вт OCZ StealthXstream
- блок питания
1
Это зависит от вашего процессора. Дополнительные 4 контакта были добавлены для поддержки более высокого энергопотребления новых (на тот момент) процессоров Core 2 Quad. 4 контакта с радостью обеспечат питание для большинства процессоров более низкого уровня, но если у вас есть Quad, я бы дважды проверил TDP и убедился, что вы можете обеспечить достаточную мощность с 75 Вт, которую может обеспечить 4-контактный, и что вам не нужно 150 Вт, которые обеспечивает 8-контактный разъем.
В любом случае, я бы обновил ваш блок питания.
Вы можете получить хороший, фирменный, высокоэффективный блок питания с соответствующими разъемами менее чем за 100 долларов, и у вас все будет готово, если вы модернизируете его в будущем.
Редактировать: Rana имеет TDP 95 Вт, это означает, что ваш процессор будет потреблять 95 Вт при максимальной нагрузке. Ваш 24-контактный разъем питания обеспечивает максимальную мощность 144 Вт на шине 12 В. 75 из этих ватт используются PCIe, что оставляет ~ 69 Вт для ЦП (хотя другие компоненты будут использовать часть этого, поэтому на самом деле это, вероятно, ближе к 60 Вт). Это означает, что с дополнительными 75 Вт от 4-контактного разъема вы можете получить ~ 135 Вт, доступных для процессора при максимальной нагрузке. Этого должно быть достаточно, если вы не занимаетесь разгоном и вашей материнской платой, и у вас нет других основных источников питания 12 В в вашей системе (например, дополнительной видеокарты).
А если серьезно, вам все равно следует приобрести новый блок питания.
Их можно повторно использовать в новых компьютерах при обновлении, и нет никакой гарантии, что вы не аннулируете гарантию на материнскую плату, даже если она должна работать.
6
Разъем питания ЦП используется для питания регуляторов напряжения ЦП. Это отдельная шина на материнской плате от шины 12 В на разъеме питания ATX, поэтому вы не можете просто сложить мощность этого разъема и мощность линии 12 В на основном разъеме питания ATX.

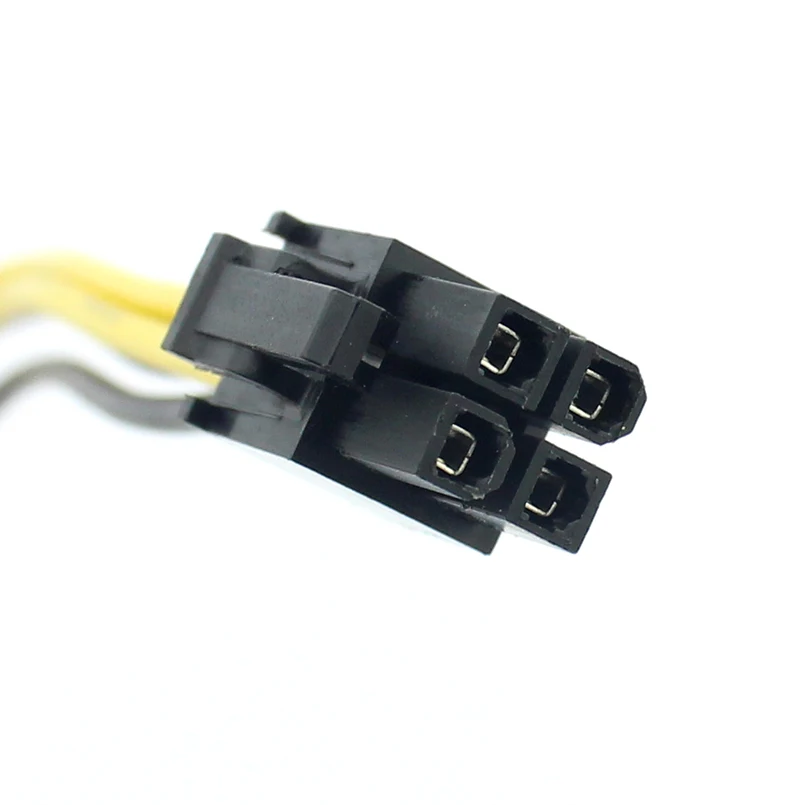

Разъемы Molex «mini fit JR» рассчитаны примерно на 9 А на контакт, что позволит обеспечить около 200 Вт на 4-контактном разъеме (2 питания 2 заземления). Этого должно быть более чем достаточно почти для всех процессоров. Однако, к сожалению, у многих блоков питания есть дешевые клоны minin fit JR, которые не выдерживают таких высоких токов. Также внутренняя часть корпуса ПК может быть довольно теплой, что немного снижает безопасный ток. В сочетании с тем, что энтузиасты разгоняют/перенапрягают свои процессоры, перегоревшие разъемы становятся проблемой.
