Arduino eeprom примеры использования. Использование EEPROM памяти в Arduino для долговременного хранения данных

Как работать с энергонезависимой памятью EEPROM в Arduino. Какие возможности предоставляет библиотека EEPROM. Как записывать и считывать различные типы данных. Примеры кода для работы с EEPROM.

Что такое EEPROM память

EEPROM (Electrically Erasable Programmable Read-Only Memory) — это энергонезависимая память, которая может сохранять данные даже при отключении питания. Основные характеристики EEPROM памяти в Arduino:

• Энергонезависимая — данные сохраняются при отключении питания
• Доступна для чтения и записи
• Ограниченное количество циклов перезаписи (около 100 000)
• Небольшой объем (1-4 КБ в зависимости от модели Arduino)

EEPROM память удобно использовать для хранения настроек, калибровочных значений, счетчиков и других данных, которые должны сохраняться между включениями Arduino.

Библиотека EEPROM в Arduino

Для работы с EEPROM памятью в Arduino используется стандартная библиотека EEPROM. Она предоставляет следующие основные функции:

• EEPROM.read(address) — чтение байта по адресу
• EEPROM.write(address, value) — запись байта по адресу
• EEPROM.update(address, value) — запись байта, только если значение изменилось
• EEPROM.get(address, data) — чтение произвольного типа данных
• EEPROM.put(address, data) — запись произвольного типа данных

Библиотека позволяет работать с EEPROM как с массивом байт, где каждый байт имеет свой адрес от 0 до максимального размера памяти.

Запись и чтение байтов

Простейшие операции с EEPROM — это запись и чтение отдельных байтов:

// Запись байта
EEPROM.write(0, 123);

// Чтение байта
byte value = EEPROM.read(0);

Функция update() позволяет записывать байт, только если его значение отличается от уже записанного. Это помогает продлить срок службы EEPROM:

EEPROM.update(0, 123);


При работе с байтами важно помнить, что можно хранить значения от 0 до 255.

Запись и чтение других типов данных

Для работы с более сложными типами данных используются функции get() и put():

// Запись int
int number = 12345;
EEPROM.put(0, number);

// Чтение int
int readNumber;
EEPROM.get(0, readNumber);

// Запись float
float pi = 3.14159;
EEPROM.put(10, pi);

// Чтение float
float readPi;
EEPROM.get(10, readPi);

Эти функции автоматически определяют размер данных и записывают/считывают нужное количество байт.

Запись и чтение строк

Для работы со строками удобно использовать тип String:

// Запись строки
String text = "Hello EEPROM";
EEPROM.put(0, text);

// Чтение строки
String readText;
EEPROM.get(0, readText);

При этом в EEPROM будет сохранена длина строки и сами символы.

Запись и чтение массивов

Массивы можно записывать и считывать поэлементно или целиком:

// Запись массива поэлементно
int arr[] = {1, 2, 3, 4, 5};
for (int i = 0; i < 5; i++) {
  EEPROM.put(i*sizeof(int), arr[i]);
}

// Чтение массива целиком
int readArr[5];
EEPROM.get(0, readArr);

Запись и чтение структур

Пользовательские структуры также можно сохранять в EEPROM:

struct Settings {
  int id;
  float value;
  bool flag;
};

Settings mySettings = {1, 3.14, true};

// Запись структуры
EEPROM.put(0, mySettings);

// Чтение структуры
Settings readSettings;
EEPROM.get(0, readSettings);

Очистка EEPROM

Для очистки всей EEPROM памяти можно использовать цикл:

for (int i = 0; i < EEPROM.length(); i++) {
  EEPROM.write(i, 0);
}

Примеры использования EEPROM

Счетчик запусков

Простой пример - счетчик количества запусков Arduino:

void setup() {
  Serial.begin(9600);

  int counter;
  EEPROM.get(0, counter);
  counter++;
  EEPROM.put(0, counter);

  Serial.print("Количество запусков: ");
  Serial.println(counter);
}

void loop() {
  // Пусто
}

Сохранение настроек

EEPROM удобно использовать для хранения настроек устройства:

struct Config {
  int brightness;
  bool soundEnabled;
  float threshold;
};

Config config;

void setup() {
  // Загрузка настроек
  EEPROM.get(0, config);

  // Использование настроек
  setBrightness(config.brightness);
  setSoundEnabled(config.soundEnabled);
  setThreshold(config.threshold);
}

void saveConfig() {
  // Сохранение настроек
  EEPROM.put(0, config);
}

Логгирование данных

EEPROM можно использовать для сохранения измеренных данных:

struct LogEntry {
  unsigned long timestamp;
  float temperature;
  float humidity;
};

const int LOG_SIZE = 10;
int logIndex = 0;

void setup() {
  // Загрузка последнего индекса
  EEPROM.get(0, logIndex);
}

void loop() {
  LogEntry entry;
  entry.timestamp = millis();
  entry.temperature = readTemperature();
  entry.humidity = readHumidity();

  // Запись лога
  EEPROM.put(sizeof(int) + logIndex * sizeof(LogEntry), entry);

  logIndex = (logIndex + 1) % LOG_SIZE;
  EEPROM.put(0, logIndex);

  delay(60000); // Запись раз в минуту
}


Ограничения при работе с EEPROM

При использовании EEPROM памяти следует учитывать несколько ограничений:

• Ограниченное количество циклов перезаписи (около 100 000)
• Небольшой объем памяти (1-4 КБ)
• Медленная скорость записи по сравнению с обычной RAM
• Нет защиты от сбоев при записи (например, при отключении питания)

Чтобы продлить срок службы EEPROM, рекомендуется:

• Использовать функцию update() вместо write()
• Группировать данные в структуры для уменьшения количества операций записи
• Использовать циклическую запись, распределяя нагрузку по всей памяти
• Проверять контрольную сумму при чтении важных данных

Альтернативы EEPROM

Для некоторых задач EEPROM может быть недостаточно. Альтернативные варианты хранения данных:

• SD-карта - большой объем, но требует дополнительного оборудования

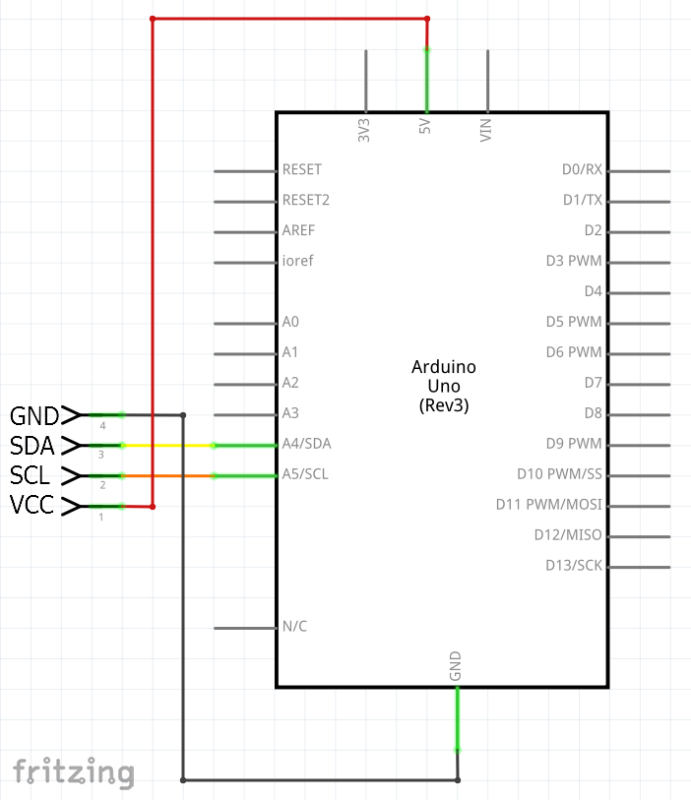

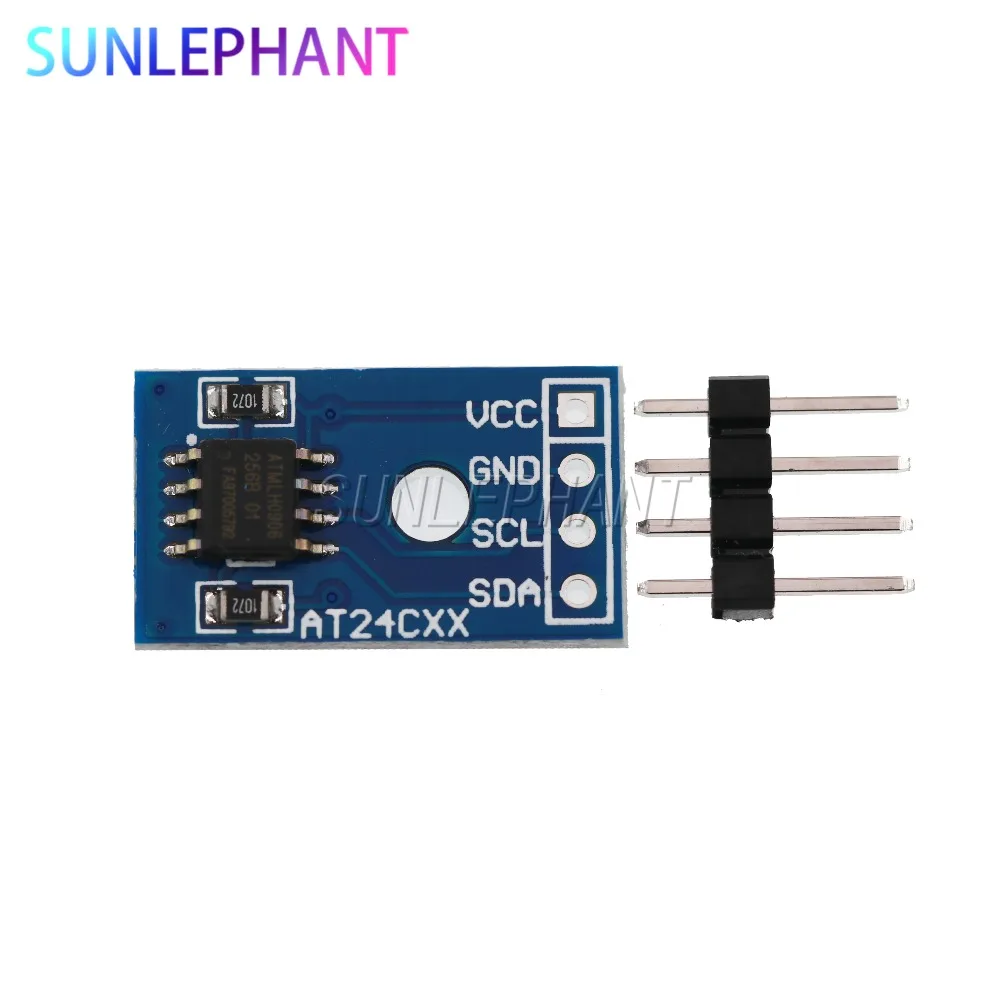

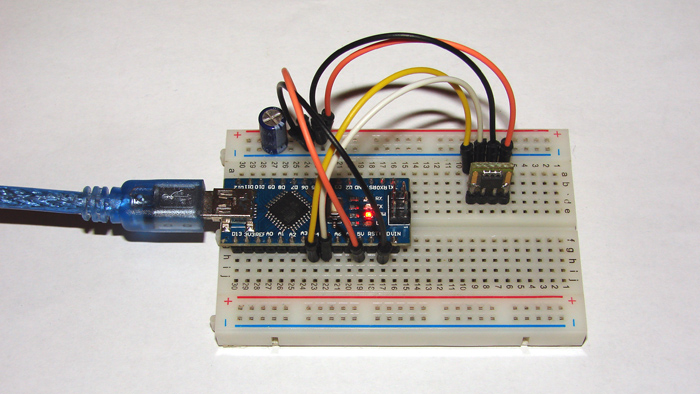

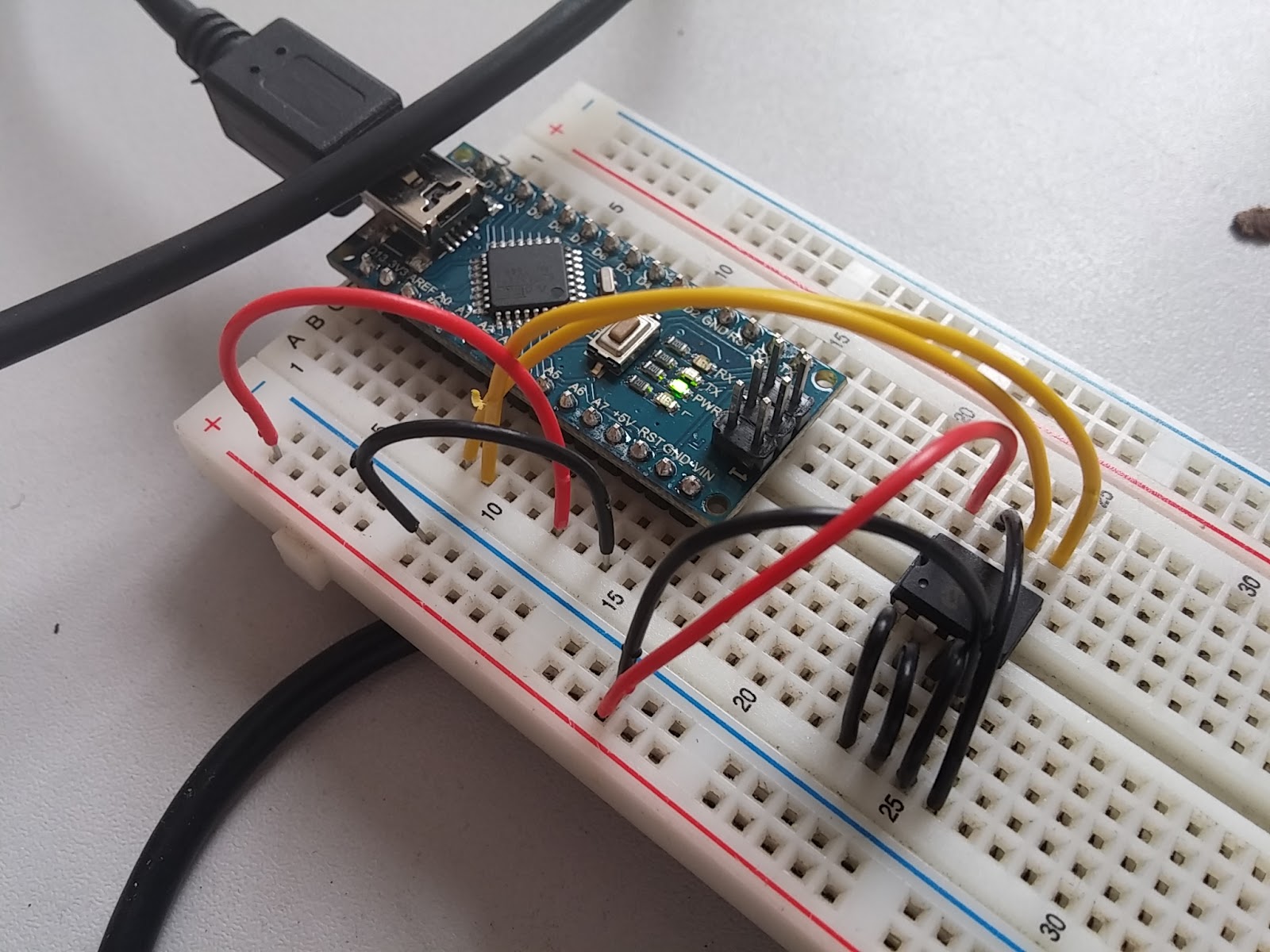

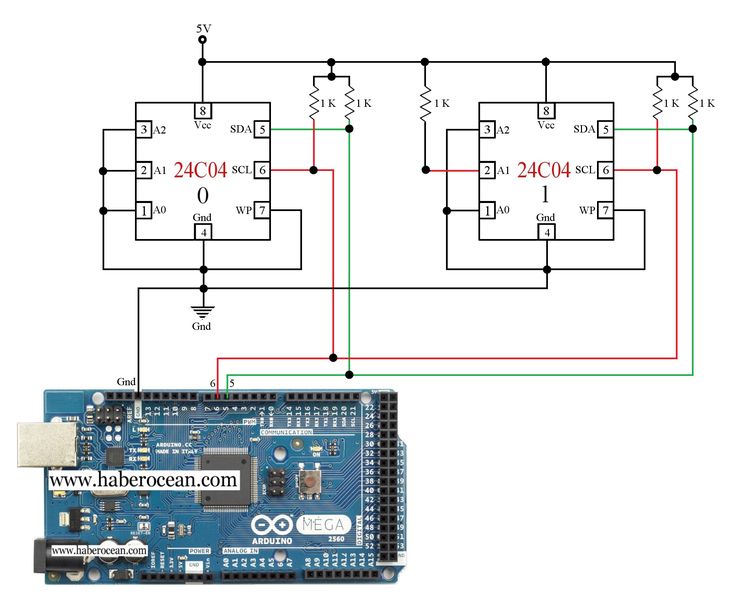

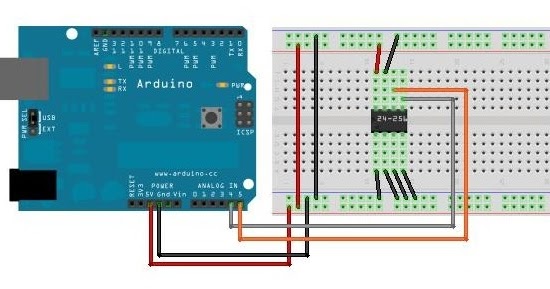

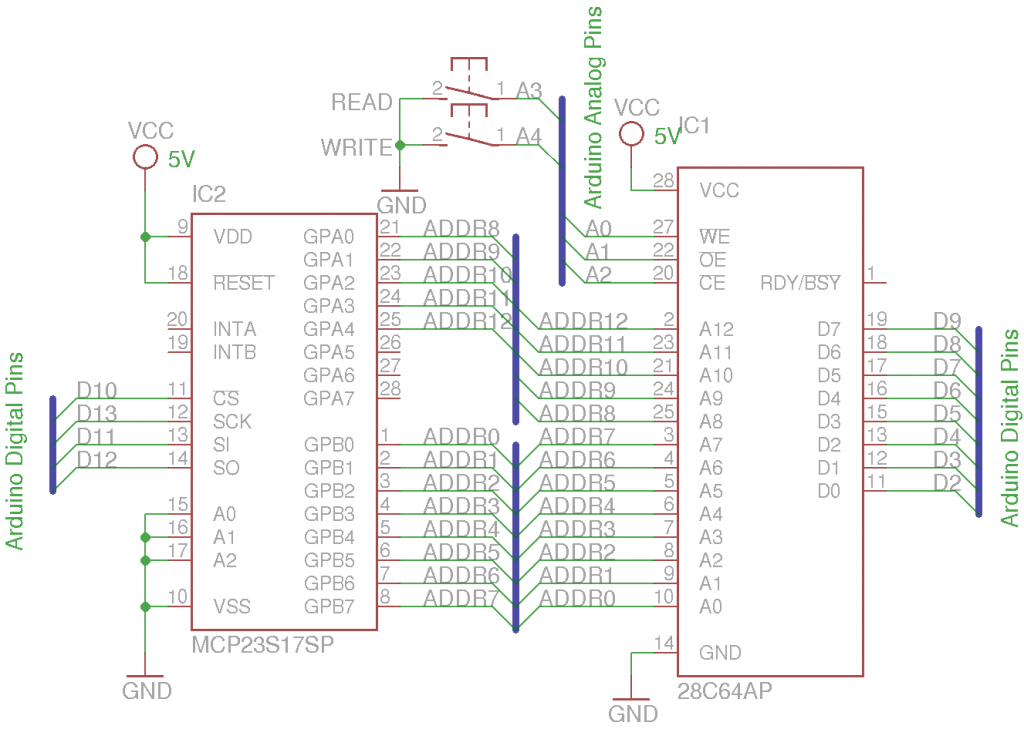

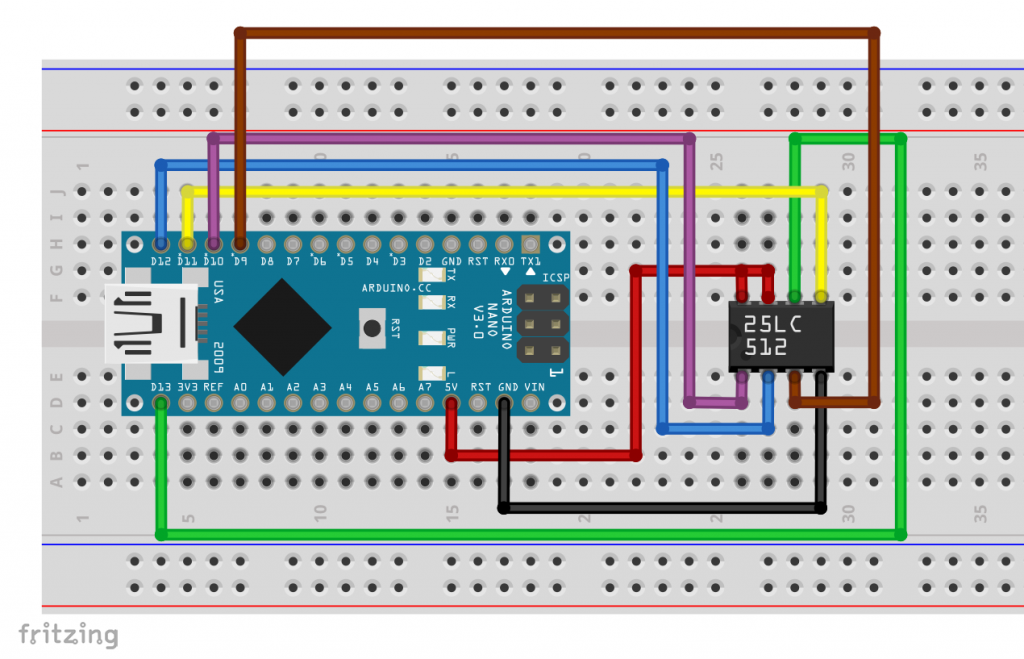

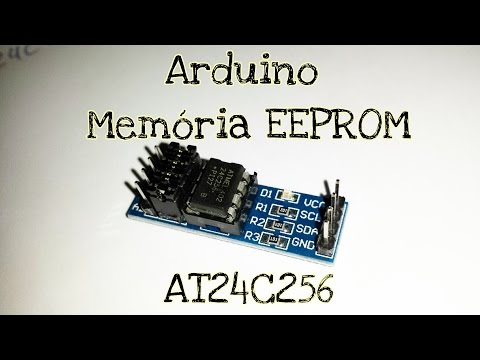

• Внешняя EEPROM - увеличение объема памяти через I2C интерфейс
• FRAM - быстрая энергонезависимая память с большим количеством циклов перезаписи
• Внешняя Flash-память - большой объем, но медленнее EEPROM

Выбор способа хранения зависит от конкретной задачи, объема данных и требований к надежности.

Заключение

EEPROM память в Arduino предоставляет удобный способ долговременного хранения небольших объемов данных. Она отлично подходит для хранения настроек, калибровочных значений, счетчиков и других данных, которые должны сохраняться между включениями устройства.

Библиотека EEPROM позволяет легко работать с этой памятью, предоставляя функции для записи и чтения различных типов данных. При правильном использовании EEPROM может значительно расширить возможности Arduino проектов, позволяя им "запоминать" свое состояние и настройки.

Однако важно помнить об ограничениях EEPROM и использовать ее с умом, чтобы продлить срок службы памяти и обеспечить надежность хранения данных.
