Что такое конденсатор и как он устроен. Какие бывают виды конденсаторов. Для чего используются конденсаторы в электронных схемах. Как правильно подобрать и проверить конденсатор.
Что такое конденсатор и как он устроен
Конденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Он состоит из двух проводящих пластин (обкладок), разделенных диэлектриком — непроводящим материалом.
Основные части конденсатора:
- Обкладки — металлические пластины, на которых накапливается заряд
- Диэлектрик — изолирующий слой между обкладками
- Выводы — для подключения к электрической цепи
- Корпус — защищает внутренние части от внешних воздействий
Принцип работы конденсатора основан на способности накапливать электрический заряд на обкладках при подключении к источнику напряжения. При этом на одной обкладке скапливаются положительные заряды, на другой — отрицательные.
Основные характеристики и параметры конденсаторов
Какие основные параметры характеризуют конденсатор?
- Емкость — способность накапливать электрический заряд, измеряется в фарадах (Ф)
- Рабочее напряжение — максимально допустимое напряжение между обкладками
- Ток утечки — небольшой ток, протекающий через диэлектрик
- Температурный коэффициент емкости — изменение емкости при нагреве/охлаждении
- Эквивалентное последовательное сопротивление — характеризует потери энергии
Емкость конденсатора зависит от площади обкладок, расстояния между ними и свойств диэлектрика. Чем больше площадь и меньше расстояние, тем выше емкость.
Виды и типы конденсаторов
Конденсаторы классифицируют по нескольким признакам:
По типу диэлектрика:
- Керамические — компактные, недорогие, для высокочастотных цепей
- Пленочные — стабильные характеристики, малые потери

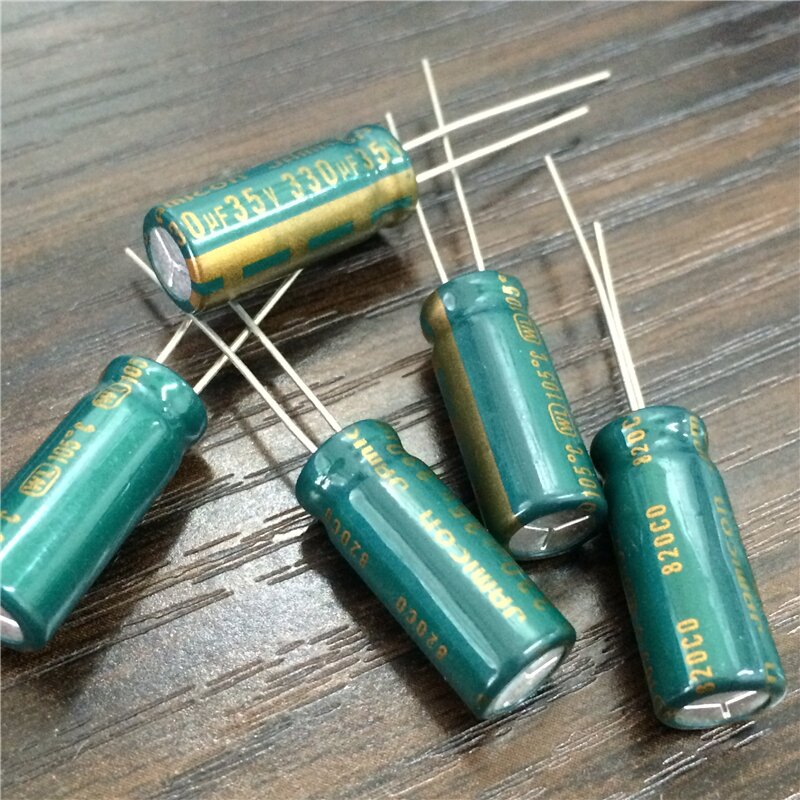

- Электролитические — большая емкость при малых размерах
- Танталовые — высокая надежность, малые габариты
- Воздушные — переменной емкости, для радиоприемников
По возможности изменения емкости:
- Постоянной емкости
- Переменной емкости (подстроечные)
- Варикапы — емкость изменяется напряжением
По полярности:
- Неполярные — можно подключать в любой полярности
- Полярные — требуют соблюдения полярности (электролитические)
Выбор типа конденсатора зависит от конкретной задачи в электронной схеме.
Применение конденсаторов в электронике
Где используются конденсаторы в электронных устройствах?
- Фильтрация помех и сглаживание пульсаций напряжения
- Разделение постоянной и переменной составляющих сигнала
- Накопление энергии и ее быстрая отдача
- Создание колебательных контуров
- Подстройка частоты в радиоприемниках
- Запуск электродвигателей
- Коррекция коэффициента мощности
Конденсаторы — неотъемлемая часть практически любого электронного устройства, от простейших до самых сложных.
Как правильно подобрать конденсатор
На что обратить внимание при выборе конденсатора для схемы?
- Требуемая емкость и допустимое отклонение
- Рабочее напряжение (должно быть выше напряжения в схеме)
- Тип диэлектрика (зависит от назначения)
- Температурный диапазон работы
- Габаритные размеры и способ монтажа
- Частотные характеристики для ВЧ-схем
- Стоимость (для массового производства)
Правильный подбор конденсатора обеспечит надежную работу электронного устройства.
Проверка работоспособности конденсатора
Как проверить исправность конденсатора?
- Визуальный осмотр на наличие повреждений
- Проверка мультиметром:
- Измерение емкости (если есть соответствующий режим)
- Проверка на короткое замыкание
- Тест на заряд/разряд для электролитических конденсаторов
- Проверка ESR-метром (эквивалентное последовательное сопротивление)
- Тестирование в реальной схеме
Неисправный конденсатор может вызвать сбои в работе электронного устройства, поэтому важно вовремя выявлять и заменять вышедшие из строя компоненты.
Маркировка конденсаторов
Как расшифровать маркировку на конденсаторе?
- Емкость — основной параметр, может быть указан напрямую или закодирован
- Допустимое отклонение емкости — буквенный код
- Рабочее напряжение — обычно указывается явно
- Полярность — для электролитических конденсаторов
- Температурный коэффициент — для керамических конденсаторов
Пример маркировки: 100nF 50V X7R — конденсатор емкостью 100 нанофарад, рабочее напряжение 50 вольт, температурный коэффициент X7R.
Правильное чтение маркировки поможет избежать ошибок при выборе и замене конденсаторов.
