Что такое магнетрон и как он работает в микроволновке

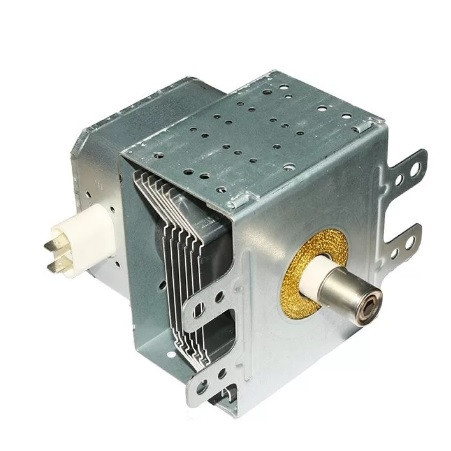

Магнетрон — это главный рабочий элемент микроволновой печи, который отвечает за генерацию сверхвысокочастотного излучения. Именно это излучение и разогревает продукты в СВЧ-печи.

Основные компоненты магнетрона:

• Катод — источник электронов
• Анод — медный цилиндр с резонаторными полостями
• Магнитная система из постоянных магнитов
• Антенна для вывода СВЧ-излучения
• Радиатор для охлаждения

Принцип работы магнетрона заключается в следующем:

1. Катод испускает электроны
2. Под действием электрического и магнитного полей электроны движутся по сложным траекториям в пространстве между катодом и анодом
3. Взаимодействие электронов с резонаторами анода приводит к генерации СВЧ-колебаний
4. СВЧ-излучение выводится через антенну в рабочую камеру печи

Таким образом, магнетрон преобразует электрическую энергию в энергию СВЧ-излучения, которое и нагревает продукты в микроволновке.

Признаки неисправности магнетрона

Основные симптомы, указывающие на проблемы с магнетроном в микроволновой печи:

• Микроволновка не греет или греет слабо
• Внутри камеры появляются искры или посторонние звуки
• Печь отключается через несколько секунд работы
• Сильный нагрев корпуса или запах гари
• Срабатывание защитных предохранителей

При появлении таких симптомов необходимо провести диагностику магнетрона, чтобы определить причину неисправности.

Как проверить магнетрон на работоспособность

Существует несколько способов проверки исправности магнетрона в домашних условиях:

Визуальный осмотр

Необходимо осмотреть магнетрон на наличие следов перегрева, оплавления, повреждений. Особое внимание стоит обратить на целостность керамического изолятора и антенны.

Проверка сопротивления обмоток

С помощью мультиметра измеряется сопротивление нити накала (0.5-1 Ом) и сопротивление между выводами и корпусом (бесконечность). Отклонение от нормы указывает на неисправность.

Тестирование высоковольтным пробником

При подаче высокого напряжения на исправный магнетрон должно наблюдаться слабое свечение нити накала. Отсутствие свечения говорит о неисправности.

Основные причины поломки магнетрона

Магнетрон может выйти из строя по следующим причинам:

• Естественный износ (срок службы 5-7 лет)
• Перегрев из-за недостаточного охлаждения
• Скачки напряжения в сети
• Включение пустой микроволновки
• Попадание влаги или пищи внутрь магнетрона
• Механические повреждения

Зная причину поломки, можно определить возможность ремонта магнетрона или необходимость его замены.

Ремонт магнетрона своими руками

Некоторые неисправности магнетрона можно устранить самостоятельно:

Замена предохранителя

Если перегорел встроенный предохранитель, его можно заменить на аналогичный. Для этого нужно аккуратно вскрыть корпус магнетрона и поменять предохранитель.

Восстановление контактов

Окисленные или ослабленные контакты можно зачистить и подтянуть. Это часто помогает восстановить работоспособность.

Замена колпачка антенны

При повреждении металлического колпачка антенны его можно изготовить самостоятельно из фольги или жестяной банки.

Однако большинство серьезных поломок магнетрона требуют квалифицированного ремонта или полной замены устройства.

Когда нужно менять магнетрон на новый

Замена магнетрона необходима в следующих случаях:

• Сгорела нить накала
• Нарушена герметичность вакуумной камеры
• Повреждена магнитная система
• Разрушен керамический изолятор
• Срок службы превысил 7-10 лет

В этих ситуациях ремонт нецелесообразен, и требуется установка нового магнетрона. Важно подобрать аналог с подходящими характеристиками и правильно произвести замену.

Профилактика неисправностей магнетрона

Чтобы продлить срок службы магнетрона и избежать преждевременных поломок, рекомендуется:

• Не включать пустую микроволновку
• Не превышать максимальное время работы
• Регулярно очищать внутреннюю камеру от загрязнений
• Не использовать металлическую посуду
• Обеспечивать хорошую вентиляцию печи
• Защищать от перепадов напряжения

Соблюдение этих простых правил поможет значительно увеличить ресурс магнетрона и всей микроволновой печи.

как проверить магнетрон свч печки на исправность

Микроволновая печь составлена из множества деталей, активно дополняющих работу друг друга. Выход одной из строя ведёт к прекращению работы всех составляющих.

Одним из основных компонентов является магнетрон. При появлении неисправностей в работе микроволновки именно он проходит первоочередную проверку.

Содержание статьи

• Назначение и устройство
  • Как устроен прибор
• Признаки неисправности
• Проверка магнетрона
  • Визуальная проверка
  • Проверка отдельных частей
    • Колпачок
    • Заглушка
    • Волновод
    • Магниты
    • Нить накала
    • Разгерметизация
• Проверка мультиметром
  • Выполнение проверки
  • Проверка конденсатора
• Заключение

Назначение и устройство

Разогрев и приготовление пищи в микроволновке осуществляется за счёт излучения, которое выделяет магнетрон.

Справка. Магнетрон представляет собой электронную лампу, которая с помощью магнитного поля и электронов генерирует микроволны.

Скорость приготовления пищи зависит от мощности, которую может выделять данная лампа. Чем выше его мощность, тем выше будет расти скорость. Иными словами, магнетрон представляет собой основной элемент, исправность которого обеспечивает функциональность всей микроволновой печи.

Как устроен прибор

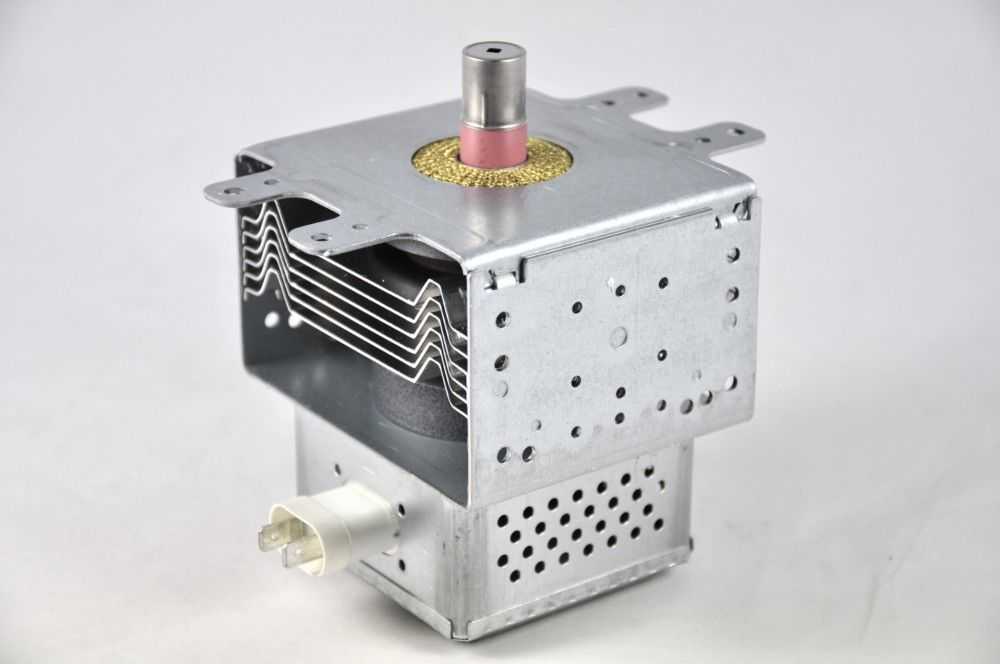

В конструкции важной детали СВЧ выделяют следующие составные части.

• Антенна для излучения микроволн.
• Цилиндр для изоляции антенны.
• Магнитопровод, распределяющий магнитное поле.
• Магниты для распределения потока.
• Радиатор, предохраняющий элемент от перегрева.
• Фильтр.

Как и любая деталь, магнетрон из-за частого использования может периодически выходить из строя. Об основных факторах прекращения работы и популярных способах проверки поговорим ниже.

Признаки неисправности

Выход из строя микроволновой печи становится настоящей проблемой для каждой хозяйки. Ведь микроволновка давно стала незаменимым помощником в процессе приготовления и подогрева блюд.

Основным признаки неисправности детали

• Прекращение подогрева. Микроволновая печь работает, но не греет или подогрев проводится периодически.
• Появление дыма и возникновение искрения внутри корпуса бытового прибора.
• Возникновение оплавленных участков на внутренних стенках микроволновки.
• Появление постороннего шума (гудение или жужжание) при включенном режиме.

Проявление любого из указанных факторов свидетельствует о возникновении неисправностей среди деталей микроволновой печи. Правильная диагностика и своевременный ремонт помогут быстро решить проблему.

Проверка магнетрона

Визуальная проверка

Для того чтобы узнать основные причины выхода из строя микроволновой печки, можно использовать несколько методов проверки магнетрона. Первый из них — визуальный.

В первую очередь необходимо проверить соответствующее поступление электричества, так как причина может быть в этом. Попробуйте подключить микроволновую печь в другую розетку.

Важно! Для стабильного использования СВЧ и предотвращения получения травм и избежания несчастных случаев рекомендуется использовать специальные переходники.

Если причина заключается не в подаче электроэнергии, необходимо осмотреть внутренний корпус микроволновки. Присутствие оплавленных или обгоревших участков говорит о неисправности магнетрона. Для точного установления причины рекомендуется осмотр всех компонентов детали.

Проверка отдельных частей

Чтобы провести проверку всех элементов, магнетрон необходимо извлечь из корпуса микроволновой печи. Для этого снимаем крышку заднего корпуса и находим нужную деталь. Она находится рядом с трансформатором. Для точной диагностики аккуратно извлекаем деталь из корпуса.

Важно: перед проведением процесса по изъятию магнетрона микроволновку необходимо обесточить.

Колпачок

Основной причиной прекращения работы чаще всего является сгоревший колпачок. Он выполняет функцию антенны для излучения микроволн и первым выходит из строя. Использовать в быту такой прибор дальше нельзя.

Заглушка

Следующим фактором прекращения работы является плавление пластиковой заглушки или слюдяной пластины. Она защищает волновод магнетрона от попадания частиц пищи и жира. При частом использовании и некачественном уходе за внутренним корпусом пластина начинает плавиться.

Волновод

Регулярное использование и отсутствие должного ухода за корпусом микроволновки могут стать основными причинами повреждения волновода. Он занимается выводом СВЧ-лучей от магнетрона в камеру бытового прибора. Отсутствие налёта и явных повреждений говорит о его исправности.

Магниты

При выходе из строя магнитной системы деталь необходимо сменить на новую. Если же повреждён только верхний магнит (он может лопнуть), нужно провести только его замену.

Нить накала

Нити накала также могут стать причиной выхода из строя прибора. При осмотре заметны явные повреждения в результате перегорания нитей.

Разгерметизация

Возможной причиной прекращения функционирования оборудования может стать его разгерметизация. В сложившейся ситуации необходима замена магнетрона, так как без должного вакуума восстановить естественную работу магнетрона невозможно.

Справка: проводить ремонтные работы по замене магнетрона или его составляющих самостоятельно не рекомендуется. Лучше обратиться к профессионалам в специализированные сервисные центры.

Проверка мультиметром

Для проведения качественной и полной проверки специалисты рекомендуют использовать мультиметр. Тестером можно измерить постоянное и переменное напряжение, провести проверку диодов и установить точную причину неисправности микроволновой печи. Особо полезным данное устройство будет при отсутствии внешних признаков повреждений.

Выполнение проверки

• Для проведения проверки необходимо включить измерительный прибор и установить начальное значение в 200 Ом.
• Далее требуется подключить щупы к контактам магнетрона.
• Оптимальное значение — 0.7-1 единиц. Отклонение от значений говорит о нарушении в работе инструмента.
• Полное отсутствие каких-либо сдвигов и новых показателей свидетельствует о нарушениях в работе нитей накала. Главной причиной является их обрывание. Здесь потребуется помощь специалиста в проведении ремонтных работ.

Проверка конденсатора

С помощью мультиметра также можно проверить конденсатор. Он выполняет функции элемента питания при работе магнетрона. Поэтому выход его из строя может спровоцировать и прекращение функциональности самого магнетрона.

Суть проверки заключается в том, чтобы прозвонить конденсатор с помощью проверяющего устройства.

• Для этого необходимо установить максимальные значения мультиметра.
• Далее один щуп мультиметра подсоединить к контакту (использовать можно любой), а другим установить точное касание с корпусом конденсатора.
• При исправном состоянии показатели должны остановить свои значения на отметке «бесконечность».
• Любые отклонения говорят о выходе из строя. Если заряд пробивает корпус, значит, возникли повреждения в самой ёмкости конденсатора. Устройство нуждается в проведении ремонтных работ или замене.

Справка: использование измерительных аппаратов для проведения замеров показателей не всегда может гарантировать верно установленные значения и точность данных.

Заключение

Магнетрон — главная часть микроволновой печи. Правильный уход за устройством и своевременная диагностика возникших повреждений помогут продлить срок эксплуатации микроволновой печи.

Как прозвонить магнетрон в микроволновке

Микроволновая печь — незаменимый бытовой прибор на любой кухне. С помощью такой печи можно не только быстро подогреть готовое блюдо, но и приготовить вкусный кулинарный шедевр. Поломка этого нагревательного устройства часто вызывает угнетенное состояние и парализует привычный ритм жизни. Распространенной причиной поломки микроволновки является неисправность электронного прибора, генерирующего микроволны — магнетрона. Это специальный электронный прибор, который отвечает за генерирование сверхвысокочастотных излучений в печи. Электромагнитные колебания, которые он излучает в период активности, нагревают продукты, приводя в движение молекулярные соединения водорода и кислорода в пище.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить магнетрон в микроволновке? Принципы строения свч.
• Диагностика компонентов СВЧ печи
• Неисправности магнетрона микроволновой печи
• Как проверить магнетрона микроволновой печи. Питание магнетрона.
• Искрит магнетрон в микроволновке – как проверить и заменить
• Что такое магнетрон
• Магнетрон в микроволновке — можно ли проверить?
• Как проверить магнетрон в микроволновке

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить магнетрон

Как проверить магнетрон в микроволновке? Принципы строения свч.

Приветствую Вас, уважаемые читатели и подписчики моего блога! У любого вида техники есть свой срок службы. Это относится, в том числе к микроволновой печи. Со временем она может стать медленно нагревать еду или же пища просто будет оставаться холодной. Основной элемент в СВЧ печи — магнетрон. Именно он создает волны сверхвысокой частоты, которые воздействуют на воду в еде и заставляют ее греться.

Вывод магнетрона из строя является причиной поломки. Я расскажу, как проверить магнетрон свч печки на исправность.

Стоит понимать, что если он сломан, то самостоятельно чинить его не рекомендуется. Это сложный процесс и доверить его нужно специалистам. Устройство СВЧ печь работает с помощью магнетрона. Он находится в специальном защитном корпусе. Излучателем является антенна, она скрыта в корпусе.

Распределением волн занимается магнитопровод, а также магниты. Еще один важный элемент — радиатор. Он дает магнетрону охлаждение, без него возможен перегрев и возгорание. В устройстве есть ряд фильтров, которые устраняют вредные воздействия.

Механизм достаточно сложный, ремонт своими руками не целесообразен, а вот в домашних условиях проверить, в чем проблема с работой вполне реально. Прежде чем разбирать печь и проверять ее с помощью специальных средств можно осуществить визуальный осмотр, чтобы понять — сломан магнетрон или причина в низком напряжении сети.

Техника отключается от питания и осматривается внутренняя камера. В результате выхода из строя магнетрона внутри можно наблюдать обугливание, деформацию, резкий запах горелого. Если признаки есть, то переходим к проверке магнетрона. Следует отметить, что посмотреть на магнетрон и сказать, что произошло нельзя, потребуются специальные инструменты — мегаомметр, мультиметр, тестер.

Без них особого смысла проводить разбор микроволновки нет, можно нести ее в сервисный центр. Второй момент — ремонт свч печи достаточно дорогое удовольствие. Магнетрон — это главный элемент и его цена формирует стоимость устройства. Ремонтировать микроволновую печь есть смысл в том случае, если она дорогая. Дешевые модели проще выкинуть и купить новую технику. По деньгам получится дешевле.

Распространенные поломки В силу того, что магнетрон — это не цельная деталь, а составная, поломка может произойти с одним из его элементов. В зависимости от причины ремонт может быть простым или сложным.

В магнетроне микроволновой печи есть специальный колпачок. Его задача создать вакуум в трубе. Если проверка показала, что неисправен он, то ремонт прост и будет под силу даже неспециалистам.

Если деталь греется, то вышел из строя радиатор, тут потребуется замена и делать это самостоятельно бессмысленно. Среди элементов магнетрона есть нить накаливания. Иногда в результате перегрева она может оборваться.

Проверка осуществляется тестером. В рабочем состоянии он показывает Ом, если нить повреждена, то значение упадет до Ом, если же она порвалась, то показателем будет бесконечность. Также следует проверить высоковольтный диод. В силу того, что он состоит из нескольких диодов визуальный осмотр детали не поможет.

Здесь нужно воспользоваться мультиметром. Подсоединять устройство нужно к плюсу и минусу на диоде. При этом на плюсе значение должно быть конечным, на минусе должна отображаться бесконечность. Если значения отличаются, то поломан диод, а точнее одна из его составляющих. Ремонт осуществляется в сервисном центре. Высоковольтный трансформатор. Чтобы проверить его на работоспособность следует замерить напряжение на его обмотках, однако, тут есть опасность — напряжение может достигать около 2 кВт.

Для проверки замеряется не напряжение, а сопротивление на каждой обмотке. С этой целью трансформатор отключается от всех проводов, которые к нему подсоединены.

Дальнейший процесс проводится с мегаомметром. Чтобы понять показатели нормальные или за пределами нормы следует воспользоваться таблицей, при этом показатели в ней отличаются для разных производителей. Даже не прибегая к специальному устройству можно понять, что в микроволновке сломался именно трансформатор.

Признаки следующие — сильное гудение, обугливание на катушке обмотки, чрезмерный нагрев, запах горелого. Мультиметр также позволит проверить предохранитель. В силу скачка напряжения или сбоя в сети электроэнергии он может сгореть. В таком случае при его прозвоне значение будет отличаться от нуля.

Прежде чем менять предохранитель следует осуществить проверку первичного, вторичного и защитного выключателя. Если причина в них, то новый предохранитель также сразу сгорит. Этот момент стоит учесть при ремонте. Несколько советов по замене Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон.

В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично. Подключение магнетрона осуществляется с помощью двух контактов. Перед установкой проверяем 3 момента: Длина сменного узла аналогична длине старой. У обоих механизмов антенны имеют одинаковый диаметр. После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Заключение СВЧ печь — это помощник, без которого жизнь на кухне может резко измениться. Большая часть поломок вполне устранима своими руками, но если речь идет о магнетроне, то здесь даже обладая определенными знаниями в ремонте техники можно ошибиться. Я не советую заниматься починкой магнетрона самостоятельно, так как это может отнять много времени, а результат окажется не самым положительным.

В данном случае легче поручить эту задачу специалистам, особенно, если техника еще находится на гарантии. Стоить помнить, что неправильные действия могут не просто испортить технику, но и привести к риску возгорания.

Спасибо за внимание! До новых встреч на блоге! С уважением, Ростислав Кузьмин. Понравилась статья? Поделись с друзьями: Поделиться Твитнуть Поделиться Класснуть Плюсануть Будь в курсе новостей Хочу быть в курсе Вам также может быть интересно Что делать, если микроволновка начала искрить у вас на кухне?

Хочу быть в курсе Помоем микроволновую печь быстро и качественно теми средствами, которые найдём на кухне Хочу быть в курсе Подберём отличную микроволновку по советам профессионалов. И разберёмся, на какие параметры обратить внимание при поиске её для себя. Хочу быть в курсе Комментариев к статье: 0 Отменить ответ Оставить комментарий Подписаться на комментарий. Leave this field empty.

Ростислав Кузьмин. Какими способами мы можем проверить магнетрон микроволновки на неисправность? Рассказываю Автор: Ростислав Кузьмин.

Тема: СВЧ-печь. Будь в курсе новостей Хочу быть в курсе. Вам также может быть интересно. Отменить ответ Оставить комментарий. Подписаться на комментарий Отправить комментарий.

Диагностика компонентов СВЧ печи

Микроволновая печь — это технически-сложный кухонный прибор, предназначенный для тепловой обработки пищи. Главное в этом устройстве — магнетрон, вырабатывающий сильный поток микроволн. В случае возникновения проблем можно проверить магнетрон в бытовых условиях. Для этого потребуется обычный мультиметр тестер. Эта деталь, по сути, представляет собой лампу. Магнетрон вырабатывает микроволны на частоте МГц под действием повышенного напряжения до вольт , вырабатываемого входящим в конструкцию СВЧ-печи трансформатором. Необходимый для генерации микроволн разогрев магнетрона осуществляется специальной спиралью, на которую подаётся напряжение порядка 3 вольт при токе 20 ампер.

Как правильно проверить магнетрон СВЧ-печи на исправность. Какие бывают поломки магнетрона. Как установить новое устройство.

Неисправности магнетрона микроволновой печи

Приветствую Вас, уважаемые читатели и подписчики моего блога! У любого вида техники есть свой срок службы. Это относится, в том числе к микроволновой печи. Со временем она может стать медленно нагревать еду или же пища просто будет оставаться холодной. Основной элемент в СВЧ печи — магнетрон. Именно он создает волны сверхвысокой частоты, которые воздействуют на воду в еде и заставляют ее греться. Вывод магнетрона из строя является причиной поломки.

Как проверить магнетрона микроволновой печи. Питание магнетрона.

Сегодня в нашем доме имеются самые разнообразные бытовые приборы. Особенно много их на кухне, где они помогают упростить процесс приготовления или разогрева пищи. Самым популярной кухонной техникой, которую можно встретить практически в любом доме, является СВЧ печь. Этот прибор является долгожителем, в отличие от тех же новомодных мультиварок, и появился он в домашнем обиходе уже достаточно давно. Но, как и все в нашей жизни, бывают ситуации, при которых СВЧ-печи начинают неисправно работать или вообще не выполняют своих прямых обязанностей.

Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух.

Искрит магнетрон в микроволновке – как проверить и заменить

Подробно: ремонт своими руками микроволновки panasonic от настоящего мастера для сайта olenord. Алгоритм запуска инвертора такой: 1. Драйвер включает инвертор в работу — формируются напряжения: накала и анодное. Если попыток запуска нет нет напряжения на инверторе или он существенно повреждён — через 3 сек БУ выключает печь; 3. Если ток накала длительно больше, чем в два раза номинального в 10А — драйвер выключает инвертор.

Что такое магнетрон

В большинстве случаев возникают такие неисправности, когда ремонт микроволновки своими руками может сделать любой, даже не имеющий знаний в электрике. К таким неисправностям относится ремонт сетевого шнура, ремонт защитного выключателя на дверцах микроволновой печи, замена предохранителей, замена высоковольтного конденсатора и диода. Можно практически устранить любую неисправность печи не связанную с магнетроном, высоковольтным трансформатором и электронной платой. Помните, что заниматься ремонтом нужно предварительно вынув вилку из розетки, и важно выждать несколько минут, пока не разрядится высоковольтный конденсатор. Далее снимаем кожух печи. По бокам имеются несколько шурупов, которые нужно открутить. На рисунке показана микроволновая печь без кожуха. Ремонт сетевого шнура довольно прост.

На примере микроволновки Vitek мы разберем, как диагностировать, а затем и заменить all-audio.pro для кого не секрет что у любого.

Магнетрон в микроволновке — можно ли проверить?

Микроволновка в наше время присутствует на кухне практически каждого дома, поэтому неудивительно, что выход их строя столь востребованного и полезного в быту устройства вызывает огорчение владельцев. Основным функциональным элементом микроволновой печи является магнетрон, который в большинстве случаев и выступает причиной неполадок СВЧ. Но если возникли проблемы с представленным компонентом, то устройство выбрасывать не стоит, можно попробовать сделать ремонт, вернуть прежнюю работоспособность микроволновой печи.

Как проверить магнетрон в микроволновке

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Микроволновая печь составлена из множества деталей, активно дополняющих работу друг друга. Выход одной из строя ведёт к прекращению работы всех составляющих. Одним из основных компонентов является магнетрон. При появлении неисправностей в работе микроволновки именно он проходит первоочередную проверку. Разогрев и приготовление пищи в микроволновке осуществляется за счёт излучения, которое выделяет магнетрон.

Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового.

Почему сильно греется магнетрон в микроволновке? — Все о кухне

Микроволновые печи активно используются в каждом доме для приготовления и разогрева пищи. Однако владельцы совершенно не понимают, как именно устроена данная техника. Поэтому при выходе из строя устройства возникают сложности с ремонтом. Магнетрон для микроволновки – источник СВЧ-волн, который, собственно, и обеспечивают нагрев продуктов питания. Поломка этой комплектующей – один из самых распространённых типов неисправностей СВЧ-печей. Сейчас подробно рассмотрим, из чего состоит магнетрон микроволновки, как он работает и способы восстановления этой детали.

Принцип действия и конструкция магнетрона

Слово «magnetis» дословно переводится с греческого, как «магнит». Устройство магнетрона микроволновой печи выглядит следующим образом:

• медная деталь в форме цилиндра – это анод-резонатор;
• элемент, внутри которого расположена нить накала – катод;
• кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.

Ключевой принцип работы магнетрона в микроволновке – это торможение электронных потоков, которые пересекаются под углом 90 градусов. Происходит данный процесс в магнитном и электрическом полях. Кольцевые магниты образуют поле. В качестве проводника выступает специальный кожух, оборудованный фланцем. Именно с помощью этого элемента деталь крепится к волноводу.

СВЧ-волны появляются в результате взаимодействия электронного потока, образованного эмитированным катодом, и магнитного поля. Проволочная петля идентифицирует эти волны, а потом передаёт их наружу с помощью специальной антенны. Данный излучатель расположен внутри цилиндра, сделанного из керамики. Теперь вы знаете, что такое магнетрон, и как работает эта комплектующая.

Как было сказано ранее, в качестве излучателя волны выступает антенна – это небольшая труба, которую принято называть штенгелем. Антенна также обеспечивает выкачку воздуха из лампы. На данном элементе надёжно зафиксирован колпак, сделанный из металла. В процессе работы магнетрон в микроволновке необычайно сильно нагревается. Вероятность перегрева исключается благодаря особой конструкции.

Рассматриваемая комплектующая дополнена пластинчатым радиатором. Этот элемент постоянно обдувается вентилятором, что заметно снижает температуру. Дополнительный уровень защиты от перегрева обеспечивают температурные предохранители. Неотъемлемым компонентом также выступает высокочастотный фильтр, который препятствует проникновению излучения. Данная деталь создаётся при помощи специальных конденсаторов и выходов.

Теперь вы знаете, как работает магнетрон в микроволновке. Очевидно, что это электронный прибор с необычайно сложной и многоуровневой конструкцией. Разобрать и не повредить деталь по силам только опытному мастеру. Поэтому после диагностики выхода из строя комплектующей целесообразней обратиться в сервис-центр, чтобы исключить вероятность усугубления неисправности.

Впрочем, наличие специального оборудования и поверхностных знаний в радиоэлектронике позволяет отремонтировать СВЧ-печь самостоятельно в домашних условиях. Есть только одно условие – придерживайтесь экспертных рекомендаций и действуйте чётко в соответствии с пошаговыми инструкциями.

Как сделать колпачек магнетрона

Передо мной была поставлена задача быстро и дешево провести ремонта магнетрона и СВЧ-печки. Почитав мнения бывалых в этом деле еще разок, решил покопаться с бракованных радиоэлементах для поиска аналогичных размеров колпачка. И я такой нашел! Нашел старый вспученный электролитический . Диаметр на глаз был подходящий.

Распотрошил аккуратно конденсатор. Для этого понадобились узкогубцы, с помощью которых я вытащил резиновую заглушку и обкладки конденсатора, свернутые по спирали.

Далее нужно было подровнять надфилем края такого колпачка и высверлить отверстие. Примерив сверло с диаметром 3 мм к старому колпачку, нашел его подходящим для этой затеи. На малых оборотах высверлил отверстие в центре колпачка и еще раз прошелся мелким надфилем. Придав колпачку немного овальную форму, надел его туго на нужное место. В итоге должно получиться как у .

А можно просто купить .

Дальше собираем все до кучи в обратном порядке. Интересно то, что на внутренней стенке СВЧ-печки образовалась дырка как раз напротив места расположения излучателя. Нагар вокруг этой дырки был солидный.

Как мы знаем, нагар в виде мелкой угольной пыли – продукт горения какого-либо вещества (в данном случае краски) достаточно хорошо проводит электричество, так что такой нагар счищаем во всех местах наждачкой.

По хорошему, конечно нужно покрасить место отслоения краски и установить защитный пластик или слюдяную пластину. Но было принято другое решение. Друг купил наконец-то крышку для микроволновой печи без установки слюдяной пластины. Таким образом, получился дешевый и сердитый ремонт магнетрона LG СВЧ-печки Daewoo.

Причины неисправностей магнетрона

Наш сервисный центр предлагает свои услуги по ремонту бытовой техники по выгодной цене. Ремонтируем любые поломки современной бытовой техники. Оставьте заявку, и получите скидку в 15% — Оставить заявку

Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:

1. Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
2. Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
3. Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.

Именно вследствие этих причин магнетрон в микроволновке перестаёт работать. Теперь подробно рассмотрим, как именно проявляется данная неисправность.

Что нужно запомнить

1. В первую очередь проверьте, правильная ли посуда используется. Любые металлические элементы недопустимы, даже если это узоры на тарелке.
2. Осмотрите слюду. Если она жирная, но не прогоревшая — помойте поверхность. Если уже прогорела — замените ее.
3. Если проблемы с магнетроном — снимите его. Осмотрите колпачок, если он поврежден — замените обязательно.

Несложный ремонт микроволновых печей под силу выполнить любому домашнему мастеру, который может визуально отличить диод от предохранителя. Своими руками такой умелец на дому легко вернет к жизни верный СВЧ-агрегат.

Возможные неисправности

Перечислим основные поломки:

1. В процессе работы появляются искры, свидетельствующие о перегорании колпачка. Заменить эту комплектующую не составит особого труда, поскольку все колпачки имеют одинаковую конфигурацию.
2. Произошло пробитие высоковольтного диода.
3. Напряжение на магнетрон не подаётся.
4. Отсутствует контакт в предохранителе, который контролирует температуру и уровень нагрева.
5. Сгорели нити накаливания.
6. Магнетрон для микроволновой печи разгерметизировался вследствие комплексного перегрева.
7. Не работает высоковольтный конденсатор или перегорел предохранитель.

Проверьте магнетрон для микроволновой печи, чтобы выявить тип неисправности. Абсолютно все перечисленные поломки можно устранить самостоятельно в домашних условиях, кроме разгерметизации. Теперь вы знаете, как проверить высоковольтный диод в микроволновке. Напоминаем, что ремонтом стоит заниматься только тем людям, которые хотя бы поверхностно разбираются в радиоэлектронике.

Как определить поломку

Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.

Перед тем как проверить магнетрон в микроволновке мультиметром, обязательно делайте визуальный осмотр. Ведь это также действенный тип диагностики.

Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:

1. Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
2. Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
3. Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
4. Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
5. Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.

Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.

Ремонт магнетрона

Некоторые аппаратные комплектующие не поддаются восстановлению. Если сгорел магнетрон в микроволновке, то его придётся поменять. Отремонтировать эту комплектующую невозможно. Стоимость оригинальной запчасти для СВЧ-печки необычайно высока. Иногда выгодней купить новую технику. Поэтому крайне важно провести тщательную проверку магнетрона тестером, измерив напряжение.

Далее рассмотрим, как проверить магнетрон на микроволновке с помощью специальных измерительных приборов. Предоставим подробную пошаговую инструкцию. Не исключено, что повреждены лишь отдельные элементы комплектующей, что даёт возможность произвести ремонт без серьёзных капиталовложений.

С аппаратным ремонтом справится каждый, кто хотя бы немного разбирается в радиоэлектронике, а также имеет доступ к обычному тестеру и мегомметру. Если сомневаетесь в своих силах, тогда лучше обратитесь за помощью в сервис-центр, в котором работают опытные мастера.

Диагностика блока управления

Проверка СВЧ-печи будет изменяться в зависимости от конструкции устройства. Принято выделять несколько основных видов блоков управления:

• механический;
• электронный;
• сенсорный.

Магнетрон для микроволновой печи проверяется мультиметром. Диагностика БУ осуществляется аналогичным образом. Используя данный инструмент, удостоверьтесь в том, что напряжение подаётся на трансформатор. Если вы включаете таймер, предварительно выбрав рабочий режим, но напряжение отсутствует, то это свидетельствует о выходе из строя блока управления.

Проще всего отремонтировать модели, оборудованные механическим таймером и ручными регуляторами рабочих режимов. Начните с визуального осмотра, а потом измерьте тестером уровень тока на контактах переключателей. Такая диагностика позволяет определить: обгоревшие контакты, вышедшие из строя детали, окисленные шлейфы. Замените неработоспособные детали.

Микроволновку, имеющую электронный БУ, починить сложней. Проведите первичный осмотр с помощью дисплея. При появлении неисправностей на дисплее будет отображаться некорректная информация. Если экран и вовсе не загорается, тогда обязательно удостоверьтесь в том, что встроенный предохранитель цел.

Электронный блок управления хорош тем, что каждый пользователь сможет запустить процесс автоматической диагностики. Сверьте код обнаруженной ошибки со значениями, которые указаны в специальной таблице. Этого достаточно для получения необходимой информации. Подключение мультиметра не требуется.

Блок управления – радиоэлектронный модуль с довольно сложной структурой. Для восстановления работоспособности данного узла потребуются специальные измерительные приборы. Если у вас нет доступа к ним, обратитесь в Москве или любом другом городе в авторизированный сервисный центр.

Проверка системы излучения радиоволн

Некорректная работа аппаратных узлов, включая БУ, а также магнетрон для микроволновой печи, свидетельствует о необходимости проверки состояния элементов системы СВЧ-излучения. В её состав входит высоковольтный трансформатор, а также компоненты цепи сдвига напряжения. Современные печи оборудованы высоковольтными трансформаторами MOT. Их конструкция включает три уровня обмотки:

• первичный – 220 В;
• понижающий – 3 В;
• повышающий – 2 кВ.

Чтобы определить сгоревший элемент, нужно последовательно проверить тестером каждую обмотку. Самый низкий уровень сопротивления имеет именно понижающая обмотка, которая обеспечивает накал магнетрона для микроволновой печи. Наивысшее сопротивление – высоковольтная обмотка. Если поломка микроволновой печи обнаружена, а пользователь определил обрыв одного или нескольких слоёв обмотки, замените трансформатор.

Ни в коем случае нельзя исключать межвитковое замыкание, которое наблюдается в высоковольтной обмотке. Признаком появления этой неисправности станет низкий уровень температуры. Возможно, значительно возрастёт шум во время работы СВЧ-печи. Обычным мультиметром нельзя измерить напряжение на выходных клеммах данной обмотки. Поэтому придётся использовать профессиональные измерительные инструменты. Если опасения подтвердились, и было обнаружено замыкание, поменяйте трансформатор.

Обязательно проведите проверку всех деталей, образующих систему умножителя напряжения. Магнетрон для микроволновой печи – ключевой элемент этой схемы, но далеко не единственный. В неё также включены конденсаторы и диоды. Уровень внутреннего сопротивления высоковольтного диода очень высок, а измерить его пробой мультиметром нельзя. Поэтому придётся снова воспользоваться мегомметром. Если деталь неисправна, тогда установите новый диод.

Обязательно проверьте конденсатор на пробой. Исправная комплектующая продемонстрирует сопротивление, приближённое к нулю. Оно буквально за несколько секунд увеличится в разы. Сопротивление у неисправных конденсаторов резко не изменяется, поскольку отсутствует контакт с обложкой.

Вполне вероятно, что печь начала греть пищу заметно слабей из-за появления утечки между обкладками. Определить источник утечки можно также с помощью мегомметра. Неисправные радиоэлементы следует поменять.

Замена магнетрона

Если пользователь уверен, что сломан магнетрон для микроволновой печи, замените этот элемент. Преимущественно выполнением этой процедуры занимаются квалифицированные специалисты. Впрочем, всё можно сделать и своими руками. Главное, немного разбираться в радиоэлектронике, а также знать, как замеряется напряжение тока.

Процедура замены в микроволновой печи предполагает, что предварительно пользователь купит новую комплектующую. Чтобы выбор оказался удачным, необходимо придерживаться нескольких простых рекомендаций:

1. Уровень мощности магнетрона для микроволновой печи полностью соответствует аналогичному показателю сломанного устройства. Вся необходимая информация прописана в техническом паспорте.
2. Новая деталь имеет идентичные отверстия для крепления, а все контакты подходят.
3. Габариты сломанной комплектующей полностью соответствуют размерам новой запчасти.

Установить новый магнетрон для микроволновой печи не составит особого труда. Однако пользователь должен добиться максимально плотного прилегания комплектующей к волноводу. Не забудьте проверить конденсатор.

Как проверить магнетрон СВЧ-печи на исправность

Чтобы правильно определить неисправность микроволновки, нужно разобрать устройство и провести тщательную диагностику. Некоторые аппаратные узлы стоят необычайно дорого, поэтому во избежание лишних финансовых растрат, внимательно отнеситесь к первичному осмотру. Как подключить магнетрон к микроволновке, разберётся каждый, куда больше сложностей вызывает ремонт данной детали, поскольку он невозможен. Единственный выход – замена комплектующей.

Диагностика проводится следующим образом:

1. Обесточьте СВЧ-печь, вынув штекер сетевого кабеля из розетки.
2. Демонтируйте защитный кожух устройства.
3. Найдите сломанную деталь, а потом снимите клеммы с выводов комплектующей.
4. Используйте мультиметр, чтобы замерить напряжение магнетрона, а именно его контактов. Оно должно быть несущественным. Если показатель слишком велик, то это свидетельствует о перегорании нити накала.
5. Измерьте напряжение между выводом и корпусом устройства.

На этом проверка завершена. Теперь вы знаете, как нужно действовать.

Как работает микроволновка

Приготовление и разогрев пищи в микроволновой печи уже давно не вызывает вау-эффекта. Но вот как работает этот кухонный девайс, знает далеко не каждый. Это в свою очередь рождает множество мифов и кривотолков. В данном материале рассмотрим, как устроена микроволновка и как ее безопасно использовать.

Как известно, полярные молекулы (иначе называемые диполями) ориентируются в пространстве вдоль силовых линий магнитного поля. Если такую молекулу поместить в переменное магнитное поле, она, обладая дипольным моментом, начнет поворачиваться, следуя за его магнитными линиями. Чем выше частота смены направления силовыми линиями поля, тем чаще молекула будет менять свое положение.

Ярким представителем диполя является молекула воды, самого распространенного на Земле вещества. Приложение переменного магнитного поля к молекулам воды заставляет их находиться в постоянном движении, обусловленным дипольным моментом. Из-за сил трения, возникающих между соседними молекулами, выделяется тепло и, соответственно, повышается температура материала, помещенного в электромагнитное поле. Причем чем быстрее и чаще меняется направление поля, тем быстрее происходит внутренний нагрев. Такое поведение молекулы воды является основополагающим принципом готовки в микроволновой печи.

Любой продукт содержит то или иное количество воды, поэтому если поместить его под действие электромагнитных волн, это гарантированно вызовет его нагрев. Причем продукт нагревается изнутри, а не снаружи, как это происходит при традиционных способах готовки. СВЧ-волны проникают вглубь продукта примерно на 2,5-3 см, а остальной нагрев происходит за счет теплового движения молекул.

Чтобы разогреть продукты, их подвергают воздействию электромагнитных волн, меняющих направление своих электромагнитных полей с высокой частотой.

Общепринятым стандартом частоты электромагнитного поля в СВЧ-печах является значение 2,45 ГГц.

Основной миф о микроволновках гласит, что молекула воды начинает менять свое положение лишь на частоте 2,45 ГГц. На самом деле это не так. Движение молекул воды возможно в более широком спектре частот. Причем чем ниже частота, тем глубже радиоволны проникают в толщу материала. Некоторые промышленные образцы микроволновок успешно работают на частоте 915 МГц.

Используемая частота радиоволн — определенный компромисс между эффективностью, стоимостью и повсеместной доступностью технологии. Во-первых, возможность использовать микроволновку должна быть везде, а значит, частота ее волн должна находиться в разрешенном радиочастотном диапазоне. Во-вторых, конечное изделие не должно иметь высокую стоимость, чтобы быть по карману большинству. В-третьих, прибор для приготовления должен быть достаточно компактным и иметь небольшой вес.

Искрит магнетрон в микроволновке lg

Содержание

1. Что такое магнетрон
2. Какие могут возникнуть проблемы
3. Как проверить магнетрон СВЧ печи на исправность
4. Как установить новую деталь
5. Замена конденсатора
6. Основные причины искрения:
7. 1. Прогорела слюдяная пластина
8. Порядок устранения неисправности:
9. 2. Прогорел куплер вращающейся тарелки
10. 3. Использование металлической посуды
11. 4. Повреждение эмали внутренней камеры
12. Как избежать подобных неисправностей.
13. Что и почему искрит, сверкает и горит в микроволновой СВЧ печи?
14. Что именно искрит?

Владельцы микроволновок нередко сталкиваются с такой проблемой, как искры в печи СВЧ. Они могут возникнуть из-за нарушения инструкций самим пользователем, короткого замыкания электросети и сломанных деталей. Даже если нет искр, но еда нагревается слабо или не нагревается совсем, это свидетельствует о проблемах с магнетроном.

В этой статье алгоритм, как проверить механизм на предмет поломки, из-за чего она может появиться, как её исправить, установить новый магнетрон или его составляющие. Весь ремонт владельцу предстоит делать на свой страх и риск.

Искры в микроволновке после её включения

Что такое магнетрон

Это электромагнитный механизм, который создаёт микроволны. Поток электронов взаимодействует с полем сверхвысоких частот, и в результате возникает микроволновое излучение. Высокое напряжение передаётся корпусу (катод), после подключения к сети питания электроны направляются к аноду.

Именно магнетрон разогревает еду в микроволновке. Его антенна соединена с слюдяной пластиной, которая рассеивает и направляет волны на тарелку с едой.

Магнетрон с колпачком сверху и белым конденсатором снизу

Какие могут возникнуть проблемы

Антенна магнетрона может быть повреждена из-за сгоревшей слюдяной пластины. Она же рассеиватель микроволн. Если регулярно не заниматься чисткой, то жир и частицы еды скапливаются на ней. Под жиром она быстро сгорает. Если не заменить слюдяную пластину, магнетрон будет повреждён и начнёт искрить. Это одна из самых распространённых причин, почему возникают искры в микроволновке.

Исправный и сгоревший рассеиватели

О прогоревшей пластине говорит не только нагар и искры, но и запах горелой еды во время работы техники. Не стоит игнорировать ни один из этих признаков, техника может загореться или даже взорваться.

Есть другие причины поломки магнетрона:

• Разгерметизация. Надо покупать новый механизм, так как без вакуума он бесполезен;
• Нить накаливания порвалась. Принцип такой же, как и в случае со сломанной лампочкой. Если она перегорела, то ничего изменить нельзя;
• Колпачок на антенне расплавился. Можно поменять на новый колпачок;
• Магнитная система сломана. Очень редкий случай. Если лопнул только верхний магнит, то можно купить другой и установить его на место старого;
• У механизма закончился срок службы. Надо покупать новый;
• Ёмкость конденсатора сломана. Рекомендуется купить новый магнетрон, заменить конденсатор можно, но человеку без необходимых навыков техника лучше этим не заниматься.

В большинстве случаев магнетрон невозможно починить, и приходится приобретать новый. Лишь иногда можно сэкономить и заменить несколько деталей самостоятельно в домашних условиях.

Как проверить магнетрон СВЧ печи на исправность

Перед ремонтом нужно выявить, проблема действительно в магнетроне или нет? Микроволновка может искрить и трещать из-за металлической посуды, посуды с металлическими вставками и позолотой, разрушения эмали внутри, короткого замыкания или сломанного источника питания. Если владелец уверен, что ничего из этого не случалось, то встаёт вопрос: Как можно в домашних условиях проверить магнетрон в микроволновке?

Прозвон с помощью мультиметра (тестера)

Нужно прозвонить магнетрон мультиметром:

1. Включите мультиметр, поставьте режим 200 Ом. Прикоснитесь щупами к выводам. Целостная обмотка оказывает низкое сопротивление (приблизительно 0,5 Ом), вы услышите писк или звон;
2. Если ничего не происходит, значит, нить накаливания порвалась;
3. Для прозвона конденсатора, нужно настроить мультиметр на самый большой режим измерения. Одним щупом дотроньтесь до любого контакта, а вторым – до корпуса. Если всё в норме, то аппарат покажет знак бесконечности, но ничего не случится;
4. Заряд пробивает на корпус? Скорее всего, пробита ёмкость конденсатора.

Помните! Использование специальных аппаратов для исследования не всегда гарантирует точную информацию. Категорически запрещено подключать прибор, который достали из корпуса микроволновки. Это причинит невосполнимый вред здоровью всех окружающих.

Как установить новую деталь

Прежде всего микроволновку нужно отключить от электропитания. Если она только что использовалась, то нужно дать ей время остыть. Теперь можно переходить к ремонту:

1. Тщательно вымыть внутреннюю поверхность микроволновки и протереть насухо. Можно использовать самые разные средства от обычной соды до моющего средства специально для эмали, это зависит только от выбора владельца;
2. Нужно снять заднюю крышку прибора;

С помощью отвёртки нужно аккуратно отвинтить 4 болта

Механизм без видимых повреждений. Лучше перед отсоединением проводов сфотографировать их расположение

Расплавленный и новый колпачки

В магазине нужно выбирать магнетрон той же фирмы, что и микроволновка. Иначе прибор по многим параметрам просто не подойдёт к микроволновке.

Замена конденсатора

Если выявлена проблема с переходным конденсатором, то его можно заменить таким путём:

• Снять крышку фильтра;
• Перекусить кусачками контакты дросселей;
• Сверлом (3 миллиметра) сделать отверстия вокруг конденсатора;
• Достать из корпуса фильтр;
• Отмотать у каждого дросселя один виток, благодаря этому контакт будет длиннее;
• Отполировать контакты наждачной бумагой;
• Вставить новый конденсатор в корпус;
• Привинтить его с помощью болтов;
• Аккуратно соединить контакты таким образом, чтобы они не соприкасались со стенками корпуса;
• Закрыть крышку фильтра.

С помощью инструкции и необходимых инструментов можно починить некоторые составляющие магнетрона. Однако если человек не уверен в своих силах и умениях, лучше обратиться к профессионалам. Несоблюдение техники безопасности или обыкновенная случайность могут навредить здоровью и жизни сразу нескольких людей. Чтобы отсрочить ремонт микроволновки, пользователям следует не нарушать инструкцию по эксплуатации и не пренебрегать регулярной чисткой от жира и частиц еды.

Признаки неисправности: Искрение внутри камеры микроволновой печи. Микроволновка во время работы «трещит, стреляет» внутри. Слышен скрежещущий звук, запах гари.

Если вы обнаружили подобную неисправность, это еще не повод избавляться от неисправной микроволновки, подобные неполадки довольно быстро устраняются, после чего микроволновка прослужит вам без проблем, еще не один год.

Основные причины искрения:

1. Прогорела защитная слюдяная пластина внутри камеры;
2. Прогорел куплер («грибочек») вращающейся тарелки;
3. Использование металлической посуды;
4. Повреждение эмалированного покрытия внутренних стенок камеры.

1. Прогорела слюдяная пластина

В 90% случаев – причины искрения внутри микроволновки заключаются в прогоревшей пластине, которая обычно расположена справа, на внутренней стенке печи. Она выполнена из листовой слюды, ее основная функция – это пропускать в камеру микроволны от излучателя (магнетрона) и защищать сам магнетрон от попадания на него элементов приготавливаемой пищи.

Прогоревшая слюда

Прогар слюдяной пластины происходит в основном из-за попадания на нее жира. При дальнейшем использовании, под слюдой прогорает металлические стенки камеры и защитный колпачок магнетрона, если неисправность не устранить вовремя, излучатель микроволн (магнетрон) может выйти из строя. Суммарная стоимость такого ремонта, с учетом работ и запчастей обычно составляет: 300-350 грн.

Порядок устранения неисправности:

1. Проверьте состояние слюды, она находится во внутренней камере микроволновой печи на правой стенке, ориентировочно по центру. Если поверхность грязная прогоревшая, то нужно заменить слюдяную пластину на новую (перед заменой необходимо вымыть внутреннюю камеру микроволновой печи от жира и гари).
2. Вынуть магнетрон соблюдая все правила безопасности: обесточить микроволновую печь; кратковременно закоротить конденсатор; кратковременно закоротить магнетрон.
3. Проверить колпачок, на предмет подгорания. Если не выгорел (видим небольшое пятнышко), то ставим магнетрон на место и включаем.
4. Если выгорел, то меняем колпачок, ставим магнетрон на место и включаем. Если не нашли колпачок, то меняем магнетрон.

2. Прогорел куплер вращающейся тарелки

Пластиковый «грибочек» (куплер) который находится внизу камеры под тарелкой микроволновки, также может стать причиной искрения микроволновки. Со временем, от скопившегося жира и грязи в этом месте происходит электрическая дуга. В результате искрения куплер нагревается и плавиться.

Микроволновка искрит под тарелкой

Чтоб устранить такую неисправность, необходимо заменить старый куплер на новый, аналогичный. У большинства производителей микроволновок установлены типичные куплеры. У некоторых производителей, например Samsung, Whirlpool размеры «грибочка» могут существенно отличатся.

3. Использование металлической посуды

Использование металлической посуды и периодическое ее касание стенок печи. Нельзя использовать металлическую посуду для приготовления пищи кроме случаев, специ­ально оговоренных в инструкции к печи. Использование керамической посуды, от­деланной золотым или серебряным порошком. Нельзя использовать любой тип посуды с ме­таллической отделкой;

4. Повреждение эмали внутренней камеры

Искрение также может быть вызвано повреждением покрытия эмали во внутренней камере нагрева. В данном случае требуется восстановление покрытия эмали внутренней камеры для этого используется специальная эмаль. Если же красить другими не специализированными средствами, то пары этой химии могут оказаться в пище.

Как избежать подобных неисправностей.

Чтоб избежать подобных неполадок, камеру микроволновки необходимо держать в чистоте, для защиты от попадания брызг на слюдяную платину, жирную пищу при приготовлении необходимо накрывать специальным колпаком или бумажной салфеткой. При попадании жира на слюдяную пластину, через некоторое время она начинает нагреваться и искрить, что может вызвать выход из строя магнетрона (а это самая дорогая деталь в микроволновке) или даже прожечь внутренние стенки камеры микроволновки.

Что и почему искрит, сверкает и горит в микроволновой СВЧ печи?

Что и почему искрит, сверкает и горит в микроволновой СВЧ печи? С таким вопросом иногда все мы сталкиваемся в повседневной жизни. Попробуем дать ответ на этот вопрос простым языком для обычного пользователя, не специалиста по ремонту СВЧ печей.

Объясним, что происходит в микроволновой печи при ее работе.

В состав СВЧ печки входит магнетрон – генератор высокочастотных электромагнитных волн. Когда на него приходят необходимые для его работы напряжения (4000 вольт для генерации и 3 вольта для поднакала) он своей антенной излучает высокочастотные колебания с длинной волны 12 сантиметров.

Частота колебаний 2,4 гигагерца (2,4 миллиарда раз в секунду), а длинна волны 12 сантиметров. 12 сантиметров это расстояние, которое пролетает или распространяется (как известно из курса физики, со скоростью света) электромагнитное излучение за период одного колебания (период равен 1 / 2,4 миллиардной секунды). Из теории радиоволн, если отверстие в корпусе камеры микроволновой печи будет больше ¼ длинны волны, то излучение будет выходить наружу (12/4 = 3 сантиметра). Таким образом, чтобы нам с вами не облучаться, камера печки должна быть закрыта и не иметь механических повреждений и отверстий.

Молекулы воды на данной частоте (2,4 гигагерца) входят в резонанс (начинают совершать колебания) и вода нагревается. Таков основной принцип ее работы.

Что именно искрит?

Искры это электрический разряд или электрическая дуга между двумя электрическими проводниками. Проводниками могут быть металлические предметы, кусочки фольги, металлизированные рисунки на посуде и др. При воздействии на проводник переменного электромагнитного поля, в нем возникает наведенное этим полем электричество и вихревые токи.

Когда два проводника, обладающие разным наведенным электрическим потенциалом, оказываются на расстоянии меньшем, чем способен удержать электрический разряд, разделяющий их диэлектрик (в данном случае воздух), между ними происходит электрический разряд (электрическая дуга). Вот вам и искры в камере СВЧ печи.

Поэтому при использовании микроволновки, следует избегать применения посуды с позолотой, серебрением и металлическими элементами. При использовании фольги, не следует располагать отдельные кусочки фольги ближе двух сантиметров друг к другу и к стенкам камеры. Это же относится и к металлическим предметам.

При электрических разрядах в камере микроволновой печи возникает повышенная нагрузка на силовые цепи электросхемы, что может привести в поломке бытового прибора. Тут без специалиста мастерской или сервисного центра не обойтись. В легких случаях выйдет из строя плавкая вставка – предохранитель от больших токов. Так же могут возникнуть более серьезные неисправности СВЧ печи, такие как неисправность магнетрона, высоковольтного диода или силового трансформатора.

Особо следует выделить случаи прогара крышки волновода (слюдяной пластины).

Камера микроволновки

Дело в том, что антенна магнетрона расположена и излучает не непосредственно в камере печи, где лежит разогреваемый продукт. В камере печи, обычно на правой стенке расположено углубление. В этом углублении и располагается антенна магнетрона. Углубление называется камерой волновода. Через камеру волновода электромагнитные волны, излучаемые антенной магнетрона попадают в камеру микроволновой печи. Это углубление (камера волновода), прикрыто крышкой волновода. Крышка волновода изготавливается из диэлектрика – материала, не пропускающего электричество, обычно это пластмассовая пластинка или изготовленная из прессованной слюды. Поэтому крышка прозрачна для электромагнитных волн.

Если на крышке волновода скапливается грязь, частички пищи, капли и брызги жира, то они начинают нагреваться и гореть. Огонь – это, как известно, плазма. А плазма – это особое состояние вещества, в котором электроны не связанны, а свободно перемещаются, как в металлах. Плазма – это электрический проводник. Как мы говорили выше, если в камере печи находятся два не связанных между собой проводника, на небольшом расстоянии друг от друга, то между ними происходит электрический разряд (электрическая дуга). В данном случае электрическая дуга образуется между горящим пятном грязи на крышке волновода и стенкой камеры печи, стенкой камеры волновода или антенной магнетрона.

Выглядит это как искры и электрические разряды справа внутри камеры печки. Люди говорят, что у них в печке сверкает и горит какая-то картонка справа внутри печки.

Что бы таких неисправностей не возникало, необходимо пользоваться специальными пластиковыми колпаками на тарелку, предотвращающими разбрызгивание пищи. Тогда будет и меньше проблем с уходом за печью.

Тут мало заменить крышку волновода, необходимо очистить от нагара камеру волновода и антенну магнетрона. Иногда, если вовремя не остановили работу печи, прогорает колпачок антенны магнетрона или выходит из строя сам магнетрон. Счищать нагар с крышки волновода бесполезно, так как при возникновении электрической дуги происходит глубокая местная металлизация обгоревшего участка. Такой ремонт микроволновой печи лучше проводить в специализированной мастерской или сервис-центре, где есть запчасти именно для вашей модели печки.

Иногда при вскипании и выливании продукта, скапливается грязь в центре под вращающейся тарелкой на дне печки. Там тоже может возникнуть электрическая дуга. В этом случае сгорает пластмассовый шпиндель (куплер), вращающий тарелку, и может прогореть стеклянная тарелка. Ремонтировать, счищая нагар с обгоревшего куплера, так же проблематично, в связи с глубокой металлизацией обгоревшего участка. Куплер при ремонте необходимо менять.

В этом случае, так же, для устранения неисправности без мастерской или сервисного центра не обойтись

1″ :pagination=pagination :callback=loadData :options=paginationOptions>

Основная причина того, что внутри микроволновки вдруг начинает «работать сварка», то есть она начинает страшно искрить и трещать, это то, что прогарела пластинка, которая находится внутри самой камеры и которую легко увидеть глазами. Что делает в таком случае рачительный хозяин? Нерачительный идет покупать новую микроволновку, на что и рассчитывают производители. Настоящий мужик найдет способ починить.

Итак начнем. Снимаем эту пластинку прямо в камере. Она похожа на банковскую карточку с металлическим блеском и научно называется слюда для микроволновки). На многих моделях она просто прикреплена к боковине на клеящийся раствор и снимается очень легко. Если модель не такая ищем способ ее снять (нужна отвертка и молоток (шутка)).

Отрезаем с нее полоски по бокам, такой ширины, чтобы закрыть прогоревшее место, обычно оно небольшое и накладываем на это место. Прикрепляем лейкопластырем. Все – микроволновка опять работает как и прежде хорошо без треска и искрения, а так-же без потери мощности и вреда для организма.

А сколько людей выкинули микроволновые печи именно из-за этой проблемы.

Кстати, сам не проверял, но говорят что эти пластины можно купить буквально за копейки и продаются они практически на любом рынке или в ремонтных мастерских. Ну это для тех, кто хочет новую, а тем кому некогда, как мне, починят и старую.

Кстати, помогает и просто заклеить то место, где была прогоревшая пластина медицинским лейкопластырем (т.е. микроволновка будет работать вообще без «родной» пластины, главное чтоб это место было заклеено.

P.S. Проверил работу вообще без пластины и лейкопластыря – работает и без пластины и без лейкопластыря)))

Всего вам доброго

P.P.S.: Посмотрите еще видео по этой теме:

Защита магнетрона в микроволновке

Слюдяная пластина в микроволновке отвечает за ее работу, но если она прогорела, то чем ее можно заменить, и насколько это важно? Устройство микроволновой печи таково, что за счет отражения волн от этой пластины и происходит разогрев продуктов (подробнее — в статье как работает микроволновая печь).

Чем важна

Слюдяная пластина в СВЧ отвечает за ряд важнейших функций. Если она повредилась, то необходимо произвести замену, так как без нее микроволновка работать не будет. Роль пластины:

1. Она позволяет другим частям микроволновой печи выдерживать высокие температуры.
2. Она защищает важные части микроволновки от попадания жира и грязи.
3. Благодаря ей, микроволны в СВЧ распределяются равномерно.

Замена слюдяной пластины может потребоваться не только из-за ее сгорания. Она может сильно загрязниться, размокнуть или поцарапаться, что приведет к некорректной работе микроволновки.

Признаки того, что необходима замена

Причиной того, что микроволновая печь не работает, может быть поломка волновода или магнетрона. Как же убедиться в том, что причина в пластине, а не в других деталях микроволновки?

1. Если поверхность пластины становится темной или на ней образуются пятна, то это верный признак того, что ее пора сменить.
2. Если ее поверхность покрыта слоем жира или деформирована.
3. Если появились трещины или она вовсе начинает осыпаться.

Если вы обнаружили любой из приведенных признаков поломки слюдяной пластины, то необходимо произвести ее замену в кратчайшие сроки. Это можно сделать как в мастерской, так и в домашних условиях.

Особенности выбора материала

Если вы точно знаете, что в микроволновой печи сгорела слюдяная пластина, то возникает вопрос, как и чем ее заменить. Важно понимать, что выбранный материал должен отвечать следующим характеристикам:

1. Он не должен накапливать электричество.
2. Под воздействием высоких температур материал не должен плавиться или выделять вредные вещества.
3. Иметь хорошую пропускную способность пара.

Если не соблюдать эти правила, то вы рискуете не только отравиться вредными веществами, но и устроить короткое замыкание. Вследствие чего, вам придется производить не просто профилактический ремонт, а менять дорогостоящие детали или покупать новый прибор.

Секреты слюды

Производители СВЧ не зря используют именно слюду. Это объясняется тем, что материал отвечает все необходимым требованиям, а также является недорогим и легкодоступным.

Особенностью слюдяных пластин является то, что их можно повторно использовать, если произвести нехитрые манипуляции:

1. Чтобы произвести замену слюды в вашей микроволновке, необходимо аккуратно снять старую пластину.
2. Прочистить ее от грязи и жира.
3. Повернуть ее другой, рабочей стороной.
4. Создать новые отверстия для ее закрепления.
5. Поставить пластину на прежнее место.

Пластик как альтернатива слюде

В последние годы ремонтники СВЧ активно используют пластик в качестве альтернативы. Замена слюдяной пластины на деталь из пищевого пластика имеет следующие обоснования:

1. Термостойкая деталь из пищевого пластика является более прочной.
2. Такая деталь считается более долговечной, нежели выполненная из слюды.

Несмотря на явные преимущества, это не самый распространенный способ, так как пластик является более дорогостоящим материалом, а также могут возникнуть проблемы с его покупкой.

Процесс замены

Заменить сгоревшую пластину совсем не сложно, справится с этим процессом даже дилетант. Какой бы материал вы ни выбрали, ход работы будет одинаковым:

1. Аккуратно снять поврежденную деталь.
2. Промыть и очистить от грязи старую пластину.
3. Из купленного листа слюды/пластика вырезать новую деталь, используя старую как трафарет.
4. Проделать отверстия для крепления.
5. Отшлифовать новую пластину, удалив все неровности.
6. Установить.

После того, как вы выполнили замену, важно проверить качество работы микроволновой печи. Для этого положите в СВЧ какие-нибудь продукты и включите аппарат на полную мощность.

Заключение

Если в вашей СВЧ-печи сломалась слюдяная пластина, не стоит переживать. Произвести ремонт этой детали может даже человек, не разбирающийся в технике. Материал же для новой детали можно выбрать любой, главное, чтобы он отвечал соответствующим нормам. Самый оптимальный выбор – это слюда, но можно воспользоваться и пищевым пластиком.

Вам также может быть полезной информация о самостоятельном ремонте микроволновки.

Слюдяная пластина в микроволновке отвечает за ее работу, но если она прогорела, то чем ее можно заменить, и насколько это важно? Устройство микроволновой печи таково, что за счет отражения волн от этой пластины и происходит разогрев продуктов (подробнее — в статье как работает микроволновая печь).

Чем важна

Слюдяная пластина в СВЧ отвечает за ряд важнейших функций. Если она повредилась, то необходимо произвести замену, так как без нее микроволновка работать не будет. Роль пластины:

1. Она позволяет другим частям микроволновой печи выдерживать высокие температуры.
2. Она защищает важные части микроволновки от попадания жира и грязи.
3. Благодаря ей, микроволны в СВЧ распределяются равномерно.

Замена слюдяной пластины может потребоваться не только из-за ее сгорания. Она может сильно загрязниться, размокнуть или поцарапаться, что приведет к некорректной работе микроволновки.

Признаки того, что необходима замена

Причиной того, что микроволновая печь не работает, может быть поломка волновода или магнетрона. Как же убедиться в том, что причина в пластине, а не в других деталях микроволновки?

1. Если поверхность пластины становится темной или на ней образуются пятна, то это верный признак того, что ее пора сменить.
2. Если ее поверхность покрыта слоем жира или деформирована.
3. Если появились трещины или она вовсе начинает осыпаться.

Если вы обнаружили любой из приведенных признаков поломки слюдяной пластины, то необходимо произвести ее замену в кратчайшие сроки. Это можно сделать как в мастерской, так и в домашних условиях.

Особенности выбора материала

Если вы точно знаете, что в микроволновой печи сгорела слюдяная пластина, то возникает вопрос, как и чем ее заменить. Важно понимать, что выбранный материал должен отвечать следующим характеристикам:

1. Он не должен накапливать электричество.
2. Под воздействием высоких температур материал не должен плавиться или выделять вредные вещества.
3. Иметь хорошую пропускную способность пара.

Если не соблюдать эти правила, то вы рискуете не только отравиться вредными веществами, но и устроить короткое замыкание. Вследствие чего, вам придется производить не просто профилактический ремонт, а менять дорогостоящие детали или покупать новый прибор.

Секреты слюды

Производители СВЧ не зря используют именно слюду. Это объясняется тем, что материал отвечает все необходимым требованиям, а также является недорогим и легкодоступным.

Особенностью слюдяных пластин является то, что их можно повторно использовать, если произвести нехитрые манипуляции:

1. Чтобы произвести замену слюды в вашей микроволновке, необходимо аккуратно снять старую пластину.
2. Прочистить ее от грязи и жира.
3. Повернуть ее другой, рабочей стороной.
4. Создать новые отверстия для ее закрепления.
5. Поставить пластину на прежнее место.

Пластик как альтернатива слюде

В последние годы ремонтники СВЧ активно используют пластик в качестве альтернативы. Замена слюдяной пластины на деталь из пищевого пластика имеет следующие обоснования:

1. Термостойкая деталь из пищевого пластика является более прочной.
2. Такая деталь считается более долговечной, нежели выполненная из слюды.

Несмотря на явные преимущества, это не самый распространенный способ, так как пластик является более дорогостоящим материалом, а также могут возникнуть проблемы с его покупкой.

Процесс замены

Заменить сгоревшую пластину совсем не сложно, справится с этим процессом даже дилетант. Какой бы материал вы ни выбрали, ход работы будет одинаковым:

1. Аккуратно снять поврежденную деталь.
2. Промыть и очистить от грязи старую пластину.
3. Из купленного листа слюды/пластика вырезать новую деталь, используя старую как трафарет.
4. Проделать отверстия для крепления.
5. Отшлифовать новую пластину, удалив все неровности.
6. Установить.

После того, как вы выполнили замену, важно проверить качество работы микроволновой печи. Для этого положите в СВЧ какие-нибудь продукты и включите аппарат на полную мощность.

Заключение

Если в вашей СВЧ-печи сломалась слюдяная пластина, не стоит переживать. Произвести ремонт этой детали может даже человек, не разбирающийся в технике. Материал же для новой детали можно выбрать любой, главное, чтобы он отвечал соответствующим нормам. Самый оптимальный выбор – это слюда, но можно воспользоваться и пищевым пластиком.

Вам также может быть полезной информация о самостоятельном ремонте микроволновки.

Если при включении микроволновой печи слышен треск, а в камере проскакивают искры — значит пора менять слюдяную пластинку, прикрывающую выход волновода в камеру. Меняется слюда для микроволновки своими руками достаточно просто. С этой задачей справится любой уважающий себя мужчина.

Прогоревшая слюдяная пластина.

Для чего нужна слюда

Давайте разберёмся, зачем нужна слюда в микроволновке. Любое загрязнение на стенках волновода возьмёт часть мощности излучения идущего от магнетрона и начнёт нагреваться. В результате происходит окисление, что ещё более усугубляет положение. Для компенсации потерь придётся использовать печь на повышенной мощности, что приведёт к повышению расхода электроэнергии и уменьшению срока службы магнетрона. При попадании грязи на колпачок магнетрона, начнётся его выгорание.

Для предотвращения перечисленных негативных явлений применяют специальную слюду для микроволновки, закрывающую волновод со стороны камеры. Цвет накладки бывает белым или серым.

Попавшие на слюду капельки жира и частички пищи под воздействием микроволн нагреваются до обугливания. Уголь электропроводен, вот почему между ними начинают проскакивать искры, а при дальнейшем нагреве происходит прогорание накладки. Из-за этого возможно возникновение электрической дуги, которая выведет из строя электронный узел печи.

Особенности слюды для микроволновок

Слюда для СВЧ-печей выбрана производителями потому, что она прозрачна для микроволн, не электропроводна, выдерживает высокую температуру и доступна по цене для людей со скромным достатком. Главным плюсом материала является экологическая чистота. Поскольку в естественном состоянии минерал может самопроизвольно крошится, его наносят на гибкую подложку. Получается прочная пластина толщиной 0,4-0,5 мм, сохраняющая все качества слюды.

Пластину из слюды на правой стенке камеры, если на ней нет сквозного прогара, можно использовать повторно после очистки и несложной доработки:

• осторожно, чтобы не поломать, снять пластину;
• аккуратно, без повреждения слюдяного слоя, удалить с поверхности загрязнения;
• развернуть пластину рабочей стороной внутрь волновода;
• наметить и просверлить новые отверстия под крепёжные винты или саморезы;
• установить и закрепить.

Новая пластина возьмёт на себя функции старой пластины из слюды.

Пластину нужно вырезать с вот такими пазиками или с отверстиями — это зависит от вида микроволновки.

В каких случаях требуется замена слюды в микроволновке

Если после очередного включения микроволновки в месте размещения слюды появились искры сопровождаемые треском необходимо немедленно выключить печь и осмотреть пластину. Слюдяная пластина подлежит замене если:

• поверхность стала тёмной с наличием коричневых пятен;
• деформировалась от воздействия влаги;
• поверхность загрязнена жиром;
• слюда крошится;
• прогорела до дыр.

Чем можно заменить слюду и подорвать своё здоровье

В последнее время в мастерских вместо слюды стали использовать термостойкий пищевой пластик. Такая накладка более прочна и долговечна. Однако в отличие от слюды не пропускает пар, который проникая и конденсируясь в волноводе, загрязняет его и снижает эффективность работы печи.

Слюда же паропроницаема в обоих направлениях, поэтому скопившийся в процессе приготовления пищи пар свободно выходит из волновода наружу при остывании печи.

Сдавая печь в ремонт, нужно уточнять из какого материала будет ставиться накладка. Некоторые народные умельцы допускают возможность использования подручных пластмасс (стеклотекстолита, гетинакса, коробки от компакт-диска и др.).

Такая замена категорически запрещена, так как любой пластик, не прошедший сертификацию для пищевых продуктов, при нагревании выделяет вредные для здоровья вещества, попадающие в продукты. Это может привести к астме, головокружению, появлению судорог. На вывод из организма этих токсичных веществ потребуется длительное время.

Замена слюды своими руками

Если установлено, что причина появления в камере светового шоу заключается в том, что сгорела накладка, то её меняют в следующей последовательности:

Покупается новая слюда для микроволновки, которая свободно продаётся в магазинах радиотоваров листами размером 30х30 см (этого достаточно для 4-х накладок) и стоит недорого, поэтому нет смысла искать, чем заменить слюду. При покупке желательно попросить продавца показать сертификат качества, чтобы убедиться, что это не подделка, которая может оказаться опасной для здоровья.

Испорченная пластина аккуратно снимается (она потребуется в качестве шаблона). Крепление может осуществляться саморезами или пластиковыми защёлками. Со снятой прокладки удаляются остатки жира и загрязнения, чтобы они не перешли на новую слюду при вырезании.

Размечается и вырезается новая прокладка. Это нужно сделать, применяя снятую слюду в качестве трафарета. Для резки можно взять канцелярский нож, а отверстия проделать с помощью сверла соответствующего размера или шила.

Готовая накладка обрабатывается мелкой наждачной бумагой, чтобы сгладить неровности.Затем с новой слюды проточной водой смываются пыль и крошки.

После просушки она готова к работе.

Очищаются от грязи и жира места прилегания накладки и внутренние стенки волновода. Даём просохнуть поверхности. Делаем отверстия в пластине под винты для крепления.

Далее, снимается магнетрон, и оценивается состояние колпачка. Взамен прогоревшего нужно поставить новый. Бытует мнение, что прогоревший защитный колпачок не влияет на работу микроволновой печи. Это утверждение верно при условии, что антенна магнетрона прогрела не полностью. Но зачем нужно ждать полного сгорания антенны и связанных с этим проблем, когда этого можно избежать?

Зачищаются наждачной бумагой места, где есть подгорание и облупившаяся эмаль, они окрашиваются специальной краской.

Слюда ставится на место после полного высыхания краски. Если для её удержания используются металлические язычки, накладку перед установкой нужно немного согнуть.

Проверяется работа печи. Поскольку микроволновку нельзя включать пустой, перед включением необходимо поставить в камеру толстостенный стеклянный стакан с водой.

Полезные советы

1. В микроволновке, отключенной от электросети, есть напряжение на конденсаторах. Поэтому перед снятием магнетрона необходимо их разрядить. Для этого выводы конденсатора замыкаются отвёрткой с пластмассовой ручкой или отрезком изолированного провода, а магнетрон закорачивается на металлический корпус.
2. Учитывая повышенную хрупкость слюды, для её резки следует применять очень острые инструменты: портняжные ножницы, сапожный или обойный ножи, используя в качестве направляющей металлическую линейку.
3. Не позволяйте жиру и крошкам еды скапливаться на стенках камеры и слюде, проводя регулярную очистку паром. Если у вашей микроволновки нет этой функции, то поставьте в камеру ёмкость с водой и грейте 10 — 15 минут на малой мощности. Отключив печь, удалите загрязнения поролоновой губкой, пропитанной моющим средством, расщепляющим жир. После чего нужно пройтись по поверхности влажной тряпкой и вытереть насухо.
4. Не пользуйтесь ёмкостью большого диаметра, так как при вращении она может сдвигаться и касаться стенок камеры. При длительном воздействии эмаль будет стираться до металла, что уже вредно для микроволновой печи. Это если посуда не достаёт краями до накладки. С последствиями истирания слюды вы ознакомились выше.

На видео: замена слюды в микроволновке DAEWOO:

Микроволновка не греет: основные причины неисправности

Опубликовано: 20 сентября 2022, 12:45

Микроволновка не греет: Unsplash/Lissete Laverde

Когда микроволновка не греет, причиной неисправности может быть не только нерабочий магнетрон. К основным причинам относят неисправный диод или дверной выключатель. Об основных причинах неисправности рассказали специалисты ARS Repair и инженер Хантер Райсинг.

Почему не греет микроволновка? Среди причин может быть неисправность магнетрона, сгоревший высоковольтный диод, сломанный дверной выключатель, неправильные настройки, перегруженность электросети, нарушение правил эксплуатации.

Поломка магнетрона

Магнетрон — главный компонент микроволновой печи. Он генерирует микроволны для разогревания еды. Микроволновка может работать, но если магнетрон неисправен, еду греть она не будет. Как проверить магнетрон в микроволновой печи? Автор WikiHow Хантер Райсинг предложил воспользоваться таким способом:

1. Наберите в стеклянную мерную чашу 2 стакана воды комнатной температуры. Если мерного стакана нет, то подойдет пластиковый контейнер.
2. Возьмите термометр и измерьте температуру воды, запишите данные. Для этого отлично подойдет пищевой термометр. При измерении не перемешивайте воду, чтобы данные были максимально точными.
3. Отправьте воду в стакане в микроволновую печь на 1 минуту при максимальной мощности. Установите чашу посередине решетки, чтобы вода равномерно прогревалась. Дайте микроволновке пройти весь цикл.
4. Достаньте воду и проверьте температуру. Если температура воды повысилась на 19–36 °С, то магнетрон работает хорошо. В противном случает он в нерабочем состоянии.

При сломанном магнетроне еще возникают несвойственные для микроволновой печи звуки, дым и искры. Сгоревший магнетрон ремонту не подлежит, его можно только заменить.

Неисправен магнетрон: iStockPhoto

Сгорел высоковольтный диод

Почему микроволновка работает, но не греет? Как объясняет ARS Repair, в микроволновых печах установлены конденсаторы для удвоения напряжения. При сгоревшем диоде в печи будет напряжение для работы, но его недостаточно для выделения тепла. Сгоревший диод легко определить, поскольку он выглядит как выгоревшее пятно.

Диод представляет собой электронный компонент, который пропускает ток только в одном направлении и блокирует его прохождение в противоположном. Если диод микроволновой печи вышел из строя, она перестает греть, слышно характерное жужжание. Если есть такие признаки, проверьте исправность высоковольтного диода, чтобы определить, стал ли он причиной поломки. В случае неисправности замените его.

Выход из строя дверного выключателя

Для защиты людей от вырабатываемых внутри прибора микроволн в печи установлена цепь выключателей, которые срабатывают в определенном порядке. Если один из дверных выключателей выйдет из строя, микроволновая печь может работать, но не будет вырабатывать тепло.

О неисправном дверном выключателе свидетельствуют такие симптомы:

• Микроволновая печь не включается, когда закрываете дверцу и нажимаете кнопку запуска.
• Внутреннее освещение, поворотный стол или вентилятор микроволновой печи включаются автоматически, когда открываете дверцу, не нажимая кнопку запуска.
• Микроволновка случайно останавливается в середине приготовления, как это происходит, когда открываете дверцу.

Чтобы проверить микропереключатели, откройте и закройте дверь. Сначала нужно исключить возможность того, что защелка или крючок сломаны и не активируют переключатель. Для этого проследите, чтобы защелка активировала плунжер в верхней части переключателя, когда открываете и закрываете дверцу (поршень должен нажимать и снова подниматься).

Вышел из строя дверной выключатель: iStockPhoto

Неправильная настройка

Почему новая микроволновка не греет? Возможно, еще не разобрались в настройках прибора. В микроволновке есть демонстрационный режим. В нем устройство работает, но еду не нагревает, поскольку магнетрон отключен. Убедитесь, что печь не находится в этом режиме.

Простой способ проверить демонстрационный режим — установить время приготовления и включить устройство. В демонстрационном режиме таймер отсчитывает время намного быстрее, чем обычно.

Убедитесь, что опция «Кухонный таймер» не была случайно использована вместо обычного цикла приготовления. Микроволновые печи иногда не работают из-за ошибки пользователя. Если прибор не нагревается, проверьте, не установлен ли таймер отсрочки, чтобы начать приготовление в более позднее время. В этом случае на мгновение обесточьте прибор, чтобы перезагрузить систему, если таймер нельзя отменить.

Нарушение правил эксплуатации

Микроволновка будет работать, но не греть, когда не до конца закрыта дверца. Перед использованием протрите салфеткой корпус устройства и дверцы. Загрязнение может мешать правильному закрыванию.

Убедитесь, что со всех сторон внутри печи достаточно свободного пространства. Проверьте зазоры слева, справа, сверху и сзади. Требования к пространству зависят от модели и включены в руководство пользователя. Если в печи нет достаточного зазора, будет нарушена правильная вентиляция. Это приведет к слабому нагреву или его отсутствию.

Микроволновка очень чувствительна к качеству электросети, поэтому может не греть из-за перепадов напряжения. В летнее время нагрузка на городские сети возрастает из-за множества включенных кондиционеров, а в зимнее — из-за дополнительных обогревательных приборов. Из-за этого колебания напряжения могут быть значительными. В таком случае подключите прибор через стабилизатор напряжения.

Не выполняйте самостоятельный ремонт микроволновки, даже если определили причину. Чтобы после ремонта прибор оставался безопасным и качественно функционировал, доверьте ремонт специалисту. Он точно определит источник проблемы и устранит неисправность.

Оригинал статьи: https://www.nur.kz/technologies/instructions/1746027-mikrovolnovka-ne-greet-i-gudit-pricina/

СВЧ — Насколько опасен магнетрон?

Спросил 4 года, 7 месяцев назад

Изменено 11 месяцев назад

Просмотрено 26 тысяч раз

\$\начало группы\$

Я разобрал микроволновку и, увидев магнетрон, убедительно вспомнил, что слышал, что магнетроны опасны. Я решил исследовать это немного глубже (я знаю, самое время) и обнаружил, что некоторые магнетроны содержат оксид берия, который смертелен, если вы его вдохнете. вдохнул. (Это также смертельно, если вы проглотите его, но я не планирую этого делать).

С тех пор, как мы перестали пользоваться этой микроволновкой, я не роняла ее на пол или что-то в этом роде, значит ли это, что обращаться с ней безопасно? Как магнетрон мог стать опасным? Какие меры предосторожности я должен принять, чтобы убедиться, что я в безопасности?

• микроволновая печь

\$\конечная группа\$

8

\$\начало группы\$

В некоторых магнетронах используется оксид бериллия в качестве «керамических» изоляторов внутри кольцевых магнитов как на «стержне», так и на «антенне». Посмотрите на изображение ниже, части оксида бериллия — розовые элементы в середине. Они абсолютно инертны, если их не тревожить.

_{Источник изображения: Toshiba Hokuto Electronics Corporation — Магнетроны для микроволновой печи}

Не все магнетроны используют это для изоляторов, но практически невозможно сказать, использовали ли они их, поэтому вы должны предположить, что они это делают. Он должен подняться в воздух, чтобы стать опасным. Так что просто не давите и не нюхайте керамическую пыль, и все будет в порядке. Если вам случится сломать одну из них, не используйте пылесос, очистите ее влажной тряпкой и соберите ВСЮ пыль, а затем выбросьте тряпку, пока она еще мокрая, поместив ее в пластиковый пакет с застежкой-молнией.

Я разбираю магнетроны от старых микроволновок, которые получаю бесплатно, и собираю магниты, они крутые и мощные. Затем я положил этот центральный узел в толстый пластиковый пакет с застежкой-молнией, прежде чем выбросить его.

\$\конечная группа\$

2

\$\начало группы\$

Насколько я могу судить, страх перед изолятором из оксида бериллия — не более чем миф. Вероятно, это происходит из-за высокомощных радиолокационных магнетронов, которые действительно иногда используют такие изоляторы из BeO. Если вы поищите в Google чашки TIG из глинозема, вы обнаружите, что они имеют точно такой же розовый цвет. Это не случайно, хром добавляют в глинозем при производстве для улучшения его свойств:0005

Кроме того, если подумать об этом сейчас, производителям не имеет никакого смысла использовать дорогие и ограниченные бериллиевые изоляторы для рассеивания мощности в несколько сотен ватт, в то время как чашки для сварки TIG из оксида алюминия могут без проблем находиться в непосредственной близости от плазмы, нагреваемой несколько киловатт.

\$\конечная группа\$

\$\начало группы\$

Мне трудно поверить, что обычная микроволновка может быть сделана из бериллия. Помимо того, что он довольно токсичен и, следовательно, с ним трудно работать, он также очень дорог.

Возможно, если бы вы разбирали токомак, вы бы ожидали его найти…

Вот тип установки, необходимый для безопасной сборки бериллиевого компонента:

Я действительно не думаю, что микроволновая печь за 20 долларов выдержит такое испытание.

\$\конечная группа\$

\$\начало группы\$

Ищите «Магнатронное поражение электрическим током» как угрозу безопасности. Известно, что неправильное обращение с магнетроном приводит к смерти.

\$\конечная группа\$

2

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Сменные магнетронные трубки для микроволновой печи

Сменные магнетронные трубки для микроволновой печи

Поиск

Сменные магнетронные трубки для микроволновой печи

В вашей микроволновке перестал работать магнетрон? Вы можете купить новую сменную трубку магнетрона для микроволновой печи от Martin Microwave, чтобы ваша микроволновая печь снова заработала. У нас есть широкий выбор заводских запасных микроволновых магнетронов по оптовым ценам, которые наилучшим образом подходят для вашей конкретной модели микроволновой печи.

Введите номер с этикетки на оригинальном магнетроне (пример — OM75P(10), 2M248J-GS, 2M246 050GF и т. д.)… в поле поиска выше для поиска нужного магнетрона. Вы также можете выполнить поиск, введя номер модели самой микроволновой печи. , ИЛИ номер детали, если он вам известен.

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

товаров на странице: 812162040100

Столбцы: 1 2 3 4 6

• Добавить в корзину Сравнить

  Быстрый просмотр

  ЛГ

  2M246 050GF СВЧ магнетронная трубка корейского производства

  Сейчас: 49,99 $

  Это популярная сменная трубка магнетрона, тип 2M246 050GF. Корейское производство — НЕ китайская подделка! Заменяет номер детали LG 6324W1A001H (ВАЖНОЕ ПРИМЕЧАНИЕ) : Существует много версий магнетронной трубки 2M246 — эта трубка заменяет ТОЛЬКО тип 050 GF. ..

• Добавить в корзину Сравнить

  Быстрый просмотр

  ГЭ

  СВЧ-магнетрон 2M248J заменяет GE # WB27X10309 Произведено Toshiba

  Сейчас: $69,99

  Это популярная замена магнетронной трубки типа 2M248J GM. Произведено Toshiba в Таиланде — НЕ китайская подделка! Эта магнетронная трубка 2M248J заменяет номер детали GE. ВБ27С10309ВБ27С10327 ВАЖНОЕ ПРИМЕЧАНИЕ: Существует множество версий 2M248…

  .

• Сравнить

  Быстрый просмотр

  ГЭ

  OM75P(31) Магнетронная трубка WB27X10516 микроволновой печи GE/Samsung

  Сейчас: 46,00 $

  Обычный магнетрон, используемый во многих микроволновых печах GE Оригинальные магнетроны в этих устройствах исторически имели чрезвычайно высокую частоту отказов (просто погуглите «отказ магнетрона GE» и посмотрите, что всплывет) Эта магнетронная трубка является прямой заменой магнетрона GE. ..

  Сейчас: 46 долларов США

  Сравнивать Быстрый просмотр

• Сравнить

  Быстрый просмотр

  ГЭ

  OM75P(10) Магнетронная трубка WB27X10017 микроволновой печи GE/Samsung

  Сейчас: 52,99 $

  Это совершенно новая деталь, поставляемая с завода, и это ТА ЖЕ ТОЧНАЯ деталь, которую продает производитель. Это текущая замена магнетронных трубок с этикеткой Samsung и маркировкой … только «OM75S (10)» ИЛИ OM75P (10) Прямая заводская замена магнетрона…

  Сейчас: $52,99

  Сравнивать Быстрый просмотр

• Сравнить

  Быстрый просмотр

  ГЭ

  OM75P(10) GE/Samsung СВЧ магнетронная трубка и комплект диодов

  Сейчас: 63,99 $

  Обычный магнетрон, используемый во многих микроволновых печах GE, Frigidaire и других марок. В этот комплект входят как магнетрон, так и согласующий диод. (Диоды выходят из строя примерно в 60% случаев вместе с магнетроном — проще пойти дальше и заменить его, пока вы там)…

  Сейчас: $63,99

  Сравнивать Быстрый просмотр

• Добавить в корзину Сравнить

  Быстрый просмотр

  Вирпул

  Магнетронная трубка для микроволновой печи Whirlpool # 8205460 2M246-050GF

  Сейчас: $49,99

  Это популярная магнетронная трубка Whirlpool мощностью 1000 Вт. Тип 2М246-050ГФ Заменяет деталь Whirlpool # 8205460 Этот товар является совершенно новой, заводской запасной частью. Корейское производство — не китайское. Эта магнетронная трубка совместима с…

• Сравнить

  Быстрый просмотр

  ГЭ

  Магнетронная трубка для микроволновой печи GE WB27X1156

  Сейчас: 49,99 $

  Обычный магнетрон, используемый во многих микроволновых печах GE Оригинальные магнетроны в этих устройствах исторически имели чрезвычайно высокую частоту отказов (просто погуглите «отказ магнетрона GE» и посмотрите, что всплывет) Эта магнетронная трубка является прямой заменой магнетрона GE. ..

  Сейчас: 49,99 долларов США

  Сравнивать Быстрый просмотр

• Сравнить

  Быстрый просмотр

  ГЭ

  Магнетронная трубка и диод для микроволновой печи GE/Samsung WB27X10880

  Сейчас: 63,99 долл. США

  Это совершенно новая деталь, поставляемая с завода, и это ТОЧНАЯ ЖЕ деталь, продаваемая производителем. В этот комплект входят как магнетрон, так и согласующий диод. (Диоды выходят из строя примерно в 60% случаев вместе с магнетроном — проще идти вперед и…

  Сейчас: $63,99

  Сравнивать Быстрый просмотр

• Добавить в корзину Сравнить

  Быстрый просмотр

  Вирпул

  Магнетронная трубка для микроволновой печи Whirlpool # 8184652 2M246-050GF

  Сейчас: $49,99

  Это популярная магнетронная трубка Whirlpool мощностью 1000 Вт. Заменяет часть водоворота # 8184652 Этот товар является совершенно новой заводской запасной частью корейского производства, а не китайского производства. Эта магнетронная трубка совместима со следующими моделями Whirlpool…

• Сравнить

  Быстрый просмотр

  ГЭ

  Магнетронная трубка для микроволновой печи GE # WB27X10939

  Сейчас: 55,99 $

  Это популярная магнетронная трубка GE, используемая в моделях, перечисленных ниже. Заменяет номер детали GE ВБ27С10939 Абсолютно новая, заводская запасная часть напрямую от производителя. Эта магнетронная трубка совместима со следующими моделями микроволновых печей GE…..

  Сейчас: $55,99

  Сравнивать Быстрый просмотр

Что такое резонаторный магнетрон? (с изображением)

`;

Кристиан Петерсен

Дата последнего изменения: 31 августа 2022 г.

Резонаторный магнетрон представляет собой разновидность вакуумной трубки, которая генерирует микроволны, то есть коротковолновые радиоволны. Потоки электронов управляются магнитными полями, вызывая излучение микроволн. Первый резонаторный магнетрон был разработан двумя британскими физиками в 1940 году и привел к созданию портативных радиолокационных устройств. Сегодня эти устройства все еще используются в радиолокационном оборудовании и в качестве генератора электромагнитных волн, которые используются в каждой микроволновой печи для приготовления пищи.

Катод установлен в центре полого анода цилиндрической формы. Центральная полость, которая также имеет форму цилиндра, соединена с другими меньшими полостями во внешней стенке цилиндра, и на каждом конце установлен большой магнит. Магнитные поля заставляют электроны двигаться по спирали вокруг катода, когда они движутся к аноду, а не двигаться по прямой линии. Взаимодействие потока электронов с магнитным полем вызывает электрическое резонансное поле в полостях внешней стенки цилиндра, излучающее микроволны. Резонаторный магнетрон может быть сконструирован таким образом, чтобы излучать микроволны желаемой частоты.

Разработка резонаторного магнетрона была одним из самых важных технологических достижений 20-го века. Его реализация позволила установить портативные радиолокационные блоки на кораблях и самолетах, а также сделать наземные радары намного более эффективными и действенными. Эта улучшенная радиолокационная технология широко известна тем, что дала союзникам значительное преимущество перед державами Оси в этой области во время Второй мировой войны.

В 2011 году объемные магнетроны по-прежнему широко используются в радиолокационных системах, хотя их начинают вытеснять новые технологии, использующие альтернативные передатчики. Это связано с тем, что сама природа колеблющихся электрических полей, излучающих микроволны, затрудняет их настройку на точные узкие полосы частот, а также с другими соображениями, такими как близость человека к мощному электромагнитному излучению, когда эти системы устанавливаются на самолетах и ​​военных кораблях. Существующие радарные системы, как правило, не заменяются и не модернизируются, и по этой причине объемные магнетроны будут продолжать эксплуатироваться в радиолокационном оборудовании в течение многих лет или даже десятилетий.

В микроволновых печах используются резонаторные магнетроны, хотя они намного меньше и менее мощные, чем те, которые используются в радиолокационном оборудовании. В микроволновой печи микроволны направляются в камеру для приготовления пищи и распределяются диффузором, что способствует более равномерному приготовлению пищи. В большинстве микроволновых печей используется объемный магнетрон, который излучает максимум 2500 Вт или около того в случае больших коммерческих моделей, в то время как очень мощные объемные магнетроны, используемые для радиолокационных приложений, могут производить миллионы ватт.

Когда следует ремонтировать или заменять микроволновую печь?

В некоторых семьях микроволновая печь является основным источником пищи и часами. В других микроволновая печь является прерогативой только одного или двух членов семьи. Независимо от того, как микроволновая печь вписывается в ваши еженедельные рецепты, это все равно проблема, когда микроволновая печь перестает работать. Это может быть залипшая защелка, погасший свет, сломанная поворотная пластина или что-то еще, спрятанное внутри шкафа или панели управления.

Какой бы ни была проблема, необходимо принять важное решение: отремонтировать или заменить? В то время как ремонт микроволновой печи часто возможен, микроволновые печи стали настолько обтекаемыми и простыми, что часто более доступным и практичным является покупка новой микроволновой печи. Итак, вы имеете дело с проблемой быстрого решения, которую стоит сделать самостоятельно или вызвать мастера на все руки, или ваша микроволновая печь потерпела смертельный удар?

Давайте глубже разберемся, когда нужно ремонтировать или заменять микроволновую печь.

Когда ремонтировать микроволновую печь

Первый вопрос: можно ли отремонтировать вашу микроволновую печь и сколько усилий потребуется для ее ремонта. ЕСЛИ ремонт кажется легким, простым или прямолинейным, то ремонт, вероятно, будет лучшим вариантом. Если ремонт кажется сложным, опасным или требует нескольких этапов ремонта, возможно, ремонт не стоит вашего времени. Стоимость запасных частей также следует учитывать при принятии решения о проведении ремонта.

Неполадки с одним компонентом

Если проблема с микроволновой печью связана с одним компонентом, часто стоит выполнить ремонт, чтобы исправить только этот компонент. Например, сломанная дверная ручка микроволновой печи, стеклянная пластина или роликовая направляющая часто ломаются и могут быть легко заменены. Любой отдельный компонент обычно можно заменить, особенно если вы видите, где этот компонент находится и как он вписывается в конструкцию микроволновой печи. Перегоревшая лампочка – тоже распространенный однокомпонентный ремонт.

Проблемы на уровне поверхности

Еще одна легко решаемая проблема — это проблемы с поверхностью вашей микроволновой печи. Царапины на краске, трещины в двери и другие видимые проблемы часто легче исправить, чем вы думаете. Ремонт на уровне поверхности часто проще, потому что до него легко добраться. Вам не нужно погружаться в микроволновую печь, чтобы заменить или отремонтировать сломанную деталь.

Небольшая неисправность

Чем меньше проблема, тем меньше вероятность, что ремонт будет проблематичным. Небольшое колебание роликовой направляющей, например, часто можно исправить с помощью очистки или быстрой замены. Жесткая дверная защелка может быть закреплена таким же образом. На что следует обратить внимание, так это на проблемы, относящиеся к глубоким интегральным системам.

Проблема с установкой

Что касается встроенных микроволновых печей, то иногда проблема вообще не связана напрямую с прибором. Если ваша дверца открывается или закрывается, если шкаф загораживает или микроволновка гремит в своих кронштейнах, это проблемы с установкой, которые можно легко решить, не приобретая новую микроволновку. В лучшем случае вам может понадобиться несколько новых болтов или небольшой шлифовальный инструмент для правильной установки.

Когда менять микроволновую печь

Конечно, не все неисправности микроволновки нужно устранять. Низкая стоимость новой микроволновой печи в сочетании с потенциально высокой стоимостью запасных частей и ремонта часто может сделать более практичной покупку новой. Микроволновая печь — единственный необходимый бытовой прибор, который следует этому правилу, но важно знать, когда вы можете сэкономить время и деньги, сделав правильный шаг.

Микроволновке уже больше 6 лет

Первым показателем того, что микроволновку лучше заменить, является ее пятилетний срок службы. Микроволновые печи могут служить долго, но у них самый короткий срок службы среди бытовых приборов. Если вашей микроволновой печи больше 6 лет и особенно если ей приближается 10 лет, вам, вероятно, лучше купить новую микроволновую печь. Обновите свои функции и не беспокойтесь о том, чтобы динозавр работал.

Многочисленные проблемы со стопкой

Еще один признак того, что вам следует заменить микроволновую печь, а не заменять ее часть, — это если вам нужно решить более одной проблемы. Чем больше проблем накапливается. тем больше предстоит ремонт. Стоимость запасных частей также начнет складываться вместе с часами, необходимыми для полного ремонта вашей микроволновой печи. Кроме того, нагромождение технических проблем обычно указывает на то, что проблем будет больше. Систематический отказ является признаком старой, сильно поврежденной или очень плохо спроектированной микроволновой печи.

Магнетрон поврежден или сгорел

Наконец, магнетрон. Независимо от того, насколько новая ваша микроволновая печь или есть только одна проблема, если магнетрон вышел из строя, вы также можете заменить весь прибор. Магнетрон — это сердце микроволновой печи, которая на самом деле создает микроволны. Его замена примерно равна стоимости покупки новой микроволновой печи, а иногда даже больше. Если магнетрон сломался, замена микроволновки — это часть вашего будущего.

Консультация специалиста по микроволновым печам

Конечно, вам не обязательно сразу знать наверняка, какой вариант для вас лучше. Во многих случаях невозможно узнать реальную стоимость ремонта устройства, пока вы не осмотрите его и не проконсультируетесь с техническим специалистом. Специалисты по ремонту бытовой техники теперь знают, как быстро и безопасно разобрать прибор и проверить каждый из основных компонентов. Они также часто имеют общие запасные части или могут дать вам предложение по запчастям, которые необходимо заказать.

С помощью опытного специалиста по ремонту бытовой техники вы сможете быстро определить, нуждается ли ваша микроволновая печь в ремонте или замене. Оттуда вы либо согласуете план ремонта своей микроволновой печи, либо начнете поиски новой. Воспользуйтесь этой возможностью, чтобы подумать о функциях, которые могут вам понравиться в новой микроволновой печи, и о том, как улучшить текущую работу на кухне.

Наша команда по ремонту бытовой техники будет рада ответить на любые вопросы, которые могут у вас возникнуть относительно вашей микроволновой печи или любых других бытовых приборов, которые могут вас беспокоить. Свяжитесь с нами сегодня, чтобы запланировать консультацию и найти решения для вашего устройства.

Совместное использование

Компактный и эффективный магнетронный источник для непрерывной генерации микроволновой энергии

Домашний

Агентство:

Министерство обороны

Филиал:

Военно-морской флот

Программа | Фаза | Год:

СТТР | ОБА | 2020

Запрос:

DoD 2020. A STTR Запрос

Номер темы:

N20A-T015

ПРИМЕЧАНИЕ. Заявки и темы, перечисленные на этот сайт является копиями различных предложений агентства SBIR и не обязательно самые свежие и актуальные. По этой причине вам следует использовать ссылку агентства, указанную ниже, которая приведет вас непосредственно к соответствующий сервер агентства, где вы можете прочитать официальную версию этого ходатайства и скачать соответствующие формы и правила.

Официальная ссылка на это обращение: https://www.dodsbirsttr.mil/

Дата выпуска:

10 декабря 2019 г.

Дата открытия:

14 января 2020 г.

26 февраля 2020 г.

Описание:

ОБЛАСТЬ ТЕХНОЛОГИИ: Датчики

ЦЕЛЬ: Разработать и продемонстрировать высокоэффективный и компактный магнетронный источник S-диапазона непрерывного действия со стабилизированным выходом, способным выполнять частотную манипуляцию в узком диапазоне частот. пропускная способность.

ОПИСАНИЕ: Генерация высокой мощности непрерывной волны (CW) на частотах S-диапазона является обычным требованием в области промышленного микроволнового нагрева. Магнетроны, генерирующие от киловатт (кВт) до десятков кВт, являются предпочтительными источниками для микроволновых печей, используемых в пищевой промышленности и для обработки материалов, требующих быстрого объемного нагрева. Однако для таких промышленных применений качество генерируемой микроволновой мощности не является критическим. Частота не имеет решающего значения, шум не является проблемой при условии, что он не влияет на соседнюю электронику, а фазу генерируемого сигнала не нужно контролировать. В рамках этих нестрогих ограничений магнетроны оказались высокоэффективными и компактными источниками, часто достигающими эффективности до 70% и более. Кроме того, обычный магнетрон среди всех вакуумных устройств чрезвычайно прост по конструкции и конструкции, что делает его дешевым источником микроволновой энергии. В то время как современные радары и системы связи требуют гораздо более сложных источников микроволновой энергии, остаются приложения, в которых магнетрон по-прежнему привлекателен. Например, для радиомаяков требуются относительно простые источники мощности CW. Эмуляторы мишеней, которые имитируют источники угроз для целей обучения или испытаний с боевой стрельбой, а также простые глушители типа «выстрелил и забыл» должны быть максимально дешевыми, поскольку они, по сути, одноразовые. Однако даже для этих приложений требуется некоторый контроль над частотой, фазой и шумом, излучаемым источником. Автономный магнетрон просто не подходит для многих приложений. Стабилизация частоты и фазы магнетрона, а также улучшение качества сигнала (уменьшение шума и паразитного содержания сигнала) могут быть достигнуты за счет инжекции синхронизации, когда внешний «запирающий» сигнал вводится непосредственно в выходной порт магнетрона. Введенный сигнал служит для синхронизации частоты и фазы магнетрона, которые в противном случае действовали бы автономно, с самим собой, уменьшая шум в процессе. В приложениях, где цель состоит исключительно в уменьшении шума или объединении выходной мощности нескольких магнетронов, выходной сигнал магнетрона может сам (при соответствующей выборке, фильтрации и регулировке по фазе) использоваться в качестве инжектируемого сигнала. Однако также было продемонстрировано, что блокировка инжекции с внешним источником обеспечивает достаточный контроль частоты и фазы магнетрона, чтобы сделать устройство пригодным для некоторых функций радара и связи. Фактически, правильно спроектированный магнетрон с инжекционной синхронизацией может управляться по фазе и настраиваться в некоторой небольшой полосе частот (обычно несколько МГц), так что достигается когерентность при применении простых модуляций, таких как частотная и фазовая манипуляция. Блокировка инъекций, хотя и эффективна, вводит два усложняющих фактора на системном уровне. Во-первых, поскольку схема взаимодействия магнетрона обычно недостаточно связана с выходом, требуется относительно сильный синхронизирующий сигнал. Следовательно, метод требует внешнего источника достаточно большой мощности для генерации синхронизирующего сигнала. Это особенно верно, если требуется быстрая частотная или фазовая модуляция, поскольку было показано, что способность магнетрона следовать внезапным изменениям вводимой частоты или фазы пропорциональна уровню вводимой мощности. Точно так же общий диапазон частот, в котором магнетрон может поддерживать синхронизацию, также зависит от подаваемой мощности. Во-вторых, генератор запирающего сигнала должен быть защищен от выходной мощности магнетрона циркулятором. Таким образом, генератор сигнала инжекции, циркулятор и связанные с ним схемы увеличивают вес, размер и стоимость всей системы, что несколько снижает цель, для которой магнетрон был выбран в первую очередь. Военно-морскому флоту необходим новый магнетронный источник для генерации мощного непрерывного микроволнового излучения на частотах S-диапазона. Источник должен быть компактным, эффективным и доступным. Источник должен иметь возможность быстрой настройки в узкой полосе частот (не менее 5 МГц) с фиксированной частотной характеристикой, достаточной для поддержки скорости передачи данных 2 Мбит/с с использованием простой частотной манипуляции (отклонение 5 МГц на бит). Желательны более широкая узкополосная частотная характеристика и возможность использования других схем модуляции с постоянной огибающей, при этом показатель качества представляет собой ширину полосы модуляции, деленную на мощность синхронизирующего сигнала, необходимую для поддержания желаемой скорости передачи данных 2 Мбит/с. В конечном итоге желательна широкополосная механическая настройка (по крайней мере, на 1 ГГц), но это не нужно демонстрировать для данной работы. Скорее, показывать широкополосную настройку нужно только по возможности. Желательна минимальная выходная мощность 5 кВт (CW), и устройство может быть продемонстрировано на любой центральной частоте в пределах S-диапазона (рекомендуется демонстрация в промышленно-научно-медицинском диапазоне 2,45 ГГц, чтобы воспользоваться преимуществами доступного оборудования). из индустрии промышленного микроволнового нагрева). В источнике магнетрона может использоваться только принудительное воздушное охлаждение (любой объем и расход, предполагается, что воздух на входе имеет комнатную температуру и давление). Цель этой работы — продемонстрировать магнетронный источник S-диапазона. Однако применение представляет собой компактный и высокоэффективный передатчик, поэтому магнетрон должен быть сконструирован таким образом, чтобы свести к минимуму вес системы, потребляемую мощность и нагрузку на систему охлаждения. Магнетроны являются наиболее эффективными, компактными и экономичными источниками необработанной микроволновой мощности, и из этого следует, что инновационный метод эффективного и действенного прямого (т. ) приведет к наименьшему общему размеру, весу и мощности системы (SWaP). Следовательно, оценка SWaP системы передатчика является требованием этой работы. При сравнении альтернативных технических подходов важны два показателя качества. Во-первых, это удельная мощность, определяемая как выходная (CW) микроволновая мощность, деленная на вес источника (включая источник питания и любое устройство блокировки инжекции или другое оборудование, необходимое для того, чтобы источник работал в соответствии с требованиями). Второй — эффективность настенной розетки, определяемая как выходная (CW) микроволновая мощность, деленная на общую входную электрическую мощность (включая любую мощность, потребляемую блокировкой инжекции, источником питания и другим оборудованием, необходимым для того, чтобы источник работал в соответствии с требованиями). В завершение работы магнетрон должен быть испытан для подтверждения того, что он в первую очередь соответствует требованиям по модуляции и выходной мощности. Затем должны быть определены эффективность магнетрона и требования к охлаждению. Наконец, на основе продемонстрированной мощности и наблюдаемой эффективности должна быть получена оценка результирующих требований SWaP для передатчика, включая оценки плотности мощности и эффективности настенной розетки. Передатчик с низким SWaP на самом деле не нужно создавать и демонстрировать, его нужно только проверить с помощью некоторой комбинации дизайна и анализа.

ЭТАП I. Разработка концепции компактного и высокоэффективного магнетрона S-диапазона при соблюдении минимальных рабочих параметров, указанных в описании. Продемонстрировать осуществимость подхода с помощью некоторого сочетания анализа, моделирования и симуляции; и спрогнозировать способность концепции достичь оптимизированной плотности мощности, эффективности и доступности. Вариант Этапа I, если он будет реализован, будет включать спецификацию устройства и спецификацию системного интерфейса в рамках подготовки к разработке и демонстрации прототипа устройства на Этапе II.

ЭТАП II: Разработка и поставка прототипа компактного магнетронного источника CW S-диапазона, который соответствует требованиям, изложенным в описании. Протестируйте и доставьте прототип в Военно-морскую исследовательскую лабораторию вместе с полным описанием интерфейса системы, техническими характеристиками, данными испытаний, и оценка системы SWaP.

ЭТАП III: Поддержите флот в передаче технологии для использования правительством. Поскольку прототип, созданный на этапе II, представляет собой общую демонстрацию технологии, помогите применить проект для конкретных системных приложений, таких как одноразовые эмуляторы целей. Помогите масштабировать устройство для работы с другими частотными диапазонами и более высокими мощностями, а также, при необходимости, внедрить широкополосную настройку. Поскольку магнетроны уже имеют множество невоенных применений (например, микроволновый нагрев, промышленная обработка материалов), технология, полученная в результате этих усилий, будучи более компактной и эффективной, должна найти готовое применение на этих коммерческих рынках.

ССЫЛКИ:

1. Tahir, Imran, et al. «Характеристики частотной и фазовой модуляции магнетрона CW с блокировкой впрыска». IEEE Transactions on Electron Devices 53, июль 2006 г.: 1721-1729. https://ieeexplore.ieee.org/document/1643507

КЛЮЧЕВЫЕ СЛОВА: Магнетрон; Блокировка впрыска; частотная манипуляция; фазовая манипуляция; микроволновое отопление; Мощность микроволн

Микроволновая технология выходит за рамки магнетронов

На кухнях по всему миру незаметно расположилось устройство размером с ладонь, которое помогло переломить ход Второй мировой войны. Изобретенный в разгар битвы за Атлантику резонаторный магнетрон напоминает электронные лампы, использовавшиеся в старых телевизорах, но с изюминкой. Магнетроны заставляют электрические заряды колебаться и излучать микроволны — более мощную форму излучения, чем радиоволны, ранее использовавшиеся для радиолокационной защиты.

В послевоенный период широкое распространение получили магнетроны, начиная с изобретения микроволновой печи в 1946 году и заканчивая сегодня базовыми станциями для сетей LTE и 5G. Но генерация микроволн с помощью электронных ламп устаревает в эпоху умного производства. «С переходом на цифровые технологии аналоговые магнетроны больше не совместимы с автоматизированным миром, — объясняет Грейс Чо, руководитель отдела маркетинга RFHIC Corporation в Южной Корее. «Магнетроны имеют средний срок службы от 4000 до 6000 часов, что экономически нецелесообразно для автоматизированных технологических линий».

Эксперты по нитриду галлия

Альтернативным способом получения микроволн является использование полупроводниковых транзисторов. RFHIC специализируется на разработке и производстве транзисторов на основе нитрида галлия (GaN), которые демонстрируют превосходную термическую стабильность, высокий КПД, высокую мощность и компактный форм-фактор. Объединение нескольких транзисторов позволяет получить мощные твердотельные усилители мощности на основе GaN, которые, в свою очередь, можно комбинировать для создания мегаваттных промышленных микроволновых генераторов. Технология GaN обеспечивает гораздо более длительный срок службы от 50 000 до 100 000 часов, цифровое управление, работу при низком напряжении, компактность и простую системную интеграцию.

Собственное производство GaN-устройств и подсистем RFHIC. Авторы и права: RFHIC

История основания RFHIC восходит к 1999 году, когда братья Сэмюэл и Дэвид Чо поняли, что встроенные микроволновые генераторы могут удовлетворить потребность в экономичных компонентах GaAs для спутниковых приложений. Назвав свою компанию в честь своего ключевого продукта — радиочастотной гибридной интегральной схемы (RFHIC), — они нашли новую стратегию. Специализируясь на транзисторах из нитрида галлия, термостойкого полупроводника, который можно использовать при повышенных температурах и в широком диапазоне частот, компания удовлетворила спрос в различных приложениях для беспроводной инфраструктуры, таких как 4G LTE и 5G, а также для оборонные и коммерческие радарные приложения, включая радар ASAR, метеорологический радар и радар управления воздушным движением. Благодаря 23-летнему опыту и знаниям в области радиочастотного и микроволнового GaN GaN, RFHIC теперь предлагает свою революционную технологию клиентам, желающим использовать микроволновый нагрев и генерацию плазмы для таких приложений, как оборудование для химического осаждения из паровой фазы, обработка материалов, пищевая промышленность, производство водорода и отходы. газификация.

Сотрудник собирает 30-киловаттную, 900-930 мегагерц, систему твердотельного генератора GaN на производстве RFHIC. Предоставлено: RFHIC

Обеспечение равномерного нагрева

Традиционный нагрев и современные микроволновые решения на основе магнетрона готовят пищу неравномерно, что приводит к образованию холодных пятен, увеличению времени обработки и ухудшению содержания питательных веществ, вкуса, цвета и текстуры. В отличие от обычных и магнетронных решений для нагрева, твердотельная технология GaN предлагает беспрецедентные возможности цифрового управления и мониторинга, обеспечивая гораздо более однородный и оптимальный конечный продукт.

Чо приводит пример меламиновой пены, «волшебных губок», используемых в качестве мягко абразивных чистящих средств. Обычно их изготавливают путем пропускания сырья через туннель, оборудованный несколькими магнетронами. «Клиент столкнулся с трудностями при равномерном нагреве и расширении полимерной пены с использованием технологии на основе магнетрона, — говорит Чо. «Неравномерное распределение тепла создавало неоднородную ячеистую структуру. Это как выпечка — вам нужно равномерное распределение тепла, чтобы испечь идеальный пирог». Замена громоздких компонентов магнетрона твердотельными микроволновыми генераторами привела к гораздо более равномерному нагреву пены. Дополнительные преимущества заключались в уменьшении площади производственной системы клиента и возможности перейти на автоматизированную систему управления на основе данных для своей производственной линии.

Еще одна история успеха — это производитель готовых к употреблению блюд, который использовал методы цифровой оптимизации RFHIC, чтобы вдвое сократить время термической обработки, повысив как питательную ценность продукта, так и прибыль клиента.

Ключевой особенностью твердотельной GaN-технологии RFHIC является ее программное обеспечение с подстройкой частоты, которое обеспечивает обратную связь в реальном времени для обратной связи в реальном времени на основе продукта внутри камеры. При смене продукта генератор выполняет непрерывную развертку по частоте в полосе частот 30–100 МГц, чтобы определить оптимальную частоту для работы. Эта революционная технология обеспечивает гибкость и точное управление для оптимизации процессов в различных приложениях, включая нагрев, сушку и генерацию плазмы.

Фотография модульной системы твердотельного промышленного микроволнового генератора RFHIC мощностью 30 киловатт на нитриде галлия. Авторы и права: RFHIC

Plasma Generation

Автоматизированное микроволновое излучение солнечного света также является эффективным способом превращения молекул газа в плазму, высокоионизированное четвертое состояние вещества. Производители полупроводников являются основными бенефициарами плазменной технологии RFHIC, но компания также изучает возможность ее использования в плазменных светильниках для вертикального земледелия и стерилизации. «Плазменные светильники обеспечивают естественный широкий спектр, аналогичный солнечному свету, что делает их идеальным решением для выращивания растений», — говорит Чо. «Плазменные светильники стоят за некоторыми новыми стартапами в области вертикального земледелия. Вы также можете использовать плазму для продления срока годности фруктов и овощей с помощью процессов стерилизации».

Выращивание алмазов в лаборатории

Твердотельные промышленные микроволновые генераторы GaN обычно используются в системах химического осаждения из паровой фазы, которые часто используются для выращивания алмазов в лаборатории. Многие клиенты переходят от добытых алмазов к выращенным в лаборатории из-за заботы об окружающей среде и более сильного чувства социальной ответственности. Крошечный затравочный алмаз помещают в мощный микроволновый источник вместе с метаном. Плазма создается путем нагревания метана до очень высоких температур, и атомы углерода из плазмы кристаллизуются на затравке алмаза, заставляя его расти. Функции с цифровым управлением и более длительный срок службы, обеспечиваемые твердотельными промышленными микроволновыми генераторами GaN от RFHIC, позволяют производителям выращенных в лаборатории алмазов создавать свой собственный оптимальный рецепт выращивания алмазов. которые помогут им выделиться среди конкурентов.

Сотрудничество в поиске новых приложений

Чо подчеркивает важность сотрудничества в поиске новых применений твердотельных промышленных генераторов RFHIC GaN. Использование и приложения для микроволнового нагрева и генерации плазмы широко распространены. «Мы очень открыты для сотрудничества и партнерства с академическими исследователями и людьми в различных областях, чтобы изучить использование нашей твердотельной технологии GaN», — говорит Чо.
