Мегаомметр (от мега- ом и метр) — прибор для измерения больших значений сопротивлений. Отличается от омметра тем, что измерение сопротивления производятся на высоких напряжениях, которые прибор сам и генерирует (обычно 500,1000 или 2500 Вольт).

В приборах старых конструкций, для получения напряжений обычно используется встроенный механический генератор, работающий по принципу динамомашины. В настоящее время, мегаомметры также выполняются в виде электронных устройств, работающих от батарей.

Наиболее часто применяется для измерения сопротивления изоляции кабелей.

Мегаомметр используется для измерения высокого сопротивления изолирующих материалов (Диэлектриков) проводов и кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. По этим значениям вычисляют коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).

Измерение мегаомметром сопротивления изоляции

Сопротивление изоляции характеризует ее состояние в данный момент времени и не является стабильным, так как зависит от целого ряда факторов, основными из которых являются температура и влажность изоляции в момент проведения измерения.

В ГОСТ 183-74 нормы сопротивления изоляции не определены, так как абсолютных критериев минимально допустимого сопротивления изоляции не существует. Они могут быть установлены в стандартах на конкретные виды машин или в ТУ с обязательным указанием температуры, при которой должны проводиться измерения, и методов пересчета показаний приборов, если измерения проводились при иной температуре обмоток.

Измерение сопротивления изоляции обмоток преследует цель установить возможность проведения ее испытаний высоким напряжением без повышенного риска повреждения хорошей, но имеющей большую влажность изоляции.

Измерения проводятся мегаомметром, номинальное напряжение которого выбирается в зависимости от номинального напряжения обмотки. Для обмоток • с номинальным напряжением до 500 В (660) В применяют мегаомметры на 500 В, для обмоток с напряжением до 3000 В — мегаомметры на 1000 В, для обмоток с номинальным напряжением 3000 В и более — мегаомметры на 2500 В и выше.

Степень увлажненности изоляции определяется не только по показаниям прибора в момент отсчета, но и характером изменения показания мегаомметра в процессе измерения, которое проводят в течение 1 мин. Запись показаний прибора делают через 15 с (обычное время установления показаний) после начала измерения (R15″) и в конце измерения — через 60 с после начала (R60″). Отношение этих показаний KA = R60″/R15″ называют коэффициентом абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 на 30-50 % больше, чем R15.

Мегаомметром измеряется также сопротивление изоляции термопреобразователей, заложенных в машины, и проводов, соединяющих термопреобразователи с доской выводов.

Сопротивление этой изоляции измеряется по отношению к корпусу и к обмоткам машины. Она не рассчитана на работу при высоких напряжениях, поэтому измерение ее сопротивления должно проводиться прибором с номинальным напряжением не выше 250 В.

Помимо сопротивления изоляции обмоток при проведении испытаний на месте установки машины измеряют также сопротивление изоляции подшипников, которая устанавливается для предотвращения протекания подшипниковых токов в машинах со стояковыми подшипниками.

Таким образом, сопротивление изоляции разных обмоток одной и той же машины, имеющих разное номинальное напряжение, например обмоток статора и ротора синхронного двигателя, нужно измерять разными мегаомметрами с различными номинальными напряжениями.

Ссылки

• Статьи о Мегаомметрах и измерении мегаомметром
• Типовая инструкция по охране труда при измерении сопротивления изоляции электропроводок и кабелей

Мегаомметр. Виды и устройство. Работа и применение

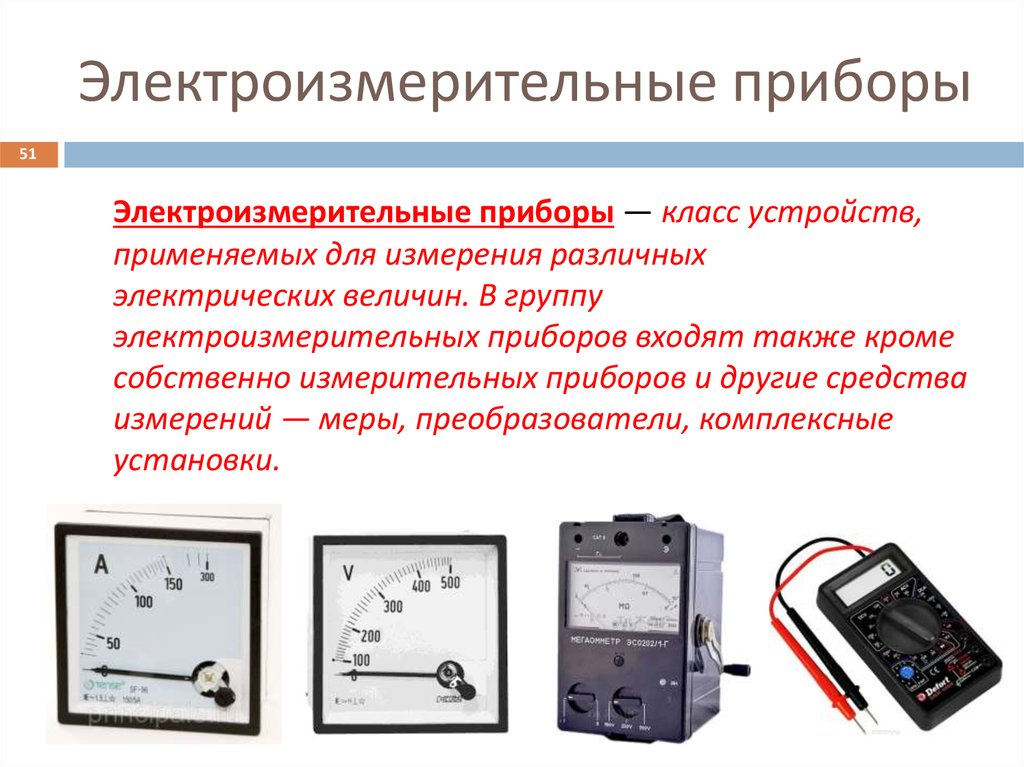

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм², что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:

• Щупы следует держать только за изолированные ручки, ограниченные упорами.
• Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
• Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
• После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
• После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
• Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «

З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:

• К проверяемым проводам, при необходимости теста на пробой между жилами.
• К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений

• Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
• Подключить заземление.
• Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

• Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
• Снять заземление с тестируемого объекта.
• Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
• После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
• Отключить щупы.
• Нейтрализовать остаточное напряжение.

Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Проверка изоляции электродвигателя

• Перед измерением двигатель необходимо обесточить.
• Открыть крышку двигателя с выводами обмоток.
• Установить напряжение для теста 500 вольт для двигателей, эксплуатирующихся под напряжением до 1000 вольт.
• Один щуп подключить на корпус мотора, другой по очереди ко всем выводам. Также проверяется исправность соединения обмоток друг с другом, подключая щупы парами к разным обмоткам.

Похожие темы:

• Осциллографы. Виды и особенности, Устройство и принцип действия
• Токоизмерительные клещи. Устройство и виды. Как выбрать
• Мультиметры. Виды и работа. Применение и измерение
• Инструмент для электрика. Приборы и вспомогательный инструмент

Что такое Меггер? — Определение, строительство и работа

Определение: Megge r — это прибор , который использует для измерения сопротивления изоляции . Он работает по принципу сравнения , т. е. сопротивление изоляции равно по сравнению с с известным значением сопротивления . Если сопротивление изоляции велико, стрелка подвижной катушки отклоняет в сторону бесконечности , и если она низкая, то стрелка показывает нулевое сопротивление. Точность

меггера на выше по сравнению с другими приборами.

Конструкция мегомметра показана на рисунке ниже. Меггер имеет одну токовую катушку и две катушки напряжения V ₁ и V ₂ . Катушка напряжения V ₁ проходит над магнитом, соединенным с генератором. Когда стрелка прибора PMMC отклоняется в сторону бесконечности, это означает, что катушка напряжения остается в слабом магнитном поле и, таким образом, испытывает очень небольшой крутящий момент.

Крутящий момент, испытываемый катушкой, увеличивается, когда она движется внутри сильного магнитного поля. Катушка испытывает максимальный крутящий момент под торцами полюсов, а указатель установлен на нулевом конце шкалы сопротивления.

Для повышения крутящего момента используется катушка напряжения В ₂ . Катушка V ₂

устроена так, что при отклонении стрелки от бесконечности к нулю катушка перемещается в более сильное магнитное поле.

В мегомметре комбинированное действие обеих катушек напряжения В ₁ и V ₂ считаются. Катушка содержит пружину переменной жесткости. Он жесткий вблизи нулевого конца витка и становится очень слабым вблизи бесконечного конца пружины.

Пружина сжимает часть с низким сопротивлением и открывает часть с высоким сопротивлением пружины, что является большим преимуществом мегомметра, поскольку он используется для измерения сопротивления изоляции, которое обычно очень велико.

Прибор имеет переключатель напряжения, который используется для выбора диапазона напряжения прибора. Диапазон напряжения регулируется подбором переменного сопротивления R, включенного последовательно с токовой катушкой. Напряжение генерируется путем подключения генератора с ручным приводом.

Работа мегомметра

Испытательное напряжение обычно составляет 500, 1000 или 2500 В, которое генерируется генератором с ручным приводом. Генератор имеет центробежную муфту, благодаря которой генератор подавал константу для проверки изоляции. Постоянное напряжение используется для испытания изоляции с малым сопротивлением.

Меггер имеет три катушки, две катушки давления и одну токовую катушку. Катушка давления вращает подвижную катушку против часовой стрелки, тогда как катушка тока вращает ее по часовой стрелке.

При включении в цепь неизвестного сопротивления стрелка подвижной катушки становится стабильной. Катушка давления и катушка тока уравновешивают стрелку и устанавливают ее посередине шкалы.

Отклонение стрелки прямо пропорционально приложенному к внешней цепи напряжению. Когда тестовая цепь приложена к мегомметру и нет короткого замыкания по всей изоляции, стрелка отклоняется в сторону бесконечности.

Что показывает, что сопротивление изоляции имеет высокое значение. При низком сопротивлении стрелка движется к нулю.

Что такое меггер? Принцип, преимущества, недостатки, применение

Р Джаган Мохан Рао

Что такое меггер?

Слово «мегомметр», происходящее от слов «мегаом» и «тестер», является эксклюзивной торговой маркой Evershed & Vignola’s Ltd. Мегаомметр обычно называют «мегомметром».

Может возникнуть несколько вопросов, таких как

• Почему омметры не называются мегомметрами?
• В чем разница между обычным омметром и мегомметром?

Омметр измеряет низкие значения сопротивления, а мегомметр измеряет более высокий диапазон в несколько мегаом, пропуская через него высокое напряжение.

Если мы хотим измерить сопротивление изоляции порядка 1 МОм с помощью мультиметра, у него есть батарея на 9 В, которая питает цепь, когда вы устанавливаете ручку для измерения сопротивления цепи.

I = V/R, I = 9/1000000 = 0,000009 ампер.

Невозможно измерить такой малый ток, который не сможет отклонить катушку гальванометра внутри мультиметра. Таким образом, это нецелесообразно.

Мегомметр используется для измерения сопротивления изоляции и питается от встроенного генератора постоянного тока или батареи более высокого диапазона напряжения, он называется мегомметр.

Принцип

Меггер работает по принципу электромагнитного притяжения. Когда первичная катушка, по которой течет ток, помещается вблизи магнитного поля, на нее действует сила.

Сила такого рода создает крутящий момент, который отклоняет стрелку устройства, дающего показания.

Что такое изолятор?

В каждом электрическом оборудовании или аппарате используются «проводники» и «изоляторы». Проводник предназначен для обеспечения пути для прохождения электрического тока, а изолятор для предотвращения утечки тока на этом пути.

Величина изоляции выражается в виде ее электрического сопротивления в мегомах.

Зачем проводить испытание сопротивления изоляции?

Сопротивление изоляции — это характеристика электрической системы, которая со временем снижает условия окружающей среды, такие как температура, влажность, влага и частицы пыли.

Таким образом, необходимо регулярно проверять сопротивление изоляции оборудования, чтобы избежать серьезного поражения электрическим током, которое может привести к летальному исходу. Это может быть признаком повреждения изоляции.

Конструкция мегомметра

мегомметр состоит из генератора постоянного тока, его якорь приводится в действие вручную для выработки напряжения. Механизм сцепления используется для проскальзывания после достижения определенной скорости.

Сопротивление R1, R2, соединенное последовательно с двумя катушками, катушкой A и катушкой B, которые составляют один прибор, к которому прикреплен указательный указатель.

Постоянные магниты с северным и южным полюсами создают магнитное поле, отклоняющее стрелку. Тестовые клеммы X и Y используются для измерения сопротивления изоляции.

Эксплуатация мегомметра

Мемметр сконструирован таким образом, что стрелка свободно плавает до тех пор, пока генератор не работает. Когда генератор не работает, стрелка может остановиться в любой точке шкалы.

Мемметр используется для измерения большого сопротивления изоляции. Высокое сопротивление может быть между обмотками трансформатора или двигателя или между проводником кабеля и кабелепроводом или оболочкой, закрывающей кабель.

Если измерительные провода, подключенные к клеммам линии и заземления, разомкнуты и работает генератор с ручным заводом, стрелка движется на бесконечность. Бесконечное сопротивление означает, что оно слишком велико для измерения прибором.

Если щупы соединить друг с другом при вращении рукоятки, стрелка обнулится, указывая на отсутствие сопротивления между щупами.

Нулевой прогиб в вышеупомянутом испытании может означать, что испытуемый проводник касается оболочки или кабелепровода, окружающего его.

Типы мегомметра

• Ручной
• Электронный с кнопкой проверки

Электронный мегомметр питается от батареи. Индикация шкалы доступна как на аналоговом, так и на цифровом дисплеях.

Процедура проверки сопротивления изоляции

Двигатель имеет три обмотки: красную (R), синюю (B) и желтую (Y) и корпус.

Подключите щуп мегомметра один к линии (R), а другой к земле. После подключения датчиков нажмите кнопку TEST электронного мегомметра или поверните ручной мегомметр.

Если проблем нет, мегомметр должен указать бесконечное значение сопротивления изоляции. Если он показывает ноль, это означает, что сопротивление изоляции не может выдержать большие токи.

Повторите процесс, подключив щупы к другим линиям синего (B), а затем желтого (Y). Проверьте значение сопротивления изоляции, чтобы мы могли знать, является ли сопротивление изоляции обмотки хорошим или нет.

Преимущества

• Частые измерения сопротивления изоляции электрооборудования, такого как двигатель, трансформатор и т. д., позволяют узнать их исправность.
• Могут быть обнаружены физические повреждения, которые могут привести к поражению электрическим током из-за утечек.

Недостатки

• Ручной мегомметр менее предпочтителен, чем электронный, поскольку для его работы требуется два человека. Один для прокачки, второй для проверки.
• Точность зависит от проворачивания мегомметра.

Меры предосторожности

• Никогда не прикасайтесь к проводам во время работы, держитесь на безопасном расстоянии.
• Изолируйте электрооборудование перед выполнением проверки.
• Не используйте мегомметр, если какая-либо его часть повреждена, так как это небезопасно.
• По завершении испытаний рекомендуется выключить мегомметр и вручную разрядить цепи, прежде чем прикасаться к какому-либо соединению или цепи.
• Измерительные провода, включая зажимы типа «крокодил», должны быть в хорошем состоянии.

Применения

• Проверка непрерывности
• Проверка изоляции
• Проверка заземления
