Привет, друзья! О том, что такое оптоволокно, уже писал наш гуру Интернета и беспроводных технологий Бородач (ссылка на статью обязательно будет ниже). Но мои коллеги решили, что Блондинка тоже должна написать на эту тему и заодно добавить знаний в свою красивую головку. Ну что ж, надо – значит, надо! Будем разбираться.
Разумеется, пришлось схитрить и позадавать глупые вопросы нашим партнерам из LANart. За что им отдельное спасибо)
Содержание
- Определение для чайников
- Материалы
- Строение
- Виды и области применения
- Оптический кабель
- Достоинства и недостатки
- Задать вопрос автору статьи
Определение для чайников
Оптоволокно – это тончайшие проводки (нити) из стекла или пластика, по которым переносится свет за счет внутреннего отражения. Кабель из оптического волокна используется как способ передачи информации на высокой скорости на большие расстояния (в прямом смысле слова «со скоростью света»). Так строятся волоконно-оптические линии связи (ВОЛС).
Факт из истории развития в России. Первая ВОЛС «Санкт-Петербург-Аберслунд» (город в Дании) была проложена компанией Ростелеком (тогда она называлась Совтелеком).
Сразу предлагаю посмотреть документальный фильм по теме:
Материалы
Стеклянное оптоволокно производится из кварца. Это обеспечивает следующие характеристики:
- Высокая оптическая проницаемость – это позволяет транслировать волны разных диапазонов.
- Минимальная потеря сигнала (малое затухание).
- Температурная устойчивость.
- Гибкость.
Для дальнего диапазона применяют халькогенидные стекла, калий цирконий фтористый или криолит калия.
![]()
Сейчас развивается производство оптоволокна из пластика. При этом сердцевину (ядро) делают из органического стекла, а оболочку из фторопластов. Недостатком полимерных материалов считают низкую пропускную способность в зонах с инфракрасным излучением.
Строение
Из чего состоит оптоволокно? Это круглая в разрезе нить, внутри которой есть ядро (сердцевина), снаружи покрытое оболочкой. Чтобы обеспечить полное внутреннее отражение, показатель преломления ядра должен быть выше того же параметра для оболочки. Как это работает – луч света, направленный в ядро, многократно отражается от оболочки.
Диаметр оптоволоконной нити, которая используется в телекоммуникациях, равен 124-126 микрон. При этом диаметр ядра может отличаться – все зависит от типа оптоволокна (об этом я расскажу в следующем разделе) и национальных стандартов.
1 микрон – это 0,001 мм. Я посчитала, получается, что диаметр всего 0,125 мм.
Виды и области применения
Друзья, перед ознакомлением с дальнейшим материалом настоятельно рекомендую обратить внимание вот на этот каталог оптического кабеля.
Т.е. смотрите что можно купить на практике в реальном магазине, а ниже пытаетесь найти верную расшифровку. Это и интересно, и поможет лучше понять информацию)
Оптическое волокно бывает двух типов (в зависимости от количества лучей в волокне – мод):
- Одномодовое. Диаметр ядра – 7-10 микрон, светоотражение проходит в одной моде. Типы:
- Стандартное (с несмещенной дисперсией).
- Со смещенной дисперсией.
- С ненулевой смещенной дисперсией.
- Многомодовое. Диаметр сердцевины – 50-62 микрон (зависит от национальных стандартов), излучение проходит по нескольким модам. Классифицируются на:
- Ступенчатые.
- Градиентные.
Этот раздел сложен для простого обывателя, но, если кому-то хочется разобраться подробнее, напишите в комментарии. Кто-то из ребят обязательно пояснит все, что было непонятно.
Основные направления, где применяется оптоволокно – это волоконно-оптическая связь и волоконно-оптический датчик. Другие области:
- Освещение.
- Формирование изображения.
- Создание волоконного лазера.
Как я понимаю, все же основная область применения – это построение магистралей оптоволоконных линий связи. Проще говоря, это линии, с помощью которых передается Интернет во всех крупных городах.
А вот что рассказывает познавательная передача для детей и взрослых «Галилео»:
Оптический кабель
Вот мы и подобрались к самой большой тайне современности – оптоволоконный кабель, который соединяет города и континенты и передает информацию со скоростью света. При этом к нам в квартиру Интернет попадает через витую пару, чаще всего из 8 проводков. Максимальная скорость будет достигать значения в 1 Гбит/сек.
Кто в теме, тот знает, что разместить 8-жильный провод можно не в каждый кабель-канал. В этом и есть основное преимущество оптоволокна. Оптический кабель в несколько раз тоньше витой пары и обеспечивает более высокую скорость (до 10 Гбит/с).
Вроде как провайдеры стали потихоньку переводить абонентов на оптоволокно – то есть «оптика» будет идти не только ДО подъезда, но и ПО нему до квартиры. Неприятная новость – для использования такого кабеля нужен специальный маршрутизатор.
По способу монтажа оптический кабель классифицируется на следующие виды:
- Прокладывается в земле.
- Ведется через коллекторы и канализационные трубы.
- Ведется под водой.
- Прокладывается по воздуху (подвесной).
В зависимости от использования и дальности сигнала оптоволоконный кабель бывает:
- Магистральный – создание длинных линий на большие расстояния.
- Зоновый – организация магистрали между регионами.
- Городской – схож с зоновым, но длина линии не больше 10 км.
- Полевой – прокладка как по воздуху, так и под землей.
- Водный – тут название говорит само за себя.
- Объектовый – используется для конкретного участка, прост в прокладке.
- Монтажный – применяется многомодовое градиентное оптоволокно.
Есть еще классификация по способу исполнения ядра и количеству волокон в нем. Я думаю, это вряд ли будет интересно, но, если что, коллеги расскажут и об этом – нужно только написать в комментарии.
Напоследок давайте разберемся в плюсах и минусах оптоволоконного кабеля. Начнем с преимуществ:
- Малые потери при большой длине ретрансляционного участка.
- Возможность передачи информации по тысячам каналов.
- Малые размеры и масса.
- Высокая защищенность от помех и внешних воздействий.
- Безопасность.
А теперь о недостатках:
- Подверженность радиации, за счет чего возрастает затухание сигнала.
- Подверженность стекла водородной коррозии, что приводит к повреждениям материала и ухудшению свойств.
По теме у нас есть еще 2 статьи. Почитать можно тут и тут.
На этом можно заканчивать. Надеюсь, была полезной, а мой рассказ интересным. Всем пока!
Что это такое оптоволокно? — Как подключить оптоволоконный интернет
Если вы пытаетесь разобраться что это такое оптоволокно, то точно попали по адресу!
Многие пользователи интернета используют оптоволоконный провод для соединения с интернетом.
Однако, практически никто не знает, что это такое оптоволокно, что оно из себя представляет и каким образом передает информацию?
Оптическое волокно – это самый быстрый в мире способ передачи данных по сети интернет.
Оптический кабель имеет особую структуру: он состоит из небольших тоненьких проводков, которые отгорожены друг от друга специальным покрытием.
Каждый проводок передает свет, а свет, в свою очередь, передает данные по сети.
Такой кабель может одновременно передавать данные интернет-соединения, стационарного телефона и телевидения.
Содержание:
Поэтому в оптоволоконных сетях пользователи часто совмещают все три услуги провайдера и подключают телефон, телевизор, роутер и компьютер к одному и тому же оптоволоконному кабелю.
Оптоволоконное подключение еще называют фиброоптической связью.
Она позволяет передавать информацию с помощью лучей лазера, при этом данные с лёгкостью передаются за сотни миль.
Составляющие кабеля, небольшие волокна, имеют очень маленький диаметр – тысячные доли дюйма.
Оптические лучи внутри таких волокон переносят данные, которые проходят через кремниевый сердечник каждого волокна.
С помощью оптического волокна можно настроить соединения не только большого города, но и больших стран, а также континентов.
Интернет-связь между материками Земли осуществляется благодаря проложенным по дну океана огромным оптоволоконным кабелям.

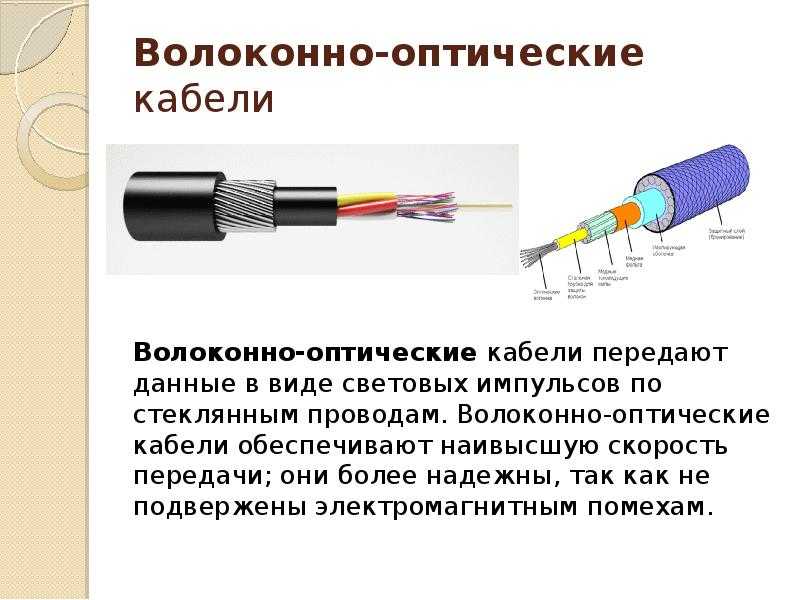

Внешний вид оптоволоконного кабеля
Оптоволоконный интернет
Кабель позволяет настроить высокоскоростное интернет-соединение, которое необходимо в условиях современного мира.
Оптоволоконный провод – лучший способ передачи и приема данных сети.
Основные преимущества:
- Оптическое волокно – это долговечный материал, который имеет очень высокий уровень пропускной способности. Именно эта характеристика отвечает за высокую скорость передачи данных;
- Безопасная передача данных – использование оптоволокна позволяет программному обеспечению мгновенно выявить факт несанкционированного доступа к данным сети. Доступ злоумышленников к информации практически невозможен;
- Оптоволокно также отличается отличным уровнем защиты от помех и хорошим шумоподавлением;
- В отличие от коаксиального кабеля, благодаря особому строению (рисунок 2) оптоволокно имеет в несколько раз большую скорость передачи данных, особенно файлы аудио и видео;
- Подключение оптического волокна позволяет организовать систему для ряда дополнительных опций, к примеру, для установки системы видеонаблюдения или охранных устройств.
Схема строение кабеля оптоволокна
Основное преимущество кабеля из оптоволокна – он способен обеспечить соединение двух объектов, которые расположены на большом расстоянии друг от друга.
Это происходит за счет того, что кабель не имеет ограничений на длину каналов.
к содержанию ↑Как подключить интернет через оптическое волокно?
Наиболее популярный в России интернет, сеть которого организовывается с помощью оптического волокна, предоставляет компания Ростелеком.
Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно.
Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети.
Компания Ростелеком должна сообщить вам данные, которые обеспечат подключение. Теперь необходимо настроить оборудование.
Следуйте инструкции:
- После того как работники компании Ростелеком провели оптическое волокно и подключили базовое рабочее оборудование для работы в пассивных оптических сетях (PON), всю дальнейшую настройку необходимо проводить самостоятельно;
Подключение интернета по технологии PON
Помните! Лучше всего проводить оптоволоконный кабель близко к розетке, к которой в дальнейшем будет подключаться блок питания (мультиплексор) терминала ONT.
- Далее необходимо установить розетку и желтый кабель, как показано на рисунке ниже;
Система организации соединения с интернетом через оптоволоконный провод
- Выберите такое место для установки всех компонентов, которое имеет доступ к большому количеству воздуха и хорошо вентилируется. Предварительно скажите монтажнику, где установить компоненты сети;
В терминале есть специальное гнездо, с помощью которого осуществляется соединение с компьютером и для того, чтобы соединить роутер с сетью интернет.
Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от Ростелекома.
После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере:
- Зайдите в командную строку от имени администратора. Для этого нажмите правой клавишей манипулятора на значке Windows выберите необходимый пункт;
Включение командной строчки от имени администратора
- Введите поочередно команды netstat -e –s, затем ping host, далее tracert host и, наконец, команду pathping host. В данном случае host – это адрес любого сайта. Таким образом проверяется соединение с интернетом;
- Теперь необходимо проверить скорость соединения. Сделать это можно с помощью любого популярного сервиса, к примеру, Speedtest.
