Что такое перекос фаз в трехфазной сети

Перекос фаз — это нарушение симметрии напряжений и токов в трехфазной электрической сети. В идеальной трехфазной системе напряжения и токи в каждой фазе должны быть равны по величине и сдвинуты относительно друг друга на 120 градусов. При возникновении перекоса эта симметрия нарушается.

Основные признаки перекоса фаз:

• Неравенство напряжений в разных фазах
• Неравенство токов, протекающих по фазным проводникам
• Нарушение углов сдвига между фазными напряжениями
• Появление тока в нулевом проводнике

Согласно ГОСТ 13109-97, допустимое отклонение напряжения в трехфазных сетях составляет не более 2% в нормальном режиме и не более 4% в аварийном режиме. Превышение этих значений считается недопустимым перекосом фаз.

Причины возникновения перекоса фаз

Существует несколько основных причин, вызывающих несимметрию напряжений и токов в трехфазной сети:

1. Неравномерное распределение однофазных нагрузок

Когда к разным фазам подключено неодинаковое количество однофазных потребителей, это приводит к разной нагрузке на фазы и возникновению перекоса. Такая ситуация часто встречается в бытовых сетях многоквартирных домов.

2. Обрыв нулевого провода

При обрыве нейтрального проводника нарушается работа всей трехфазной системы. На одних фазах напряжение может повыситься, на других — понизиться. Это очень опасная ситуация, способная привести к выходу из строя электрооборудования.

3. Неисправности в системе электроснабжения

Различные аварийные ситуации в электросетях, такие как короткие замыкания, обрывы фазных проводов, неполадки на подстанциях, могут вызывать значительные перекосы фаз.

4. Несимметричная конструкция линий электропередачи

В протяженных воздушных ЛЭП из-за разного взаимного расположения проводов может возникать геометрическая несимметрия, приводящая к перекосу фаз.

Последствия перекоса фаз для электрооборудования

Несимметрия напряжений и токов оказывает крайне негативное влияние на работу электроустановок и приборов. Основные негативные последствия перекоса фаз:

• Перегрев и преждевременный выход из строя электродвигателей
• Снижение мощности и КПД трехфазного оборудования
• Повышенный износ изоляции кабелей и проводов
• Ложные срабатывания устройств защиты
• Сбои в работе чувствительной электроники
• Повышенные потери электроэнергии в сетях
• Неправильные показания электросчетчиков

Особенно чувствительны к перекосу фаз трехфазные асинхронные электродвигатели. При значительной несимметрии напряжений возникает противодействующий момент вращения, что приводит к перегреву обмоток и быстрому выходу двигателя из строя.

Методы защиты оборудования от перекоса фаз

Для предотвращения повреждения электроустановок при возникновении перекоса фаз применяются следующие способы защиты:

1. Реле контроля фаз

Специальные устройства, которые контролируют напряжение в трехфазной сети и отключают нагрузку при недопустимом перекосе. Это наиболее распространенный метод защиты.

2. Стабилизаторы напряжения

Трехфазные стабилизаторы позволяют выровнять напряжение по фазам при небольших перекосах. Однако они имеют ограниченный диапазон регулирования.

3. Источники бесперебойного питания

ИБП с двойным преобразованием обеспечивают защиту нагрузки от любых проблем в питающей сети, включая перекос фаз.

4. Системы гарантированного электропитания

Комплексные решения на основе дизель-генераторных установок и ИБП для защиты ответственных потребителей.

Способы устранения перекоса фаз в электросетях

Для устранения несимметрии напряжений и токов в трехфазных сетях применяются следующие методы:

1. Равномерное распределение нагрузок

Правильное распределение однофазных потребителей по фазам позволяет минимизировать перекос. Это основной метод для бытовых сетей.

2. Симметрирующие устройства

Специальные трансформаторы и конденсаторные установки для выравнивания нагрузки по фазам в промышленных сетях.

3. Компенсация реактивной мощности

Установка конденсаторных батарей позволяет снизить перетоки реактивной мощности и уменьшить несимметрию.

4. Транспозиция проводов ЛЭП

Периодическая перестановка расположения проводов для устранения геометрической несимметрии в протяженных линиях.

Нормативные требования к несимметрии напряжений

Основные требования к качеству электроэнергии, в том числе к несимметрии напряжений, установлены в ГОСТ 32144-2013:

• Коэффициент несимметрии напряжений по обратной последовательности не должен превышать 2% в течение 95% времени интервала в одну неделю
• Предельно допустимое значение коэффициента несимметрии — 4%
• Коэффициент несимметрии напряжений по нулевой последовательности не должен превышать 2% в течение 95% времени интервала в одну неделю

Соблюдение этих нормативов позволяет обеспечить нормальную работу электрооборудования и минимизировать негативные последствия перекоса фаз.

Измерение и контроль несимметрии в трехфазных сетях

Для оценки степени перекоса фаз и соответствия нормативным требованиям проводятся измерения следующих параметров:

• Действующие значения фазных и линейных напряжений
• Токи в фазных проводниках
• Углы сдвига между векторами напряжений
• Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям

Измерения выполняются специальными анализаторами качества электроэнергии. Для постоянного мониторинга используются системы контроля качества электроэнергии на подстанциях и у крупных потребителей.

Своевременное выявление недопустимых перекосов фаз позволяет принять меры по их устранению и предотвратить аварийные ситуации в электроустановках.

Перекос фаз

продукция компании

• Однофазные
  стабилизаторы напряжения
  • до 5 кВт
  • до 10 кВт
  • до 15 кВт
  • до 30 кВт
• Трехфазные
  стабилизаторы напряжения
  • до 15 кВт
  • до 30 кВт
  • до 50 кВт
  • до 80 кВт
  • до 100 кВт
• Инверторные
  стабилизаторы напряжения
  • ПТТМ
  • Smart
  • Эталон
  • Parus
  • Prostor
  • Smart (GSM)
• Переносные
  стабилизаторы напряжения
  • для аудиотехники
  • для газового котла
  • для холодильника
• Релейные
  стабилизаторы напряжения
• Стойки
  (3.5 — 42 кВт)
• ИБП
  (300 В — 16 кВт)
• Аккумуляторы
  (12 В — 100 Ач)

org/BreadcrumbList»>
• Главная
• Статьи
• Перекос фаз

Перекос фаз

Перекос фаз – это нарушение в работе трехфазной электрической сети, при котором одна или две фазы получают существенно большую нагрузку. В промышленных сетях перекос фаз приводит к заметному падению мощности трехфазных электроприборов, например, двигателей. Но это явление имеет значение не только в промышленных, но и в бытовых условиях.

Опасность перекоса фаз в домашних электросетях


Ряд электроприборов, часто применяемых быту, относятся к числу устройств, для которых характерна реактивная нагрузка. Это, например, вентиляторы и компрессоры холодильников. Приборы этого типа хуже защищены от перепадов напряжения, а значит, именно на них перекос фаз сказывается сильнее всего. Он может даже привести к выходу таких электроприборов из строя.
Механизм возникновения проблем выглядит следующим образом. При перекосе нагрузка фазы распределяется неравномерно. На той фазе, где нагрузка оказалась завышенной, напряжение падает, а на недогруженной – повышается. И недостаточное, и превышающее норму напряжение чревато неполадками в работе электроприборов. Особенно опасны скачки напряжения для устройств, которым для нормального функционирования нужно много энергии, например, для насосов различного назначения.

Как устранить проблему?

Чтобы избежать проблем, связанных с перекосом фаз, используют трехфазный автомат. Это защитное устройство срабатывает, если хотя бы по одной фазе нагрузка превысила расчетную. В этом случае автомат отключит электричество на всей подключенной к нему линии. Такой подход действительно защищает технику от скачков напряжения, но в тоже время он приводит к тому, что мощности электросети используются не полностью.
В качестве примера рассмотрим трехфазный автомат на 16 А. Если 16 А – это максимально допустимая нагрузка по силе тока на одну фазу, то максимальная возможная мощность составит 48 А. Но система отключится, если показатель в 16 А будет превышен только на одной фазе, вне зависимости от того, какова нагрузка на других. В результате сеть используется не в полную силу.
 Избежать подобных проблем можно, уделив внимание распределению нагрузки еще на этапе проектирования здания. Электросеть можно проложить таким образом, чтобы нагрузка равномерно распределялась по фазам, и перекоса просто не возникало. Но для этого нужно еще при проектировании принять во внимание потребляемые мощности.
Перераспределить напряжение можно и в электросети здания, которое уже эксплуатируется. Для этого с помощью вольтметра замеряют напряжение по отдельности на каждой фазе.

Устранение перекоса фаз на практике

В городских многоквартирных домах электросети проектируются с учетом проблемы перекоса фаз. Чтобы снизить вероятность ее возникновения, трехфазная сеть прокладывается так, чтобы каждая фаза использовалась для питания одного из подъездов. В результате, если жильцы будут использовать примерно одинаковое количество электроприборов, нагрузка будет равномерной, а установленный на подстанции понижающий трансформатор сможет работать в оптимальном режиме.
Однако на практике такая ситуация реализуется не всегда, ведь многие потребители не только не стремятся экономить электричество, но и подключают к сети мощные электроприборы. Особенно часто такое явление наблюдается в сельской местности. Наличие на одной из фаз большой активной нагрузки создает неблагоприятные условия для работы трансформатора, поскольку ток в одном из его плеч становится больше, чем в других.

Поделиться:

что это такое, причины, последствия, защита

Самая распространенная проблема, порождающая массу деструктивных последствий – перекос фаз в трехфазной сети (до 1,0 кВ) с глухозаземленной нейтралью. При определенных условиях такое явление может вывести из строя электрические приборы и создать угрозу для жизни. Учитывая актуальность проблемы, будет полезным узнать, что представляет собой несимметрия токов и напряжений, а также причины ее возникновения. Это позволит выбрать наиболее оптимальную стратегию защиты.

Что такое перекос фаз?

Данный термин используется для описания состояния сети, при котором возникают неравномерные нагрузки между фазами, что приводит к возникновению перекоса. Если составить векторную диаграмму идеальной трехфазной сети, то она будет выглядеть так, как показано на рисунке ниже.

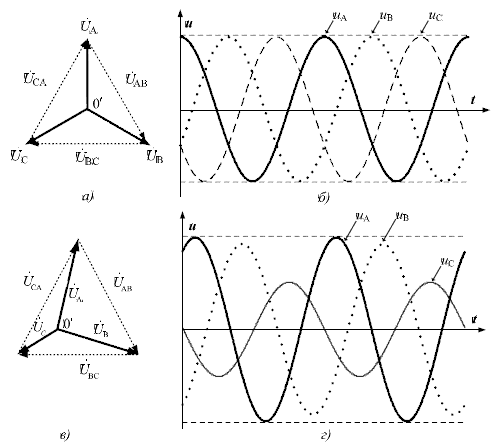

Диаграмма напряжений в идеальных трехфазных сетях
