Что такое переменный резистор и как он устроен

Переменный резистор — это электронный компонент, позволяющий плавно изменять электрическое сопротивление в цепи. В отличие от постоянных резисторов, сопротивление которых фиксировано, переменные резисторы дают возможность регулировать сопротивление в определенном диапазоне.

Типичная конструкция переменного резистора включает:

  • Резистивный элемент — проводящая дорожка из резистивного материала
  • Подвижный контакт (движок) — скользит по резистивному элементу
  • Корпус — защищает внутренние элементы
  • Выводы — для подключения в электрическую цепь

При перемещении движка меняется длина активного участка резистивного элемента, что приводит к изменению сопротивления между выводами компонента.

Основные типы переменных резисторов

По конструкции и принципу действия выделяют следующие основные типы переменных резисторов:


1. Потенциометры

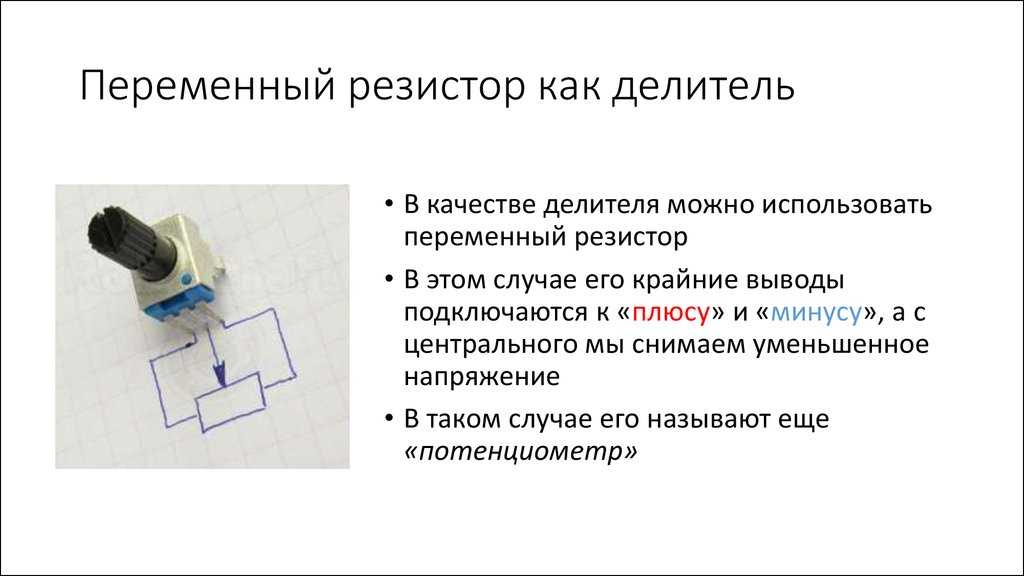

Потенциометры имеют три вывода и позволяют изменять напряжение в цепи. Средний вывод соединен с подвижным контактом. При вращении ручки потенциометра движок перемещается по резистивному элементу, изменяя соотношение сопротивлений между средним и крайними выводами.

2. Реостаты

Реостаты имеют два вывода и используются для регулировки силы тока в цепи. Один вывод подключен к концу резистивного элемента, второй — к подвижному контакту. При перемещении движка меняется активная длина резистивного элемента и, соответственно, сопротивление между выводами.

3. Подстроечные резисторы

Подстроечные резисторы (триммеры) предназначены для точной настройки электронных схем. Они компактны, рассчитаны на небольшое количество регулировок и обычно устанавливаются на печатные платы. Регулировка производится с помощью отвертки.

Принцип работы переменного резистора

Принцип работы переменного резистора основан на изменении длины активного участка резистивного элемента. Рассмотрим это на примере потенциометра:


  1. Резистивный элемент имеет определенное сопротивление по всей длине.
  2. Подвижный контакт (движок) может перемещаться вдоль резистивного элемента.
  3. При перемещении движка меняется соотношение длин участков резистивного элемента до крайних выводов.
  4. Это приводит к изменению соотношения сопротивлений между средним и крайними выводами.
  5. В результате изменяется напряжение на среднем выводе относительно крайних.

Таким образом, вращая ручку потенциометра, можно плавно регулировать выходное напряжение в определенном диапазоне.

Какие бывают конструкции переменных резисторов

По конструктивному исполнению различают следующие виды переменных резисторов:

1. Переменные резисторы поворотного типа

Наиболее распространенный тип. Резистивный элемент выполнен в виде дуги окружности. Регулировка осуществляется поворотом оси с закрепленным на ней движком.

2. Ползунковые переменные резисторы

Имеют прямолинейный резистивный элемент. Движок перемещается вдоль прямой линии с помощью выступающего рычага (ползунка).


3. Многооборотные подстроечные резисторы

Обеспечивают высокую точность настройки за счет винтового механизма перемещения движка. Для полного изменения сопротивления требуется несколько оборотов регулировочного винта.

Области применения переменных резисторов

Переменные резисторы широко используются в различных областях электроники и электротехники:

  • Регулировка громкости в аудиотехнике
  • Настройка яркости и контрастности в видеотехнике
  • Управление скоростью электродвигателей
  • Регулировка чувствительности датчиков
  • Калибровка измерительных приборов
  • Настройка генераторов сигналов
  • Регулировка усиления в усилителях

Переменные резисторы позволяют создавать простые и эффективные схемы управления различными параметрами электронных устройств.

Как выбрать переменный резистор

При выборе переменного резистора следует учитывать следующие параметры:

1. Номинальное сопротивление

Определяет максимальное значение сопротивления резистора. Выбирается в зависимости от требуемого диапазона регулировки в конкретной схеме.


2. Мощность рассеивания

Показывает, какую мощность способен рассеивать резистор без перегрева. Зависит от максимального тока, протекающего через резистор.

3. Функциональная характеристика

Описывает зависимость сопротивления от положения движка. Бывают линейные, логарифмические и другие типы характеристик.

4. Конструктивное исполнение

Выбирается в зависимости от требований к монтажу и эксплуатации (поворотные, ползунковые, подстроечные и т.д.).

5. Точность

Определяет отклонение реального сопротивления от номинального. Важно для прецизионных устройств.

Правильный выбор переменного резистора обеспечивает оптимальную работу электронного устройства и удобство его настройки.

Преимущества и недостатки переменных резисторов

Рассмотрим основные достоинства и ограничения переменных резисторов:

Преимущества:

  • Возможность плавной регулировки сопротивления
  • Простота конструкции и низкая стоимость
  • Широкий диапазон регулировки
  • Высокая надежность при правильной эксплуатации
  • Возможность создания компактных схем управления

Недостатки:

  • Механический износ подвижных частей
  • Возможность появления шумов при регулировке
  • Ограниченная точность установки сопротивления
  • Чувствительность к загрязнению и влаге
  • Невысокое быстродействие по сравнению с электронными аналогами

Несмотря на определенные недостатки, переменные резисторы остаются востребованными компонентами благодаря своей простоте и эффективности в широком спектре применений.


Современные тенденции в развитии переменных резисторов

В области переменных резисторов наблюдаются следующие тенденции развития:

  • Миниатюризация компонентов для применения в портативной электронике
  • Разработка герметичных конструкций для работы в агрессивных средах
  • Создание прецизионных моделей с высокой точностью и стабильностью
  • Интеграция с цифровыми интерфейсами для удаленного управления
  • Применение новых материалов для улучшения характеристик

Эти тенденции направлены на расширение возможностей применения переменных резисторов в современной электронике, повышение их надежности и удобства использования.
