Что такое реле тока и принцип его работы

Реле тока — это электромеханическое или электронное устройство, предназначенное для контроля силы тока в электрической цепи и коммутации вторичных цепей при достижении током заданных пороговых значений. Основная функция реле тока — обеспечение защиты электрооборудования от перегрузок по току.

Принцип работы реле тока основан на сравнении фактического значения тока в контролируемой цепи с заданной уставкой. При превышении или понижении тока относительно уставки реле срабатывает и выдает управляющий сигнал, например, на отключение нагрузки или включение сигнализации.

Основные элементы реле тока:

• Измерительный элемент (трансформатор тока, шунт)
• Сравнивающее устройство
• Исполнительный элемент (электромагнитное реле, полупроводниковый ключ)
• Регулировочные элементы для настройки параметров срабатывания

Как работает реле тока? Ток контролируемой цепи проходит через измерительный элемент, где преобразуется в пропорциональный сигнал. Этот сигнал сравнивается с заданной уставкой. При достижении порогового значения срабатывает исполнительный элемент, который коммутирует вторичные цепи управления и сигнализации.

Виды реле тока и их особенности

В зависимости от принципа действия и конструкции выделяют следующие основные виды реле тока:

1. Электромагнитные реле тока

Принцип действия основан на взаимодействии магнитного поля, создаваемого током в обмотке, с подвижным ферромагнитным сердечником. При увеличении тока сердечник втягивается в катушку, замыкая или размыкая контакты.

2. Индукционные реле тока

Работают на принципе взаимодействия магнитных потоков в подвижном диске. Применяются в основном в устройствах защиты от замыканий на землю.

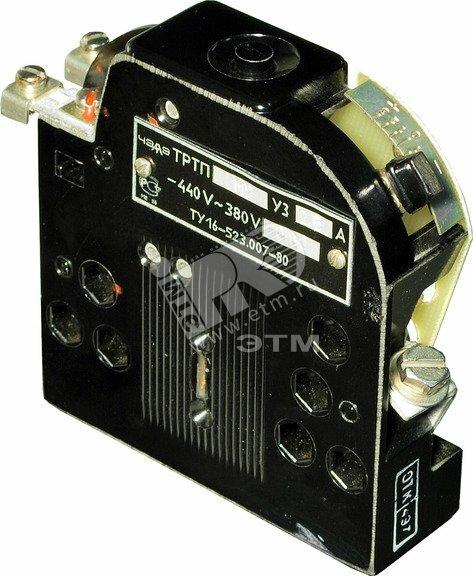

3. Тепловые реле тока

Срабатывание происходит за счет нагрева биметаллической пластины протекающим током. При достижении определенной температуры пластина изгибается и размыкает контакты.

4. Электронные (статические) реле тока

Используют полупроводниковые элементы для измерения тока и управления коммутацией. Отличаются высокой точностью, быстродействием и широкими функциональными возможностями.

Основные характеристики и параметры реле тока

При выборе реле тока необходимо учитывать следующие ключевые параметры:

• Номинальный ток — максимальный длительно допустимый ток через реле
• Диапазон уставок — пределы регулировки тока срабатывания
• Коэффициент возврата — отношение тока возврата к току срабатывания
• Время срабатывания — интервал от момента превышения уставки до замыкания контактов
• Потребляемая мощность — мощность, потребляемая реле в режиме контроля
• Механическая и коммутационная износостойкость

Какие параметры наиболее важны при выборе реле тока? Это зависит от конкретного применения. Для защиты от перегрузок критичны точность и стабильность уставки. В цепях управления важно быстродействие. Для работы в тяжелых условиях необходима высокая износостойкость.

Применение реле тока в электротехнике

Реле тока находят широкое применение в различных областях электротехники и энергетики:

Защита электрооборудования

Основная сфера применения реле тока — защита электродвигателей, трансформаторов, генераторов и других устройств от перегрузок и коротких замыканий. Реле тока отключает защищаемое оборудование при превышении допустимых значений тока.

Автоматизация технологических процессов

Реле тока используются для контроля работы различных механизмов и управления технологическими процессами. Например, отключение конвейера при перегрузке или контроль заполнения емкостей.

Системы учета электроэнергии

В составе счетчиков электроэнергии реле тока применяются для измерения потребляемой мощности и коммутации цепей при превышении лимитов.

Релейная защита в энергосистемах

Сложные микропроцессорные реле тока являются важным элементом систем релейной защиты и автоматики в электроэнергетике.

Как выбрать подходящее реле тока

Выбор реле тока для конкретного применения требует учета многих факторов:

1. Определите требуемый диапазон контролируемых токов
2. Выберите тип реле в зависимости от условий эксплуатации
3. Учтите требуемую точность и быстродействие
4. Проверьте соответствие напряжения питания
5. Оцените необходимость дополнительных функций (задержка, память срабатываний и т.д.)
6. Сравните характеристики реле разных производителей

Какие типы реле тока подходят для разных задач? Для защиты мощных электродвигателей оптимальны электронные реле с широким диапазоном настроек. В бытовой технике применяются простые тепловые реле. Для коммерческого учета используются высокоточные трансформаторные реле.

Преимущества и недостатки различных типов реле тока

Каждый тип реле тока имеет свои сильные и слабые стороны:

Электромагнитные реле:

Преимущества:

• Простая и надежная конструкция
• Невысокая стоимость
• Устойчивость к электромагнитным помехам

Недостатки:

• Низкая точность
• Ограниченный диапазон регулировки
• Подверженность механическому износу

Электронные реле:

Преимущества:

• Высокая точность измерений
• Широкие функциональные возможности
• Быстродействие

Недостатки:

• Более высокая стоимость
• Чувствительность к электромагнитным помехам
• Необходимость отдельного источника питания

Монтаж и настройка реле тока

Правильный монтаж и настройка реле тока критически важны для его эффективной работы:

Этапы монтажа:

1. Выбор места установки с учетом условий эксплуатации
2. Крепление реле на монтажную панель или DIN-рейку
3. Подключение токовых цепей через измерительные трансформаторы при необходимости
4. Подключение цепей питания и управления
5. Заземление корпуса реле

Настройка параметров:

1. Установка порога срабатывания (уставки по току)
2. Настройка временных задержек срабатывания и возврата
3. Выбор режима работы (с самоудержанием или без)
4. Калибровка измерительного тракта при необходимости

Как правильно настроить уставку реле тока? Уставка выбирается исходя из номинального тока защищаемого оборудования с учетом возможных кратковременных перегрузок. Типичное значение — 110-125% от номинального тока.

Техническое обслуживание и диагностика реле тока

Для обеспечения надежной работы реле тока требуется регулярное техническое обслуживание:

Периодические проверки:

• Внешний осмотр на предмет механических повреждений
• Проверка надежности электрических соединений
• Измерение сопротивления изоляции
• Проверка уставок и времени срабатывания

Возможные неисправности:

• Отказ срабатывания при превышении уставки
• Ложные срабатывания
• Повышенный нагрев
• Механическое заедание подвижных частей

Как диагностировать неисправности реле тока? Основной метод — проверка характеристик срабатывания с помощью специальных испытательных устройств. Также проводится визуальный осмотр и измерение сопротивления обмоток и контактов.

Реле контроля тока на Дин рейку, Россия

Перейти к основному содержанию



РКТ-3
	Возможность контроля постоянного или переменного тока (по исполнениям) Питание АСDC(50…270В) или ACDC24B Диапазон контролируемого тока (0…5А) или (0…16A) Гальваническая развязка измерительной цепи от цепи питания Коммутируемая нагрузка 16А Корпус шириной 13мм Подробнее
РКТ-3-15
	Питание ACDC50-270В или ACDC24В (по исполнениям) Диапазон контролируемого тока (0…5А) или (0…16A) Гальваническая развязка измерительной цепи от цепи питания Память аварии Инверсия выхода Подробнее
РКТ-1 РАСПРОДАЖА
	Напряжение питания от 100 до 265В и 400В Срабатывание по току выше или ниже установленного значения Режим памяти (запоминание состояния ошибки) Диапазоны измерения 1,0А и 5,0А Регулировка уставки по току дискретная от 10 до 100% с шагом 10% Задержка для пропуска пусковых токов 0,5с или 5с Функция инверсии состояния выходного реле Питание от контролируемой сети Подробнее
РТ-40М
	Питание от контролируемого тока Диапазон измерения тока 2-20А Регулируемый порог срабатывания от 10 до 100% максимального значения тока Термическая устойчивость в длительном режиме до 200А Регулируемая задержка срабатывания встроенного реле от 0,2 до 20с Встроенное реле 5А/250В Подробнее
РТ-40У
	Функционально заменяет реле РТ-40, РСТ-40, РС80М и др. Не требует оперативного питания, питается от контролируемого тока Контроль переменного тока Три диапазона измерения; 1А, 5А и 30А Большой допустимый длительный ток перегрузки Регулируемая задержка срабатывания до 0,2-20с Подробнее
РПН-1M-25, РПН-1М-40 РПН-1М-100 НОВИНКА
	Вертикальное отверстие увеличенного сечения Функционально заменяет реле РТ-40, РСТ-40, РС80М и др. Не требует оперативного питания, питается от контролируемого тока Контроль переменного тока Диапазон измерения тока 25А, 40А и 100А Большой допустимый длительный ток перегрузки Регулируемая задержка срабатывания до 0,2-20с Подробнее
РПН-1-25, РПН-1-40 РПН-1-100
	Функционально заменяет реле РТ-40, РСТ-40, РС80М и др. Не требует оперативного питания, питается от контролируемого тока Контроль переменного тока Диапазон измерения тока 25А, 40А и 100А Большой допустимый длительный ток перегрузки Регулируемая задержка срабатывания до 0,2-20с Подробнее



Язык Русский

Реле тока марки АЛ-1

В корзину

• Описание и характеристики
• Отзывы(0)

Реле тока АЛ-1 предназначено для применения в схемах автоматики и защиты энергетических систем от недопустимого увеличения электрического тока.

Реле не даёт ложных срабатываний при снятии, подаче и кратковременном (до 50мс) исчезновении напряжения питания. При этом значение измеряемой величины тока, поданной на реле, может находиться в диапазоне от 0 до 80% значения уставки срабатывания.

Реле АЛ-1 обеспечивают коммутацию электрических нагрузок при токе не более 2 А и напряжении постоянного или переменного тока от 24 до 250 В мощностью:

• в цепи постоянного тока 60 Вт при t≤0,005 с и не более 30 Вт при t≤0,02 с;
• в цепи переменного тока не более 300 ВА при cosφ ≤ 0,5.

Номинальный ток, А	Диапазон уставок тока срабатывания, А	Дискретность	Мощность, потребляемая реле по токовым цепям, ВА, не более, при токе		Мощность, потребляемая реле по цепи оперативного напряжения питания, ВА (Вт), не более	Термическая устойчивость, А
			I=IСР.МИН	I=IНОМ		длительно	в течение 1с
0,4 1,0 5,0 10 16	0,05-0,40 0,125-1,0 0,5-4,0 2,5-20 12,5-100	0,005 0,0125 0,05 0,25 1,25	0,1 0,1 0,1 0,2 0,3	0,2 0,3 0,8 0,5 0,8	4 (4)	0,5 1,1 5,5 11 18	40 50 200 300 400



Основные параметры

Номинальное напряжение питания, В:	=110, 220 ~100, 220
Время срабатывания реле, с, не более: при токе 1,2 IСР / 3 IСР	0,05 / 0,03
Количество и род контактов	1 замыкающий и 1 размыкающий
Коммутационная износостойкость, циклов, не менее	20 000
Механическая износостойкость, циклов, не менее	100 000
Класс точности	5
Коэффициент возврата, не менее	0,9
Степень защиты: реле / клеммной колодки	IP40 / IP10
Климатические исполнения	У3, Т3
Диапазон рабочих температур, ˚С	–40. ..+55
Масса, кг, не более	0,8
Допустимое отклонение оперативного напряжения питания	в пределах от 0,8 до 1,1 номинального
Время размыкания замыкающего контакта реле при уменьшении измеряемого тока
от 1,2 Iср до нуля	не превышает 0,06 с
от 3,0 Iср до нуля	не превышает 0,1 с

Отзывы

Реле тока для заградительных огней, тип STW200

Реле тока STW 200 контролируют переменный ток на предмет падения ниже установленного предела. Диапазоны 12 … 120 мА и 0,1 … 1 А позволяют контролировать светодиодные лампы, а также лампы накаливания в заградительных огнях. В случае выхода из строя основного фонаря реле включает резервный фонарь. Предусмотрен аварийный контакт для сигнализации отказа лампы.

Контроль светодиодных ламп или лампочек в сдвоенных заградительных огнях с сигнализацией (отказ лампы) и включением резервной лампы. Контроль работы одиночных заградительных огней. В обычных решениях с переключающим контактом при каждом включении системы на лампе резерва появляется короткий импульс включения. STW 200 включает его только в случае выхода из строя основной лампы. Светодиодные лампы также можно контролировать с помощью длинных кабелей между реле и лампой. При мониторинге LED-ламп обнаруживается полный отказ. Отказы отдельных светодиодов не обнаруживаются.

Номинальное напряжение питания US / Частота

^…….

230 В перем. тока / 50 Гц



Потребляемая мощность

^{……. 3 03}

Допуск напряжения питания

^…….

0,85… 1,1 US

Допустимость частоты

^…….

48. .. 62 Гц



---

Диапазон настройки

Предел I

^…….

10… 100 % измерения диапазона

Допуск

^{…. …}

± 20 %

Ошибка повторения

^…….

<1 %

Температурный фактор

^…….

<0,1 %/K

Гистерезис

^{. ……}

ок. 5 %



---

Измерения диапазонов

Вход F1.2

Регулирующий диапазон

^…….

0,1… 1 A

Сопротивление входного входа

^……. 9

<= 0,2 Ом

Перегрузка непрерывно

^…….

2 A

Перегрузка емкость <10 S

^…….

5 А



Перегрузочная способность < 1 с

^…….

10 A

Вход F1.1

Регулирующий диапазон

^…….

0,012… 0,12 A

сопротивление Вход

^…….

<= 0,5 Ом

Перегрузка непрерывно

^{. ……}

1,5 A

Перегрузка <10 S

^…….

3 A

Перегрузка емкость <1 S

^…….

10 A

Частота измеренного сигнала

^…….

45 … 65 Гц



Емкость кабеля со светодиодной лампой

^…….

макс. 200 нФ = прибл. 500 м



---

Задержки переключения

Задержка включения t1

^…….

< 0,2 с

Задержка тревоги T2

^…….

= 2 S

Задержка переключения T3

^…….

= 0,2 с

Допуск при Tu = 25 °C

^…….

< ± 10 %



Температурный коэффициент

^{% …….}

< 0,010

K



---

Данные реле (EN 60947-5)

Тип контакта 9Макс. 415 В перем. тока



Ток переключения

^…….

макс. 6 A



Коммутационная способность

^…….

макс. 2000 ВА (омическая резистивная нагрузка)
Максимум. 120 Вт при 24 В пост. тока



Номинальный номинальный ток Ie (для CO)

^…….

3 А AC15 250 В; 2 A DC13 24 V

Рекомендуемое предохранитель

^…….

3,15 A GL (медленное)

Ожидаемый срок службы контакта Mechanical

^…….

3 x 10 ⁷ циклов переключения



Расчетный срок службы контактов, электрический0002

Коэффициент уменьшения при cosϕ = 0,3

^…….

0,5 макс. Вместимость переключения

---

Условия испытаний (EN 50178 / EN 60 947)

. ….

III



Степень загрязнения

^{… ….}

3

Номинальное импульсное напряжение

^…….

4000 V

Верхний

^…….

100 %

Организация. диапазон температур

^…….

-40 °C … +55 °C



Температура хранения

^…….

-40…+ 70 °C



ЭМП – помехоустойчивость

^…….

EN 61000-6-2



ЭМП – излучаемые помехи

^…….

EN 50 081-1

3 9000 Вибростойкость 60068-2-6

^…….

2…25 Гц ±1,6 мм
25 … 150 Гц 5G

---

Корпус

Дизайн

^…….

V4, полиамид PA 66, UL 94 V-2

Высота.0003

^…….

55 мм

Ширина

^…….

4 TE

Размеры (W X H X D)

^{. ……}

90 x 70 x 58 мм



Установка

^…….

Защелкивающееся крепление на 35-мм рейке EN 60715 или с помощью винтов 2 x M0 3 4 90



Защитный кожух/клеммы

^…….

IP 30 / IP 20

Проволочный подключение Один провод

^…….

1 x 4 мм ²

Странно с изолированными железами

^{….. ..}

1 x 2,5 мм ²



Вес

^…….

прибл. 210 г



Реле тока для постоянного и переменного тока STW1000

Индекс

---

Реле тока для постоянного и переменного тока STW1000

Реле тока регулируемое, AC/DC 0,1–10 A, предел 0–60 мВ, с внешним шунтом

Share:

Номер детали

AC/DC 24-240 В

Описание изделия



Реле тока ZIEHL STW1000 имеют 4 диапазона измерения. Они контролируют большинство распространенных переменных и постоянных токов на предмет превышения или понижения тока. Токи до 10 А могут быть подключены напрямую к STW. Для больших токов можно подключить внешние трансформаторы (на входы 1/5 А) или Шунты (на вход 60 мВ).

• Измерительные входы 1 А, 5 А, 10 А, напрямую или через трансформатор
• Измерительный вход 60 мВ для внеш. Шунт
• Автоматическое обнаружение переменного/постоянного тока
• Контроль максимального или минимального тока
• Диапазон регулировки 10…100 % I _N
• Регулируемый гистерезис 5…50 %
• Задержка запуска 1…20 с (вход разрешен)
• Задержка переключения 0,1…10 с для затухания коротких пиков
• Релейный выход 2 перекидных контакта (co)
• Режим работы или замкнутой цепи для реле, выбираемых перемычкой

Технические характеристики

Напряжение питания Us

^…….

AC/DC 24-240 В, <3 Вт, <5 ВА
(AC 20-264 В, DC 20,4. ..297 В)



релейный выход

^…….

2 переключающих контакта



условия испытаний

…….

см. общие технические данные



функция

^…….

Максимальный или минимальный ток постоянного или переменного тока (1-фазный)



3 частота из 900 измеряемый ток

^…….

0 / 40 … 400 Гц



внутреннее сопротивление

^…….

60 мВ: 4 A 0,1 Ом, 5 А: 20 мОм, 10 А: 10 мОм



перегрузочная способность/постоянно

^…….

60 мВ: 10 В, 1 А: 2 А, 5 А: 7,5 А, 10 А: 11 А



макс. 10s

^…….

60 мВ: 10 В, 1 А: 5 А, 5 А: 15 А, 10 А: 20 А



точка переключения

^{…… .}

Регулируемый10 … 100% I _N

Гистерезис

^.
