Автомобильные реле: как устроены, как их выбирать и проверять

Как устроено и применяется реле

Как известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые».

Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

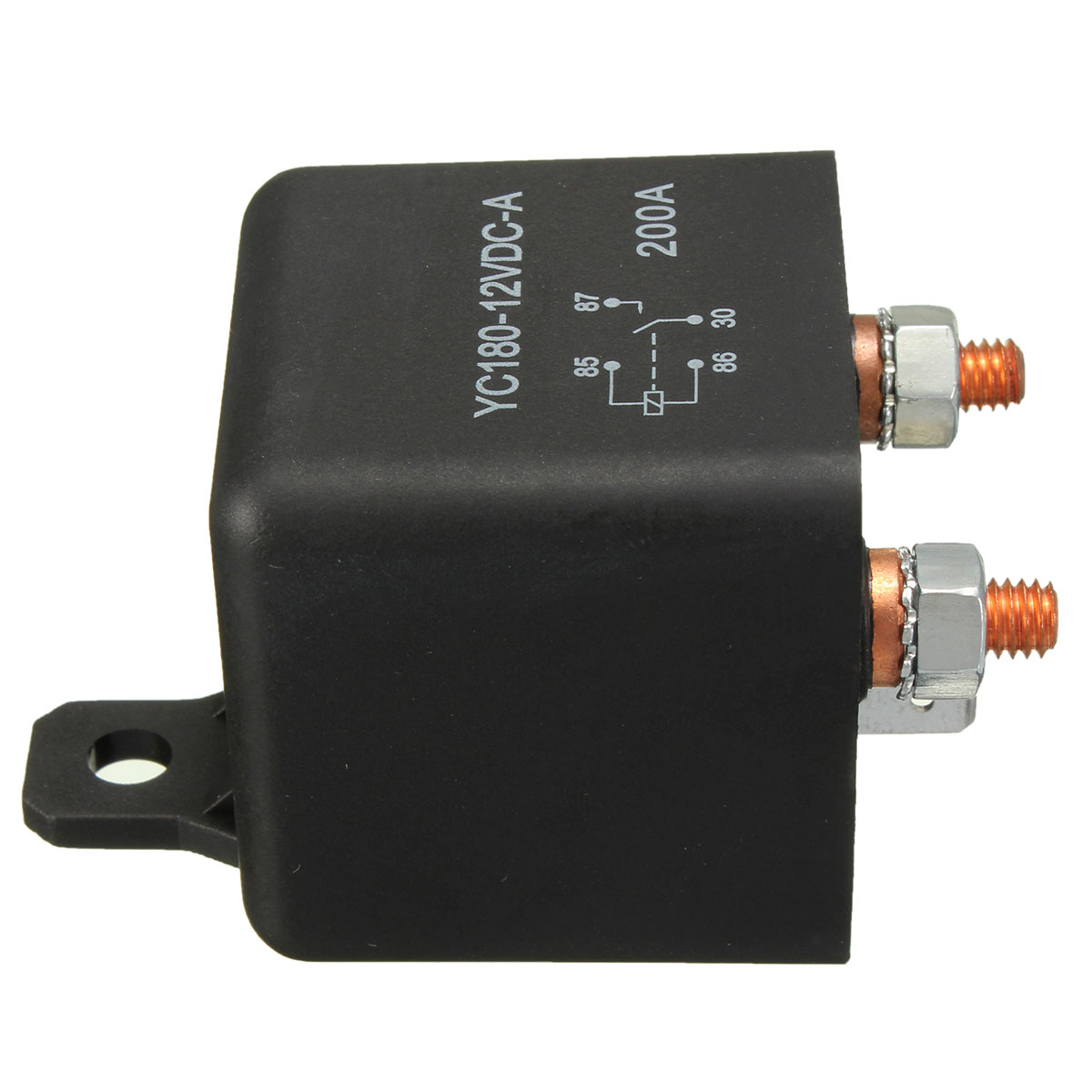

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей.

Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение срабатывания

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Коммутируемый ток

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Нумерация выводов

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Материал и тип выводов

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов).

Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Плюс и минус питания

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля.

Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Реле с диодом параллельно катушке

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Температура корпуса

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Как работает автомобильное реле и зачем оно нужно ?

 О том, что в автомобиле есть какие-то реле и предохранители знает каждый маломальский автолюбитель. Ведь при электрической неисправности в авто, в первую очередь проверяют блок реле и предохранителей! Так чем же особенные эти реле, как они работают и в чем их суть? Так ли уж они нужны и незаменимы? Об этом я и расскажу в статье.
Раз уж они, то есть реле есть в машине, то они зачем-то нужны. И именно с предназначения реле в автомобиле и хотелось начать. У реле есть несколько задач и функций.

Зачем нужно реле в автомобиле

 Во-первых, самое главное, это возможность управлять силовыми токами для питающих нагрузок. То есть когда входной сигнал на реле буквально несколько мА, на выходе уже получаем несколько десятков Ампер. Нет, реле не усиливает сигнал, оно лишь коммутирует токи, об этом чуть далее, когда дело дойдет до принципа работы.
 Во-вторых, реле может функционально переключать нагрузку между 2 и более разными электрическими цепями, при этом делать это от 1 управляющего сигнала. То есть на входе имеем опять 1 входное напряжение в несколько мА, а силовые контакты переключаются между собой для разных цепей. Скажем, работали фары ближнего света, а включились фары дальнего света.
 Третье, реле за счет своего звукового сигнала срабатывания, позволяет с высокой степенью вероятности диагностировать его правильную работу и как следствие работу питающей цепи. То есть если есть сигнал, то скорее всего напряжение в питающей цепи тоже есть. Если щелчка нет, то надо бы проверить предохранитель! Также звук реле при включении указателей поворота указывает на то, что они скорее всего работают, что важно при перестроении. А при частом срабатывании указателя поворотов, указывают на перегоревшую лампу.
 Четвертое, это уже как следствие… За счет управления силовыми сигналами позволяют сэкономить на медной проводке в машине, так как блок реле чаще всего установлен в моторном отсеке, ближе к силовым управляющим цепям. То есть до него идут тонкие медные провода, от органов управления в салоне, а выходят толстые до силовых нагрузок в моторном отсеке. (фары, реле замка зажигания, подогреватели дизеля…)

Как работает автомобильное реле (четырех- и пятиконтактное)

Реле один из первых радиоэлементов, которые изобрели люди! Еще с тех пор как Фарадей открыл особенности тока самоиндукции 1831 год, то есть выяснил, что ток в проводнике создает электромагнитное поле, способное притягивать намагничивающиеся материалы, именно с этого времени уже и были все предпосылки к тому, чтобы кто-то воспользовался этим и создал реле! Собственно это и было создано примерно в тоже время, и упомянуто впервые в патенте Морзе, того самого который придумал телеграф (1838 г.). А теперь и мы по стопам великих разберемся с работой автомобильного реле, которое не особо отличается от того, что придумали в позапрошлом веке.
Итак, есть катушка намотанная на сердечнике. При прохождении тока через провод в нем образуется электрическое поле. За счет большого количества намотанных в одном направлении проводов электрическое поле складывается и усиливается. Это поле способно притягивать намагничивающийся материал, но как вы поняли, лишь в момент пока ток течет в проводниках, то есть в катушке. И вот ток течет, магнитное поле создается, срабатывает группа контактов, притягиваемых этим полем…
Здесь пришло время уже обратиться к иллюстрации.

Еще раз. Как только создается электромагнитное поле, то оно и притягивает исполнительный элемент, связанный с контактами. В итоге они замыкаются, либо размыкаются. Так и происходит коммутация силовых цепей, о которой я говорил ранее.
Тут уж фантазия конструкторов реле или здравый прагматизм будут диктовать, сколько контактов нам необходимо коммутировать в том или ином случае. Отсюда реле может получиться и четырехконтактным, где 2 контакта это питание катушки и 2 это те, что коммутируются. 5 контактные, когда 2 контакта для питания катушки и 3 для переключения между собой. И тому подобные вариации…

Обозначение автомобильного реле на схеме, как подключить

После того как прояснилось все с принципом работы, можно перейти к формальностям. К тому, как же обозначается реле на схеме или как его зарисовывать при создании таких схем.
Реле на схеме обозначается как катушка, это прямоугольник с двумя выводами и отдельно группа контактов. То есть сколько контактов, столько и рисуем их на схеме. Здесь схема описывает не только количество контактов, но и их положение. У реле оно бывает нормально замкнутое (НЗ) или нормально разомкнутое (НР). Если при отсутствии напряжения на катушке реле контакты разомкнуты, то реле нормально разомкнутое…

Часто схема подключения есть прям на корпусе самого реле. При этом имеются и общепринятые стандарты. 85, 86 — выводы это питание катушки, при этом 85 подключается на «+».

В большинстве случаев изменение подключения между 85 и 86 контактами не принципиально, но если реле с защитой от индукционного тока, стоит диод, то 85 только на плюс, иначе будет КЗ!!!

 30 – это контакт для силового входящего сигнала и 87, 87а — выходящие коммутируемые силовые контакты.

* — типовая схема подключения реле.

Характеристики автомобильного реле

Так как реле призвано работать с высокими токами, то одной из важных характеристик является ток, с которым оно может работать. То есть встречается маркировка 20А, 30 А, 40 А и более. На этот показатель необходимо обращать внимание при подборе реле для нагрузки известной мощности. Ведь такие большие токи при бортовом напряжении в 12 вольт на самом деле выдают не такую уж большую итоговую мощность. То есть если у нас лампы на фарах по 55 Вт, то в сумме 110 Вт. По формуле P=U*I, получается ток 110:12=9,1 А. В итоге получается, что одно реле может разом коммутировать 2 группы фар, не более. Если это целая «люстра» то ток реле выбираем исходя из мощности нагрузки, используя формулу выше.. Пример приведен.

Как проверить работу автомобильного реле

 Осталось упомянуть о том, как же проверить реле. Самое простое, о чем уже говорил, это услышать звук срабатывания. Если он есть, то реле, скорее всего, ни причем в вашей неисправности. Однако «слова скорее» всего здесь не случайны. Контакты реле могут вполне подгореть, в итоге реле перестанет коммутировать цепи, то есть выполнять свои основные задачи. Проверить отсутствие сопротивления можно как никогда использованием тривиального мультиметра. Ставим на прозвонку сопротивления и проверяем. На катушке несколько Ом, на группе контактов и того меньше 0-1 Ом.
Собственно теперь вы знаете куда больше, чем до того как начали читать эту статью, осталось лишь все еще раз повторить в видео.

Как работают реле в автомобиле

На чтение 6 мин. Просмотров 3.4k. Обновлено

Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое – реле?

Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее. Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.

Что такое реле?

Автомобильное реле с четырьмя контактами – самое распространенное

Реле – это устройство, которое позволяет замыкать или размыкать электрическую цепь по определенному сигналу. В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно?

Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой.

Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт. Их две, а это значит, что общая мощность уже 110 Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти 110 Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым. Поместить его в подрулевой выключатель (как, например, на японских машинах) вряд ли бы удалось.

Если учесть, что мощных потребителей немало даже в классических «Жигулях» (вентилятор охлаждения двигателя, фары, подогрев заднего стекла, стартер), то в салон пришлось бы проводить огромное количество толстенных проводов и делать мощные органы управления.

От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство.

Как устроено реле?

Основа реле – электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта. Два из них – питание электромагнита, остальные – питание подключенного через реле потребителя (например, подогрева заднего стекла). Эти контакты имеют свои названия – управляющая цепь и силовая цепь (или управляющие контакты и силовые контакты). Соответственно силовая цепь – это мощные контакты, которые пропускают через себя ток для потребителя (например 110 Ватт для фар головного света). Управляющая же цепь – работает со слабым током и предназначена для питания электромагнита. При этом на один (определенный) контакт электромагнита подается «плюс», а второй контакт – «масса», то есть он, как правило, соединяется с кузовом автомобиля.

На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.

Реле бывают не только с четырьмя контактами (два управляющих, два силовых), но и с большим их количеством. Однако, в большинстве случаев, в машинах применяются все-таки 4-х контактные реле.

Как работает автомобильное реле?

Принцип действия реле

Электромагнит, находящийся внутри реле, срабатывает при подаче напряжения на определенный контакт и притягивает к себе подпружиненную перемычку. Перемещаясь в другое положение под действием магнита, эта перемычка замыкает контакты силовой цепи. Получается, что мощные провода «разорванные» на две части фактически «соединяются» внутри реле и по ним начинает идти ток, питая потребитель.

Главная прелесть этой конструкции в том, что электромагнит, требует очень маленькое напряжение для своей работы. А оно подается из салона от красивых и небольших кнопок или крутилок. Эти далеко не мощные органы управления уже не подвержены большим токовым нагрузкам, а всего лишь подают слабый сигнал на магнит.

Когда мы включаем те же фары, на самом деле сначала включаются не лампочки в фарах, а электромагнит в реле. Он тянет к себе перемычку и уже она подключает фары. Соответственно, при выключении фар в салоне автомобиля, напряжение на электромагните пропадает, перемычка под действием пружинки возвращается обратно и размыкает силовые контакты. Все это происходит почти моментально и сопровождается щелчком. Наверное, все слышали, как при включении «поворотников» в салоне, из-под торпеды, начинают раздаваться мерные щелчки. Это перемычка внутри реле то притягивается, то отпускается магнитом и “стучит”.

Схема подключения фар через реле иногда приводит к странной неисправности, которая заставляет задуматься новичков: фары после выключения продолжают светиться. Это происходит из-за образования нагара на силовых контактах внутри реле и прилипания к ним перемычки. То есть, когда мы отключаем фары, исчезает напряжение с электромагнита и перемычка должна возвратиться обратно, отключив фары, но не может, потому что залипла.

В этом случае можно или отключить аккумулятор и потом разобраться с реле или снять с реле хотя бы один силовой контакт. Фары при этом погаснут. Главное – если снятый контакт силовой и он один (не в составе колодки), его обязательно нужно заизолировать, чтобы не допустить короткого замыкания. Если к реле подключена колодка, то колодку тоже нужно снять и обмотать изолентой.  Как пользоваться изолентой?

Если реле фар установлено в монтажном блоке, вытащите его из блока. Дальше такое реле лучше заменить, потому что неисправность с нагаром контактов не исчезнет, а только будет ухудшаться. Рано или поздно вы забудете про «невыключенные» фары и аккумулятор разрядится. Почитайте также про то, как проверить реле в автомобиле.

Вторая полезность реле – возможность подключения к одной кнопке нескольких потребителей. Так, например, на некоторых автомобилях при включении подогрева заднего стекла включается еще и обогрев зеркал. При этом кнопка управляет только реле, а уже через него включается одновременно два потребителя.

Какие бывают реле в машине?

Реле контроля исправности ламп на “Десятке”. Внутри него – электронная схема, определяющая по величине проходящего тока целостность нитей лампочек.

Обычные реле делятся на нормально-разомкнутые и нормально-замкнутые. Эта классификация определяет, в каком состоянии находится та самая перемычка, когда электромагнит обесточен. То есть, если при выключенном состоянии магнита, силовые контакты не замкнуты, то реле – нормально-разомкнутое. Замыкается оно только в момент подключения магнита.

Именно такие реле используются в автомобилях. В современных авто, при помощи реле подключаются фары, стартер, звуковой сигнал, блок управления двигателем, бензонасос, электроусилитель руля и прочее оборудование.

Кроме простых реле существуют еще и реле с внутренней электронной схемой, которая сама управляет электромагнитом. Самый яркий пример – реле «поворотников». Внутри него есть схема, которая обеспечивает включение-выключение электромагнита с определенной частотой. Благодаря этому и мигают «поворотники». Реле само создает эффект включения-выключения после того как мы запустим его работу перемещением соответствующего подрулевого выключателя.

устройство, типы, зачем нужно, описание работы

Реле – это переключатель. Причем не совсем обычный. Когда в подъезде лампочка загорается от звука шагов, это не волшебство, это работает реле. В этой статье расскажем о назначении реле и принципе его работы.

Существует очень много типов и классификаций реле. Но мы поговорим не только о них, но и о том, что такое реле и как оно работает. Поехали!

Что такое реле

Определение реле таково:

Реле – это электромагнитное коммутационное устройство, предназначенное для установки и разрыва соединений в электрических цепях. Реле срабатывает при скачкообразном изменении входной величины.

Говоря проще, когда входная величина меняется (ток, напряжение), реле замыкает или размыкает цепь. При этом в зависимости от типа реле входная величина не обязательно имеет электрическую природу.

Слово «реле» происходит от французского relay. Это понятие обозначало смену почтовых лошадей или передачу эстафеты.

Как работает реле?

Во-первых, вспомним Джозефа Генри, с именем которого связано понятие индуктивности. Провод, по которому течет ток, является магнитом. Если мы намотаем провод витками на сердечник, то получится катушка индуктивности.

Как катушка индуктивности ведет себя в цепи переменного тока? Если катушку включить в цепь, то фаза тока в цепи будет отставать от напряжения. Другими словами, при максимальном значении напряжения ток будет минимален и наоборот.

Это связано с тем, что когда катушка включена в цепь, в ней возникает ЭДС самоиндукции, которая препятствует росту основного тока через катушку.

Теперь вернемся к реле. Простейшее электромагнитное реле состоит из электромагнита (катушки), якоря и соединяющих элементов. При подаче электрического тока на катушку она притягивает якорь с контактом, который замыкает цепь.

Чтобы представить все это, посмотрим на рисунок:

Устройство и вид электромагнитного реле

Здесь 1 — катушка, 2 — якорь, 3 — коммутационные контакты.

Реле имеет две цепи: управляющую и управляемую. Управляющая цепь – это цепь, через которую ток подается на катушку. Управляемая – цепь, которую и замыкает якорь при срабатывании реле.

Таким образом, реле позволяет контролировать большие токи в управляемой цепи при помощи слаботочной управляющей цепи.

На каждом реле есть обозначения контактов управляемой и управляющей цепи. Также на корпусе изделия указаны значения тока и напряжения, на которые рассчитано реле.

Обозначения на корпусе реле

Электромагнитное реле, рассмотренное выше, не работает мгновенно. После подачи тока на катушку должно пройти какое-то время, и лишь потом реле сработает. Это связано с таким явлением, как гистерезис. Гистерезис переводится с латинского как отставание или запаздывание.

Мы уже говорили про ЭДС самоиндукции, возникающую в катушке. Когда реле включается в цепь, в катушке начинает течь ток, но сила тока нарастает постепенно. Нарастание тока в катушке можно представить в виде петли гистерезиса. Когда нужное значение силы тока достигнуто, реле срабатывает.

По этой причине реле не используются в самой быстродействующей аппаратуре, где время срабатывания должно быть сведено практически к нулю.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Типы реле

В зависимости от входной величины, на которую реагирует реле, бывают:

  • реле тока;
  • реле напряжения;
  • реле частоты;
  • реле мощности.

Также в зависимости от принципа действия различают:

  • электромагнитные реле;
  • магнитоэлектрические реле;
  • тепловые реле;
  • индукционные реле;
  • полупроводниковые реле.

Применение реле

В основном реле применяются для защиты силовой аппаратуры от перенапряжений, в электронике автомобилей. Реле также присутствуют во многих бытовых приборах. В чайнике используется тепловое реле. В каждом холодильнике есть пусковое реле.

Джозеф Генри изобрел реле в 1835 году. Первые реле нашли свое предназначение в телеграфии.

Например, логично предположить, что реле тока служит для контроля силы тока в цепи.

Так, при перегрузках на электродвигателе включается реле тока, которое своими контактами включает реле времени. По прошествии допустимого времени работы двигателя в режиме перегрузки реле времени разрывает цепь.

Блок реле тока

Конечно, сначала все это может показаться сложным и запутанным. Однако если начать разбираться и приложить немного усилий, вы в скором времени сами сможете не только рассказать про устройство и принцип действия реле, но и успешно заняться его подключением. А в будущем, возможно, стать специалистом по релейной защите.

Когда есть студенческий сервис, специалисты которого готовы оказать помощь в любое время, больше не нужно бояться трудных предметов и строгих преподавателей.

Напоследок видео, в котором подробно, наглядно и просто рассказывается о том, как работает реле:

принцип работы и какие бывают

20:20             Главная страница » Разное

Технологии постоянно развиваются, авто обрастают количеством новых функций и возможностей. Но один из компонентов, механизм, который присутствует в большей части электроцепей, остался неизменен – это реле. Что о них надо знать автомобилисту?

Принцип работы реле

Значимые потребители тока в машине не могут включаться за счет нажатия небольшой клавиши. Она должна быть соответствующей – крупной, четко фиксирующейся в позициях вкл и выкл. В дизайне современного авто такие переключатели сложно представить. Поэтому роль силовых коммутаторов играют реле, смонтированные в релейный блок. И уже ими мы управляем, нажимая на мелкие кнопочки, которые с легкостью вписываются в дизайн современных авто. Если они выйдут из строя – купить блоки реле и предохранителей всегда можно по доступным ценам купить в магазине автоэлектрики.

В каждом реле есть электромагнит, на который приходит слабый сигнал от нажавшего кнопку автомобилиста. За счет этого магнита замыкаются силовые контакты, которые и запускают электроцепь.

Разновидности реле

В машинах стоят разные типы реле – с двумя замыкающимися контактами и с тремя переключающимися. Последний случай – это когда при активации реле один контакт подключается к общему, а другой от него отсоединяется.

Делают и реле в герметичных корпусах. Покрытые компаундом, они надежно работают даже при установке рядом с фарами.

Если стоит необходимость в коммутации значительных токов, применяются реле несколько иного размера. Технически они такие же, однако у контактов тут площадь больше, крепление проводов – под болты M6 и крупнее. Обычно такие реле используются на разнообразной спецтехнике, где они нужны для активации мощных потребителей.

Главные характеристики

  • Напряжение. Обозначается на реле. Это 12 вольт – усредненный показатель.
  • Максимальный ток. Обозначается на реле, измеряется в амперах, от него зависит, при каком токе реле может функционировать без перегрева. Даже самые маленькие реле выдерживают 15 ампер, а обычно еще больше – от 20 до 40 ампер. Иногда указывают двойной ток – он обозначает работу в кратковременном и долговременном режимах соответственно.
  • Материал выводов. Контакты бывают желтые, белые, красноватые. Красные и желтые – это медные и латунные, белые – никелированная сталь.

Если вам потребовались блоки реле, загляните в магазин автоэлектрики https://klemma.ru/.

Что такое реле стартера?

  • 18658 просмотров

Посмотреть реле стартера в каталоге «АВТОмаркет Интерком»

Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться. Реле стартера считают простым прибором. Но в случае, когда он по каким-то причинам не работает, то автомобиль просто не завести, особенно если вы ездите на машине с коробкой автомат.

 Как устроено реле стартера и каким образом оно работает?

Втягивающее реле в стартере является частью зацепления венца маховика с бендиксом. Электромагнитизм – это основные принципы его работы. На сердечник в виде полой трубки, в которой помещён якорь, намотана специальная проволока-обмотка. Ток в катушке активизирует специальное электромагнитное поле, под влиянием которого якорь начинает входить в сам сердечник.

У стартера в состав втягивающего реле входят разные корпуса, якоря, магниты с 2-мя обмотками, возвращающая пружина и специальные контакты. Магнит внешне выглядит в виде двух катушек: одна катушка держит, другая втягивает. Та катушка, которая удерживает объединена с выводом управления и стыкуется с корпусом. Втягивающая — с клеммой управления и электрическим двигателем.

Когда питается контакт управления стартера, в катушке наводится магнитная индукция, которая может создать магнитное поле. Оно действует на якорь, который начинает работать с возвратной пружиной — сжимать ее. Тут же якорь начинает крутить бендикс, который соединяет стартер с автомобильным аккумулятором автомобиля (АКБ).

В то время, когда замыкание контактов, втягивающая обмотка запитывается от плюсовой клеммы. В итого, ток перестаёт генерироваться на катушке, но якорь продолжает оставаться внутри под воздействием созданного поля удерживающей катушки. После запуска двигателя питание отключается и возвратная пружина выталкивает якорь на исходную позицию. Контакты размыкаются и бендикс выходит из зацепления.

Неисправности втягивающего реле

Главной причиной, по которой реле ломается и становится неисправным – это выход из строя контактных пластин в самом реле, сгорание обмотки, усталость и неисправность самих материалов. Как можно узнать, что втягивающее реле неисправно?

1.  После того, как вы завели автомобиль, стартер не выключается, и так же быстро вращается. Появляется характерный звук – жужжание.

2.  После включения зажигания в стартовое положение щелчок включения можно услышать, но вращения нет.

3.  Автомобильный стартер после запуска начинает крутиться, но в холостую – он не вращает двигатель автомобиля.

 Зачем служит реле стартера мы вам рассказали, если вам требуются новые автозапчасти для электрооборудования автомобиля, то обратитесь в магазины запчастей для иномарок и автомобилей ваз компании «АВТОмаркет Интерком». Для замены реле в автомобиле обратитесь в наш /»>автосервис на ул. Пономарева, 25.

Реле включения ближнего и дальнего света фар

Практически все автомобили оборудованы электронными или электромагнитными реле. Дело в том, что приборы, которым свойственно потребление слишком большого тока, могут запросто подпалить контакты, из-за чего нарушается работа самого прибора. Чтобы этого не произошло, в автомобилях стали применять реле. В этой статье мы раскроем, что такое реле ближнего и дальнего света, как узнать о его неисправности и как выполнить замену?

Что такое реле включения света фар и где оно располагается?



Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной. Дело в том, что аккумуляторная батарея и генератор являются источниками большого тока. При повышении силы тока в цепи повышается и температура проводников. Неблаготворно это сказывается на контактах переключателей, которые попросту обгорают. Площадь поверхности соприкосновения контактов нарушается, а значит, увеличивается электрическое сопротивление. Как результат – электрический прибор не работает.

Уменьшение силы тока возможно лишь при применении аккумуляторов с низким напряжением. Однако, низкое напряжение, в настоящее время, не позволяет осуществить запуск двигателя и работу многих потребителей, поэтому данный способ является неприемлемым.

Решением проблемы становится применение специальных реле. При замыкании контактов переключателя электрического приемника, первым под ток встает реле, которое уменьшает силу тока и замыкает электрическую цепь своими контактами. На старых автомобилях применялись электромагнитные реле, основным элементом которых являлась катушка с сердечником. Постепенно, их вытеснили электронные реле, построенные на полупроводниковых элементах.

.

Основные неисправности реле



О неисправностях реле можно судить, если фары внезапно перестали работать. Первым делом, необходимо проверить предохранитель, отвечающий за данную электрическую цепь. Если он не перегорел, производится проверка ламп с помощью прямого подключения к аккумулятору. Обычно, если отказываются работать все лампы – то можно с уверенностью считать, что проблема касается только реле света.

Во всех автомобилях применяются два реле. Первое отвечает за работу ближнего света фар, второе – обеспечивает работу дальнего света. Включение габаритных огней может контролироваться либо отдельным реле, либо подключается к одному из двух других. В процессе переключения света работа устройства сопровождается характерным щелчком, которое говорит о работе устройства и о том, что свет действительно переключился.

Как поменять реле фар своими руками?

Если не работает ближний свет, найдите реле соответствующей номенклатуры и вытащите его. Установка реле зависит от марки автомобиля. В одних, для этого предусмотрен специальный монтажный блок, а в автомобилях раннего выпуска реле крепится к кузову посредством «массы». Если в случае с первым все понятно, то второе необходимо вначале освободить от контактных проводов, затем выкрутить массу. Перед проведением работ, обязательно отключите «минусовую» клемму аккумулятора.

На место реле ближнего света установите другое реле, например, дальнего света и проверьте работоспособность оптического прибора. Если ближний свет заработал, значит, реле необходимо заменить. Делается это достаточно просто: на место старого устанавливается новое и подключается, аналогично старому элементу.

Та же проверка может осуществляться и в отношении других режимов работы оптики автомобиля. При проведении диагностики, самое главное – обратить внимание на обозначения и маркировки устройств. Если значения тока заметно различаются, то проверять работоспособность ближнего света с помощью реле дальнего света не допускается. В этом случае, лучше всего, приобрести новое и попробовать включить ближний свет уже с помощью него.

Если после смены реле, ближний свет по-прежнему не работает, значит, реле исправно и проблему стоит искать в проводке, устройствах защиты цепи или в самих лампах соответствующего режима работы света.

Это все, что нужно знать о реле ближнего и дальнего света. Как видите, диагностику и замену устройств выполнять не сложно, а потому можно обойтись без автоэлектрика и сэкономить определенную сумму. Желаем вам удачи на дорогах!

Руководство по автомобильным реле

— Что такое автомобильное реле?

Что такое реле?

Что такое автомобильное реле? Проще говоря, автомобильное реле — это переключатель с электронным управлением. В автомобильной промышленности чаще всего используется переключатель с электромеханическим приводом. Они встречаются во всех типах транспортных средств — легковых, грузовых, фургонах, прицепах и лодках. Они используют электромагнитное устройство для механического управления переключателем, чтобы замкнуть или разорвать электрическую цепь.Тип реле, наиболее часто используемый в автомобильной промышленности, представляет собой небольшой блок в форме куба, известный как стандартное реле или мини-реле .


Применение и преимущества автомобильных реле:

1: Коммутация сильноточных цепей:

Наиболее распространенное применение автомобильных реле, см. Сборник, — переключение сильноточной цепи с помощью слаботочной цепи.Это приложение вступает в игру, когда линейный переключатель не может выдерживать ток, необходимый для переключения сильноточной электрической системы. Например, этот сценарий может наблюдаться во время работы набора мощных рабочих фонарей. Если рабочие фонари подключены к свету при включении фар, они могут превысить мощность существующего ткацкого станка. Автомобильное реле может решить эту проблему.

2: активация нескольких цепей с помощью одного переключателя

Ключевым преимуществом использования реле является то, что оно позволяет активировать несколько цепей с помощью одного переключателя.Один вход в электрической системе может использоваться для активации и срабатывания нескольких реле, установленных в электрической цепи. Эти реле могут затем замкнуть / разорвать несколько цепей и, следовательно, выполнять несколько функций при одном входном сигнале. Простым реальным примером этого множественного действия с помощью одного переключателя является система центрального замка в автомобиле — нажатие одной кнопки приводит к запиранию или отпиранию всех дверных замков. Просто, быстро и эффективно.


3: Выполнение логических функций

Хотя в последнее время автомобильные реле были в значительной степени заменены электронными модулями OEM, они также могут использоваться для выполнения логических операций.Автоматические реле могут использоваться для выполнения как простых, так и более сложных логических задач, таких как — мгновенные входы и функции, управляемые по времени, например, — управление временем работы щеток стеклоочистителей и временная задержка внутреннего освещения. Хотя производители в основном перешли на программируемую логику для этих задач, реле предлагают простую и дешевую альтернативу. Автолюбителям может быть проще, дешевле и привлекательнее установить реле для управления простой логической функцией.

4: Экономьте деньги

Сильноточные компоненты электрических цепей дороги.Слаботочные компоненты намного дешевле. Использование автоматического реле означает, что вы можете ограничить установку силовых цепей теми частями системы, для которых это необходимо. Затем я устанавливаю реле в критических точках, а оставшуюся часть цепи можно дополнить более недорогими слаботочными компонентами. Это помогает снизить затраты. Все довольны!

Как работает реле?

Структура электромагнитного реле:

Электромагнитное реле состоит из катушки с проволокой, намотанной на сердечник из мягкого железа, известный как соленоид.Он имеет подвижный железный якорь, железное ярмо с низким сопротивлением и набор контактов. В зависимости от конструкции и функции реле может быть несколько наборов контактов. К ярму прикреплен шарнирный якорь, который соединен с подвижными контактами.

ЧИТАТЬ СЛЕДУЮЩИЙ:

Работа механизма реле переключения:

Пружина удерживает якорь в нужном положении, и когда реле обесточивается, в магнитной цепи создается воздушный зазор.Это условие обеспечивает физическое замыкание и размыкание контактов. В автомобильном реле с двумя контактами это будет означать, что один контакт разомкнут, а другой замкнут. Различные реле могут иметь большее / меньшее количество контактов в зависимости от конструкции. Когда электрический ток подается на соленоид, создается магнитное поле. Это поле запускает якорь, и возникающее в результате движение контактов либо замыкает, либо размыкает цепь.

Типы реле:

Несмотря на то, что на рынке существует множество различных типов автомобильных реле, в автомобильной промышленности наиболее часто используются два типа реле включения и выключения и переключающие реле .


замыкающие и размыкающие реле: Реле замыкания и размыкания

A имеет четыре контактных вывода и одну сильноточную цепь. Контакт в замыкающем или размыкающем реле может быть нормально разомкнутым (NO) или нормально замкнутым (NC). Открытое или закрытое положение реле зависит от его конструкции и контролируется тем, находится ли реле в состоянии покоя или под напряжением. У нормально разомкнутого реле (NO) в состоянии покоя контакт разомкнут — он разомкнут. Обратное верно для нормально замкнутого (NC) реле.Нормально замкнутое реле в состоянии покоя имеет замкнутый контакт. Обычно реле переключается вручную с помощью нажимного или тумблерного переключателя — повседневным примером этого является переключатель зажигания автомобиля, используемый для запуска двигателя.


Реле переключения:

Переключающее реле состоит из двух цепей вместо одной и с пятью контактами, а не с четырьмя. Вместо замыкания и размыкания одной цепи высокого напряжения он чередует замыкание и размыкание двух цепей — «переключая», какая цепь разомкнута или замкнута.Типичный пример использования переключающего реле можно увидеть в работе фар автомобиля. Реле может переключаться между цепями для включения дальнего или ближнего света по мере необходимости. Другой повседневный пример — автомобильная система кондиционирования. Переключающее реле используется для активации системы отопления / охлаждения в зависимости от того, где установлен термостат. Один или другой будет работать, и никогда оба одновременно.


Однополюсный одинарный бросок против однополюсного двойного заброса: Реле включения и выключения

иногда называют однополюсными одноходовыми реле.Реле переключения иногда называют однополюсными реле двойного действия. Хотя существуют и другие типы реле — переключение и замыкание и размыкание, наиболее часто используются в автомобильной промышленности.

Терминология катушки реле и контактов:

Клеммы реле пронумерованы с использованием системы идентификации, известной как DIN 72552. Эта система была разработана в автомобильной промышленности Германии и с тех пор принята во всем мире в качестве стандартного метода маркировки и идентификации электрических клемм.DIN 72552 присваивает числовой код, который четко определяет функцию каждого контакта / клеммы в реле. В таблице ниже показаны коды, используемые в автомобильных реле.

  • 85 Отрицательная катушка реле
  • 86 Положительная катушка реле
  • 87 Общий контакт
  • 87a Нормально замкнутый контакт (NC)
  • 87b Нормально открытый контакт (NO)
  • 88 Общий контакт 2
  • 88a Нормально замкнутый контакт 2
  • 88b Нормально открытый контакт 2
  • 30 Подача / Линия Вход Положительный
Диоды и резисторы в реле

Некоторые автомобильные реле имеют встроенные диоды или резисторы. Эти устройства помогают подавить скачки напряжения на катушке и защитить электронную схему.

Защита диодного реле:

При снятии напряжения и обесточивании реле магнитное поле разрушается. Это может привести к скачку напряжения в обратном направлении. Эти слабые скачки тока могут иметь очень высокое напряжение, часто до 100 вольт. Чтобы предотвратить повреждение чувствительной электронной схемы, расположенной на входе, поперек катушки может быть установлен диод. Диод поглощает и рассеивает мгновенные всплески напряжения и защищает от повреждений на входе.


Релейная защита резистора: Для обеспечения защиты можно использовать резисторы

, аналогичные диодам в предыдущем примере. Они также могут поглощать скачки напряжения, возникающие в результате внезапного коллапса магнитного поля. Однако резистор пропускает небольшой ток и не так эффективен, как диод, в поглощении скачков напряжения. Преимущество резистора перед диодом состоит в том, что он не чувствителен к полярности, и 12 В можно подключать к клемме 85 или 86 ( согласно DIN 72552 ).

Micro Relay v Стандартное реле — в чем разница?

Микрореле — это уменьшенная версия более популярного стандартного реле, которое используется, когда пространство ограничено. Обратите внимание, что стандартное реле также иногда называют «мини-реле». Микрореле более компактны, чем стандартный размер, и являются идеальным выбором, когда вам нужно сэкономить место — например, в блоке предохранителей банкомата, оборудованном мини-предохранителями. Они имеют меньшую прямоугольную форму по сравнению с квадратным кубом стандартного реле.Автомобильные микрореле используют другую систему идентификации номеров клемм по сравнению со стандартными мини-реле. См. Список ниже для нумерации клемм микрореле:

  • 1 : (4,8 мм) Катушка
  • 2 : (4,8 мм) Катушка
  • 3 : (6,3 мм) Общее подключение к клеммам
  • 4 : (4,8 мм) нормально закрытый (NC)
  • 5 : (6,3 мм) нормально открытый (НО)
Реле в автомобилях:

Типичный автомобиль может содержать до двадцати автомобильных реле, и они могут быть расположены по всему автомобилю. Однако обычно они устанавливаются в моторном отсеке за боковыми панелями и под приборной панелью. Крышки блока предохранителей часто имеют электрическую схему, детализирующую положение и расположение предохранителей и автоматических реле внутри блока.

Это должно ответить на вопрос, который мы слышали так много раз — что такое реле в машине?

  • Магазин фонарей и аксессуаров для грузовиков и трейлеров: Нажмите здесь

Как работают автомобильные реле?

Реле

— это переключатели, управляемые от источника электроэнергии, такие как другой переключатель, компьютер или модуль управления.Назначение автомобильного реле — автоматизировать эту мощность для включения и выключения электрических цепей в определенное время. Однако реальное преимущество реле — это не просто автоматизация; они также обеспечивают возможность переключать несколько цепей , включая различные типы напряжения, в одном и том же реле в одно и то же время.

Релейные переключатели

12 В постоянного тока — лучшее решение для приложений с полным напряжением, поскольку они позволяют цепи с низким током управлять цепью с большим током, такой как звуковой сигнал автомобиля, фары, вспомогательные лампы, двигатели вентиляторов, двигатели нагнетателей и бесчисленное количество единиц оборудования. существующие на транспортных средствах сегодня.

Как устроено реле?

Если вы откроете реле, вы увидите катушку электромагнита, переключатель и пружину. Пружина удерживает переключатель в этом положении до тех пор, пока через катушку не пройдет ток. Затем катушка генерирует магнитное поле, которое включает и выключает переключатель.

Глядя на схему ниже, вы можете увидеть распиновку типичного реле на 12 В. Обратите внимание, что каждый вывод пронумерован. 85 и 86 — это контакты катушки, а 30, 87 и 87a — контакты переключателя.

87 и 87a — это два контакта, к которым будет подключаться 30. Если катушка не активирована, 30 всегда будет подключен к 87a. Вы можете думать об этом как о выключателе в положении ВЫКЛ. Когда на катушку подается ток, 30 подключается к контакту 87. Самое замечательное в реле то, что вы можете установить 87 и 87a либо открытыми, либо закрытыми, в зависимости от того, как вам нужно, чтобы переключатель работал. Если вам нужно замкнутое реле, вам нужно подключить к 87a. Если вам нужно реле с нормально разомкнутыми контактами, подключитесь к 87.

Хотя большинство реле имеют маркировку внизу, вы всегда можете найти 30 контактов, установленных перпендикулярно другим контактам, для простой идентификации источника питания .

Понимая, что 85 и 86 являются выводами катушки, эти контакты будут передавать ток через свою катушку. Один из них будет использоваться для заземления вашего тока, а другой будет подключен к аксессуару или вашей точке тока.

87 и 87a будут подключены к вашим управляемым аксессуарам, которые вы хотите включать и выключать с помощью реле.

Тогда

30 будет контактом, подключенным к вашей батарее.

Типы автомобильных реле

  1. Изменить
  2. нормально открытый
  3. В горшке
  4. Мигалка
  5. Юбка
  6. Задержка по времени
  7. Двойной открытый контакт

Этот список типов реле не является исчерпывающим, но является отличным началом для понимания доступных опций.

Чтобы узнать больше об этих различных типах реле, ознакомьтесь с публикацией в нашем блоге о типах реле.

технических советов от хот-родов Кэпп: зачем использовать реле?

Реле — это не что иное, как дистанционный переключатель, который использует электромагнит для замыкания набора контактных точек. Когда на магнит реле подается напряжение, точки замыкаются, и напряжение батареи проходит через главную цепь. Реле часто используются в цепях для уменьшения тока, протекающего через первичный переключатель управления.Выключатель, таймер или датчик относительно низкой силы тока могут использоваться для включения и выключения реле с гораздо большей мощностью. Еще одно основное применение реле — переход на галогенные фары на старых автомобилях. Потребляемый ток галогенов намного больше, чем рассчитаны штатные переключатели фар, что создает дополнительную нагрузку на переключатель фар. Это может вызвать преждевременный выход переключателя из строя. Еще одно необходимое применение реле — это установка электрического охлаждающего вентилятора. При прямом подключении без реле вся дополнительная нагрузка от вентилятора будет ложиться на переключатель, что снова приведет к преждевременному выходу из строя.

На рисунке выше показана последовательность подключения типичного реле. Здесь мы используем микрореле Bosch. Ваше реле может немного отличаться по внешнему виду и номерам клемм. Просто внесите правильные изменения в соединения.

Вот руководство по подключению реле:

  1. Отсоедините аккумулятор.
  2. Установите реле в доступном месте. Имейте в виду, что если реле будет располагаться в зоне, подверженной воздействию влаги, вам необходимо использовать водонепроницаемые соединения.
  3. Используя провод 12-14га и кольцевой соединитель, подключите один конец к клемме + 12В аккумуляторной батареи. Подсоедините другой конец провода с помощью лопатки к клемме № 3 реле. Между этими соединениями должен находиться встроенный предохранитель. Для правильного подключения используйте красный провод.
  4. Установите плоский соединитель на провод ПИТАНИЯ, идущий от аксессуара.
  5. Используя черный провод (16-24ga), обожмите коннектор с лопаткой на одном конце. Подключите его к клемме реле №2.
  6. Установите кольцевой соединитель на другой конец небольшого черного провода и подключите его к надежному заземлению, расположенному рядом с реле.
  7. Используя более длинный кусок провода, сожмите плоский разъем на одном конце и подключите его к клемме реле №1.
  8. Другой конец этого провода должен быть подключен к хорошему источнику коммутируемого питания.
  9. Если аксессуар, который вы добавляете, требует переключателя, вставьте переключатель в провод, идущий от клеммы №1 к источнику коммутируемого питания.
  10. Когда у вас все подключено, кроме клеммы № 5 (питание аксессуаров), снова подключите аккумулятор. Включите зажигание и проверьте клемму №5 с помощью мультиметра.Он должен читать + 12В или около того. Когда реле включено, вы услышите небольшой щелчок… это нормально. Теперь вы можете выключить зажигание и выполнить последнее подключение. Снова включите зажигание и проверьте свою работу.
  11. У вашего аксессуара также будет черный провод, который необходимо заземлить, прежде чем он заработает. Снова подключите заземление рядом с аксессуаром.

На следующей схеме показаны соединения для большинства реле:

Реле и их подключения могут отличаться.Определите, какое реле вы используете, и подключите его соответствующим образом. Компания Capp’s Hot Rods может поставлять реле, переключатели и качественную проводку. Позвоните нам по всем вопросам, связанным с проводкой.

Обладая более чем 40-летним совместным опытом реставрации, Capp’s Hot Rods перестраивает и восстанавливает модели As, Deuces, 33 года и старше, классические автомобили всех марок и моделей, а также маслкары. Компания Capp’s, расположенная в Вудленд-Хиллз, Калифорния, специализируется на комплексных услугах по электромонтажу, от ремонта до полной установки жгутов.Посетите их веб-сайт или позвоните по телефону 818-974-7530, чтобы получить дополнительную информацию или назначить встречу для вашего классического автомобиля. Вы также можете найти команду Каппа на встрече Pomona Swap Meet на Road 22, Spaces 22, 24 и 26.

Как проверить реле в автомобиле ❤️ Все, что вам нужно знать

Сегодня в любой машине на дороге есть ряд реле. Это общий термин, который описывает выключатель в вашем автомобиле, который имеет входную и выходную цепи. Он позволяет небольшим током управлять аксессуарами в вашем автомобиле, которые работают с большим током.Реле устраняет необходимость в более тяжелых переключателях и большем количестве проводов для работы этих устройств.

Авторемонт стоит ДОРОГОЙ


Правильно функционирующее реле использует электромагнитное устройство для перемещения переключателя таким образом, чтобы он размыкал или замыкал, или в этом случае замыкал или размыкал электрическую цепь. Большинство реле представляют собой небольшие устройства черного квадрата, которые часто называют множеством реле или стандартными реле.

В чем смысл реле в автомобиле?

Автомобильные реле обычно используются для переключения сильноточной цепи с помощью слаботочной цепи.Это необходимо, когда встроенный переключатель не может обрабатывать ток, необходимый для переключения сильноточной электрической системы. Использование реле дает вам преимущество наличия нескольких цепей на одном переключателе. При подключении нескольких реле они могут размыкать несколько цепей и выполнять ряд функций всего с одним входом. В вашем автомобиле примером этого является механизм запирания дверей. Вы можете нажать одну кнопку, но одновременно разблокировать двери.

Одна из основных причин, по которой реле используются в автомобиле, заключается в том, что они экономят время и деньги.Без реле вам пришлось бы использовать сильноточные электрические цепи, а это может стоить больших денег. Слаботочные компоненты, такие как реле, совсем не стоят больших денег. Чем больше у вас реле, тем меньше сильноточных цепей вам понадобится.

Если вы зайдете на Autozone.com, то увидите, что что-то вроде реле топливного насоса может стоить всего 8 долларов. Многоцелевое реле может стоить всего 13 долларов.

Признаки неисправности реле

Как вы понимаете, если что-то выходит из строя с реле в вашем автомобиле, это может нанести ущерб различным электрическим системам.Поскольку каждый электрический аксессуар в вашем автомобиле имеет реле, подключенное к нему где-то вдоль линии, почти любая потенциальная электрическая система может выйти из строя. Это варьируется от топливного насоса до дверных замков, электрических стеклоподъемников и кондиционирования воздуха и т. Д. Они действительно влияют почти на каждую часть вашего автомобиля.

Когда реле выходит из строя, это может быть просто его расшатывание или загрязнение.

Если реле в вашем автомобиле начинают выходить из строя, вы можете заметить некоторые из этих симптомов.

Внезапная остановка

Если у вас возникла проблема с реле зажигания в вашем автомобиле, вы столкнетесь с внезапной остановкой. Это происходит потому, что искра отключается, и вы больше не можете поддерживать горение, потому что реле не может больше поддерживать электрический ток, протекающий к вашим свечам зажигания.

Затемнение света

Реле, отвечающее за управление фарами, может быть повреждено или выйти из строя, что приведет к тому, что фары не будут работать вообще или будут выглядеть более тусклыми, чем обычно.Это могло быть результатом разрыва соединения или перегрузки реле.

То же самое может случиться с фарами в салоне вашего автомобиля или даже на вашем дисплее. Вы можете столкнуться с периодическим затемнением, неработающим светом или мерцающим светом, поскольку цепь перегружена или не может обслуживаться.

Windows не работает

Если ваши окна опускаются и поднимаются лишь частично, застревают или не работают вообще, когда вы нажимаете кнопку, это хороший признак того, что реле, которое имеет дело с вашими электрическими стеклоподъемниками, вышло из строя.

Кондиционер не работает

Когда вы включаете свой кондиционер, если вы обнаруживаете, что не выходит холодный воздух или воздух не выходит вообще, существует вероятность того, что реле и управление вашей системы кондиционирования вышли из строя.

Как видите, трудно определить симптомы неисправного реле в общем смысле этого слова. Поскольку реле связаны с каждой электрической системой, вам будет более успешно устранять симптомы неисправного реле зажигания, неисправного реле стартера, неисправного реле топливного насоса и т. Д.

Достаточно сказать, что если какая-либо из систем в вашем автомобиле, которые работают от электроэнергии, вообще не работают, или они работают с перерывами или с пониженной мощностью, то вполне возможно, что реле, подключенное к этому устройству, является причиной того, что вы возникла проблема. И если это так, вы можете протестировать реле, чтобы узнать, есть ли что-нибудь, что вы можете с этим поделать.

Стоимость ремонта автомобильного реле

Если у вас возникла проблема с реле и вы хотите, чтобы ее починил профессионал, вы можете обратиться к механику, чтобы он осмотрел ее.Реле обычно очень долговечны, но возможно, что они могут закоротить или выйти из строя иным образом, и их потребуется установить. Если вам нужно обратиться к механику, чтобы заменить реле, вам нужно заплатить около 100 долларов, чтобы это сделать. Как мы видели, стоимость покупки нового реле может быть довольно низкой, но в этом случае все зависит от рабочей силы.

Как проверить реле в автомобиле

Если вы подозреваете, что с одним из реле в вашем автомобиле что-то не так, вы можете обратиться к механику, чтобы он проверил его, или вы можете пройти процедуру проверки реле самостоятельно.Тестирование собственных реле не является слишком сложным, и если вам удобно выполнять любую работу в своем автомобиле, вы можете справиться с этой работой самостоятельно.

Шаг 1 : Вы должны использовать контрольную лампу и проверить предохранители в вашем автомобиле, прежде чем приступить к проверке реле, на тот случай, если проблема связана с несколькими, а не с реле, которое сжигает их. У каждого электрического компонента в системе также будет предохранитель, который вы можете проверить и при необходимости заменить. Автомобильные предохранители обычно очень дешевы и должны стоить менее 10 долларов.

Шаг 2 : Если вы заглянете под капот вашего автомобиля, у вас должно быть что-то, называемое центром распределения энергии или PDC. Это дает карту расположения ретрансляторов и того, что каждый из них делает. Это будет удобно для вас, чтобы найти точное реле, необходимое для решения любой проблемы, с которой вы столкнулись с вашим автомобилем. Если у вас нет карты расположения всех реле в вашем автомобиле на вашем PDC где-либо, вы можете проверить руководство своего владельца, и оно должно содержать ту же информацию.Если это не удастся, в Интернете обязательно найдется то, что вы ищете, чтобы вы могли найти в Google свою марку, модель, год выпуска и реле, которое вы ищете, и вы сможете найти именно то, что вам нужно.

Шаг 3: Теперь, когда вы нашли конкретное реле, которое вы ищете, осторожно возьмитесь за реле, которое вы ищете, и попросите кого-нибудь включить автомобиль. Все, что вам нужно сделать, это зажать реле пальцами, его не нужно тянуть или перемещать.Когда двигатель проворачивается, реле должно щелкнуть в одном из положений переключателя зажигания. Если это произойдет, значит, вы знаете, что это реле работает правильно. Если этого не произошло, то нужно продолжать.

Шаг 4: Выключите автомобиль, и теперь вы можете снять реле, чтобы проверить его на этом этапе. Крепко возьмитесь за него и потяните вперед, слегка покачивая, если вам нужно помочь ему выйти.

Шаг 5: Проведите быструю визуальную проверку реле.Клеммы на нижней стороне должны быть чистыми. Если вы видите какие-либо признаки коррозии или повреждения от тепла, вам нужно заменить реле.

Шаг 6 : Вам необходимо проверить клемму, из которой вышло реле. Клеммы заключены в пластик, поэтому, если возникла проблема с перегревом, вы можете увидеть вокруг них плавление или признаки горения. Это также указывает на необходимость замены реле. Если вы видите только небольшую коррозию, вы можете использовать какой-нибудь абразивный инструмент, чтобы очистить поверхность от коррозии и хорошенько отполировать ее, чтобы она снова была в надлежащем рабочем состоянии.

Шаг 7: Реле должно показать иллюстрацию внутренней цепи, к которой оно относится. На первичной стороне реле вы найдете клеммы 86 и 85. Электропитание от переключателя поступает на реле на контакт 85 и направляется на землю на контакте 86. Таким образом, вся цепь активирует электромагнит. Магнит замыкает вторую цепь реле, которая проходит от контакта 87 к контакту 30.

Большой ток от аккумулятора поступает на реле на контакте 87.Контакт 30 — это место, где ток течет к любому контролируемому компоненту.

Шаг 8: Чтобы проверить любое реле, чтобы убедиться, что оно работает должным образом, единственный инструмент, который вам действительно нужен, — это мультиметр. После того, как вы сняли реле, вы можете настроить мультиметр на измерение постоянного напряжения и проверить, есть ли 12 вольт на контакте 85 в блоке предохранителей, куда подключается реле. Если там нет напряжения, вам нужно проверить соответствующий предохранитель для любого компонента, который вы проверяете.

Шаг 9: Если вы убедитесь, что напряжение в позиции 85, вы можете включить мультиметр на непрерывность и проверить, просто убедитесь, что у вас есть заземление в гнезде 86. Если он в хорошем рабочем состоянии, вы можете перейти к 87 и проверить там напряжение. Если у вас нет напряжения в точке 87, возможно, у вас перегоревший предохранитель или проблема с автоматическим выключателем.

Шаг 10 : Верните мультиметр к функции проверки целостности цепи, и вы можете проверить клемму 30, поместив один провод туда, а другой — на точку подключения положительного напряжения компонента.Если все в порядке, то, скорее всего, проблема заключается в реле, поэтому вы можете его заменить.

Шаг 11: Если вы не уверены, что выполнили все шаги должным образом, никогда не помешает выполнить двойную проверку, чтобы убедиться, что все работает должным образом.

Итог

Реле в вашем автомобиле имеют первостепенное значение для обеспечения правильной работы всех электрических компонентов в вашем автомобиле.Поскольку их так много, самое сложное часто — просто отследить, какая из них фактически контролирует ту часть автомобиля, которую вы хотите проверить.

Вот почему так важно проверять руководство пользователя и всегда держать его под рукой в ​​месте, где вы не потеряете его, например, в перчаточном ящике вашего автомобиля. Когда у вас есть карта реле, вы будете знать, куда идти, и сэкономите много времени. Как мы уже говорили, реле не очень дороги, и процесс проверки реле займет у вас всего несколько минут вашего времени.

Так как стоимость обращения к механику для выполнения этой работы может превышать 100 долларов, это стоит вашего времени и усилий, чтобы выполнить такую ​​работу самостоятельно. Это совсем не сложно, и это дает вам чувство ответственности за то, что вы делаете со своим автомобилем, и за техническое обслуживание вашего автомобиля.

Для правильной работы многих компонентов вашего автомобиля требуются реле. Когда что-то начинает идти не так, это определенно одно из первых мест, куда вы должны обратиться вместе с предохранителями, чтобы устранить проблему.Даже если это не ретранслятор, выполнение этого самостоятельно устраняет проблему как проблему, так что вы можете перейти к любой более серьезной проблеме, которая может присутствовать.

Как определить неисправность реле в автомобиле, грузовике или внедорожнике

Что делает реле?

Прежде чем мы обсудим, как определить неисправность реле в автомобиле, давайте рассмотрим назначение реле. Релейные переключатели используются для уменьшения количества электрического тока, протекающего через определенную цепь внутри вашего автомобиля. Для работы некоторых функций автомобиля требуется огромная сила тока.Таким образом, если позволить всему этому проходить через коммутатор без реле, он может сгореть намного быстрее.

Реле

используются с фарами, автомобильным звуковым сигналом, автоматическими стеклоподъемниками, кондиционером и другими функциями, требующими включения цепи. Они рассчитаны на чрезмерную силу тока, но через некоторое время могут сгореть.

Как работают реле?

Автомобильное реле работает как выключатель, управляемый электричеством.Когда вы включаете в машине что-то, что требует большого тока, например дворники, гудок или фары; ток проходит через реле, где два контакта замыкаются, чтобы запитать аксессуар.

Типичное автомобильное реле имеет две цепи — цепь включения с катушкой и контактную цепь с рычагом. Чтобы лучше понять, как они работают, мы возьмем на примере автомобильный гудок.

Автомобильный гудок оснащен четырехконтактным реле. Два контакта расположены напротив друг друга и подключены к катушке.Два других соединены с рогом с открытым контактом между ними. Каждому контакту будет присвоен собственный номер, чтобы упростить идентификацию источника питания.

Когда вы нажимаете кнопку звукового сигнала на рулевом колесе, ток течет через два контакта, подключенных к катушке. Эта катушка затем генерирует электромагнитное поле, которое притягивает рычаг, расположенный вдоль контактной цепи. Рычаг замыкает точку контакта, позволяя току достигать и активировать рог.

Как определить неисправность реле в автомобиле

Шаг 1. Проверьте звуки щелчков

Если какое-либо из аксессуаров вашего автомобиля не работает и вы подозреваете, что реле неисправно, вы можете выполнить простой тест, чтобы подтвердить свои подозрения.Ваши реле, скорее всего, будут находиться внутри блока предохранителей, который находится под капотом. Обратитесь к руководству пользователя, если не знаете, как найти реле в автомобиле, грузовике или внедорожнике.

В нашем примере клаксон: если у вас есть один, который не издает звука, когда вы нажимаете кнопку на рулевом колесе, попросите кого-нибудь нажать на него, когда вы кладете палец на реле. Вы хотите чувствовать и прислушиваться к любым щелчкам.

Если вы чувствуете и слышите щелчки, реле работает с одной стороны — со стороны цепи питания и катушки.Однако, если не было звука из звукового сигнала, реле имеет проблему в контактной цепи. Возможно, к этой стороне не поступает питание, или у вас плохой контакт, плохой предохранитель, плохой звуковой сигнал или неисправное заземление.

С другой стороны, если вы не чувствуете или не слышите щелчков при нажатии кнопки звукового сигнала, у реле есть проблема в цепи подачи питания. Возможно, в эту цепь не поступает питание, или у вас сломаны внутренние компоненты реле, плохой переключатель звукового сигнала, разрыв соединения или плохое заземление.

Шаг 2: Поменять местами реле

Еще один простой способ узнать, неисправно ли ваше реле, — это заменить его другим, идентичным ему. Сначала вам нужно убедиться, что числа, указанные на обоих реле, совпадают.

Во-вторых, своп должен быть между неисправным реле и другим рабочим реле. Вы можете проверить цепь второго реле, чтобы убедиться, что оно работает. Если это для фар, убедитесь, что фары работают. Если ваш звуковой сигнал или любой другой автомобильный аксессуар работает со вторым реле, вы можете быть уверены, что проблема с первым.

Тест для определения неисправности реле в автомобиле

Первые два описанных выше теста помогают определить неисправность реле без использования каких-либо инструментов. Ниже приведены два альтернативных теста, которые вы можете выполнить с помощью надежных инструментов от 1A Auto, чтобы подтвердить, что ваше реле действительно неисправно.

Шаг 1. Тестер реле

Тестер реле — это инструмент, который помогает проверить электронику реле на любые электрические проблемы. Он подает сигнал на катушку по цепи возбуждения и проверяет, правильно ли реагирует рычаг по контактной цепи.

Все, что вам нужно сделать, это подключить тестер к аккумулятору вашего автомобиля, подключить реле к одной из конфигураций тестера и нажать кнопку TEST. Не забудьте указать, проверяете ли вы 4-контактное реле или 5-контактное реле. Тестер выдаст зеленый свет, если все в порядке, и красный свет, если реле неисправно.

Шаг 2: Комплект реле

С помощью комплекта реле вы можете проверить обе цепи реле на наличие питания с помощью 4-контактных и 5-контактных адаптеров, которые входят в комплект.У каждого адаптера есть номера, соответствующие каждому контакту на самом реле. Все, что вам нужно сделать, это подключить реле к соответствующему адаптеру, вставить адаптер в блок предохранителей в том месте, где находится реле, и проверить каждый из контактов на наличие питания и заземления с помощью контрольной лампы. При проверке мощности вы должны увидеть, как загорится контрольная лампа. При тестировании на земле вы должны услышать звук рожка.

Шаг 3. Плавленая перемычка

При использовании жгутов перемычек с предохранителями необходимо подключить их к тому месту, где контакты реле соединяются внутри блока предохранителей.Начать можно с проверки контактной цепи. Помните, что выводы, входящие в одну цепь, расположены напротив друг друга. В основном это диагональ.

Если в контактной цепи нет обрыва, вы должны услышать звук гудка или увидеть, как включится неработающий автомобильный аксессуар. Это могут быть дворники, кондиционер или фары.

Детали и инструменты для магазинов, представленные в этой статье

Связанное содержимое

Резюме

Название статьи

Как определить неисправность реле в автомобиле, грузовике или внедорожнике

Описание

Прежде чем мы обсудим, как определить неисправность реле в автомобиле, давайте рассмотрим цель реле.

Автор

1А Авто Команда

Имя издателя

1А Авто

Логотип издателя

Как проверить реле

Вы сделали это! Вперед!

Получите помощь в тестировании реле от механика по JustAnswer

Drive распознает, что, хотя наши практические руководства подробны и легко выполняются, ржавый болт, компонент двигателя не в правильном положении или утечка масла повсюду могут сорвать проект.Вот почему мы сотрудничаем с JustAnswer, который связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самыми сложными задачами.

Итак, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Pro Советы по тестированию реле

Здесь, на сайте The Drive , мы тестировали изрядное количество реле на протяжении многих лет и пришли к выводу, что самый простой метод является лучшим. Тем не менее, вот несколько полезных советов от нас, профессионалов.

  • Послушайте, мы все хотим быть героями, которые с легкостью справятся с любой автомобильной задачей, но иногда лучше прибегнуть к руководству.Возьмите руководство по обслуживанию своего автомобиля практически в любом магазине автозапчастей и регулярно проверяйте его.
  • Если сомневаетесь, выбросьте. Если вы не уверены в работоспособности или состоянии реле, просто замените его. Хотя некоторые типы реле могут быть дорогими, они обычно доступны по цене, и лучше перестраховаться.
  • Заблаговременно соберите все свои инструменты. Повара и повара называют этот процесс «мизансценой» или «все на своем месте», и это помогает вам сосредоточиться на текущей задаче без необходимости искать инструменты.
  • Если у вас нет омметра или контрольной лампы, вы не сможете проверять реле. Вы можете просто заменить их, но это будет игра в догадки о том, неисправно реле или нет, без предварительной проверки.

Часто задаваемые вопросы о тестировании реле

У вас есть вопросы, Информационная группа Drive ответит на них!

Что произойдет, если я просто проигнорирую потенциальную проблему?

Игнорирование неисправного реле или включение любого старого реле, которое подходит, может привести к большим проблемам под вашим капотом.Если реле неисправно или если установлено неправильное реле, вы можете поджечь провода и потенциально вызвать пожар под капотом. Плохо выглядит на скорости 80 миль в час по шоссе.

Могу ли я проверить реле без омметра или контрольной лампы?

Нет. Если вы уверены, что с реле возникла проблема, и у вас нет инструментов для тестирования, у вас есть два варианта. Вы можете быть осторожны и просто заменить реле, что является наиболее простым путем, или вы можете заплатить механику, который проведет тестирование и замену реле за вас.

Что делать, если реле моего автомобиля спрятаны или их очень трудно найти?

Большинство реле следует размещать в местах, к которым можно легко получить доступ, но если есть одно, в котором вы не уверены, лучше всего обратиться к профессионалу. Слепое копание под капюшоном может повредить хорошие реле и при этом сильно повредить ваши суставы.

Почему вы постоянно говорите мне прочитать руководства по ремонту? Разве

The Drive не должно быть авторитетом в подобных делах?

Прокачайте тормоза.Мы рекомендуем вам обратиться к руководству по ремонту для конкретного автомобиля, чтобы найти правильное реле, заменить его на нужное реле и убедиться, что вы понимаете, на что смотрите. Каждая марка и модель различаются, и даже одна и та же модель может сильно отличаться от года к году, поэтому лучше иметь руководство для вашего конкретного автомобиля, чтобы заполнить пробелы, которые, возможно, пропустили супер-мозги в The Drive .

У всех автомобилей есть реле?

Учитывая количество электронных устройств и систем в современных автомобилях, можно с уверенностью сказать, что почти все новые автомобили имеют реле.

Сколько стоит проверка реле?

Самая дорогая часть проверки и замены реле в вашем автомобиле — это само реле. В зависимости от того, что он контролирует, реле может стоить от 5 до нескольких сотен долларов. Омметры

можно приобрести менее чем за 20 долларов США, и они представлены в различных исполнениях. Испытательные лампы с высоким импедансом немного дороже и обычно стоят от 20 до 40 долларов, но если вы потратите больше, это не обязательно приведет к получению лучшего продукта.

Наконец, перемычки дешевы, их цена колеблется от 2 до 50 долларов в зависимости от длины провода.

Что такое реле и почему они так важны для приложений?

Преобразование небольшого электрического входа в сильноточный выход — непростая задача, но эта задача необходима для эффективного управления широким спектром стандартных приборов и транспортных средств. Во многих схемах такое преобразование достигается за счет использования реле, незаменимого во всех видах электронного оборудования.

Что такое реле?

Реле

— это электрические переключатели, которые используют электромагнетизм для преобразования небольших электрических импульсов в большие токи.

Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.

Используя слабые входы для питания более сильных токов, реле эффективно действуют как переключатель или усилитель для электрической цепи, в зависимости от желаемого применения.

Зачем нужно реле?

Реле

— это универсальные компоненты, которые столь же эффективны в сложных цепях, как и в простых.

Их можно использовать вместо переключателей других типов, или они могут быть специально спроектированы с учетом таких факторов, как требуемая сила тока.

Уровень тока переключения

Одна из наиболее распространенных ситуаций, требующих использования реле, возникает, когда приложению необходимо переключиться с высокого на низкий ток (или наоборот) в одной и той же цепи.

Например, датчики температуры, питающие блоки HVAC, требуют уровней силы тока, которые значительно превышают допустимую мощность их проводки.

Реле

обеспечивают необходимое усиление для преобразования небольшого тока в больший.

Комплексные приложения

Реле

не ограничиваются преобразованием одиночных входов в одиночные выходы в отдельных точках цепи.В других приложениях одно реле может активировать несколько цепей, позволяя одному входу инициировать множество других эффектов.

Аналогичным образом, реле могут использоваться в сочетании друг с другом для выполнения функций логической логики, которые, хотя и могут быть реализованы с использованием других компонентов, могут быть более рентабельными при реализации с использованием реле.

Более того, определенные реле могут выполнять более сложные функции, чем другие электронные компоненты. Реле с выдержкой времени, если назвать только одну категорию, позволяют системам работать только в течение заданного периода времени или запускаться только через заданный период времени.

Это вводит более сложные возможности для построения электронных систем.

Преимущества

Даже если приложение не требует специального реле, его использование может оказаться полезным.

Реле

могут снизить потребность в силовой проводке и переключателях, которые дороги и занимают место.

Таким образом, переключение на реле в ваших электронных системах может уменьшить размер или вес корпуса, например, или позволить производителям разместить больше функций в пространстве того же размера.

Как работает реле?

Реле

различаются по размеру, мощности и назначению. Однако, хотя они могут различаться в этом отношении, все реле работают по существу одинаково: одна цепь используется для питания другой.

Конкретный способ, которым это происходит, зависит от того, является ли реле нормально разомкнутым (NO) или нормально замкнутым (NC).

Нормально открытые реле

Большинство реле нормально разомкнуты; то есть вторая, более крупная цепь по умолчанию выключена.

В нормально разомкнутом реле мощность протекает через входную цепь, активируя электромагнит. Это создает магнитное поле, которое притягивает контакт для соединения со второй, большей цепью, позволяя току течь через него. Когда источник питания удаляется, пружина отводит контакт от второй цепи, останавливая поток электричества и выключая оконечное устройство.

Нормально замкнутые реле

Основы реле NC такие же, как реле NO: есть две цепи, вторая из которых больше, и электромагнит перемещает физический контакт между двумя положениями.

Но в случае реле NC состояния по умолчанию меняются местами. Когда срабатывает первая цепь, электромагнит отводит контакт от второй цепи. Таким образом, реле NC по умолчанию удерживают большую цепь в позиции в положении .

Как определить неисправное реле

Хотя в целом реле надежны, они могут выйти из строя, как любой механический компонент. К счастью, с помощью мультиметра относительно легко определить неисправное реле.

Для этого вы должны сначала определить, где цепи входят и выходят из реле, область, обычно отмеченную контактами.Определив это место, вы можете использовать мультиметр для измерения напряжения в каждой точке.

Используйте следующие шаги по устранению неполадок:

  1. Проверьте напряжение в точке включения реле. Если его нет, проверьте предохранитель или выключатель на предмет дефектов.
  2. Если в точке подключения есть напряжение, используйте функцию проверки целостности цепи на мультиметре, чтобы обеспечить хорошее заземление на противоположной стороне реле.
  3. Если шаги 1 и 2 не выявили источник проблемы, проверьте напряжение в точке, где реле подключается к батарее или другому источнику питания.Если здесь нет напряжения, возможно, проблема с предохранителем или автоматическим выключателем.
  4. Наконец, убедитесь, что существует надлежащее соединение между реле и компонентом, используя функцию непрерывности мультиметра. Если соединение существует, и если предыдущие шаги не указали на другую неисправность, возможно, пришло время заменить реле.

Типы реле

Существует множество типов реле, каждое из которых обеспечивает уникальные функции для множества приложений.Некоторые из более широких категорий включают:

Реле с выдержкой времени Реле с выдержкой времени

полезны в любой ситуации, когда требуется, чтобы компоненты были запитаны в течение установленного периода времени, или когда компонент должен включаться или выключаться после определенной задержки. Эти реле имеют встроенную функцию задержки времени, что делает их желательными для ряда приложений, основанных на времени.

В эту категорию входят несколько типов реле с выдержкой времени, каждое из которых имеет свое применение.

Большинство реле с выдержкой времени можно разделить на две большие категории:

  • Таймеры задержки включения начинают отсчет времени, когда вводится вход, запитывая вторую цепь после установленного времени ожидания.Это можно использовать для переключения питания нескольких компонентов, предотвращения скачков напряжения или для таких приложений, как системы сигнализации и предупреждения.
  • Таймеры задержки выключения ждут срабатывания триггера после подачи питания на вход. После снятия триггера на выход подается питание, а затем он обесточивается по истечении времени задержки. Повторное применение триггера сбрасывает задержку. Эти реле могут использоваться для питания устройств в течение заданных интервалов времени, например, в циклах стирки и сушки или в аттракционах.

Другие шаблоны пуска и задержки возможны с помощью мигалок, таймеров однократного срабатывания или циклов повторения, каждый из которых позволяет компоненту получать питание с разными повторяющимися интервалами.Это делает возможным мигание индикаторов или сигнальных ламп, а также позволяет выполнять определенные типы временных циклов.

Последовательные реле

Последовательные реле могут использоваться для питания нескольких компонентов по очереди, обычно в установленном порядке. Обычное применение этого типа реле включает в себя питание нескольких систем или наборов огней один за другим, например, в огнях взлетно-посадочной полосы или последовательности подачи питания.

Автомобильные реле Реле

находят практически неограниченное применение в автомобильных приложениях, и эти приложения охватывают многие из рассмотренных типов реле.Многие автомобильные реле позволяют производителям реализовывать расширенные функции безопасности и современные электрические удобства.

Вот лишь несколько примеров реле для питания следующих систем в стандартных легковых и грузовых автомобилях:

  • Газовые клапаны
  • Фары
  • Стеклоочистители
  • Освещение салона
  • Системы охранной сигнализации
  • Системы предупреждения, используемые для ограничения веса, использования ремня безопасности или обнаружения опасности

Где найти следующее реле

Поскольку реле являются неотъемлемой частью схемотехники, очень важно подбирать высококачественные реле того типа и размера, которые необходимы для вашего приложения.

Amperite предлагает широкий ассортимент реле и других электронных компонентов, предназначенных для экономии времени, денег и энергии.

Мы также специализируемся на производстве продукции на заказ, чтобы решить ваши индивидуальные проблемы.

Если вы хотите узнать больше о наших электронных приложениях и решениях, свяжитесь с нами сегодня!

.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
