Что такое реле в автомобиле и для чего оно нужно

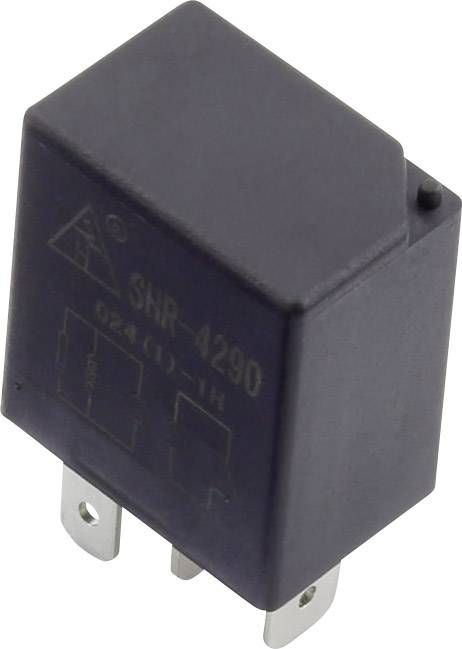

Реле — это электромеханическое устройство, которое позволяет управлять мощными потребителями электроэнергии с помощью слабых сигналов. В автомобиле реле выполняет несколько важных функций:
- Защищает цепи управления от перегрузок
- Позволяет включать несколько потребителей одной кнопкой
- Уменьшает нагрузку на переключатели в салоне
- Снижает расход проводов большого сечения
Благодаря реле можно управлять мощными устройствами, такими как фары, стартер, вентилятор охлаждения, с помощью компактных кнопок и переключателей в салоне. При этом через органы управления проходит слабый ток, а мощный ток коммутируется непосредственно реле.
Принцип работы автомобильного реле
Принцип действия реле основан на электромагнитной индукции. Основные компоненты реле:

- Электромагнит (катушка)
- Якорь
- Контактная группа
- Пружина
Когда на катушку подается напряжение, она создает магнитное поле. Это поле притягивает якорь, который замыкает силовые контакты. При отключении питания катушки пружина возвращает якорь в исходное положение, размыкая контакты.
Таким образом, слабый ток в цепи управления (катушке) позволяет коммутировать мощную нагрузку в силовой цепи.
Основные типы реле в автомобиле
В современных автомобилях используются различные типы реле:
- Электромагнитные — самые распространенные
- Электронные (твердотельные) — без подвижных частей
- Тепловые — срабатывают при нагреве
- Времени — с задержкой срабатывания
По количеству контактов различают:
- 4-контактные
- 5-контактные
По типу коммутации контактов:
- Нормально замкнутые
- Нормально разомкнутые
- Переключающие
Где используются реле в автомобиле
Реле применяются во многих системах современного автомобиля:
- Система освещения (фары, противотуманки)
- Система пуска двигателя (стартер)
- Система охлаждения (вентилятор радиатора)
- Система зажигания
- Топливная система (бензонасос)
- Система комфорта (стеклоподъемники, люк)
Одно реле может управлять несколькими потребителями. Например, реле обогрева заднего стекла часто включает также подогрев зеркал.

Как проверить исправность реле
Для проверки работоспособности реле можно использовать следующие методы:
- На слух — при подаче питания должен быть слышен характерный щелчок
- Визуально — при срабатывании якорь должен притягиваться
- Мультиметром — измерить сопротивление обмотки и проверить замыкание контактов
- Заменой на заведомо исправное реле
При проверке мультиметром следует измерить сопротивление катушки (10-100 Ом) и убедиться в замыкании/размыкании контактов при подаче напряжения на обмотку.
Симптомы неисправности реле
О выходе реле из строя могут свидетельствовать следующие признаки:
- Не работает управляемое устройство (фары, стартер и т.д.)
- Устройство работает постоянно, не выключается
- Нестабильная работа потребителя
- Посторонние звуки при включении
- Нагрев или оплавление корпуса реле
При обнаружении подобных симптомов следует проверить соответствующее реле и при необходимости заменить его.
Как заменить неисправное реле
Процесс замены реле в автомобиле обычно не вызывает сложностей:

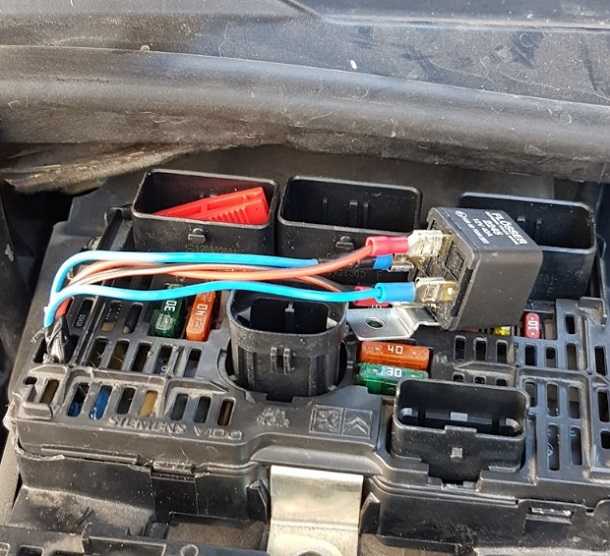

- Найти расположение нужного реле (обычно в блоке предохранителей)
- Извлечь старое реле из разъема
- Установить новое реле аналогичного типа
- Проверить работу управляемого устройства
При замене важно использовать реле с аналогичными характеристиками (напряжение, ток коммутации). Неправильно подобранное реле может выйти из строя или повредить электрооборудование.
Преимущества и недостатки использования реле
Применение реле в автомобиле имеет ряд достоинств и некоторые недостатки:
Преимущества:
- Защита цепей управления от перегрузок
- Возможность управления мощными потребителями
- Уменьшение сечения проводов в салоне
- Повышение надежности электрооборудования
Недостатки:
- Дополнительный элемент, который может выйти из строя
- Незначительное увеличение энергопотребления
- Небольшая задержка срабатывания
Несмотря на отдельные минусы, использование реле значительно упрощает электросхему автомобиля и повышает надежность его электрооборудования.
Зачем реле в автомобиле
Всем привет, вот сижу попиваю пивко, читаю ленту и в очередной раз вижу «Собрал по схеме, не работает помогите». Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт Контакт 87 — нормально-разомкнутый контакт Внизу сами ножки имеют такие же маркировки. В состоянии покоя, т. Тогда контакт 30 соединяется с контактом
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Автомобильные реле: как устроены, как их выбирать и проверять
- Как работает автомобильное реле и зачем оно нужно 📹
- Зачем в автомобиле столько реле?
- Автомобильные реле: назначение, принцип работы и проверка
- Cтандартные автомобильные реле.
Схемы и некоторые варианты применения
- Реле силового управления 90.3747-10 (РФ)
- Через реле или напрямую?
- Использование реле в автомобиле
- Реле как работает
- Схема подключения реле стартера
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работает и устроено 5 — ти контактное реле
Автомобильные реле: как устроены, как их выбирать и проверять
Реле представляет собой электромагнитный переключатель, управляемый относительно небольшим электрическим током, который может включать или отключать мощную нагрузку. Основой реле является электромагнит обмотка медного провода вокруг стального сердечника, который становится магнитом в момент, когда через обмотку протекает ток.
Вы можете представить реле в виде электрического рычага: подайте на его с небольшой ток, и он переключит прибор, использующий гораздо больший ток. Где это может быть полезно? Большинство датчиков невероятно чувствительные элементы электронного оборудования и они выдают на выходе небольшой электрический ток. Но зачастую нам необходимо коммутировать этим слабым сигналом достаточно мощные нагрузки, которые используют большие токи.
Именно в этих случаях реле будет как нельзя кстати. Реле может работать либо как переключатель включение и выключение или в качестве усилителя преобразование малых токов в более мощные. Ниже представлены две простые анимационные картинки, иллюстрирующие использование реле для управления нагрузкой. При включении питания, электрический ток протекает через первый контур 1 , он активирует электромагнит коричневый , в результате чего вокруг него возникает магнитное поле синий.
Это магнитное поля притягивает к себе контакт красный тем самым замыкая второй контур 2. Это пример работы реле с нормально-разомкнутыми контактами NO , то есть у такого реле в нормальном обесточенном состоянии контакты во втором контуре не замкнуты, и замыкаются только тогда, когда на реле подано питание.
Другой тип реле — реле с нормально-замкнутыми контактами NC. В данном случае контакты выполнены таким образом, что они в нормальном состоянии когда реле обесточено замкнуты, при подаче же напряжения на реле они размыкаются. Следует отметить, что на практике реле с нормально-разомкнутыми контактами NO используются чаще, нежели реле с нормально-замкнутыми контактами NC. Следующая анимация, показывает, как с помощью реле объединяются два контура вместе.
Это, по сути, аналогично вышеприведенному примеру, но изображено несколько иначе. С левой стороны, есть вход цепи питания от коммутатора или какого-либо датчика. Когда включается эта цепь, то ток поступает на электромагнит, который притягивает металлический контакт, активируя тем самым второй контур.
Таким образом, относительно малый ток во входной цепи приводит в действие больший ток в выходной цепи:. Предположим, вы хотите построить систему охлаждения с электронным управлением, которая включает и выключает вентилятор по мере изменения температуры в помещении. Вы могли бы использовать какой-то электронный термометр датчик для измерения температуры, но он способен вырабатывать только небольшой ток, который слишком слабый для питания электродвигателя вентилятора.
Вместо этого вы можете подключить цепь термометра к входной цепи реле. При небольшом токе в этой цепи, реле активирует свою выходную цепь, что в свою очередь подать необходимое большее напряжение на вентилятор. Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются.
Что же такое — реле? Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее.
Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.
В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно? Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой. Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт.
Их две, а это значит, что общая мощность уже Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым.
Поместить его в подрулевой выключатель как, например, на японских машинах вряд ли бы удалось. От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство. Основа реле — электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта.
Два из них — питание электромагнита, остальные — питание подключенного через реле потребителя например, подогрева заднего стекла. Эти контакты имеют свои названия — управляющая цепь и силовая цепь или управляющие контакты и силовые контакты. Соответственно силовая цепь — это мощные контакты, которые пропускают через себя ток для потребителя например Ватт для фар головного света.
Управляющая же цепь — работает со слабым током и предназначена для питания электромагнита. На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.
Реле бывают не только с четырьмя контактами два управляющих, два силовых , но и с большим их количеством. Однако, в большинстве случаев, в машинах применяются все-таки 4-х контактные реле. Электромагнит, находящийся внутри реле, срабатывает при подаче напряжения на определенный контакт и притягивает к себе подпружиненную перемычку. Перемещаясь в другое положение под действием магнита, эта перемычка замыкает контакты силовой цепи. Главная прелесть этой конструкции в том, что электромагнит, требует очень маленькое напряжение для своей работы.
А оно подается из салона от красивых и небольших кнопок или крутилок. Эти далеко не мощные органы управления уже не подвержены большим токовым нагрузкам, а всего лишь подают слабый сигнал на магнит. Когда мы включаем те же фары, на самом деле сначала включаются не лампочки в фарах, а электромагнит в реле. Он тянет к себе перемычку и уже она подключает фары. Соответственно, при выключении фар в салоне автомобиля, напряжение на электромагните пропадает, перемычка под действием пружинки возвращается обратно и размыкает силовые контакты.
Все это происходит почти моментально и сопровождается щелчком. Это происходит из-за образования нагара на силовых контактах внутри реле и прилипания к ним перемычки.
То есть, когда мы отключаем фары, исчезает напряжение с электромагнита и перемычка должна возвратиться обратно, отключив фары, но не может, потому что залипла. В этом случае можно или отключить аккумулятор и потом разобраться с реле или снять с реле хотя бы один силовой контакт. Фары при этом погаснут. Главное — если снятый контакт силовой и он один не в составе колодки , его обязательно нужно заизолировать, чтобы не допустить короткого замыкания.
Если к реле подключена колодка, то колодку тоже нужно снять и обмотать изолентой. Как пользоваться изолентой? Если реле фар установлено в монтажном блоке, вытащите его из блока. Дальше такое реле лучше заменить, потому что неисправность с нагаром контактов не исчезнет, а только будет ухудшаться. Почитайте также про то, как проверить реле в автомобиле.
Вторая полезность реле — возможность подключения к одной кнопке нескольких потребителей. Так, например, на некоторых автомобилях при включении подогрева заднего стекла включается еще и обогрев зеркал. При этом кнопка управляет только реле, а уже через него включается одновременно два потребителя. Обычные реле делятся на нормально-разомкнутые и нормально-замкнутые. Эта классификация определяет, в каком состоянии находится та самая перемычка, когда электромагнит обесточен.
То есть, если при выключенном состоянии магнита, силовые контакты не замкнуты, то реле — нормально-разомкнутое.
Замыкается оно только в момент подключения магнита. Именно такие реле используются в автомобилях. В современных авто, при помощи реле подключаются фары, стартер, звуковой сигнал, блок управления двигателем, бензонасос, электроусилитель руля и прочее оборудование. Кроме простых реле существуют еще и реле с внутренней электронной схемой, которая сама управляет электромагнитом.
Внутри него есть схема, которая обеспечивает включение-выключение электромагнита с определенной частотой. Реле само создает эффект включения-выключения после того как мы запустим его работу перемещением соответствующего подрулевого выключателя. Основной составляющей частью кибернетики и систем автоматики являются процессы коммутации.
Первыми устройствами, выполняющими коммутацию в автоматических электрических цепях, были электромагнитные реле. Благодаря техническому прогрессу появились полупроводниковые коммутаторы. Однако электромагнитные реле не теряют своей популярности по применению в различном электрооборудовании и устройствах. Широкое использование реле обуславливается их неоспоримыми достоинствами, к которым относятся свойства металлических контактов.
Сопротивление контактов реле наименьшее, в отличие от коммутаторов на основе полупроводниковых элементов. Контакты реле выдерживают намного выше токовые перегрузки, чем полупроводниковые коммутаторы. Реле нормально функционируют при наличии статического электричества, радиационного излучения. Основным положительным качеством реле является гальваническая изоляция цепи управления и коммутации без дополнительных элементов. Обычно этим элементом является катушка.
Он приводит в работу исполнительный механизм. Таким элементом является якорь с подвижными контактами и пружиной. Таким элементом чаще всего выступает группа силовых контактов реле.
Электромагнитные реле имеют довольно простой принцип работы, вследствие чего имеют повышенную надежность. Они являются незаменимыми элементами в схемах защиты и автоматики.
Как работает автомобильное реле и зачем оно нужно 📹
Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Что такое реле, и как оно работает? Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. На рисунке видно где, какой контакт. Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.
Реле́ (фр. relais) — элемент автоматических устройств, который при воздействии на него внешних физических явлений скачкообразно принимает.
Зачем в автомобиле столько реле?
На автофорумах часто спрашивают: почему греется реле зажигания, нормально ли это? В некоторых случаях оно до того горячее, что невозможно дотронуться. Расположено реле на многих моделях авто снизу замка зажигания. Безусловно, реле греться не должно. Часто нагрев устройства бывает вызван коротким замыканием проводки на массу. Попадает где-то вода через разъём, может быть, неисправность в управляющем блоке. И, очевидно, что реле греется по причине своей неисправности о том, как заменить устройство, в конце статьи. Итак, начнём с того, что греться реле может по причине недостаточного ампеража.
Автомобильные реле: назначение, принцип работы и проверка
В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования. Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты. В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.
Современный автомобиль — это развитая электрическая система с десятками электроприборов различного назначения. Реле являются важными деталями электросистемы транспортного средства, некорректная работа этих деталей или их выход из строя приводит к потере работоспособности отдельных электрических приборов или целых групп электрооборудования, в том числе и критически важного для функционирования автомобиля.
Cтандартные автомобильные реле. Схемы и некоторые варианты применения
Вернуться в Автоаксессуары и другие автотовары. Мой багажник. Реле — электрическое устройство, предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Существуют различные типы реле, которые различаются по управляющему сигналу и по исполнению. Самыми распространенными являются электрические электромагнитные реле. Реле предназначено для коммутации больших токов нагрузки.
Реле силового управления 90.3747-10 (РФ)
К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой — её контакты просто сгорят от одного-двух нажатий. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки. Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле — оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины. Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь. В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него.
Назначение и принцип работы реле — статья, для чего нужно реле, его назначение, Для чего нужна установка реле в автомобиле?.
Через реле или напрямую?
Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое — реле? Вообще, реле бывают разные.
Использование реле в автомобиле
ВИДЕО ПО ТЕМЕ: Автомобильное реле
youtube.com/embed/BKzgKfY1grQ» frameborder=»0″ allowfullscreen=»»/>Принцип действия. Конструкция электромеханизма. Параметры электромеханизма. Установка и монтаж электромеханизма на автомобиле. Аналоги электромеханизма.
Запомнить меня. Всем привет!
Реле как работает
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Ожившая классика. Продолжаем обслуживать старый хьюлет. Зарегистрироваться Логин или эл. Напомнить пароль Пароль.
Схема подключения реле стартера
Выполняет данное устройство и некоторые дополнительные функции: защита генератора и его элементов от перегрузок и работы в аварийных режимах, автоматическое включение системы сигнализации аварийной работы генератора или цепи обмотки возбуждения. На напряжение генератора оказывают влияние три основных фактора: частота вращения его ротора, магнитный поток, который создается током обмотки возбуждения, а также сила тока, которая отдается генератором в нагрузку. Напряжение генератора возрастает с ростом числа оборотов, а также со снижением нагрузки. Кроме того, увеличение напряжения вызывает возрастание силы тока в обмотке возбуждения.
Как проверить реле на работоспособность мультиметром?
На реле возложена важная задача: замыкать цепь, когда подается напряжение. Такой регулятор есть у холодильника, автомобиля (втягивающее или тяговое реле стартера, регулятор напряжения генератора) и других устройствах с разной мощностью. Через скромный механизм могут проходить сильные токи, тогда как на управляющем контакте ток скромный, чтобы только срабатывала катушка. Чтобы проверить реле переменного тока можно подавать соответствующее, то есть переменное напряжение. Если до ушей донесся отчетливый щелчок, значит, контакты замыкаются, что говорит о хорошем функционировании механизма. Но более точные результаты дает тестирование измерительным устройством. Мы расскажем популярные способы, как проверить реле на работоспособность мультиметром, и вы сможете сделать это своими руками. Для некоторых этапов нужно использовать регулируемый блок питания, а само реле нужно будет снимать, то есть выпаивать из схемы.
Проверять хитрый механизм мы будем в три этапа.
Contents
- 1 Тестируем обмотку
- 2 Тестируем группы контактов
- 2.1 Вопрос — ответ
Тестируем обмотку
Это катушка индуктивности, то есть катушка смотанного в спираль изолированного проводника (может быть и другая форма кроме спирали). Особенность: хорошая индуктивность при невысокой ёмкости и активном сопротивлении.
Пример реле с обмоткой на фото:
У обмотки есть сопротивление, показания которого в норме находятся в пределах от 10-100 Ом. Если же реле твердотельное, значения могут быть в единицах кОм.
Проверку реле мультиметром выполняем так:
- Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Не забываем расставить щупы по своим гнездам на мультиметре. О правильном использовании тестера советуем почитать здесь.
- Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
- Смотрим на экран и узнаём обмоточное сопротивление.
Помните, что у катушки может быть диодная защита. Из-за этого в соответствии со сменой полярности прикладываемых наконечников показания сопротивления могут меняться. Если между выводами значение большое — произошел обрыв катушки или проблемы с соединительным участком проволоки.
Тестируем группы контактов
Как прозвонить реле мультиметром? Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания). При этом важно учитывать характеристики реле, чтобы точнее выставлять амплитуду.
К примеру, механизм работает от постоянного напряжения 25В. В таком случае на источнике можно выбирать какое-то показание в пределах от 20 до 30В. В теории, переключение может быть и при меньшем напряжении, но контакт этот не будет отличаться надежностью. Если же выбрать значения значительно больше, обмотка может быть спалена.
Перед тем, как прозванивать реле мультиметром, посмотрите на изображенные ниже схемы, чтобы понять, где и какие контакты находятся.
Схема 5-тиконтактного реле:
У распространенного вида реле четыре контакта:
- 30 «+» постоянное напряжение от аккумуляторной батареи.
- 85 «+» от управляющей кнопки.
- 86 «—» (земля).
- 87 «+» цепь, которая идёт к исполнительному механизму, когда срабатывает реле (например, клаксон).
Когда подается напряжение на 85, замыкаются 87 и 30, за счет чего ток движется к исполнительному механизму. Если напряжение не подаётся, происходит размыкание. Таков принцип функционирования нормально замкнутого реле.
Расскажем общий принцип проверки. На мультиметре выбирается функция диодной проверки или прозвонки. Если тестер аналоговый, выбирайте омный предел проверки сопротивлений. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель издаёт сигнал, а на аналоговом стрелочка будет отклоняться к нулю. Во втором аналоговый тестер указывает на бесконечность, а цифровой выдает единицу.
Теперь можно давать напряжение на управляющие контакты, при этом будет слышен щелчок. При подаче питания дело с работоспособным реле обстоит так: если напряжение на обмотке отсутствует, разомкнутые группы не соединяются, а замкнутые соединяются. Нужно проверить каждую группу контактов.
Если механизм твердотельный и исправный, мультиметр выдаст небольшое напряжение. При повреждении на дисплее будет 0.
Теоретически может возникнуть путаница, поэтому советуем посмотреть следующие видео, где показаны разные нюансы измерений, в том числе с помощью автомобильной АКБ:
Теперь вы знаете, как проверить реле на работоспособность мультиметром.
Вопрос — ответ
Вопрос: Как проверить реле цифровым мультиметром?
Имя: Тимофей
Ответ: Для некоторых этапов нужно использовать регулируемый блок питания, а само реле следует выпаять из схемы. Важно протестировать обмотку и все контактные группы. Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания).
Вопрос: Как прозвонить обмотку реле мультиметром?
Имя: Матвей
Ответ: Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Расставляем щупы по своим гнездам на мультиметре. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам. Смотрим на экран и узнаём обмоточное сопротивление.
Вопрос: Как прозванивать четырехконтактное реле мультиметром?
Имя: Никита
Ответ: На мультиметре выбирается функция диодной проверки или прозвонки. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель пищит, во втором выдает единицу. Затем можно давать напряжение на управляющие контакты.
Электрические системы автомобиля: понимание реле
Реле, как правило, вызывают некоторое замешательство у наших клиентов, а также у многих специалистов по счетчикам. Большое разнообразие конфигураций реле, областей применения и использования может затруднить выбор, особенно если информация в каталоге недоступна или неполна. Понимание того, как работают реле, и «чтение» печатной схемы реле может помочь нам выбрать подходящее реле — даже без помощи каталожных списков или обменов.
Реле используются во всех электрических системах автомобиля, позволяя переключателям со слабым током управлять компонентами с большим током. Подумайте обо всех проводных цепях малого сечения, которые можно найти в современном автомобиле, а затем подумайте о сильноточных нагрузках, которыми эти цепи контролируют. Электродвигатели, соленоиды и лампы накаливания потребляют значительную мощность, но многие из их цепей управления полагаются на реле, чтобы изолировать и переключать потоки высокого и низкого тока.
Реле — это электромеханический переключатель, который использует магнитное поле для «стягивания» набора контактов, замыкая или размыкая цепь. Он разделен на две половины: «управляющую» цепь с магнитной катушкой и «нагрузочную» цепь, содержащую контакты, составляющие коммутационный механизм. Со стороны управления, когда через катушку протекает ток, создается магнитное поле, оттягивающее якорь от одного контакта к другому, замыкая цепь на стороне «нагрузки» реле.
В зависимости от типа реле, количества контактов и его внутренней конструкции оно может размыкать или замыкать цепь, питающую один или несколько компонентов. Наиболее распространенные типы реле известны как реле ISO и бывают двух размеров. Мини-реле ISO представляет собой куб размером примерно 1 дюйм с четырьмя или пятью пронумерованными контактами, расположенными в стандартном «крестовом» порядке. Микрореле ISO примерно в два раза меньше мини-реле ISO, его контакты расположены в виде буквы «Т». Оба работают одинаково.
Внутренние соединения
На схеме, напечатанной сбоку реле, показаны внутренние соединения между каждым пронумерованным контактом реле. Штыри 85 и 86 составляют цепь «управления», а катушка находится между ними. Штыри 30, 87 и 87а составляют цепь «нагрузки», которая содержит переключатель. Пунктирная линия между двумя цепями представляет «действие» магнитной катушки. Схема реле всегда будет показывать цепь «в состоянии покоя» или в обесточенном состоянии. В состоянии покоя контакт 87 нормально разомкнут (НО), а контакт 87а, если он присутствует, нормально замкнут (НЗ). Контакт 30 известен как «общий» контакт, обычно это 12-вольтовый источник питания с предохранителем.
На диаграмме также указаны напряжение и номинальная сила тока, а также (если повезет) номер используемой детали для справки. Некоторые реле также включают резистор или диод, что помогает предотвратить обратное напряжение и повреждение чувствительной электроники. Хотя рекомендуется подключать 12-вольтовое питание к контакту 85, контакты 85 и 86 можно подключать, не беспокоясь о полярности, если только не установлен диод. В реле с диодами питание 12 В должно быть подключено к контакту 86, чтобы предотвратить повреждение диода.
Система нумерации
Контакты микрореле ISO пронумерованы от 1 до 5. Их функции следующие:
- № 1 и № 2: цепь управления/катушки (аналогичны 85 и 86)
- № 3: общий (то же, что и 30)
- № 4: нормально закрытый (NC), такой же, как 87a
- № 5: нормально открытый (НО), как 87
Если прямой поиск в каталоге или обмен OEM недоступен, сравнение расположения выводов и схемы может помочь вам найти подходящую замену из имеющегося запаса. При замене реле будьте предельно внимательны, чтобы совместить нумерацию контактов и расположение между оригинальным реле и новым реле. Мини-реле ISO могут иметь конструкцию типа «A» или типа «B» с обратным расположением 30- и 86-контактных контактов. Использование неправильного реле может привести к повреждению цепи и реле! Если исходное ISO-реле заказчика имеет четырехконтактную конструкцию (также известное как «переключающее реле»), его можно заменить пятиконтактным «переключающим» реле при условии, что пятый контакт ни к чему не подключен. Во многих блоках предохранителей при использовании четырехконтактного реле в позиции «87а» остается пустая полость. Если в резонаторе установлена клемма, НЕ ПЫТАЙТЕСЬ установить пятиконтактное реле!
В этой статье:Вид счетчика, электрика
Понимание работы автомобильных реле
Понимание назначения реле в автомобиле очень важно, так как маленький переносной компонент обеспечивает безопасный срок службы многих крупных электроприборов в нашем автомобиле. после публикации подробного поста о реле общего назначения я понял, что писать об автомобильных типах будет полезно.
Сегодня вы познакомитесь с определением, применением, компонентами, схемами, типами и работой реле в автомобилестроении. Вы также узнаете преимущества и недостатки этих автомобильных реле.
Подробнее: Понимайте различные типы реле
Содержание
- 1 Определение автомобильных реле
- 2 Применение
- 3 Компоненты автомобильной реле
- 3.0.1.1.10.1 Automotive Relays
- 3,0.1.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.
- 4 Типы автомобильных реле
- 4.1 Нормально разомкнутые реле:
- 4.2 Реле переключения:
- 4.3 Подпишитесь на нашу рассылку новостей
- 4.4 Реле с двойным разомкнутым контактом:
- 4,5 горшечных реле:
- 4.6 Светодиодные флешки:
- 4,7 Реле временной задержки:
- 4,8 Реле мигалки:
- 4,9 Термическая (стандартная) Флэшер:
- 4.10 Электромеханический флешер:
- 4.11.11 WIGER WIGER WIGER WIGER-WIGERES 2.10:
- 4.11. 4.12 Реле с юбкой:
- 5 Принцип работы
- 5.
0.1 Посмотрите видео, чтобы узнать, как работают автомобильные реле:
- 5.
- 6 Преимущества и недостатки автомобильных реле
- 6.1 Преимущества:
- 6.2 Недостатки:
- 7 Заключение
- 7.1 Пожалуйста, поделитесь!
- слаботочная цепь.
- С помощью одного переключателя можно активировать несколько цепей.
- Выполнение логических функций.
- Экономит деньги благодаря низкой стоимости.
- Автомобильные реле могут переключать переменный и постоянный ток. Транзисторы могут коммутировать только постоянный ток.
Определение автомобильных реле
Автомобильное реле представляет собой переключатель с электронным или электромеханическим управлением, предназначенный для постоянного напряжения в системах комфорта и удержания пассажиров. Он также контролирует уровни мощности в суровых условиях.
Как и другие переключатели, реле управляются с помощью электроэнергии, компьютера или модуля управления. Автомобильное реле предназначено для автоматизации включения и выключения электрических цепей в определенное время. Однако функции реле — это больше, чем просто автоматизация; он обеспечивает возможность коммутации нескольких цепей, в том числе различных типов напряжения. Это произойдет в пределах одного и того же реле в одно и то же время.
Как правило, реле представляют собой электрические переключатели, работающие на основе электромагнетизма и преобразующие слабые электрические импульсы в большие токи. Это преобразование происходит, когда электрический вход активирует электромагниты для формирования или разрыва существующих цепей.
Используя слабые входы для подачи более сильного тока, реле может эффективно действовать как переключатель или усилитель электрического тока. Они зависят от желаемых приложений.
Подробнее: Разница между двигателями SI (искровое зажигание) и CI (воспламенение от сжатия)
Применение
Автомобильные реле применяются в различных частях транспортных средств для питания определенных компонентов. Одно или несколько устройств в автомобиле могут зависеть от релейной системы, чтобы они могли работать соответствующим образом и останавливаться, когда в одном из них возникает неисправность. Детали транспортных средств, в которых используются реле, включают индикаторы приборной панели, фары, тормозные и светофоры.
Вентилятор двигателя также работает с реле. лобовое стекло, стеклоочиститель и т.д. по сути, наряду с предохранителем почти все бортовые электросистемы автомобиля имеют реле для их безопасности.
Автомобильные реле используются для обеспечения функций переключения, поддерживающих современные электрические удобства и функции безопасности в транспортных средствах. Эти реле обеспечивают поддержку всех типов транспортных средств — легковых автомобилей, грузовиков, фургонов, прицепов, лодок и т. д.
Релейные переключатели 12 В пост. звуковой сигнал автомобиля, фары, вспомогательные фары, двигатели вентиляторов, двигатели вентиляторов и т. д.
Подробнее: Знакомство с автомобильной тормозной системой
Компоненты автомобильных реле
Все реле имеют одни и те же первичные компоненты, но некоторые типы могут содержать дополнительные детали в зависимости от их особенностей в приложениях. Ниже приведены основные компоненты, которые можно найти во всех типах реле:
Рама — это контейнер или сверхпрочная рама, которая содержит и поддерживает различные части реле.
Катушка – это проволока, намотанная на металлический сердечник. Это часть, которая создает электромагнитное поле
Арматура – подвижная часть, которая размыкает и замыкает контакты. Имеется прикрепленная пружина, возвращающая якорь в исходное положение.
Контакты – это проводящая часть, которая заставляет реле замыкать (замыкать) или разрывать (размыкать) цепь.
Реле имеют две цепи; Цепь питания и контактная цепь. Сторона возбуждения имеет катушку, а контакты реле имеют контактную сторону. Катушка реле находится под напряжением, когда ток протекает через катушку и создает магнитное поле. В блоке переменного тока полярность меняется 120 раз в секунду, в системе постоянного тока полярность также фиксирована.
Схема автомобильного реле:
Типы автомобильных реле
Существует множество типов автомобильных реле на транспортных средствах, отвечающих требованиям различных приложений.
Ниже приведены различные типы автомобильных реле и их функции:
Нормально разомкнутые реле:
Нормально разомкнутые реле имеют только четыре контакта и могут быть подключены только одним способом — нормально разомкнутыми. Это не похоже на типы переключающих реле, которые могут быть подключены к различным формам, включая Н.О.
Реле переключения:
Это распространенные типы реле в автомобилях, они имеют пять стандартных контактов. Они могут быть нормально разомкнуты (Н.О.) с помощью контактов 30 и 87, нормально замкнуты (Н.З.) с помощью контактов 30 и 87а. эти реле также могут быть подключены как переключатели (как Н.О., так и Н.З.) с использованием 30 и обоих контактов 87 и 87a.
Присоединяйтесь к нашему информационному бюллетеню
Всякий раз, когда реле используется в качестве переключателя, оно переключает ток с одной цепи на другую и обратно. Это зависит от состояния его катушки (ВКЛ или ВЫКЛ).
Реле с двойным разомкнутым контактом:
Реле с двойным разомкнутым контактом имеет пять контактов, как и переключающее реле, но имеет двойной набор контактов вместо одного контакта.
Из-за этого контакты 87 и 87a нормально разомкнуты (НО) внутри реле, в отличие от 87а, который нормально замкнут (НЗ).
Герметичные реле:
Герметичные реле — это специальные реле, функционирующие как реле других типов. Его отличие от других в том, что его нижняя часть загерметизирована эпоксидной смолой, чтобы вода не могла проникнуть внутрь. Ограничение залитого реле в том, что его нельзя отремонтировать.
Подробнее: Понимание работы системы зажигания от магнето
Светодиодные мигалки:
Светодиодные мигалки электрически управляются небольшой твердотельной интегральной схемой (ИС). Он предназначен для работы с низким потреблением тока светодиодного освещения, не вызывая проблем. Ну, несколько подключенных огней не влияют на его мощность.
Реле времени задержки: Реле времени
являются популярными типами реле, которые регулируются для поддержания и контроля тока, протекающего через его контакты. Продолжительность протекания тока также может варьироваться от 2 секунд до 3 минут после отключения питания катушки.
Эти типы реле содержат полупроводниковую схему синхронизации с переменным резистором, который управляет эффектом временной задержки. Реле задержки времени обычно используется для включения стояночных огней транспортных средств в течение длительного времени после того, как транспортное средство выехало, чтобы вы могли объехать автомобиль.
Реле-мигалка:
Реле-мигалка имеет два или три контакта, в отличие от стандартных реле с четырьмя-пятью контактами. В двухконтактном мигалке один контакт подключается к питанию, а другой к цепи освещения. В то время как мигалка с тремя контактами с дополнительным контактом, который будет подключен к световому индикатору, который позволяет пользователю знать, что мигалка включена.
Не все реле мигалки на самом деле работают как реле, некоторые больше действуют как автоматический выключатель. Но они все еще групповые, как реле.
Тепловое (стандартное) мигающее устройство:
Большинство импульсных реле управляются термически, как автоматический выключатель.
Ток, протекающий через катушку реле мигалки, создает достаточное количество тепла. Это тепло заставляет контакты внутри реле отклоняться, вызывая размыкание контактов и прекращение протекания тока.
Как только рассеется достаточное количество тепла, контакты вернутся в исходное положение и снова потечет ток. Поскольку эти контакты постоянно «замыкаются и размыкаются», это приводит к миганию указателей поворота. Что ж, количество света, подключенного к тепловизору, будет определять его выходную мощность.
Электромеханическая мигалка:
Электромеханическая мигалка работает с печатной платой, которая содержит конденсатор, пару диодов и катушку для создания такой же схемы вспышки, как и стандартная мигалка. Эти типы импульсных реле способны выдерживать более высокие нагрузки с улучшенными характеристиками по сравнению с тепловыми импульсными реле. Количество света, подключенного к этим типам мигалок, меньше влияет на его мощность.
Вспышки-вспышки:
Вспышки-вспышки также известны как чередующиеся мигатели, в которых используется полупроводниковая вспышка.
Эта схема помогает чередовать две отдельные цепи ламп.
Реле с юбкой:
Реле с юбкой имеют расширенную юбку вокруг нижней части для уплотнения гнезда. Это предотвращает попадание воды и загрязнений на контакты реле. Эти реле часто используются в открытых участках автомобилей.
Подробнее: Понимание работы электронной системы зажигания
Принцип работы
Работа реле менее сложна и ее легко понять. Если реле разомкнуто, вы увидите в нем катушку электромагнита, переключатель и пружину. Эта пружина удерживает переключатель в этом положении до тех пор, пока ток не пройдет через катушку. Затем катушка генерирует магнитное поле, которое перемещает переключатель, который включает и выключает.
На приведенной выше схеме показана распиновка типичного реле на 12 В. Эти контакты пронумерованы; 85 и 86 — контакты катушки, а 30, 87 и 87а — контакты переключателя. Контакты 87 и 87a — это два контакта, к которым будет подключаться 30. То есть, если катушка не активирована, 30 всегда будет подключен к 87a, когда переключатель выключен.
Но если ток подается на катушку, 30 будет контактировать с контактом 87.
Ну, в зависимости от того, как вы хотите, чтобы реле работало, вы можете установить 87 и 87a как открытые или закрытые. Если для вашего оборудования требуется закрытое реле, вам нужно подключить его к 87a, его также можно поменять местами, если вы хотите нормально разомкнутое реле. большинство реле имеют маркировку внизу, чтобы легко идентифицировать источник питания.
Посмотрите видео, чтобы узнать, как работают автомобильные реле:
Преимущества и недостатки автомобильных реле
Преимущества:
Ниже приведены преимущества реле во всех видах автомобилей:
- 3.0.1.1.10.1 Automotive Relays
