Что такое силовой кабель. Из каких основных элементов состоит конструкция силового кабеля. Какие бывают виды силовых кабелей и их маркировка. Как правильно выбрать силовой кабель.
Что такое силовой кабель и для чего он предназначен
Силовой кабель — это электротехническое изделие, предназначенное для передачи и распределения электрической энергии. Он состоит из одной или нескольких токопроводящих жил, заключенных в изоляцию и защитную оболочку.
Основное назначение силового кабеля:
- Передача электроэнергии от источника к потребителям
- Подключение промышленного и бытового электрооборудования
- Прокладка силовых линий в зданиях и сооружениях
- Организация подземных и подводных линий электропередачи
Силовые кабели применяются в электрических сетях с напряжением от 220 В до 500 кВ и выше. Они способны передавать значительные мощности на большие расстояния с минимальными потерями.
Из каких основных элементов состоит силовой кабель
Конструкция силового кабеля включает следующие основные элементы:
1. Токопроводящая жила
Это центральный элемент кабеля, по которому проходит электрический ток. Жилы изготавливаются из меди или алюминия. Они могут быть однопроволочными или многопроволочными. По количеству жил кабели бывают одно-, двух-, трех-, четырех- и пятижильными.
2. Изоляция жил
Слой диэлектрического материала, который покрывает каждую токопроводящую жилу. Изоляция обеспечивает электрическую прочность кабеля. Наиболее распространенные изоляционные материалы — ПВХ-пластикат, сшитый полиэтилен, бумажная пропитанная изоляция.
3. Защитная оболочка
Внешний слой, который защищает внутренние элементы кабеля от механических повреждений и воздействия окружающей среды. Оболочка может быть выполнена из ПВХ, полиэтилена, резины или свинца.
4. Броня (для некоторых типов кабелей)
Дополнительный защитный слой из стальных лент или проволок, который предохраняет кабель от механических повреждений при прокладке в земле или под водой.
Основные виды и маркировка силовых кабелей
Силовые кабели классифицируются по нескольким параметрам:
По материалу жил:
- Медные (без буквы в маркировке)
- Алюминиевые (буква «А» в начале маркировки)
По типу изоляции:
- С бумажной изоляцией (буква «Ц»)
- С пластмассовой изоляцией (буква «В» — ПВХ, «П» — полиэтилен)
- С резиновой изоляцией (буква «Р»)
По наличию защитных покровов:
- Бронированные (буква «Б»)
- Небронированные
По числу жил:
- Одножильные
- Многожильные (от 2 до 5 жил)
Наиболее распространенные марки силовых кабелей:
- ВВГ — кабель с медными жилами и ПВХ изоляцией
- АВВГ — то же, но с алюминиевыми жилами
- NYM — импортный аналог ВВГ
- ВБбШв — бронированный кабель с ПВХ изоляцией
- СИП — самонесущий изолированный провод для воздушных линий
Как правильно выбрать силовой кабель
При выборе силового кабеля необходимо учитывать следующие факторы:
1. Условия эксплуатации
Где будет проложен кабель — в земле, на воздухе, в помещении? Каковы температурные условия и влажность? От этого зависит выбор изоляции и защитных покровов.
2. Напряжение сети
Кабель должен быть рассчитан на рабочее напряжение в сети. Например, для бытовых сетей 220/380 В подойдут кабели на 660 В.
3. Токовая нагрузка
Сечение жил выбирается исходя из максимального тока, который будет протекать по кабелю. Чем больше мощность потребителей, тем больше должно быть сечение.
4. Механические нагрузки
Если кабель будет подвергаться механическим воздействиям, следует выбрать бронированный вариант или кабель с усиленной защитной оболочкой.
5. Количество жил
Зависит от схемы подключения оборудования. Для трехфазных сетей обычно используют четырех- или пятижильные кабели.
Особенности монтажа силовых кабелей
При монтаже силовых кабелей необходимо соблюдать следующие правила:
- Прокладка должна выполняться при температуре не ниже допустимой для данного типа кабеля
- Радиус изгиба кабеля не должен быть меньше допустимого значения
- Необходимо избегать механических повреждений кабеля при протяжке
- Соединения и оконцевания должны выполняться специальными методами (опрессовка, пайка)
- Кабель должен быть защищен от прямого воздействия солнечных лучей
- При подземной прокладке кабель укладывается в траншею на подушку из песка
Сравнение силовых кабелей с другими видами проводников
Какие преимущества имеют силовые кабели по сравнению с другими способами передачи электроэнергии?
Силовой кабель vs воздушная линия электропередачи:
- Более высокая надежность и безопасность
- Защищенность от атмосферных воздействий
- Возможность прокладки в стесненных условиях города
- Отсутствие визуального загрязнения ландшафта
Силовой кабель vs обычный провод:
- Большая пропускная способность по току
- Лучшая защита от внешних воздействий
- Возможность прокладки в земле и под водой
- Более высокое рабочее напряжение
Перспективы развития силовых кабелей
Каковы основные направления совершенствования силовых кабелей в будущем?
- Разработка новых изоляционных материалов с улучшенными характеристиками
- Создание сверхпроводящих кабелей для передачи энергии с минимальными потерями
- Внедрение оптоволоконных элементов в конструкцию кабеля для мониторинга состояния
- Повышение пожаробезопасности и экологичности кабельной продукции
- Увеличение срока службы и надежности силовых кабелей
Развитие технологий производства силовых кабелей позволит повысить эффективность передачи электроэнергии и надежность электроснабжения потребителей.
Силовой кабель | это… Что такое Силовой кабель?
электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).
Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли).
В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для кабелей с напряжением соответственно от 35 до 1 кв).
Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).
Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.
В.
М. Третьяков.

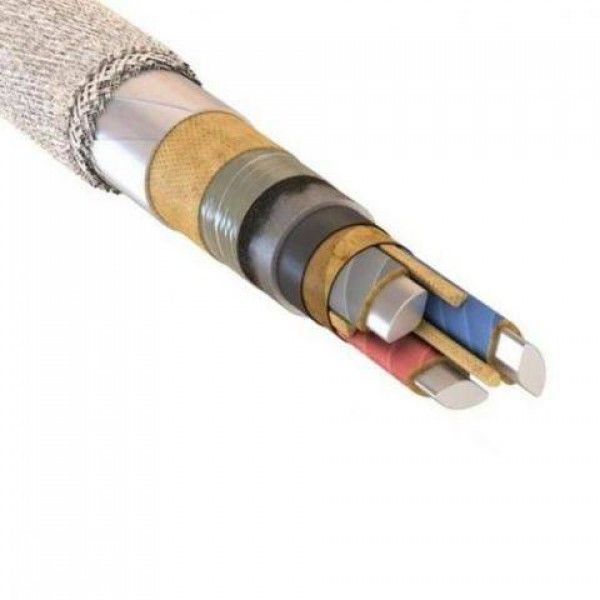

Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.
Что такое силовой кабель, для чего он служит и где используется
Определение
Силовой кабель – в широком смысле, это кабель для передачи электрической энергии, подключения потребителей к питанию от распределительных щитов промышленных и коммунальных объектов. Традиционно принято считать, что провод для подключения осветительных приборов, имеющий сечение менее 1,5 кв.мм является осветительным, а кабель для подключения более мощных приборов – силовым (к таким также не относят, акустический провод для усилителя, сетевой для компьютера, телевизионный).
В некоторых случая и провод освещения называют питающим. Например, при подключении мощных осветительных приборов.
Также справедливо называть силовым кабелем витую пару для ретро-проводки.
Понятие жилы в электропроводке
Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная). Важной характеристикой является площадь сечения жилы.
Конструкция силового кабеля
Наличие брони, экрана и его материал, тип изоляции, степень гибкости, число жил и сечение силового кабеля определяют его условия прокладки. Но вне зависимости от эти факторов кабель включает как минимум 3 конструктивных элемента:
- токопроводящую жилу, по которой передается ток;
- изоляцию токопроводящей жилы, которая предотвращает междуфазное короткое замыкание;
- наружную оболочку, которая служит для защиты от механических повреждений и попадания влаги;
Для придания кабелю той или иной степени защиты и улучшения характеристик в конструкции могут быть использованы:
- внутренняя экструдированная оболочка для придания кабелю правильной круглой формы и одновременно выполняющая роль поясной изоляции;
- броня из двух стальных оцинкованных лент наложенных с перекрытием не менее 50%, обеспечивающих защиту от механических повреждений.
Токопроводящая жила
Алюминий или медь – это два основных материала, которые используют для изготовления токопроводящих жил. Выбор этих материалов обусловлен их высокими токопроводящими свойствами (низким сопротивлением).
В электрическом проводе может быть различное количество жил различной формы. Они могут состоять из одиночных проволок или с многопроволочными медными жилами.
Защитная оболочка
По характеру и составу защитной оболочки выделяют несколько основных видов исполнения:
- резиновая;
- полиэтиленовая;
- маслопропитанная бумажная;
- поливинилхлоридная.
С резиновой изоляцией используют при монтаже систем при максимальном напряжении на 10 кВ. Достоинствами данной изоляции является низкое впитывание влаги и хорошая гибкость, упрощающая монтаж сложных трасс. Главный недостаток – невозможность использовать в открытых сетях, в связи с неустойчивостью этого вида изоляции к ультрафиолетовым лучам и озону.
Силовой кабель с изоляцией из сшитого полиэтилена используется в сетях с любым напряжением и разделяется на группы по величине максимального напряжения. Первая группа используется при напряжении от 6 до 32 кВ, вторая – от 45 до 150 кВ и третья от 220 до 330 кВ. Такое покрытие выдерживает очень высокую температуру и влагу, а также имеет небольшой вес в сравнении с другими типами.
С маслопропитанной бумажной изоляцией электрический силовой кабель применяется для передачи электрической энергии в сетях с напряжением до 35 кВ. Для дополнительной защиты от влаги, механических и химических воздействий на бумажную изоляцию, в таком проводе имеется свинцовая оболочка. Алюминиевая оболочка не применяется в агрессивных химических средах, так как легко разрушается.
ПВХ — это один из самых распространенных на данный момент видов изоляционных материалов для электрического силового кабеля в бытовых и коммунальных сетях с напряжением до 660 Вольт, а также промышленных сетях низкого напряжения (1–6 кВ).
Наибольшее распространение получила ввиду своей технологичности и низкой цены, а также высокой эластичности и негорючести.
Кабель помимо изоляции жил обычно имеет общую защитную оболочку, которая служит для объединения всех жил и защиты их от агрессивных сред, механических и других воздействий. Она так же выполняется из различных полимерных материалов, не проводящих электрический ток, может иметь различную толщину, гибкость и другие необходимые свойства.
Классификация силовых кабелей
Материал жилы
Как известно, в домашней проводке алюминий запрещен согласно ПУЭ:
2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.
Исключений больше, чем правил: алюминиевые провода нельзя применять, если коротко, в чердачных помещениях, в некоторых устройствах подстанций, в щитовых устройствах, в цепях управления лифтами, в цепях освещения некоторых помещений, в общественных зданиях и помещениях, на взрывоопасных объектах.
Однако, недавно вышел Приказ Минэнерго России от 16.10.2017 N 968 о использовании алюминиевой электропроводки, где указаны нормы на провода с жилами из алюминиевых сплавов. Там приведены правила использования алюминиевых жил и требования к химическому составу алюминиевых сплавов.
Тем не менее, кабелей конкретных марок сечением 2,5, 4,0, 6,0 мм², удовлетворяющих этому приказу и пригодных для использования в электропроводке 0,4 кВ, я пока не встречал.
Медные
Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.
Алюминиевые
Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети.
Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².
Количество проволок в жиле
Чем больше в жиле проволок, тем больше она годна к многократному изгибу. Конечно, в этом смысле медь более предпочтительна. Но подождем ещё отзывы про новые алюминиевые сплавы!
С другой стороны, кабели с однопроволочными жилами (в их названии есть буквы “ож”) проще подключать. Многожильные требуют обязательной опрессовки наконечниками, а для этого нужен специальный инструмент и опыт работы.
Опрессовка многожильных проводов
Плюс одножильных кабелей – дешевизна, и поэтому их прокладывают при стационарной и скрытой электропроводке.
Изоляция и пожарная безопасность
Современные кабели изготавливаются в основном с изоляционной оболочкой из поливинилхлорида (ПВХ). Если в кабеле несколько проволок (проводов), то кроме индивидуальной, он имеет и общую изоляцию, предохраняющую его от внешних воздействий.
Качественный кабель всегда имеет общую изоляцию из нескольких слоев и материалов.
Силовые кабели подготовлены к монтажу
Кроме изоляционных свойств, очень важная характеристика изоляции кабеля – поведение при пожаре. Для этого изоляцию выполняют из специальных материалов и определенной конструкции. Обозначения таких кабелей на примере распространенного кабеля ВВГ:
ВВГ нг – негорючий,
ВВГ нг LS – с пониженным дымообразованием (Low Smoke), другое его название – FR LS – «FireResistance»
ВВГ нг (а) – универсальный пожароустойчивый.
В проектах на строительство обычно указывается марка кабеля, и наиболее распространенные сейчас кабели – ВВГ FRLS и его аналог NYM.
Прокладка
При прокладке кабелей нужно руководствоваться маркой кабеля и ПУЭ, глава 2.1.
Следует выделить важные моменты при прокладке кабелей:
Прокладка должна быть выполнена таким образом, чтобы минимизировать механические и атмосферные воздействия. В случае прокладки на открытом воздухе должны применяться специально разработанные для этого марки кабелей (например, СИП).
Кабель должен быть по возможности сменяемым. Это – требование ПУЭ 7.1.37. Впрочем, в том же пункте говорится, что в случае скрытой проводки внутри стен из негорючих материалов допускается проводку делать несменяемой.
Пример прокладки кабелей в цеху
Согласно ПУЭ 2.1.23, все места соединения проводов должны быть доступны. Поэтому их делают в распределительных или установочных коробках, а также в электрощитках, к которым должен быть доступ для осмотра, ремонта и обслуживания. Это требование часто не выполняют в угоду дизайну помещения.
Силовые кабели
Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:
- одной или нескольких металлических жил, предназначенных для передачи тока;
- изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
- внешней оболочки, служащей для защиты всей конструкции кабеля в целом.
Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.
Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.
Силовой кабель — особенности маркировки
Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение.
Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.
| Номер знака в маркировке силового кабеля | Назначение символа | Расшифровка символа |
| 1 | Материал токоведущих жил | А — алюминий Знак отсутствует — медь |
| 2 | Материал изоляционного слоя | В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен |
| 3 | Тип внешней оболочки жил | С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид |
| 4 | Броневая защита | Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой |
| 5 | Экранировка | Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой |
| 6 | Дополнительные характеристики | нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель |
Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле.
Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.
Кабель ВВГ
Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.
Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие.
Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.
Кабель NYM
Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.
В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.
Кабель СИП
Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности.
Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.
Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее.
Без этих дополнительных элементов невозможно выполнить монтажные работы.
Кабель ВББШв
Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.
Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей.
ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.
Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.
Срок службы
Срок службы кабеля регламентирован государственными нормативами (ГОСТ 16442-80, ГОСТ 18410-73 и т.д.), подразделяется на фактический и гарантийный.
Гарантия на изделие выдается производителем на срок, исчисляемый с начала использования конструкции. Порядок действует при соблюдении покупателем правил транспортировки, укладки, функционирования. Гарантия на провода с изоляцией из пластмассы составляет не менее 5 лет.
На кабели с изоляцией бумажной выдается гарантия до 4,5 лет.
Срок годности кабеля представляет фактический период использования конструкции до разрешенных стандартом технических параметров. Фактическая продолжительность и период эксплуатации составляют для кабелей с пластмассовой изоляцией около 25 лет. Провода, имеющие изоляцию из пропитанной бумаги, можно эксплуатировать до 30 лет.
Заключение
В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!
Источники
- https://samelectrik.ru/chto-takoe-silovoj-kabel-dlya-chego-on-sluzhit-i-gde-ispolzuetsya. html
- https://odinelectric.ru/wiring/wires/chto-takoe-silovoj-elektricheskij-kabel-i-iz-chego-on-sostoit
- https://www.boncom.by/papers/silovoj-kabel
- https://SamElectric.ru/spravka/silovye-kabeli-podrobnyj-obzor.html
- https://ProFazu.ru/provodka/cable-wire/vidy-kabelej.html
html[свернуть]
Что такое электрический силовой кабель? Определение и конструкция кабеля
Определение: Кабель, используемый для передачи и распределения электроэнергии, называется силовым кабелем. Силовой кабель состоит из двух или более электрических проводников, соединенных внешней оболочкой. Он используется для передачи сверхвысоких напряжений в местах, где невозможно использовать воздушные линии, например, на море, при пересечении аэродромов и т. д. Но подземный кабель является более дорогостоящим по сравнению с воздушным кабелем для того же напряжения, что и основной оттягивает силовой кабель.
Конструкция кабеля
Силовой кабель в основном состоит из трех основных компонентов, а именно проводника, диэлектрика и оболочки.
Проводник в кабеле обеспечивает путь прохождения тока. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие, возгорание и т. д. Ниже подробно описаны основные компоненты силовых электрических кабелей.
Проводник
Медные и алюминиевые провода используются в качестве материала проводников в кабелях из-за их высокой электропроводности. Для изготовления силового кабеля используются сплошные или несколько оголенных проводов из меди или алюминия.
Для проводника, имеющего более трех проводов, провод располагается вокруг центрального провода таким образом, чтобы их было шесть в первом слое, двенадцать во втором, восемнадцать в третьем и так далее. Количество жил в жилах 7, 19, 37, 61, 91 и т. д. Размер проводника обозначается цифрами 7/А, 19/В, 37/С и т. д., в которых первые цифры обозначают количество жил, а вторые цифры А, В, С и т.
д., представляет диаметры в см или мм отдельных проводов проводников.
Изоляция
- Изолятор должен иметь высокое сопротивление изоляции.
- Он должен иметь высокую диэлектрическую прочность, чтобы через него не проходил ток утечки.
- Материал должен иметь хорошую механическую прочность.
- Диэлектрический материал должен быть способен работать при высокой температуре.
- Должен иметь низкое тепловое сопротивление.
- Должен иметь низкий коэффициент мощности.
Кабели, используемые для подводных и влажных грунтов, должны использовать синтетические диэлектрики, такие как поливинилхлорид, полиэтилен и т.
д. Эти материалы сравнительно легче и имеют немигрирующий диэлектрик. Кроме того, такой тип диэлектрического материала обладает хорошей диэлектрической прочностью, низкими потерями мощности и низким термическим сопротивлением.
Внутренняя оболочка
Используется для защиты кабеля от влаги, которая может повредить изоляцию. Оболочка кабеля изготовлена из свинцового сплава, и эта прочность выдерживает внутреннее давление кабелей под давлением. Материал, используемый для внутренней оболочки, должен быть немагнитным.
Алюминиевая оболочка также используется в силовом кабеле, поскольку она дешевле, меньше по весу и имеет большую механическую прочность, чем свинцовая оболочка. В маслонаполненных кабелях и телефонных кабелях используется гофрированная бесшовная алюминиевая оболочка, поскольку она обладает лучшими свойствами на изгиб, меньшей толщиной и меньшим весом.
Защитное покрытие
Кабели со свинцовой оболочкой при укладке непосредственно на землю повреждаются коррозией и электролитом.
Для защиты кабелей от коррозии применяют слои волокнистого материала типа бумаги, мешковины и т.п. или поливинилхлорида. Слои волокнистого материала, намазанные гидроизоляционным составом снаружи электрического кабеля, называются сервировочными.
Бронирование : Бронирование — это процесс, при котором слои оцинкованной стальной проволоки или два слоя металлической ленты накладываются на оболочку для защиты ее от механических повреждений. Стальная проволока обычно используется для армирования, поскольку она обладает высокой продольной прочностью. Бронирование также используется для заземления кабеля. Когда в кабеле возникает неисправность (из-за нарушения изоляции), ток короткого замыкания протекает через броню и заземляется.
Наружная оболочка
Придает кабелям механическую прочность. Он защищает кабель от общих повреждений, таких как влага, коррозия, грязь, пыль и т. д. Для изготовления оболочки используется термореактивный или термопластичный материал.
Кабель питания и управления
Силовые кабели передают энергию от источника к оборудование. Кабели управления посылают сигналы для управления работой оборудование. Продукция включает кабели от 601 до 15 кВ и 15,1 кВ и выше, а также бумажный силовой кабель, переносной силовой кабель и сварочный кабель.
Все типы проводов с твердой диэлектрической изоляцией и кабели покрыты, в том числе термореактивными (сшитый полиэтилен и резина) и из термопласта, одно- и многожильные, с рубашкой, в оболочке или бронированный для силовых и управляющих приложений.
Продукты используется для передачи и распределения электроэнергии для нормальные условия установки и обслуживания, как в помещении, так и на открытом воздухе, воздушные, подземные или подводные.
Члены NEMA разрабатывают и защищать отраслевые позиции, связанные с международной торговлей и тарифы, а также государственные вопросы.
Контактное лицо: Халед Масри
- Приложения
- Стандарты
- Компании
- Продукты
- Деятельность
- Ресурсы
- Освещение аэропорта
- Зарядка электромобилей
- Знак газовой трубы и зажигание
- Горнодобывающая, нефтехимическая и землеройная техника
- Уличное освещение
- Подводная электростанция
- Трансмиссия
Загрузка .
..
Загрузка …
Загрузка …
- Разработает отраслевые стандарты
- Защитники для обновлений национального электрического кода ® (NEP) и другие другие и другие. строительные нормы
- Участвует в Международной электротехнической комиссии (IEC) TC20 Power and Контрольный комитет и IEC TAG 20, который консультирует Национальный Комитет; добровольно на должности экспертов США в рабочих группах TC 20 и поддерживает NEMA в качестве секретаря Технической консультативной группы США
- Поддерживает связи с Алюминиевой ассоциацией, Медной ассоциацией, Ассоциация инженеров по изолированным кабелям (ICEA), Американская национальная Институт стандартов (ANSI), Испытательные материалы Американского общества (ASTM), Национальная ассоциация противопожарной безопасности (NFPA) и страховщики Лаборатории (UL) по вопросам, связанным со Стандартами и соответствием оценка
- Поддерживает ANSI C8 Комитет по проводам и кабелям
секретариат и поддерживает несколько совместных стандартов с ICEA и
Ассоциация производителей электрооборудования Канады (EEMAC),
включая WC 26/EEMAC 201 Binational Wire and Cable Packaging , Стандарт UL 1072 для силовых кабелей среднего напряжения ,
и CANENA (Совет по гармонизации электротехнических стандартов).
