Схема таймера для периодического включения нагрузки. Таймер для периодического включения нагрузки: принцип работы, схемы, применение

Как работает таймер для периодического включения нагрузки. Какие бывают схемы таймеров. Где применяются таймеры периодического включения. Как собрать простой таймер своими руками. Какие преимущества у таймеров на микроконтроллерах.

Принцип работы таймера периодического включения

Таймер периодического включения — это устройство, которое автоматически включает и выключает нагрузку через заданные интервалы времени. Основные компоненты такого таймера:

• Генератор импульсов — задает временные интервалы
• Счетчик импульсов — отсчитывает заданное время
• Коммутирующий элемент — включает/выключает нагрузку
• Блок управления — задает режимы работы

Принцип работы заключается в следующем:

1. Генератор вырабатывает импульсы с заданной частотой
2. Счетчик подсчитывает количество импульсов
3. При достижении заданного числа импульсов формируется сигнал управления
4. Коммутирующий элемент включает или выключает нагрузку
5. Цикл повторяется с заданной периодичностью

Основные схемы таймеров периодического включения

Существует несколько распространенных схем реализации таймеров периодического включения:

1. На основе RC-цепи и транзистора

Простейшая схема использует RC-цепь для задания времени и транзистор в качестве ключа. Время определяется постоянной времени RC-цепи. Преимущества — простота, недостатки — невысокая точность.

2. На основе микросхемы NE555

Популярная схема на таймере NE555. Позволяет точно задавать временные интервалы. Недостаток — ограниченный диапазон времени.

3. На логических микросхемах

Используются счетчики и логические элементы для формирования временных интервалов. Позволяет реализовать сложные алгоритмы работы.

4. На микроконтроллере

Современное решение — программируемый таймер на микроконтроллере. Обеспечивает максимальную гибкость и функциональность.

Области применения таймеров периодического включения

Таймеры периодического включения широко применяются в различных областях:

• Бытовая техника (стиральные машины, мультиварки и др.)
• Системы вентиляции и кондиционирования
• Системы полива растений
• Автоматизация освещения
• Управление рекламными вывесками
• Медицинское оборудование (например, ингаляторы)
• Промышленные установки циклического действия

Как собрать простой таймер своими руками

Для сборки простого таймера периодического включения понадобятся следующие компоненты:

• Микросхема NE555
• Резисторы и конденсаторы для задания времени
• Транзистор или реле для коммутации нагрузки
• Источник питания

Порядок сборки:

1. Собрать схему генератора на NE555
2. Подобрать номиналы RC-цепи для нужных интервалов времени
3. Подключить коммутирующий элемент к выходу микросхемы
4. Настроить и протестировать работу таймера

Преимущества таймеров на микроконтроллерах

Современные таймеры на микроконтроллерах имеют ряд преимуществ:

• Высокая точность отсчета времени
• Широкий диапазон временных интервалов
• Возможность программирования сложных алгоритмов
• Дополнительные функции (часы, календарь и др.)
• Возможность управления через интерфейсы (USB, Wi-Fi и т.д.)
• Компактные размеры устройства

Выбор таймера для конкретных задач

При выборе таймера периодического включения следует учитывать следующие факторы:

• Требуемый диапазон временных интервалов
• Необходимая точность отсчета времени
• Мощность коммутируемой нагрузки
• Условия эксплуатации (температура, влажность и т.д.)
• Необходимость дополнительных функций
• Стоимость устройства

Настройка и эксплуатация таймеров

Для корректной работы таймера периодического включения необходимо:

1. Правильно установить временные интервалы работы и паузы
2. Учесть мощность подключаемой нагрузки
3. Обеспечить надежное электрическое подключение
4. Периодически проверять точность отсчета времени
5. При необходимости корректировать настройки

Перспективы развития таймеров периодического включения

Современные тенденции в развитии таймеров включают:

• Интеграцию в системы «умного дома»
• Управление через мобильные приложения
• Использование элементов искусственного интеллекта
• Повышение энергоэффективности
• Миниатюризацию устройств

Таймеры периодического включения продолжают оставаться востребованными устройствами в различных сферах применения. Развитие технологий позволяет создавать все более функциональные и удобные в использовании приборы.

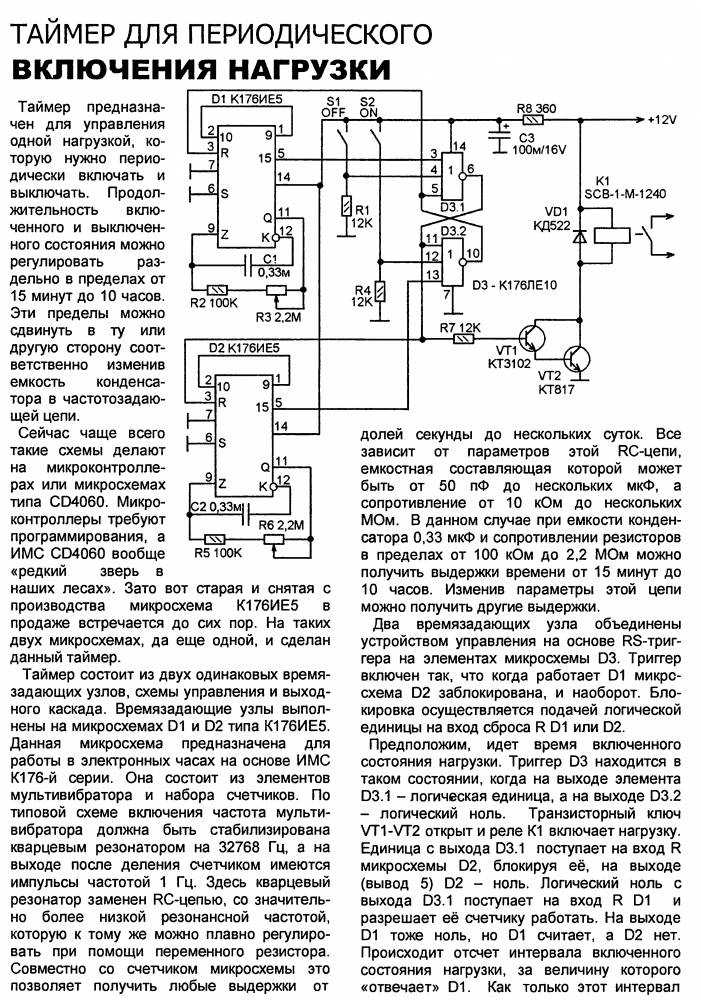

Таймер для периодического включения-выключения нагрузки (CD4060, CD4025A)

Схема таймера для того чтобы электроприбор работал в периодическом режиме — через определенное время включался, работал некоторое время и снова выключался. То есть, почти как холодильник, но периодичность зависит не от температуры а от установленных временных интервалов.

Принципиальная схема

На рисунке 1 показана схема таймера, в котором продолжительность работы прибора и продолжительность «отдыха» можно установить раздельно в пределах от 90 секунд до 3 часов, отдельно для каждого режима.

Временные интервалы устанавливаются плавно двумя переменными резисторами. Величины временных интервалов зависят от параметров RC-цепей с переменными резисторами в «R»-составляющих.

Поэтому, этот таймер годится только в тех случаях, когда очень большой точности установки интервалов не требуется.

Рис. 1. Принципиальная схема таймера для периодического включения-выключения нагрузки.

Схема состоит из двух таймерных узлов на микросхемах CD4060, переключаемых с помощью триггера. Один из этих узлов «заведует» периодом работы, а другой — периодом «отдыха».

Микросхема CD4060 представляет собой 14-разрядный двоичный счетчик с элементами для мультивибратора. Поэтому, CD4060 часто используют в схемах несложных таймеров.

На микросхеме D1 выполнен таймер, отрабатывающий период работы (включенного состояния) прибора. В момент включения питания (или после нажатия кнопки S1), из-за зарядки С2 через R8, RS-триггер на D3 устанавливается в состояние с логической единицей на выходе D3.3. Транзисторный ключ VT1-VT2 открывается и посредством реле К1 включает прибор.

В это же время начинает работать счетчик D1. А счетчик D2 удерживается единицей с выхода D3.1 в нулевом состоянии. Через некоторое время, зависящее от частоты встроенного мультивибратора (C1-R1-R2) на старшем выходе D1 (вывод 3) появляется логическая единица.

Эта единица переключает RS-триггер D3 в противоположное состояние. Ключ VT1-VT2 закрывается и выключает прибор. Единица с выхода D3.2 обнуляет счетчик D1 и фиксирует его в этом (нулевом) состоянии.

Нуль с выхода D3.1 разрешает работать счетчику D2. С этого момента начинается отсчет периода паузы («отдыха»). Теперь счетчик D1 заблокирован, а счетчик D2 считает импульсы собственного мультивибратора, частота которых, а значит и временя достижения состояний 8192, зависит от сопротивления R6.

Спустя заданное время на выводе 3 D2 возникает единица, и схема возвращается в исходное состояние, то есть, электроприбор включается и начинает счет D1.

Таким образом, благодаря триггеру на D3 счетчики работают попеременно, — D1 отсчитывает продолжительность включенного состояния реле К1, затем, D2 отсчитывает продолжительность выключенного состояния К1, и так далее.

Резистором R2 регулируют продолжительность включенного состояния, а резистором R6 — продолжительность выключенного.

Кнопки S1 и S2 без фиксации, они служат для ручного управления состочнием таймера. Нажатием S1 переводим схему в состояние включенной нагрузки, а нажатием S2 — в состояние выключенной. При этом начинается отсчет соответствующего временного интервала.

Светодиод HL1 сигнализирует от включении реле К1.

Второй вариант схемы

Схема на рис. 1, из-за параметрической установки частоты мультивибраторов не отличается высокой точностью отработки временных интервалов.

Достигнуть высокой точности и существенного расширения пределов установки можно применив кварцевую стабилизацию частоты тактового мультивибратора.

На рис. 2 показан именно такой вариант таймера.

Рис. 2. Второй вариант принципиальной схемы таймера для периодического включения-выключения нагрузки.

Здесь для каждого режима интервалы можно устанавливать в двух диапазонах, — от 1 секунды до 2047 секунд или от 1 минуты до 2047 минут, то есть, практически, от 1 секунды до 34-х часов. Причем, в первом диапазоне установка производится с шагом в одну секунду, а во втором — с шагом в одну минуту.

Единственное неудобство, это способ установки, — микровыключателями, переведя число секунд (или минут) в двоичный код. Но это у радиолюбителя не должно вызывать затруднений. Точность отработки интервалов, ~ кварцевая, а наличие резервного источника питания сохраняет ход таймера в случае временного отключения электричества.

Принцип работы схемы такой же, как на рисунке 1, тот же триггер с ключом и реле, но оба счетчика работают от одного и того же генератора, а задание временного интервала в пределах диапазона производится изменением коэффициента деления счетчика, а не частоты мультивибратора.

На микросхеме D1 сделан генератор частоты 2Гц. Это счетчик-мультивибратор CD4060, мультивибратор которого включен по типовой схеме с кварцевым резонатором. Резонатор часовой, на 32768 Гц. Максимальный коэффициент деления счетчика CD4060 составляет 16384 (2×8192).

Поэтому, при делении 32768 на 16384 на выходе 2 Гц.

Переключатели S1 и S2 служат для выбора диапазона («секунды» / «минуты»). На схеме они в положении «секунды». При этом на входы D4 и D5 (CD4040) поступают импульсы частой 2 Гц.

Первые триггеры счетчиков D4 и D5 служат для деления данной частоты на 2, чтобы был 1 Гц, поэтому выходы с весовыми коэффициентами «1» этих счетчиков не используются.

Коэффициенты деления D4 и D5 задаются схемой из диодов, микровыключателей и резисторов. Интервал задают замкнув выключатели согласно двоичному коду.

Например, нужно задать продолжительность работы 40 секунд и паузы 30 секунд. Из числа выключателей S3-S13 замыкаем те, коэффициенты которых дают в сумме число 40, то есть, 32+8=40, значит, замыкаем S8 и S6. Остальные разомкнуты.

А из числа выключателей S14-S24 замыкаем те, коэффициенты которых дают в сумме 30, то есть, 16+8+4+2=30, значит, замыкаем S15, S16, S17, S18, остальные выключатели оставляем разомкнутыми.

После того как пройдет 40 секунд на С5 появится напряжение логической единицы, которое переключит триггер на D3. При этом нагрузка выключится, счетчик D4 заблокируется единицей с выхода D3.2, а счетчик D5 будет запущен логическим нулем с выхода D3.1. Начнется интервал паузы.

Спустя 30 секунд на С6 возникнет логическая единица и схема вернется в первоначальное положение. Назначение кнопок S25 и S26 такое же как кнопок S1 и S2 в схеме на рисунке 1.

Для того чтобы получить импульсы следующие с периодом 30 секунд между выходом D1 и входами D4 и D5 через переключатели S1 и S2 включен делитель на 60 собранный на еще одном двоичном счетчике CD4040 (D2). Диоды VD3-VD6 и резистор R3 ограничивают его счет до 60-ти. Затем, с наступлением 60-го входного импульса он обнуляется.

В результате, на его выводе 2 имеются импульсы периодом 30 секунд. Затем, они делятся первыми триггерами D4 и D5 еще на два, и далее, установку времени делаем уже не в секундах, а в минутах.

Например, нужно чтобы вентилятор включался через каждые 2 часа и работал по 85 секунд. Для этого S1 устанавливаем в положение «секунды» (как на схеме), включаем S9, S7, S5, S3 (64+16+ 4+1=85).

Далее, переключаем S2 в «минуты» (противоположно тому, как на схеме), переводим часы в минуты — 2 часа = 120 минут, и включаем S20, S19,S18,S17 (64+32+16+8=120).

Остальные выключатели оставляем разомкнутыми.

Резервное питание обеспечивает «Крона» G1. Пока есть напряжение 12V, поступающее от сетевого источника, диод VD2 закрыт и энергия «Кроны» не расходуется. При отключении сетевого источника диод VD2 открывается, но закрывается VD29.

Поэтому, при отключении электричества, от «Кроны» питаются только микросхемы, а выходной ключ и реле не работают.

Детали

В таймерах используется электромагнитное реле SCB-1-M-1240. Такие реле применяются в электрооборудовании легковых автомобилей, в автомобильных сигнализациях.

Несмотря на автомобильную специализацию это реле может коммутировать нагрузку питающуюся от сети переменного тока 220V, при мощности до 2000 W. Конечно, можно использовать другое реле, соответствующей мощности, с обмоткой на 12V.

Диоды КД522 можно заменить любыми аналогами, например, 1N4148.

Микросхемы CD4060B заменимы любыми другими типа хх4060, например, цР04060, НСС4060, М4060, NJM4060 и др. Отечественных аналогов нет. Микросхемы CD4040 заменимы другими типа хх4040 или отечественными К561ИЕ20, К1561ИЕ20. Конденсаторы С1 и С4 (рис. 1) обязательно должны быть неполярными.

Каравкин В. РК-06-08.

Литература: 1. Каравкин В. Универсальный таймер. РК-02-2006.

Таймер для периодического включения нагрузки схема

Таймер периодического включения нагрузки Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят. Применение таймеров в быту сейчас стало достаточно распространенным. Поэтому такое устройство можно просто купить в магазине электротоваров. Чаще всего это многоканальные таймеры, позволяющие программировать включение — выключение нагрузки в определенное время суток, и даже с учетом дня недели.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ТАЙМЕР периодического отключения нагрузки
• Таймер для повторно-кратковременного режима
• Авторские электронные модули.
  Циклический таймер своими руками схема
• Электроника для начинающих
• Бытовой таймер
• 10 маломощных коммутирующих устройств (таймеры на тиристорах, КМОП)
• Таймер включения выключения
• ТАЙМЕР периодического отключения нагрузки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Реле времени DK-C-06. Задержка включения, задержка выключения, циклическое включение

ТАЙМЕР периодического отключения нагрузки

Таймер периодического включения нагрузки Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени.

Время работы и время паузы друг от друга не зависят. Применение таймеров в быту сейчас стало достаточно распространенным.

Поэтому такое устройство можно просто купить в магазине электротоваров. Чаще всего это многоканальные таймеры, позволяющие программировать включение — выключение нагрузки в определенное время суток, и даже с учетом дня недели. Включать его можно просто вручную, а вот время работы и паузы регулировать независимо друг от друга. Люстра Чижевского это устройство для насыщения воздуха отрицательными ионами кислорода.

Изобретатель люстры известный советский ученый Александр Леонидович Чижевский начал заниматься опытами по аэроионизации воздуха еще в году в одной из лабораторий Главнауки.

Но, как часто случалось в то время, в году ученый был репрессирован и пробыл в ссылке в Караганде вплоть до года. Но свою работу Чижевский продолжал и там: сеансы аэроионотерапии в областной Карагандинской больнице помогли многим больным при заживлении ран. В году ученый вернулся в Москву, где до последних дней жизни занимался внедрением аэроионизации.

Кроме заживления ран, люстра Чижевского является прекрасным профилактическим средством, предотвращающим развитие многих заболеваний, а также повышает работоспособность, как умственную, так и физическую.

Применять люстру Чижевского рекомендуется начиная с коротких сеансов, постепенно увеличивая их количество и время. Но, если люстра будет включена постоянно, концентрация аэроионов в воздухе может превысить оптимальную, что не совсем хорошо для здоровья. Управлять этой концентрацией можно просто включая и выключая устройство вручную, что, согласитесь, не очень удобно. Облегчить этот процесс поможет простейший таймер, выполненный всего на одной логической микросхеме.

Конечно, такой таймер может найти еще множество применений, когда требуется периодическое включение — выключение нагрузки. На рисунке 1 показана принципиальная схема таймера.

Собственно таймером в данном случае является генератор прямоугольных импульсов на элементах DD1. Скважность импульсов может регулироваться, причем независимо устанавливается как время импульса, так и время паузы. Питание всего устройства осуществляется от бестрансформаторного источника питания с балластным конденсатором С1 и выпрямительным мостом VD1. Транзистор VT1 используется в качестве стабилитрона. Напряжение стабилизации в этом случае около 10 В — микросхемы серии К работоспособны в диапазоне напряжения питаний 3…15 В.

Поэтому, напряжения 10 В вполне достаточно для нормальной работы схемы в целом. Нагрузка включается симистором VS1, который, в свою очередь, включается маломощной симисторной оптронной парой U1. Последняя содержит встроенную схему определения перехода через нуль сетевого напряжения. Поэтому коммутационных помех в сети не будет. Именно этим обстоятельством объясняется отсутствие в схеме входного сетевого фильтра.

Для управления оптронной парой служит ключевой каскад, выполненный на транзисторе VT2. В его коллекторную цепь включен светодиод оптронной пары U1. Резистор R10 ограничивает ток через светодиоды. Работает схема следующим образом. В исходном состоянии все конденсаторы, естественно, разряжены.

При включении питания через резисторы R3 и R4 начинает заряжаться конденсатор С3. Пока он не зарядился, на входе элемента DD1. Такое состояние приводит к тому, что на выходе элемента DD1. Последний включает симистор VS1, подключающий нагрузку. Также засвечивается светодиод HL1, сигнализирующий о включении нагрузки.

В таком положении генератора на выходе элемента DD1. Конденсатор С3, не следует об этом забывать, уже заряжается от момента включения питания. Когда напряжение на нем достигнет уровня логической единицы, на выходе логического элемента DD1 появится низкий уровень, а на выходе элемента DD1,3 высокий.

Такое состояние схемы приводит к закрыванию транзистора VT2, а, следовательно, к отключению нагрузки. Конденсатор С4 начнет заряжаться через элемент DD1. Когда конденсатор С4 зарядится, на выходе элемента DD1. Это приведет к установке низкого уровня на выходе DD1. Поэтому через элемент DD1. Также через элемент DD1. Кроме этого появление логической единицы на выходе элемента DD1. Длительность времени работы и паузы устанавливается с помощью переменных резисторов R4 и R7 соответственно.

При указанных на схеме номиналах ее можно изменять в пределах 3…30 минут. При этом время паузы от времени работы не зависит, поскольку цепи зарядки конденсаторов разные. Собранное из исправных деталей устройство наладки не требует, кроме установки желаемого времени работы и паузы. Если все же наладка потребуется, следует помнить о том, что устройство не имеет гальванической развязки с сетью. Поэтому лучше в случае наладки пользоваться трансформатором безопасности.

При этом в качестве нагрузки можно использовать обычную осветительную лампу мощностью 25… Вт. Несколько слов о деталях. Номиналы деталей в основном указаны на принципиальной схеме.

Конденсатор С1 на рабочее переменное напряжение не менее В, такие обычно применяются в сетевых фильтрах, либо типа К на рабочее напряжение не менее В. Электролитические конденсаторы С3 и С4 с малым током утечки, иначе выдержки будут нестабильны. Если мощность нагрузки не превышает Вт симистор VS1 можно устанавливать без радиатора. Прибор можно выполнить в пластмассовом корпусе подходящего размера, таких сейчас в продаже предостаточно. Не следует забывать о том, что конструкция имеет бестрансформаторное питание, то есть находится под напряжением сети.

Поэтому ручки переменных резисторов также лучше сделать из пластмассы. Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически. Включил на заданное время — и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства — это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5—10 минут, пока часики внутри не дойдут до нуля. Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно. В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники.

Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно. Наиболее надежен и устойчив к всплескам в сети первый вариант.

Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения. Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации — лишняя трата денег.

Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего. Все предлагаемые варианты изготовления своими руками реле времени построены на принципе запуска установленной выдержки. Сначала запускается таймер с заданным временным интервалом и обратным отсчетом.

Подключенное к нему внешнее устройство начинает работать — включается электродвигатель или свет. А затем, по достижении нуля, реле выдает сигнал на отключение этой нагрузки или перекрывает ток. Схемы на базе транзисторного исполнения — наиболее легкие в реализации.

Простейшая из них включает в себя всего восемь элементов. Для их соединения даже не потребуется плата, все можно спаять без нее. Подобное реле часто делают, чтобы подключить через него освещение.

Нажал кнопку — и свет горит в течение пары минут, а потом сам отключается. Задержка времени в этом реле-таймере происходит за счет зарядки конденсатора до уровня питания ключа транзистора. Пока C1 заряжается до 9—12 В ключ в VT1 остается открытым. Внешняя нагрузка запитана свет горит. Через некоторое время, которое зависит от выставленного значения на R1, происходит закрытие транзистора VT1. Реле K1 в итоге обесточивается, а нагрузка отключается от напряжения.

Время заряда конденсатора C1 определяется произведением его емкости на общее сопротивление цепи зарядки R1 и R2. Причем первое из этих сопротивлений фиксировано, а второе регулируемо для задания конкретного интервала.

Временные параметры для собранного реле подбираются опытным путем выставлением различных значений на R1.

Таймер для повторно-кратковременного режима

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? В домашнем обиходе нередко приходиться сталкиваться с ситуаций, когда электробытовые приборы должны работать в периодическом режиме. Например, электронагреватель, вентилятор. Данное устройство также может пригодиться, если Ваш холодильник перестал выключаться. Время работы и отключения нагрузки представлены в таблице.

Download «ТАЙМЕР периодического отключения нагрузки» которые в процессе эксплуатации требуют периодического включения -выключения, Вся схема меняет состояние на обратное, и на выходе D напряжение падает.

Авторские электронные модули. Циклический таймер своими руками схема

Схема таймера реле времени для ограничения времени работы электронных приборов питающихся от сети В. В некоторых случаях необходимо чтобы некое электрооборудование поработав некоторое время выключалось. Здесь приводится схема таймера, синхронизированного от электросети, который позволяет выключить оборудование через время от 5 до секунд. Установка времени цифровая с дискретностью в 5 секунд. В этой схеме интервал времени задается цифровым способом Не сложное в изготовление электронное реле времени для управления нагрузкой с низковольтным питанием. Сейчас очень распространены электрические детские игрушки, питающиеся от аккумулятора илигальванической батареи, обычно напряжением от 4 до 6V. Но дети часто оставляют такую игрушку, забыв Схема таймера, который включает нагрузку примерно на один час и перед ее выключением подает звуковой сигнал. Этот таймер разрабатывался для паяльника, но егоможно использовать и для других электроприборов, например, осветительных.

Электроника для начинающих

Реле времени с дистанционным управлением. Реле времени на может быть дополнено системой дистанционного управления для удобства использования. Можно добавить возможность включать реле нажатием любой кнопки на любом пульте выдающем импульсы инфракрасного излучения в основном такие пульты используются для управления телевизорами и др. Схема реле времени дополненного приёмником инфракрасного излучения приведена на рисунке 1. Данным реле можно коммутировать множество разных приборов.

Схема простого таймера включения нагрузки.

Бытовой таймер

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Десять схем таймеров и коммутирующих устройств на тиристорах и транзисторах, подойдут для управления включением и выключением различных нагрузок.

10 маломощных коммутирующих устройств (таймеры на тиристорах, КМОП)

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий. Компания Компэл, приглашает вас принять участие в семинаре и тренинге? Светодиод — это диод который излучает свет. В домашнем обиходе нередко приходся сталкиваться с ситуацией, когда электробытовые приборы должны работать в периодическом режиме.

Download «ТАЙМЕР периодического отключения нагрузки» которые в процессе эксплуатации требуют периодического включения -выключения, Вся схема меняет состояние на обратное, и на выходе D напряжение падает.

Таймер включения выключения

Например, при постоянно включенной во время сеанса люстре Чижевского концентрация отрицательных аэроинов может превысить допустимый предел. Чтобы этого не происходило люстру нужно периодически включать и выключать. Или компрессор для аэрации аквариума. Тоже совсем нежелательно чтобы он работал постоянно.

ТАЙМЕР периодического отключения нагрузки

ВИДЕО ПО ТЕМЕ: Прерыватель тока в нагрузке. Простые схемы …

Таймер Предлагаемое устройство используется как автоматический таймер , обеспечивающий включение и отключение нагрузки. Коммутирующим устройством в схеме является реле К1. Реле управляется импульсами высокого уровня с вывода 3 DA1 через ключ на транзисторе VT1. Частота генератора на DA1 устанавливается выбором конденсатора С2 и резистора R1 R2 определяет длительность включения нагрузки.

Форум Новые сообщения.

Какими светодиодами вы чаще всего пользуетесь? Все обсуждения. Добавить в избранное. Sprint Layout 5. Выберите категорию:.

Переключатель жестких дисков для компьютера. Охранная система видеонаблюдения своими руками. Какой участи удостоится старый холодильник?

Схема простого программируемого таймера | Проекты самодельных цепей

Этот программируемый таймер можно использовать для включения и выключения нагрузки с двумя наборами временных задержек, которые программируются независимо от 2 секунд до 24 часов.

Время задержки настраивается в соответствии с личными спецификациями пользователя. Задержка включения и задержка выключения настраиваются независимо друг от друга, и эта возможность становится наиболее важной функцией программируемой схемы таймера.

Содержание

Использование универсальной микросхемы 4060

На этой странице мы обсудим очень простую, но достаточно полезную принципиальную схему таймера, настройки времени включения и времени выключения которого регулируются независимо с помощью обычных потенциометров.

Идея становится настолько легко конфигурируемой благодаря универсальному IC 4060, который требует минимального количества компонентов для запуска устройства.

Глядя на СХЕМУ ниже, мы видим, что два недорогих IC 4060 были подключены как два независимых режима таймера.

Однако, несмотря на то, что настройки синхронизации для двух разделов независимы, они связаны с другими, так что их инициализация становится очень взаимосвязанной.

В основном обе конфигурации аналогичны и были настроены в стандартных режимах счета устройств IC 4060.

---

Вы также можете сделать эту программируемую схему таймера на базе Arduino

---

Принцип работы схемы как только выход верхней микросхемы становится высоким, он запускает нижний таймер.

Нижняя микросхема затем начинает считать, и когда ее выход становится высоким, она останавливает счет верхних микросхем и сбрасывает его в исходное состояние, после чего процесс начинается с самого начала.

Это просто означает, что до тех пор, пока время верхних ИС не истекло, нижнее ИС остается бездействующим, однако, как только время верхних ИС истекает и его выход становится высоким, он переключает выходную нагрузку, а также работу нижних ИС.

Потенциометр, связанный с верхней ИС, может использоваться для определения того, через какое время нагрузка будет включена, а потенциометр, связанный с нижней ИС, используется для определения того, как долго нагрузка остается во включенном положении, или просто после чего время он должен быть выключен.

Обновление:

Положения светодиодов были изменены в следующих обновленных версиях, поскольку более ранние положения светодиодов конфликтовали с операциями реле, и поэтому положения были перемещены для обеспечения надежной работы.

Принципиальная схема универсального программируемого таймера

Схема печатной платы

Видео, показывающее предлагаемую схему двухступенчатого программируемого таймера со светодиодами

Использование кнопки пуска

Приведенная выше конструкция может быть дополнена кнопкой для облегчения пуска с помощью кнопки. Это дополнительно гарантирует, что таймер полностью отключится в случае сбоя питания, когда цепь работает, что, в свою очередь, гарантирует, что критические нагрузки, такие как нагреватель или газовая колонка, будут полностью отключены в таких ситуациях.

Расчет компонентов синхронизации RC

Это можно сделать с помощью формулы, но ручной способ намного проще и точнее. Это можно сделать, как описано ниже:

1. Подключите любой произвольно выбранный резистор выше 100K вместо P1/R2 в верхней цепи.
2. Включите и внимательно запишите, через сколько времени контакт № 3 верхнего IC 4060 станет ВЫСОКИМ. Это будет ваш « Sample delay «.
3. Как только это будет отмечено, другие требуемые временные задержки могут быть рассчитаны с использованием следующего простого перекрестного умножения:

Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор

Например, если вы обнаружите, что контакт 3 становится высоким через 300 секунд, это становится значением задержки вашего образца.

Теперь у нас есть задержка выборки и номинал резистора, отвечающий за эту задержку.

Следовательно, если мы предположим, что желаемая задержка составляет 1 час или 3600 секунд, мы можем рассчитать ее, подставив значения в предыдущее уравнение:

Задержка выборки / Требуемая задержка = Выбранный резистор / Неизвестный резистор = 100 / x (неизвестный резистор)

300x = 360000

x = 1200 килобайт или 1,2 Мб

Это показывает, что 1,2 Мб вместо P1/R2 создадут требуемую задержку в 1 час на выводе 3 микросхемы 4060

Обратите внимание, что приведенное выше расчет является только примером, и значения не отражают фактические результаты.

Настройка описанной выше концепции

Эта схема гибкого программируемого таймера, описанная в этой статье, была разработана мной в ответ на запрос г-на Амита. Давайте узнаем больше о запросе и деталях схемы.

Технические характеристики

«Мне нужна схема для моего аквариума, где он должен делать следующее

он должен выключать свет в 22:00 и включаться в 7:00 ежедневно + выключать свет в 12:00

это поможет продлить жизнь моим рыбкам. 🙂

Заранее спасибо. с. Как следует из названия, таймер довольно гибкий и может быть настроен для создания любых желаемых периодов времени в соответствии с запрошенным выше форматом.

Схема состоит из четырех идентичных каскадов, составленных из конфигурации таймера IC 4060. Последовательность таймера начинается с микросхемы в верхнем левом углу.

При включении питания эта микросхема начинает отсчет. В зависимости от настройки потенциометра, IC срабатывает через определенный период или временной интервал.

Это включает реле и управляющий транзистор BC547, который затем выключает подключенную лампу. Каскад защелкивается с помощью диода, подключенного к контактам 3 и 11.
Вышеупомянутое срабатывание также переключает другой транзистор BC547, который соединяет вывод сброса следующей микросхемы IC 4060 с землей, что также запускает этот этап.

Через заданное время эта ИС также запускает свой выход на контакте 3 и фиксируется соответствующим диодом, однако это действие посылает сигнал обратной связи на транзистор драйвера реле, мгновенно отключая его и восстанавливая питание лампы, чтобы она загорелась снова вверх.

Так же, как и вышеперечисленные действия, последовательность продолжается дальше и включает третью микросхему 4060 в линии, которая отсчитывает установленный интервал времени и переводит реле обратно в положение ВЫКЛ через диод, подключенный к коллектору его транзистора bc547, так что лампа снова выключается.

Как только происходит описанное выше срабатывание, последняя секция в правом нижнем углу включается и отсчитывается в соответствии с настройкой соответствующего потенциометра, пока выходной сигнал микросхемы не станет высоким, этот высокий уровень сбрасывает первую микросхему и включает лампу. еще раз, чтобы процесс можно было перезапустить цикл заново.

Объем горшков может быть увеличен до 3 м3 для генерации периодов с более длительным интервалом времени, то же самое верно и для соответствующих конденсаторов.

Принципиальная схема

Как отрегулировать и настроить

Таймер можно настроить в соответствии с отправленным запросом следующим образом:

Если мы считаем, что первая временная последовательность начинается в 7:00 и заканчивается в 12:00, это означает, что верхний левый таймер нуждается в P1. должен быть отрегулирован таким образом, чтобы он активировал реле и выключал реле ровно через 5 часов.

Чтобы оставить лампу выключенной в указанном выше положении и снова включить ее в 18:00, мы теперь настроим P1 верхней правой секции таймера так, чтобы ее выход срабатывал еще через 5 часов. Это снова включает лампу.

Вышеупомянутая ситуация должна сохраняться до 22:00 ночи, что составляет около 4 часов периода, поэтому мы настраиваем нижний правый таймер P1, чтобы он срабатывал через 4 часового временного интервала.

Наконец, для повторного запуска описанной выше процедуры на следующее утро в 7 утра, P1 последнего таймера в правом нижнем углу настраивается таким образом, что он сбрасывает первый таймер через 9 часов… и цикл повторяется.

Для того, чтобы схема работала в соответствии с указанной выше временной схемой, после настройки соответствующих часов устройство должно быть включено или включено ровно в 7 часов утра… отдых последует автоматически.

Схема переключателя таймера: Полное руководство

С появлением и непрерывным развитием технологий безопасность и удобство стали главными принципами игры. Каждый производитель стремится разрабатывать и проектировать системы, облегчающие жизнь своих клиентов и повышающие их безопасность. Схема переключателя таймера является одной из инноваций, которая отвечает этим основным требованиям. В этой статье мы определяем схемы таймерных переключателей, узнаем, как они работают, как их можно сделать дома, а также о преимуществах таймерных схем.

Читайте дальше, чтобы узнать больше.

Содержание

Что такое схема переключателя таймера?



Схема переключения таймера представляет собой схему, созданную для обеспечения временных промежутков перед включением нагрузки. Вы, пользователь, можете установить эти промежутки времени.

Таймер на 24 часа



Схема переключателя таймера позволяет подключать или отключать, включать и выключать электрическое устройство или систему в заранее установленное время или интервалы.

Обычно существует два основных типа таймеров

1. Механические таймеры
2. Электрические таймеры



Как работает схема таймера?



Когда электрический ток проходит через цепь переключателя таймера, он запускает генератор; затем он начинает пульсировать или пульсировать.

Схема переключателя таймера подсчитывает эти импульсы и инициирует определенные действия, как только генератор делает несколько импульсов.

Некоторые действия, которые может инициировать схема переключения таймера, включают выключение телевизора по истечении заданного времени.

Например, если вы запланировали выключение телевизора через два часа, вы сразу же включаете его, и генератор начинает пульсировать.

Когда эти импульсы равны двум часам, схема переключателя таймера выпускает заряд энергии, который выключает телевизор.



Применение схемы таймера



• Вентиляторы и системы циркуляции воздуха
• Охранная сигнализация
• Охранное освещение с наружным таймером
• Ирригационные насосы и спринклерные системы
• Астрономические таймеры, используемые в художественно оформленном освещении
• Системы автоматического управления фонтанами
• Контроль температуры с помощью таймера центрального отопления
• Проверка напряжения с помощью таймера амперметра



Режимы работы реле времени



Существует четыре режима работы;

• Мерцание
• Задержка включения
• Интервальная работа
• ВЫКЛ – работа с задержкой



Как сделать схему таймера



Ниже мы узнаем, как сделать регулируемую схему таймера IC-555, поскольку таймеры IC-555 являются наиболее часто используемыми схемами таймеров для домашних приложений.

Материалы, которые вам понадобятся.



1. Вероборд
2. Паяльник мощностью от 40 до 65 Вт
3. Кнопка
4. Паяльник
5. Паяльная проволока с флюсом
6. Преобразователь переменного тока (AC) в (DC) постоянного тока 220 В/12 В
7. Керамические конденсаторы
8. Резисторы
9. 555 таймер



Процедура



Поместите таймер IC-555 на Veroboard, убедившись, что он надежно закреплен.

Veroboard



С помощью провода для пайки соедините контакт 6 предустановки 100k (VR) с контактом 7

Затем соедините контакт 7 сопротивления 10k с контактом 8. отрицательную сторону конденсатора 10 мкФ/25 В на контакте 1. При этом также соединяя контакт 2 с контактом 6.

Керамические конденсаторы



Установите контакт 5 конденсатора (100 нф) на контакт 1 на плате Vero.

Убедитесь, что вы расположили все 4 соединения светодиодов параллельно и на отрицательном контакте 1.

Припаяйте контакт 3 с сопротивлением 470 Ом к положительному выводу светодиода.

Резисторы



Наконец, соедините положительный контакт 8 с контактом 4 и соедините отрицательный контакт с контактом 1.

Ваша схема переключения таймера завершена, и теперь вы можете проверить ее, чтобы увидеть, как она работает.

Следуйте приведенной ниже электрической схеме для получения указаний.



Принцип работы



Когда вы нажимаете на кнопку, вы запускаете цепь, помещая триггерный вход.

Следовательно, таймеры 555 будут генерировать импульс. Ширина, которую делает таймер 555, определяется вашими значениями конденсатора и резистора.

Затем реле 12 В управляет переменным током, который вы подключили к выходу. Реле будет оставаться включенным в течение заданного времени, которое вы установите с помощью потенциометра (потенциометра), а затем автоматически выключится.

Вы можете настроить таймер IC-555 на периодическое включение или выключение (рабочие циклы).

Однако следует учитывать, что электрические таймеры имеют циклические переключатели, так как они не требуют ручного запуска.

Электрический таймер



Например, описанная выше схема хорошо работает с таймером на 1–10 минут.

Таким образом, он будет включаться или выключаться в зависимости от ваших настроек, но в пределах минимального и максимального периода.

Чтобы дать вам более глубокое понимание того, как работает схема таймера. Посмотрите на блок-схему ICC-555 ниже.

Где

Контакт 1- Земля; контакт, соединяющий отрицательную шину питания с таймером

Контакт 2- триггер; когда вы помещаете триггер в неблагоприятное положение, триггер переводит выходной переключатель из низкого состояния в высокое.



Контакт 3 — выход; управляет цепью и может быть источником большого количества тока. Вот почему вы подключаете светодиоды к выходу.

Контакт 4- Сброс управляет движением выхода

Контакт 5- Контрольное напряжение; управляет синхронизацией ICC-555, управляя триггером (переключателем)

Контакт 6 — Порог; сбрасывает переключатель, когда напряжение на контакте превышает 2/3 В пост. тока.



Контакт 7 — соединяется с внутренним разъемом NPN-транзистора и вызывает небольшую задержку после включения питания.



Транзисторы



Контакт 8- Питание; действует как источник питания цепи.

Примечания при изготовлении и использовании схемы таймера



Во избежание короткого замыкания используйте только то напряжение, которое может выдержать таймер.

Точно соедините части цепи, как показано на схеме.

Преимущества схемы переключения таймера



Схема переключения таймера;

• Экономия энергии
• Предупреждает о потраченном времени
• Много приложений
•  Экологически чистый
• Помогает вам следить за действиями детей
• Повышает безопасность
• Повышает производительность труда



Резюме



Схемы переключения времени помогли революционизировать нашу жизнь благодаря автоматизации и обеспечили нам повышенную безопасность.
