Что такое сплиттер и для чего он нужен

Сплиттер (от англ. split — разделять) — это устройство, предназначенное для разделения входного сигнала на несколько выходных. Сплиттеры применяются в различных областях техники:

В аудиотехнике — для разделения микрофонного или линейного аудиосигнала
В телекоммуникациях — для разделения интернет-трафика и телефонной линии
В оптоволоконных сетях — для разветвления оптического сигнала
В автомобильной технике — для улучшения аэродинамики

Основная задача сплиттера — распределить входной сигнал на несколько выходов с минимальными потерями. При этом важно обеспечить электрическую развязку между выходами, чтобы исключить взаимное влияние подключенных устройств.

Виды сплиттеров в аудиотехнике

В профессиональной аудиотехнике применяются следующие основные типы сплиттеров:

Пассивный параллельный сплиттер

Самый простой и дешевый вариант. Принцип работы:

Входной сигнал просто параллельно подключается ко всем выходам
Отсутствует усиление и развязка между выходами
Имеет существенные недостатки — ослабление сигнала, чувствительность к помехам

Сплиттер с трансформаторной развязкой

Более качественный вариант. Особенности:

Используются разделительные трансформаторы
Обеспечивается гальваническая развязка между выходами
Меньше искажений сигнала, но все еще нет усиления

Активный сплиттер

Наиболее совершенный тип. Преимущества:

Имеет активные электронные схемы усиления и обработки сигнала
Позволяет усилить слабый входной сигнал
Обеспечивает высококачественное разделение без потерь

Имеет индикацию уровня, фантомное питание и другие полезные функции

Применение сплиттеров в телекоммуникациях

В сфере телекоммуникаций сплиттеры выполняют важную роль по разделению сигналов. Основные варианты применения:

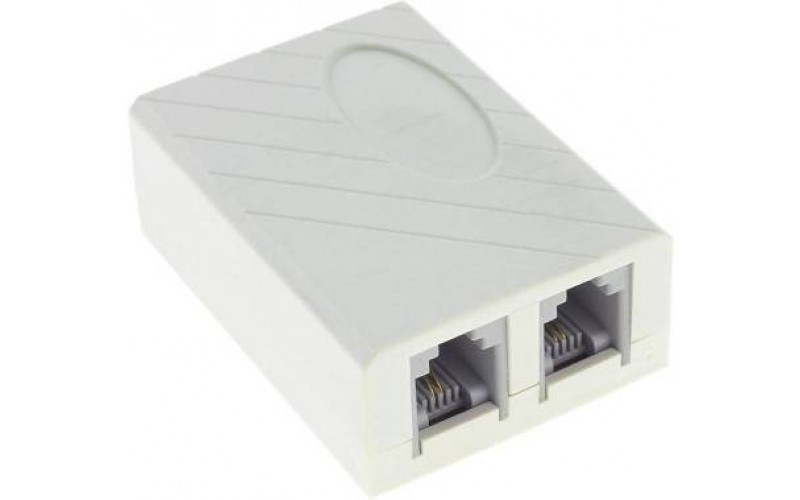

ADSL-сплиттер

Используется для разделения телефонного и интернет-сигнала на линии ADSL. Принцип работы:

Разделяет низкочастотный телефонный сигнал и высокочастотный интернет-сигнал
Подключается к телефонной розетке
Имеет выходы для телефона и ADSL-модема

Оптический сплиттер

Применяется в пассивных оптических сетях (PON) для разветвления оптоволоконных линий. Особенности:

Разделяет оптический сигнал на несколько направлений
Не требует питания и настройки
Позволяет оптимально использовать пропускную способность оптоволокна

Сплиттеры в оптических сетях

В оптоволоконных сетях связи применяются два основных типа оптических сплиттеров:

Планарные сплиттеры (PLC)

Особенности планарных оптических делителей:

Изготавливаются на основе планарного чипа
Могут иметь до 128 выходов
Обеспечивают равномерное деление сигнала
Имеют низкое затухание сигнала
Поддерживают широкий диапазон длин волн

Сварные делители (FBT)

Характеристики сварных оптических разветвителей:

Производятся путем сварки двух волокон
Позволяют делить сигнал в произвольных пропорциях
Имеют более простую конструкцию
Дешевле планарных сплиттеров
Ограничены по числу выходов и диапазону длин волн

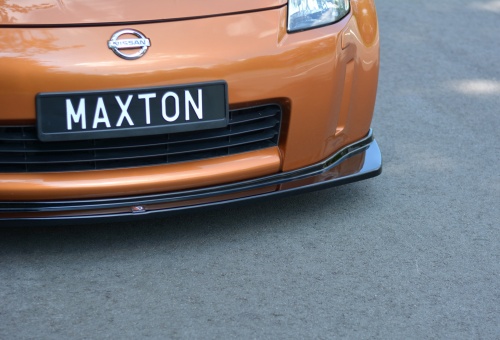

Сплиттеры в автомобильной технике

В автотюнинге применяются особые сплиттеры для улучшения аэродинамики:

Устанавливаются на передний бампер автомобиля
Представляют собой плоскую накладку из пластика или карбона

Ограничивают поток воздуха под днище, создавая прижимную силу
Улучшают управляемость на высоких скоростях

Принцип работы сплиттеров

Принцип работы сплиттеров зависит от их типа и области применения:

Аудиосплиттеры

Как работают различные типы аудиосплиттеров:

Пассивные — просто разветвляют сигнал по параллельной схеме
Трансформаторные — используют разделительные трансформаторы для гальванической развязки
Активные — усиливают входной сигнал и распределяют его на выходы с помощью электронных схем

Оптические сплиттеры

Принцип действия оптических разветвителей:

Входящий световой поток разделяется на несколько выходных потоков
В планарных сплиттерах используется специальный оптический чип с волноводами
В сварных делителях световой сигнал распределяется в месте сварки волокон

ADSL-сплиттеры

Как работает сплиттер для ADSL:

Входной сигнал разделяется на низкочастотный (телефон) и высокочастотный (интернет)

Используются пассивные фильтры для частотного разделения
Обеспечивается развязка между телефоном и ADSL-модемом

Преимущества использования сплиттеров

Применение сплиттеров дает ряд важных преимуществ:

Позволяет эффективно распределять сигнал на несколько устройств
Обеспечивает электрическую развязку между выходами
Снижает взаимное влияние подключенных устройств
Дает возможность оптимально использовать пропускную способность линий
Упрощает построение разветвленных сетей

Выбор сплиттера

При выборе сплиттера следует учитывать следующие факторы:

Тип обрабатываемого сигнала (аудио, цифровой, оптический и т.д.)
Требуемое количество выходов
Необходимость усиления сигнала
Требования к качеству разделения и уровню потерь
Наличие дополнительных функций (индикация, фантомное питание и др.)

Условия эксплуатации (студийное или концертное применение)

Правильно подобранный сплиттер позволит эффективно решить задачу разделения сигналов в конкретной системе или устройстве.

Статья о значении и функциях сплиттера

Статья о значении и функциях сплиттера | Muzmart

Технически сплиттер — это устройство, принимающее линейные аудиосигналы или звук от микрофона, затем размножающее каждый из них с последующей передачей на другое звуковое оборудование. Но сплиттер не устраняет воздействие различных факторов, приводящих к снижению уровня аудиосигнала или появлению посторонних шумов и интерференций — для этих целей должно использоваться дополнительное оборудование. К таким фактором относится общая длина кабеля, количество разветвлений звукового сигнала, множество контуров заземления в схеме и низкоуровневый аудиосигнал, поступающий от микрофона (линейного выхода). Рассмотрим, какие есть виды сплиттеров и как с их помощью устранить перечисленные недостатки.

Пассивный параллельный сплиттер

Их главная популярность — это невысокая стоимость. В таких приборах используется параллельное подключение всех проводов к трансформатору, причём функция отключения заземления не реализована, как, впрочем, и усиление сигнала.

При работе с устройствами такого типа звукотехники вынуждены бороться с 4 основными проблемами:

Сигнал от микрофона априори отличается низким уровнем (+40 дБ), а усилить его можно только на микшерном пульте. А конструкция прибора неизбежно приводит к удлинению кабельных линий, что делает их чувствительнее к наводкам, шумам и помехам — к примеру, от высоковольтных кабелей, формирующих НЧ-гул. При этом уровень посторонних шумов увеличиваются параллельно с аудиосигналом от микрофона.
Большая длина кабелей приводит к увеличению ёмкостного сопротивления, что «срезает» ВЧ-спектр сигнала, в результате чего звук становится «тупым» и маловыразительным. А из-за наличия входного сопротивления, которым оснащена каждая консоль, происходит снижение общего уровня звука.

В схеме микрофонов, работающих на фантомном питании, для получения тока используется пара резисторов номиналом 6 кОм. Параллельно подключив дополнительный источник питания +48В, вы увеличите напряжение и ток, что чревато выходом из строя микрофона.
Использование одного заземляющего контура без реализации отключения/включения отдельных контуров может вызвать замыкание, если питание идёт по нескольким линиям. К примеру, прокатной компанией была установлена и подключена вся система с организацией и подключением к одному общему заземляющему контуру, затем приехавшей командой производится запуск своего генератора, что тем самым добавляет дополнительный контур.

Сплиттер с трансформаторной развязкой

В их конструкцию входит каскад разделительных трансформаторов, получивших коэффициент 1:1:1:1. Подключение входного аудиосигнала осуществляется в первичной обмотке, тогда как вывод с разветвлением осуществляется со вторичной обмотки. Также в схеме сплиттера с трансформаторной развязкой реализована возможность добавления выключателя заземления для каждой точки ответвления. Это делает отдельные участки полностью изолированными.

Использование сплиттеров изолированного типа по сравнению с пассивными системами — это переход на качественно новый уровень. Такое решение улучшает качество сигнала, однако и отличается более высокой стоимостью. Ведь, чтобы получить хороший результат, требуется применение дорогих высококачественных трансформаторов.

Благодаря изолированным сплиттерам удаётся решить главнейшую проблему, обусловленную использованием пассивных сплиттеров, но не получается устранить серьёзный недостаток. Он заключается в том, что из-за высокой чувствительности низкоуровневого сигнала микрофона к внешним шумам и наводкам его передача на внушительных отрезках с финальным усилением в микшерных пультах приводит к ухудшению качества звука. К тому же трансформаторы с коэффициентом 1:1:1:1 не «разгружают» микрофонные и дополнительные ёмкости, что «режет» звук в ВЧ-спектре. А из-за наличия входного сопротивления на каждом микшерном пульте, добавляемого к сплиттеру, снижается общий уровень.

Существуют приборы с трансформаторами, имеющими коэффициент 3:1:1:1, компенсирующие утрату высокочастотной составляющей звука путём снижения коэффициента усиления аудиосигнала.

Микрофоны, работающие с такими сплиттерами, требуют фантомного питания +48В, из-за чего нужно подключать один из пультов в схему в пассивном параллельном сплит-режиме, либо организовать подачу дополнительного питания с отдельной внешней линии.

Активный сплиттер (Klark Teknik Square ONE Splitter)

Так называют устройства, конструкция которых основана на активной схемотехнике. Их применение позволяет решить множество проблем, возникающих при использовании пассивных (как параллельного типа, так и с трансформаторной развязкой) сплиттеров.

Входной тракт устройства оснащён усилителем аудиосигнала с регулируемым коэффициентом. Это обеспечивает усиление слабого аудиосигнала от микрофона, доводит его интенсивность до оптимального уровня. Затем аудиосигнал передаётся в буфер, где он электронно балансируется и распределяется между выходами, либо доводится до линейного уровня (так он защищается от внешних интерференций) с подачей на микшерный пульт.

Применение активных сплиттеров снижает протяжённость высокочувствительных к интерференциям кабельных линий, что уменьшает потери и шумы, вызванные длинным кабелем. В целом это повышает качество звука, придаёт ему яркости и чёткости. Электронные выходы также оснащены выключателями заземления.

Также в отношении выхода с трансформаторной развязкой (традиционно он копирует пост-предусилительный аудиосигнал, однако на Square One Splitter он представляет собой ответвление на участке до усилителя) применяется буферизация и усиление, что защищает его от волновых резонансов. Такой эффект широко востребован среди эфирных компаний, предпочитающих применять собственную схему звукоусиления, получающую питание от отдельного источника.

Также к полезным функциям прибора стоит отнести его оснащение локальным индикатором уровня аудиосигнала, наличие фантомного питания +48В и функции solo c выходом на наушники, что позволяет локально прослушивать звук с выбранного канала.

Что такое сплиттер на авто

Очень часто автолюбители улучшают свои автомобили. Среди самых популярных апгрейдов числятся и фары, и цвет автомобиля, а также и сплиттер на бампер. Для правильного выбора сплиттера необходимо рассмотреть их виды, плюсы и минусы.

Сплиттер для авто

Сплиттер автомобильный, или, по-иному говоря, рассекатель (совсем по-простому – «губа» или «юбка») – устанавливаемая снизу на бампер автомобиля карбоновая (или из иного подходящего материала) приличных размеров плоскостная деталь, снижающая аэродинамическое сопротивление транспортного средства (далее по тексту ТС).

Улучшения аэродинамических качеств ТС сплиттер на бампер достигает, ограничивая поступление под его низ воздуха. Тем самым добиваясь соответствующего его разрежения в этой области и создания прижимной силы, действующей на объект сверху вниз. Сплиттер на передний бампер отводит воздух верхним путем по бокам или через соответствующие каналы в бампере. Этот воздух можно направить и для охлаждения двигателя, передних тормозов, или для использования задним диффузором.

Сплиттер – что это такое и для чего нужен?

Деталь может быть изготовлена и заводским способом, но, как правило, ее устанавливает владелец ТС на СТОА или самостоятельно. Особенно если губа «приделывается» спереди ТС для красоты и улучшения экстерьера (возможно крепление ее на задний бампер и сбоку на пороги), а не для улучшения его управляемости.

Другое дело, когда сплиттер автомобильный, который является одним из видов многообразного семейства спойлеров, устанавливается на буферах для улучшения аэродинамики. Это делается в целях принятия участия в околоспортивных гонках на кольцевых трассах и иных подобных мероприятиях. Существуют множество фирм, изготовляющих сплиттеры под определенные типы ТС, как правило, статусные.

Препятствием для движения ТС является не только аэродинамическое сопротивление его формы, но и процесс заполнения воздухом только что покинутого им пространства, что создает вихревые потоки уже меньшей плотности, чем встречаются ТС.

Вихри вызывают силы торможения и, соответственно, повышение нагрузки на «передок» кузова. Здесь-то и помогает смонтированный сплиттер на бампер. Он направляет соответствующие потоки воздуха по другим траекториям и помогает решить проблемы с аэродинамикой и эффективным торможением ТС.

Соответствующие специалисты настоятельно рекомендуют либо не устанавливать сплиттеры вовсе, либо устанавливать их сразу на передний и задний буфера. И вот почему:

Если установить только сплиттер на бампер спереди, прижимное давление станет действовать только в передней части ТС, тогда как задние колеса получат худшее сцепление с поверхностью, чем передние. А у ТС с задним приводом существенно снизится мощность и вырастет потребление топлива.
Установка же сплиттера только на задний буфер создаст аналогичную ситуацию сзади ТС, что непременно снизит нагрузку на передние управляющие колеса. Это явно не придется по вкусу водителям ТС с передним приводом.

Виды сплиттеров

Материалы, из которых изготавливаются сплиттеры, очень разнообразны:

Стеклопластик. Очень дешевый материал, изготавливаемый из синтетических смол с помещенной вовнутрь сеткой из стекловолокна для повышения прочности. Массово в производстве не применяется, так как невыгоден производителям.
ABS-пластик. Тоже очень дешевый материал, который (с добавлением различных примесей) широко применяется автопроизводителями, но срок службы изготовленных из него деталей относительно короток за счет испарения из него летучих соединений фенола.
Силикон. Нашел применение в автомобилестроении совсем недавно. Ценится этот полимер за свою пластичность, термоустойчивость и длительный срок службы.
Карбон или углепластик. Этот материал хорош всем, но имеет один недостаток – высокую цену, поэтому используется обычно для дорогих и престижных ТС.
Сталь или алюминий. В XXI веке полностью стальных и алюминиевых деталей уже практически не изготавливают. В случае сплиттеров из них делают в основном «лезвия» спойлера.

Как же сделать сплиттер для бампера самостоятельно?

Приведем короткое описание самостоятельной установки юбки (сплиттера). В любом случае крепится сплиттер на бампер снизу, примыкая к его задней кромке.

Производим тщательную примерку купленного сплиттера к бамперу ТС. После этого проводим подгонку так, чтобы губа прилегала плотно, отсутствовали перекосы, ненужные натяжения и так далее.
Определяем и рисуем линию нанесения герметика. Легче работать с современными беспраймерными герметиками.
Тщательно обрабатываем все необходимые поверхности с целью снятия заводского лака и прочих частиц и веществ. Обезжириваем склеиваемые поверхности специальным или обычным моющим средством.
Красим, распыляя краску в необходимых местах. Конечно, оттенок может не подойти, но мы же не на СТОА. Экономим денежные средства.
Наносим на склеиваемые поверхности грунт и праймер, а на соответствующие места сплиттера – герметик. С таким расчетом, чтобы потом удалять лишний клей, а не пытаться заполнять им возникшие пустоты.
Вместе с помощником прижимаем друг к другу склеиваемые поверхности и терпеливо держим их в течение четверти часа. Низ и края юбки лучше прихватить саморезами. Не помешает и соединение ее верха с бампером скотчем, который через сутки уже можно будет снять.
Образовавшийся шов замазывается прозрачным силиконовым герметиком.

Сплиттер на бампер установлен, теперь очередь другого бампера.

Важно! Проводить вышеописанные работы при отсутствии специального помещения лучше в сухую безветренную погоду при температуре воздуха около 20 градусов.

Минусы при установке сплиттеров

По очередности появления минусов при установке сплиттеров их список выглядит следующим образом:

Материальные затраты. Минимальные – при приобретении сплиттеров на бампер из дешевых. При установке их самим владельцем ТС (особенно если это делается для красоты, в том числе из прорезиненных материалов). Достаточно приличные – если материал дорогой, сплиттер – не универсальный, а специальный (особенно дорого – индивидуальный) и работы выполняются на СТОА.
Уменьшение клиренса ТС.

Доброго времени суток, дорогие товарищи!))

Сидя за кружечкой вкусного чайку пришел к мысли рассказать об еще одной детали для стайлинга нашей BMW 1 Series. В предыдущей записи мы рассмотрели спойлеры. А теперь поговорим о накладках на передний бампер или как их еще называют сплиттерах.
Что он из себя представляет и зачем он нужен?!
По-факту — это просто кусок пластмассы, а по-научному Слиттер (англ. splitter — рассекатель) — аэродинамическая плоскость, служащая для ограничения поступления воздуха под днище, и соответственно, создания разрежения под ним. Устанавливается внизу переднего бампера вплотную к нему примыкая задней кромкой. Воздух над сплиттером отводится вбок, вдоль колесных арок, или через кузов машины, через вентиляционные отверстия в бампере. Отводимый воздух может использоваться другими устройствами — системами охлаждения передних тормозов, системой охлаждения двигателя, задним диффузором. Может быть отдельной деталью или изготавливаться совместно с бампером.
Так рассмотрим что есть на рынке для наших «спорт-тюнинг-тачек»)))

1) Накладка для «сток» бампера.
2) Сплиттер на М и «сток» бампера (AC Schnitzer, Perfomance,3d design).
3) Элероны «сток» бампер (AC Schnitzer, Hamann).

Материал исполнения карбон или простой пластик.

Служат с основном для защиты:
Дефлектор: (мухобойка) увеличивает тягу, или отводит воздушные потоки, ставится на капот и окна. Чтоб камешки и мухи в стекло не так сильно бились, чтоб дождь и снег в форточки не попадал.

Только для увеличения прижимной силы и придавания устойчивости:
Сплиттер: (splitter — рассекатель) для разряжения воздуха под днищем
Атликрыло: (крыло вверх ногами) для поднятия воздушных потоков относительно кузова

И для прижимной силы на заднюю ось и для защиты:
Спойлер: (to spoil air – портить воздух) Преобразовывает ламинарный поток воздуха в турбулентный, этим увеличивает нагрузку на задюю ось. Бывают фронтальные и хвостовые («губа» и «юбка») . Нужен для отвода воздуха чтобы устранить разряжение, чтоб грязью задок не залепляло если декоративный.

Что такое сплиттер?

По своей сути сплиттер принимает микрофонные и/или линейные сигналы и размножает каждый сигнал для передачи их на другие приборы звукового тракта. При этом для борьбы с факторами, которые обуславливают снижение уровня сигнала и приводят к появлению постороннего шума и интерференций, должны применяться другие решения. В список этих факторов входит количество разветвлений сигнала и длина кабеля, а также изначально низкий уровень микрофонного сигнала и многочисленные контуры заземления в звуковом тракте. Далее мы расскажем, какие существуют типы сплиттеров и каким образом они решают эти проблемы.
Пассивный параллельный сплиттер

В пассивном параллельном сплиттере все отводы подключены к трансформатору в параллельном режиме и не имеют возможности отключения заземления или усиления сигнала. Такие сплиттеры популярны, в основном, из-за своей невысокой стоимости.

Имеется 4 фундаментальные проблемы, присущие пассивным параллельным сплиттерам:

— Микрофонный сигнал по своей природе имеет очень низкий уровень (-40 дБ) и усиливается только на микшерной консоли. Исходя из конструкции пассивного параллельного сплиттера, микрофонные кабели получаются достаточно длинными, увеличивая чувствительность к наводкам, шумам и помехам, например, от силовых кабелей, которые являются причиной НЧ-гула. Кроме того, этот посторонний шум усиливается вместе с основным микрофонным сигналом.

— Длинные микрофонные кабели также значительно увеличивают емкостное сопротивление, что подавляет ВЧ-составляющую и делает звук «тупым» и невыразительным. Кроме того, входное сопротивление каждой консоли снижает общий уровень сигнала.

-Микрофоны с фантомным питанием обычно получают ток через два резистора 6 кОм. Если в параллельном режиме подключается дополнительный источник питания +48 В, увеличивается ток и напряжение, что потенциально опасно для микрофона.

-Режим заземления общий и нет возможности включать/выключать отдельные части системы. Это потенциально может привести к замыканию через цепь заземления в случае если система запитана от нескольких линий. Например, прокатная компания установила и подключила всю систему с единым контуром заземления, а после этого приехала эфирная команда и, включив свой собственный генератор, добавила еще один контур заземления.

Сплиттеры с трансформаторной развязкой

В сплиттерах с трансформаторной развязкой обычно применяются разделительные трансформаторы с коэффициентом 1:1:1:1. Входящий микрофонный сигнал подключается к первичной обмотке трансформатора, а все точки ответвлений выводятся с вторичной обмотки. При необходимости к каждой точке ответвления могут быть добавлены выключатели заземления для полной изоляции отдельных частей сплиттера.

Изолированные сплиттеры являются следующим шагом после пассивных систем и обеспечивают значительное улучшение качества сигнала, хотя это серьезно влияет на стоимость такого прибора. Для получения лучших результатов в изолированных системах необходимо применять очень дорогие трансформаторы высокого качества.

Хотя изолированные сплиттеры решают одну из основных проблем, присущих пассивным сплиттерам, они никак не борются с высокой чувствительностью низкоуровневого микрофонного сигнала к внешним шумам и наводкам при его передаче на большие расстояния, которые в конце концов усиливаются на микшерных консолях. При использовании трансформаторов с коэффициентом 1:1:1:1 остается нагрузка на микрофонные и дополнительные емкости, что приводит к потерям в ВЧ диапазоне. Кроме того, входное сопротивление каждой консоли, добавленное к сплиттеру снижает общий уровень. Имеются понижающие трансформаторы с коэффициентом 3:1:1:1, которые компенсируют потери в ВЧ-диапазоне снижая коэффициент усиления сигнала.

На микрофоны также необходимо подавать фантомное питание +48 В, что влечет за собой подключение одной из консолей в пассивном параллельном сплит-режиме или добавление внешнего источника питания.

Активные сплиттеры (Klark Teknik Square ONE Splitter)

В активных сплиттерах применяются активные электронные цепи для решения проблем, присущих пассивным (параллельным и с трансформаторной развязкой) сплиттерам.

В самом начале тракта сплиттера добавлен усилитель сигнала с регулируемым коэффициентом, который позволяет пользователю усилить слабый микрофонный сигнал до необходимого уровня. После этого сигнал поступает в буфер, где проводится его электронная балансировка и последующее распределение на различные выходы или поднятие до линейного уровня (защита сигнала от внешних интерференций) и подача на микшерную консоль.

Такой подход позволяет снизить длину чувствительных к интерференциям микрофонных кабелей, что, благодаря снижению потерь и шума от кабеля, значительно улучшает качество звука и делает его более ярким и четким. При необходимости можно воспользоваться выключателями заземления на электронных выходах.

В дополнение к этому выход с трансформаторной развязкой (он обычно является копией пост-предусилительного сигнала, но на Square One Splitter он является ответвлением на стадии до усиления) буферизуется и усиливается, что делает его относительно защищенным от внешних интерференций. Эта особенность активных сплиттеров обычно используется эфирными компаниями, которые предпочитают использовать свою схему усиления сигнала, при этом их система работает от другой линии питания.

В списке других полезных функций активного сплиттера можно перечислить локальный индикатор уровня сигнала, фантомное питание +48 В и функция solo с выходом на наушники для локального прослушивания сигнала конкретного канала.

Что такое сплиттер? ADSL сплиттеры. Устройство. Схемы подключения

Сплиттер, который также называют оптическим делителем и разветвителем — главный элемент PON. Именно благодаря ему пассивная оптоволоконная сеть получает свои преимущества:

оптимальное использование оптоволоконного кабеля — сплиттер делит одно оптоволокно на несколько, не допуская ситуации, когда у конечных потребителей пропускная способность используется только частично ;
неприхотливость к условиям эксплуатации — для оптических делителей не требуется электропитание и отопление при размещении, не нужна настройка и ремонт;
экономичность — сплиттеры и коплеры дешевле активного оборудования, которое используется в стандартных оптоволоконных сетях.

Хотя типов разветвителей не так уж и много, в правильном выборе их для сети есть свои нюансы. Мы попробуем осветить большинство из них.

X- и Y-образная форма делителей

Если делитель имеет один вход оптоволокна, его могут называть сплиттером (коплером) Y-образной формы.

Сплиттеры и коплеры с двумя входами классифицируют как имеющие X-образную форму:

Классика PON — Y-образные делители. Для сетей со сложной конфигурацией используются X-образные, так как они дают больше возможностей реализации разветвленной архитектуры.

Планарные сплиттеры (PLC Splitters) и сварные делители FBT (коплеры, Couplers)

Два основных вида сплиттеров — это планарные и сварные. Технология их производства и свойства настолько разные, что чаще всего их относят к разным категориям пассивного оптоволоконного оборудования.

Планарные делители

Изготавливаются по более сложной технологии, чем сварные, и поэтому их стоимость выше. Их основа — так называемый планарный чип, который производится методом вытравления необходимого количества волноводов по шаблону в кварцевом стекле или пластике. Для этого на сердцевину заготовки наносится шаблон и путем воздействия кислоты все лишнее, кроме шаблона, растворяется:

Сами планарные чипы изготавливаются на сравнительно небольшом количестве заводов, поскольку это высокоточная и сложная технология. Остальные предприятия, которые позиционируют себя как производители, занимаются сборкой PLC сплиттеров, то есть привариванием к входам и выходам волноводов оптических пигтейлов.

Устройство делителя после сборки :

Планарные сплиттеры чаще всего используются для построения PON ввиду нескольких преимуществ :

Затухание сигнала при прохождении через PLC разветвитель меньше , чем при прохождении через сварной.
Число выходов, т. е. ответвлений основного волокна может доходить до 128 .
Количество хвостов-выходов чаще всего равно 2 в степени N (2, 4, 8, 16, 32 и так далее), но производятся делители и со свободным числом выходов (3, 6).
Планарные разветвители делят сигнал на равные части , что чаще всего и нужно при построении сети.
Показатели затухания в разных экземплярах сплиттеров практически одинаковы и потому предсказуемы, в отличие от сварных.
Диапазон волн, который поддерживает планарный чип, довольно широк, поэтому в сети с применением PLC делителей могут быть использованы дополнительные технологии уплотнения трафика (к примеру, CWDM).

Сварные (FBT) делители или Couplers

Технология производства гораздо проще. Два волокна свариваются в специальном аппарате. Если нужно получить делитель X-образный, оставляют два входа и два выхода, если Y-образный — один из входов запаивается.

В процессе сварки достигается нужный коэффициент деления канала (5%/95%, 10%/20% и так далее). Возможность неравномерного деления пропускной способности оптоволокна — главное преимущество сварных делителей (их также называют ответвителями или коплерами (Coupler). Это может быть полезным, если в процессе построения сети вам необходимо сделать ответвления для абонентов, которые находятся на разном расстоянии от точки деления, к примеру, 3 и 7 км. первому в этом случае дается ответвление в 30% канала, второму — в 70%.

Кроме того, сплавные делители дешевле , чем планарные сплиттеры.

Особенности технологии позволяют производить коплеры только с двумя выходами. Однако в продаже встречаются сварные сплиттеры с гораздо большим числом «хвостов». Достигается это комбинацией нескольких обычных коплеров в заводском корпусе.

Вид коплера 1х8 внутри :

Следующая особенность сварных делителей — только три «окна прозрачности» для световых волн: для длины 1310нм, 1490нм и 1550нм. Это существенно сужает возможности применения Couplers, однако так же как и планарные они могут использоваться не только для PON, но и для сетей кабельного телевидения (1310 и 1490 занимает PON, а 1550 — CATV).

Какой тип разъема сплиттера выбрать?

Сплиттеры, как планарные так и сварные, производятся с тремя типами оформления концов:

оконеченные коннекторами с разъемом SC/UPC,
оконеченные коннекторами с разъемом SC/APC,
неоконеченные.

Делители с коннекторами на концах применяются в PON, построенной на механических соединениях магистральной линии и разветвителей. При всех недостатках такого соединения — большем затухании сигнала, к примеру, — оно имеет одно существенное преимущество. В случае поломки линии из-за обратного излучения на длине волны 1310нм, источник проблемы найти вполне возможно — последовательно разъединяя коннекторы и наблюдая, пропало излучение в сети или нет. В случае применения сварных соединений такой возможности нет.

Разъем SC/UPC

Синего цвета (для многомодового волокна — серого).
Сердечник (ферула) отполирован под углом 90º к оптоволокну (более дешевая и простая полировка).
Вносимые потери — 0,2 Дб.
Стандартно используется для Ethernet .

Разъем SC/APC

Зеленого цвета.
Сердечник отполирован со скосом в 8º. Такая полировка позволяет отраженному сигналу выходить из волокна и, соответственно, снижает его влияние. Если для сети Ethernet отражение не критично, то для кабельного ТВ оно является большой проблемой.
Вносимые потери — 0,3 Дб.
Благодаря низким показателям отражения, используется для трафика кабельного телевидения .

Неоконеченные сплиттеры

Здесь все просто — неоконеченные делители применяются для сварных соединений в PON. Такой способ позволяет снизить затухание сигнала и предотвратить типичные для механических соединений проблемы — коннектор «выскочил» из гнезда, коннектор забыли подсоединить и т. п.

Кроме того, они дешевле.

О применении сварки администратору сети придется пожалеть лишь в случае обратного сигнала на волне 1310нм, который полностью выводит линию из строя. Имея сварные соединения, найти «вредителя» будет практически невозможно.

Типы корпусов сплиттеров

Сердце сплиттера — планарный чип для PLC или сварной делитель для FBT скоплера — может помещаться:

В узкий стальной корпус-трубу . Он компактен, так что не возникает никаких проблем с размещением делителя в сплайс-кассете.

В пластиковый (или металлический) узкий короб , который все еще компактен, но уже не так, как предыдущий.

В довольно объемный пластиковый короб. Чаще всего в таких выпускаются коплеры с большим количеством выходов, и планарные с коннекторами на концах.

В металлический корпус с выходами разъемами для соединений (пигтейлы спрятаны внутри корпуса).

Надеемся, что эта информация будет полезной и поможет вам выбрать оптимальную модель сплиттера для своей сети!

сайт

Сплиттер это устройство позволяющее выполнять частотное разделение нескольких видов сигналов. Таким образом, схема сплиттера предполагает одновременное подключение сразу нескольких устройств к единой линии с использованием коаксиального кабеля. Например, сразу может быть подключен интернет и кабельное телевидение.

Назначение и устройство сплиттеров

Конструкция стандартного сплиттера состоит из коннектора, оснащенного портами для соединения между собой различных устройств, в том числе , телефонов и модемов. В каждой модели количество портов может быть разным, в пределах 2-16 точек. Для их размещения используются боковые стороны устройства.

Виды разъемов также различаются, в зависимости от используемых устройств. Количество установленных портов существенно влияет на функциональность того или иного разветвителя. Чем больше таких разъемов, тем выше возможности конкретного прибора. Следует помнить, что не рекомендуется соединять сплиттеры между собой, поскольку это приводит к снижению их работоспособности.

Кроме стандартных конструкций, существуют так называемые усиленные сплиттеры. Данные устройства, кроме передачи обычных сигналов, позволяют передавать слабые сигналы на значительные расстояния. Хороший коаксиальный разветвитель должен включать в свой состав только высококачественные составные части, поскольку элементы низкого качества постепенно приводят к ослаблению передаваемого сигнала. При одновременном подключении различных устройств могут появиться помехи и снизиться качество передачи. В качественных устройствах подобные недостатки полностью исключаются.

Схема подключения

На линии, подводимой к сплиттеру, спайки и скрутки рекомендуется выполнять в минимальном количестве. Переходными элементами также нужно пользоваться очень осторожно. Идеальным вариантом является прямое соединение АТС и сплиттера.

При наличии в квартире только одной и одного телефонного аппарата, расположенных неподалеку от компьютера, разъем сплиттера LINE подключается напрямую к розетке, PHONE — к телефону, а MODEM — к модему.

При наличии телефона в соседней комнате модем может быть подключен напрямую к телефонной линии, а к сплиттеру подключается только телефонный аппарат. Разъем для модема остается незанятым. Если же параллельно подключено сразу несколько телефонов, то разводка телефонных проводов переделывается таким образом, чтобы они все проходили через разветвитель. В качестве запасного варианта подключения можно воспользоваться несколькими дополнительными разветвителями, предназначенными для каждого телефона. Таким образом, каждый аппарат обеспечивается индивидуальным микрофильтром.

При спаренном телефоне сплиттер включается в разрыв линии, расположенный перед диодной приставкой. Провод, выходящий из разъема PHONE, подводится к диодной приставке, а сам телефон не должен включаться напрямую, непосредственно в разветвитель. После производится проверка функционирования телефона, прежде всего, соблюдение полярности проводов. Если во время проверки выяснилось, что телефон не работает и по нему нельзя никуда дозвониться, телефонные провода необходимо поменять местами между собой в месте подключения.

В том случае, если схема выполнена неправильно, в телефоне могут появиться помехи и посторонние шумы. Работа модема становится неустойчивой, вплоть до полной потери соединения. Поэтому подключение сплиттера и другой аппаратуры должны выполнять квалифицированные .

Как сделать сплиттер своими руками

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант

1.В разъем LINEсплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать еще один ADSL сплиттер.

2.В разъем MODEMсплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

3.В разъем PHONEсплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т. п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE! Иногда этот разъем называют TEL, — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS(Plain Old Telephone Service)

ADSL сплиттер ZyXEL AS 6 EE

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter»а

Каскадное подключение.

Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать еще один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Использование микрофильтров

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за чрезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем меньше надежность.

Как не надо подключать ADSL splitter

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Еще вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Публикация: www.cxem.net

Смотрите другие статьи раздела .

Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.

Описание

Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.

Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.

Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.

Что такое сплиттер?

Сплиттер (to split — «разделять») — устройство, предназначенное для разделения высокочастотной несущей канала ADSL (предназначенного для доступа в интернет) и голосового канала, использующего низкую частоту, с целью предотвращения их взаимного влияния друг на друга.
внутренний блок кондиционера…))))))))))))))))
Подключение к модему.
для интернета штучка
прибор позволяющий распределить сигнал на несколько потребителей
плиттер (делитель) это устройство, предназначенное для разделения сигнала ADSL в телефонной линии на две составляющие: обычный телефонный сигнал (голос) и высокочастотный модемный сигнал (данные) .
К абонентскому сплиттеру, подключается обычный телефон и ADSL модем. При этом работа модема абсолютно не мешает использованию обычной телефонной линии и наоборот.
Сплиттер защищает:
Телефонные аппараты от высокочастотных модемных сигналов, передающихся по телефонной линии при использовании ADSL-технологии
— ADSL -модем от возможных помех, возникающих при работе обычной телефонии.
Фактически, микрофильтр это половина сплиттера (низкочастотная) . В сплиттере сигнал делится по частоте на две составляющие, а в микрофильтре только обрезается верхняя частота.
Через сплиттер можно подключить и модем, и телефон, а через микрофильтр только телефон.
Для подключения телефона вместо микрофильтра можно использовать сплиттер, но для подключения модема сплиттер необходим.
Сплиттер имеет 3 разъема (контакта) , микрофильтр только 2.
ADSL-сплиттер разделяет частоты голосового сигнала (0,3 3,4 КГц) от частот, используемых ADSL-модемом (26 КГц 1.4 МГц) . Таким образом, исключается взаимное влияние модема и телефонного аппарата. Внешне представляет из себя небольшую коробочку с тремя разъмами типа RJ-11: разъмом Line на входе и двумя Phone и ADSL на выходе. Позволяет работать ADSL-модему и телефонному/факс аппарату одновременно.
В некоторых случаях вместо сплиттера может быть использован микрофильтр, устанавливаемый на стороне клиента в месте подключения аналогового телефона или факс-аппарата.

Что такое сплиттер и как его установить на автомобиль своими руками

Содержание

Не всех устраивает стандартный вид своего автомобиля, каким он сходит с конвейера автопроизводителя. Поэтому многие стремятся изменить это, выделиться на общем фоне.

Все доработки объединены под одним общим понятием. Это тюнинг. Причём тюнинг бывает визуальным, влияющим на внешность авто, и техническим. Поскольку технически дорабатывать машины сложно и дорого, плюс не каждый владеет достаточными знаниями для этого, основной упор делается на внешние доработки.

К числу мероприятий по внешнему тюнингу можно отнести установку сплиттера. Это кузовной элемент автомобиля, обладающий не только визуальной привлекательностью, но и способный повлиять на поведение машины.

Для чего используется

Сплиттером называют рассекатель воздуха. Представлен он в виде так называемой юбки или губы. Устанавливается в передней части автомобиля на бампер, внизу конструкции. Это плоский элемент, для производства которого применяют пластик, карбон и иные материалы.

Задачей сплиттера является снижение аэродинамического сопротивления во время движения.

Если углубиться в суть, выглядит это так. Количество воздуха, проходящего под капот, за счёт навесной конструкции уменьшается. Это способствует улучшению коэффициента сопротивления, повышается аэродинамика. Внизу бампера воздух разряжается, и это позволяет создать прижимное притяжение. Он действует сверху вниз. Сплиттер на переднем бампере помогает отводить воздушные потоки по сторонам или вверх через специальные отверстия, предусмотренные в бампере. С помощью такого элемента можно улучшить эффективность охлаждения тормозов или мотора.

Есть автомобили, на которых с завода предусматривается применение сплиттеров. Но в основном этот компонент появляется в результате доработок машины самим владельцем.

Сплиттер является одной из разновидностей спойлеров, применяемых на автомобилях. И задачу он выполняет аналогичную, улучшая аэродинамические характеристики. Хотя есть и такие варианты тюнинга, когда установка губы направлена исключительно на внешние изменения, и особого влияния на аэродинамику деталь не оказывает.

Сплиттеры получили широкое распространение в сфере спортивных гонок, поскольку здесь ключевую роль играет не только мощность мотора. Правила обычно предусматривают жёсткие ограничения по мощности и объёму ДВС. Чтобы превзойти соперников, упор при проектировании машины делается на аэродинамику. И без сплиттеров здесь редко обходятся.

Прежде чем ставить сплиттер на авто, не лишним будет узнать о его свойствах и понять, нужен ли он на самом деле конкретно в вашей ситуации.

Краткий курс аэродинамики

Довольно часто доработка авто осуществляется путём слепого копирования понравившихся решений. Как это отразится на поведении машины, многие автолюбители и поклонники самодельного тюнинга часто даже не задумываются. А зря.

Не торопитесь ставить сплиттер себе на авто, не узнав предварительно важные моменты касательно аэродинамики. Если быть точнее, то рассказать следует про аэродинамическое сопротивление. Практически все современные автомобильные гонки основаны на нём.

Аэродинамическим сопротивлением называют препятствие движению автомобиля за счёт встречных потоков воздуха. Воздух, покидая свободное пространство, создаёт вихревые потоки меньшей плотности, нежели та, с которой сталкивается автомобиль.

Из-за вихрей возникает сопротивление, способствующее торможению авто, параллельно повышая нагрузку на переднюю часть. То есть машина как бы прорезает, пробивается через воздух, который действует как встречная сила, и пытается автомобиль остановить.

Чтобы решить такую проблему, используются сплиттеры, установленные на бампер. С его помощью воздушные потоки начинают двигаться в другую сторону. Это защищает от нарушения аэродинамики и препятствует торможению от встречных потоков.

Чтобы добиться нужного и правильного эффекта, сплиттер следует устанавливать одновременно на задний и передний бампер.

Но часто можно увидеть, что сплиттер стоит только на одном из буферов. При достаточно высокой скорости это может обернуться серьёзными последствиями.

Установка в передней части. Для начала посмотрим, что будет при установке элемента только впереди. В этой ситуации прижимная сила будет воздействовать только на переднюю часть транспорта. Из-за этого задние колёса начнут слегка отрываться от земли, качество сцепления с дорожным полотном нарушится, а со сцеплением впереди всё останется в норме. Это негативно отразится на управляемости и безопасности. Повышается вероятность заноса. Если автомобиль имеет зданий привод, тогда это обернётся снижением мощности и повышением расхода горючего.
Установка только в задней части. Если установить сплиттер только назад, тогда произойдёт нечто похожее. Только в этом случае ухудшится сцепление передних колёс. Если они ведущие, это грозит заметными изменениями в характере поведения автомобиля.

Чтобы уравновесить машину, улучшить прижимную силу и снизить аэродинамическое сопротивление, по всем правилам и законам физики устанавливать элементы следует на задний и передний буфер одновременно либо вообще их ставить не стоит.

Какими они бывают

Можно выделить несколько разновидностей сплиттеров, с которыми машина преображается внешне и меняет свои аэродинамические показатели.

Помимо разделения на передние и задние, их принято классифицировать по используемым материалам при производстве.

Металл. В настоящее время полностью металлические сплиттеры практически не применяются. Из алюминия или стали делают лишь некоторые элементы сплиттера. В основном это лезвие.
Силикон. Применяется сравнительно недавно. Не боится нагрева, отличается пластичностью и длительным сроком службы.
Пластик ABS. Один из самых популярных материалов. Но чем больше в составе искусственных примесей, тем меньший срок службы у детали.
Стеклопластик. Доступный по цене материал с прочной стекловолоконной сеткой внутри конструкции. В массовом производстве встречаются редко из-за низкой выгоды для изготовителя.
Углепластик. Он же карбон. Дорогой материал, который активно применяется для тюнинга элитных авто, спорткаров и гоночных болидов.

Если не считать металл, практически все материалы могут применяться при самостоятельном тюнинге.

Установка

Чтобы улучшить и усовершенствовать свой автомобиль, вполне допускается самостоятельный монтаж сплиттера. Для этого потребуется уверенная рука, набор инструментов и расходных материалов, а также сам элемент аэродинамики.

Процесс установки состоит из нескольких последовательных этапов:

Первым делом необходимо приобрести подходящий элемент для своего автомобиля. Обязательно сделайте примерку детали.
Убедитесь, что всё чётко подогнано по размеру и уровню. Удостоверьтесь в плотном прилегании губы, отсутствии перекосов и зазоров.
Тщательно очистите бампер машины от загрязнений, выполните обезжиривание. Подойдёт обычный мыльный раствор.
Рекомендуется также снять заводской лак с бампера, что обеспечит лучшее соединение деталей между собой. Лак удаляется только на месте стыка.
Используя герметик без праймера, нанесите аккуратно линию соединения деталей. Очень удобный материал для подобных задач.
Нанесите на склеиваемые поверхности грунтовку, а затем праймер.
На аэродинамическую деталь наносится слой герметика. Излишки следует убрать шпателем или тряпками. Не нужно остатки пытаться втереть в пустоты.
Бампер и сплиттер плотно прижимают друг к другу, и оставляют примерно на 20 минут. В нижней части край юбки можно зафиксировать парой саморезов, а вверху с помощью скотча. На полное схватывание нужно около 24 часов.
При образовании швов используется силиконовый прозрачный герметик.

Завершив установку одного сплиттера, по аналогии устанавливайте второй.

Работать следует в условиях без сквозняка, в сухую погоду и при температуре около 20 градусов Цельсия.

Если не уверены в собственных силах, для установки можете обратиться в проверенное тюнинг ателье. Но это обойдётся значительно дороже самостоятельного монтажа.

«Дип Саунд» — Что такое сплиттер?

Пассивный параллельный сплиттер

Имеется 4 фундаментальные проблемы, присущие пассивным параллельным сплиттерам:

Микрофонный сигнал по своей природе имеет очень низкий уровень (-40 дБ) и усиливается только на микшерной консоли. Исходя из конструкции пассивного параллельного сплиттера, микрофонные кабели получаются достаточно длинными, увеличивая чувствительность к наводкам, шумам и помехам, например, от силовых кабелей, которые являются причиной НЧ-гула. Кроме того, этот посторонний шум усиливается вместе с основным микрофонным сигналом.
Длинные микрофонные кабели также значительно увеличивают емкостное сопротивление, что подавляет ВЧ-составляющую и делает звук «тупым» и невыразительным. Кроме того, входное сопротивление каждой консоли снижает общий уровень сигнала.
Микрофоны с фантомным питанием обычно получают ток через два резистора 6 кОм. Если в параллельном режиме подключается дополнительный источник питания +48 В, увеличивается ток и напряжение, что потенциально опасно для микрофона.
Режим заземления общий и нет возможности включать/выключать отдельные части системы. Это потенциально может привести к замыканию через цепь заземления в случае если система запитана от нескольких линий. Например, прокатная компания установила и подключила всю систему с единым контуром заземления, а после этого приехала эфирная команда и, включив свой собственный генератор, добавила еще один контур заземления.

Сплиттеры с трансформаторной развязкой
В сплиттерах с трансформаторной развязкой обычно применяются разделительные трансформаторы с коэффициентом 1:1:1:1. Входящий микрофонный сигнал подключается к первичной обмотке трансформатора, а все точки ответвлений выводятся с вторичной обмотки. При необходимости к каждой точке ответвления могут быть добавлены выключатели заземления для полной изоляции отдельных частей сплиттера.
Изолированные сплиттеры являются следующим шагом после пассивных систем и обеспечивают значительное улучшение качества сигнала, хотя это серьезно влияет на стоимость такого прибора. Для получения лучших результатов в изолированных системах необходимо применять очень дорогие трансформаторы высокого качества.
Хотя изолированные сплиттеры решают одну из основных проблем, присущих пассивным сплиттерам, они никак не борются с высокой чувствительностью низкоуровневого микрофонного сигнала к внешним шумам и наводкам при его передаче на большие расстояния, которые в конце концов усиливаются на микшерных консолях. При использовании трансформаторов с коэффициентом 1:1:1:1 остается нагрузка на микрофонные и дополнительные емкости, что приводит к потерям в ВЧ диапазоне. Кроме того, входное сопротивление каждой консоли, добавленное к сплиттеру снижает общий уровень. Имеются понижающие трансформаторы с коэффициентом 3:1:1:1, которые компенсируют потери в ВЧ-диапазоне снижая коэффициент усиления сигнала.
На микрофоны также необходимо подавать фантомное питание +48 В, что влечет за собой подключение одной из консолей в пассивном параллельном сплит-режиме или добавление внешнего источника питания.
Активные сплиттеры (Klark Teknik Square ONE Splitter)
В активных сплиттерах применяются активные электронные цепи для решения проблем, присущих пассивным (параллельным и с трансформаторной развязкой) сплиттерам.
В самом начале тракта сплиттера добавлен усилитель сигнала с регулируемым коэффициентом, который позволяет пользователю усилить слабый микрофонный сигнал до необходимого уровня. После этого сигнал поступает в буфер, где проводится его электронная балансировка и последующее распределение на различные выходы или поднятие до линейного уровня (защита сигнала от внешних интерференций) и подача на микшерную консоль.
Такой подход позволяет снизить длину чувствительных к интерференциям микрофонных кабелей, что, благодаря снижению потерь и шума от кабеля, значительно улучшает качество звука и делает его более ярким и четким. При необходимости можно воспользоваться выключателями заземления на электронных выходах.
В дополнение к этому выход с трансформаторной развязкой (он обычно является копией пост-предусилительного сигнала, но на Square One Splitter он является ответвлением на стадии до усиления) буферизуется и усиливается, что делает его относительно защищенным от внешних интерференций. Эта особенность активных сплиттеров обычно используется эфирными компаниями, которые предпочитают использовать свою схему усиления сигнала, при этом их система работает от другой линии питания.
В списке других полезных функций активного сплиттера можно перечислить локальный индикатор уровня сигнала, фантомное питание +48 В и функция solo с выходом на наушники для локального прослушивания сигнала конкретного канала.
Что такое сплиттер? Как это работает? Где мы его используем?
2022-06-21
Разветвители — очень полезные инструменты, когда мы хотим отобразить видео из одного источника на множество других устройств, но что вы на самом деле знаете о них? Знаете ли вы их назначение и чем они отличаются от HDMI, коммутаторов и матриц?
Если ответ отрицательный, вам повезло. Мы познакомим вас с подробным руководством по разветвителям, в том числе по их назначению, где мы можем их использовать, как они работают и чем они отличаются от других устройств.
Итак, пристегнитесь и приготовьтесь узнать все о сплиттерах!
Поехали!
Что такое разветвитель?

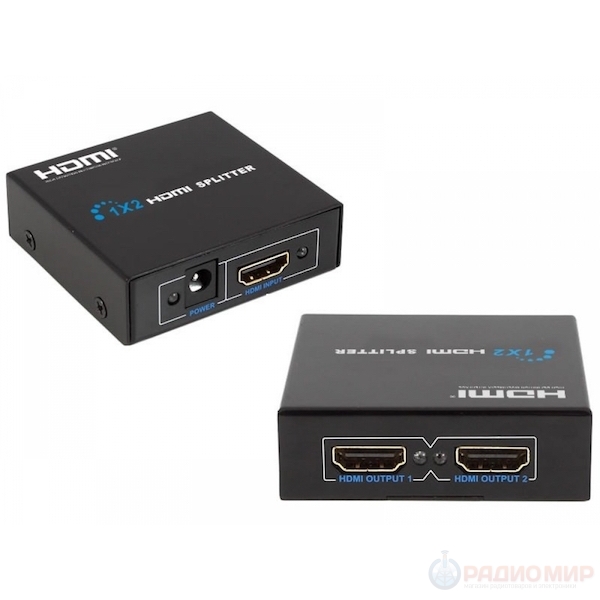

Прежде чем мы углубимся в детали, давайте обсудим, что такое сплиттер. Сплиттер — это технологическое устройство, позволяющее пользователям передавать потоковое видео с одного источника на несколько дисплеев. Это означает, что пользователи могут просматривать видео с нескольких устройств в здании, что избавляет всех от необходимости находиться в одной комнате.
Это очень полезно для пользователей игровой индустрии или тех, кто хочет транслировать веб-контент для нескольких пользователей. Разветвители обычно поддерживают различные входные сигналы, вот несколько примеров:
VGA
HDMI
ДВИ
Аналог
Цифровые аудиосигналы
Для чего нужны разветвители?
Короче говоря, сплиттеры необходимы для отображения мультимедиа по нескольким каналам из одного источника. Это повышает доступность и улучшает распространение информации в типично запутанных средах, таких как транспортные узлы, такие как вокзалы и аэропорты. Эти устройства также полезны для предоставления одной и той же информации наибольшему количеству людей в офисных условиях и в развлекательных заведениях.
Подпишитесь на нашу рассылку новостей
Где мы используем сплиттеры?
Где мы можем использовать сплиттеры, полностью зависит от пользователя. Если вы можете придумать настройку, в которой выгодна передача одних и тех же сигналов на несколько устройств, вы можете использовать сплиттер. Возможно, вы были в среде, где разветвитель использовался один или два раза.
Вот некоторые настройки, в которых мы можем использовать разветвители для улучшения распространения информации:
Классы
Не секрет, что донести информацию в классе иногда бывает сложно, но в наши дни, когда технологии у нас под рукой , стало немного легче. Вспомните свой последний урок ИТ. Вы помните, как ваш учитель пытался научить вас формулам электронных таблиц на доске и был совершенно сбит с толку? Ну, это был, конечно, наш опыт.
Теперь подумайте, насколько проще было бы, если бы экран вашего компьютера мог быть подключен к интерактивной доске учителя или персональному компьютеру, отображая всю его работу в режиме реального времени на экране прямо перед вами. Мы готовы поспорить, что вам было бы намного легче учиться, и вы, возможно, уделяли бы немного больше внимания. Вот в чем прелесть сплиттеров!
Теперь, когда во многих классах используются технологические устройства для улучшения обучения, сплиттеры можно использовать в самых разных условиях в классе для всех возрастов!
Аэропорты
Аэропорты являются одной из самых стрессовых сред, в которых может находиться каждый из нас, и на то есть веские причины. Нет ничего забавного в том, чтобы карабкаться к экрану, показывающему выход на посадку и время отправления, чтобы его встретили сотни других взволнованных пассажиров, делающих то же самое.
Итак, как в этой ситуации работают сплиттеры? Что ж, сплиттеры работают для распределения одних и тех же визуальных и звуковых сигналов на нескольких устройствах, поэтому с помощью сплиттера мы можем распределить сбитую с толку толпу пассажиров на несколько экранов. Это означает, что они получают точно такую же информацию, но распределенную по терминалам, поэтому независимо от того, где они находятся, они остаются в курсе практически без стресса.
Развлечения
В век технологий сплиттеры еще никогда не были так полезны в индустрии развлечений. Возьмем, к примеру, киберспортивные соглашения. Эти монументальные события собирают тысячи людей по всему миру и становятся свидетелями того, как несколько избранных игроков борются за желанные призы.
Традиционно игроки принимали участие в настоящих видах спорта, но в наши дни эти виды спорта проводятся в форме видеоигр. Итак, куда приходят сплиттеры и спасают положение?
Что ж, сплиттеры очень полезны для потоковой передачи всего видеоматериала с мониторов игроков на большие экраны, такие как мониторы и видеостены. С сплиттерами нам не нужно толпиться вокруг игроков, пока они соревнуются за славу, нам просто нужно расслабиться и расслабиться, как в кинотеатре!
Если вам нужен пример использования сплиттеров в вашем доме, мы вам поможем. Мы знаем, что иногда семейные вечера кино неудобны, и иногда все, что вы хотите сделать, это посмотреть свой любимый семейный фильм в своем личном пространстве.
С помощью разветвителя вы и члены вашей семьи можете смотреть один и тот же сериал или фильм на нескольких устройствах из одного источника. Это очень полезно, если ваш потоковый сервис не позволяет вам входить в одну и ту же учетную запись с нескольких устройств!
Бизнес
Распространение информации является рутиной во многих компаниях, главным образом потому, что информация может легко стать жертвой неправильного толкования. С сплиттерами вы можете попрощаться с путаницей и поздороваться с ясностью! С помощью разветвителя вы можете распределять основную информацию на несколько устройств в вашем офисе, а это означает, что все получают одну и ту же информацию в идентичном формате.
Хотите повысить эффективность своей игры для проведения совещаний и конференций? Без проблем. Сплиттеры позволяют пользователям распределять информацию, изображения и звук на несколько экранов в зале заседаний, впечатляя клиентов и ключевых заинтересованных лиц дополнительными технологическими элементами.
Это также увеличивает количество людей, которых вы можете обслужить на конференции, позволяя удерживать внимание нескольких людей доступной информацией в течение более длительного периода времени.
Как работает разветвитель?
Чтобы дать вам полную картину, давайте рассмотрим, как именно работают сплиттеры. Разветвитель принимает сигнал от устройства-источника, отображающего изображение или фильм, и передает сигнал на два или более устройств по коаксиальному кабелю.
Это делается через порты ввода и вывода. Если сплиттер передает на два устройства, сплиттер передает половину мощности на одно устройство, а другой передает на другое. Если устройств много, действует тот же принцип, только в разных пропорциях.
Хотя эта технология очень впечатляет, она не совсем безупречна. Поскольку сплиттер передает все больше и больше устройств и распределяет мощность, могут возникнуть некоторые системные ошибки, такие как задержка или прерывание качества звука и изображения. Таким образом, хотя вы можете захотеть отобразить один и тот же экран на нескольких устройствах, убедитесь, что вы также учитываете эти ограничения.
Подпишитесь на нашу рассылку
В чем разница между HDMI, коммутаторами, сплиттерами и матричными коммутаторами?
Несмотря на то, что сплиттеры, коммутаторы, сплиттеры и матричные коммутаторы HDMI во многом выполняют одни и те же функции, они различаются по принципу работы.
Проще говоря, видеомикшеры в основном принимают входы от нескольких источников, таких как DVD-плеер, игровая система и приставка кабельного телевидения, а затем передают их на один источник, такой как большой телевизор с плоским экраном.
Разветвители функционально действуют наоборот. В основном они берут мультимедиа из одного источника и передают его на несколько устройств, таких как мониторы, например экраны компьютеров в офисе. Разветвители также очень полезны для сложных AV-проектов, если вы хотите обрабатывать несколько сигналов для видеостены. В Dexon мы поставляем широкий ассортимент видеомикшеров, так что загляните и посмотрите, сможете ли вы улучшить свою AV-игру!
Итак, вам понадобится видеомикшер для просмотра любимых сериалов по сети, воспроизведения любимых DVD и использования игровой системы, а также сплиттер для потоковой передачи любимой музыки и фильмов на несколько устройств.
Вот оно, полное руководство по разветвителям, включая то, как они работают и где мы их используем. Обязательно посетите веб-сайт Dexon, чтобы узнать о нашем широком ассортименте AV-продуктов, чтобы узнать, как вы можете оптимизировать свой AV-проект уже сегодня.
Зачем использовать сплиттеры?
Введение
Разветвитель представляет собой оптическое устройство который разделяет свет (например, лазерные лучи) на два (или более) луча. Сплиттеры очень полезны в микроскопии, поскольку они могут выступать в качестве интерфейса между микроскоп и детектор/камера, разделяющие испускаемый свет от микроскоп.
Существует два основных типа сплиттеры, эмиссионные сплиттеры изображения , которые разделить свет на один датчик камеры, чтобы можно было использовать несколько длин волн снятые одновременно одной камерой, и несколько адаптеры камеры , которые разделяют свет на несколько камер, позволяя использовать один образец для одновременной съемки несколькими камерами. Оба этих разветвителя по существу позволяют одновременно получать изображения образца на нескольких длинах волн, состояния поляризации или амплитуды. Для ознакомления со сплиттерами, пожалуйста, обратитесь к нашей технической заметке: «Знакомство с разветвителями».
В этой статье описывается, как такие разветвители могут быть использованы для улучшения методов микроскопии и передовых технологий. приложения для работы с изображениями. Зачем использовать сплиттеры?
Методы, требующие использования сплиттеров
Сплиттеры позволяют одновременно отображать различные состояния: вместо того, чтобы регулировать настройки микроскопа вручную или с помощью электронных переключателей, оптически доступны два состояния без задержки. Примером того, как это может быть полезно для приложений визуализации, является мультифокальная микроскопия (MPM) , как показано на Рис.1 . MPM включает одновременную визуализацию двух разных фокальных плоскостей одного и того же образца, в отличие от ручной настройки фокуса и последующего получения изображений в разных желаемых фокальных плоскостях.
Рисунок 1: Мультифокальная плоскостная микроскопия с использованием сплиттера. Две разные фокальные плоскости в образце (одна красная, другая синяя) разделены сплиттером 50:50. Отраженный свет (синий) направляется на камеру 1, а проходящий свет (красный) направляется на камеру 2. Таким образом, можно одновременно отображать две разные фокальные плоскости. В качестве альтернативы обе фокальные плоскости могут быть отображены одним детектором с использованием эмиссионного делителя изображения.
При визуализации 2D-культуры клеток обычно достаточно одной фокальной плоскости, поскольку большинство клеточных препаратов не очень толстые. Но по мере того, как все больше исследователей переходят к визуализации более крупных 3D-образцов, MPM представляет собой полезный способ визуализации нескольких желаемых фокальных плоскостей, когда клетки взаимодействуют в 3D-каркасе или когда более крупные организмы совершают динамические движения. Высокая скорость необходима при отображении живых 3D-образцов, и, поскольку не нужно вручную настраивать фокус, MPM представляет собой высокоскоростной вариант для одновременного отображения нескольких z-плоскостей через образец. Пример MPM в действии можно увидеть на Рис.2 .
Рисунок 2: Высокоскоростной МФМ, визуализирующий живые плавающие паразиты T. brucei . В этом эксперименте использовался четырехсторонний эмиссионный делитель изображения MultiSplit V2. A) Четыре отдельных канала изображения одного и того же образца, каждый из которых снят в разных фокальных плоскостях. B) Четыре отдельных фокальных плоскости окрашены, объединены и отфильтрованы. Каждый цвет исходит из другой фокальной плоскости. C) Прямая визуализация четырех фокальных плоскостей по отношению друг к другу. Изображение адаптировано из Wheeler (2019 г.)).
Без разделителя время может быть потрачено впустую на ожидание перемещения образца в правильное положение, например, при сканировании, используемом в методах светового листа, таких как микроскопия с селективным плоским освещением (SPIM). Сканирование также может вызвать эффект смазывания из-за затвора камеры и ограничить доступное время экспозиции. За счет одновременной съемки нескольких точек интереса эти ограничения снимаются, что позволяет снимать небольшие, слабые и быстро движущиеся объекты в 3D-пространстве. MPM был бы невозможен без разветвителя и демонстрирует мощность и гибкость управления светом, испускаемым образцом.
Другой метод, требующий сплиттер одновременный мультизондовая флуоресцентная визуализация , с одновременной визуализацией различных флуоресцентных зондов. Обширный, огромный В большинстве флуоресцентных микроскопов используется несколько флуорофоров, особенно на ячейки, где синий канал обычно занят DAPI (простой в использовании маркер для клеточного ядра), оставляя красный и зеленый канал для других флуорофоров маркировка определенных белков.
Микроскопы обычно имеют электронный переключатель, так что эти различные флуорофоры могут быть отображены в различные каналы, что приводит к многоканальным изображениям. Еще есть время задержка при переключении, а с разветвителем есть возможность изображения несколько флуоресцентных длин волн одновременно, исключая любую задержку. Это особенно полезно при выполнении флуоресцентной визуализации живых клеток, где быстро динамические события могут быть захвачены на высокой скорости. А также сочетание флуоресцентных датчики, изображения светлого поля, такие как дифференциальный интерференционный контраст (ДИК), могут также сочетаться с флуоресцентными изображениями.
Рис. 3: Многозондовая флуоресцентная визуализация. Верхние изображения показывают два отдельных флуоресцентных канала (зеленый и красный) и комбинированное изображение, которое можно получить путем одновременной визуализации с использованием сплиттера. Это изображение может быть получено с помощью постобработки, но время и информация могут быть потеряны. Нижние изображения показывают изображение в светлом поле (DIC) и два флуоресцентных маркера (желтый флуоресцентный белок YFP и DAPI) по отдельности и комбинацию всех трех.
Методы, улучшенные сплиттерами
Некоторые техники по своей сути не нужен разветвитель для работы, но очень полезно от его включения. Это в основном из-за возможности экономии времени отображать несколько разных состояний одновременно с другими преимуществами, различающимися в зависимости от техники. Это важно отметить, что практически Каждое передовое приложение для микроскопии выигрывает от разветвителя и возможность более гибкого изображения, поэтому упомянутые здесь методы являются лишь верхушка айсберга, и эта статья ни в коем случае не является исчерпывающей.
Одним из таких методов является резонансная передача энергии Фёрстера (FRET) , метод, используемый для определения того, находятся ли два флуорофора в пределах определенного расстояние друг от друга. FRET использует принцип энергии перенос между молекулами флуорофора: подобно тому, как два магнита будут только притягиваются, как только они окажутся достаточно близко друг к другу, два флуорофора будут только обмениваться энергией, когда они находятся в пределах 1-10 нм друг от друга. В FRET есть две флуоресцентные молекулы, донор и акцептор , если донор возбужден и движется достаточно близко к акцептору, он будет передавать энергию. Последующий снижение флуоресценции донора и увеличение флуоресценции акцептора. легко обнаруживается под микроскопом. По сути, это делает FRET «спектроскопическим линейка, которая может измерять расстояние между молекулами, так как только реакция происходит, если флуорофоры находятся в пределах 10 нм друг от друга.
Поскольку имеется два флуорофора, свет, используемый для их возбуждения, должен иметь разную длину волны, в противном случае активируются оба сразу и не произойдет FRET. Это означает, что для обработки обоих флуорофоров необходимы две определенные длины волн, и возможность отображать две разные длины волн сделает этот метод более быстрым и эффективным, поскольку будет мгновенно видно, когда интенсивность флуоресценции одного уменьшается, а другого увеличивается. FRET — отличная техника использования сплиттера, показанная в Рис.4 .
В то время как все три метода в рис. 4 в какой-то момент используют сплиттеры, с помощью многокамерного адаптера ( рис. 4C ) оба флуорофора могут быть изображениями одновременно, что делает эту версию самой быстрой и наиболее подходит для визуализации живых клеток. Без движущихся частей и без артефактов одновременный FRET с устройством разделения улучшает технику и позволяет лучше экспериментировать, улучшая визуализацию динамических процессов.
Рисунок 4: Различные варианты FRET. A) Два разных куба-разветвителя (по одному для каждой длины волны) можно поменять местами для отображения обеих длин волн FRET. Этот метод имеет медленную скорость и может приводить к появлению артефактов. B) FRET-куб, где куб соединен с колесом фильтров, которое выбирает излучение для разделения. Это быстрее, чем замена кубов, и лучше подходит для FRET живых клеток. C) Одновременный FRET с использованием адаптера с несколькими камерами, когда можно одновременно измерить эмиссию как донора, так и акцептора, разделив их на две камеры. Этот метод не имеет движущихся частей и выполняется одновременно, что делает его самым быстрым методом без артефактов.
Другим методом, который выигрывает от сплиттеров, является флуоресценция полного внутреннего отражения (TIRF) , которая включает отражение света от поверхности для получения изображения только небольшой части образца. В TIRF лазер возбуждения расположен под таким углом, что он полностью отражается от предметного стекла с образцом. В результате весь возбуждающий свет отражается от образца. Однако в области, где свет отражается, небольшое расширение света распространяется на крошечную часть образца. Это расширение света известно как затухающая волна , и обычно она проникает в образец только примерно на 100 нм, в зависимости от оптики микроскопа. Эванесцентная волна имеет ту же длину волны, что и отраженный свет, поэтому она по-прежнему возбуждает любые флуоресцентные молекулы в пределах этой небольшой области.
Благодаря небольшой секции Образец, который освещается, имеет гораздо меньше расфокусированного света и лучше отношение сигнал-шум по сравнению со стандартной широкопольной флуоресценцией. Как ТИРФ ограничивается одной фокальной плоскостью (поскольку только ~100 нм образца освещены), это особенно полезно для изучения областей образца вблизи на поверхность, такие как молекулы, иммобилизованные на покровном стекле или на поверхности клеточных мембран.
TIRF обычно используется для визуализации динамических процессов из-за короткого времени экспозиции и одной фокальной плоскости. Чтобы сделать этот метод еще быстрее и способным отображать несколько флуорофоров, с большим успехом использовались сплиттеры, что сделало TIRF более мощным. С помощью сплиттера можно одновременно выполнять многоканальный TIRF (как показано на рис. 5C ), оптимизируя метод для очень быстрых событий.
Рисунок 5: TIRF. A) TIRF одиночной клетки, исчезающее поле, создаваемое отражением света от покровного стекла, возбуждает несколько выбранных флуоресцентных молекул (обозначены зеленым), ближайших к покровному стеклу. B) Световой путь TIRF. C) Одновременный многоканальный TIRF, показывающий зеленый и красный каналы отдельно и комбинированное одновременное изображение.
Резюме
Использование сплиттеров позволяет создавать новые методы, одновременно совершенствуя существующие методы, превращая сплиттеры в мощный интерфейс между микроскопом и камерой, повышая способность исследователей управлять светом и планировать более гибкие и элегантные эксперименты.
Дополнительная литература
Могу ли я использовать кабельный разветвитель для телевидения и Интернета? (Объяснение)
Отказ от ответственности: этот пост может содержать партнерские ссылки, то есть мы получаем небольшую комиссию, если вы совершаете покупку по нашим ссылкам бесплатно для вас. Для получения дополнительной информации посетите нашу страницу отказа от ответственности.
В эпоху цифровых технологий все больше людей и домохозяйств используют все больше устройств для выполнения задач или имеют под рукой варианты развлечений. Некоторые из этих распространенных устройств могут включать телевизоры, игровые приставки или ПК.
Хотя другие устройства обычно находятся поблизости, это одни из основных, которые люди могут захотеть подключить через сплиттер. Некоторые люди, которые получают один цифровой телевизионный или интернет-сигнал, могут задаться вопросом, могут ли они использовать тот же сигнал из одного источника и распространить его на несколько других.
Это может увеличить возможности подключения и удобство. Мы расскажем вам, что такое кабельные разветвители, как они работают, как они могут влиять на сигналы и могут ли быть какие-либо рекомендации относительно максимального количества разветвителей, которые вы должны попытаться использовать.
Содержание
Можно ли пользоваться телефоном при отключении…
Включите JavaScript
Что такое кабельный разветвитель? Как это работает?
Возможно, вы уже знакомы с кабельным разветвителем, особенно если у вас есть опыт работы с коаксиальными входами для телевидения или Интернета. Прежде чем вы могли получить доступ к телевидению полностью в цифровом виде, вы должны были подключить его к физическому кабелю, чтобы начать получать услуги. Несмотря на то, что телевизионные приставки для чисто цифровых развлечений сегодня широко распространены, кабельные разветвители также весьма полезны.
Кабельный разветвитель берет один сигнал и разделяет его, чтобы отправить этот единственный сигнал сразу на несколько устройств . Вы можете думать о разветвителе как о чем-то, что может разделить сигнал на копии, но объединить несколько устройств, которые могут иметь доступ к этому сигналу в одной сети .
Вы, вероятно, можете немного догадаться о том, как работает кабельный разветвитель, основываясь на названии и том, что мы вам дали. По сути, любой кабельный сплиттер возьмет исходный сигнал и разделит его на 9 частей.0115 несколько путей на выходе, которые заканчиваются в разных источниках.
Целью делителя является поддержание максимально возможного качества корма . Это часть разделителя, которая может привести к некоторым проблемам в будущем, и мы рассмотрим некоторые из этих возможностей в следующем разделе. Обычные конфигурации кабельных разветвителей начинаются с двух, но вы можете увидеть устройства, которые имеют до шести подключений. Они будут иметь один входной порт, а количество выходных портов будет зависеть от типа, который вы получаете, и от того, сколько раз вы хотите разделить сигнал.
Независимо от того, сколько соединений или путей имеет ваш разветвитель, важно помнить одну важную вещь: он хочет распределять сигнал равномерно по каждому пути . Поскольку двухсторонний разветвитель является довольно распространенной установкой, мы можем использовать его здесь в качестве примера.
В двусторонней конфигурации первичный сигнал будет проходить через входную сторону кабельного разветвителя. При прохождении через устройство разветвитель направит половину мощности сигнала по одному маршруту в одно устройство, а другую половину направит по второму пути, чтобы соединить его с другим устройством .
Таким образом, разные устройства могут совместно использовать сигнал от одного источника входного сигнала. Однако, как вы можете понять по тому, как они работают, сигнал может быть разбавлен, поскольку его мощность разделена. Кабельные разветвители по-прежнему обладают удобными свойствами, которые делают их полезными для многих людей, даже если мощность сигнала немного снижается.
Могу ли я использовать кабельный разветвитель для телевидения и Интернета?
Некоторым людям нравится иметь в комплекте пакет, который дает им цифровое телевидение и хороший доступ в Интернет. Это распространено, но есть некоторые пользователи, которые хотят знать, могут ли они получить один сигнал и разделить его для обеих служб. Один пример, когда вы можете найти это полезным, если у вас есть только один выход коаксиального кабеля для работы. Вы хотите получить преимущества кабельного телевидения и Интернета, но не можете сделать и то, и другое с имеющейся у вас розеткой.
Вот здесь-то и пригодится хороший кабельный разветвитель. Прежде чем мы поговорим о том, как вы можете использовать кабельный разветвитель для телевидения и Интернета, важно получить рекомендацию от вашего интернет-провайдера (ISP) . Хотя это не является строго обязательным, это хороший шаг, если у вас нет большого опыта в настройке этих сигналов или использовании кабельных разветвителей.
Ваш интернет-провайдер, вероятно, имеет некоторое представление о том, какой кабельный разветвитель лучше всего подходит для ваших нужд, особенно потому, что именно они обеспечивают пропускную способность вашего интернета. Если вы используете неправильный тип разветвителя для вашего соединения, вы можете получить потерянный, слабый или очень несбалансированный сигнал, который не очень полезен для вас.
1. Первым делом проверьте длину кабеля, который может понадобиться для подключения сплиттера к ТВ-приставке и интернет-модему .
Имейте в виду, что чем короче длина используемого кабеля, тем лучше должен быть ваш сигнал, при прочих равных условиях .
2. С более короткими кабелями легче работать, но они также не создают столько шума, который может мешать или ослаблять сигнал на пути к источникам вывода .
3. После того, как вы определили необходимую длину кабеля, пришло время отсоединить стандартные кабели, идущие к вашей телевизионной приставке и интернет-шлюзу .
4. Вставьте один конец коаксиального кабеля в настенную розетку в комнате, в которой вы будете устанавливать сплиттер.
5. Подсоедините другой конец этого кабеля к входной стороне разветвителя. Эту сторону будет легко различить по единственному порту. Большинство разветвителей также должны иметь четкую маркировку 9.0115 ‘IN’ и ‘OUT’ формулировка для вашего удобства.
6. Один конец второго кабеля войдет в один из выходных портов на сплиттере, и вы подключите его к соответствующему порту на вашем интернет-шлюзе.
7. Вы можете повторить этот процесс, чтобы подключить сигнал к телевизору.
8. Аккуратно, но надежно затяните все соединения, чтобы убедиться, что все надежно закреплено.
Влияют ли кабельные разветвители на сигналы?
Каждый раз, когда вы хотите разделить мощность сигнала, существует вероятность того, что это разделение отрицательно повлияет на качество сигнала . Это то, что беспокоит некоторых пользователей, когда они впервые узнают, что они могут упростить задачу, разделив сигнал.
Следует помнить, что кабельные разветвители могут влиять на сигналы, с которыми вы работаете в Интернете или на телевидении. Однако верно и то, что многие факторы может повлиять на эти сигналы, и они могут испытывать провалы, которые не окажут заметного влияния на качество вашего просмотра.
Разделение сигнала должно объяснять некоторые потери , и мы рассмотрим это в следующем разделе. На данный момент важно помнить, что потери при разделении мощности сигнала не обязательно приводят к чему-либо отрицательному с точки зрения хорошего интернета или телевидения .
Если у вас возникнут подобные проблемы, причиной может быть что-то другое. Поскольку потеря сигнала неизбежна, рекомендуется использовать Кабельный разветвитель хорошего качества от известного дилера или марки . Вам не придется много платить за приличный разветвитель, а лучшее качество может помочь обеспечить минимальные потери и хороший сигнал , как только все будет сказано и сделано.
Прежде чем мы перейдем к особенностям потери сигнала, вы можете еще убедиться, что вы разделяете сигнал столько раз, сколько необходимо . Даже если у вас есть кабельный разветвитель, который поддерживает более двух путей, вам следует использовать только два, если вам нужно разделить сигнал.
Если вы используете два порта, но не другие, рекомендуется закрыть неиспользуемые порты заглушками . Если неиспользуемые порты не закрыты, они все равно могут способствовать потере сигнала, отражая мощность и ослабляя сигнал. Хотя это не гарантируется, лучше перестраховаться.
Сколько сигнала теряется при использовании разветвителя?
Правильный ответ на этот вопрос зависит от того, какой у вас разветвитель, качество используемых кабелей и многое другое. Также может быть сложно ответить, потому что мы говорим о преднамеренном разделение мощности одного сигнала на два или более . Чтобы понять, сколько сигнала, если таковое имеется, теряется, мы должны сначала определить, как мы это определим.
Во-первых, мощность сигнала кабеля измеряется с использованием децибел . Вы часто будете видеть их сокращенно «дБ», когда будете смотреть информацию о кабельных разветвителях.
Если вы используете двухсторонний разветвитель, вы должны потерять сигнал примерно на 3,4 дБ . Половина сигнала пойдет на один источник, а другая половина пойдет на второй источник.
Однако именно здесь вступает в действие определение потери. Ваша цель — разделить сигнал и отправить его на два устройства. Если это сделано идеально и без отражения, и если выходы соответствуют импедансу сигнала, то вы получите два сигнала более низкого качества, чем один исходный источник . Таким образом, есть потери, но только потому, что сплиттер делает то, для чего он предназначен.
Вы можете столкнуться с большими потерями не из-за простого разделения сигнала. В этих случаях качество, которое вы получаете, может быть ниже, чем вы хотите.
Однако причинами здесь могут быть результаты некачественного оборудования, плохих соединений или других вещей, которые, вероятно, не связаны только с разделением самого сигнала. Если вы испытываете ненормальное падение качества, вы можете проверить свои соединения, качество кабеля и другие параметры, чтобы определить проблему.
Кабельный разветвитель замедляет работу Интернета?
Как правило, кабельный разветвитель не должен замедлять скорость вашего интернета . Однако это связано с оговоркой, что все для вашего кабельного модема уже настроено заранее.
Если все настроено правильно, установка сплиттера не должна повлиять на скорость кабельного модема. Тем не менее, хорошей идеей будет использовать разветвитель качества , если вам понадобится добавить его в вашу цифровую среду.
Вы можете заметить проблему , если уровень вашего интернет-сигнала уже был слабым с самого начала . Однако с уже доступным приличным сигналом вы не должны ощущать заметное снижение скорости интернета.
Сколько сплиттеров можно использовать?
Технически, если вам нужно разветвителей цепи вместе или использовать их несколько , вы можете использовать столько, сколько хотите . Однако это связано с парой важных оговорок.
Имейте в виду, что каждый сплиттер будет влиять на сигнал, поскольку он разделяет его снова и снова. В конце концов, вы можете столкнуться с проблемами мощности или качества на одном или нескольких устройствах, которые получают несбалансированные сигналы на нижнем уровне выходной мощности.
Bottom Line
Кабельные разветвители могут стать отличным решением проблемы наличия только одной линии источника в доме или офисе. Они могут распределять сигнал на несколько устройств из одного источника, и они должны быть в состоянии сделать это равномерно, если вы используете правильное оборудование и соединения.
Хотя в случае цифрового ТВ-сигнала может существовать некоторый риск потери, вы можете следовать рекомендациям своих поставщиков, чтобы убедиться, что вы используете правильный тип разветвителя для ваших нужд.
Похожие сообщения:
сообщите об этом объявлении
Что такое сплиттер на автомобиле? (Передняя часть, боковая сторона, губа) — Car, Truck And Vehicle How To Guides
Несколько автомобильных аксессуаров могут быть добавлены к экстерьеру вашего автомобиля, чтобы придать ему более уникальный и стильный вид и повысить производительность.
Большинство людей путают некоторые из этих аксессуаров и их роль в транспортных средствах. Один из этих аксессуаров называется разветвителем, который можно разместить спереди, сбоку или на краю автомобиля.
Сплиттер — это аэродинамическое устройство, которое помогает улучшить воздушный поток вокруг вашего автомобиля. Это помогает создать зону низкого давления в передней части автомобиля, что, в свою очередь, снижает сопротивление.
Передний сплиттер является наиболее популярным типом сплиттера и обычно используется на гоночных автомобилях. Боковой сплиттер представляет собой уменьшенную версию переднего сплиттера и размещается по бокам автомобиля, прямо под дверями. Губные сплиттеры еще меньше и расположены на кромке бампера.
✓ СОВЕТ ПРОФЕССИОНАЛА: Скорее всего, вы переплачиваете за страхование автомобиля.
Сравните цены, чтобы найти лучшее предложение.
Пожалуйста, введите свой почтовый индекс.
ПОЧТОВЫЙ ИНДЕКС:
Все сплиттеры работают на улучшение аэродинамики вашего автомобиля и помогают уменьшить лобовое сопротивление. Кроме того, сплиттеры также могут помочь улучшить устойчивость и управляемость вашего автомобиля на высоких скоростях.
Типы сплиттеров
Существует три основных типа сплиттеров в зависимости от положения автомобиля, в котором они расположены: передние сплиттеры, боковые сплиттеры и губные сплиттеры.
Передние сплиттеры
Передние сплиттеры являются наиболее популярным типом сплиттеров и обычно используются на гоночных автомобилях. Этот компонент размещается в самом низу автомобиля, чтобы отводить воздух от шин.
Этот вид сплиттера обычно изготавливается из углеродного волокна или алюминия. Кроме того, передние сплиттеры также могут быть изготовлены из других материалов, таких как дерево или пластик.
Боковые сплиттеры
Боковые сплиттеры представляют собой уменьшенную версию переднего сплиттера и обычно размещаются по бокам автомобиля, прямо под дверями. Этот компонент помогает уменьшить лобовое сопротивление, предотвращая попадание воздуха под автомобиль.
Губные сплиттеры
Губные сплиттеры еще меньше и размещаются на кромке бампера. Этот компонент помогает улучшить аэродинамику вашего автомобиля, создавая зону низкого давления перед автомобилем.
Как работают разветвители
Разветвители играют разные роли в зависимости от их расположения в автомобиле. Хотя они обычно направлены на улучшение аэродинамики автомобиля, основная цель переднего сплиттера — увеличить прижимную силу.
Этот компонент размещается в самом низу автомобиля для отвода воздуха от шин. Делая это, сплиттеры помогают улучшить устойчивость и сцепление с дорогой, позволяя водителю проходить повороты на более высоких скоростях.
Преимущества использования разветвителей
Установка разветвителей на ваш автомобиль дает несколько преимуществ для вашего автомобиля. Вот некоторые из них:
1. Улучшенная аэродинамика
Это самое важное преимущество установки сплиттеров на ваш автомобиль. Улучшая аэродинамику вашего автомобиля, вы можете уменьшить лобовое сопротивление и повысить эффективность использования топлива. Кроме того, улучшенная аэродинамика также помогает улучшить устойчивость и управляемость вашего автомобиля на высоких скоростях.
2. Улучшенное охлаждение
Еще одним преимуществом установки сплиттеров в автомобиле является улучшенное охлаждение. Это связано с тем, что сплиттеры помогают направлять воздух к радиатору и двигателю, что способствует охлаждению автомобиля.
3. Эстетические цели
Наконец, сплиттеры также могут быть установлены на ваш автомобиль для эстетических целей. Это потому, что они придают вашему автомобилю более агрессивный и спортивный вид.
Недостатки сплиттеров
Несмотря на множество преимуществ использования сплиттеров, необходимо учитывать и некоторые недостатки.
Одним из недостатков является то, что сплиттеры могут быть довольно дорогими. Это связано с тем, что они обычно изготавливаются из высококачественных материалов, таких как углеродное волокно или алюминий. Кроме того, сплиттеры также могут быть сложны в установке, поэтому вам, возможно, придется отвезти свой автомобиль к профессионалу для его установки.
Еще одним недостатком использования разветвителей является то, что они могут быть довольно хрупкими. Это связано с тем, что они обычно изготавливаются из тонких материалов, таких как углеродное волокно или алюминий. В результате сплиттеры можно легко повредить, если вы наткнетесь на выбоину или бордюр.
Наконец, сплиттеры также могут повышать уровень шума в салоне автомобиля. Это потому, что они отклоняют воздух к двигателю, что может сделать автомобиль громче.
Другие альтернативы
Сплиттеры — не единственный способ улучшить аэродинамику вашего автомобиля. Есть и другие альтернативы, которые вы можете рассмотреть, например:
Задние диффузоры
Задние диффузоры — это компонент, который размещается в задней части автомобиля. Этот компонент помогает улучшить аэродинамику вашего автомобиля за счет уменьшения лобового сопротивления. Кроме того, задние диффузоры также помогают улучшить устойчивость и управляемость вашего автомобиля на высоких скоростях.
Спойлеры
Спойлеры — еще один компонент, который можно установить на автомобиль для улучшения его аэродинамики. Этот компонент размещается в задней части автомобиля и помогает уменьшить лобовое сопротивление, отводя воздух от автомобиля. Кроме того, спойлеры также помогают улучшить устойчивость и управляемость вашего автомобиля на высоких скоростях.
Воздушные заслонки
Большинство людей путают воздушные заслонки с сплиттерами. Однако они совсем другие. Воздушные заслонки расположены в передней части автомобиля и помогают уменьшить лобовое сопротивление, отводя воздух от шин.
Кроме того, воздушные заслонки помогают улучшить охлаждение автомобиля, направляя воздух к радиатору и двигателю.
Часто задаваемые вопросы
Стоит ли устанавливать разветвители в машину?
Установка сплиттеров на ваш автомобиль — это ваше личное решение. Если вы хотите улучшить аэродинамику своего автомобиля, то сплиттеры могут стать для вас хорошим вариантом. Однако, если вы не хотите тратить деньги или не возражаете против небольшого лишнего шума, вы можете пропустить этот мод.
Законны ли сплиттеры?
Ответ на этот вопрос зависит от вашего местоположения. В Соединенных Штатах нет федеральных законов, запрещающих установку сплиттеров в ваш автомобиль. Однако в некоторых штатах и округах действуют свои законы и правила. Например, в Калифорнии сплиттеры можно устанавливать только на гоночные автомобили.
Какие материалы лучше всего подходят для сплиттеров?
Лучшими материалами для сплиттеров являются углеродное волокно и алюминий. Эти материалы прочные и легкие, что помогает улучшить характеристики вашего автомобиля.
В чем разница между сплиттером и воздушной заслонкой?
Воздушная заслонка — это компонент, который размещается в передней части автомобиля для отвода воздуха от двигателя. Сплиттер — это компонент, который помещается в днище автомобиля для отвода воздуха от шин.
В чем разница между передней кромкой и сплиттером?
Передняя кромка — это компонент, который размещается в передней части автомобиля для улучшения его аэродинамики. Он отличается от сплиттера тем, что не такой агрессивный и не отклоняет столько воздуха.
Как установить сплиттер?
Установка сплиттера — относительно простой процесс. Однако рекомендуется доверить его установку профессионалу. Это связано с тем, что сплиттеры обычно изготавливаются из тонких материалов, которые легко повредить.
Однако, если вы любите делать все своими руками, все, что вам нужно сделать, это выполнить следующие простые шаги:
Во-первых, вам нужно найти подходящий сплиттер для вашего автомобиля. Убедитесь, что вы получаете тот, который сделан из высококачественных материалов и подходит по размеру для вашего автомобиля.
Далее ищите точки крепления на вашем автомобиле. Обычно они расположены на переднем бампере или под автомобилем.
После того, как вы нашли точки крепления, используйте винты или болты, чтобы прикрепить сплиттер к вашему автомобилю.
Наконец, перед поездкой убедитесь, что сплиттер надежно закреплен на автомобиле.
Заключение
Сплиттер — это устройство, которое увеличивает количество воздуха, обтекающего автомобиль. Это помогает создать область низкого давления в передней части автомобиля, что снижает сопротивление.
Самый популярный тип сплиттера — передний сплиттер, который часто можно увидеть на гоночных автомобилях. Боковой сплиттер представляет собой уменьшенную по размеру версию переднего сплиттера и обычно располагается чуть ниже дверей по бокам автомобиля. Губные сплиттеры еще меньше и расположены на кромке бампера.
Сплиттеры — отличный способ улучшить аэродинамику вашего автомобиля. Однако они могут быть довольно дорогими и хрупкими. Если вы ищете более дешевую и долговечную альтернативу, вы можете рассмотреть возможность установки заднего диффузора или спойлера на свой автомобиль.
Вас также могут заинтересовать эти статьи:
Увеличивают ли воздушные заслонки пробег?
Делает ли спойлер машину быстрее?
Можно ли поставить спойлер на любую машину? Существуют ли разные типы?
Борьба за сплиттер: что делать, если у вас отличный результат LSAT, но средний балл ниже среднего

Представьте себе: сообразительный, многообещающий студент неустанно работает над освоением тонкостей сложного, хотя и важного, экзамена. После месяцев напряженной работы наш герой готов к большому испытанию. Их стратегии набраны. Их фокус остр, как бритва. Они готовы! Через несколько недель стали известны результаты. Ученик с тревогой смотрит на свой счет… и… УРА! Это невероятно! Тяжелая работа окупилась! Торжеств предостаточно! Но, увы, праздники не могут длиться вечно, потому что средний балл у этого студента… не такой уж и большой. Наш ученик — «расщепитель».
«Сплиттер» — это термин для абитуриента юридического факультета, у которого большой разрыв между баллами LSAT и средним баллом. Как правило, если ваш балл LSAT находится на уровне или выше 75-го процентиля данной юридической школы, но ваш средний балл находится на уровне или ниже нижнего 25-го процентиля этой юридической школы, вы являетесь сплиттером. Однако это зависит от юридической школы, а это означает, что вы можете быть сплиттером в одной юридической школе, но не в другой.
Например, если у студента 168 баллов LSAT и средний балл 3,3, то он будет считаться сплиттером, если подаст заявление в юридическую школу со средним баллом LSAT 162 и средним баллом 3,65. Однако, если тот же студент подал заявление в юридический факультет со средним баллом LSAT 158 и средним средним баллом 3,3, этот студент не был бы сплиттером.
С другой стороны, термин «обратный сплиттер» относится к тому, кто имеет сравнительно высокий средний балл по сравнению с его баллом LSAT. Как правило, рекомендуется, чтобы этот человек попытался пересдать LSAT, если он чувствует, что его результат не отражает его потенциал LSAT.
Подача заявления в юридические школы в качестве сплиттера может оказаться непростой задачей, поскольку часто трудно определить, какие школы являются «безопасными», «целевыми» или «досягаемыми». Соответственно, если вы сплиттер, планируйте провести еще немного исследований, чтобы определить свой список юридических школ. Сплиттеры нередко забрасывают немного более широкую сеть и обращаются к нескольким школам с дополнительной безопасностью и нескольким школам с дополнительным охватом.
Кроме того, попытайтесь подать заявление в несколько школ, в которых ваш средний балл находится на уровне 25-го процентиля или немного выше, а ваш LSAT находится на уровне или немного выше 75-го процентиля. Это будут ваши целевые (конкурентные) школы.
Наконец, для богатых школ рассмотрите возможность подачи заявления в юридические школы, где ваш LSAT ставит вас в конкурентоспособное положение, даже если ваш средний балл ниже того, к чему может стремиться эта юридическая школа.
Вообще говоря, если вы находитесь на 75-м процентиле LSAT в данной юридической школе, вы можете быть на 25-м процентиле по среднему баллу. Если ваш средний балл падает ниже 25-го процентиля, вам нужно быть выше 75-го процентиля для LSAT с таким же или большим отрывом.
Абсолютно! Но не в вашем личном заявлении. Вместо этого вы захотите написать приложение, объясняющее, почему ваши оценки не отражают ваш академический потенциал. Это объяснение должно быть кратким и лаконичным, и вы должны охватить два очень важных момента:
1. Объясните, почему ваши оценки не такие высокие, какими могли бы быть. Эффективные объяснения включают в себя такие вещи, как преодоление болезни, решение семейных проблем, переживание психических или физических трудностей. Однако «я просто не очень старался, когда мне было 18» не будет особенно убедительным оправданием. Таким образом, должно быть реальное, объяснимое обоснование того, чтобы добавление имело значение.
2. Объясните, почему проблема больше не вызывает беспокойства. Опишите, как вы преодолели эту проблему и почему это не повлияет на вашу успеваемость в юридической школе. Если вы сможете показать тенденцию к повышению оценок, то это объяснение будет еще более убедительным.
В целом эффективное дополнение не устранит влияние ваших оценок на ваши шансы на поступление. Тем не менее, это может убедить юридический факультет уделять меньше внимания вашим оценкам и больше внимания вашему баллу LSAT и другим факторам поступления.
Blueprint LSAT Prep предлагает лучшие курсы подготовки к LSAT, адаптированные к вашему индивидуальному стилю обучения. От самостоятельного онлайн-курса LSAT «Сделай сам» до живого урока LSAT и даже частного репетиторства по LSAT — у нас есть курс LSAT, предназначенный для повышения вашего балла LSAT в среднем на 11 баллов!
Не хотите идти на подготовительный курс прямо сейчас? Получите доступ к множеству бесплатных ресурсов LSAT при создании учетной записи Blueprint LSAT. И когда вы, наконец, будете готовы к последнему прыжку в подготовку к LSAT, мы будем здесь, чтобы помочь!
Кабельный разветвитель — это именно то, что следует из названия — это устройство, которое разделяет сигнал с помощью кабелей! Это отличный выбор, когда вы хотите купить новый телевизор и получить доступ к кабелю на своем старом и новом телевизоре без необходимости покупать новую подписку.
Что делает кабельный разветвитель?
Если у вас дома несколько телевизоров, вам может пригодиться кабельный разветвитель. Вы можете разделить сигнал на множество розеток, и все дома смогут смотреть телевизор на разных телевизорах. Помимо телевизоров, вы также можете использовать кабельный разветвитель для разделения сигналов между несколькими устройствами без ущерба для качества сигнала.
Чтобы выбрать подходящий кабельный разветвитель, необходимо знать количество устройств, к которым вы будете его подключать, поскольку есть варианты получения 2-, 3- и вплоть до 16-контактных кабельных разветвителей. Таким образом, в зависимости от ваших предпочтений и устройств, вы можете инвестировать в кабельные разветвители, которые служат вашим целям.
Содержание
Как работает разветвитель кабельного телевидения?
Теперь, когда мы знаем, что кабельный разветвитель удобен, давайте посмотрим, как он работает:
Он поставляется со входом, на который поступает сигнал
Он будет иметь два или более выходных порта, через которые сигнал выходит . Вы узнаете количество сигнала, выходящего из порта, прочитав число, указанное на этом конкретном порту. Вы должны это знать, потому что это поможет вам определить, получаете ли вы самый сильный сигнал для ваших требований
Никогда не жертвуйте количеством розеток или выходных портов в кабельном разветвителе. Это одна из основных причин потери сигнала.
Какие существуют распространенные типы кабельных разветвителей?
Чтобы получить максимальную отдачу от вашего разветвителя, вы должны использовать тот, который подходит именно вам, и для этого вы должны узнать о различных типах разветвителей, доступных сегодня на рынке:
Разветвители балансного кабеля: Эти разветвители имеют четное количество выходных портов, и мощность этих портов сбалансирована. Все они имеют одинаковое количество потерь сигнала.
Несбалансированные кабельные разветвители: Эти разветвители имеют нечетное количество выходных портов, а их прочность несбалансирована. Потеря сигнала на некоторых портах может быть больше, чем на остальных.
Резистивные кабельные разветвители: Резистивные разветвители делят между выходными портами только 50 % сигнала. Остальные 50% теряются. Вот почему, несмотря на то, что они дешевы, мы советуем не покупать их.
Трансформаторные кабельные разветвители: Эти разветвители предназначены для равномерного распределения сигнала между портами.
Разветвители высоких и низких частот: Цифровые кабельные сигналы используют полосу частот 5–1000 МГц. Сигналы спутникового телевидения используют диапазон частот 2–2300 МГц. Высокочастотные разветвители можно использовать практически для всех сигналов кабельного телевидения, потому что их диапазон довольно широк. Однако вы не можете использовать низкочастотные разветвители для спутников, так как их диапазон не перекрывает его.
Одна вещь, которую вы должны помнить и соблюдать осторожность, это то, что сплиттеры для кабельного телевидения отличаются от сплиттеров для спутникового телевидения. Использование одного вместо другого может привести к большей потере сигнала и резко снижает прочность . Это повлияет на качество изображения. Чтобы помочь вам выбрать лучшие кабельные разветвители для вашего телевизора, вот наши лучшие варианты:
Топ-3 лучших разветвителя для кабельного телевидения
Трехсторонний разветвитель коаксиального кабеля среди покупателей есть у Extreme. Покупатели впечатлены его исключительной производительностью, поскольку он хорошо работает с телевидением, широкополосным доступом и другими подобными соединениями. Если вы ищете недорогой 3-полосный кабельный разветвитель, это может быть вашей подходящей покупкой.
Основные характеристики и характеристики:
Кабельный разветвитель имеет универсальное крепление, которое позволяет пользователям устанавливать его в любом месте, независимо от местоположения. Можно также установить его горизонтально или вертикально согласно требованию.
Для монтажа не требуются дополнительные крепежные детали или винты.
Разветвитель поставляется с герметичными F-образными портами , что делает его пригодным для использования внутри и вне помещений .
В этом разветвителе используются технологии вставки компонентов SMD PCB, улучшающие его общие электрические и механические характеристики.
2. Antronix CMC2003H-A 3-полосный горизонтальный разветвитель
Если вы ищете прочный, долговечный и эффективный цифровой разветвитель премиум-класса, вы можете выбрать этот 3-сторонний кабельный разветвитель. . Эти сплиттеры предназначены для двусторонних широкополосных сетей . Разветвитель обеспечивает низкую интермодуляцию и изоляцию обратного диапазона 40 дБ между портами. Эта функция помогает предотвратить искажение сигналов соседних портов.
Основные характеристики и технические характеристики:
Этот кабельный разветвитель оснащен спаренными F-портами, которые помогают блокировать скачки напряжения переменного тока и предотвращают фоновую модуляцию.
Он защищен от импульсных перенапряжений кольцевой волны 6 кВ и имеет
Этот 3-полосный кабельный разветвитель хорошо работает с Comcast, Xfinity, RCN, Optimum, Wow, COX, Spectrum и другими кабельными поставщиками.
Разветвитель обеспечивает фиксированную полосу пропускания 1002 МГц с минимальными вносимыми потерями.
В этом 3-полосном горизонтальном разветвителе Antronix используются компоненты с высокой добротностью для поверхностного монтажа, которые обеспечивают стабильную производительность в течение долгого времени.
Порты, указанные на разветвителе, соответствуют стандарту SCTE с интервалом в 1 дюйм.
3. 3-полосный разветвитель телевизионного сигнала Antop
Хотите выбрать модный 3-полосный кабельный разветвитель, который выполняет свою работу? Получите в свои руки этот 3-полосный разветвитель телевизионного сигнала ANTOP, который идеально подходит для разделения сигнала коаксиального кабеля, будь то кабель, антенна или спутник, по трем направлениям. Обладая всеми функциями и превосходным экранированием, он может стать идеальным выбором для разветвителя телевизионного сигнала.
Основные характеристики и характеристики:
Этот кабельный разветвитель обеспечивает низкие вносимые потери и высокие обратные потери для сигналов.
Он устойчив к коррозии, а также обеспечивает максимальную передачу сигнала.
Этот кабельный разветвитель имеет прецизионное литье под давлением из цинка и корпус с покрытием из 18-каратного золота, что повышает его общую производительность.
Диапазон частот этого разветвителя составляет от 5 до 2050 МГц, и он совместим со всеми готовыми цифровыми радиочастотными сигналами.
Благодаря высокой экранирующей структуре снижается цифровой шум и улучшается качество сигнала.
Заключительные замечания
Мы надеемся, что это руководство поможет вам получить четкое представление о разветвителях кабельного телевидения и их функциях, чтобы вы знали, какой из них выбрать.
