Что такое ветвь электрической цепи

Ветвь электрической цепи — это участок цепи между двумя узлами, по которому протекает один и тот же ток. Ветвь может содержать один или несколько последовательно соединенных элементов цепи.

Основные характеристики ветви электрической цепи:

• Ограничена двумя узлами
• Имеет одно значение тока на всем протяжении
• Может включать различные элементы (резисторы, источники ЭДС и т.д.)
• Является базовой структурной единицей при анализе электрических схем

Виды ветвей в электрических цепях

В зависимости от состава элементов различают следующие виды ветвей:

• Резистивные — содержат только резисторы
• Реактивные — включают катушки индуктивности и/или конденсаторы
• Активные — содержат источники ЭДС или тока
• Пассивные — не содержат источников энергии
• Линейные — с постоянными параметрами элементов
• Нелинейные — с элементами, параметры которых зависят от тока или напряжения

Знание вида ветви важно при выборе метода расчета электрической цепи.

Как определить ветвь на электрической схеме

Чтобы выделить ветви на схеме электрической цепи, нужно:

1. Найти все узлы схемы (точки соединения 3 и более элементов)
2. Определить участки между соседними узлами
3. Выделить последовательно соединенные элементы между узлами

Каждый такой участок между двумя узлами и будет отдельной ветвью. При этом ток во всех элементах одной ветви одинаков.

Роль ветвей при анализе электрических цепей

Понятие ветви играет важную роль в электротехнике по следующим причинам:

• Позволяет разбить сложную схему на простые участки
• Упрощает составление уравнений по законам Кирхгофа
• Дает возможность применять методы контурных токов и узловых потенциалов
• Облегчает расчет токов, напряжений и мощностей в цепи
• Помогает анализировать работу отдельных элементов схемы

Умение выделять ветви — важный навык при решении задач по теории электрических цепей.

Ветви и другие элементы электрических схем

Ветви тесно связаны с другими базовыми понятиями электрических цепей:

• Узел — точка соединения трех и более ветвей
• Контур — замкнутый путь по нескольким ветвям
• Независимый контур — контур, содержащий хотя бы одну новую ветвь

Количество ветвей, узлов и независимых контуров взаимосвязано и определяет сложность электрической схемы.

Примеры ветвей в простых электрических цепях

Рассмотрим несколько примеров выделения ветвей в простых схемах:

Последовательное соединение

В цепи с последовательным соединением элементов имеется только одна ветвь, включающая все элементы:

• Ветвь: R1 — R2 — R3
• Узлы: начало и конец цепи

Параллельное соединение

При параллельном соединении каждый элемент образует отдельную ветвь:

• Ветвь 1: R1
• Ветвь 2: R2
• Ветвь 3: R3
• Узлы: точки соединения параллельных ветвей

Смешанное соединение

В смешанных схемах выделяют ветви в соответствии с последовательными и параллельными участками:

• Ветвь 1: R1 — R2
• Ветвь 2: R3
• Ветвь 3: R4 — R5
• Узлы: точки соединения параллельных участков

Методы расчета токов в ветвях

Для определения токов в ветвях электрической цепи применяют следующие методы:

• Метод непосредственного применения законов Кирхгофа
• Метод контурных токов
• Метод узловых потенциалов
• Метод наложения
• Метод эквивалентного генератора

Выбор конкретного метода зависит от сложности схемы и требуемой точности расчетов.

Особенности ветвей в цепях переменного тока

В цепях переменного тока ветви имеют ряд особенностей:

• Содержат реактивные элементы (катушки, конденсаторы)
• Токи и напряжения описываются комплексными числами
• Учитывается реактивное сопротивление элементов
• Возможны резонансные явления в отдельных ветвях
• Применяются методы расчета для гармонических процессов

Анализ ветвей в цепях переменного тока требует учета фазовых соотношений между токами и напряжениями.

Заключение

Ветвь является важнейшим структурным элементом электрической цепи. Умение выделять ветви и анализировать их свойства — необходимый навык для понимания работы электрических схем и их расчета. Правильное определение ветвей позволяет применять эффективные методы анализа цепей и решать практические задачи электротехники.

Ветвь электрической цепи это

Электрическая цепь
Условное обозначение электрической цепи
Изучается в	Теория электрических цепей [d]
Альтернативное имя	гальваническая цепь
Медиафайлы на Викискладе

Электри́ческая цепь (гальвани́ческая цепь) — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение.

Изображение электрической цепи с помощью условных знаков называют электрической схемой (рисунок 1).

Содержание

Классификация электрических цепей [ править | править код ]

Неразветвленные и разветвленные электрические цепи [ править | править код ]

Электрические цепи подразделяют на неразветвленные и разветвленные. Во всех её элементах неразветвленной цепи течёт один и тот же ток. Простейшая разветвленная цепь изображена на рисунке 1. В ней имеются три ветви и два узла. В каждой ветви течёт свой ток. Ветвь можно определить как участок цепи, образованный последовательно соединенными элементами (через которые течёт одинаковый ток) и заключённый между двумя узлами. В свою очередь, узел есть точка цепи, в которой сходятся не менее трёх ветвей. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 1), то в этом месте есть электрическое соединение двух линий, в противном случае его нет. Узел, в котором сходятся две ветви, одна из которых является продолжением другой, называют устранимым или вырожденным узлом.

Линейные и нелинейные электрические цепи [ править | править код ]

Линейной электрической цепью называют такую цепь, все компоненты которой линейные. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и катушки индуктивности. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной.

Изображение электрической цепи с помощью условных обозначений называют электрической схемой. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой (ВАХ). Часто ВАХ изображают графически в декартовых координатах. При этом по оси абсцисс на графике обычно откладывают напряжение, а по оси ординат — ток.

В частности, омические резисторы, ВАХ которых описывается линейной функцией и на графике ВАХ являются прямыми линиями, называют линейными.

Примерами линейных (как правило, в очень хорошем приближении) цепей являются цепи, содержащие только резисторы, конденсаторы и катушки индуктивности без ферромагнитных сердечников.

Некоторые нелинейные цепи можно приближенно описывать как линейные, если изменение приращений токов или напряжений на компоненте мало, при этом нелинейная ВАХ такого компонента заменяется линейной (касательной к ВАХ в рабочей точке). Этот подход называют «линеаризацией». При этом к цепи может быть применён мощный математический аппарат анализа линейных цепей. Примерами таких нелинейных цепей, анализируемых как линейные, являются практически любые электронные устройства, работающие в линейном режиме и содержащие нелинейные активные и пассивные компоненты (усилители, генераторы и др.).

Электрическая цепь, ее элементы, схема замещения.

Электрическая цепь – это совокупность устройств, предназначенных для взаимного преобразования, передачи и распределения электрической энергии. Если все эти три процесса происходить при токах и напряжениях постоянных во времени, то такие цепи наз-ся цепями постоянного тока. Отдельное устройство, входящее в состав электрической цепи и выполняющее в ней определённую функцию, называется элементом электрической цепи. К основным элементам относятся источники электрической энергии и приёмники этой энергии. (источники энергии, резисторы, катушки, конденсаторы, гальванические элементы, камутаторы и т. д.). Схема замещения – графическое изображение электрической цепи, содержащее условные обозначения её основных элементов и способы их соединения. На этой схеме реальные элементы замещаются расчётными моделями (идеализированными элементами). Схемами замещения пользуются при расчёте режима работы электрической цепи.

Топологические понятия электрических цепей: ветвь, узел, контур.

Узел –это участок электрической схемы, где сходиться 3 и более токов.

Ветвь – это участок электрической схемы, на котором все элементы соединены последовательно и по которым течет один и тот же ток.

Контур –любой замкнутый путь, проходящий по нескольким ветвям.

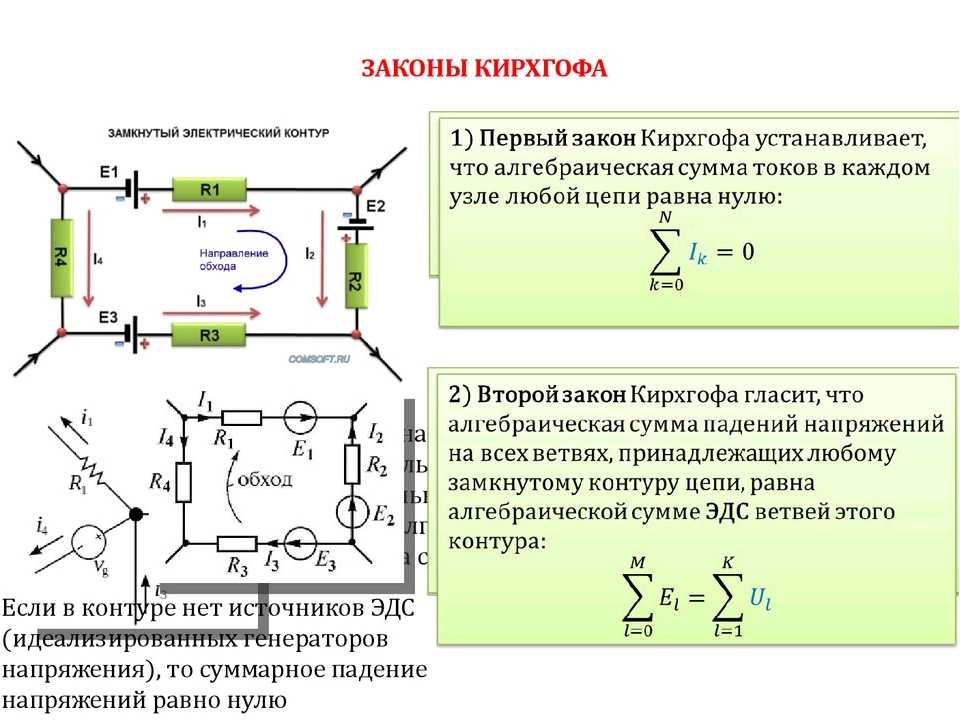

3. Законы Кирхгофа для цепей постоянного тока.

Первый закон Кирхгофа. Алгебраическая сумма токов, сходящихся в узле равна нулю.

Количество уравнений по первому закону: у – 1. У – количество узлов.

Второй закон Кирхгофа.1)Алгебраическая сумма напряжений в замкнутом контуре равна нулю.

2) Алгебраическая сумма падений напряжений в замкнутом контуре равна алгебраической сумме ЭДС.

Количество уравнений по второму закону : кол-во ветвей – кол-во ур в 1зак.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Да какие ж вы математики, если запаролиться нормально не можете. 8446 – | 7339 – или читать все.

78.85.5.224 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Ветвь – это участок электрической цепи от одного узла до другого узла. Ветвь обычно содержит один или несколько последовательно соединенных элементов цепи: сопротивления, источники ЭДС или источники тока.

Ветвь – это участок электрической цепи (схемы), по которому течет один и тот же ток. На электрических схемах ветвью называется участок между двух узлов.

Под последовательным соединением элементов цепи будем понимать соединение, при котором через все эти элементы протекает один и тот же электрический ток. При этом общее эквивалентное сопротивление ветви на постоянном токе складывается алгебраически, а на переменном токе – геометрически. Если в ветви присутствует идеальный источник тока, то сопротивление такой ветви равно бесконечности. Сопротивление ветви, содержащей только идеальные источники ЭДС, равно нулю.

На рисунке видно, как элементы подключены последовательно.

На следующем рисунке видны места, где количество подключенных элементов в одной точке больше двух. Это и есть узел.

На рисунке ветвями являются участки R2, R3, R4, R5 и R7, R8, R9, R10. Эти две ветви подключены между узлами. R1 и R6 можно назвать, как часть ветви, т. к. неизвестно что к ним еще подключено с других концов.

Ветвь электрической цепи — определение термина

Термин и определение

участок электрической цепи, вдоль которого протекает один и тот же ток.

Еще термины по предмету «Электроника, электротехника, радиотехника»

Рекуперирующее плечо (Regenerativc arm)

вспомогательное вентильное плeчo, предназначенное для передачи части энерrии от нагрузки в источник.

Фототранзистор (Phototransistor)

транзистор, в котором управление током коллектора осуществляется внутренним фотоэффектом, служит для преобразования с одновременным усилением световых сигналов в электрические.

Чоппер (Chopper)

электронное (электромеханическое) устройство, преобразующее напря:жение постоянного тока в прямоугольные импульсы.

Похожие

• Электрическая цепь
• Параметр электрической цепи [элемента электрической цепи]
• Сечение электрической цепи [графа электрической цепи]
• Ветви
• Ветвь
• Ветвь (ветвь кривой)
• Активная (электрическая) цепь
• Вывод (электрической цепи)
• Диагностика (электрической) цепи
• Каскадная (электрическая) цепь
• Контакт электрической цепи
• Контур (электрической цепи)
• Контур электрической цепи
• Линейная электрическая цепь
• Многофазная электрическая цепь
• Нелинейная электрическая цепь
• Пассивная (электрическая) цепь
• Резонанс в электрической цепи
• Связанные электрические цепи
• Синтез (электрической цепи)

Смотреть больше терминов

Научные статьи на тему «Ветвь электрической цепи»

Для правильного расчета напряжения, тока и мощности на определенных участках электрических цепей используют.

..
Метод преобразования электрической цепи Суть данного метода заключается в правильном расчете распределения…
токов в электрической цепи….
Любая электрическая цепь содержит: приемники электроэнергии; источники электроэнергии….
Иные методы расчета Также используют другие методы расчета электрических цепей.

Статья от экспертов

Рассмотрены вопросы применения функций Хевисайда для анализа процессов в нелинейных резистивных схемах замещения. Ступенчатая аппроксимация характеристик даёт возможность моделировать нелинейные резистивные цепи сочетанием специально введённых ветвей общего вида. Рассмотрен порядок определения параметров ветвей общего вида. Показана возможность расчёта токов и напряжений в цепях с ветвями общего вида методом эквивалентных преобразований.

Научный журнал

Creative Commons

Топология электрических цепей К топологическим свойствам электрических цепей относятся те, которые никак. ..
Ветвь электрической цепи представляет собой участок, в котором все элементы расположены друг за другом…
Узлом электрической цепи называют точку, в которой соединяются несколько ветвей….
Определение 1 Контур электрической цепи — совокупность ветвей цепи, которые следуют друг за другом…
Схема электрической цепи.

Статья от экспертов

Исследуются погрешности определения параметров электрической цепи, связанные с отклонением действительных параметров ветвей от заданных, а также от расположения источников напряжения в электрической цепи.

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

• 📝 Напиши термин
• ✍️ Выбери определение из предложенных или загрузи свое
• 🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Что такое узел в электрической схеме

Что такое электрическая схема, ветвь, узел, контур.

Электрическая схема представляет собой графическое изображение электрической цепи. Она показывает, как осуществляется соединение элементов в рассматриваемой электрической цепи.

Простым языком электрическая схема это упрощенное изображение электрической цепи.

Для отображение электрических компонентов (конденсаторов, резисторов, микросхем и т. д.) в электрических схемах используются их условно графические обозначения.

Для отображения электрических соединений (дорожек, проводов, соединения между радиоэлементами) применяют простую линию соединяющие два условно графических обозначения. Причём все ненужные изгибы дорожек удаляют.

В состав электрической схемы входят: ветвь и условно графические обозначение электрических элементов так же могут входить контур и узел.

Ветвь – участок цепи состоящий из одного или нескольких элементов вдоль которого ток один и тот же.

Ветви присоединённые к одной паре узлов называются параллельными.

Любой замкнутый путь, проходящий по нескольким ветвям называется контуром. На верхнем рисунке, контурами можно считать ABD; BCD; ABC.

Узел – место соединения трёх и более ветвей.

Электрические цепи для чайников: определения, элементы, обозначения

Эта статья для тех, кто только начинает изучать теорию электрических цепей. Как всегда не будем лезть в дебри формул, но попытаемся объяснить основные понятия и суть вещей, важные для понимания. Итак, добро пожаловать в мир электрических цепей!

Хотите больше полезной информации и свежих новостей каждый день? Присоединяйтесь к нам в телеграм.

Электрические цепи

Электрическая цепь – это совокупность устройств, по которым течет электрический ток.

Рассмотрим самую простую электрическую цепь. Из чего она состоит? В ней есть генератор – источник тока, приемник (например, лампочка или электродвигатель), а также система передачи (провода). Чтобы цепь стала именно цепью, а не набором проводов и батареек, ее элементы должны быть соединены между собой проводниками. Ток может течь только по замкнутой цепи. Дадим еще одно определение:

Электрическая цепь – это соединенные между собой источник тока, линии передачи и приемник.

Конечно, источник, приемник и провода – самый простой вариант для элементарной электрической цепи. В реальности в разные цепи входит еще множество элементов и вспомогательного оборудования: резисторы, конденсаторы, рубильники, амперметры, вольтметры, выключатели, контактные соединения, трансформаторы и прочее.

Кстати, о том, что такое трансформатор, читайте в отдельном материале нашего блога.

По какому фундаментальному признаку можно разделить все цепи электрического тока? По тому же, что и ток! Есть цепи постоянного тока, а есть – переменного. В цепи постоянного тока он не меняет своего направления, полярность источника постоянна. Переменный же ток периодически изменяется во времени как по направлению, так и по величине.

Сейчас переменный ток используется повсеместно. О том, что для этого сделал Никола Тесла, читайте в нашей статье.

Элементы электрических цепей

Все элементы электрических цепей можно разделить на активные и пассивные. Активные элементы цепи – это те элементы, которые индуцируют ЭДС. К ним относятся источники тока, аккумуляторы, электродвигатели. Пассивные элементы – соединительные провода и электроприемники.

Приемники и источники тока, с точки зрения топологии цепей, являются двухполюсными элементами (двухполюсниками). Для их работы необходимо два полюса, через которые они передают или принимают электрическую энергию. Устройства, по которым ток идет от источника к приемнику, являются четырехполюсниками. Чтобы передать энергию от одного двухполюсника к другому им необходимо минимум 4 контакта, соответственно для приема и передачи.

Резисторы – элементы электрической цепи, которые обладают сопротивлением. Вообще, все элементы реальных цепей, вплоть до самого маленького соединительного провода, имеют сопротивление. Однако в большинстве случаев этим можно пренебречь и при расчете считать элементы электрической цепи идеальными.

Существуют условные обозначения для изображения элементов цепи на схемах.

Кстати, подробнее про силу тока, напряжение, сопротивление и закон Ома для элементов электрической цепи читайте в отдельной статье.

Вольт-амперная характеристика – фундаментальная характеристика элементов цепи. Это зависимость напряжения на зажимах элемента от тока, который проходит через него. Если вольт-амперная характеристика представляет собой прямую линию, то говорят, что элемент линейный. Цепь, состоящая из линейных элементов – линейная электрическая цепь. Нелинейная электрическая цепь – такая цепь, сопротивление участков которой зависит от значений и направления токов.

Какие есть способы соединения элементов электрической цепи? Какой бы сложной ни была схема, элементы в ней соединены либо последовательно, либо параллельно.

При решении задач и анализе схем используют следующие понятия:

• Ветвь – такой участок цепи, вдоль которого течет один и тот же ток;
• Узел – соединение ветвей цепи;
• Контур – последовательность ветвей, которая образует замкнутый путь. При этом один из узлов является как началом, так и концом пути, а другие узлы встречаются в контуре только один раз.

Чтобы понять, что есть что, взглянем на рисунок:

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Классификация электрических цепей

По назначению электрические цепи бывают:

• Силовые электрические цепи;
• Электрические цепи управления;
• Электрические цепи измерения;

Силовые цепи предназначены для передачи и распределения электрической энергии. Именно силовые цепи ведут ток к потребителю.

Также цепи разделяют по силе тока в них. Например, если ток в цепи превышает 5 ампер, то цепь силовая. Когда вы щелкаете чайник, включенный в розетку, Вы замыкаете силовую электрическую цепь.

Электрические цепи управления не являются силовыми и предназначены для приведения в действие или изменения параметров работы электрических устройств и оборудования. Пример цепи управления – аппаратура контроля, управления и сигнализации.

Электрические цепи измерения предназначены для фиксации изменений параметров работы электрического оборудования.

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.

Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!

Что такое узел в электрической схеме

Узел – это участок электрической цепи, содержащий соединения трех или более числа ветвей. В узловой точке происходит разветвление токов.

Ветви, которые подключены к одной паре узлов называются параллельными. Параллельные ветви или параллельное соединение ветвей всегда находится под общим (одинаковым по величине) напряжением.

На рисунке вы можете увидеть 2 узла. Графически они обозначаются жирными точками. Узлы находятся в местах соединения R1, R2, R7 и R5, R6, R10. В этих места соединяется более двух ветвей электрической схемы.

3 Простые определения узлов, ответвлений и контуров и пример

Если уравнения отображаются неправильно, используйте вид рабочего стола

Ответвления, узлы и контуры необходимы для анализа электрических цепей. Элементы электрической цепи могут быть соединены друг с другом различными способами. Из-за этого нам необходимо понимать базовые знания об электрической цепи, такие как топология сети и схема. Несмотря на то, что это звучит как одно и то же, и сеть, и схема — это разные вещи.

• Сеть — это взаимосвязь устройств или элементов.
• Цепь — это сеть, состоящая из одного или нескольких замкнутых путей.

При анализе топологии сети мы найдем различные способы соединения и конфигурации электрических элементов. Соединение между элементами схемы образует ветви, узлы и петли. Кто они такие? Их мы узнаем в этом посте, читайте до конца.

Что такое ответвление в электрической цепи

Ветвь — это путь между двумя узлами. Что такое узел? Мы узнаем это после этого. Если вы не знали, что такое узел, мы изучим ветку с более простым объяснением.

По простому объяснению ответвление обычно представляет собой элемент с двумя клеммами, который мы используем для построения электрической цепи. Каждый раз, когда мы используем элемент схемы, электрическая цепь будет подключаться к обеим его клеммам, образуя замкнутый путь.

Как уже упоминалось выше, элементы схемы соединяются между двумя узлами схемы. Путь, образованный между двумя узлами, называется ветвью. Используя более сложный термин, ответвление — это путь между двумя узлами, который может поглощать или отдавать энергию в электрической цепи.

Но следует помнить, что ветвь без какого-либо элемента или короткого замыкания остается ветвью.

В заключение:

Ответвлением является элемент цепи, такой как источник напряжения или тока или резистор, конденсатор, катушка индуктивности.

Для лучшего понимания вы можете рассмотреть пример схемы ниже:

В схеме выше мы видим, что у нас есть пять ветвей:

1. Источник напряжения 10 В
2. Резистор 5 Ом
3. Резистор 2 Ом
4. Резистор 3 Ом
5. Источник тока 2А

Что такое узел в электрической цепи

Мы уже упоминали выше, что такое узел, и сейчас мы полностью это поймем. Если ветвь — это путь между двумя узлами или элементом схемы, то узел — это точка, проходящая через элемент схемы. Если мы используем термины элементов схемы, узел — это точка, в которой два или более терминала элементов соединены вместе.

В заключение:

Узел — это точка, в которой две или более ветвей соединены вместе.

Узел представлен точкой в ​​электрической цепи. Поймите, что если короткое замыкание (плоский провод) соединить с двумя узлами, эти два узла образуют один узел. Обратите внимание на приведенный ниже пример схемы:

В приведенной выше схеме мы можем перечислить три узла, которые существуют внутри нее: узлы a , b и c . Три узла, подключенные к одному проводу, образуют единый узел 9.0067 б .

Точно так же, как узел b , мы также можем считать узел c таким же. Немного разобравшись с узлом, мы можем перерисовать схему выше в схему ниже:

Не волнуйтесь, обе схемы идентичны.

Что такое петля в электрической цепи

В кратком объяснении петля образуется из узла, проходящего через набор узлов и возвращающегося к исходной точке или узлу без прохождения одного и того же узла дважды или более.

Цикл можно назвать независимым, если он содержит хотя бы одну ветвь, не являющуюся частью другого независимого цикла.

В заключение:

Петля – это замкнутый путь внутри электрической цепи.

Обратите внимание на схему ниже:

Обычно независимая петля не содержит такого ответвления. В схеме выше мы перечисляем независимый контур:

1. Путь abca с резистором 2 Ом.
2. Путь bcb с резистором 3 Ом и источником тока.
3. Путь с параллельным резистором 3 Ом и резистором 2 Ом.

Заключение ветвей, узлов и циклов

Узнав о ветвях, узлах и циклах, мы можем сделать некоторые выводы, чтобы завершить наше исследование на этом. Предположим, что наша сеть состоит из:

• b ответвлений
• n узлов
• l петель

Эти три числа удовлетворяют основной теореме сетевой топологии. 0003



Приведенное выше уравнение очень поможет нам при изучении напряжения и тока в электрической цепи. Термин «узел» можно использовать для различения последовательных и параллельных цепей.

Последовательная цепь — это когда два или более элемента цепи совместно используют один узел и пропускают одинаковую величину тока.

Параллельная цепь — это когда два или более элемента цепи подключены к одним и тем же двум узлам и по ним проходит одинаковое напряжение.

Узлы, ответвления и циклы Примеры

Для лучшего понимания давайте рассмотрим примеры ниже:

Посмотрите на схему ниже и посчитайте количество ветвей и узлов. Также определите, какие части соединены последовательно или параллельно.

Вышеприведенная схема состоит из четырех элементов, поэтому она имеет четыре ответвления:

• источник напряжения 10 В,
• резистор 5 Ом,
• резистор 6 Ом и
• источник тока 2 А

схема ниже:

Последовательное соединение состоит из источника напряжения 10 В и резистора 5 Ом. Параллельное соединение формируется из резистора 6 Ом и источника тока 2 А, подключенного к узлам 2 и 3.

Часто задаваемые вопросы

Что такое узловая ветвь и петля в цепи?

Узел — это точка соединения двух или более ветвей. Ответвление представляет собой отдельный элемент, например источник напряжения или резистор. Петля — это любой замкнутый путь в цепи.

Что такое узел в цепи?

Можно сделать вывод, что узел — это точка, проходящая через элемент схемы. Проще говоря, узел — это точка, в которой два или более терминала элементов схемы соединены вместе.

Что такое петля в электрической цепи?

Петля формируется из узла, проходящего через набор узлов и возвращающегося к начальной точке или узлу без прохождения одного и того же узла дважды или более.

Что такое ветвь электрической цепи?

Ветвь — это путь между двумя узлами. Ответвление — это элемент цепи, такой как источник напряжения или тока или резистор, конденсатор, катушка индуктивности.

Как считать узлы в цепи?

Узел — это точка соединения двух или более ветвей. Узел обычно изображается точкой на схеме.

В чем разница между узлом и ветвью?

Узел — это точка, в которой два или более вывода элементов схемы соединены вместе. Элементы схемы соединены между двумя узлами схемы. Когда этот элемент существует, путь между одним узлом и другим узлом называется ветвью.

Как найти ток в петле?

Мы можем использовать закон тока Кирхгофа, чтобы найти ток в контуре. Более продвинутым методом является анализ сетки, который использует сетки для анализа схемы.

В чем разница между узлом и соединением?

В то время как узел — это точка, в которой две или более ветвей соединены вместе, узел — это точка, в которой три или более пути электрической цепи соединены вместе.

Что такое ответвление? (с картинками)

`;

Эмма Г.

Дата последнего изменения: 20 сентября 2022 г.

Цепь состоит из провода, соединяющего источник питания с предохранителями, выключателями и нагрузкой. Нагрузка — это устройство, которое потребляет энергию, протекающую по цепи, например лампочка в лампе. Ответвленная цепь — это цепь особого типа, которая проходит от панели выключателя к устройствам в здании. Ответвительные цепи классифицируются как цепи общего назначения, электроприборы или отдельные цепи в зависимости от их функции.

В любом здании, подключенном к электричеству, есть панель автоматического выключателя. Эта панель обычно представляет собой металлический ящик или шкаф, заполненный выключателями и вмонтированный в стену. Каждый выключатель подключен к электрической цепи в доме и может отключить питание этой цепи, если он выключен. Ответвленная цепь проходит от каждого выключателя к розеткам, светильникам и приборам в здании.

Целью ответвленной цепи является подача питания на электрические устройства в доме. Каждый из них состоит из петли провода, идущей от панели автоматического выключателя к светильникам и розеткам и обратно. Они классифицируются в зависимости от их пропускной способности по току и типа устройств, которые они обслуживают.

Ответвленная цепь общего назначения представляет собой цепь на 120 вольт, которая подает питание на осветительные приборы и розетки. В современных общих цепях используется провод 12-го калибра, рассчитанный на максимальный ток 20 ампер (ампер). Ампер относится к количеству электрического заряда, проходящего через любую заданную точку цепи в единицу времени. В старых зданиях провод 14-го калибра использовался для построения ответвлений, рассчитанных не более чем на 15 ампер. Пятнадцать ампер больше не считаются достаточными для большинства домов.

Электропитание подается на стационарные электрические устройства, такие как холодильники, стиральные машины и посудомоечные машины, через ответвленную цепь прибора. Как и цепи общего назначения, цепи электроприборов также имеют напряжение 120 вольт и не могут превышать 20 ампер. Они не питают никакие осветительные приборы.

Индивидуальная ответвленная цепь обеспечивает питание определенного устройства, обычно стационарного устройства, такого как сушилка для белья или электрическая плита. Поскольку цепь подключается только к одному устройству, питание этого устройства можно отключить, не затрагивая электроснабжение остальной части здания. Это полезно в случае пожара или если устройство нуждается в техническом обслуживании. Эти цепи различаются по силе тока в зависимости от устройства, для которого они предназначены.

Назначение, типы и принцип работы

Популярные статьи в блогах

---

Лучшие районы Толедо, штат Огайо

Одни из самых безопасных и лучших районов Питтсбурга

Лучшие районы Манхэттена, Нью-Йорк, для жизни

Признаки Спекуляции появляются на рынке продажи жилья

Путеводитель по некоторым из лучших районов Ричмонда, штат Вирджиния

Как не допустить попадания пыльцы в дом и избежать аллергии

Лучшие районы Далласа для простой и безопасной жизни

Переезжаете в Аризону? Исследуйте лучшие районы Тусона

Лучшие районы Балтимора, Мэриленд

Лучшие комнатные растения, поглощающие влагу

Оцените стоимость вашего проекта

Оцените стоимость вашего проекта

Самый полезный инструмент для расчета вашего расходы на ремонт дома бесплатно.

Есть простой способ разобраться в электрической системе вашего дома. Основные служебные провода достигают вашего дома от воздушной линии электропередач или подземных фидерных проводов. Затем они подключаются к главному сервисному щитку, который отправляет провода для обслуживания ваших бытовых приборов и гаджетов. Эта часть является ответвлением цепи.

В то время как основное оборудование электросистемы, такое как провода и оборудование, принадлежит энергетической компании, все, кроме основания счетчика и счетчика, является собственностью домовладельца. Ток от главного сервисного щита разделяется на отдельные ответвления, которые контролируются отдельными автоматическими выключателями.

Что такое ответвление?

Ответвленная цепь — это часть электрической цепи, которая выходит за пределы последнего автоматического выключателя или предохранителя. Он идет от коробки выключателя к электрическим устройствам в вашем доме. Проще говоря, параллельные цепи являются последней частью основной электрической цепи и подают ток на различные электрические устройства.

В зависимости от типа нагрузки, которую они обслуживают, или их пропускной способности по току ответвленные цепи подразделяются на ответвленные цепи на 120 В, которые питают стандартные розетки, и цепи на 240 В, которые питают основные электроприборы.

Подробнее: Что важно учитывать при проведении электромонтажных работ при ремонте

Что такое параллельная цепь согласно NEC?

Национальный электротехнический кодекс (NEC) является частью Национальной ассоциации противопожарной защиты (NFPA). Согласно NEC, ответвленная цепь в основном имеет проводник между оконечным устройством защиты от перегрузки по току (OCPD) и электрическими розетками.

В соответствии с ним лицензированный электрик должен установить параллельную цепь для обеспечения надежного и безопасного электроснабжения.

Подробнее: 5 предупредительных знаков, указывающих, когда следует вызвать электрика

Для чего нужна параллельная цепь?

Ответвленная цепь, защищенная автоматическим выключателем, является очень важной функцией безопасности электропроводки в вашем доме. Его основная задача – обеспечить бесперебойное электропитание вашей бытовой техники. Самое главное, параллельная цепь (с помощью автоматического выключателя) идентифицирует, когда подключено слишком много устройств, скажем, на вашей кухне или в гостиной. Он обнаруживает любую неисправность и прекращает подачу электроэнергии.

Сила тока ответвления

Для ответвлений действует правило — сила тока проводников ответвления не должна быть меньше нагрузки. А также провода цепи должны выдерживать нагрузку ответвленной цепи.

В то время как исходные цепи в вашем доме, по всей вероятности, будут правильно подключены, при расширении цепи новая система проводки должна иметь соответствующий манометр для силы тока в цепи.

Например, медный провод 14-го калибра подходит для тока 15 ампер, медный провод 6-го калибра — 60-амперный, а медный провод 2-го калибра — 100-амперный. Если вы подсоедините провода, которых недостаточно для силы тока в цепи, это представляет опасность возгорания.

Чтобы приспособиться к различным типам нагрузки, два типа параллельных цепей, 120 вольт и 240 вольт, различаются по мощности (или силе тока), которую они обеспечивают. В то время как цепи на 120 вольт представляют собой цепи на 15 или 20 ампер, цепи на 240 вольт имеют большую силу тока (30, 40, 50 или 60 ампер).

Если вы хотите узнать силу тока параллельных цепей, вы можете прочитать этикетку на рычаге каждого автоматического выключателя.

Подробнее: Бытовая электропроводка: GFI против GFCI

Типы распределительных цепей

Вот различные типы ответвленных цепей в вашем доме:

• Выделенные электрические цепи: Выделенные электрические цепи обслуживают только один прибор — будь то электрическая плита, посудомоечная машина, холодильник, сушилка для белья, измельчитель мусора или кондиционер. Это могут быть цепи на 120 или 240 вольт.
• Цепи освещения: Эти цепи обеспечивают все потребности общего освещения в вашем доме. Одна схема освещения обычно может обслуживать несколько помещений. Однако в большинстве домов таких цепей несколько. Преимущество наличия отдельных цепей освещения от розеточных цепей состоит в том, что если случайно отключится одна цепь, в комнатах будут какие-то средства освещения. Например, вы можете использовать подключаемую лампу для освещения участка с неисправной или отключенной цепью.
• Цепи розеток: Эти цепи служат для розеток общего назначения. У вас может быть одна цепь, относящаяся к комнате, или две розетки, обслуживающие несколько комнат.
• Комнатные цепи: Эти схемы отдельных цепей могут обслуживать все источники света и розетки в конкретной комнате. Конечно, это зависит от того, как устроен ваш дом.

Подробнее: Сколько кухонных розеток нужно вашему дому?

Вынос ключа

Любая цепь, которая простирается от оконечных устройств максимального тока для подачи питания дальше на бытовую технику и гаджеты, является ответвленной цепью.
