Что такое вводной автомат в квартире. Как правильно выбрать вводной автомат по мощности и току. Какие бывают типы вводных автоматов. Нужен ли вводной автомат перед счетчиком. Как рассчитать и установить вводной автомат в квартире.
Что такое вводной автомат и для чего он нужен
Вводной автомат — это устройство защиты, устанавливаемое на вводе электропитания в квартиру или дом. Его основные функции:
- Защита от перегрузок и коротких замыканий во всей электропроводке квартиры
- Ограничение максимальной потребляемой мощности
- Возможность полного отключения электричества в квартире
Вводной автомат отличается от обычных автоматических выключателей более высокими номинальными характеристиками по току и мощности. Он рассчитан на суммарную нагрузку всех электроприборов в квартире.
Типы вводных автоматов
Вводные автоматические выключатели различаются по количеству полюсов:
Однополюсные
Применяются в однофазных сетях 220В. Отключают только фазный провод. Просты и недороги, но не обеспечивают полного разрыва цепи.
Двухполюсные
Используются в однофазных сетях для одновременного отключения фазы и нуля. Обеспечивают более надежную защиту.
Трехполюсные
Предназначены для трехфазных сетей 380В. Отключают все три фазы одновременно.
Четырехполюсные
Применяются в трехфазных сетях для отключения трех фаз и нуля. Обеспечивают максимальную безопасность.
Основные характеристики вводных автоматов
При выборе вводного автомата нужно учитывать следующие параметры:
- Номинальный ток — максимальный длительный ток, который выдерживает автомат
- Номинальное напряжение — 220В или 380В
- Отключающая способность — максимальный ток короткого замыкания, который способен отключить автомат
- Кривая отключения (характеристика срабатывания) — определяет чувствительность к перегрузкам
Как рассчитать номинал вводного автомата
Номинальный ток вводного автомата рассчитывается исходя из суммарной мощности всех электроприборов в квартире по формуле:
I = P / U
Где:
- I — номинальный ток автомата (А)
- P — суммарная мощность электроприборов (Вт)
- U — напряжение сети (220В или 380В)
К полученному значению добавляют 20-30% запаса и округляют до ближайшего стандартного номинала автомата.
Нужен ли вводной автомат перед счетчиком
Установка вводного автомата до электросчетчика обязательна по нормам ПУЭ. Это позволяет:
- Защитить счетчик от перегрузок
- Ограничить максимальную потребляемую мощность
- Обесточить всю квартиру при необходимости
Кроме того, такой автомат пломбируется энергоснабжающей организацией. Дополнительно можно установить второй вводной автомат после счетчика для удобства пользователя.
Как выбрать вводной автомат для квартиры
При выборе вводного автомата для квартиры нужно учитывать следующие факторы:
- Суммарная мощность электроприборов
- Тип электроплиты (газовая или электрическая)
- Количество фаз (одна или три)
- Сечение вводного кабеля
- Требования энергоснабжающей организации
Типовые номиналы вводных автоматов для квартир:
- 25А — для однокомнатной квартиры с газовой плитой
- 32А — для двух-трехкомнатной квартиры с газовой плитой
- 40А — для квартиры с электроплитой
- 50А — для больших квартир с мощными электроприборами
Установка вводного автомата своими руками
Порядок установки вводного автомата в квартирном щитке:
- Обесточить квартиру на этажном щитке
- Снять крышку квартирного щитка
- Закрепить автомат на DIN-рейке
- Подключить входящие провода к верхним клеммам
- Подключить отходящие провода к нижним клеммам
- Проверить надежность соединений
- Установить крышку щитка
- Включить электричество и проверить работу автомата
Важно: подключение вводного автомата требует определенных навыков. При отсутствии опыта лучше доверить эту работу квалифицированному электрику.
Типичные ошибки при выборе вводного автомата
При выборе и установке вводного автомата следует избегать следующих ошибок:
- Выбор автомата с заниженным номинальным током
- Установка однополюсного автомата вместо двухполюсного
- Подключение мощных потребителей в обход вводного автомата
- Использование автомата с низкой отключающей способностью
- Неправильный выбор кривой отключения
Правильно подобранный и установленный вводной автомат обеспечит надежную защиту электропроводки и безопасность использования электроприборов в квартире.
Автомат вводной: особенности выбора вводного автомата
Содержание
- 1 Типы автоматов ввода
- 1.1 Однополюсный
- 1.2 Двухполюсный
- 1.3 Трехполюсный
- 2 Расчет автомата ввода
- 3 Выбор ВА
- 4 Установка
- 5 Видео про электрощит
При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:
- автоматический выключатель;
- предохранители;
- пакетный выключатель;
- рубильник.
Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.
Щит с автоматическим выключателем
Правильнее называть устройство – вводный автоматический выключатель.
Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.
Типы автоматов ввода
Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.
Однополюсный
Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).
Схема однополюсного автомата
Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).
Схема вводного однополюсного автомата
Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.
Автомат ввода, установленный перед счетчиком, должен быть опломбирован.
Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.
Двухполюсный
Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.
Не допускается установка двух однополюсников вместо одного двухполюсника.
Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки.
В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.
Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.
В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.
Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.
ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.
Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.
При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

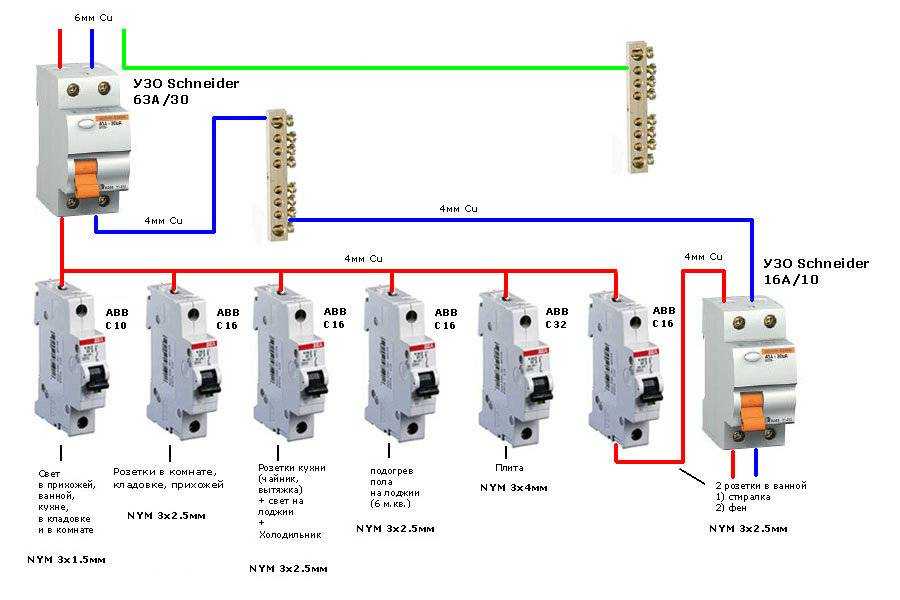

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.
Схема ввода с двухполюсным автоматом
Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.
Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат.
Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.
Трехполюсный
Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.
К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.
Трехполюсный автомат в шкафу и его схема

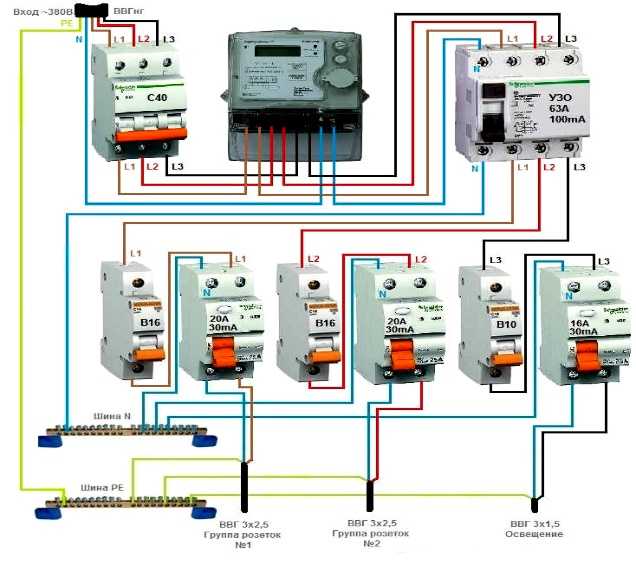

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.
После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.
Трехфазная сеть частного дома
Расчет автомата ввода
Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.
Какой телевизионный кабель лучше: особенности выбора
Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.
Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.
На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.
Выбор ВА
Выбор устройства производится по нескольким параметрам:
- Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%, приводя к стандартному ряду в сторону уменьшения.
- Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (Iпуск>Iном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (Iпуск>Iном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (Iпуск>Iном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
- Установленная мощность.
- Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
- Величина линейного напряжения.
- Частота тока.
- Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
- Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
- Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.
Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.
Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.
Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.
Выбор вводного автомата в зависимости от типа заземления:
- Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
- Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.
Схемы распространенных типов заземлений
Установка
Почему выбивает автомат в щитке
Автомат ввода устанавливается в щитке сверху, с левой стороны. Отводящие линии удобно монтировать сверху вниз.
При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В таком случае полного разрыва питающей цепи не происходит.
Монтаж обычно производится на DIN-рейку, при отключении питания.
Видео про электрощит
Критерии для выбора номиналов автомата по параметрам
Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.
Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.
Пластилин Гамма «Классический», 281037, 36 цветов, 720 г
347 ₽ Подробнее
Пластилин Гамма «Классический», 281033, 12 цветов, 240 г
88 ₽ Подробнее
Кофеварки Galaxy
Оцените статью:
Вводной автомат в квартиру — какой выбрать, и нужен ли он перед счетчиком? Обозначение на схеме номиналов и установка трехфазного или двухполюстного устройства
Вводный автомат – это средство коммутации электричества.
Какие автоматы бывают, для чего нужны, как правильно выбирать, будет написано в статье.
Содержание
- Как выбрать вводный автомат в квартиру – советы и рекомендации
- Нужен ли в квартире или в доме вводной автомат
- Устройство и принцип работы
- Время — токовая характеристика
- Типы
- Однополюсный
- Двухполюсный
- Трехполюсный
- Расчет автомата ввода
- Расчет для электросети квартиры 220 Вольт
- Расчет для электросети квартиры 380 Вольт
- Выбор ВА
- Режим нейтрали
- Частота тока
- Величина линейного напряжения
- Установка
- Подключение снизу или сверху?
- Схема включения
- Недопустимые ошибки при покупке
- Полезное видео
Как выбрать вводный автомат в квартиру – советы и рекомендации
Вводный автомат это защитное устройство в доме при использовании электрической сети. Если возникает короткое замыкание или другая аварийная ситуация, выключатель обесточит электросеть.
Чтобы обеспечить безопасность, важно уметь выбирать автоматику. Ошибки расчета приведут к поломке электроприборов и даже возгоранию.
Нужен ли в квартире или в доме вводной автомат
Для защиты дома от возгорания электропроводки устанавливается вводный автоматический выключатель. Обычно его монтаж производится на лестничной площадке перед счетчиками, но также устанавливают дополнительные автоматы в квартире. Монтируется прибор в распределительной коробке и пломбируется. Доступ к общему выключателю только у электрика дома, несанкционированная попытка проникновения приведет к выплате штрафа.
Устройство и принцип работы
Внешне прибор похож на обычное защитное устройство, которое устанавливается в распределительном щитке. Главное отличие от других средств защиты – большая величина номинального тока.
Элементы:
- соленоид;
- биметаллическая пластинка.
При возникновении короткого замыкания стремительно увеличивается сила тока. В катушке соленоида образуется мощное магнитное поле, из-за которого сердечник втягивается внутрь и цепь разрывается.
Автоматы различаются по количеству полюсов, номинальному току, потребляемой мощности, фазности электропитания.
Время — токовая характеристика
Времятоковые характеристики автоматических вводных выключателей маркируются латинскими буквами A, B, C и так далее. К группе А относятся устройства с наибольшей чувствительностью. Далее характеристики загрубляются, и приборы класса В будут срабатывать при 3-4 кратном превышении номинального тока. Автоматика класса С и D ставится при наличии в доме мощного оборудования – электроплит, котлов, сварочных аппаратов. Точные данные в документации к автомату.
Типы
Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.
Однополюсный
Выключатель с одним полюсом используется в электрических сетях с одной фазой. Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя – электромагнитный и тепловой.
Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод. Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.
Двухполюсный
Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.
Нельзя заменить один двухполюсный выключатель двумя однополюсными автоматами! Это запрещено ПУЭ.
Трехполюсный
Для сетей на три фазы используются трехполюсники и четырехполюсники. Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.
При монтаже своими руками земля (не нейтраль) никогда не должна проходить через автомат.
Расчет автомата ввода
Перед приобретением автомата важно правильно его рассчитать.
Характеристики:
- количество полюсов;
- времятоковую характеристику;
- номинальный ток;
- установленная мощность;
- номинальный ток утечки;
- линейное напряжение;
- селективность;
- максимальный ток короткого замыкания.
Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.
На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.
Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.
Расчет для электросети квартиры 220 Вольт
Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:
Ip=Pp/(Uф*cosф).
В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.
Расчет для электросети квартиры 380 Вольт
Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:
Ip=Pp/( Uн*cosф). Uн – это напряжение сети.
Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.
Выбор ВА
Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.
Режим нейтрали
Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.
В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.
Частота тока
Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.
Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.
Величина линейного напряжения
Для российских электросетей напряжение – фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное – это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.
Установка
Основной тип крепления автоматов – установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.
Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.
Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.
Подключение снизу или сверху?
В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху.
Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.
Схема включения
Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при ремонтных работах. По этой причине автомат устанавливается перед счетчиками.
Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.
Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.
Недопустимые ошибки при покупке
Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.
Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.
Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.
Советы по выбору:
- При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
- Нужно ориентироваться на электропроводку. Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
- Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение. Для прибора с 14 А нужно брать выключатель на 16 А и выше.
- Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер. Для электрической плиты ставится выключатель на 32 А. Осветительная группа и розетки требуют 10 А.
- В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
- Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
- Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.
Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
Это основные требования и правила по выбору автоматических выключателей для дома и дачи. Зная их, покупатель не допустит ошибки при покупке нужного прибора.
Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет.
При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше.
Полезное видео
Какой вводной автомат поставить на квартиру
Подвод электропитания к любой электросхеме производится через автомат и квартирная проводка не является исключением. Такой автоматический выключатель называется «вводной» и он используется для отключения всех электроприборов одновременно. Параметры такого устройства выбираются по определённым правилам и для надёжной защиты линии необходимо знать, какой вводной автомат поставить на квартиру.
Для чего нужен вводной автомат
По своему устройству автоматический выключатель, установленный на вводе в квартиру, ничем кроме мощности, не отличается от защитных устройств, подключенных к отдельным линиям или группам электроприборов.
Разница заключается в назначении этого прибора и месте его установки. Вводной автомат в квартиру может находиться не только во внутриквартирном щитке, но и подъездном электрощите.
Этот аппарат выполняет несколько функций:
- Полное отключение электроэнергии в квартире. Это необходимо при ремонте электропроводки и электросчётчика. Согласно ПУЭ п.7.1.64 вводной автомат необходимо смонтировать до прибора учёта электроэнергии, однако он может дублироваться выключателем, находящимся в квартире после счётчика. В этом случае выключатель, расположенный в электрощитке, отключает только внутриквартирные сети.
- Ограничение потребляемой мощности. Для предотвращения перегрузки понижающего трансформатора и перегрева кабелей электрокомпания ограничивает ток, потребляемый каждой отдельной квартирой. Эта операция производится путём установки в опломбированной коробке автомата с номинальным током, величина которого определяется различными нормативными документами и договором между поставщиком электроэнергии и владельцем квартиры.
- Защита вводного кабеля от перегрева вследствие перегрузки или короткого замыкания. Это происходит при включении большого количества электроприборов в разные линии, даже если мощность каждого из устройств не превышает допустимую для автоматического выключателя линии. Для обеспечения селективности защиты номинальный ток автомата должен быть выше уставок защитных приборов, подключенных после него.
На сколько Ампер можно — нормативные документы
То, какой вводной автомат поставить на квартиру, определяется различными нормативными документами, один из которых ГОСТ 32395-2013 «Щитки распределительные для жилых зданий».
Здесь в п.Б.4 указано, что величина уставки вводного автомата составляет 50А при наличии в квартире электроплиты или 32А, если в квартире установлена газовая плита. Эта величина может уменьшаться по согласованию с потребителем.
Согласно СП 256.1325800.2016 «Электроустановки жилых и общественных зданий.
Правила проектирования и монтажа», сечение токопроводящей жилы подходящих проводов определяется расчётной нагрузкой, а уставка автомата должна быть ниже допустимого тока кабеля.
При этом провод определяется по ПУЭ п.3.1.10 т.3.1.4, а уставка автомата выбирается из стандартного ряда значений.
Номинал вводного автомата
До 2003 года номинал автомата на вводе в квартиру определялся ВСН 59-88 «Электрооборудование жилых и общественных зданий». Номинальный ток вводного автомата, устанавливался на 16 А и выбирался он из расчета 3 кВт разрешенной мощности нагрузки.
Этот документ был введён в действие ещё в 1989 году и не учитывал появление в быту электроприборов большой мощности, таких, как автоматические стиральные машины, кондиционеры, электрические бойлеры и другие.
В 2003 году были введены в действие СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Согласно этому документу разрешённая потребляемая мощность и номинал вводного автомата зависят от наличия в квартире электроплиты.
В квартире с электроплитой
Мощность этого электроприбора, в зависимости от модели, может достигать 7кВт, но чаще всего электроплита используется вместе с мультиваркой и микроволновой печью, поэтому для приготовления пищи многим семьям достаточно двухконфорочной индукционной плиты с током потребления 10А, что так же делает невозможным одновременное использование электроплиты и других электроприборов.
Поэтому СП 256.1325800.2016 в ттаблице 7.1 определяет необходимую мощность при отсутствии газовой плиты 10кВт или 45А. При ближайшем большем стандартном значении уставок автоматов 50А разрешённая мощность получается 11кВт.
В квартире с газовой плитой
При наличии газовой плиты необходимая мощность намного ниже. Поэтому СП 256.1325800.2016 в т.7.1 указывает необходимую электрическую мощность в квартирах без электроплит 4,5кВт или 20А. При стандартной уставке 25А разрешённая мощность получается 5,5кВт.
Эти данные дублируются в ГОСТ 32395-2013 «Щитки распределительные для жилых зданий» в приложении Б.
4
Подключение вводного автомата
Кроме расчёта, на сколько ампер ставить вводной автомат, его необходимо правильно подключить. Неправильный монтаж приведёт к некорректной работе защиты.
Однополюсный или двухполюсный
В однофазной электропроводке напряжение относительно заземлённых конструкций присутствует только на фазном проводе и для отключения линии достаточно установить только однополюсный разъединитель.
Однако для вводного автомата одного полюса недостаточно, так как в аварийных ситуациях на нулевой клемме появляется напряжение и необходимо отключать оба проводника — нейтраль и фазу.
Такая ситуация возникает в разных случаях:
- Обрыв нейтрали в подходящем кабеле. При этом по нулевому проводнику перестаёт протекать уравнительный ток и в сети появляется перекос фаз. При этом напряжение на клеммах розетки может колебаться от 0 до 380В, а на нейтральном контакте оно может достигать 220В.
- Короткое замыкание между фазным и нулевым проводниками. Это чаще всего происходит в воздушных линиях электропередач. При обрыве из-за сильного ветра или гололёда нейтрального или фазного проводов может произойти короткое замыкание и в розетке вместо ноля появится вторая фаза.
- Перекос фаз. При значительной длине ЛЭП, малом сечении проводов и неравномерном распределении потребителей по фазам происходит значительное падение напряжения и потенциал на нулевой клемме может достигать 20-30В, а в некоторых случаях и выше. Ремонт электропроводки в таких условиях невозможен и для него необходимо отключать оба провода.
Это чаще всего происходит в воздушных линиях электропередач. При обрыве из-за сильного ветра или гололёда нейтрального или фазного проводов может произойти короткое замыкание и в розетке вместо ноля появится вторая фаза.
| Информация! При трёхфазной электропроводке подключается трёхполюсный вводной автомат, а четырёхполюсный разъединитель устанавливается на вводе в многоквартирный дом. |
Установка перед счетчиком или после
Кроме количества полюсов при монтаже вводного автомата имеет значение место установки этого устройства. Существует два варианта расположения автоматического выключателя — до электросчётчика и после него, однако ПУЭ указывает, что этот защитный прибор должен быть подключён ДО прибора учёта.
Это необходимо для ремонта или замены счётчика, а так же отключения питания квартиры при неуплате счёта за потреблённую электроэнергию.
Этот защитный прибор находится в опломбированном ящике и самовольная распломбировка приведёт к наложению штрафа инспектором электрокомпании
Однако при расположении электросчётчика в подъезде для отключения питания квартиры необходимо выходить на лестничную площадку, что занимает некоторое время, а в аварийных ситуациях, например при перекосе фаз, может быть дорога каждая секунда.
Поэтому в некоторых ситуациях может оказаться целесообразным установить два вводных автоматических выключателя:
- Вводной автомат в этажном щитке. Его параметры определяются сечением подходящего кабеля и разрешённой потребляемой мощностью.
- Выключатель нагрузки в квартирном щите. Уставка этого выключателя должна быть равна или выше номинального тока прибора защиты, находящегося в этажном щитке.
Согласно ПУЭ п.
3.1.6 подходящий кабель рекомендуется присоединять к неподвижным контактам автомата, а фактически к верхним клеммам, но эта рекомендация соблюдается всеми грамотными электромонтёрами и является скорее правилом, упрощающим ремонт электропроводки и делающим его более безопасным.
Расчёт номинального тока вводного автомата
Перед тем, как выбрать вводной автомат для квартиры, необходимо рассчитать его номинальный ток. В тех случаях, когда этот параметр определяется электрокомпанией, устанавливается автоматический выключатель с заданной уставкой, однако при необходимости максимальную мощность можно увеличить.
Расчёт необходимой мощности
В квартире устанавливается большое количество электроприборов и для определения максимальной мощности необходимо составить список электроприборов, работающих одновременно. Например, это могут быть:
- электроплита — 5кВт;
- электрический бойлер — 2,2кВт;
- стиральная машина-автомат — 2,2кВт;
- микроволновая печь — 1,2кВт;
- электрический чайник — 1,8кВт;
- остальные электроприборы — 1кВт.
Всего общая потребляемая мощность составит 13,4 кВт и для этого достаточно подключить квартиру к однофазной сети 220 В. При наличии электроотопления 15 кВт для одновременной работы всех устройств необходимо 28,4кВт и желательно такую нагрузку присоединять к трёхфазной сети 380 В.
Для напряжения 220В
Необходимый номинальный ток для однофазной сети рассчитывается по формуле I(А)=P(Вт)/U(В)=Р(Вт)/220≈Р(кВт)х4,5 и, при мощности одновременно включаемых электроприборов 13,4 кВт необходимо подключить вводной автомат с уставкой I=13400/220=60 А.
Из ряда стандартных значений выбираем автомат с номинальным током 63 А, что обеспечит максимальную мощность 13,9 кВт.
Для напряжения 380В
Трёхфазное электропитание чаще всего используется при наличии электроотопления или, в частных домах, сауны с электроподогревом.
Такое оборудование увеличивает необходимую мощность до 28,4 кВт и для уменьшения тока нагрузку необходимо равномерно разделить по 3 фазам 28,4/3=9,46 кВт, однако надёжнее распределить электроприборы вручную.
У трёхфазного электрического котла потребление составит 5 кВт на каждую фазу, остальные приборы разделятся следующим образом:
- Фаза А. Электроплита 5 кВт, отопление 5 кВт, всего 10 кВт.
- Фаза В. Электрический бойлер 2,2 кВт и стиральная машина 2,2 кВт, отопление 5 кВт, всего 9,4 кВт.
- Фаза С. Микроволновка 1,2 кВт, электрочайник 1,8 кВт, другие электроприборы 1 кВт, отопление 5 кВт, всего 9 кВт.
Уставка автоматического выключателя выбирается по самой нагруженной фазе 10000/220=45 А.
Из стандартного ряда уставок выбираем ближайшее большее значение 50 А. Это обеспечит максимальную мощность одновременно включённых электроприборов 11 кВт для каждой фазы или общую мощность 33 кВт.
Вывод
От правильного расчёта защиты зависит безопасность жителей квартиры и всего дома, поэтому знать, какой вводной автомат поставить на квартиру, необходимо для определения параметров этого устройства.
Этот аппарат служит для защиты вводного кабеля от перегрузки и короткого замыкания, а так же используется для ограничения потребляемой мощности, поэтому его уставка определяется электрокомпанией, но при этом не может быть больше номинального тока подходящего провода.
Похожие материалы на сайте:
- Можно ли установить дифавтомат вместо автомата
- Правильное подключение автомата
- Что делать если в квартире выбило пробки
Вводный автомат для частного дома или квартиры
Внутренняя проводка включает в себя различные элементы, каждый из которых решает свою задачу. Одним из важнейших является вводной автомат — коммутационный аппарат, устанавливаемый перед счетчиком, который позволяет автоматически обесточить линию в аварийной ситуации, а также при необходимости ремонта электропроводки. В соответствии с требованиями ПУЭ установка данного устройства обязательна, а эксплуатация электропроводки, не оборудованной им, не допускается.
В этой статье мы поговорим о том, что такое вводной автоматический выключатель, как выбрать этот прибор и как рассчитываются вводные автоматы для частного дома или квартиры.
Содержание
- Вводный выключатель: типы устройств и особенности выбора
- Двухполюсные вводные автоматы
- Установка вводного устройства в трехфазных сетях
- По каким параметрам подбирается вводное устройство?
- Заключение
Вводной автоматический выключатель: виды устройств и особенности выбора
Как было сказано выше, вводные автоматы позволяют отключать питание электропроводки при необходимости ее ремонта или модернизации. Вводной автомат в квартире обычно не устанавливают; его установка чаще всего осуществляется на лестничной клетке. В одноэтажных постройках их устанавливают вне дома, на улице. Внешне вводной автоматический выключатель практически неотличим от защитных устройств, смонтированных внутри распределительных щитов, но при этом значение номинального тока, на который он рассчитан, значительно выше.
Защитные устройства, устанавливаемые на вводе, могут иметь от двух до четырех полюсов. Их количество у выбранной машины зависит от механизма питания, установка которого производилась на объекте.
Иногда на вводе перед электросчетчиком ставится простой защитный автомат с большим номиналом тока. Установка этого устройства не обеспечивает надежной защиты электропроводки, так как при отключении питания происходит обрыв фазной линии, но нулевой провод все еще находится в контакте с устройством электроснабжения.
Что такое автоматический выключатель и их разновидности — в следующем видео:
Какой автомат по номиналу поставить на квартиру или частный дом можно решить путем расчета суммарного тока проводника и ЛЭП. Расчеты необходимо производить исходя из того, что все устройства включены, а значит линия находится под максимальной нагрузкой.
Следует выбирать устройство, срабатывание которого в случае короткого замыкания рассчитано на превышение номинального тока примерно на 1000 А.
При выборе устройства ввода следует учитывать мощность, потребляемую объектом, а также фазу электроснабжения. В однофазных сетях перед электросчетчиком ВА необходимо устанавливать на два полюса, для трехфазных цепей — на три или четыре.
Напряжение на устройство подается по воздушной или подземной линии.
Автоматы ввода двухполюсные
Установка вводных устройств с двумя полюсами распространена в типовых современных квартирах. В однофазных сетях перед электросчетчиком чаще всего устанавливают приборы с номинальным током 25, 32 или 50 Ампер. Машина на 50 А способна выдержать наибольшую нагрузку, но это не значит, что она лучше других — величина тока, которую может выдержать ВА, должна соответствовать расчетной.
Конструктивно вводное устройство на два полюса представляет собой пару комбинированных однополюсных устройств с общей блокировкой, а также с единым рычагом управления.
Это связано с тем, что требования ПУЭ запрещают разрыв цепи нейтрали.
Установка двухполюсных автоматических выключателей производится одновременно на фазный и нулевой проводники. При срабатывании ВА полностью отключается питание схемы.
При ответе на часто задаваемый вопрос: можно ли установить не двухполюсный автомат, а два однополюсных — снова обратимся к Правилам устройства электроустановок. Данная процедура запрещена требованиями настоящего документа.
Установка защитных устройств с двумя полюсами производится как в старых жилых домах, в электропроводке которых, как правило, не предусмотрено заземление, так и в новых. Это связано с тем, что если подключение вводного автомата производит неквалифицированный человек или неопытный электрик, то есть риск неправильного подключения. Если перепутать кабели, то при отключении устройства защиты может оказаться, что не вся проводка в квартире будет обесточена, а только одна ее ветвь, что может привести к поражению электрическим током при эксплуатации.
При подключении ввода двухполюсного к нему подключается фаза, которая затем идет на счетчик, а после него — на УЗО. Затем его распределяют по мешкам. Нулевой кабель подключается ко второму столбу, от него к электросчетчику, а затем к УЗО каждой из ветвей электропроводки. Заземляющий кабель, минуя двухжильный, подключается к шине РЕ, от которой идет к установленным в помещении приборам. Если ВА подключен таким образом, то его срабатывание будет происходить как на вводную линию, так и на отдельную ветку, если автоматический выключатель, отвечающий за защиту последней, пришел в негодность.
Установка вводного устройства в трехфазных сетях
Трехфазная сеть наиболее распространена в домах, где приготовление пищи осуществляется не на газовых, а на электрических плитах. Для его защиты применяют вводные автоматы с тремя или четырьмя полюсами. Трехполюсное устройство при перегрузке или коротком замыкании позволяет одновременно отключать все три фазы цепи.
К каждому его выводу подключается отдельный фазный провод. На вопрос, подключается ли вводной автомат в трехфазной цепи до или после счетчика, отвечаем — ВА подключается так же, как и в однофазной сети, перед электросчетчиком. Для предотвращения поражения людей электрическим током в результате утечки рекомендуется включать в линию УЗО.
Какие бывают вводные станки для столбов и как они используются — в следующем видео:
Четырехполюсные ВА применяются в трехфазных электрических сетях значительно реже, чем устройства с тремя полюсами. Их устанавливают, как правило, в четырехпроводных схемах. Основное отличие при его подключении от описанного выше трехполюсного устройства состоит в том, что к четвертому полюсу подключается нулевой провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще для четырехфазного подключения используется 4-х полюсный прибор, так как в случае аварии на любой из ветвей он отключит подачу тока на все четыре.
При этом счетчик подключается, как всегда, после вводного автомата.
При расчете вводного устройства для 3-х фазной сети следует суммировать все нагрузки, приходящиеся на каждую из токонесущих жил.
Рабочий ток рассчитывается следующим образом:
- Считаем, сколько киловатт в каждой из фаз, складывая мощность подключенных устройств (в кВт).
- Полученную сумму умножают на 1,52 (для сети с рабочим напряжением 380 В) или на 4,55 (220 В).
- Результат покажет, сколько ампер составляет рабочий ток. Номинал должен быть выше, поэтому подбирать машину нужно по наиболее близкому показателю.
Так выбирают ВА в случае, когда на каждую фазу действует одинаковая нагрузка. Если это не то же самое, ток следует рассчитывать по наибольшему значению.
По каким параметрам выбирается устройство ввода?
Выбор вводной машины производится с учетом ряда характеристик. Их необходимо знать, чтобы правильно подобрать ВА для конкретной электросети:
- Максимальный ток короткого замыкания. Если вы выбираете устройство для дачи или загородного дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет аппарат на 6 МА. Если рядом с вашим автоматом находится подстанция, следует установить автомат на 10 МА.
Если вы выбираете устройство для дачи или загородного дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет аппарат на 6 МА. Если рядом с вашим автоматом находится подстанция, следует установить автомат на 10 МА.- Рабочий ток. Как его рассчитать — мы описали выше. На основании полученного значения выбирается номинальный ток ВА.
- Времятоковая характеристика. Наиболее распространены устройства классов В, С и D. Автоматические выключатели типа В устанавливаются, если в цепь не включены устройства большой мощности. Если к сети периодически подключаются устройства средней мощности (например, сварочный аппарат), на вводе устанавливается устройство класса С. Если используется оборудование большой мощности, входное устройство должно быть типа D.
Заключение
В этом материале мы разобрались, нужно ли ставить вводной автомат в электрическую сеть, какова его функция, а также решили, как включать вводной автомат в схему — до или после счетчика.
Напоследок скажем, что перед подключением вводного устройства нужно проверить качество проводки. Неисправные кабели необходимо заменить.
Управление приводами электрических машин: Введение
Выбранный тип: Электронная книга
151,99 канадских долларов
Юха Пирхонен, Валерия Грабовцова, Р. Скотт Семкен
ISBN: 978-1-119-26040-0 Октябрь 2016 г. 528 страниц
Электронная книга
Всего от 151,99 канадских долларов
Распечатать
Всего от 189,95 канадских долларов
Электронная книга
com are delivered on the VitalSource platform. To download and read them, users must install the VitalSource Bookshelf Software.</li><li>E-books have DRM protection on them, which means only the person who purchases and downloads the e-book can access it.</li><li>E-books are non-returnable and non-refundable.</li><li>To learn more about our e-books, please refer to our <a href="https://www.wiley.com/wiley-ebooks" target="_blank">FAQ</a>.</li></ul>» data-original-title=»» title=»»/>
151,99 канадских долларов
Твердый переплет
189,95 канадских долларов
Загрузить флаер продукта
Загрузить рекламный проспект
Загрузить флаер продукта для загрузки PDF в новой вкладке.
Это фиктивное описание.
Загрузить флаер продукта — загрузить PDF в новой вкладке. Это фиктивное описание.
Загрузить флаер продукта — загрузить PDF в новой вкладке. Это фиктивное описание.
Загрузить флаер продукта — загрузить PDF в новой вкладке. Это фиктивное описание.
Описание
В этом исчерпывающем тексте рассматриваются существующие и новые технологии электропривода. Авторы четко определяют самые основные концепции электрического привода и продолжают объяснять наиболее важные детали, сохраняя при этом прочную связь с теорией и конструкцией связанных с ними электрических машин. Кроме того, включая ссылки на ряд промышленных приложений, авторы выходят за рамки теории электроприводов, исследуя ряд практических аспектов управления и применения электроприводов.
Основные характеристики:
* Содержит всесторонний обзор всех аспектов технологии электропривода с регулируемой скоростью, включая управление и эксплуатацию.
* Работа с электрическими приводами тесно связана с теорией и конструкцией соответствующих электрических машин. Дополнительные сведения о проблемах и функциях проиллюстрированы понятными цифрами.
* Предлагает понимание основных явлений, связанных с приводами электрических машин.
* Рассматривает задачу о подшипниковых токах и напряжениях электропривода.
* Включает актуальную теорию и рекомендации по проектированию с учетом последних достижений.
Подробное описание теоретических принципов и методов в этой книге представляет собой превосходное введение в технологии электроприводов с регулируемой скоростью для студентов, изучающих электротехнику и докторантов, изучающих электроприводы. Он также служит отличным справочным пособием для практикующих инженеров-электриков, занимающихся проектированием, анализом и разработкой электрических приводов с регулируемой скоростью.
Об авторе
Юха Пирхёнен, Электротехника, Факультет энергетических систем, Лаппеенрантский технологический университет, Финляндия
Юха Пирхёнен — профессор кафедры электротехники Лаппеенрантского технологического университета, Финляндия.
исследования и разработки электрических двигателей и приводов. Он особенно активен в области синхронных машин и приводов с постоянными магнитами, а также высокоскоростных асинхронных машин и приводов с твердотельным ротором. Он был новатором во многих проектах промышленного развития и выпустил множество публикаций и патентов в области электротехники.
Валерия Грабовцова, факультет электротехники, Филианский университет, Словакия
Валерия Грабовцова — профессор кафедры электрических машин кафедры электрических систем электротехнического факультета Филинского университета, Словакия. Ее профессиональные и исследовательские интересы охватывают все виды электрических машин, включая электрические машины с электронной коммутацией. Она работала над многими научно-исследовательскими проектами и написала множество научных публикаций в области электротехники.
R Скотт Семкен, Машиностроение, Школа энергетических систем, Технологический университет Лаппеенранты, Финляндия
R Скотт Семкен — доктор технических наук, работающий в Школе энергетических систем Технологического университета Лаппеенранты, Финляндия.
Основное внимание он уделяет механическим аспектам технологии двигателей и генераторов, в частности, синхронным и высокоскоростным асинхронным машинам с постоянным магнитом и твердотельным ротором и приводам. Уникальные проблемы, связанные с очень мощными трансмиссиями ветряных турбин с прямым приводом, в последнее время вызывают интерес, что привело к углубленным исследованиям подходов к охлаждению и производству обмотки статора, а также к конструкциям роторов с постоянными магнитами большого диаметра.
Разрешения
Запросить разрешение на повторное использование контента с этого сайта
Содержание
Предисловие vii
Сокращения и символы ix
1 Введение в управление приводами электрических машин 1
2 Аспекты, общие для всех типов управляемых приводов электрических машин 17
3 Основы электрических машин 36
3 90 Основы пространственно-векторной теории 66
5 Создание крутящего момента, силы и мощности 91
6 Основные принципы управления электрическими машинами 107
7 Электронные топологии постоянного и переменного тока – модуляция для управления двигателями с вращающимся полем 147
8 Синхронные электрические приводы машин 191
9 Приводы синхронных машин с постоянными магнитами 296
10 Приводы синхронных реактивных машин 346
11 Приводы асинхронных электрических машин 373
12 Приводы реактивных машин 449
13 Прочие соображения: кабель двигателя, напряжения и подшипниковые токи 469
Алфавитный указатель 499
Широкие области — Электротехника и вычислительная техника — Инженерный колледж
Университет Карнеги-Меллона Поиск Искать только на этом сайте
Следующие курсы перечислены по областям и доступны для получения степени доктора философии.
Требования к широте.
- Алгоритмы/Сложность/Языки программирования
- Искусственный интеллект, робототехника и управление
- Схемы
- Разработка компьютерного оборудования
- Науки о приборах и нанопроизводство
- Обработка сигналов и связь
- Программные системы и компьютерные сети
- Прочее
Алгоритмы/Сложность/Языки программирования
| Курс | Единицы | |
|---|---|---|
| 10-708 | Вероятностные графические модели | 12 |
| 10-725 | Оптимизация | 12 |
| 15-750 | Алгоритмы для выпускников | 12 |
| 15-812 | Семантика языка программирования | 12 |
| 15-814 | Системы типов для языков программирования | 12 |
| 15-816 | Дополнительные темы по логике: линейная логика | 12 |
| 15-849Б | Моделирование производительности | 12 |
| 15-853 | Алгоритмы в реальном мире | 12 |
| 15-855 | Интенсивное введение в теорию вычислительной сложности | 12 |
| 15-857 | Моделирование производительности | 12 |
| 18-645 | Как написать быстрый код | 12 |
| 18-645СВ | Как написать быстрый код | 12 |
| 18-645T | Как написать быстрый код | 12 |
| 18-660 | Численные методы инженерного проектирования и оптимизации | 12 |
| 18-660СВ | Численные методы инженерного проектирования и оптимизации | 12 |
| 18-667 | Алгоритмы для крупномасштабного распределенного машинного обучения и оптимизации | 12 |
| 18-687 | Аналитическое моделирование производительности и проектирование компьютерных систем | 12 |
| 18-687СВ | Аналитическое моделирование производительности и проектирование компьютерных систем | 12 |
| 18-733 | Прикладная криптография | 12 |
| 18-733СВ | Прикладная криптография | 12 |
| 18-755 | Сети в реальном мире | 12 |
| 18-779Т | Стохастическая оптимизация | 12 |
| 21-690 | Методы оптимизации | 12 |
| 21-801 | Дополнительные темы по дискретной математике: выборка, подсчет и быстрое смешивание марковских цепей | 12 |
| 24-785 | Инженерная оптимизация | 12 |
Курсы по специальным темам | ||
| 18799 | Специальные темы по обработке сигналов | 12 |
| Названия тем: | Нелинейная оптимизация | |
Искусственный интеллект, робототехника и управление
| Курс | Единицы | |
|---|---|---|
| 06-708 | Advanced Process Dynamics and Control | 12 |
| 10-701 | Машинное обучение | 12 |
| 10-703 | Глубокое обучение и контроль с подкреплением | 12 |
| 10-707 | Расширенное глубокое обучение | 12 |
| 10-715 | Расширенное введение в машинное обучение | 12 |
| 15-780 | Передовые концепции искусственного интеллекта | 12 |
| 15-781 | Машинное обучение | 12 |
| 15-849Н | Advanced Topics in Computer Systems: Machine Learning Systems (двойная категория с Системы программного обеспечения область) | 12 |
| 15-882 | Введение в искусственные нейронные сети | 12 |
| 15-883 | Вычислительные модели нейронных систем | 12 |
| 15-889 | Планирование, выполнение и обучение ИИ | 12 |
| 16-711 | Кинематика, динамические системы и управление | 12 |
| 16-720 | Компьютерное зрение | 12 |
| 16-721 | Методы обучения в Vision | 12 |
| 16-722 | Датчики и датчики | 12 |
| 16-782 | Планирование и принятие решений в робототехнике | 12 |
| 16-785 | Социальная робототехника | 12 |
| 16-811 | Математические основы робототехники | 12 |
| 16-822 | Геометрические методы в Vision | 12 |
| 16-824 | Методы обучения в Vision | 12 |
| 16-831 | Статистические методы в робототехнике | 12 |
| 16-883 | Специальные темы: доказуемо безопасная робототехника | 12 |
| 16-885 | Тактильные ощущения и тактильные ощущения | 12 |
| 18-618 | Интеллектуальные сети и будущие электроэнергетические системы | 12 |
| 18-661 | Введение в машинное обучение для инженеров | 12 |
| 18-665 | Расширенные возможности и статистика для инженеров | 12 |
| 18-691 | Введение в гибридные и электрические модели | 12 |
| 18-771 | Линейные системы | 12 |
| 18-771ПП | Линейные системы | 12 |
| 18-771СВ | Линейные системы | 12 |
| 18-776 | Нелинейное управление | 12 |
| 18-777 | Комплексные крупномасштабные динамические системы | 12 |
| 18-782ПП | Машинное обучение | 12 |
| 18-785 | Данные, выводы и прикладное машинное обучение | 12 |
| 18-786 | Введение в глубокое обучение | 12 |
| 18-875 | Инженерия и экономика электроэнергетических систем | 12 |
| 24-673 | Мягкие роботы: механика, проектирование и моделирование | 12 |
Курсы по специальным темам | ||
| 18799 | Специальные темы по обработке сигналов | 12 |
| Названия тем: | Эволюционные алгоритмы инженерной оптимизации | |
| 18879 | Специальные разделы по системам и элементам управления | 12 |
| Названия тем: | Компьютерное управление | |
| Оптимальное управление | ||
| Усовершенствованные линейные системы и управление | ||
| Адаптивное управление и обработка сигналов | ||
| Логический анализ гибридных систем | ||
| Оптимизация энергетических сетей | ||
| Мультиагентные системы | ||
| Инженерия и экономика электроэнергетических систем | ||
| Нелинейная динамика, хаос и управление: как на самом деле работают системы | ||
| Электроэнергетические системы: моделирование, анализ и управление | ||
| Сетевые системы управления | ||
| Стохастическая оптимизация | ||
| Нелинейные системы | ||
Цепи
| Курс | Единицы | |
|---|---|---|
| 18-622 | Проектирование усовершенствованной цифровой интегральной схемы | 12 |
| 18-623 | Разработка аналоговых интегральных схем | 12 |
| 18-664 | Статус технологии ULSI и план развития системы на микросхемах и системы в упаковке | 12 |
| 18-721 | Усовершенствованный дизайн аналоговых интегральных схем | 12 |
| 18-723 | Проектирование и реализация ВЧ ИС | 12 |
| 18-725 | Проектирование усовершенствованной цифровой интегральной схемы | 12 |
| 18-726 | проектов в области проектирования интегральных схем: первый кремний | 12 |
| 18-762 | Моделирование цепей: теория и практика | 12 |
| 18-764 | Основы технологии и дорожная карта для систем на кристалле и систем в корпусах | 12 |
| 18-769 | Дизайн для технологичности в эпоху нанометров | 12 |
Курсы по специальным темам | ||
| 18629 | Специальные разделы по схемам | 12 |
| Названия тем: | Интегрированные микросистемы | |
| Моделирование и проектирование для обеспечения надежности — от технологий к приложениям | ||
| Разработка интегральных схем для систем беспроводной связи | ||
| 18729 | Специальные разделы по схемам | 12 |
| Названия тем: | Технология интегральных схем: системная интеграция 3D (с VeSFET) | |
| 18819 | Специальные разделы прикладной физики | 12 |
| Темы: | Помимо устройств и схем CMOS | |
Разработка компьютерного оборудования
| Курс | Единицы | |
|---|---|---|
| 15-740 | Компьютерная архитектура | 12 |
| 15-745 | Оптимизация компиляторов для современных архитектур | 12 |
| 15-843 | Параллельные вычисления | 12 |
| 18-600/18-613 | Основы компьютерных систем | 12 |
| 18-625 | Разработка мобильных платформ и серверов ULSI | 12 |
| 18-632 | Введение в аппаратную безопасность | 12 |
| 18-640 | Основы компьютерной архитектуры | 12 |
| 18-640ГЗ | Основы компьютерной архитектуры | 12 |
| 18-643 | Реконфигурируемая логика: технология, архитектура и приложения | 12 |
| 18-646 | Архитектура системы на кристалле с низким энергопотреблением | 12 |
| 18-663 | Аппаратные архитектуры для машинного обучения * (предлагается до весны 2019 г. ) | 12 |
| 18-667* | Проектирование интегрированных встраиваемых систем * (предлагается до осени 2015 г.) | 12 |
| 18-740 | Компьютерная архитектура | 12 |
| 18-742 | Компьютерная архитектура и системы | 12 |
| 18-743 | Энергосберегающие вычисления | 12 |
| 18-745 | Быстрое прототипирование компьютерных систем | 12 |
| 18-747* | Архитектура беспроводных устройств * (предлагается до осени 2019 г.) | 12 |
| 18-760 | СБИС CAD: логика в компоновку | 12 |
| 18-762 | Моделирование цепей: теория и практика | 12 |
| 18-765 | Тестирование цифровых систем и тестируемая конструкция | 12 |
| 18-765ПП | Тестирование цифровых систем и тестируемая конструкция | 12 |
Курсы по специальным темам | ||
| 18669 | Специальные разделы САПР I | 12 |
| Названия тем: | Информатика и биология: теория и практика | |
| 18869 | Специальные темы в САПР | 12 |
| Названия тем: | Статистический дизайн ИС | |
Науки о приборах и нанопроизводство
| Курс | Единицы | |
|---|---|---|
| 18-610 | Основы современных КМОП-устройств | 12 |
| 18-614 | Микроэлектромеханические системы | 12 |
| 18-615 | Производство микро- и наносистем | 12 |
| 18-616 | Нано-биофотоника | 12 |
| 18-617 | Устройства и системы памяти | 12 |
| 18-669 | Специальные темы в IST: микро/нано биомедицинские устройства | 12 |
| 18-712 | Элементы фотоники для систем связи | 12 |
| 18-715 | Физика прикладного магнетизма | 12 |
| 18-716 | Расширенный прикладной магнетизм | 12 |
| 18-817 | Прикладная физика: основы полупроводников и наноструктур | 12 |
| 24-615 | Микрофлюидика | 12 |
| 24-623 | Молекулярное моделирование материалов | 12 |
| 24-628 | Транспортировка и преобразование энергии в наномасштабе | 12 |
| 24-751 | Введение в механику твердого тела I | 12 |
| 27-710 | Квантовая механика материалов | 12 |
| 27-742 | Обработка и свойства тонких пленок | 12 |
| 27-770 | Электронные, магнитные и оптические свойства | 12 |
| 33-755 | Квантовая механика I | 12 |
| 33-759 | Введение в математическую физику I | 12 |
| 33-761 | Классическая электродинамика I | 12 |
| 33-783 | Теория твердого тела I | 12 |
Курсы по специальным темам | ||
| 18819 | Специальные разделы прикладной физики | 12 |
| Названия тем: | Применение литографии | |
| Введение в солнечные батареи: моделирование, анализ и проектирование | ||
| Устройства и технологии памяти | ||
| Производство микро- и наносистем | ||
| Нейронные технологии, сенсорика и стимуляция | ||
| Волны и приложения | ||
| Физические датчики, преобразователи и приборы | ||
| Антенны для беспроводной связи | ||
| Ультразвуковые устройства и приложения | ||
| Помимо устройств и схем CMOS | ||
Обработка сигналов и связь
| Курс | Единицы | ||
|---|---|---|---|
| 15-862 | Компьютерная фотография | 12 | |
| 16-725 | Анализ медицинских изображений | 12 | |
| 18-639 | Политики Интернета | 12 | |
| 18-650 | Политики беспроводных систем | 12 | |
| 18-690 | Введение в нейробиологию для инженеров | 12 | |
| 18-697 | Статистическое открытие и обучение | 12 | |
| 18-697СВ | Статистическое открытие и обучение | 12 | |
| 18-698 | Обработка нейронных сигналов | 12 | |
| 18-741 | Компьютерные сети | 12 | |
| 18-751 | Прикладные стохастические процессы | 12 | |
| 18-751СВ | Прикладные стохастические процессы | 12 | |
| 18-752 | Оценка, обнаружение и идентификация | 12 | |
| 18-752ПП | Оценка, обнаружение и идентификация | 12 | |
| 18-753 | Теория информации и кодирование | 12 | |
| 18-754 | Кодирование контроля ошибок | 12 | |
| 18-758 | Беспроводная связь | 12 | |
| 18-759 | Беспроводные сети | 12 | |
| 18-759ПП | Беспроводные сети | 12 | |
| 18-781 | Распознавание и понимание речи | 12 | |
| 18-781СВ | Распознавание и понимание речи | 12 | |
| 18-790 | Вейвлеты и методы мультиразрешения | 12 | |
| 18-791 | Методы анализа медицинских изображений | 12 | |
| 18-792 | Расширенная цифровая обработка сигналов | 12 | |
| 18-793 | Обработка изображений и видео | 12 | |
| 18-794 | Теория распознавания образов | 12 | |
| 18-795 | Информатика биоизображения | 12 | |
| 18-796ПП | Мультимедийные коммуникации: кодирование, системы и сети | 12 | |
| 18-797 | Машинное обучение для обработки сигналов | 12 | |
| 18-798 | Изображение, видео и мультимедиа | 12 | |
| 18-798ПП | Изображение, видео и мультимедиа | 12 | |
Курсы по специальным темам | |||
| 18799 | Специальные темы по обработке сигналов | 12 | |
| Названия тем: | Продвинутая лаборатория речи | ||
| Проектирование внедрения систем распознавания речи | |||
| Биометрическое распознавание | |||
| Теория алгебраической обработки сигналов | |||
| Наука о сетях: моделирование и выводы | |||
| Измерение сжатия и разреженная оптимизация | |||
| Познавательное видео | |||
| Расширенное машинное обучение | |||
| Крупномасштабные стохастические адаптивные системы | |||
| 18858 | Специальные темы в области коммуникаций | 6 | |
| Названия тем: | Телекоммуникационная политика в развивающихся странах | ||
| 18859 | Специальные темы в области коммуникаций | 12 | |
| Названия тем: | Связь и сетевое взаимодействие | ||
| Сетевое управление и контроль | |||
| Стохастическая геометрия для сетей связи | |||
| Новые темы в беспроводных сетях | |||
Беспроводные сети и мобильные системы: DARPA Spectrum Grand Challenge Edition ( предлагается до осени 2020 г. ) | |||
| Сетевая экономика и распределение ресурсов | |||
| 18882 | Специальные темы по энергетическим системам | 12 | |
| Названия тем: | Силовая электроника | ||
| Микросети и энергосистемы нового поколения | |||
| 18883 | Специальные темы по энергетическим системам | 6 | |
| Названия тем: | Разработка фотоэлектрических систем | ||
| 18898 | Специальные темы по обработке сигналов | 12 | |
| Названия тем: | Введение в науку о данных с приложениями к клиническим нейронным данным | ||
| Обработка графических сигналов и обучение | |||
| 18899 | Специальные темы по обработке сигналов | 6 | |
| Названия тем: | Прикладной анализ временных рядов | ||
| Данные и вывод (DI) | |||
| Прикладное машинное обучение (AML) | |||
| Приложения для обработки данных и управления рисками | |||
)
