Как подключить фотореле фр 601. Как подключить фотореле для автоматизации уличного освещения: схемы, инструкция, советы

Как правильно выбрать и установить фотореле для автоматического включения уличного освещения. Какие бывают схемы подключения фотореле к прожектору или светильнику. Где лучше разместить датчик освещенности. Как настроить порог срабатывания фотореле.

Что такое фотореле и как оно работает

Фотореле (также называемое сумеречным выключателем или датчиком освещенности) — это устройство для автоматического включения и выключения освещения в зависимости от уровня естественной освещенности. Принцип работы фотореле основан на изменении сопротивления фоточувствительного элемента при изменении интенсивности падающего на него света.

Основные компоненты фотореле:

• Фотоэлемент (фоторезистор, фотодиод или фототранзистор)
• Электронная схема обработки сигнала
• Исполнительное реле для коммутации нагрузки
• Корпус с креплением

Когда освещенность падает ниже заданного порога, сопротивление фотоэлемента увеличивается, что приводит к срабатыванию реле и включению подключенных светильников. При увеличении освещенности процесс происходит в обратном порядке.

Виды фотореле для уличного освещения

На рынке представлены различные модели фотореле, которые можно классифицировать по нескольким параметрам:

По способу монтажа:

• Накладные — крепятся на поверхность
• Встраиваемые — устанавливаются в монтажную коробку
• На DIN-рейку — для монтажа в электрощит

По типу фотоэлемента:

• С фоторезистором
• С фотодиодом
• С фототранзистором

По наличию регулировок:

• С фиксированным порогом срабатывания
• С регулируемым порогом
• С регулировкой задержки включения/выключения

При выборе фотореле следует учитывать требуемую мощность нагрузки, условия эксплуатации, необходимость регулировок и другие факторы.

Схемы подключения фотореле к уличному освещению

Существует несколько основных схем подключения фотореле для управления уличным освещением:

1. Прямое подключение

В этой схеме фотореле включается последовательно между источником питания и осветительными приборами:

• Фаза от сети подается на вход фотореле
• Выход фотореле подключается к фазному проводу светильников
• Нулевой провод идет напрямую к светильникам

Преимущество — простота подключения. Недостаток — нет возможности ручного управления.

2. Подключение через выключатель

Добавление выключателя позволяет при необходимости включать освещение вручную:

• Фаза подается на вход фотореле и на выключатель
• Выход фотореле и выключателя объединяются и подаются на светильники
• Ноль идет напрямую к светильникам

Это дает возможность включить свет до срабатывания фотореле.

3. Схема с возможностью отключения автоматики

Позволяет полностью отключить автоматическое управление:

• Используется двухклавишный выключатель
• Одна клавиша включает/выключает фотореле
• Вторая управляет освещением напрямую

Такая схема дает максимальную гибкость в управлении освещением.

Выбор места установки фотореле

Правильное размещение фотореле — важный фактор его корректной работы. При выборе места установки следует учитывать несколько моментов:

• Датчик не должен освещаться управляемыми светильниками
• Следует избегать попадания на датчик случайных источников света (фары автомобилей и т.п.)
• Желательно защитить фотореле от прямых солнечных лучей
• Датчик должен быть защищен от осадков и пыли
• Необходимо обеспечить доступ для обслуживания

Оптимальным вариантом часто является установка фотореле на стене дома под козырьком крыши. Это обеспечивает защиту от осадков и прямого солнечного света, а также удобство доступа.

Настройка и регулировка фотореле

Многие модели фотореле имеют возможность регулировки порога срабатывания и задержки включения/выключения. Это позволяет точно настроить работу устройства под конкретные условия:

Регулировка порога срабатывания

Обычно выполняется подстроечным резистором и позволяет задать уровень освещенности, при котором будет включаться свет. Настройка выполняется опытным путем — поворачивая регулятор, добиваются включения в нужный момент.

Настройка задержки

Задержка нужна для исключения ложных срабатываний от кратковременных изменений освещенности (например, света фар). Типичные значения — от нескольких секунд до нескольких минут.

При настройке фотореле важно учитывать сезонные изменения продолжительности светового дня и корректировать настройки при необходимости.

Альтернативы фотореле для автоматизации освещения

Помимо фотореле, для автоматизации уличного освещения могут использоваться и другие устройства:

Астрономическое реле времени (астротаймер)

Включает и выключает освещение по заданному расписанию с учетом времени восхода и захода солнца для конкретной местности. Преимущества:

• Не зависит от погодных условий
• Можно задать точное время работы
• Не требует установки внешнего датчика

Датчик движения

Включает освещение при появлении движущихся объектов в зоне действия. Подходит для подсветки входа, подъездных путей. Особенности:

• Экономия электроэнергии — свет горит только когда нужно
• Повышение безопасности — внезапное включение света отпугивает злоумышленников
• Требует правильного размещения для исключения ложных срабатываний

Умные системы освещения

Современные smart-системы позволяют гибко управлять освещением с помощью смартфона, комбинируя различные датчики и сценарии работы. Это дает максимум возможностей, но требует более сложного монтажа и настройки.

Советы по эксплуатации и обслуживанию фотореле

Для обеспечения долгой и надежной работы фотореле следует соблюдать несколько простых правил:

• Регулярно очищайте фотоэлемент от пыли и грязи
• Проверяйте надежность электрических соединений
• Контролируйте исправность управляемых светильников
• Корректируйте настройки с учетом сезонных изменений
• При выходе из строя заменяйте фотореле целиком

При правильном выборе, монтаже и обслуживании фотореле обеспечит надежную и экономичную работу уличного освещения на долгие годы.

Схема фотореле фр 601

С наступлением вечера вдоль городских улиц сами по себе зажигаются фонари, автоматизация этого процесса уже никого не удивляет. Сегодня фотосенсоры, управляющие уличным освещением, доступны не только коммунальным службам, но и рядовым владельцам загородных домов. Сделать своё жилище более комфортным и умным можно без особых финансовых затрат и электромонтажных навыков, надо только учесть несколько важных нюансов: знать схему подключения фотореле и правила работы с ним. Задача фотореле — включить осветительный прибор, когда во дворе становится сумеречно и выключить его с наступлением рассвета. В основе прибора — светочувствительный элемент фотодиод, газоразрядник, фототиристор, фоторезистор , который на свету изменяет свои характеристики.

Поиск данных по Вашему запросу:

Схема фотореле фр 601

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема фотореле ФР-602
• Фр 601 схема подключения
• Реле ФР 601 фото, серый, максимальная нагрузка 1100Вт, IP44, LFR20-601-2200-003 ИЭК. Фр 601
• Как самостоятельно сделать фотореле?
• Подключаем фотореле своими руками. Фр 601 схема подключения
• Схема фото реле IEK ФР-601 ИЭК

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить Фотосенсор (датчик света)?!

Схема фотореле ФР-602

Емкостное фотореле для уличного освещения — устройство, позволяющее включать или выключать лампы, используемые на дорогах, у подъездов и в парках. Их использование экономит электроэнергию и минимизирует неудобства для водителей, жильцов дома и простых прохожих. Работа основана на фоторезисторе или фотодиоде — полупроводниковых элементах, которые меняют свои параметры в зависимости от интенсивности освещения среды.

Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается. Установить фотореле своими руками несложно, важно лишь исключить прямое влияние регулируемого источника освещения и защитить устройство от неблагоприятного воздействия извне: влаги, прямых солнечных лучей, перепадов температуры.

Для устройств промышленного производства существует ряд стандартов, которым такие решения должны соответствовать: ГОСТ отечественные и IP международные. Добиться же того, чтобы самодельное фотореле было защищено от факторов внешней среды сложнее, хотя и теоретически возможно. Но для желающих установить подобное устройство у себя во дворе, около своего подъезда или гаража, лучше для начала рассмотреть предлагаемые на рынке решения — без владения нужными знаниями и опытом фотодатчик своими руками довести до рабочего состояния будет крайне сложно.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Различия касаются лишь максимального сечения подключаемых проводников: для модели она составляет 1,5 кв. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Принципиальная схема емкостного фотореле ФР как и его собрата легко повторяется даже при незначительных познаниях в электронике.

Особую актуальность создания самоделки приобретает при потребности в большом количестве устройств например, для организации автоматического включения и отключения освещения в зависимости от времени суток.

Для изготовления понадобятся такие детали, в скобках будут указаны обозначение на приведенной схеме и мощность:. Учитывая набор и суммарную стоимость деталей, а также наличие схемы, модель — довольно простое в исполнении решение.

К слову, многие детали из списка можно заменить на отечественные. По отзывам уже собиравших биполярный транзистор Q2 можно заменить встречающимся повсеместно КТБ, а стабилитрон 1N — тремя последовательно подключенными ДА или двумя ДД.

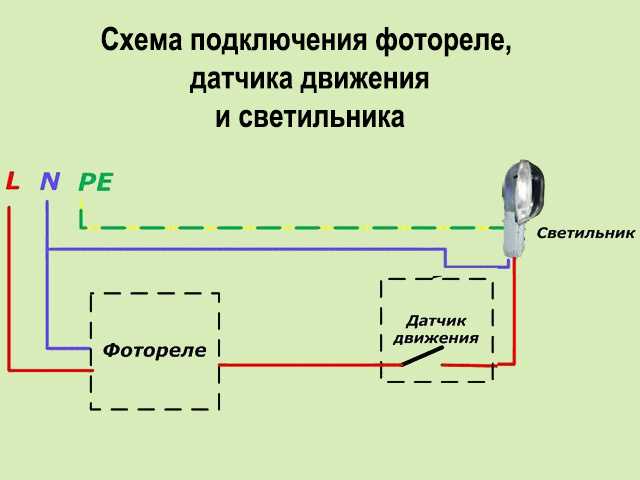

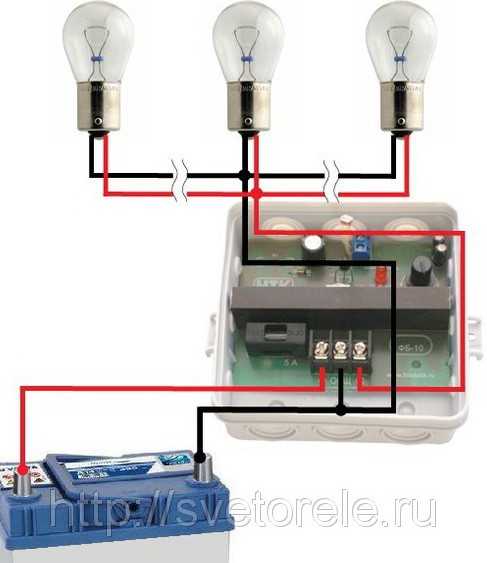

Схема подключения также не отличается особой сложностью. Рассмотрим, в чем минусы подобной схемы. Как ни странно, с технической стороны схема не уступает заводской при должной сноровке радиолюбителя. Разница будет ощущаться в реальной эксплуатации: заводское изделие имеет стандарт защиты IP44, что подразумевает пыле- и влагозащиту. Также заводские ФР и ФР имеют больший диапазон рабочих температур, а самодельная схема в мороз в декабре может перестать работать из-за одного-единственного некачественного соединения.

Среди аналогов данному устройству значатся ФРА — фотореле, схема которого более сложна для изготовления в домашних условиях, а также менее стабильна и долговечна при практическом использовании. Среди его преимуществ — больший диапазон рабочей яркости, составляющий от 1 до лк, что вчетверо превосходит конкурента. Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В.

Также фотодатчик является выносным, что позволяет установить сам регулятор внутри помещения и не беспокоиться о факторах окружающей среды. В целом, в своем классе модель не имеет равных и является лучшим фотореле — 12 вольт постоянного тока часто используются в качестве питания для подобных устройств.

Схема подключения устройства изображена на рисунке. Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги IP40 и довольно высокая потребляемая мощность.

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов.

Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится. Учитывая опыт эксплуатации фотореле в бытовых и промышленных условиях, наиболее стабильной и легко воспроизводимой в домашних условиях является модель ФР или ее менее мощная вариация ФР от компании AIK.

Они отлично показывают себя в различных режимах работы, имеют хороший запас долговечности и, что самое главное, обладают минимальной себестоимостью.

Кроме того, их сборка облегчается возможностью заменить многие зарубежные детали на дешевые отечественные аналоги. Оценка статьи:.

Фр 601 схема подключения

Фотореле ФР или как его ещё называют сумеречный выключатель предназначен для автоматического включения и отключения уличного и внутреннего освещения подсветски номера дома,подсветки фасадов зданий, освещения дворов и территорий,рекламных вывесок,подсветки витрин, световой рекламы и т. Фотореле ФР предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением В частотой 50 Гц. Для увеличения мощности управляемой нагрузки можно использовать схему подключения фотореле через пускатель модульный контактор. Не устанавливайте фотореле в слишком тёмном месте или под линией освещения. Элементы освещения, которые управляются фотореле не должны быть направлены на само фотореле.

Фотореле используется для того, чтобы в разное время суток Схема фотореле фр на 12В предполагает, что обычный транзистор и .. Уличное освещение фр включается, как только на улице становится темно.

Реле ФР 601 фото, серый, максимальная нагрузка 1100Вт, IP44, LFR20-601-2200-003 ИЭК. Фр 601

Если вы живете в частном доме и хотите хотя бы немного цивилизации, то наверняка в доме есть, пусть даже самодельный, водопровод, водоотвод, а так же различные вентиляционные трубы и отдушины. Зимы у нас холодные, а весной уровень грунтовых вод высокий. Компромисс можно найти с помощью так называемого греющего кабеля для труб, расположить трубу высоко, но подогревать её зимой греющим кабелем. Аналогично для вентиляции, отдушин. Этот резистант и выделяет тепло при пропускании через него тока. Достоинство такой схемы в том, что от бухты можно отрезать любой кусок греющего кабеля, и он будет греть. Производитель утверждает, что данный кабель еще и сам поддерживает температуру, регулируя свое сопротивление от окружающей температуры, и его даже можно никогда и не отключать. На самом деле, это не совсем так. Включенный в электросеть греющий кабель потребляет энергию даже летом, возможно меньше чем зимой, но все же значительно, с учетом нынешних тарифов.

Как самостоятельно сделать фотореле?

Емкостное фотореле для уличного освещения — устройство, позволяющее включать или выключать лампы, используемые на дорогах, у подъездов и в парках. Их использование экономит электроэнергию и минимизирует неудобства для водителей, жильцов дома и простых прохожих. Работа основана на фоторезисторе или фотодиоде — полупроводниковых элементах, которые меняют свои параметры в зависимости от интенсивности освещения среды. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

В предложенном здесь описании подключения фотореле, в качестве примера используется недорогой и, довольно распространенный в использовании сумеречный выключатель другое название фотореле ФР компании-производителя IEK. Это электротехническое изделие в настоящее время получило большую популярность в организации автоматического управления осветительными приборами.

Подключаем фотореле своими руками. Фр 601 схема подключения

Корпус фотореле выполнен из не поддерживающего горения пластика поликарбонат. Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент. В качестве коммутирующего нагрузку элемента использовано электромеханическое реле. Порог срабатывания фотореле устанавливается регулятором «LUX». Перейти в раздел. Скачать документы.

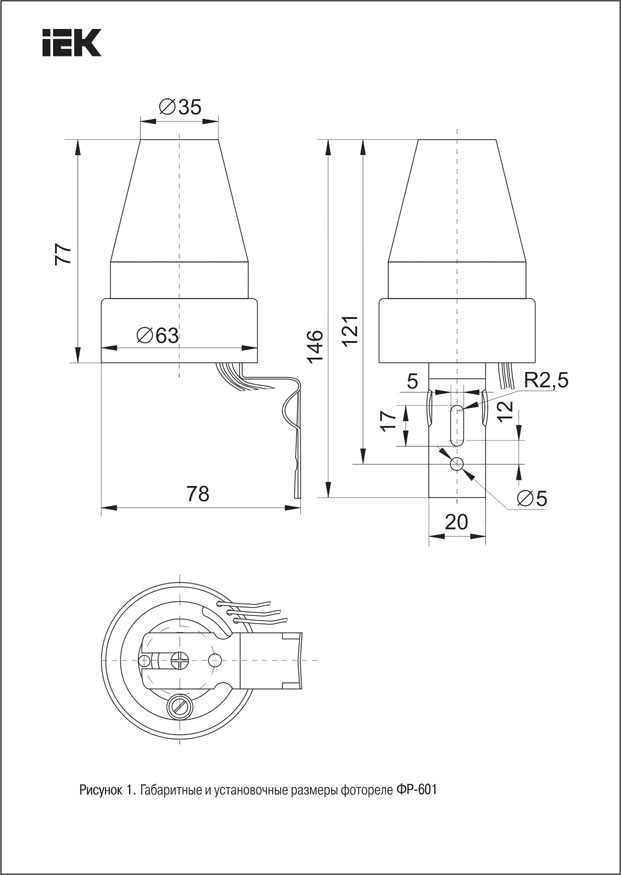

Схема фото реле IEK ФР-601 ИЭК

Фотореле ФР — изделие китайского производства с русским названием, предназначено для включения света, когда темно и его выключения, когда светло. Схема фотореле ФР срисованная с печатной платы показана на рис. Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Используя фотореле ФР как основу можно делать самые различные устройства другого назначения. Например, можно сделать таймер, который будет ограничивать время работы любого устройства или прибора, питающегося от сети, и подключенного к нему при условии потребления мощности не более W. На рисунке 2 показана схема реле времени, ограничивающего время работы нагрузки в пределах от 10 минут до минут. Запуск производится внешней кнопкой, при нажатии которой подается питание через неё как на схему реле времени, так и на нагрузку. Затем после отпускания этой кнопки идет отсчет установленного переменным резистором, времени.

Фотореле ФР автоматизирует включение освещения в тёмное время суток Теги: схема подключения фотореле уличного освещения, сумеречный.

Устройство эксплуатируется в электрических сетях переменного тока вольт частотой 50 герц. Принцип действия реле прост: при затемнении происходит срабатывание фотодатчика, контакты в схеме замыкаются, вспыхивает лампа или несколько ламп. При увеличении освещенности контакты, соответственно, размыкаются, свет автоматически отключается. Это позволяет манипулировать освещением по мере необходимости.

Одна из самых раздражающих вещей в Интернете — автоматический запуск воспроизведения видео в Одноклассниках, особенно если на компьютере не выключен звук. Кроме этого, если у вас ограничен трафик, такая функциональность быстро его съедает, а для с.. Межкомнатная шпонированная дверь, файн-лайн шпон. Шпонированная дверь представляет собой деревянный каркас по бокам, сотовый картонный заполнител внутри, обшивка пресованный картон с рисунком. Светодиодный фонарь отличается большой яркостью до метров , экономичностью несколько часов работы от одной зарядки аккумулятора , есть регулировка угла рассеивания светового потока, несколько режимов освещения включая режим SOS.

В статье рассмотрим вопросы монтажа и подключения датчика освещенности. Также приведены электрические схемы наиболее популярных моделей датчиков света.

Для контроля работы многих электрических приборов необходимы специальные контроллеры, которые отвечают за точность и правильность их работы. Предлагаем рассмотреть, как подключить простое уличное фотореле, что это такое и его принцип работы. Чувствительное фотореле на симисторе ГОСТ Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т. Фотореле предлагают различные преимущества по сравнению с механическими реле времени:.

Фотореле ФР — изделие китайского производства с русским названием, предназначено для включения света, когда темно и его выключения, когда светло. Схема фотореле ФР срисованная с печатной платы показана на рис. Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Используя фотореле ФР как основу можно делать самые различные устройства другого назначения.

Как подключить фотореле и прожектор — Нижний Новгород, ТЦ Мега, Арзамас, Бор, Неклюдово, Дзержинск, Кстово, Богородск

• Электрон
• О компании
• org/ListItem»> Блог
• Просмотр поста

20 октября 2020

Рекомендуем вам посмотреть новое видео от KonstArtStudio.

В видеообзоре рассказываем, как подключить прожектор через фотореле с датчиком освещенности. Разберем два способа подключения: прямой и через клавишный выключатель.

Что такое фотодатчик и как он работает?

Устройство представляет собой фотоэлемент, который в зависимости от модели бывает выносным или встраиваемым. Фотодатчик чувствителен к уровню освещенности и автоматически включает свет, если на улице или в помещении недостаточно светло. Порог срабатывания задается производителем, но для некоторых моделей это можно сделать самостоятельно.

Область применения и выбор фотореле

Как правило, фотореле используют для включения внешнего освещения дома, подсветки фасада здания, рекламных билбордов и т.д.

Для домашнего использования лучше выбирать реле с выносными датчиками для монтажа в электрощит на DIN-рейку. Как правило, у таких моделей можно отрегулировать порог срабатывания, что проще сделать прямо в щите. Для реле подойдет датчик с проводом любой длины, который при необходимости можно нарастить и вывести в нужное место. Если настраивать реле необязательно, то можно использовать модели, которые крепятся на стену или столб.

Подключение напрямую

В этом случае фазный проводник от автоматического выключателя проводится к реле, а уже через него к прожектору. Нулевой проводник подключается к источнику освещения через нулевую шину. Таким образом, прожектор будет включаться и выключаться автоматически, повлиять на это нельзя.

Подключение через выключатель

Этот способ позволяет управлять нагрузкой самостоятельно. Если с наступлением темноты прожектор автоматически включается, но вам это не нужно, его можно отключить вручную, нажав на выключатель.

Схема схожа с предыдущей и выглядит следующим образом: фазный проводник от автоматического выключателя проходит к реле, а уже от него к источнику освещения через выключатель. Такой способ подразумевает возможность только выключения вручную источника освещения.
Если прожектор необходимо наоборот включить до того, как станет темно, то фазный проводник нужно провести от автоматического выключателя в обход самого реле. Сделать это можно с помощью распайки. Схема дает возможность только включать свет, нажав на выключатель.
Чтобы прожектор можно было и включать, и выключать вручную, необходимо использовать двухклавишный выключатель.

Есть комментарии относительно видео? Хотите предложить интересную идею о новом сюжете? Пишите на почту blog@el. ru

Купить товары

362,⁰⁰ ₽

325,80 ₽при заказе на сумму от 15 000 ₽

518,⁰⁰ ₽

466,20 ₽при заказе на сумму от 15 000 ₽

473,⁰⁰ ₽

425,70 ₽при заказе на сумму от 15 000 ₽

140,⁰⁰ ₽

126,00 ₽при заказе на сумму от 15 000 ₽

147,⁹⁰ ₽

133,11 ₽при заказе на сумму от 15 000 ₽

1 986,⁰⁰ ₽

1 787,40 ₽при заказе на сумму от 15 000 ₽

1 953,⁰⁰ ₽

1 757,70 ₽при заказе на сумму от 15 000 ₽

475,⁰⁰ ₽

427,50 ₽при заказе на сумму от 15 000 ₽

111,³⁰ ₽

100,17 ₽при заказе на сумму от 15 000 ₽

193,²⁰ ₽

173,88 ₽при заказе на сумму от 15 000 ₽

345,⁰⁰ ₽

310,50 ₽при заказе на сумму от 15 000 ₽

833,⁰⁰ ₽

749,70 ₽при заказе на сумму от 15 000 ₽

338,⁰⁰ ₽

304,20 ₽при заказе на сумму от 15 000 ₽

483,⁰⁰ ₽

434,70 ₽при заказе на сумму от 15 000 ₽

269,⁰⁰ ₽

242,10 ₽при заказе на сумму от 15 000 ₽

299,⁰⁰ ₽

269,10 ₽при заказе на сумму от 15 000 ₽

1 522,⁰⁰ ₽

1 369,80 ₽при заказе на сумму от 15 000 ₽

492,⁰⁰ ₽

442,80 ₽при заказе на сумму от 15 000 ₽

335,⁰⁰ ₽

301,50 ₽при заказе на сумму от 15 000 ₽

458,⁰⁰ ₽

412,20 ₽при заказе на сумму от 15 000 ₽

660,⁰⁰ ₽

594,00 ₽при заказе на сумму от 15 000 ₽

203,⁰⁰ ₽

182,70 ₽при заказе на сумму от 15 000 ₽

1 052,⁰⁰ ₽

946,80 ₽при заказе на сумму от 15 000 ₽

1 198,⁰⁰ ₽

1 078,20 ₽при заказе на сумму от 15 000 ₽

104,⁵⁰ ₽

96,00 ₽при заказе на сумму от 15 000 ₽

104,¹⁰ ₽

96,50 ₽при заказе на сумму от 15 000 ₽

398,⁰⁰ ₽

398,00 ₽при заказе на сумму от 15 000 ₽

278,⁰⁰ ₽

278,00 ₽при заказе на сумму от 15 000 ₽

256,⁰⁰ ₽

230,40 ₽при заказе на сумму от 15 000 ₽

362,⁰⁰ ₽

325,80 ₽при заказе на сумму от 15 000 ₽

835,⁰⁰ ₽

751,50 ₽при заказе на сумму от 15 000 ₽

Интернет-магазин

Обработка заказов

ежедневно 8:00—20:00 (МСК)

Доставка

с понедельника по субботу 9:00—18:00 (МСК)

Контакты

Для физических лиц:
8 800 550-52-50
shop@el. ru

Для юридических лиц:
[email protected]

Магазины и отделы оптовых продаж

• Магазины
• Отделы оптовых продаж

Показать все

Фотореле для уличного освещения: выбор, схемы установки

Второй метод сборки

Имеется и несколько иной метод. Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

• устройство Q6004LT;
• фотодиод;
• обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

• Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
• Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
• Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
• Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Вопрос – ответ

Вопрос: Погасла лампа после нескольких часов работы прибора.

Ответ: Возможно, перегорела лампа или сгорел предохранитель. Необходимо учитывать пусковые токи. Прибор использовать с меньшей нагрузкой. Придется приобретать более мощный прибор.

Вопрос: Установил проверенный ФР-16 А, через сутки перестал работать. Свет горит все время, днем светодиод гаснет.

Ответ: Очевидно, проходящий ток превысил номинальный, и контакты залипли. Сам прибор должен быть исправен. Замените реле на более мощное (24 вольта). Ставьте автовключатель. Учитывайте пусковые токи.

Вопрос: Лампа освещения постоянно мигает.

Ответ: Неправильно установлен прибор. Он ловит свет от светильника. Установите его в другом месте, где на него не будет попадать свет.

Вопрос: Летом все работало, выпал снег, и прибор стал произвольно включаться и отключаться.

Ответ: Фотореле ловит отражающийся свет от снега. Подложите оцинкованную пластину под окошко сенсора.

Вопрос: Почему прибор срабатывает на свет фар автомобилей?

Ответ: Подобным образом срабатывают модели, не обладающие задержкой выключения (ФР-2Э, ФР-7А, ФР-8А, ФБ-2, ФБ-5). Если установить сенсор выше (уровень 2 этажа) все будет работать нормально. Настройка при этом должна быть не менее 20 ЛК.

Вопрос: Нужно чтобы свет включался раньше.

Ответ: Немного отведите фотосенсор от светового окна. Получая меньше света, он будет срабатывать раньше.

Вопрос: В прибор попала вода.

Ответ: Самая распространенная ошибка при установке прибора. У гермопыльника по диаметру, обрежьте кольцо. Отверстие для провода должно быть меньше его диаметра в два раза. Тогда плотность в этом месте увеличится, не давая проникать влаге.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

1. Подсчет расхода материалов.
2. Выбор осветительных приборов и метода их установки.
3. Определение способа прокладки электропроводки.
4. Подготовка рабочего пространства.
5. Укладка проводов.
6. Установка опорных конструкций.
7. Подключение освещения улицы.
8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
3. Светильники следует установить так, чтобы они не ослепляли соседей.
4. Современным требованиям отвечают только медные провода.
5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
7. Все светильники следует заземлить.

Юрий

Подключение и настройка

Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.

Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.

На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.

Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.

Как настроить фотореле для уличного освещения

Процедура настройки позволяет отрегулировать чувствительность устройства, задать желаемый порог срабатывания при определенных условиях. Выполнять настройку следует после подключения фотореле и соединения всех проводов. Если перевернуть прибор, на нижней стороне можно обнаружить пластиковый регулятор в виде поворотного диска. Рядом находятся стрелочки, показывающие, в какую сторону надо повернуть для увеличения или уменьшения чувствительности фотореле. Обычно поворотом по часовой стрелке параметр увеличивают, а вращая регулятор против часовой стрелки — уменьшают.

Настройку следует производить в вечернее время, при наступлении сумерек. Изначально регулятор надо установить на минимальную чувствительность, повернув диск максимально влево. Когда сумерки станут настолько плотными, что наступит пора включать фонари, производят медленное и плавное вращение диска до момента срабатывания датчика. Как только происходит автоматическое включение уличного освещения, вращение прекращают и оставляют регулятор в таком положении. Настройку можно повторить на следующий день или в более позднее время для уточнения или дополнительной регулировки параметров фотореле.

Подключение фотореле к светодиодному прожектору

Самой доступной и понятной для пользователей схемой подсоединения является прямой монтаж к сети электроснабжения. На прибор обязательно необходимо подать 220В, то есть фазу и ноль.

Все провода этого устройства, как правило, окрашены в разный цвет.

Это важно. По паспорту, который прилагается к фотореле, нужно определить вход фазы подключения и выход на светильник

В этом плане следует выделить такую закономерность:

• ноль: синий провод;
• входная фаза: коричневый провод;
• выход на прожектор: красный провод.

На проводе, осуществляющем выход на нагрузку, фаза возникает лишь в момент срабатывания прибора. Ее нужно заводить непосредственно в сам прожектор.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Основные виды

Датчики света могут сопрягаться с другими устройствами автоматики. Это существенно расширяется функциональные возможности моделей и делает их более востребованными у потребителей. Выделяют устройства с:

• Таймером. Такие модели позволяют не только отрегулировать уровень освещенности, при котором они срабатывают, но и установить временные рамки. В таком случае фотореле будет срабатывать в установленном пользователем временном интервале;
• Датчиком движения. Оптимальный вариант для оптимизации расходов. Такие устройства монтируются вблизи пешеходных дорожек и на придомовой территории, по которой периодически перемещаются люди либо движется транспорт. Датчик дневного света срабатывает, если в зоне действия оказывается крупный объект. Как следствие, в темное время суток в месте расположения прибора будет всегда темно, но как только на площадку заедет автомобиль или залетит птица, устройство сработает, и освещение включится;
• Программируемыми настройками. Подобные устройства имеют самое сложное техническое оснащение. Они позволяют выполнить настройку режима работы в различных временных интервалах. Возможно регулирование не только в пределах суток, но и недель, месяцев или определенного сезона. Они также срабатывают при наличии движения в выбранной зоне.

В зависимости от исполнения датчики могут быть:

• Инфракрасными. Прибор срабатывает при попадании в зону действия объекта, нагретого до определенной температуры. Они комплектуются инфракрасными детекторами. В процессе эксплуатации могут возникнуть трудности, если в зоне действия устройства окажется домашнее животное;
  Акустическими. Такие устройства реагируют на звук. Для включения прибора должен раздаться громкий звук или скрип;
• Микроволновыми. Устройства относятся к датчикам активного типа. В процессе эксплуатации они формируют волны в определенном микроволновом диапазоне, а затем принимают их обратно. При наличии разницы происходит замыкание/размыкание цепи с последующим включением/выключением устройства;
• Ультразвуковыми. По принципу своей работы они сопоставимы с моделями микроволнового типа. Однако делая выбор в пользу подобного варианта следует помнить, что они могут оказывать некоторое влияние на домашних животных наличие ультразвука способно повлиять на их поведение;
• Комбинированными. Некоторые модели реагируют сразу на несколько воздействующих факторов. По уровню надежности они существенно превосходят все перечисленные выше разновидности, но при этом обходятся намного дороже.

К реле нового поколения относятся астрономические датчики. Они позволяют проконтролировать работу осветительных приборов, но работают по другому принципу. В состав таких устройств входит микрокомпьютер, которые позволяет настроить работу прибора в зависимости от его места установки. При настройке прибора вбиваются данные GPS конкретного населенного пункта. Подобные устройства автоматические определяют время включения ламп освещения. Это полностью исключает возможность ложного срабатывания, характерного для фотоэлементов. Кроме того, они способны сохранять работоспособность в любую погоду.

Как подключить фотореле уличного освещения к фонарику

С помощью фотореле удобно управлять освещением на улице. Устройство практично и имеет простую схему подключения. При этом приборы уличного освещения будут работать в требуемом режиме.

Содержание

• 1 Фотореле и принцип его работы

  • 1.1 Освещение: применение фотореле

  • 1. 2 Технические характеристики фотореле

• 2 Типы устройств

  • 2.1 Производители

  • 2.2 Фотореле ИЭК ФР-601, 602, 606, 603: сравнение и характеристики

• 3 Как подключить прибор к уличному фонарю: схемы и принципы

  • 3.1 Фотореле на цепи

  • 3.2 Подключение

• 4 Сборка и подключение фотоэлемента своими руками

  • 4.1 Компоненты

  • 4.2 Схема

  • 4.3 Сборка и установка

• 5 Операция освещения

  • 5.1 Неисправности фотореле и их устранение

• 6 Преимущества и недостатки

  • 6.1 Видео: принцип выбора и работы фотореле

Фотореле и принцип его действия

Эффективное устройство позволяет контролировать затраты электроэнергии, управлять освещением в необходимом режиме. Фотоэлементы используются для своевременного включения и выключения уличных фонарей, что немаловажно для частных домов. Для этого в устройстве предусмотрен светочувствительный датчик. Элемент подключается к цепи питания. При попадании световых лучей датчик становится изолятором, и устройство проводит электричество к осветительному прибору в темное время суток. Так работает фотореле, отключая свет при дневном свете и включая при отсутствии солнечного света.

Компактное фотореле имеет простую конструкцию

Освещение: применение фотореле

Устройство управления освещением используется в частных домах, размещается на фонарях вдоль дорожек или возле входной двери. В парке, большом дачном участке и других просторных территориях также используют фотоэлементы. Прибор удобен для освещения парковок, дворов, рекламных конструкций и зоны видимости камер наружного наблюдения. Во всех случаях создается автоматизированная система, включающая свет с наступлением темноты. Это экономит электроэнергию и обеспечивает комфортность нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитываются его характеристики. Производители выпускают обширный ассортимент устройств, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами. Поэтому при выборе стоит обратить внимание на следующие характеристики фотореле:

• вес и габариты устройства;
• температурные ограничения при эксплуатации;
сектор ответа
• ;
• мощность и энергопотребление;
частота сети
• для работы;
• номинальное напряжение для источника питания.

Приборы также делятся по типу переключаемых ламп. Простые модели часто рассчитаны на работу с обычными лампами накаливания или галогенными приборами. Для других вариантов светильника следует подобрать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Типы устройств

Фотореле широко используются в различных областях и в зависимости от этого устройства делятся на несколько типов. Для частного использования удобно фотореле со встроенным фотоэлементом. Они представляют собой единый блок, который закрепляется на улице. А также надежные и более функциональные модели, в которых есть встроенный фотоэлемент и таймер. В этом случае есть возможность управлять освещением по заданному временному режиму.

Пульт дистанционного управления прост в использовании.

Практические устройства могут управлять порогом. Модели с дистанционным управлением для удобного управления освещением. Эти виды являются базовыми, но есть варианты, предназначенные для работы в суровых и тяжелых условиях, например, на севере.

Приборы с датчиком движения/присутствия могут экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения освещение выключается.

Производители

Качественные датчики света выпускаются производителями многих стран мира. При выборе стоит учитывать, что устройства отличаются номинальным напряжением питания. Оптимальные устройства, подключенные к сети в 220 в.

Основные марки:

• «Рубеж»;
• ЭКФ;
• ТДМ
• ИЕК;
• Гороз;
• Фибен

Стоимость приборов определяется типом чувствительного элемента, входящего в конструкцию. Эта деталь является наиболее ценной и обеспечивает качественную работу устройства. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле ИЭК ФР-601, 602, 606, 603: сравнение и характеристики

Производитель ИЭК выпускает обширную линейку датчиков освещенности, отличающихся внешним видом, характеристиками и другими параметрами. По данным таблицы легко сравнить популярные модели.

Модели фотореле различаются по форме и внешнему виду. Эти четыре варианта оптимальны для управления уличным освещением и отличаются простой схемой подключения. Устройства устанавливаются снаружи, но есть модели для монтажа внутри. При этом на улице только датчик.

Как подключить прибор к уличному фонарю: схемы и принципы

При подключении простого прибора необходимо ознакомиться с его конструкцией. Основным элементом является фотодиод, который может располагаться снаружи или внутри корпуса. В первом случае датчик монтируется на улице, а электронный блок подключается к электрощиту в помещении. При внутреннем расположении чувствительной части устройство монтируется на улице.

Устройство небольшое и легко монтируется.

Знание конструктивных особенностей устройства позволяет максимально эффективно подключить его к фонарю. Поэтому важно определиться с типом фотореле, приобрести качественное устройство, выбрать схему, а затем приступать с подключением датчика.

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельный монтаж устройства. На электрической схеме фотодиод представлен в виде графического обозначения, представляющего собой треугольник на оси симметрии со стрелками, направленными вверх и вниз. На простых схемах устройство может быть обозначено в виде круга или прямоугольника с надписью «FR».

Стрелки на схеме символизируют отражение света.

Соединение

Кронштейн с устройством устанавливается в затененном месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места нужно узнать количество светильников, для которых необходим контроль. На один источник света монтируется одно фотореле. Если используется большое количество источников света, лучше всего использовать контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Подключение одной лампы очень простое.

В конструкцию устройства могут быть включены клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета подключается к соответствующему проводу светильника и цепи питания. Если клемм нет, установите распределительную коробку. Корпус устройства должен быть защищен от влаги и атмосферных осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Сборка и подключение фотоэлемента своими руками

Создайте простое устройство для управления освещением, просто сделайте это сами. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Комплектующие

Для сборки необходимо подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

• фоторезистор;
Устройство
• Q6004LT;
Резистор обычного типа
• .

Схема подключения и подключения устройства проста и включает минимум деталей. Устройство при этом получает питание от сети 220 В, а принцип работы заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

Схема

Сборка простого датчика освещенности предполагает определение уровня мощности и характеристик устройства. Предварительно составьте схему соединений и подключений к светильнику. Чтобы использовать одно фотореле для нескольких источников света, необходимо использовать контроллер.

Простая схема требует минимальных знаний в области электричества

Сборка и установка

В этой схеме нет источника питания, что делает процесс сборки простым. Уровень мощности можно увеличить за счет использования устройства с более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор сопротивлением 40 кОм.

Использование мощного устройства Q6004LT позволяет подключать к собранному устройству нагрузку мощностью до 500 Вт. А использование в схеме дополнительного радиатора позволит увеличить мощность до 750 Вт. В дальнейшем можно применить квадрак, который будет иметь рабочие токи 6, 8, 10 или 15 А.

Эксплуатация освещения

При эксплуатации системы освещения, в которой присутствует фотореле, важно обеспечить надежность корпуса устройства. В противном случае атмосферные осадки приведут устройство в негодность, а управление освещением будет невозможно. Поэтому важно выбрать качественное фотореле с надежным корпусом, защищающим электрические элементы от климатических воздействий.

Фотореле позволяет создать красивую подсветку

При установке обязательно соблюдать правила работы с электроприборами. Это позволяет избежать травм. В результате легко создать надежную и экономичную систему уличного освещения.

Для регулировки датчика освещенности используйте специальный регулятор, расположенный в нижней части устройства. Средняя позиция оптимальна, но можно повысить эффективность. Настройка зависит от личных предпочтений. Например, с максимальным фотоэлементом он сработает в начале заката и включится свет.

Неисправности фотореле и их устранение

Правильно подобранный датчик обеспечит комфортное управление освещением, но иногда возникают и неисправности. Одной из самых распространенных является ситуация, когда свет на улице включается в дневное время суток. Возможная причина кроется в том, что некоторые объекты препятствуют солнечному свету, либо создавая тень, либо обеспечивая поток света.

Фотореле, устанавливаемое над светильником

Для корректной работы необходимо установить датчик над осветительным прибором. Свет от фонарика не должен падать на устройство. Попадание воды внутрь датчика может вызвать самые разные проблемы, например, поломку, мигание элемента. В этом случае нужно заменить устройство на новое, но обязательно учитывать надежность и герметичность корпуса, выбирать место.

Преимущества и недостатки

Фотореле удобно для различных объектов, требующих управления освещением. Устройство позволяет экономить электроэнергию, отключая лампы в нужный момент. Это основное преимущество товара. А также стоит учесть и простоту монтажа, возможность подключения нескольких светильников к одному датчику и простоту эксплуатации. Наличие таймера и датчика движения делает устройство более функциональным. Во время использования датчик не требует постоянного внимания. Чтобы получить все преимущества, важно правильно установить фотореле и выбрать качественный элемент.

Устройство с таймером очень удобно

Фотореле — элемент цепи электрического освещения на улице. Поэтому при подключении требуется правильная установка. В противном случае будут неисправности, поломки и неполадки, которые приведут к дополнительным затратам. А еще важно подобрать фотодатчик, соответствующий характеристикам светильников и требуемому уровню функциональности.

Видеорекомендации позволяют более эффективно освоить особенности выбора и эксплуатации фотореле. В следующем видео показано простое устройство, эффективное для частного использования.

Видео: принцип выбора и работа фотореле

Управление освещением с помощью фотореле — эффективный способ снижения энергопотребления на уличное освещение или другие объекты. Датчик, параметры которого соответствуют потребностям, прост в установке и имеет ряд преимуществ. Знание принципа работы устройства позволит сделать правильный выбор.

Цифровой счетчик Shimpo серии DT-601CG

Если вы хотите узнать больше о

Свяжитесь с нами по телефону:

(65) 6749 9697

[email protected]

Модули цифровых счетчиков Shimpo DT-601CG разработаны как функциональные модули двунаправленного арифметического контроля с цифровым счетчиком. любой промышленный пол. Эта универсальная цифровая панель предназначена для удовлетворения потребностей в прочном счетчике с водонепроницаемой и влагонепроницаемой линией автоматизации продуктов питания, напитков и фармацевтических препаратов. При подключении цифрового счетчика Shimpo серии DT-601CG к совместимому линейному датчику с различными типами ввода/вывода вы можете получить импровизированную схему для адаптации к широкому диапазону измерительных сред (аналоговый выход и вход линейного приемника не являются обязательными).

Ваши инвестиции в цифровой счетчик Shimpo серии DT-601CG позволят вам иметь универсальный и надежный счетчик/контроллер для подсчета и отображения групп предметов, таких как картонные коробки, банки, бутылки и т. д., а также позволит поправочный коэффициент для суммирования линейных единиц . DT-601CG стандартно поставляется с входом NPN для подключения совместимых датчиков NPN. Практичный DT-601CG обеспечивает подачу питания на датчики, устраняя необходимость в отдельном источнике питания. Тревожные выходы NPN и фотореле также входят в стандартную комплектацию. Цифровой счетчик Shimpo DT-601CG высоко ценится в производственной линии по розливу напитков и соусов, упаковке пальмового масла и косметической компании.

Панельный счетчик Shimpo DT-5TXR Характеристики:

• Возможность двунаправленного и группового подсчета устраняет необходимость в нескольких счетчиках. универсальная и экономичная функция как одна единица измерения всего.
• Широкий диапазон счета (от -999 999 до +999 999) позволяет использовать его в различных приложениях, что идеально подходит для подсчета быстро движущихся деталей
• Полностью масштабируемый — может преобразовывать значения процесса в линейные единицы
• Обеспечивает напряжение постоянного тока для питания различных датчиков; снижает стоимость за счет отказа от отдельного источника питания
• Подходит для широкого диапазона входных напряжений; устраняет необходимость складирования двойных блоков и/или дополнительных трансформаторов
• Процесс подсчета можно легко наблюдать на расстоянии с помощью большого 6-разрядного светодиодного дисплея
• Выбираемая десятичная точка обеспечивает очень высокое разрешение, вплоть до 1000-й цифры
• Резервное копирование памяти экономит время при сбое питания (важные настройки сохраняются в памяти)
• Автоматический или ручной сброс позволяет пользователю или блоку управления выполнять сброс
• Соответствие директиве RoHS.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Цифровой счетчик Shimpo серии DT-601CG Руководство по размещению заказа:

Модель	DT-601CG Панельный дисплей-счетчик с входом NPN, аварийными NPN/релейными выходами, питание 100–240 В перем. тока
Тип счетчика	Двунаправленный, партия
Диапазон отображения	-999 999 – +999 999
Разрешение	0, 0,0, 0,00, 0,000 (по выбору)
Дисплей	6 цифр, светодиод, высота 0,56 дюйма (14,2 мм)
Вход	Импульсный вход NPN с открытым коллектором
Выход	2 выхода NPN, 2 релейных выхода фото МОП
Характеристики входного сигнала	Минимум 10 мА или сухой контакт
Источник питания датчика	12 В пост. тока (макс. 100 мА)
Требуемая мощность	85–264 В переменного тока, 50/60 Гц
Потребляемая мощность	2 Вт
Температура окружающей среды	32–113 °F (0–45 °C)
Размеры	3,46 дюйма x 3,78 дюйма x 1,89 дюйма” (88 х 96 х 48 мм)
Вес изделия	0,55 фунта (250 г)
Вес упаковки	1,05 фунта (476 г)
Гарантия	2 года
Принадлежности в комплекте	Монтажные скобы (прикреплены к блоку), резиновая прокладка, лист с наклейками с единицами измерения



Цифровой счетчик Shimpo DT-601CG Руководство по заказу аксессуаров:

Датчики приближения	БИ2-С12	NPN (нормально разомкнутый) выходной сигнал, частота 1,5 кГц, светодиодная индикация, кабель длиной 6,5 футов (2 м), расстояние срабатывания 0,08 дюйма (2 мм), рейтинг NEMA 6 (IP67)
	МКС-3109	Выход NPN (NO,NC), частота 300 Гц, расстояние срабатывания 0,32 дюйма (8 мм), кабель длиной 6,5 футов (2 м), степень защиты NEMA 6 (IP67), для использования в зонах с высокой вибрацией
Световозвращающие фотодатчики	МКС-625	Фотодатчик с NPN-выходом, активирующая частота 250 Гц, кабель длиной 10 футов (3 м) Рабочий диапазон от 1 до 3 футов (от 25 до 914 мм)
	МКС-655	Фотодатчик с NPN-выходом, частота активации 333 Гц, светодиодный индикатор состояния, кабель 10 футов (3 м), NEMA 4 (IP65), рабочий диапазон от 1 до 3 футов (от 25 до 914 мм) для активации на свету или в темноте.
	ЛС-С50МЛР	Лазерный датчик с выходами NPN/PNP (NO,NC), частота 1,5 кГц, светодиодная индикация, 6 футов (1,8 м) с быстроразъемным соединением, класс защиты NEMA 6 (IP67)



Запросить предложение

Запросить предложение

Пожалуйста, заполните форму ниже, чтобы получить дополнительную информацию.

Фотореле

Toshiba 1-Form-B расширяет область применения благодаря самому высокому в отрасли[1] номинальному току во включенном состоянии

TOKYO—(BUSINESS WIRE)— Toshiba Electronic Devices & Storage Corporation («Toshiba») выпустила «TLP4590A», фотореле 1-Form-B (нормально замкнутое) в корпусе DIP6 с ведущим в отрасли ^[1] 1,2 А с повышенным номинальным током во включенном состоянии и номинальным напряжением на выходных клеммах 60 В в выключенном состоянии. Массовые отгрузки начинаются сегодня.

Toshiba: TLP4590A, фотореле 1-Form-B (нормально замкнутое) в корпусе DIP6 с лучшим в отрасли повышенным номинальным током 1,2 А во включенном состоянии. (Графика: Business Wire)

Номинальный ток во включенном состоянии 1,2 А является самым высоким в отрасли ^[1] , что на 140 % выше, чем у текущего продукта Toshiba, TLP4176A ^[2] . Максимальная рабочая температура 110 ℃ облегчает создание конструкций с температурным запасом, необходимым для применения в системах отопления, вентиляции и кондиционирования воздуха (HVAC), системах безопасности и оборудовании систем автоматизации зданий, где многие реле 1-Form-B использовал. TLP4590A также имеет напряжение изоляции (мин.) 5000 В (среднеквадратичное значение), что позволяет использовать его в оборудовании, требующем высоких характеристик изоляции.

[1] Для фотореле (1-Form-B), у которых номинальное напряжение на выходной клемме в выключенном состоянии составляет 60 В, согласно опросу, проведенному Toshiba (по состоянию на 11 мая 2021 г.).
[2] 2.54SOP4 упаковка

Приложения

• ОВКВ
• Системы безопасности
• Системы автоматизации зданий
• Промышленное оборудование (программируемые логические контроллеры, интерфейсы ввода-вывода и различные датчики и т. д.)
• Замена механических реле

Характеристики

• 1-Форма-Б
• Самый высокий в отрасли ^[1] Номинальный ток во включенном состоянии: I _ВКЛ = 1,2 А
• Малый пакет: DIP6
• Высокая рабочая температура: T _opr (макс.) = 110 ℃

Основные характеристики

(@T a =25℃)
Номер части		TLP4590A
Контакт		1-Форма-Б
Упаковка		DIP6
Абсолютные максимальные значения	Напряжение на выходной клемме в выключенном состоянии В ВЫКЛ (В)	60
	Ток во включенном состоянии I ON (A)	1,2
	Рабочая температура T opr (℃)	от -40 до 110
Ток светодиода триггера I FC макс. (мА)		2
Сопротивление в открытом состоянии R ON макс (Ом)		0,6
Ток в выключенном состоянии I ВЫКЛ макс. (мкА)		10
Выходная емкость C OFF тип. (пф)		550
Напряжение изоляции БВ S мин (Вскз)		5000
Время включения t ON max (мс)		2
Время выключения t ВЫКЛ макс. (мс)		3
Образец проверки и доступности		Купить онлайн

Перейдите по ссылке ниже, чтобы узнать больше о новом продукте.
ТЛП4590А

Перейдите по ссылке ниже, чтобы узнать больше о линейке оптических устройств Toshiba.
Фотореле (выход MOSFET)

Чтобы проверить наличие новых продуктов у онлайн-дистрибьюторов, посетите:
ТЛП4590А

Запросы клиентов
Отдел продаж и маркетинга оптоэлектронных устройств
Тел.: +81-3-3457-3431
https://toshiba.semicon-storage.com/ap-en/contact.html

* Названия компаний, названия продуктов и сервисов могут быть товарными знаками соответствующих компаний.
* Информация в этом документе, включая цены и характеристики продуктов, содержание услуг и контактную информацию, актуальна на дату объявления, но может быть изменена без предварительного уведомления.
