Универсальная цифровая шкала для УКВ приёмника. Атмега-8 + ИН-8-2.
Как говорится, не прошло и трёх лет… 🙂
Цифровая шкала (далее — ЦШ) предназначена для индикации частоты настройки вещательного УКВ приёмника. Никаких других сервисных функций (автопоиск, память настроек и т.д.) в ней не предусмотрено – это просто специализированный частотомер, не более того. При разработке ставилась задача – сделать максимально гибкую, универсальную ЦШ, которую легко можно было бы подключить к любому типу блоков УКВ. В результате многочисленных проб и экспериментов, получилась шкала со следующими характеристиками:
— диапазон измеряемых частот: 10 … 150 МГц
— чувствительность: 30 … 50 мВ
— 4-х разрядный индикатор
— тип индикаторов – газоразрядные (ИН8-2, ИН-16, ИН-2, ИН-14 и т.д.)
— тип индикации – статическая
ЦШ может работать как с транзисторными, так и с ламповыми блоками УКВ. Агрегат настройки, который применяется в блоке УКВ (будь это КПЕ, вариометр или варикапы) значения не имеет.
Её можно подключать к блокам УКВ, которые работают как в «нижнем» УКВ диапазоне (64 … 73 МГц), так и в «верхнем» (87,5 … 108 МГц). Частота гетеродина у блока УКВ может быть и выше частоты принимаемой станции, и ниже. Частоту ПЧ для пересчёта можно предустановить в одно из 3-х «стандартных» значений: 6,5 МГц, 8,4 МГц, 10,7 МГц. Ну и, наконец, если гетеродин работает на 2-й гармонике (как это сделано в некоторых ламповых советских блоках УКВ типа «УКВ-ИП2» иже с ними), то можно и тут заставить шкалу считать «правильно», включив соответствующий режим работы (F*2). Все эти режимы работы ЦШ задаются очень просто – при помощи 5 перемычек («джамперов») на основной плате.
Принципиальная схема ЦШ.
ЦШ построена на основе МК «Атмега-8». Индикация выполнена на газоразрядных индикаторах (типа «ИН-хх»). Для подключения этих индикаторов в трёх младших разрядах применяются дешифраторы К155ИД1. В старшем разряде («сотни МГц») отображается либо «1» (когда частота выше 100,0 МГц), либо он погашен (для частот 99,9 МГц и ниже), поэтому, для упрощения схемы, его «дешифратор» выполнен на высоковольтном транзисторе КТ940А.
В качестве предварительного делителя частоты (прескалера) применяется микросхема МС12080, коэффициент деления которой выставлен равным «40». Сигнал от гетеродина на вход прескалера подаётся через двухкаскадный усилитель-формирователь. Он построен на 2-х ВЧ-транзисторах типа КТ368А. Для согласования уровней между ИМС прескалера и МК установлен дополнительный каскад на транзисторе КТ315Г. На плате собран выпрямитель и стабилизатор +5 В на микросхеме КРЕН5А (7805), потребляемый ток всей шкалы по цепи +5 В – порядка 100 мА.
Возможны 2 варианта питания шкалы (при установке в ламповый приёмник):
1. Если есть «лишняя» обмотка силового трансформатора напряжением ~6 … 10 В и номинальным током нагрузки порядка 100 … 200 мА или цепь накала в приёмнике не заземлена – в этом случае на плате устанавливается диодный мост, который подключаем к этой обмотке.
2. Если нет «лишней» обмотки или цепь накала одним концом «заземлена» — в этом случае на плате вместо моста устанавливается один диод и перемычка в другое «плечо» моста (показано условно на чертеже платы).
Для питания анодов индикаторов «ИН-хх» можно использовать трансформатор со вторичной обмоткой на 200 … 220 В. Далее – однополупериодный выпрямитель (диод КД226 (В, Г, Д)) и пленочный конденсатор на 1…2 мкФ х 250…400 В (например, К73-17) после диода. Второй вывод обмотки подключаем на общий провод ЦШ. Либо можно подключиться к анодной цепи приёмника через RC-фильтр.
Настоятельно НЕ РЕКОМЕНДУЕТСЯ подключать индикаторы к сети 220 В, без гальванической развязки с сетью! Это вредно и для устройства, и, особенно, для здоровья!
Для подключения к гетеродину на плате предусмотрена возможность установки гнезда BNC для печатного монтажа (типа BNC-144, BNC-JR и т.д.).
Конструкция.
ЦШ собрана на плате размером 130 х 75 мм из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. Плата изготовлена методом «ЛУТ». На ней устанавливаются все элементы, кроме индикаторов.
Сначала запаиваем все перемычки и резисторы. Потом остальные детали.
На фото — плата в процессе монтажа.
Плата рассчитана на установку микросхем в корпусах DIP (кроме ИМС прескалера ). ИМС желательно установить в цанговые панельки.
ИМС прескалера MC12080 выполнена в планарном корпусе и припаивается со стороны дорожек, в самую последнюю очередь, после проверки стабилизатора +5 В на плате. Над узлом прескалера возможна установка экрана (при необходимости), для чего в плате предусмотрены соответствующие отверстия в «земляной» шине под проволочные «стойки».
На плате смонтированы 5 тройных штыревых колодок, на которых устанавливаются перемычки («джамперы»). С их помощью задаются нужные режимы работы шкалы. На фото – перемычками выставлена «ПЧ=10,7 МГц» (красный джампер) и режим «частота гетеродина выше частоты принимаемой станции» (голубой джампер). На втором фото – узлы прескалера и стабилизатора +5 В крупно.
Индикаторы можно припаять прямо к плате (если у них проволочные выводы, как, например, у ИН-14, ИН-8-2, ИН-16 и т.
д.). Но это не очень удобно. Или изготовить для них дополнительную печатную плату, установить её на стойках над «основной» и соединить проволочными перемычками. Я так и поступил. Использовал индикаторы «ИН-8-2». Мне, прежде всего, нравится в них то, что цифра «5» там «нормальная», а не перевёрнутая «2». J Плата индикаторов размером 130 х 69 мм изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм.
Перед установкой на плату, проверил все индикаторы с помощью «пробника» — тороидальный трансформатор со вторичной обмоткой на 220 В, диод КД226 и резистор на 56 КОм. От диода через резистор подал питание на анод индикатора, а вторым выводом вторичной обмотки поочерёдно зажёг все цифры индикатора. Как бы то ни было, но «старичкам» уже по 35 лет… J (индикаторы 1980 года выпуска). Все индикаторы оказались рабочими. Далее, уже без опаски, распаял их на плате, используя тонкий фторопластовый кембрик для изоляции выводов. Потом прихватил колбы проволочными хомутами к плате индикаторов.
Для этого в плате предусмотрены отверстия. Получается всё ровно и неподвижно.
Для индикаторов с жесткими выводами (например, для ИН-1, ИН-2, ИН-8, ИН-12 и т.д.) существуют соответствующие панельки. В этом случае индикаторы можно установить «навесным» монтажом. Либо сделать так, как нравится вам – это не принципиально. Для других типов индикаторов нужно подобрать номиналы токоограничивающих резисторов в цепях анодов в соответствии с их паспортными данными.
Следующий этап – соединение плат между собой. Для этого из обрезков повода МГШВ-0,2 нарезал перемычки и припаял их сначала к плате индикаторов, а потом к основной плате.
В результате этого платы могут раскладываться, как книга, что удобно при настройке и ремонте.
А потом такая «книга» собирается в «этажерку» с помощью резьбовых стоек. Кроме того, на плате, рядом с индикаторами, предусмотрено ещё 4 отверстия, в которых на стойках можно закрепить светофильтр для индикаторов. Для улучшения контрастности газоразрядных индикаторов хорошо подходит органическое стекло грязно-зелёного, «болотного» цвета.
Ну и, наконец, проверка работы устройства. Проверил ЦШ во всех возможных режимах и комбинациях, которые могут встретиться на практике. Всё работает хорошо. В качестве «сигнала от гетеродина» использовал ВЧ-генератор «Г4-116». С помощью его шкалы так же проверил правильность «сложения» и «вычитания» частот ПЧ во всех режимах.
Подключение ЦШ к приёмнику.
Подключить шкалу к приёмнику, точнее, к блоку УКВ, а ещё точнее, к его гетеродину, можно двумя способами.
Первый способ — через буферный каскад с гальванической связью со схемой гетеродина. Это потребует подстройки частоты гетеродина, поскольку мы внесём в схему дополнительную ёмкость и частота гетеродина «уплывёт» вниз. Например, вот так я подключал ЦШ к приёмнику на микросхеме ТЕА5710. Здесь на КП303 выполнен буферный каскад для ЦШ. Он через конденсатор малой ёмкости (С12 на 5,1 пФ) подключён к гетеродину (вывод 18 ИМС). ЦШ подключается к истоку КП303. Схема буферного каскада позаимствована из книги Б.
Семёнова «Современный тюнер своими руками».
В некоторых промышленных блоках УКВ такой буферный каскад уже есть. Вот, например, в таком (это модуль из автомагнитолы). Выход такого буферного каскада обычно обозначается, как «VOsc» или что-то подобное. В этом случае достаточно просто подключить вход ЦШ к этому выводу блока УКВ и она будет работать. Вот фото такого блока УКВ (жестяная коробочка) и фрагмент схемы подобного блока «KST-F102VA»:
Второй способ – с помощью катушки связи, которая располагается недалеко от контура гетеродина. В этом случае ЦШ не оказывает никакого влияния на работу гетеродина. Точнее, почти никакого. По крайней мере, на практике подстраивать контур гетеродина при этом не приходилось. Такой вариант более подходит для ламповых блоков УКВ, поскольку у них гетеродин вырабатывает сигнал порядка 2 … 3 В. Для этого мотаем катушку, примерно 10 … 12 вит. провода ПЭЛШО-0,5 на оправке 4,0 мм. Эту катушку подпаиваем к выводам коаксиального кабеля и подключаем кабель на вход ЦШ.
Катушку подносим параллельно контуру гетеродина и располагаем её на небольшом расстоянии (примерно 2 … 5 мм, подбираем экспериментально) от контура гетеродина. В некоторых самодельных блоках УКВ такую катушку я установил постоянно и подключил её к разъёму BNC на корпусе. Работает шкала при таком подключении надёжно и стабильно:
Можно использовать и «контактный» способ подключения. В качестве примера можно привести замечательный блок УКВ Эрнста Ресслера, который был описан в «Балаганчике»:
http://www.jogis-roehrenbude.de/UKW-Projekt/Mischteil/Ernst/Beschreibung.htm
Здесь сигнал гетеродина подаётся в катод смесителя «бесконтактно», посредством катушки связи с контуром гетеродина. А уже к этой катушке подключается шкала. Несколько лет тому я построил этот блок УКВ, но вместо прескалера U813BS (как у автора), применил LB3500 (т.к. такой был в наличие). Всё работает без проблем.
Ну а для данной шкалы ИМС прескалера устанавливать не нужно, а просто подать сигнал на вход ЦШ с делителя R15 R16.
О проекте.
В заключении хотелось бы отметить, что работа над этим устройством шла неспешно и довольно долго. J Началась она ещё в 2012 году. За это время было на практике проверено три варианта схем и плат, а так же несколько вариантов прошивки. Попутно «выловили» несколько ошибок и сделали несколько доработок. На фото – все три изготовленных варианта шкалы.
Автор схемы устройства и прошивки МК – мой товарищ и коллега telefunkin. Его ЖЖ:
http://telefunkin.livejournal.com
Я разрабатывал и изготавливал платы.
В архиве – все материалы, включая фотографии, схему, прошивку МК и чертежи плат (в формате Sprint Layout-5) (10,6 мБ):
https://cloud.mail.ru/public/8vat/dLnbnmhF7
Видео работы шкалы есть, но старое, ещё самый первый вариант. Если интересно, то посмотрите по ссылке. Когда сделаю новый ролик — сообщу, но, видимо, это будет нескоро.
LB3500 + LC7265.
Цифровая шкала для УКВ/FM-приёмника » Журнал практической электроники Датагор1. Что такое цифровая шкала?
В современных приёмниках и тюнерах есть много дополнительных сервисных устройств, которые упрощают процесс настройки на радиостанцию. Одним из таких устройств является цифровая шкала. Это, как правило, 4-5 разрядный цифровой индикатор, на котором отображается непосредственная частота принимаемой радиостанции.
2. Как это работает?
Для этого нужно немного вспомнить теорию супергетеродинного приёма. В таком приёмнике есть входной контур с УВЧ (усилителем высокой частоты), гетеродин и смеситель (или преобразователь, что суть одно и то же). Гетеродин – это встроенный ВЧ-генератор, который вырабатывает (генерирует) напряжение высокой частоты. Частота этого напряжения может быть выше или ниже частоты принимаемого сигнала на вполне определённую величину (обычно 6,5 или 8,4 или 10,7 МГц).
Т.е., например, при настройке на станцию, которая работает на частоте 100,0 МГц (при частоте ПЧ = 10,7 МГц), гетеродин будет вырабатывать сигнал частотой 89,3 МГц (если его частота ниже частоты сигнала станции) или 110,7 МГц (если выше). Второй вариант на практике используется чаще.
Содержание / Contents
Камрад, рассмотри датагорские рекомендации
🌼 Полезные и проверенные железяки, можно брать
Опробовано в лаборатории редакции или читателями.
Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V
Паяльная станция 80W SUGON T26, жала и ручки JBC!
Отличная прочная сумочка для инструмента и мелочей
Хороший кабель Display Port для монитора, DP1.4
Конденсаторы WIMA MKP2 полипропилен
Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V
SN-390 Держатель для удобной пайки печатных плат
Панельки для электронных ламп 8 пин, керамика
При перестройке по диапазону частота настройки УВЧ и гетеродина меняется одновременно.
Для этого используется сдвоенный агрегат настройки (КПЕ, вариометр или варикапы). Принятый сигнал и сигнал от гетеродина подаются на смеситель, который выделяет разность этих частот. Эта частота называется промежуточной (ПЧ). Дальнейшее (основное) усиление принятого сигнала производится именно на ПЧ. Это упрощает конструкцию приёмника, так как не нужно делать перестраиваемые контуры, а основное усиление сигнала любой принятой станции производится на одной и той же частоте. Это основное преимущество супергетеродина.
Цифровая шкала – это, по сути, цифровой частотомер, но довольно «специфический».
Например, если к гетеродину подключить «обычный» частотомер, то он нам покажет не частоту принимаемой станции, а частоту самого гетеродина. Пользоваться такой шкалой будет неудобно, так как придётся «в уме» отнимать (или прибавлять) величину ПЧ к показаниям индикатора. Что бы не обременять радиослушателя такими «математическими вычислениями», их производят непосредственно в самой цифровой шкале. В этом и заключается её «специфика». Как это происходит? В общем-то, довольно просто – с помощью предустановки (предварительной записи) значения частоты ПЧ в микросхемы счётчика в начале каждого цикла измерения. Так, при частоте ПЧ = 10,7 МГц и при условии, что частота гетеродина выше частоты принимаемой станции, в счётчики предварительно записывается число «9893». В приведённом выше примере частота, вырабатываемая гетеродином, будет 110, 7 МГц. Подаём этот сигнал на вход счётчика (естественно, предварительно поделив её на 100 000). Он сначала отсчитает 107 импульсов (это частота ПЧ), что приведёт к «обнулению» предустановленных счетчиков и далее они начнут считать непосредственно частоту станции «как бы» с нуля.

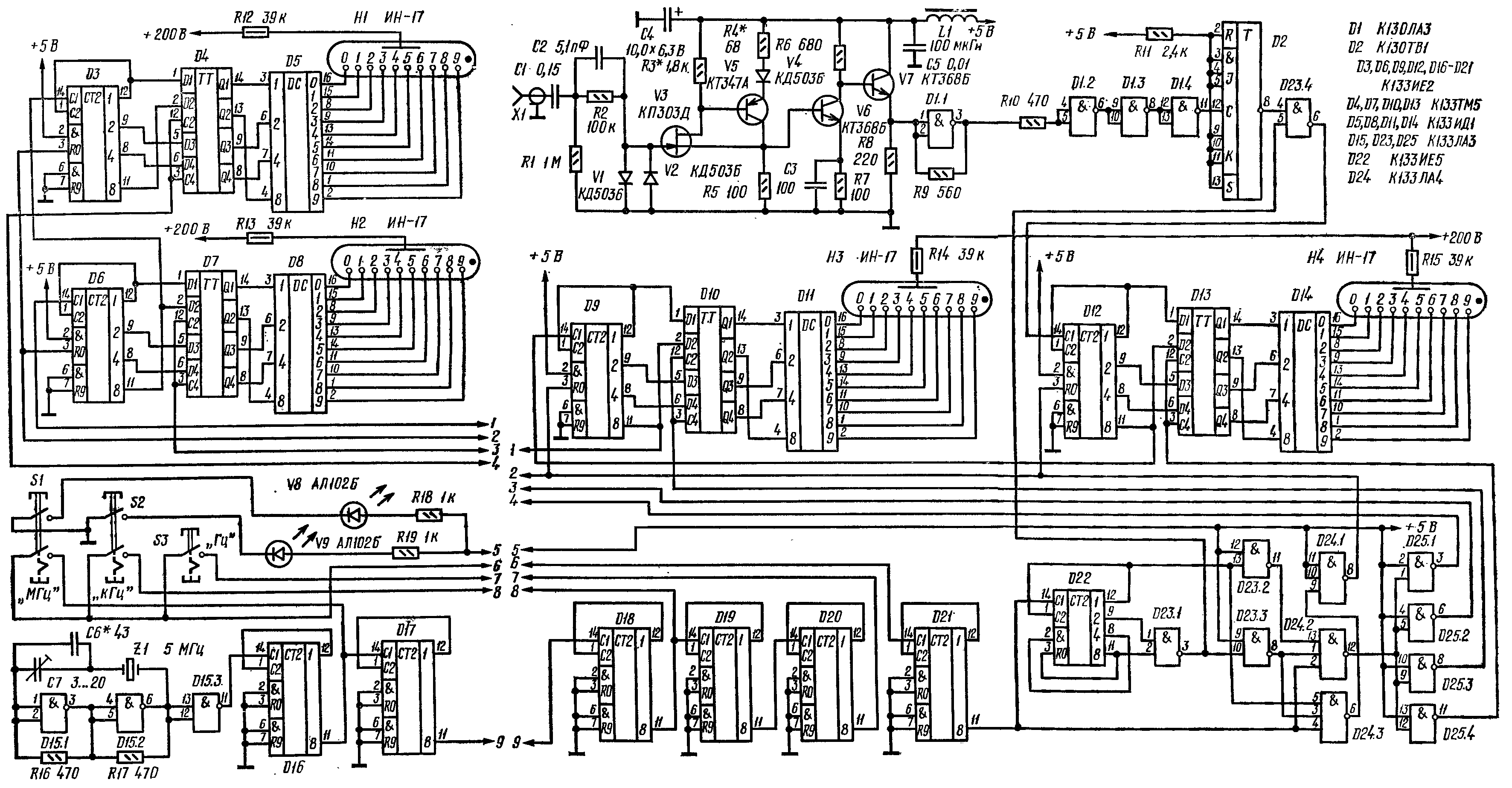

Именно на таком принципе работает ЦШ на дискретных элементах, которую я построил ещё в 90-е годы. В основе – схема ЦШ тюнера «Ласпи-005», которая была основательно переделана. Для её изготовления потребовалось 18 ИМС, в том числе 3 шт. — из серии К500 (ЭСЛ-логика), большое количество «обвязки», сложная печатная плата.
В то же время, уже тогда существовали ИМС иностранных фирм, которые позволяли построить очень простую ЦШ с использованием всего 1…2 корпусов микросхем. Понятное дело, что в то время они были недоступны. Один из таких «комплектов» выпустила фирма Sanyo. Он состоит из микросхемы прескалера (предварительного делителя частоты на «8») LB3500 и, собственно, ИМС ЦШ LC7265. Существует так же «модификация» этой ИМС – LC7267, которая, кроме ЦШ, содержит ещё и электронные часы. Но цоколёвка у этих ИМС совершенно разная. Этот комплект использовался в автомагнитолах и бытовой аудиоаппаратуре.
В настоящее время эти ИМС являются сильно устаревшими. Тем не менее, их до сих пор можно купить в магазинах, стоят они относительно недорого и позволяют построить простую, хорошо работающую ЦШ для лампового или полупроводникового УКВ приёмника. Эта же ИМС может работать и с АМ приёмником, но эта функция в данной конструкции не реализована и не проверялась автором на практике.
Делитель частоты на «8». Рекомендуемое напряжение питания + 4,5 … 5,5 В. Максимальное напряжение питания +8 В. Может работать в диапазоне частот от 30 до 150 МГц. Диапазон входных напряжений ВЧ – от 100 до 600 мВ. Потребляемый ток 16 … 24 мА. Выполнена в корпусе SEP9 (однорядный, 9 ножек с шагом 2,54 мм).
Цифровая шкала для АМ/ЧМ приёмников.
Рекомендуемое напряжение питания + 4,5 … 10 В. Максимальное напряжение питания +11 В. Может работать в диапазоне частот от 1 до 18 МГц (по входу ЧМ) и от 0,5 до 3 МГц (по входу АМ). Входное напряжение ВЧ (по всем входам) – не более 0,9 Uпит. Максимальная потребляемая мощность – 550 мВт. Выполнена в корпусе DIP42S (двухрядный, 42 ножки с шагом 1,778 мм).
К ИМС можно подключить 4 или 5 семисегментных светодиодных индикаторов с общим анодом для отображения частоты. Индикация статическая (ножки 1-5, 23-34, 36-42), а так же индикаторы КГц и МГц (ножки 7 и 6). Выходы на индикаторы сделаны на полевых транзисторах с открытым стоком, максимальный ток нагрузки для каждого сегмента – 15 мА, для выходов, к которым подключаются сразу 2 сегмента – 30 мА. Это позволяет подключить к ним большинство современных индикаторов без ключей на транзисторах. Достаточно подобрать токоограничивающие резисторы.
В режиме ЧМ на индикаторе может отображаться частота от 00,00 МГц до 199,95 МГц (если подключено 5 индикаторов) или до 199,9 МГц (если 4 индикатора) с шагом 50 КГц.
В режиме АМ – от 000 КГц до 1999 КГц с шагом 1 или 10 КГц. Если подключено 5 индикаторов, то в режиме ЧМ в младшем разряде будет отображаться либо «0», либо «5» (десятки КГц). Устанавливать этот индикатор, как мне кажется, совершенно не нужно. На схеме он обведён пунктиром, а на плате не разведён.
Для работы встроенного тактового генератора к ИМС подключается кварц на 7,2 МГц (ножки 18 и 19). Так же имеется выход 50 Гц (22 ножка) с делителя частоты, который можно использовать, например, для ИМС часов. (Многие дешёвые импортные ИМС часов используют для этого частоту сети 50 или 60 Гц и не отличаются высокой точностью хода).
Есть два служебных входа. HLD (16 ножка) – удержание. Если подать на него «0», то показания дисплея не будут меняться, хотя сама ЦШ продолжает работать. Можно использовать, например, во время автоматической настройки приёмника.
BLC (17 ножка) – гашение дисплея. Можно использовать, например, при включении, пока не закончатся все переходные процессы. Или при использовании этого же индикатора совместно с другой ИМС, например, часов (при условии, что у часовой ИМС выходы сделаны с открытым стоком и то же есть режим BLC).
Наконец, имеется 5 выводов для установки частоты ПЧ: 3 вывода для ЧМ и 2 вывода для АМ (ножки с 11 по 15). Используя таблицы, приведённые в datasheet, можно в небольших пределах «подстроить» величину частоты ПЧ (для ЧМ – от 10,675 до 10,75 МГц), а так же выбрать «знак» — прибавлять или отнимать частоту ПЧ. Это нужно для случаев, когда УПЧ настроен не точно на 10,7 МГц. А «знак» — для случаев, когда частота гетеродина выше или ниже частоты сигнала станции.
В Интернете и радиолюбительской литературе можно найти много различных схем ЦШ на основе этого комплекта. Все они были тщательно изучены и проанализированы. С не меньшим вниманием были изучены справочные листки (datasheet) на эти ИМС.
Именно на этой плате я проверял многие найденные схемотехнические решения, пробовал различные варианты «обвески» обеих микросхем, нашел несколько ошибок и неточностей, которые «кочуют» по Инету из статьи в статью (честное слово, иногда казалось, что авторы никогда «живьём» эти микросхемы не видели…), экспериментировал с буферным каскадом. Именно здесь обнаружил, что некоторые экземпляры LB3500 довольно «капризны» к напряжению питания, что общий токоограничивающий мощный резистор лучше заменить отдельными резисторами на каждый сегмент индикатора, что бы устранить неприятное мерцание при смене показаний шкалы… Одним словом, эта плата была «полигоном», на котором отрабатывались многие решения, которые впоследствии вошли в окончательный вариант. Цена за все «эксперименты» — одна «убитая» LC7265 и две «убиенных» LB3500
На основании «экспериментов», был разработан окончательный вариант схемы ЦШ.
Для неё были разработаны два варианта печатных плат.
В первом варианте плата индикаторов «жёстко» крепится перпендикулярно основной плате с помощью гребёнки-уголка с шагом 2,54 мм.
Во втором варианте плата индикаторов соединяется с основной платой при помощи шлейфа. Это позволяет разместить платы в разных местах, что бывает очень полезным при конструировании передней панели приёмника.
Одно из самых нелюбимых моих занятий — распаивать шлейфы. Поэтому, что бы избежать этой неприятной операции, использованы 34-контактные разъемы и готовые компьютерные шлейфы от НГМД («флоппиков» FDD).
Используется та часть шлейфа, где провода в середине не перекручены. Так же стоит обратить внимание на 3-й контакт — в некоторых шлейфах он «заглушен» пластиковой вставкой («защита от дурака») и используется как дополнительный ключ. Излишки обрезаем обычными ножницами. Если длина шлейфа все равно велика, то покупаем «маму на кабель» и укорачиваем его до нужной длины. Разъемы («папы») на платы можно выпаять из плат старых FDD, а можно и прикупить, благо они стоят очень недорого. Они бывают прямые и угловые, с защелками и без. Поэтому выбираем то, что больше нравится или подходит по конструкции.
В остальном оба варианта ничем не отличаются, имеют абсолютно одинаковые схемы и применяются одинаковые типы деталей.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
В ней устранены все недостатки, которые замечены мной в других схемах.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Для изготовления плат использовался импортный односторонний фольгированный стеклотекстолит толщиной 1,5 мм. Платы изготовлены по ЛУТ. После травления и обрезки «в размер», просверлены все отверстия, дорожки зачищены «нулёвкой», обезжирены спиртом и полностью залужены.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Сборка никаких особенностей не имеет. После монтажа, перед первым включением, желательно очистить платы от наплывов канифоли и промыть спиртом или ацетоном. Внимательно осмотреть пайку, особенно ИМС LC7265, поскольку расстояние между ножками у неё маленькое. Потом, не устанавливая ИМС шкалы, подать на платы +12 В (БП должен обеспечивать ток не менее 250 … 300 мА) и на обоих стабилизаторах выставить напряжения +5 В.
Выключить БП, установить обе ИМС и включить снова. На индикаторе будет светиться какое-то число (обычно 111,4 … 112,9 МГц). Если есть ВЧ-генератор (например, Г4-116), то можно подать на вход шкалы напряжение частотой 100 МГц и амплитудой 0,3 … 0,5 В. При этом на индикаторе должно отобразиться число 89,3 (при условии, что все джамперы ЧМ установлены в «0»). При частоте генератора 110,7 МГц, на индикаторе будет отображаться «100,0».
Для проверки работы шкалы в «реальных» условиях проще всего использовать готовый блок УКВ, у которого есть выход на ЦШ (обычно на импортных схемах и блоках он обозначается как «OSC»). Например, типа KCF-201. Такие блоки широко использовались в импортных автомагнитолах в 80-90 годах. Практически все они имеют одинаковую «распиновку», найти их несложно:
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Шкала будет работать при подключении к этому блоку и без буферного каскада – он уже установлен в этом блоке УКВ штатно.
Нужно собрать простейшую схему (Рис. 16, расположение выводов указано при виде на блок сзади), выход «OSC» блока УКВ соединить коаксиальным кабелем со входом ЦШ и подать питание. Выход «To IF AMP» («К усилителю ПЧ») можно никуда не подключать, как и вход АРУ («AFC»). Таким способом можно легко убедиться в работоспособности шкалы, перестраивая блок с помощью переменного резистора на 47 … 100 КОм от начала до конца диапазона.
В других же случаях подключение шкалы к блоку УКВ – это отдельная тема. Задача, на самом деле, непростая. Дело в том, что шкала обладает своим входным сопротивлением и входной ёмкостью. Поэтому, при подключении шкалы к гетеродину приёмника, мы внесём дополнительную ёмкость в гетеродин, изменим режим его работы и сместим диапазон («вниз»), в котором он генерирует. Что бы минимизировать это влияние (но не устранить полностью), между гетеродином и ЦШ необходимо включить буферный каскад – эмиттерный или истоковый повторитель, который обладает большим входным и малым выходным сопротивлениями и имеет маленькую входную ёмкость.
В любом случае, подстраивать гетеродин придётся. Желательно разместить буферный каскад в непосредственной близости от гетеродина, на отдельной маленькой платке, а уже к ней подключить провода, идущие к ЦШ. Если приёмник разрабатывается «с нуля», то имеет смысл недалеко от гетеродина разместить и прескалер LB3500, а на ЦШ подавать уже сигнал с частотой, поделенной на «8». Именно так я поступил в самодельном ламповом блоке УКВ:
Универсальные рекомендации здесь дать сложно. Простую схеку буферного каскада можно «подсмотреть», например, в книге: Б.Ю. Семёнов «Современный тюнер своими руками», «Солон-Р», М., 2001 г, стр. 183. Это узел R5R6R7VT1C5 на полевом транзисторе КП303. Я проверял работу этого каскада с однокристальными приёмниками на микросхемах ТЕА5710 и СХА1238. В обоих случаях всё работало прекрасно. Пришлось только немного подстроить частоту гетеродина.
К сожалению, для приёмников, у которых частота ПЧ отличается от 10,7 МГц (например, как в старых советских ламповых приёмниках с их ПЧ = 8,4 или 6,5 МГц) эта шкала не годится.
Хотя в Интернете мне встречались варианты доработки шкалы на этой ИМС для приёмников с ПЧ = 500 КГц (в режиме АМ). Там автор просто подобрал кварц с другой частотой. Не знаю, насколько корректно при этом будет работать ИМС, но такой вариант существует.
Чертежи всех печатных плат в формате .lay
🎁pcb-dig-scale.7z
173.86 Kb ⇣ 206
—
