Что такое CMRR в операционных усилителях. Как CMRR влияет на качество усиления сигнала. Какие значения CMRR считаются хорошими для разных применений. Как измерить CMRR усилителя.

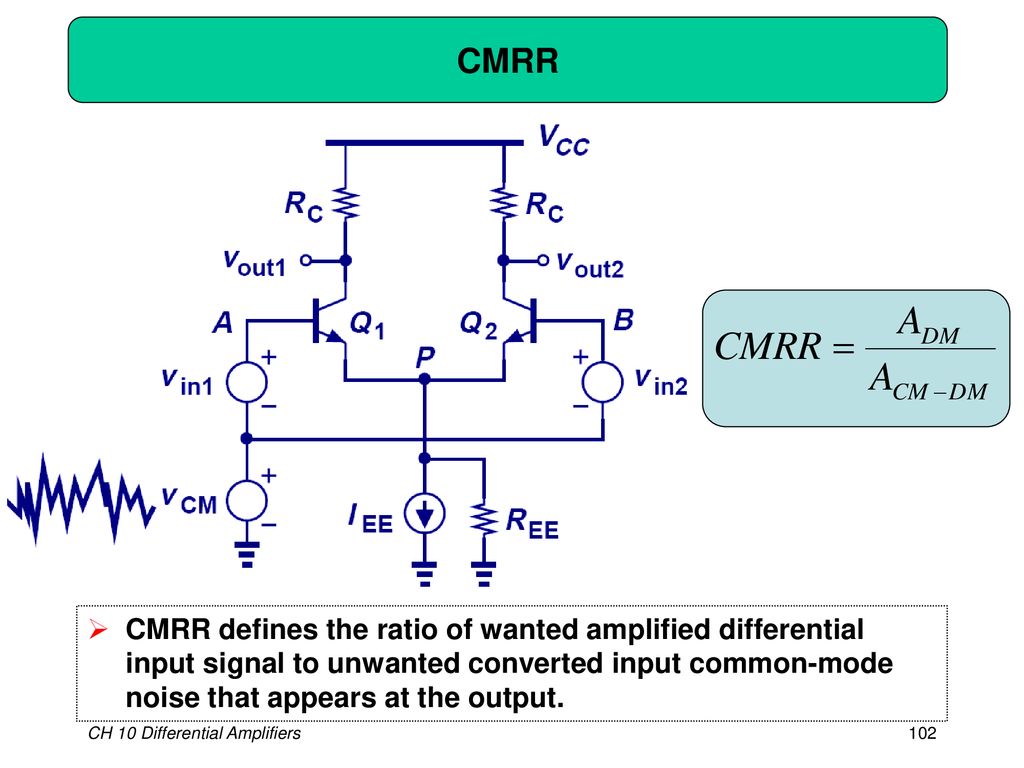

Что такое коэффициент подавления синфазного сигнала (CMRR)
Коэффициент подавления синфазного сигнала (Common-Mode Rejection Ratio, CMRR) — это важный параметр операционных усилителей, характеризующий их способность подавлять нежелательные синфазные помехи. CMRR определяется как отношение коэффициента усиления дифференциального сигнала к коэффициенту усиления синфазного сигнала:
CMRR = 20 * log(Ad / Acm)
где Ad — коэффициент усиления дифференциального сигнала, а Acm — коэффициент усиления синфазного сигнала.
Почему CMRR важен для операционных усилителей
CMRR является ключевым параметром, определяющим качество работы операционного усилителя. Высокое значение CMRR означает, что усилитель эффективно подавляет синфазные помехи, сохраняя при этом полезный дифференциальный сигнал. Это критически важно во многих применениях, особенно при работе с малыми сигналами в зашумленной среде.
Основные преимущества высокого CMRR:
- Улучшение отношения сигнал/шум
- Снижение влияния электромагнитных помех
- Повышение точности измерений малых сигналов
- Уменьшение искажений в аудиосистемах
Как измеряется CMRR операционного усилителя
Измерение CMRR обычно проводится в несколько этапов:
- Измерение коэффициента усиления дифференциального сигнала Ad
- Измерение коэффициента усиления синфазного сигнала Acm
- Расчет CMRR по формуле CMRR = 20 * log(Ad / Acm)
Для точного измерения CMRR требуется специальное оборудование, способное генерировать чистые дифференциальные и синфазные сигналы, а также прецизионные измерительные приборы.
Типичные значения CMRR для разных типов усилителей
Значения CMRR могут сильно различаться в зависимости от типа и качества операционного усилителя:
- Недорогие ОУ общего назначения: 60-80 дБ
- Прецизионные ОУ: 100-120 дБ
- Инструментальные усилители: до 140 дБ
Чем выше значение CMRR, тем лучше усилитель подавляет синфазные помехи. Однако следует помнить, что CMRR зависит от частоты и обычно ухудшается на высоких частотах.
Факторы, влияющие на CMRR операционного усилителя
На значение CMRR операционного усилителя влияет множество факторов:
- Качество изготовления входных дифференциальных каскадов
- Температурная стабильность компонентов
- Частота входного сигнала
- Напряжение питания усилителя
- Выходной импеданс источника сигнала
Производители стремятся оптимизировать эти параметры для достижения максимально возможного CMRR в заданном диапазоне рабочих условий.
Методы улучшения CMRR в схемах с операционными усилителями
Существует несколько способов повысить эффективное значение CMRR в схемах с операционными усилителями:
- Использование прецизионных согласованных резисторов в цепях обратной связи
- Применение инструментальных усилителей вместо обычных ОУ
- Экранирование входных цепей для уменьшения емкостной связи
- Использование симметричных линий передачи сигнала
- Оптимизация топологии печатной платы
Правильное применение этих методов позволяет значительно улучшить подавление синфазных помех и повысить качество работы усилительных каскадов.
Роль CMRR в различных областях применения
CMRR играет критическую роль во многих областях, где требуется точное усиление слабых сигналов:
Медицинская электроника
В медицинских приборах, таких как электрокардиографы и электроэнцефалографы, высокий CMRR необходим для выделения слабых биопотенциалов на фоне значительных синфазных помех от сети питания и других источников.
Аудиотехника
В профессиональных аудиосистемах высокий CMRR позволяет эффективно подавлять наводки и шумы, обеспечивая чистое звучание даже при передаче сигнала по длинным линиям.
Измерительная техника
В прецизионных измерительных приборах высокий CMRR необходим для точного измерения малых дифференциальных сигналов в присутствии значительных синфазных помех.
Ограничения и недостатки параметра CMRR
Несмотря на важность CMRR, у этого параметра есть ряд ограничений:
- CMRR зависит от частоты и обычно ухудшается на высоких частотах
- Реальное значение CMRR может отличаться от указанного в документации из-за разброса параметров компонентов
- CMRR не учитывает все возможные источники помех в реальных системах
- Высокий CMRR часто достигается за счет усложнения схемы и увеличения стоимости усилителя
Поэтому при выборе операционного усилителя важно учитывать не только CMRR, но и другие параметры, соответствующие конкретному применению.
CMRR — cловарь терминов 1K
C
Cable Capacitance Cat.5 Cat.5e Cat.6 Cat.6A Cat.7 CE marking Characteristic Impedance Chrominance Cladding Coating Coaxial Cable Component Video RGB Composite Video Compound Conductor Copper Core Crimping Critical Distance (Dc) Cross-section Crosstalk
CMRR
Коэффициент подавления синфазного сигнала указывает на способность устройства подавлять синфазные сигналы, то есть сигналы, которые воздействуют на балансную пару проводников симметричного кабеля (т.
н. шум).
Когда синфазный сигнал поступает вместе со звуковым сигналом на звуковой балансный вход, он устраняет синфазный сигнал той же полярности и усиливает звуковой сигнал обратной полярности.
У несимметричных устройств CMRR может быть очень низким (не более 10 дБ), а у балансных устройств — около 30 дБ. Если необходимо достичь значительного увеличения CMRR, то понадобится гальваническая развязка, которая работает через трансформатор. Если трансформатор является качественным, возможно улучшить подавление шума, получив CMRR 120 дБ.
