Cob светодиоды что это такое. COB-светодиоды: инновационная технология освещения с высокой эффективностью

Что такое технология COB в светодиодах. Как работают COB-светодиоды. Какие преимущества дает применение COB-технологии. Чем COB-светодиоды отличаются от обычных SMD-светодиодов. Где можно применять COB-светодиоды.

Что представляет собой технология COB в светодиодах

COB (Chip-on-Board) — это инновационная технология производства светодиодов, при которой множество светодиодных кристаллов размещаются на одной подложке и покрываются единым слоем люминофора. Название технологии дословно переводится как «чип на плате».

В отличие от обычных SMD-светодиодов, где каждый кристалл помещен в отдельный корпус, в COB-светодиодах кристаллы устанавливаются непосредственно на подложку очень близко друг к другу. Это позволяет достичь высокой плотности размещения светодиодов и получить более мощный световой поток с меньшей площади.

Принцип работы COB-светодиодов

Работа COB-светодиодов основана на тех же физических принципах, что и обычных светодиодов:

• При прохождении электрического тока через полупроводниковые кристаллы происходит излучение света.
• Синее излучение кристаллов преобразуется люминофорным покрытием в белый свет нужной цветовой температуры.
• Единый слой люминофора обеспечивает равномерное свечение всей поверхности COB-светодиода.

Главное отличие заключается в том, что в COB-технологии используется массив из множества миниатюрных кристаллов вместо одного крупного кристалла. Это позволяет добиться более высокой световой отдачи при меньших размерах светодиода.

Основные преимущества COB-светодиодов

Применение технологии COB дает целый ряд преимуществ по сравнению с традиционными SMD-светодиодами:

1. Высокая световая отдача — до 200 лм/Вт.
2. Компактные размеры при большой мощности.
3. Равномерное свечение без видимых точек.
4. Широкий угол рассеивания света — до 170°.
5. Эффективный теплоотвод.
6. Высокая надежность и долговечность.
7. Низкая стоимость при массовом производстве.

Благодаря этим преимуществам COB-светодиоды находят все более широкое применение в различных сферах освещения.

Отличия COB-светодиодов от обычных SMD-светодиодов

Основные отличия COB-светодиодов от традиционных SMD-светодиодов заключаются в следующем:

• COB содержит множество кристаллов на одной подложке, SMD — один кристалл в корпусе.
• COB имеет единый слой люминофора, SMD — индивидуальное покрытие каждого светодиода.
• COB обеспечивает более равномерное свечение без точек.
• COB позволяет получить более высокую плотность светового потока.
• COB проще в монтаже — требуется подключение только двух контактов.
• COB эффективнее отводит тепло от кристаллов.

При этом COB-светодиоды сложнее в производстве и имеют более высокую стоимость при малых объемах выпуска.

Сферы применения COB-светодиодов

Благодаря своим преимуществам COB-светодиоды находят широкое применение в различных областях:

• Общее освещение помещений — офисов, торговых залов, промышленных объектов.
• Уличное и архитектурное освещение.
• Прожекторы и светильники направленного света.
• Автомобильные фары и габаритные огни.
• Декоративная подсветка в интерьере.
• Осветительные приборы для фото- и видеосъемки.
• Портативные фонари и налобные светильники.

COB-технология особенно эффективна там, где требуется мощный и равномерный световой поток при компактных размерах светильника.

Особенности производства COB-светодиодов

Процесс изготовления COB-светодиодов включает следующие основные этапы:

1. Подготовка подложки с высокой теплопроводностью.
2. Нанесение токопроводящих дорожек на подложку.
3. Установка и крепление светодиодных кристаллов.
4. Соединение кристаллов проволочными перемычками.
5. Нанесение единого слоя люминофора.
6. Герметизация конструкции защитным покрытием.
7. Монтаж контактных площадок для подключения.

Технология требует высокоточного оборудования и строгого контроля качества на всех этапах производства. Это обеспечивает высокую надежность и долговечность COB-светодиодов.

Перспективы развития технологии COB

Технология COB продолжает активно развиваться. Основные направления совершенствования:

• Повышение световой отдачи до 250-300 лм/Вт.
• Улучшение цветопередачи (CRI > 95).
• Расширение диапазона цветовых температур.
• Создание COB-матриц с управляемым цветом.
• Повышение термостойкости и надежности.
• Снижение стоимости производства.

По мере развития технологии COB-светодиоды будут все шире применяться в различных сферах освещения, постепенно вытесняя традиционные источники света.

COB LED: что это такое, характеристики и параметры светодиодной лампы

24.07.2021

Технология COB LED — одна из последних инноваций в сфере светодиодного освещения. Многие годы инженеры искали способ увеличить светоотдачу широко применяемых SMD-диодов и одновременно уменьшить размеры осветительных приборов. Отказавшись от наращивания мощности каждого отдельного полупроводника, разработчики приняли решение разместить все кристаллы в одной оболочке без использования корпуса. Метод получил название Chip On Board (COB), что дословно значит «чип на плате».

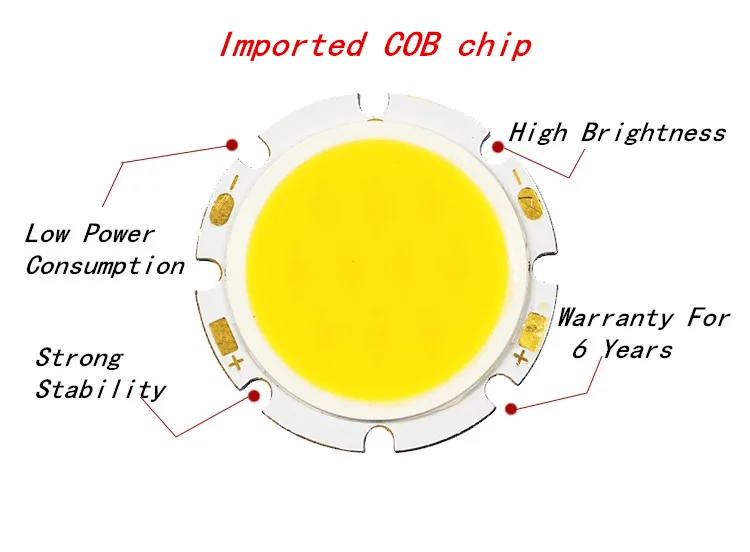

Что такое COB-светодиод

LED-устройства данного типа представляют собой матрицу, на которой установлено большое количество кристаллов без индивидуальных корпусов. Полупроводники располагаются близко друг к другу, имеют последовательное соединение и находятся под общим слоем люминофора. Благодаря большой концентрации кристаллов (до 70 шт./1 см2) COB-светодиод создает излучение высокой оптической плотности. Отсутствие дополнительных оболочек обеспечивает высокую яркость и уменьшает рассеивание света.

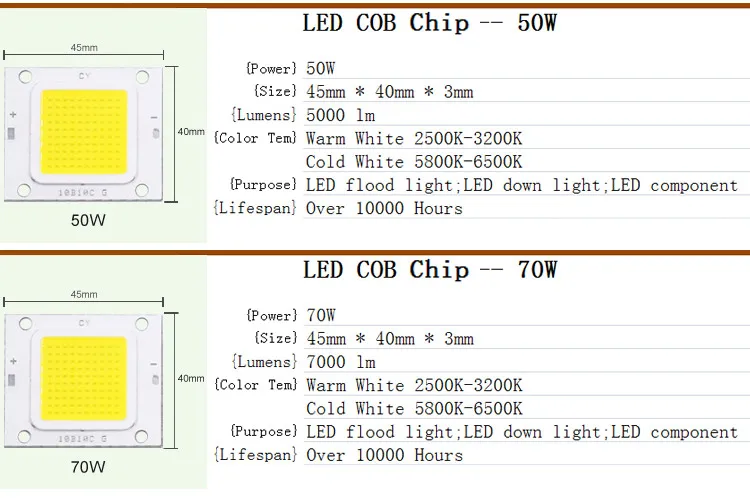

Параметры и характеристики

COB-светодиод имеет форму модуля размером от 1 до 15 см. Матрица бывает круглой, овальной, квадратной и прямоугольной, что позволяет успешно интегрировать ее в осветительные приборы разных типов. Рабочие характеристики светодиодов СОВ определяются такими параметрами:

• электрическая мощность — до 10-100 Вт и больше;
• яркость светового потока — от 450 до 5500 Лм;
• количество кристаллов на плате — до 100 шт. и более.

Отдельные модели в процессе производства дополняются встроенными драйверами и прочими элементами, которые объединены в единый модуль со светодиодом.

Срок службы

Продолжительность эксплуатации COB-матриц в среднем составляет 30 000 часов. Это довольно внушительный период времени — около 3,5 лет работы в стандартном режиме. Данные получены в ходе испытаний с созданием экстремальных условий и специальных математических подсчетов. Поскольку технология новая, проверить заявленный срок службы на практике не представляется возможным. При этом производители дают официальную гарантию на 20 000 часов работы.

Кратко о производстве COB-светодиодов

Лучше понять, что собой представляют СОВ-светодиоды, позволит знакомство с технологией их изготовления. Базовым элементом для создания матрицы служит трехслойная плата: теплоотводящая основа из металла, диэлектрическая прослойка и токопроводящая поверхность. На верхнюю часть изделия методом магнетронного распыления (magnetron sputtering) наносится тонкий и идеально ровный по всей толщине адгезионный слой, обеспечивающий оптимальное соотношение прочности крепления кристаллов и эффективности тепловой отдачи. После приклеивания полупроводников плата подвергается плазменной чистке. Далее выполняется электрическое соединение элементов с последующим покрытием слоем люминофора.

Принцип работы

Функционирование СОВ-матриц происходит аналогично другим видам светодиодов. Устройство имеет в своем составе p-n-переходы, в которых при подаче прямого напряжения происходит рекомбинация зарядов с выделением фотонов. В результате появляется монохроматический световой поток с узким спектром. Излучение светодиодов провоцирует свечение люминофора, изменение состава которого позволяет расширить гамму оттенков и цветов.

Рекомендации по работе с COB-светодиодами

Управление данным типом LED-устройств осуществляется по принципу коммутации напряжения питания. Для этих целей можно использовать ручные выключатели, электронные ключи или электромагнитное реле. СОВ-матрицы хорошо сочетаются с различными пускорегулирующими устройствами, диммерами и системами автоматического управления освещения.

Благодаря мощному световому потоку такие источники света могут применяться для создания индикации, а также для направленного освещения:

• коммерческая подсветка с помощью ярких лучей света;
• уличное освещение в виде прожекторных устройств с СОВ-светодиодом на 30-50 Вт;
• акцентное выделение отдельных элементов дизайна в интерьерах;
• декоративное оформление архитектуры маломощными моделями (7-10 Вт).

Достоинства и недостатки

СОВ-матрицы — относительно молодая технология. Однако уже сейчас можно выделить ряд недостатков и преимуществ данных устройств. Единственным минусом на данный момент является полная непригодность к ремонту — если вышел из строя хоть один кристалл, придется полностью менять плату.

При этом достоинств у СОВ-технологии значительно больше:

• высокое качество свечения — равномерный поток без точек и искажений;
• концентрированный световой луч с четкими светотеневыми границами;
• компактные размеры при высокой мощности и светоотдаче;
• доступная цена за счет низкой себестоимости производства;
• разнообразие форм и характеристик для интеграции в любые приборы.

Сегодня производители осветительной техники создают на основе данной технологии широкий ассортимент ламп. На базе маломощных матриц производятся бытовые светильники разных типов. Используя СОВ-светодиоды мощностью 100-120 Вт, ведущие бренды выпускают прожекторы уличного и промышленного назначения. Технология имеет большие перспективы, что гарантирует ее широкое распространение в различных сферах.

преимущества и отличия от SMD — статья от экспертов Apeyron Elelctrics

Технология COB (Chip-on-Board) появилась несколько лет назад и стала настоящим прорывом в мире светотехники. Возможно, в скором будущем, она станет основным стандартом, и большинство светодиодных лент будет производиться по этой технологии.
В чем разница между технологиями светодиодов COB и SMD?
В отличие от привычных лент с SMD-светодиодами, на лентах COB бескорпусные кристаллы крепятся непосредственно к медной подложке с помощью специального метода соединения. Такая установка без использования пайки обеспечивает наиболее эффективный теплоотвод.

Диоды имеют малые габариты и установлены близко друг к другу, что позволяет увеличить плотность размещения в несколько раз. Они покрыты единым слоем люминофора, который обеспечивает сбалансированность цветовой температуры.

Данное покрытие герметично, оно обеспечивает гибкость ленте и защищает кристаллы от всех внешних воздействий. Также оно имеет полукруглую форму в разрезе, благодаря чему угол рассеивания света увеличивается до 170 градусов. У обычных светодиодов этот угол составляет всего 120 градусов, т.к. рассеивание ограничено стенками корпуса. Так что с помощью лент COB можно организовать более равномерное рассеянное освещение.

Главные преимущества COB

Основное преимущество лент COB – это равномерность свечения без провалов яркости. Они обеспечивают идеально ровную световую полосу без выраженных световых точек и затемнений, как у обычных светодиодных лент. Раньше для получения такого эффекта приходилось использовать профиль с матовым рассеивателем с потерями яркости до 25 процентов.

Перечислим другие преимущества:

• Равномерная световая полоса
• Эффективный теплоотвод
• Угол рассеивания света – 170 градусов

• Гибкость
• Долговечность

Равномерный свет намного привлекательней для человеческого глаза, и LED ленты COB незаменимы в проектах, где осветительные изделия нельзя спрятать в ниши, либо где есть глянцевые светоотражающие поверхности. Таким образом, можно создать неповторимый эффект неона, что неоценимо в рекламе и оформлении витрин.

Применение:

• Основное освещение
• Реклама и оформление витрин
• Создание линейных светильников с использованием алюминиевого профиля.

Характеристики светодиодных лент COB

COB-ленты из ассортимента Apeyron Electrics имеют рабочее напряжение 24 вольта, а значит обладают всеми преимуществами 24-вольтовых светодиодных лент:

•  высокая надежность,
• долговечность,
• безопасность,
• возможность подключать последовательно отрезки до 10 метров.

Подключаются они также, как обычные, с помощью источников питания на 24 вольта.
COB ленты в нашем ассортименте представлены в двух исполнениях с плотностью 512 светодиодов на метр и 352 светодиода на метр.

Плотность	512 д/м	352 д/м
Кратность реза	31,2 мм (16 светодиодов)	45,4 мм (16 светодиодов)
IP	IP20	IP20
Мощность	14 Вт/м	11 Вт/м
Световой поток	1200 Лм	1000 Лм
CRI	>80	>80

Ленты белого свечения представлены тремя вариантами — тёплый, дневной и холодный белый. Индекс цветопередачи CRI у таких лент больше 80, они передают цвета и оттенки без искажений, все предметы выглядят как под полуденным солнцем. Кроме белых, также у нас в ассортименте есть ленты красного, зеленого, синего, розового и фиолетового цвета, т.е. можно реализовать самые смелые дизайнерские решения.

Отдельно стоит остановиться на COB-ленте с возможностью менять температуру свечения белого цвета. На ней установлены светодиоды теплого белого с температурой 3000 кельвинов и холодного белого с температурой 6500 кельвинов. С помощью CCT- контроллера 04-30 из ассортимента Apeyron Electrics, можно менять температуру в этом диапазоне, а также диммировать ленту. Утром, когда нужно проснуться и почувствовать себя бодрыми, можно установить яркий дневной свет, а вечером свет можно сделать более теплым и приглушенным, как на закате. Это настроит на релакс и подготовит ко сну.

Срок эксплуатации COB светодиодных лент 70 000 часов, а это 8 лет непрерывной работы без потерь яркости. Редко, когда освещение работает непрерывно 24 часа в сутки, т.е. COB-ленты будут долгие годы обеспечивать равномерный, яркий свет.

Понимание светодиодов CoB | Lumileds

Светодиодная технология

Главная » Технологии » Светодиодная технология » Что такое светодиоды CoB

Что такое светодиоды CoB?

Светодиод CoB (или светодиод с микросхемой на плате) представляет собой единое устройство с множеством светодиодных микросхем, установленных на теплоэффективной подложке, расположенной под однородным люминофорным покрытием.

Любой, кто проходит через магазин или дом со встроенным или трековым освещением, скорее всего, увидит свет от встроенного светодиода (CoB). CoB широко используются, потому что они излучают яркий белый свет от компактного источника света и очень эффективны в широком диапазоне приложений.

Итак, что такое светодиод CoB и чем он отличается от других типов светодиодов?

CoB (чип-на-плате) относится к конструкции светодиодного блока. Основными элементами белых светодиодов CoB являются:

• Источник питания для питания светодиода
• Светоизлучающий чип или «кристалл». Его иногда называют насосом синего света, и он сделан из полупроводникового материала, нитрида индия-галлия (InGaN), который излучает синие фотоны при подаче питания 9.0018
• Люминофорное покрытие, преобразующее синий свет в белый. Химический состав люминофора контролируется для получения света определенной цветовой температуры.

Светодиод CoB в разрезе, показывающий несколько подключенных светодиодных чипов на плате под однородным люминофорным покрытием.

Светодиод CoB: компактный массив из нескольких светодиодных чипов

Светодиод CoB представляет собой единое устройство с множеством светодиодных чипов, установленных на теплоэффективной подложке или плате. Каждый чип представляет собой голый кристалл, то есть чип не имеет собственной выводной рамки, люминофорного покрытия или линзы. Это означает, что чипы могут быть установлены очень близко друг к другу на подложке. Близкое расположение светодиодных чипов позволяет излучать высокую интенсивность или плотность света с меньшей площади, чем это возможно при использовании светодиодов в одинарном корпусе. Затем производитель светодиодов CoB наносит однородное люминофорное покрытие на весь массив чипов, чтобы преобразовать синий свет в требуемую цветовую температуру белого.

Интерактивная трехмерная схема светодиода CoB.

Преимущества светодиода CoB

Один светодиод CoB может содержать сотни чипов, образующих плотный массив. Этот плотный массив позволяет светодиоду CoB производить больше света с меньшей площади, чем это обычно возможно с массивом упакованных светодиодов.

Использование одного светодиода может упростить конструкцию и изделие, а также обеспечить оптические преимущества для однородного света и эффективной оптики.

Электрическая схема проще, поскольку для светодиода CoB требуется только одно двухпроводное питание для всего массива микросхем. Положительные и отрицательные клеммы светодиода CoB хорошо видны на изображении продуктов LUXEON Core Range CoB выше. Напротив, для массива упакованных светодиодов требуются выделенные дорожки питания, которые должны быть проложены на печатной плате к каждому светодиодному блоку.

Производство упрощается, поскольку количество элементов, припаиваемых к плате, будет меньше, если вместо массива упакованных светодиодов используется светодиод CoB.

С точки зрения оптики широкий спектр оптики, обычно отражатели, можно использовать с CoB разных размеров для определения направления и ширины луча, например, с точечной или заливающей лампой.

Наконец, цвет CoB-светодиода потенциально более согласован, поскольку на весь массив чипов нанесено одно люминофорное покрытие, тогда как в массиве упакованных светодиодов каждый светодиодный блок имеет свое собственное люминофорное покрытие.

Пример светодиодов CoB различных размеров показан ниже.

Lumileds LUXEON CoB Core Range — светодиоды CoB высокой плотности.

Светодиоды CoB от Lumileds

Lumileds поставляет широкий ассортимент светодиодов CoB для общего освещения, а также светодиодные продукты CoB, оптимизированные для освещения магазинов и гостиниц. Дополнительную информацию можно найти на сайте lumileds.com/products/cob-leds/.

Что такое COB Light и почему он вам нужен?| Блог Olight- Olight

Компания Olight недавно выпустила новый продукт, поворотный рабочий фонарь. Это первая попытка Olight в области рабочего освещения. Что меня привлекает, так это то, что эта лампа имеет режим как прожектора, так и фонарика, прожектор использует свет початка, а режим фонарика использует светодиодный свет. Сегодня мы подробно расскажем, что такое COB свет, в чем разница между COB и светодиодным светом, каковы преимущества COB, какие сцены можно использовать COB и, наконец, введение в Swivel. Давайте узнаем об этих двух типах огней один за другим.



О лампах COB

1. Что такое лампа COB?

COB — это сокращение от Chip-on-board. Это высокоэффективная интегрированная технология поверхностного источника света, которая напрямую прикрепляет светодиодные чипы к зеркальной металлической подложке с высокой отражательной способностью. Он в основном используется для решения проблем маломощных микросхем, производящих мощные светодиоды.

2. В чем разница между COB-светильником и традиционным светодиодным светильником?

Традиционная светодиодная технология, также называемая SMD-светодиодами, используемая сегодня в большинстве других торговых выставок, встречается в светодиодных лампах, световых гирляндах и светодиодных лентах. Индикатор уведомлений на вашем телефоне также представляет собой светодиодный индикатор SMD. Как мы все знаем, лампы SMD очень яркие, с выходной мощностью от 50 до 100 люмен на ватт.

Светодиоды COB имеют 1 цепь и 2 контакта и нуждаются в нескольких каналах для создания эффекта изменения цвета. Таким образом, светодиодные лампы COB могут эффективно обеспечивать только один цвет освещения. Но они ярче, потребляют меньше энергии и дают более качественный луч. Ниже приведено изображение разницы между светом COB и светодиодным светом.

3. Каковы преимущества COB?

Лампы COB могут значительно увеличить площадь освещения и в то же время избежать бликов, что означает, что мы можем предложить суперяркий свет с меньшей мощностью в помещении.

lСжатый размер

Зазор между каждым диодом довольно узкий, поэтому весь размер световой панели довольно компактен. Это обеспечивает большую гибкость для использования в разных местах.

лВысокая эффективность

По сравнению с традиционным освещением, светодиодный чип COB имеет более высокий коэффициент мощности. Он производит большее количество люменов на ватт, которое может достигать 100, в то время как традиционные DIP-светодиоды могут обеспечивать только 20-50 люменов на ватт.

lОтличная однородность

Яркость равномерная. При освещении объекта он дает четкий и четкий контур тени. Это делает его идеальным для создания специальных световых эффектов во время съемки, поэтому он завоевывает популярность у фотографов и кинематографистов.

lСильная интенсивность

Поскольку массив светодиодов установлен на одной подложке, плотность выше, чем у других светодиодных чипов, что означает сильную интенсивность света.

lМеньше тепла

Благодаря простоте конструкции он содержит меньше компонентов, чем традиционные светодиоды. Следовательно, тепло, выделяемое компонентами, относительно низкое.

4.

Где использовать свет COB?

COB-светодиоды могут широко использоваться в бытовых и промышленных условиях, таких как гостиные и холлы, требующие широкоугольных лучей, большие стадионы, игровые площадки и сады, требующие высокой освещенности в ночное время, и так далее. Его можно применять в качестве фонариков, потолочных светильников, уличных фонарей и потолочных светильников.

H как новый рабочий фонарь вертлюг производительность ?

Swivel — это новый продукт для рабочего освещения с двумя режимами освещения. Один используется в качестве прожектора на работе, с тремя уровнями регулировки яркости и максимальным временем работы 90 часов в энергосберегающем низком режиме. В режиме фонарика есть две регулировки яркости. Подробные параметры следующие:





выдающийся fe атур шарнирный: 900 86

lПрожектор COB

Прожектор COB имеет более широкий диапазон освещения, чем светодиодный. Свет COB может обеспечить большее значение люмена с той же энергией, что является энергосберегающим и экологически чистым.



l Стоячий/магнитный/подвешиваемый/ручной

Встроенная магнитная рукоятка и крючок с зажимом помогают зафиксировать вертлюг в любом месте: на рюкзаке, в машине, в палатке и т.
