Что такое диоды Шоттки и их особенности

Диоды Шоттки — это разновидность полупроводниковых диодов, которые отличаются от обычных p-n диодов наличием перехода металл-полупроводник. Такая конструкция обеспечивает ряд преимуществ:

  • Очень малое падение напряжения в прямом направлении (0,2-0,4 В)
  • Высокое быстродействие (время переключения менее 100 пс)
  • Низкий уровень шума
  • Способность работать на высоких частотах (до десятков ГГц)

Благодаря этим свойствам диоды Шоттки широко применяются в импульсных источниках питания, высокочастотных схемах, логических элементах и других устройствах, где требуется высокое быстродействие.

Основные типы корпусов диодов Шоттки

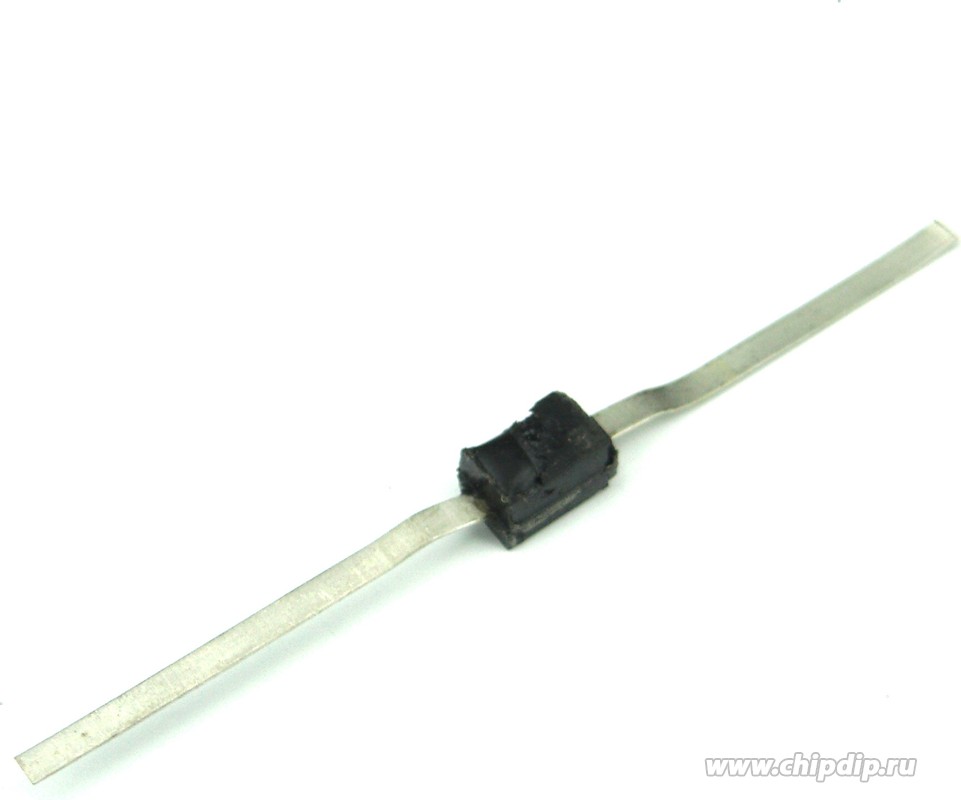

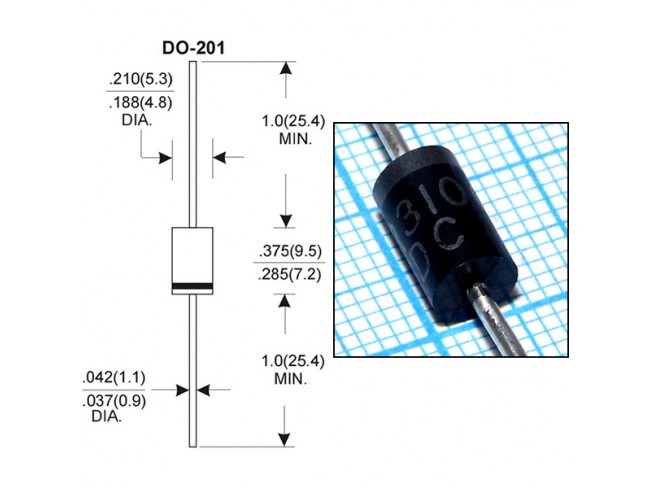

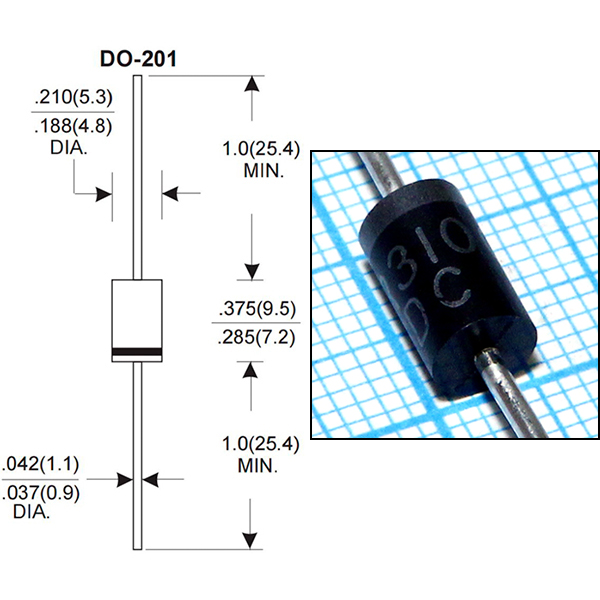

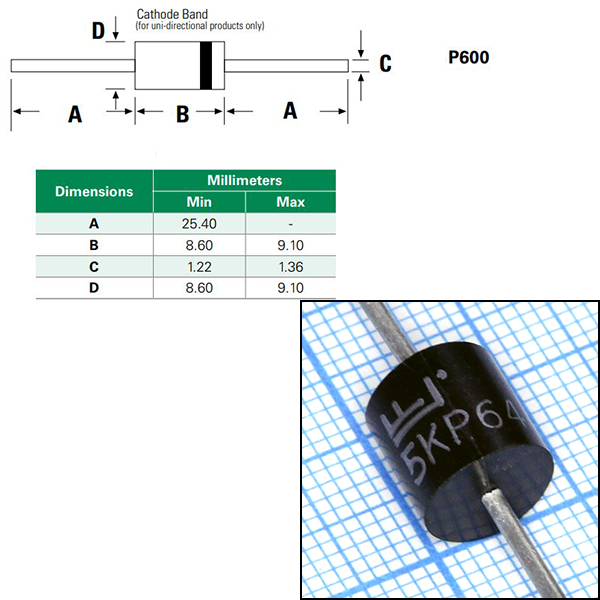

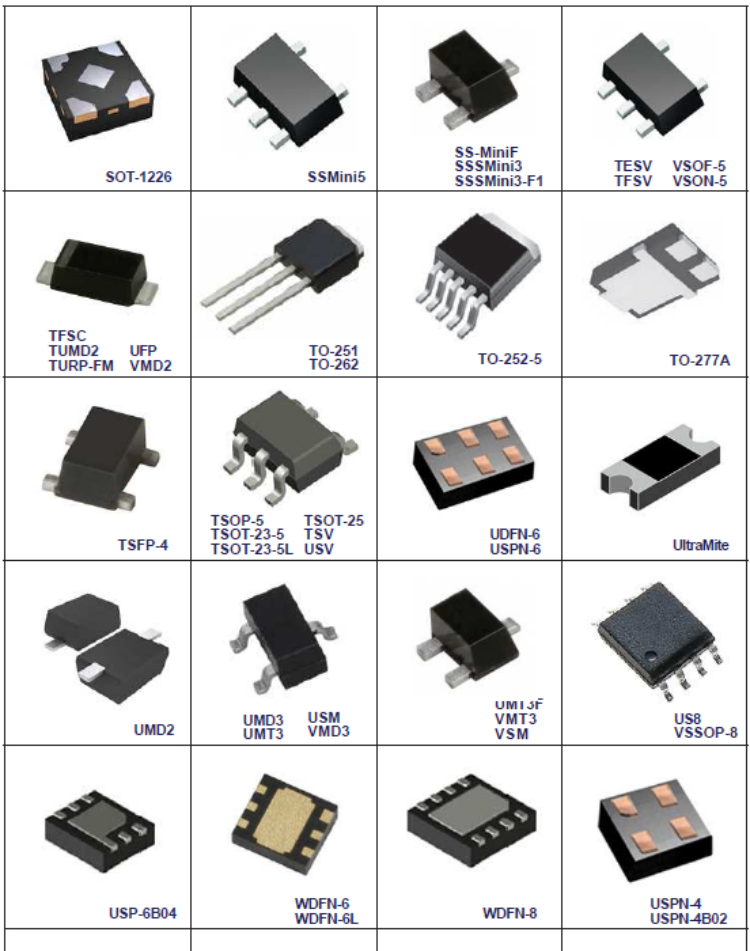

Диоды Шоттки выпускаются в различных корпусах, наиболее распространенными из которых являются:

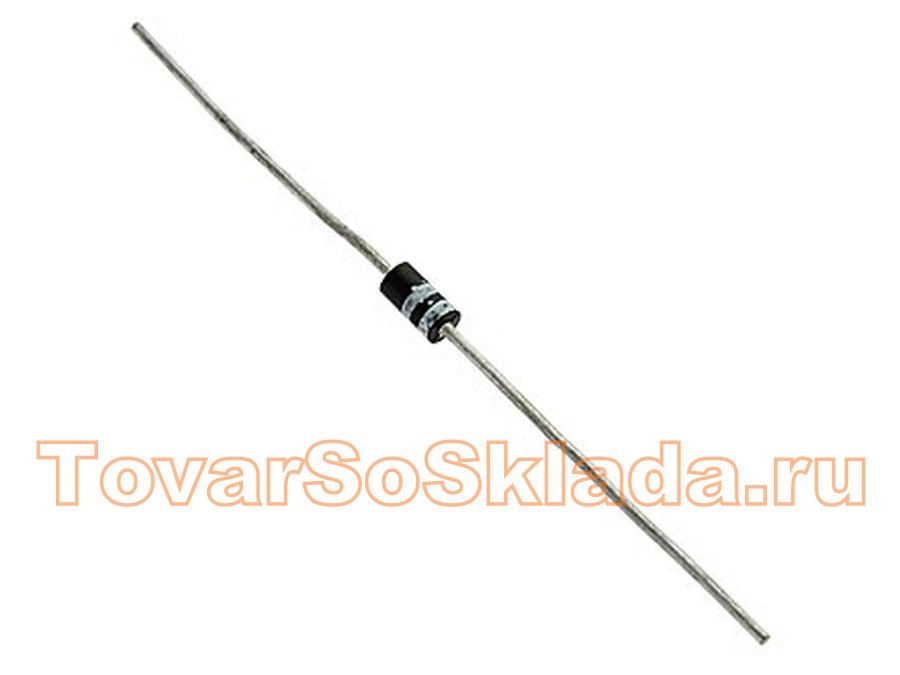

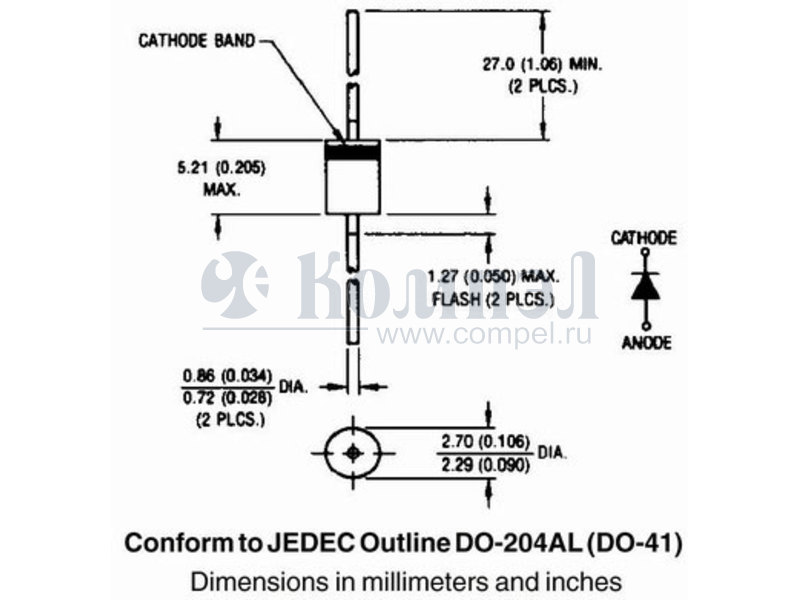

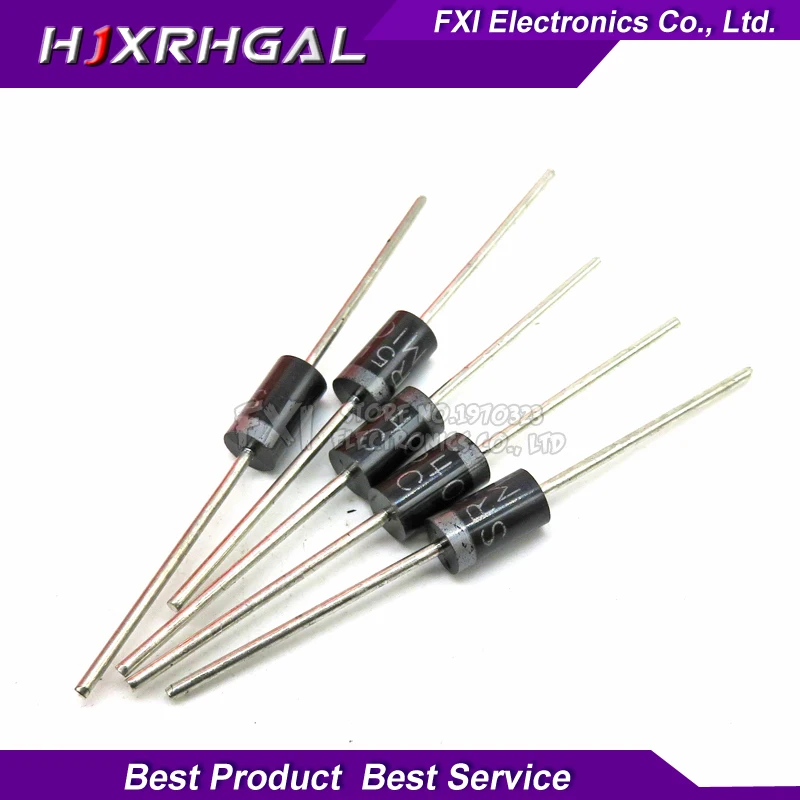

  • DO-41 — цилиндрический стеклянный корпус
  • DO-35 — миниатюрный цилиндрический стеклянный корпус
  • SOD-123 — плоский пластиковый корпус для поверхностного монтажа
  • SOT-23 — пластиковый корпус с 3 выводами

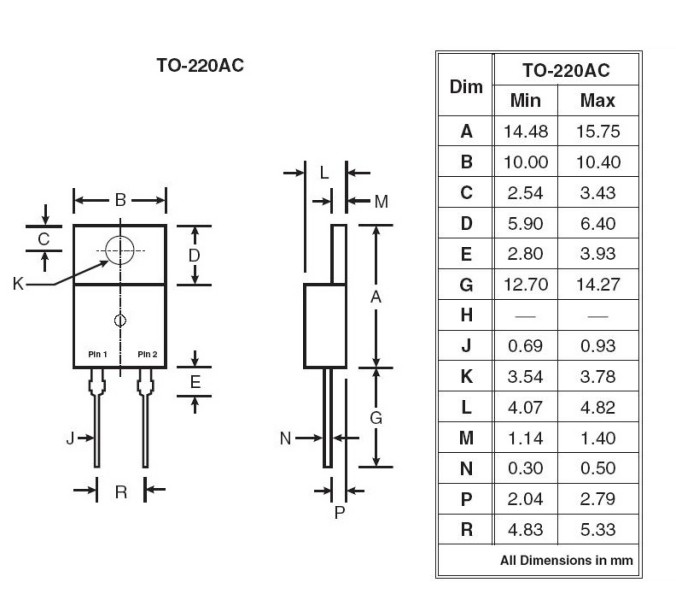

  • TO-220 — пластиковый корпус для мощных диодов

Выбор корпуса зависит от требуемой мощности, метода монтажа и других параметров конкретного применения. Например, SOD-123 удобен для компактных SMD-устройств, а TO-220 используется для силовых диодов с большими токами.

Расшифровка маркировки диодов Шоттки

Маркировка диодов Шоттки обычно содержит следующую информацию:

  • Буквенно-цифровое обозначение типа диода
  • Логотип или код производителя
  • Полоса или точка, указывающая на катод
  • Дополнительная информация (дата выпуска, партия и т.д.)

Рассмотрим расшифровку маркировки на примере популярного диода 1N5819:

  1. 1N — серия диодов общего назначения
  2. 58 — порядковый номер разработки
  3. 19 — максимальное обратное напряжение 40 В

Таким образом, по маркировке можно определить основные параметры диода. Для получения полной информации следует обратиться к datasheet конкретной модели.


Как определить полярность диода Шоттки

Правильное определение полярности критически важно при монтаже диодов Шоттки. Существует несколько способов определить, где находится катод:

  • Полоса или кольцо на корпусе указывает на катод
  • Более короткий вывод обычно является катодом
  • В корпусах типа SOD катод обозначается полосой
  • В TO-220 средний вывод — катод, крайний — анод

При возникновении сомнений рекомендуется проверить полярность с помощью мультиметра в режиме «прозвонки» диодов. Прямое падение напряжения на диоде Шоттки обычно составляет 0,2-0,4 В.

Основные электрические параметры диодов Шоттки

При выборе диода Шоттки важно учитывать следующие ключевые параметры:

  • Максимальное обратное напряжение (VR) — напряжение, которое диод может выдержать в закрытом состоянии
  • Максимальный прямой ток (IF) — максимально допустимый ток через диод в открытом состоянии
  • Прямое падение напряжения (VF) — типичное значение 0,2-0,4 В при номинальном токе
  • Обратный ток утечки (IR) — ток, протекающий через диод в закрытом состоянии
  • Емкость перехода (Cj) — влияет на быстродействие диода

Эти параметры обычно указываются в datasheet и помогают подобрать оптимальный диод для конкретного применения.


Где найти полные datasheet на диоды Шоттки

Для получения подробной технической информации о конкретной модели диода Шоттки рекомендуется обращаться к официальным datasheet производителей. Их можно найти следующими способами:

  1. На официальных сайтах производителей (например, Vishay, ON Semiconductor, STMicroelectronics)
  2. В онлайн-базах данных электронных компонентов (Digi-Key, Mouser, Farnell)
  3. С помощью специализированных поисковых систем (Alldatasheet, Datasheetcatalog)

При поиске datasheet важно учитывать точное обозначение диода и производителя, так как параметры могут отличаться у разных производителей даже для одинаковых моделей.

Практические рекомендации по применению диодов Шоттки

При использовании диодов Шоттки в электронных схемах следует учитывать ряд практических аспектов:

  • Тщательно соблюдайте полярность при монтаже
  • Учитывайте более высокий обратный ток утечки по сравнению с обычными диодами
  • Используйте теплоотвод для мощных диодов в корпусах типа TO-220
  • При параллельном соединении диодов применяйте выравнивающие резисторы
  • В высокочастотных схемах минимизируйте длину выводов для снижения паразитной индуктивности

Соблюдение этих рекомендаций поможет обеспечить надежную работу устройств с диодами Шоттки и максимально использовать их преимущества.


Сравнение диодов Шоттки с обычными диодами

Чтобы лучше понять особенности диодов Шоттки, полезно сравнить их с обычными полупроводниковыми диодами:

ПараметрДиоды ШотткиОбычные диоды
Прямое падение напряжения0,2-0,4 В0,6-0,7 В
Время восстановленияМенее 100 псНесколько нс — мкс
Максимальная частотаДо десятков ГГцДо сотен МГц
Обратный ток утечкиВышеНиже

Как видно из сравнения, диоды Шоттки имеют значительные преимущества в быстродействии и меньшем падении напряжения, что делает их незаменимыми в ряде применений.

Заключение

Диоды Шоттки являются важным элементом современной электроники благодаря своим уникальным характеристикам. Правильное понимание маркировки, основных параметров и особенностей применения этих компонентов позволяет эффективно использовать их в различных электронных устройствах. При выборе конкретной модели диода Шоттки всегда рекомендуется обращаться к официальным datasheet производителей для получения наиболее точной и актуальной информации.



Маркировка импортных стеклянных диодов. Маркировка диодов: типы, особенности, производители

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.

Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ. МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным.

Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.


Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:


Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода


Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

  • буква или цифра;
  • буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:


Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Как выбрать датчик движения для туалета Как правильно выбрать для дома радиовыключатель света с пультом, как подключить

Программа Color and Code имеет обширный сервис и позволяет решать комплекс задач разнообразного характера в одном приложении: находить номинал или вид радиокомпонентов по кодовой или цветовой маркировке, определять электрические параметры радиокомпонентов; выполнять радиотехнические расчеты; находить тип и выбирать нужные размеры радиокомпонентов; подбирать аналоги радиодеталей; изучать назначения ножек микросхем.

Описание программы Color and Code

В программе имеется возможность определять параметры большого спектра радиодеталей таких как – варикапов, транзисторов, конденсаторов, диодов, стабилитронов, резисторов, индуктивностей и чип-компонентов, как по кодовой цветовой, так и цветовой маркировке.

Цветовая маркировка резисторов


Кодовая и цветовая маркировка транзисторов

Можно определять тип транзистора по двум и четырем цветным точкам. Также есть функция определения по графическим символам, горизонтальное и вертикальное обозначение, смешанной и нестандартной.



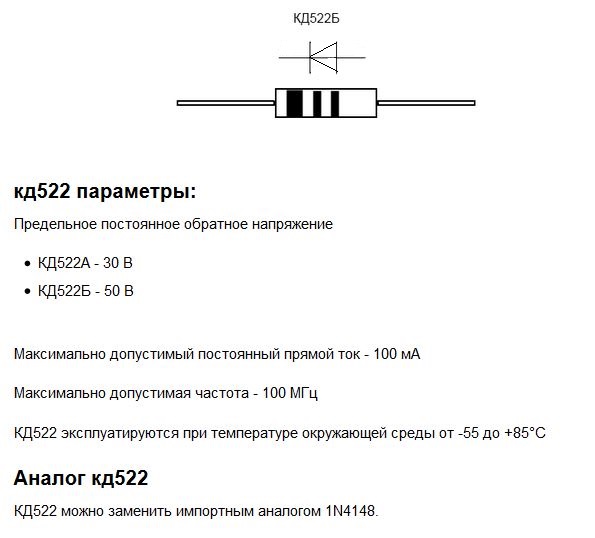

Маркировка диодов, стабилитронов, варикапов

Диоды, стабилитроны, варикапы определяются по цветным кольцам от 1 до 3 колец.

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

  1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
  2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
  3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
  4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
  5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

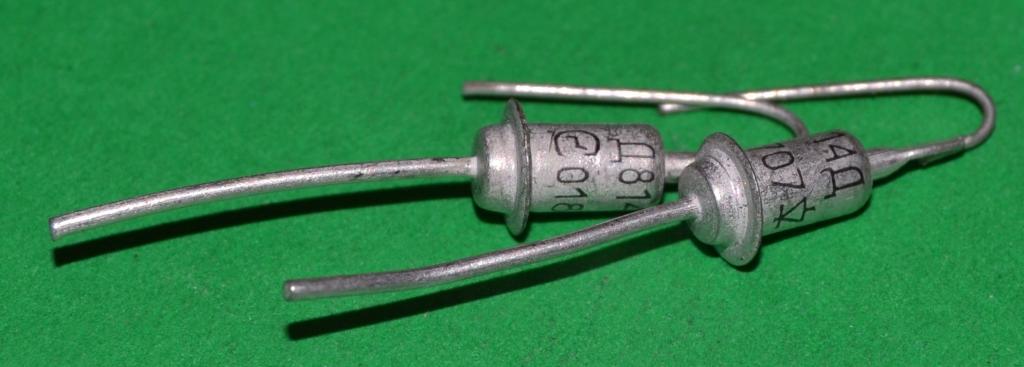

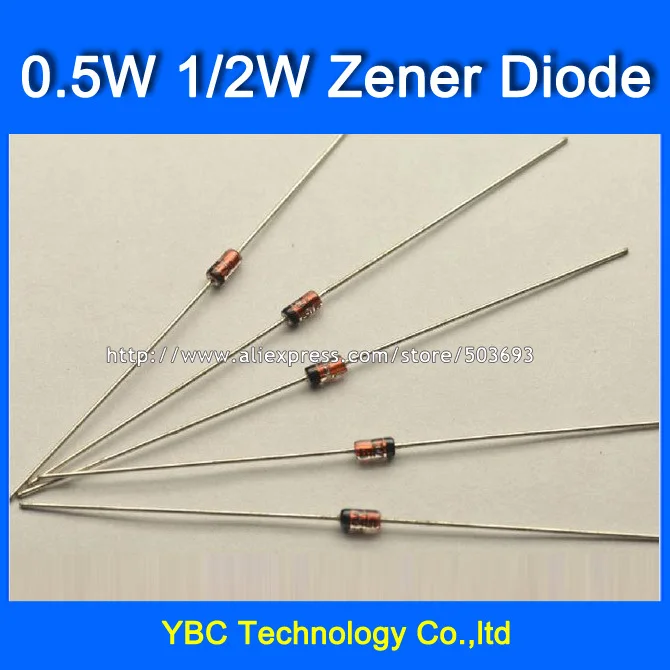

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В


Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Маркировка диодов – краткое графическое условное обозначение элемента, на корпус которого нанесено. Элементная база в настоящее время настолько разнообразна, сокращения отличаются весьма существенно. Сложно идентифицировать диод: стабилитрон, туннельный, Ганна. Выпущены разновидности, напоминающие газоразрядную лампочку. Светодиоды горят, дополняя путаницу.

Диоды полупроводниковые

Быть может, раздел называется несколько тривиально, нужно было обычные диоды отличить от морально устаревших электронных ламп, современнейших SMD модификаций. Рядовые полупроводниковые диоды – самое простое горе радиолюбителя. Боковина цилиндрического корпуса с дисковым основанием, ножками содержит нанесенную краской легко различимую надпись.

Полупроводниковые резисторы. Отличите невооруженным глазом?

Цвет корпуса значения не играет, размер косвенно указывает рассеиваемую мощность. У мощных диодов зачастую в наличии резьба под гайку крепления радиатора. Итог расчета теплового режима показывает недостаток собственных возможностей корпуса, система охлаждения дополняется навесным элементом. Сегодня потребляемая мощность падает, снижая линейные размеры корпусов приборов. Указанное позволило использовать стекло. Новый материал корпуса дешевле, долговечнее, безопаснее.

  • Первое место занимает буква или цифра, кратко характеризующая материал элемента:
  1. Г (1) – соединения германия.
  2. К (2) – соединения кремния.
  3. А (3) – арсенид галлия.
  4. И (4) – соединения индия.
  • Вторая буква в нашем случае Д. Диод выпрямительный, либо импульсный.
  • Третье место облюбовала цифра, характеризующая применимость диода:
  1. Низкочастотные, током ниже 0,3 А.
  2. Низкочастотные, током 0,3 — 10 А.
  3. Не используется.
  4. Импульсные, время восстановления свыше 500 нс.
  5. Импульсные, время восстановления 150 — 500 нс.
  6. То же, время восстановления 30 — 150 нс.
  7. То же, время восстановления 5 — 30 нс.
  8. То же, время восстановления 1 — 5 нс.
  9. Импульсные, время жизни неосновных носителей ниже 1 нс.
  • Номер разработки составлен двумя цифрами, может отсутствовать вовсе. Номинал ниже 10 дополняется слева нулем. Например, 07.
  • Номер группы обозначается буквой, определяет различия свойств, параметров. Буква зачастую является ключевой, может указывать рабочее напряжение, прямой ток, многое другое.

В дополнение к маркировке справочники приводят графики, по которым можно решить задачи выбора рабочей точки радиоэлемента. Могут указываться сведения о технологии производства, материале корпуса, массе. Помогает информация проектировщику аппаратуры, любителям практического смысла не несет.

Импортные системы обозначения отличаются от отечественных, хорошо стандартизированы. Поэтому при помощи специальных таблиц достаточно просто отыскать подходящие аналоги.

Цветовая маркировка

Каждый радиолюбитель знает сложность идентификации диодов, окруженных стеклянным корпусом. На одно лицо. Временами производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений, вводится три признака:

  1. Метки областей катода, анода.
  2. Цвет корпуса, заменяемый цветной точкой.

Согласно положению вещей, с первого взгляда отличим типы диодов:

  1. Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
  2. Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
  3. КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
  4. Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
  5. Два цветных кольца в районе катода можно увидеть у семейства КД247.
  6. Диоды КД410 обозначаются точкой в районе анода.

Имеются другие явно различимые метки. Более подробную классификацию найдете, проштудировав издание Кашкарова А.П. По маркировке радиоэлементов. Новичков тревожит вопрос определения расположения катода и анода.

  1. Видите: одна боковина цилиндра снабжена темной полосой — найден катод. Цветная может являться частью обсуждаемой сегодня маркировки.
  2. Умея эксплуатировать мультиметр, анод легко отыскать. Электрод, куда приложим красный щуп, чтобы открыть вентиль (услышим звонок).
  3. Новый диод снабжен усиком анода более длинным, нежели катода.
  4. Сквозь стеклянный корпус светодиода посмотрим через увеличительное стекло: металлический анод напоминает наконечник копья, размерами меньше катода.
  5. Старые диоды содержали стрелочную маркировку. Острие — катод. Позволит определять направление включения визуально. Современным радиомонтажникам приходится тренировать сообразительность, остроту зрения, точность манипуляций.

Зарубежные изделия получили другую систему обозначений. Выбирая аналог, используйте специальные таблицы соответствия. Остальным импортная база мало отличается от отечественной. Маркировка проводится согласно стандартам JEDEC (США), европейской системе (PRO ELECTRON). Красочные таблицы расшифровки цветового кода широко представлены сетевыми источниками.


Цветовая маркировка

SMD диоды

В SMD исполнении корпус диода иногда настолько мал, маркировка отсутствует вовсе. Характеристики приборов мало зависят от габаритов. Последние сильно влияют на рассеиваемую мощность. Больший ток проходит по цепи, большие размеры должен иметь диод, отводящий возникающее (закон Джоуля-Ленца) тепло. Сообразно написанному маркировка SMD диода может быть:

  1. Полная.
  2. Сокращенная.
  3. Отсутствие маркировки.

SMD элементы в общем объеме электроники занимают примерно 80% объема. Поверхностный монтаж. Изобретенный способ электрического соединения максимально удобен автоматизированным линиям сборки. Маркировка диода SMD может не совпадать с наполнением корпуса. При большом объеме производства изготовители начинают хитрить, ставить внутрь вовсе не то, что нанесено условным обозначением. От большого количества несогласованных между собою стандартов возникает путаница использования выводов микросхем (для диодов — микросборки).

Корпус

Маркировка может включать 4 цифры, указывающие типоразмер корпуса. Прямо никак не соответствуют габаритам, поинтересуйтесь подробнее вопросом в ГОСТ Р1-12-0.062, ГОСТ Р1-12-0.125. Любителям, которым не по карману достать нормативные акты, проще использовать справочные таблицы. Держим в уме факт: корпусы SMD от фирмы к фирме могут мелочами отличаться. Поскольку каждый производитель подгадывает элементную базу под собственную продукцию. У Samsung от материнской платы стиральной машины одно расстояние, LG — другое. Габариты SMD корпусов потребуются разные, условия отвода тепла, прочие требования выполняются.

Посему, приобретая, согласно цифрам справочника элемент, производите дополнительные замеры, если это важно. Например, в случае ремонта бытовой техники. В противном случае закупленные диоды могут не встать по месту назначения. Любители с SMD не связываются ввиду кажущейся сложности монтажа, но для мастеров это обычное дело, поскольку микроэлектроника невозможна без столь удачной технологии.

Выбирая диод, стоит держать в уме факт: многие корпусы могут быть по сути одним и тем же, но маркироваться по-разному. Некоторые обозначения вовсе лишены цифр. Удобно пользоваться поисковиками. Приведенная перекрестная таблица соответствия типоразмеров взята с сайта selixgroup.spb.ru.

SMD диоды часто выпускаются в корпусе SOD123. Если по одному торцы имеется полоса какого-либо цвета, либо тиснение, то это катод (то место, куда нужно подать отрицательную полярность, чтобы открыть p-n-переход). Если только на корпусе имеются надписи, то это обозначение корпуса. Если строчек свыше одной – характеризующая оболочку покрупнее.

Тип элемента и производитель

Понятно, тип корпуса для конструктора вещь второстепенная. Через поверхность элемента будет рассеиваться некоторое тепло. С этой точки зрения и нужно рассматривать диод. В остальном важны характеристики:

  • Рабочее и обратное напряжение.
  • Максимально допустимый ток через p-n-переход.
  • Мощность рассеяния и пр.

Эти параметры для полупроводниковых диодов указаны справочниками. Маркировка помогает найти нужное среди горы макулатуры. В случае SMD элемента ситуация намного сложнее. Нет единой системы обозначений. И в то же время легче – параметры от одного диода к другому меняются не слишком сильно. Разнятся по большому счету рассеиваемая мощность, рабочее напряжение. Каждый SMD элемент маркируется последовательностью из 8 букв и цифр, причём часть из знакомест может не использоваться вовсе. Так бывает в случае с ветеранами отрасли, гигантами электронной промышленности:

  1. Motorola (2).
  2. Texas Instruments.
  3. Ныне преобразованная и частично проданная Siemens (2).
  4. Maxim Integrated Product.

Упомянутые производители маркируются временами двойками литер MO, TI, SI, MX. Помимо этого пара букв адресует:

  • AD – Analog Devices;
  • HP – Hewlett-Packard;
  • NS – National Semiconductors;
  • PC, PS – Philips Components, Semiconductors, соответственно;
  • SE – Seiko Instruments.

Разумеется, внешний вид корпуса не всегда дает определить производителя, тогда в поисковик нужно немедленно набрать цифро-буквенную последовательность. Замечены другие примеры: диодная сборка NXP в корпусе SOD123W не несет никакой информации, помимо указанной строкой выше. Производитель приведенные сведения считает достаточными. Потому что SOD само по себе расшифровывается, как small outline diode. Прочее найдем на официальном сайте компании (nxp. com/documents/outline_drawing/SOD123W.pdf).

Пространство для печати ограничено, чем и объясняются такие упрощения. Производитель старается минимально затруднить себя выполнением маркировки. Часто применяется лазерная или трафаретная печать. Это позволит уместить 8 знаков на площади всего 4 квадратных миллиметра (Кашкаров А.П. «Маркировка радиоэлементов»). Помимо указанных для диодов используют следующие типы корпусов:

  1. Цилиндрический стеклянный MELF (Mini MELF).
  2. SMA, SMB, SMC.
  3. MB-S.

В довершение один и тот же цифро-буквенный код порой соответствует разным элементам. В этом случае придется анализировать электрическую схему. В зависимости от назначения диода предполагаются рабочий ток, напряжение, некоторые другие параметры. Согласно каталогам рекомендуется попытаться определить производителя, поскольку параметры имеют разброс несущественный, затрудняя правильную идентификацию изделия.

Прочая информация

Помимо указанных временами присутствуют иные сведения. Номер партии, дата выпуска. Такие меры предпринимаются, делая возможным отслеживания новых модификаций товара. Конструкторский отдел выпускает корректирующую документацию, снабженную номером, присутствует дата. И если сборочному цеху особенность нужно учесть, отрабатывая внесенные изменениями, мастерам следует читать маркировки.

Если же собрать аппаратуру по новым чертежам (электрическим схемам), применяя старые детали, то получится не то, что ожидалось. Проще говоря, изделие выйдет в отказ, отрадно, если это будет обратимый процесс. Ничего не сгорит. Но даже в этом случае начальник цеха наверняка получит по шапке, товар придется переделать в части неучтенного фактора.

Кроме диодов

На основе p-n-переходов создан миллиард модификаций диодов. Сюда относятся варикапы, стабилитроны и даже тиристоры. Каждому семейству присущи особенности, с диодами много сходства. Видим три глобальных вида:

  • устаревшая сегодня элементная база сравнительно большого размера, явно различимая маркировка, сформированная стандартными буквами, цифрами;
  • стеклянные корпусы, снабженные цветовой символикой;
  • SMD элементы.

Аналоги подбираются исходя из условий, указанных выше: мощность рассеяния, предельные напряжение, пропускаемый ток.

Краткие характеристики импортных полупроводниковых диодов

Высокочастотные диоды входят в группу полупроводниковых диодов, которые предназначены для обработки ВЧ сигналов на частотах до 1000 МГц.
На таких частотах могут работать только диоды с малой ёмкостью перехода (не более 1-2 пФ). Поэтому в качестве высокочастотных в большинстве случаев используют точечные диоды. Поскольку высокочастотные диоды могут хорошо работать и на низких частотах, т.е. в широком диапазоне частот, их называют также универсальными.
Существуют 2 разновидности высокочастотных диодов:
1 – детекторные ВЧ диоды, которые выделяют НЧ сигнал из модулированного.
2 – смесительные ВЧ диоды, которые предназначены для перемножения двух ВЧ сигналов.

Условные обозначения электрических параметров высокочастотных диодов:

Uоб / Uимп — максимально допустимое постоянное (Uоб) или импульсное (Uимп) обратное напряжение на диоде.
Iпр / Iимп — максимально допустимый постоянный (Iпр) или импульсный (Iимп) прямой ток через диод.
Uпр / Iпр — максимальное падение напряжения (Uпр) на диоде при заданном прямом токе (Iпр) через него.
Cд / Uд — ёмкость диода (Cд) и напряжение на диоде (Uд), при котором она измеряется.
Io(25) / Ioм — обратный ток диода при предельном обратном напряжении. Приводится для температуры +25 (Iо(25)) и максимальной рабочей температуры (Iом).
Fmax — максимальная рабочая частота диода.

  Диод  Uоб/Uимп
   В/В
 Iпр/Iимп
  мА/мА
 Uпр/Iпр
   В/мА
 Cд/Uд
  пф/В
Io(25)/Ioм
 мкА/мкА
Fmax
 МГц
Кор-
пус
2Д401А
2Д401Б
2Д401В
  75/
  75/
 100/
  30/90
  30/90
  30/90
 1. 0/5
 1.0/5
 1.2/5
1.0/5
1.0/5
1.0/5
   5/100
   5/100
   5/100
 100
 100
 100
 23
 23
 23
ГД402А
ГД402Б
  15/
  15/
  30/100
  30/100
0.45/15
 —
0.8/5
0.5/5
 100/
 100/
    1
  1
ГД403А    5/    5/          23
ГД404АР    3/   20/  0. 4/10        24
КД407А   24/24   50/500  1.0/50 1.0/5  0.5/10     1
2ДС408А1
2ДС408Б1
2ДС408В1
2ДС408Г1
  12/12
  12/12
  12/12
  12/12
  10/100
  10/100
  10/100
  10/100
0.83/0.1
0.83/0.1
0.83/0.1
0.83/0.1
1.3/.5
1.3/.5
1.3/.5
1.3/.5
0.01/
0.01/
0.01/
 0.1/
   12
 12
 12
 12
КД409А
КД409Б
КД409В
КД409А9
КД409Б9
  24/
  40/
  24/
  40/40
  40/40
  50/500
  50/500
  50/500
 100/500
  50/500
 1. 0/50
 1.0/50
 1.0/50
 1.0/50
 1.0/50
  2/15
1.5/20
  2/15
1.5/20
1.5/15
 0.5/10
 0.5/10
 0.5/10
 0.5/10
 0.5/10
 —
1000
1000
 —
1000
 30
 30
 30
 55
 55
КД410А
КД410Б
    /1000
    /600
  50/
  50/
 2.0/50
 2.0/50
  3 мА/5 мА
3 мА/5 мА
0.02
0.02
 31
 31
КД411АМ
КД411БМ
КД411ВМ
КД411ГМ
КД411ДМ
КД411ЕМ
КД411НМ
    /700
    /750
    /600
    /500
    /550
    /300
    /800
  2А/100А
  2А/100А
  2А/100А
  2А/100А
  2А/
  2А/
  2А/
 1. 4/1 А
 1.4/1 А
 1.4/1 А
 2.0/1 А
 1.4/1 А
 1.4/1 А
 1.4/1 А
   300/700
 300/700
 300/700
 300/700
  10/
  10/
   1/
    5
  5
  5
  5
  5
  5
  5
КД412А
КД412Б
КД412В
КД412Г
1000/1000
 800/800
 600/600
 400/
 10А/20А
 10А/20А
 10А/20А
 10А/20А
 2.0/10 А
 2.0/10 А
 2.0/10 А
 2.0/10 А
   100/2000
 100/2000
 100/2000
 100/
    8
  8
  8
  8
КД413А
КД413Б
  24/
  24/
  20/20
  20/20
 1. 0/20
 1.0/20
0.7/0
0.7/0
     13
 13
КДС414А1
КДС414Б1
КДС414В1
  20/30
  20/30
  20/30
  10/20
  10/20
  10/20
0.75/1
0.75/1
0.75/1
  3/0
  3/0
  3/0
0.01/


КДС415А1
КДС415Б1
КДС415В1
  20/30
  20/30
  20/30
  10/20
  10/20
  10/20
0.75/1
0.75/1
0.75/1
  3/0
  3/0
  3/0
0.01/


КД416А
КД416Б
 400/400
 200/200
 0. 3/15 А
 0.3/15 А
   3/15А
 25/400
 25/400
 500/
 500/
    5
  5
КД417А   24/   20/    1/20 0.4/1
2Д419А
2Д419Б
2Д419В
2Д419Г
2Д419Д
  15/
  30/
  50/
  15/
  10/
  10/
  10/
  10/
  10/
  10/
0.15/0.1
 0.4/1
 0.4/1
 0.5/1
 0.4/1
1.5/0
1.5/0
1.5/0
  2/0
1.5/0
  10/
  10/
  10/
  10/
  10/
 400
 400
 400
 400
 400
 13
 13
 13
 13
 13
2Д420А   24/35   50/500  1. 0/50 1.0/0    1/     1
КД421А      5/ 0.65/1 0.4/0      56
2Д422А
2Д422Б
 1.5/
 1.5/
   5/
   5/
0.35/5
0.35/5
    70/
  70/

2Д423А
2Д423Б
1000/2000
 800/1600
    /400
    /400
   3/20
   3/20
  1500/
1500/
   48
 48
КД424А
КД424В
КД424Г
 250/250
 200/200
 150/150
 350/2000
 350/2000
 350/2000
 1. 1/300
 1.1/300
 1.1/300
 10/0
 10/0
 10/0
 0.1/10
 0.1/10
 0.1/10
   33
 33
 33
АД425А
АД425Б
 600/600
 400/400
     2/2000
   2/2000
  2000
2000
    8
  8
КД427А
КД427Б
КД427В
КД427Г
КД427Д
    /750
    /650
    /550
    /350
    /150
1000/8000
1000/8000
1000/8000
1000/8000
1000/8000
 1.4/1000
 1.4/1000
 1.4/1000
 1.4/1000
 1.4/1000
      30
  30
  30
  30
  30
  1
  1
  1
  1
  1

Маркировка SMD диодов — поверхностный монтаж

Основные параметры и характеристики диодов, обозначение диодов и их маркировка.

Типы диодов

Основное разделение диодов происходит по их виду. Различают три категории: материал изготовления, площадь p-n перехода и назначение.

Материал

Для производства диодов используют один из четырех исходных полупроводников:

  • германий – в маломощных и прецизионных цепях, имеет больший коэффициент передачи;
  • кремний – недорогие и долговечные, устойчивы к воздействию температуры, но обладают меньшей проводимостью;
  • арсенид галлия – дороже и сложнее кремниевых, высокая радиационная стойкость;
  • фосфид индия – в светодиодах и для работы на сверхвысоких частотах.

Каждому материалу в разных системах соответствует своя буква или цифра, которую указывают в начале.

Площадь перехода

Есть два варианта конструкционного размещения катода и анода:

  1. Точечный диод. Один из электродов в виде узкой иглы вплавляется в кристалл, образуя p-n границу. Она имеет малую площадь, как следствие – высокая рабочая частота. Они почти вышли из применения по причине низкой прочности, уязвимости к перегрузкам и низкому максимальному току.
  2. Плоскостный диод. Область перехода больше – контакт проходит по площади пластинки полупроводника, соединяемой с кристаллом. Отличаются большей емкостью, низким уровнем помех, малым падением напряжения. Пример – диод Шоттки.

В современной маркировке разделение практически не встречается – плоскостные диоды постепенно вытесняют точечные.

Подтип

Следующее обозначение зависит от назначения прибора. Существует классификация диодов, применяемых в разных областях: туннельные, лазерные, варикапы, стабилитроны. Внутри подтипа также есть разделение уже по техническим параметрам:

  • рабочая частота;
  • время восстановления;
  • прямой и обратный ток;
  • допустимые значения обратного и прямого напряжения;
  • температурный режим.

Получается большое количество возможных сочетаний, отсюда – сложность создания единой системы маркировки.

Что такое SMD

Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.

SMD диод (слева), транзистор и светодиод для поверхностного монтажа

То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.

Фрагменты плат, собранных по smd технологии

Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.

Робот для smd монтажа к содержанию ↑

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Внешний вид диодного моста

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.

Диод Шоттки

Маркировка SMD диодов — справочник кодовых обозначений

Маркировка SMD диодов фирмы Hewlett Packard

#

Конфигурация

Тип корпуса

Цоколевка

Одиночный диод

SOT23

D1a

2

Два последовательно включенных диода

SOT23

D1i

3

Два диода с общим анодом

SOT23

D1j

4

Два диода с общим катодом

SOT23

D1h

5

Два отдельных диода

SOT143

D6d

7

Кольцо из четырех диодов

SOT143

D6c

8

Мост из четырех диодов

SOT143

D6a

9

Перевернутая четверка диодов

SOT143

B

Одиночный диод

SOT323

D2a

C

Два последовательно включенных диода

SOT323

D2b

E

Два диода с общим анодом

SOT323

D2c

F

Два диода с общим катодом

SOT323

D2d

K

Два отдельных диода

SOT363

D7b

L

Три отдельных диода

SOT363

D7f

M

Четыре диода с общим катодом

SOT363

D7g

N

Четыре диода с общим анодом

SOT363

D7h

P

Мост из четырех диодов

SOT363

D7i

R

Кольцо из четырех диодов

SOT363

D7j

T

Диод с низкой индуктивностью

SOT363

U

Последовательно-параллельная пара диодов

SOT363

Маркировка SMD диодов в цилиндрических корпусах

Тип

1 полоса

2 полоса

Эквивалент

BA682

Красная

Нет

BA482

BA683

Красная

Желтая

BA483

BAS32

Черная

Нет

1N4148

BAV100

Зеленая

Черная

BAV18

BAV101

Зеленая

Красная

BAV19

BAV102

Зеленая

Красная

BAV20

BAV103

Зеленая

Желтая

BAV21

BB219

Нет

Нет

BB909

Маркировка диодов и диодных сборок

НаименованиеМаркировкаКол-во диодовОбратное напр.Прямой токВремя рас.Емкость диодаКорпус
LL 4148один70 В100 мА4 нс4,0 пФmini-МELF
BAS 216один75 В250 мА4 нс1,5 пфSOD110
BAT254 NEWодин30 В200 мА5 нс10 пФSOD110
BAS 16JU/A6один75 В200 мА6 нс2,0 пФSOT23
BAS 21JSодин200 В200 мА50 нс5 пФSOT23
BAV 70JJ/A42 диода70 В250 мА6 нс1,5 пФSOT23
BAV 99JK, JE, A72 диода70 В250 мА6 нс1,5 пФSOT23
BAW 56JD, A12 диода70 В250 мА6 нс2,0 пФSOT23
BAT54SL442 шотки30 В200 мА5 нс10 пФSOT23
BAT54CL432 шотки30 В200 мА5 нс10 пФSOT23
BAV23SL312 диода200В225 мА50 нс5 пФSOT23

Маркировка стабилитронов BZX84

ТипМаркировкаUст при 5мА minUст при 5мА nomUст при 5мА maxMax R ДИФUст в диапазоне -60 … +125°С
BZX84C2V7W42,4B2,7B3,1B85 Oм-0,06%
BZX84C3V0W52,8B3,0B3,2B85 Oм-0,06%
BZX84C3V3W63,1В3,3В3,5В85 Ом-0,06%
BZX84C3V9W83,7В3,9В4,1В85 Ом-0,06%
BZX84C4V3Z04,1B4,3B4,5B80 Ом-0,03%
BZX84C4V7Z14,4В4,7В5,0В80 Ом-0,03%
BZX84C5V1Z24,9B5,1B5,3B60 Ом0,03%
BZX84C5V6Z35,2В5,6В6,0В40 Ом0,03%
BZX84C6V2Z45,8В6,2В6,6В10 Ом0,05%
BZX84C6V8Z56,4В6,8В7,2В15 Ом0,05%
BZX84C7V5Z67,1В7,5В7,9В15 Ом0,05%
BZX84C8V2Z77,7В8,2В8,7В15 Ом0,06%
BZX84C9V1Z88,8В9,1В9,5В20 Ом0,05%
BZX84C10Z99,4В10,0В10,6В20 Ом0,07%
BZX84C12Y211,4В12,0В12,7В25 Ом0,07%
BZX84C15Y413,8В15,0В15,6В30 Ом0,08%
BZX84C18Y616,8В18,0В19,1В45 Ом0,08%
BZX84C20Y817,8В20,0В21,0В45 Ом0,08%

Маркировка стабилитронов BZT52

ТипМаркировкаUст при 5мА minUст при 5мА nomUст при 5мА maxMax R ДИФUст в диапазоне -60 … +125°С
BZT52-C3V3SW43,1B3,3B3,5B95 Oм-0,055%
BZT52-C3V9SW63,7B3,9B4,1B95 Oм-0,050%
BZT52-C4V3SW74,0В4,3В4,6В95 Ом-0,035%
BZT52-C4V7SW84,4В4,7В5,0В75 Ом-0,015%
BZT52-C5V1SW94,8B5,1B5,4B60 Ом-0,005%
BZT52-C6V8SWB6,4B6,8B7,2B8 Ом0,045%

Как проверить SMD компоненты

Таблицы буквенных обозначений радиодеталей

⇩ Скачать зарубежные

⇩ Скачать отечественные

см. также Графические обозначения радиодеталей

Обозначения элементов полупроводниковых приборов

Таблица 1

Наименование

Обозначение

1. (Исключен, Изм. N 2).

2. Электроды:

база с одним выводом

база с двумя выводами

Р-эмиттер с N-областью

N-эмиттер с P-областью

несколько Р-эмиттеров с N-областью

несколько N-эмиттеров с P-областью

коллектор с базой

несколько коллекторов, например, четыре коллектора на базе

3. Области:

область между проводниковыми слоями с различной электропроводностью

Переход от Р-области к N-области и наоборот

область собственной электропроводности (I-область):

1) между областями с электропроводностью разного типа PIN или NIP

2) между областями с электропроводностью одного типа PIP или NIN

3) между коллектором и областью с противоположной электропроводностью PIN или NIP

4) между коллектором и областью с электропроводностью того же типа PIP или NIN

4. Канал проводимости для полевых транзисторов:

обогащенного типа

обедненного типа

5. Переход PN

6. Переход NP

7. Р-канал на подложке N-типа, обогащенный тип

8. N-канал на подложке P-типа, обедненный тип

9. Затвор изолированный

10. Исток и сток

Примечание. Линия истока должна быть изображена на продолжении линии затвора, например:

11. Выводы полупроводниковых приборов:

электрически не соединенные с корпусом

электрически соединенные с корпусом

12. Вывод корпуса внешний. Допускается в месте присоединения к корпусу помещать точку

(Измененная редакция, Изм. N 2, 3).

3, 4. (Исключены, Изм. N 1).
________________
* Таблицы 2, 3. (Исключены, Изм. N 1).

5. Знаки, характеризующие физические свойства полупроводниковых приборов, приведены в табл.4.

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Из чего состоит диод

В нашем мире встречаются вещества, которые отлично проводят электрический ток. Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток – фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.

После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.

Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.

строение диода

Полупроводник P-типа в диоде является анодом, а полупроводник N-типа – катодом.

Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.

диод Д226

Вот это и есть тот самый PN-переход

PN-переход диода

Диоды иностранных производителей

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

  1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
  2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
  3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

Цветовая маркировка по зарубежным системам

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.

Диоды полупроводниковые

Такие устройства являются максимально простыми, они известны большому количеству радиолюбителей. Имеется цилиндрическое основание, дисковая форма, на ножках нанесены обозначения диодов. Метки максимально понятны и заметны. То, каким цветом оформлен корпус, совершенно не играет никакой роли. На низкую мощность будет указывать небольшой размер.

Если говорить о довольно мощном диоде, то идет речь о наличии резьбы под гайку. Как правило, это нужно для крепления радиатора. Для осуществления работы системы охлаждения используются навесные элементы. На данный момент потребляемая мощность последовательно падает, соответственно, размеры корпусов любого прибора уменьшаются. Благодаря этому можно использовать стекло. Такой материал будет дешевле, прочнее и намного безопаснее при использовании.

Нюансы

В дополнение к таким обозначениям диодов используются также некоторые графические показатели. Благодаря им, можно решить задачу и понять, насколько высокой является рабочая точка устройства. Иногда на диоды наносятся данные о том, какая техника производства выбрана, какой имеется материал корпуса, масса устройства. В принципе, такая информация будет полезна тому, кто создает аппаратуру, любителям такие данные не нужны.

Нужно заметить, что импортные производители работают по другой схеме. Маркировка диода такого типа будет довольно простой, ее значение можно посмотреть в специальной таблице. Именно поэтому аналоги будет отыскать очень легко.

Маркировка светодиодов

В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две категории:

  1. Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
  2. Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.

Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.

Пример цветовой маркировки светодиодов

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

  • Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
  • Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

Диоды шоттки справочник импортные smd

Справочники радиодеталей: транзисторов, диодов, микросхем, резисторов, полупроводниковых SMD компонентов. Справочные пособия по радиоэлектронным компонентам отечественного и импортного производства.

Справочник зарубежные транзисторы и их аналоги. В справочнике представлены зарубежные маломощные биполярные транзисторы с указанием характерристик.
Формат HTML (djvu). Размер файла – 19Mb. СКАЧАТЬ

Справочник по SMD и обычным диодам шоттки. В справочнике приводится описание характерристик, маркировка, технические параметры, цоколевка для диодов шоттки.
Формат справочника PDF. Размер файла – 3.9Mb. СКАЧАТЬ

Справочник отечественные полупроводниковые приборы и их зарубежные аналоги. В книге приводится описание параметров, цоколевки, маркировки, обозначение на схемах отечественных и импортных полупроводниковых приборов.
Формат справочника djvu. Размер файла – 3Mb. СКАЧАТЬ

Справочник по маркировке резисторов. В книге рассматривается цветовая, буквенно-цифровая маркировка резисторов постоянных и переменных. Маркировка терморезисторов, варисторов, ограничителей токовой перегрузки. Описаны параметры и информация по применению.
Формат книги djvu. Размер файла – 7.6Mb. СКАЧАТЬ

Справочник зарубежные транзисторы, микросхемы, диоды. В книге представлены около 80 тысяч полупроводниковых компонентов, включая ТТЛ, логику на МОП структуре и стабилизаторы напряжения в интегральном исполнении. Приведены основные технические параметры, особенности, области применения а так же аналоги.
Формат книги djvu. Размер файла – 21Mb. СКАЧАТЬ

Справочник популярные микросхемы КМОП серии к176, к561, 564, кр1561, 1564. В справочнике приводится 95 типов импортных и отечественных КМОП микросхем. Рассматриваются логические элементы, триггеры, счетчики, регистры и более сложные микросхемы средней степени интеграции. Приводятся структурные схемы, параметры, цоколевка и рекомендации по применению.
Формат книги djvu. Размер файла – 1Mb. СКАЧАТЬ

Справочник популярные микросхемы ТТЛ. В книге представлены популярные микросхемы ТТЛ импортного и отечественного производства. Приводится схемотехника микросхем, параметры и цоколевка.
Формат книги djvu. Размер файла – 2.2Mb. СКАЧАТЬ

Справочник активных SMD компонентов. В книге представлено более 120 тысяч кодов для SMD транзисторов, диодов, тиристоров и микросхем. Приводится описание параметров, цоколевка выводов, маркировка.
Формат книги PDF. Размер файла – 14.7Mb. СКАЧАТЬ

Справочник по отечественным диодам, стабилитронам, тиристорам, оптопарам. В книге приводятся характеристики и параметры выпрямительных, импульсных, варикапов, туннельных и сверхвысокочастотных диодов, стабилитронов общего назначения, прецизионных, импульсных, двуханодных и стабисторов.
Формат книги djvu. Размер файла – 8.6Mb. СКАЧАТЬ

Справочник большие интегральные схемы. В книге представлены импортные микросхемы синтезаторы, процессоры, контроллеры, АЦП, детекторы, АЦП, память, ПЛИС, DSP, кодеки. Описаны типовые схемы включения, назначение выводов, характеристики и классификация.
Формат книги djvu. Размер файла – 4.8Mb. СКАЧАТЬ

Справочник маркировка электронных компонентов. В книге приводится цветовая и кодовая маркировка пассивных компонентов: резисторов, конденсаторов, катушек индуктивности а так же активных компонентов в SMD корпусах DO и SOT.
Формат книги djvu. Размер файла – 4.2Mb. СКАЧАТЬ

Справочник по интегральным микросхемам серии STK фирмы SANYO и STR, SAI, SI фирмы Sanken. В книге приведены сведения о микросхемах серии STK фирмы SANYO и STR, SAI, SI фирмы Sanken широко применяемых в различных бытовых аудио комплексах, телевизорах и другой бытовой и профессиональной электронной технике. Для большинства из них даны схемы включения, основные электрические параметры, типы корпусов. Микросхемы, имеющие одинаковую электрическую схему включения, сведены в одном месте, т.е. фактически являются аналогами.
Формат книги djvu. Размер архива – 3,10Mb. СКАЧАТЬ

Справочник по отечественным микросхемам. В книге представлены все произведенные на территории СНГ микросхемы – около 8000 тысяч типов. Даны справочные данные по ним и приведены их зарубежные аналоги.
Формат книги djvu. Размер архива – 7,35Mb. СКАЧАТЬ

Справочное приложение по ШИМ-контролерам . Приложение выполнено в виде документа для интернет-браузеров и открывается в стандартном браузере (опере, хроме, фоксе и т.п.). В нем представлены ШИМ-контролеры для импульсных блоков питания. Приведены справочные данные, габаритные размеры, цоколевка и структурные схемы этих приборов.

Справочник по отечественным (СНГ) интегральным микросхемам и их зарубежным аналогам. В справочнике дана информация только по аналогичности приборов – НАШ – ИМПОРТНЫЙ АНАЛОГ. В справочнике приведены более 3000 приборов.

Формат справочника PDF. Оба справочника в одном архиве, размер которого 1,21Mb СКАЧАТЬ

Диоды шоттки справочник импортные smd

Справочники радиодеталей: транзисторов, диодов, микросхем, резисторов, полупроводниковых SMD компонентов. Справочные пособия по радиоэлектронным компонентам отечественного и импортного производства.

Справочник зарубежные транзисторы и их аналоги. В справочнике представлены зарубежные маломощные биполярные транзисторы с указанием характерристик.
Формат HTML (djvu). Размер файла — 19Mb. СКАЧАТЬ

Справочник по SMD и обычным диодам шоттки. В справочнике приводится описание характерристик, маркировка, технические параметры, цоколевка для диодов шоттки.
Формат справочника PDF. Размер файла — 3.9Mb. СКАЧАТЬ

Справочник отечественные полупроводниковые приборы и их зарубежные аналоги. В книге приводится описание параметров, цоколевки, маркировки, обозначение на схемах отечественных и импортных полупроводниковых приборов.
Формат справочника djvu. Размер файла — 3Mb. СКАЧАТЬ

Справочник по маркировке резисторов. В книге рассматривается цветовая, буквенно-цифровая маркировка резисторов постоянных и переменных. Маркировка терморезисторов, варисторов, ограничителей токовой перегрузки. Описаны параметры и информация по применению.
Формат книги djvu. Размер файла — 7.6Mb. СКАЧАТЬ

Справочник зарубежные транзисторы, микросхемы, диоды. В книге представлены около 80 тысяч полупроводниковых компонентов, включая ТТЛ, логику на МОП структуре и стабилизаторы напряжения в интегральном исполнении. Приведены основные технические параметры, особенности, области применения а так же аналоги.
Формат книги djvu. Размер файла — 21Mb. СКАЧАТЬ

Справочник популярные микросхемы КМОП серии к176, к561, 564, кр1561, 1564. В справочнике приводится 95 типов импортных и отечественных КМОП микросхем. Рассматриваются логические элементы, триггеры, счетчики, регистры и более сложные микросхемы средней степени интеграции. Приводятся структурные схемы, параметры, цоколевка и рекомендации по применению.
Формат книги djvu. Размер файла — 1Mb. СКАЧАТЬ

Справочник популярные микросхемы ТТЛ. В книге представлены популярные микросхемы ТТЛ импортного и отечественного производства. Приводится схемотехника микросхем, параметры и цоколевка.
Формат книги djvu. Размер файла — 2.2Mb. СКАЧАТЬ

Справочник активных SMD компонентов. В книге представлено более 120 тысяч кодов для SMD транзисторов, диодов, тиристоров и микросхем. Приводится описание параметров, цоколевка выводов, маркировка.
Формат книги PDF. Размер файла — 14.7Mb. СКАЧАТЬ

Справочник по отечественным диодам, стабилитронам, тиристорам, оптопарам. В книге приводятся характеристики и параметры выпрямительных, импульсных, варикапов, туннельных и сверхвысокочастотных диодов, стабилитронов общего назначения, прецизионных, импульсных, двуханодных и стабисторов.
Формат книги djvu. Размер файла — 8.6Mb. СКАЧАТЬ

Справочник большие интегральные схемы. В книге представлены импортные микросхемы синтезаторы, процессоры, контроллеры, АЦП, детекторы, АЦП, память, ПЛИС, DSP, кодеки. Описаны типовые схемы включения, назначение выводов, характеристики и классификация.
Формат книги djvu. Размер файла — 4.8Mb. СКАЧАТЬ

Справочник маркировка электронных компонентов. В книге приводится цветовая и кодовая маркировка пассивных компонентов: резисторов, конденсаторов, катушек индуктивности а так же активных компонентов в SMD корпусах DO и SOT.
Формат книги djvu. Размер файла — 4.2Mb. СКАЧАТЬ

Справочник по интегральным микросхемам серии STK фирмы SANYO и STR, SAI, SI фирмы Sanken. В книге приведены сведения о микросхемах серии STK фирмы SANYO и STR, SAI, SI фирмы Sanken широко применяемых в различных бытовых аудио комплексах, телевизорах и другой бытовой и профессиональной электронной технике. Для большинства из них даны схемы включения, основные электрические параметры, типы корпусов. Микросхемы, имеющие одинаковую электрическую схему включения, сведены в одном месте, т.е. фактически являются аналогами.
Формат книги djvu. Размер архива – 3,10Mb. СКАЧАТЬ

Справочник по отечественным микросхемам. В книге представлены все произведенные на территории СНГ микросхемы – около 8000 тысяч типов. Даны справочные данные по ним и приведены их зарубежные аналоги.
Формат книги djvu. Размер архива — 7,35Mb. СКАЧАТЬ

Справочное приложение по ШИМ-контролерам . Приложение выполнено в виде документа для интернет-браузеров и открывается в стандартном браузере (опере, хроме, фоксе и т.п.). В нем представлены ШИМ-контролеры для импульсных блоков питания. Приведены справочные данные, габаритные размеры, цоколевка и структурные схемы этих приборов.

Справочник по отечественным (СНГ) интегральным микросхемам и их зарубежным аналогам. В справочнике дана информация только по аналогичности приборов – НАШ – ИМПОРТНЫЙ АНАЛОГ. В справочнике приведены более 3000 приборов.

Формат справочника PDF. Оба справочника в одном архиве, размер которого 1,21Mb СКАЧАТЬ

АНАЛОГИ ДИОДОВ

ДИОДЫ, АНАЛОГИ

  Здесь представлена самая большая таблица взаимозаменяемости импортных и отечественных диодов собраных в интернете. Часть 2. Полные и функциональные аналоги диодов. Даташит на каждый диод можно посмотреть введя её название в поисковую форму datasheet вправой части сайта. Цены на радиодетали можно посмотреть в любом интернет магазине.

Импортные. Отечественные.
102 КД102А
112 КД102А
502 Д226В
507 КД105Г
604 КД206В
10F5 Д304
10PM2 Д243
10PM4 Д246
10PM6 КД206В
10R6B Д211
10R10B МД218
11R2S Д243
11R3S Д245
11R4S Д246
12TQ045 КДШ2964Б
12TQ060 КДШ2964А
14P2 Д223Б
1N74 Д101
1N87T Д9В
1N210 Д102
1N211 Д102
1N212 Д101
1N213 Д101
1N219 КД104А
1N220 КД104А
1N250 Д243
1N295X Д9В
1N320 КД205Е
1N324 Д229В
1N332 Д229Е
1N339 Д229В
1N341 Д229Е
1N348 Д229В
1N354 КД104А
1N365 МД218
1N388 Д102
1N391 Д101
1N440B Д229Ж
1N441 КД204Б
1N441B КД205Л
1N442B Д229К
1N443 Д7Ж
1N444 КД205Е
1N445 КД105В
1N458 Д223В
1N843 КД103А
1N485 Д207
1N486 Д207
1N487A Д226В
1N488 Д209
1N531 КД204Б
1N533 КД205Б
1N534 КД205Е
1N535 КД105В
1N537 Д229Ж
1N538 КД205Л
1N539 Д229К
1N540 Д229Л
1N551 КД205Г
1N552 КД205В
1N553 КД205Б
1N554 КД205А
1N555 КД205Ж
1N560 КД105Г
1N602 КД204Б
1N602A КД204Б
1N604 Д7Ж
1N605 КД205Е
1N605A КД205Е
1N606A КД105В
1N627 Д312А
1N647 Д229Е
1N662 Д220Б
1N662A Д220Б
1N663 Д220Б
1N667 Д229В
1N673 Д229Е
1N695 Д310
1N770 Д310
1N777 Д312А
1N844 Д220Б
1N873 Д210
1N874 Д211
1N876 МД217
1N878 МД218
1N903A КД509А
1N903AM КД509А
1N903M КД509Г
1N904 КД521Г
1N905A КД521Г
1N905AM КД521Г
1N905M КД521Г
1N906AM КД521Г
1N906A КД521Г
1N906M КД521Г
1N907 КД521Г
1N908A КД509А
1N908AM КД509А
1N914A КД521А
1N914B КД521А
1N914M КД521А
1N916A КД521А
1N916B КД521А
1N996 Д310
1N1031 КД205Г
1N1032 КД205В
1N1033 КД205Б
1N1053 КД208А
1N1059 Д304
1N1061 Д243Б
1N1062 Д245Б
1N1063 Д246Б
1N1067 Д243Б
1N1068 Д245Б
1N1069 Д246Б
1N1073 Д243Б
1N1075 КД246Б
1N1081A Д229Ж
1N1082A КД205Л
1N1083 КД205В
1N1083A Д229К
1N1084 КД205Б
1N1085 КД208А
1N1090 Д243Б
1N1091 Д245Б
1N1092 Д246Б
1N1092A Д246Б
1N1115 КД208А
1N1169A КД205Б
1N1251 КД204В
1N1253 КД205Г
1N1254 КД205В
1N1255 КД205Б
1N1256 КД205Е
1N1257 КД105В
1N1258 КД205И
1N1259 КД105Г
1N1407 МД217
1N1440 КД205Л
1N1441 Д229К
1N1446 КД208А
1N1450 КД208А
1N1487 Д229Ж
1N1488 КД205Л
1N1489 Д229К
1N1490 Д229Л
1N1520A КС456А
1N1557 КД205Л
1N1558 Д229К
1N1559 Д229Л
1N1563 КД208А
1N1613 Д304
1N1613A Д304
1N1614A Д243Б
1N1615A Д246Б
1N1616 Д248Б
1N1616A Д248Б
1N1617 КД208А
1N1621 Д242
1N1623 Д245
1N1624 Д246
1N1632 КД104А
1N1645 Д229Ж
1N1647 КД205Л
1N1649 К229К
1N1651 К229Л
1N1694 Д229К
1N1695 Д229Л
1N1703 КД204Б
1N1706 КД205У
1N1709 КД205Г
1N1710 КД205В
1N1711 КД205В
1N1712 КД205А
1N1764 КД205А
1N1765 КС456А
1N1765A КС456А
1N1844 Д102
1N1849 КД104А
1N1927 КС139А
1N1984 КС168В
1N1984A КС168В
1N1984B КС168В
1N1985 КС182А
1N1985A КС182А
1N1985B КС182А
1N1986 КС210Б
1N1986A КС210Б
1N1986B КС210Б
1N1988 КС215Ж
1N1988A КС215Ж
1N1988B КС215Ж
1N1989 КС218Ж
1N1989A КС218Ж
1N1989B КС218Ж
1N1990 КС222Ж
1N1990A КС222Ж
1N1990B КС222Ж
1N2023 Д245
1N2025 Д246
1N2069A КД205Л
1N2070 Д229Л
1N2070A Д229Л
1N2073 Д229Ж
1N2080 КД204В
1N2082 КД205Г
1N2083 КД205В
1N2084 КД205Б
1N2085 КД205А
1N2086 КД205Ж
1N2091 Д229Ж
1N2092 КД205Л
1N2093 Д229К
1N2094 Д229Л
1N2104 Д229Ж
1N2105 КД205Л
1N2106 Д229К
1N2107 Д229К
1N2230 Д243Б
1N2230A Д243Б
1N2231 Д243Б
1N2232 Д245Б
1N2232A Д245Б
1N2233A Д245Б
1N2234 Д246Б
1N2234A Д246Б
1N2235 Д246Б
1N2235A Д247Б
1N2236 Д247Б
1N2237 Д247Б
1N2238 Д248Б
1N2238A Д248Б
1N2239 Д248Б
1N2239A Д248Б
1N2246 Д305
1N2246A Д305
1N2247 Д305
1N2247A Д305
1N2248 Д242
1N2248A Д242
1N2249 Д242
1N2249A Д242
1N2250 Д243
1N2250A Д243
1N2251 Д243
1N2251A Д243
1N2252 Д245
1N2252A Д245
1N2253 Д245
1N2253A Д245
1N2254 Д246
1N2254A Д246
1N2255 Д246
1N2255A Д246
1N2256 КД206Б
1N2256A КД206Б
1N2257 КД206Б
1N2257A КД206Б
1N2258 КД206В
1N2258A КД206В
1N2259 КД206В
1N2259A КД206В
1N2260 КД210Б
1N2260A КД210Б
1N2261 КД210Б
1N2289 КД208А
1N2289A КД208А
1N2290 Д304
1N2350 Д303
1N2373 Д211
1N2374 МД218
1N2391 КД208А
1N2400 КД208А
1N2409 КД208А
1N2418 КД208А
1N2482 КД205Л
1N2483 Д229Л
1N2487 Д229Л
1N2505 КД105Г
1N2610 Д229Ж
1N2611 КД205Л
1N2613 Д229Л
1N2638 КД208А
1N2786 Д243
1N2793 Д305
1N2847 КД208А
1N2859 Д229Ж
1M2860 КД205Л
1N2862 Д229Л
1N2878 КД205И
1N2879 КД205И
1N3063 КД521А

   Справочники радиодеталей

Варикап.

Обозначение, параметры и применение варикапа

В современной электронике появляется всё больше электронных компонентов управляемых напряжением. Это связано с активным развитием цифровой техники. Ранее электронная аппаратура управлялась всевозможными ручками регулировки, кнопками, многопозиционными переключателями, т.е. руками.

Цифровая техника избавила нас от этого, а взамен дала возможность управлять и настраивать устройства посредством кнопок и экранного меню. Всё это было бы невозможно без электронных компонентов, управляемых напряжением. К одному из таких электронных компонентов можно отнести варикап.

Варикап – это полупроводниковый диод, который изменяет свою ёмкость пропорционально величине приложенного обратного напряжения от единиц до сотен пикофарад. Так изображается варикап на принципиальной схеме.

Как видим, его изображение очень напоминает условное изображение полупроводникового диода. И это не случайно. Дело в том, что p-n переход любого диода обладает так называемой барьерной ёмкостью. Сама по себе барьерная ёмкость перехода для диода нежелательна. Но и этот недостаток смогли использовать. В результате был разработан варикап – некий гибрид диода и переменного конденсатора, ёмкость которого можно менять с помощью напряжения.

Как известно, при подаче обратного напряжения на диод, он закрыт и не пропускает электрический ток. В таком случае p-n переход выполняет роль своеобразного изолятора, толщина которого зависит от величины обратного напряжения (Uобр). Меняя величину обратного напряжения (Uобр), мы меняем толщину перехода – этого самого изолятора. А поскольку электрическая ёмкость C зависит от площади обкладок, в данном случае площади p-n перехода, и расстояния между обкладками – толщины перехода, то появляется возможность менять ёмкость p-n перехода с помощью напряжения. Это ещё называют электронной настройкой.

На варикап прикладывают обратное напряжение, что изменяет величину ёмкости барьера p-n перехода.

Отметим, что барьерная ёмкость есть у всех полупроводниковых диодов, и она уменьшается по мере увеличения обратного напряжения на диоде. Но вот у варикапов эта ёмкость может меняться в достаточно широких пределах, в 3 – 5 раз и более.

Положительные качества варикапа.

У варикапов очень маленькие потери электрической энергии и малый ТКЕ (температурный коэффициент ёмкости) поэтому их с успехом применяют даже на очень высоких частотах, где ёмкость конденсатора измеряется долями пикофарад. Это очень важно, так как если бы ёмкость варикапа была нестабильна из-за утечек (потери электрической энергии) и температуры (ТКЕ), то частота колебательного контура «уходила» и «гуляла», т.е. менялась. А это недопустимо! Познакомьтесь с колебательным контуром, и вы сразу поймёте насколько это важно.

Как работает варикап?

На рисунке показана типовая схема управления варикапом.

R2 — переменный резистор. С помощью винта по рабочей поверхности этого резистора перемещается ползунок, который плавно изменяет сопротивление, а, соответственно, и величину обратного напряжения (Uобр), подаваемого на варикап. Конденсатор С1 препятствует попаданию на индуктивность L1 постоянного напряжения. Постоянный резистор R1 уменьшает шунтирующее действие резистора R2 на контур, что позволяет сохранить резонансные свойства контура. Как видим, ёмкость варикапа входит в состав колебательного контура. Меняя ёмкость варикапа, мы изменяем параметры колебательного контура и, следовательно, частоту его настройки. Так реализуется электронная настройка.

В современных цветных телевизорах есть такая функция – автонастройка (автопоиск) телеканалов. Нажимаем на кнопку, и весь диапазон сканируется на предмет наличия вещательных программ – телеканалов. Так вот этой функции просто бы не существовало, если бы не было варикапа.

В телевизоре управляющей схемой формируется плавно меняющееся напряжение настройки, которое и подаётся на варикап. За счёт этого меняются параметры колебательного контура приёмника (тюнера) и он настраивается на тот или иной телеканал. Затем происходит запоминание напряжения настройки на каждый из найденных телеканалов, и мы можем переключаться на любой из них, когда захотим.

Кроме обычных варикапов очень часто используют сдвоенные и строенные варикапы с общим катодом. Вот такой вид они имеют на принципиальных схемах.

Они используются, как правило, в радиоприёмных устройствах, где необходимо одновременно перестраивать входной контур и гетеродин с помощью одного потенциометра. Имеются так же обычные сборки, когда в одном корпусе размещается несколько варикапов электрически не связанные между собой.

Параметры варикапов.

Несмотря на то, что варикап разработан на базе диода, это всё-таки конденсатор и именно параметры, связанные с ёмкостью и являются основными. Вот лишь некоторые из них:

  • Максимальное обратное постоянное напряжение (Uобр. max.). Измеряется в вольтах (В). Это максимальное напряжение, которое можно подавать на варикап. Напомним, что ёмкость варикапа уменьшается при увеличении обратного напряжения на нём.

  • Номинальная ёмкость варикапа (СВ). Это ёмкость варикапа при фиксированном обратном напряжении. Поскольку варикапы выпускаются на различные значения ёмкости, начиная от долей пикофарады и до сотен пикофарад, то их ёмкость измеряют, подавая определённую величину обратного напряжения на варикап. Оно может быть равным 4 и более вольтам, и, как правило, указывается в справочных данных.

    Также может указываться минимальная и максимальная ёмкость варикапа (Cmin и Cmaх). Это связано с тем, что параметры выпускаемых варикапов могут несколько отличаться. Поэтому в справочных данных указывают минимально- и максимально- возможную ёмкость варикапа при фиксированном обратном напряжении (Uобр). Это и есть Cmax и Cmin.

    У импортных варикапов обычно указывается только одна величина Cd (или Cд) – ёмкость варикапа при обратном напряжении, близком к максимальному. Например, для импортного варикапа BB133 ёмкость Cd = 2,6 pF (пФ) при обратном напряжении VR = 28 V.

  • Коэффициент перекрытия по ёмкости (Кс). Этот параметр показывает отношение максимальной ёмкости варикапа к минимальной. Считается так:
  • Например, для отечественного варикапа КВ109А коэффициент перекрытия Кс равен 5,5. Ёмкость при Uобр = 25 В составляет 2,8 пФ (Это – Cmin). Так как диапазон обратного напряжения для варикапа КВ109А составляет 3 – 25 вольт, то используя формулу, можно узнать ёмкость этого варикапа при обратном напряжении в 3 вольта. Оно составит 15,4 пФ.(Это – Cmax).

    В документации на импортные варикапы так же указывается коэффициент перекрытия. Он называется capacitance ratio. Формула, по которой считается этот параметр, выглядит так (для варикапа BB133).

    Как видим, берётся ёмкость варикапа при обратном напряжении в 0,5 V и в 28 V. Так как ёмкость варикапа уменьшается при увеличении обратного напряжения на нём, то становиться ясно, что эта формула расчёта аналогична той, что применяется для расчёта Кс.

Все остальные параметры можно считать несущественными. В некоторых случаях необходимо обратить внимание на граничную частоту, но это не столь важно, поскольку варикапы уверенно работают во всём радио и телевизионном диапазоне.



Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



1N4001 Диод: распиновка, детали, аналоги, лист данных

1N4001 Диод

1N4001 Диод

Схема выводов диода 1N4001

нажмите на картинку для увеличения

Штифт Конфигурация

Контактный №

Имя контакта

Описание

1

Анод

Ток всегда проходит через анод

2

Катод

Ток всегда выходит через катод

1N4001 Характеристики диода
  • Средний прямой ток 1А
  • Неповторяющийся Пиковый ток 30А
  • Обратный ток 5uA.
  • RMS обратное напряжение 35В
  • Повторяющееся пиковое обратное напряжение 50 В
  • Доступен в пакете DO-41

Примечание: Полную техническую информацию можно найти в таблице данных 1N4001 в конце этой страницы.

1N4001 Эквивалентные диоды

1N4148, 1N4733A, 1N5408, 1N5822, стабилитроны.

Описание

Диод — это устройство, пропускающее ток только в одном направлении.То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Для диода 1N4001 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Следовательно, мы можем использовать это в схемах, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно. Он может выдерживать пики обратного напряжения до 50 В.

Применение диода
  • Может использоваться для предотвращения проблем с обратной полярностью
  • Полуволновые и полноволновые выпрямители
  • Используется как устройство защиты
  • Регуляторы тока

2D-представление (DO-41)

Hand Wiring Guide — QMK

Вам понадобятся: (где x — количество клавиш на запланированной клавиатуре)

  • QMK-совместимая плата микроконтроллера (Teensy, Pro-Micro, QMK Proton C и т. Д.))

  • x клавишных переключателей (MX, Matias, Gateron и т. Д.)

  • Пластина клавиатуры и стабилизаторы крепления пластины

  • Соответствующая вентиляция / вентилятор

Опционально, но полезно

  • Щипцы для зачистки проводов / острый нож

  • Пинцет и / или маленькие плоскогубцы

  • Паяльная станция / Руки помощи

Существует много способов вручную подключить провод к матрице печатной платы, это руководство опишите основы, а также несколько рекомендуемых способов решения этой проблемы.

Поскольку мы имеем дело с ручной проводкой, предполагается, что у вас уже есть пластина. Если вы планируете полностью индивидуальный макет, вам могут помочь такие инструменты, как ai03 Plate Generator и Swillkb Plate & Case Builder.

Начните с установки переключателей и стабилизаторов в пластину. В зависимости от толщины и материала это может также включать горячее приклеивание.

Если вы следуете уже существующему руководству по проводке (например, для клавиатур в разделе микропрограмм ручного подключения, вы можете пропустить этот шаг, просто убедитесь, что вы подключили матрицу, как описано).

Вы хотите, чтобы одна ножка от каждого переключателя была прикреплена к соответствующим переключателям рядом с ним (ряды), а другая ножка была прикреплена к переключателям выше и ниже ее (столбцы) и диод к одной из ножек чаще всего это будет ножка, прикрепленная к рядам, и диод будет направлен от нее (от столбца к ряду), то есть с проводом, наиболее удаленным от черной линии на диоде, подключенном к переключателю (поскольку ток будет течь только в одном направлении через диод).

Спроектировать ортолинейную клавиатуру (например, Planck) довольно просто.

Изображение из RoastPotatoes «Как вручную подключить планку»

Но чем больше и сложнее ваша клавиатура, тем сложнее матрица. Keyboard Firmware Builder может помочь вам спланировать компоновку матрицы (здесь показана базовая полноразмерная клавиатура ISO, импортированная из редактора раскладки клавиатуры.

Пример матрицы ISO

Имейте в виду, что количество строк плюс количество столбцов не может превышать количество контактов ввода-вывода на вашем контроллере.Таким образом, полноразмерная матрица, показанная выше, возможна на Proton C или Teensy ++, но не на обычном Teensy или Pro Micro.

Общие платы микроконтроллеров

* Elite C, по сути, такая же, как Pro Micro с USB-C вместо Micro-USB

Существует также ряд плат, разработанных специально для ручной проводки, которые устанавливаются непосредственно на небольшое количество переключателей а по остальным распиновки предлагают. Хотя они, как правило, дороже, и их труднее достать.

Почтовая доска mini установлена ​​на месте

Единого правильного способа сделать это не существует. Вы хотите добиться хорошего соединения на всех запланированных стыках и отсутствия случайных коротких замыканий.

Установленные материалы и методы включают:

Обратите внимание, что эти методы можно комбинировать. Перед тем, как приступить к пайке, подготовьте куски проволоки.

Примечание о разделенных клавиатурах

Если вы планируете разделенную клавиатуру (например, Dactyl), для каждой половины потребуется контроллер и средства связи между ними (например, TRRS или проводной кабель). Дополнительную информацию можно найти в документации по разделенной клавиатуре QMK.

В других местах можно найти множество руководств и наконечников по пайке, но вот некоторые из наиболее полезных и актуальных для ручной разводки:

Чтобы обеспечить прочное паяное соединение, вы вам нужен хороший контакт между припоем и двумя металлическими частями, которые вы соединяете.Хороший способ сделать это (хотя и не обязательно) — обвить контакты или скрутить провода перед нанесением припоя.

Если ваши диоды находятся на упаковочной полосе и нуждаются в их изгибе (либо в начале петли, либо для подключения к соседнему), это легко сделать, согнув их над чем-то прямым, например, краем коробки. , стол или линейку. Это также помогает отслеживать направление диода, поскольку все изгибы будут с одной стороны.

Изогнутые ножки диода

Если в вашем утюге есть контроль температуры, установите его на 315ºC (600ºF).

После нагрева залудите паяльник — это означает расплавление небольшого количества припоя на конце паяльника, а затем его быстрое удаление влажной губкой или подушечкой для чистки проводов, оставляя на конце блестящий серебристый слой, который помогает сохранить окисление сдерживается и помогает припою течь.

Когда вы приступите к нанесению припоя, подержите паяльник напротив двух поверхностей на секунду, чтобы нагреть его, затем нанесите небольшое количество припоя, чтобы соединить две части вместе. Нагревание поверхностей гарантирует, что припой прилипнет к ним и он не остынет слишком быстро.

Не держите утюг на припое / стыке дольше, чем необходимо. Тепло будет проходить через поверхности и может повредить компоненты (корпуса переключателя плавления и т. Д.). Кроме того, припой содержит флюс, который способствует «смачиванию». Чем дольше нагревается припой, тем больше испаряется флюс, а это означает, что вы можете получить плохое паяное соединение с выступами, которые, помимо плохого внешнего вида, также могут увеличить риск короткого замыкания.

Пайка диодов

Начиная с верхнего левого переключателя, поместите диод (с помощью пинцета, если он у вас есть) на переключатель так, чтобы сам диод был выровнен вертикально, а черная линия была обращена к вам.Входной вывод диода должен касаться левого контакта переключателя, а изогнутый выходной конец должен быть направлен вправо и опираться на переключатель, например:


Letting держите диод, возьмите припой и одновременно прикоснитесь к левому контакту и им, и паяльником — канифоль в припое должна облегчить протекание припоя как по диоду, так и по контакту клавишного переключателя. Диод может немного сдвинуться, и если это произойдет, осторожно установите его на место, взявшись за изогнутый конец диода — другой конец очень быстро нагреется.Если вы обнаружите, что он слишком много движется, использование каких-либо плоскогубцев может помочь удержать диод в неподвижном состоянии при пайке.

Дым, выделяемый канифолью, опасен, поэтому будьте осторожны, чтобы не вдохнуть его и не попасть в глаза / лицо.

После пайки можно подуть на стык, чтобы отогнать дым от лица и быстрее охладить припой. Вы должны увидеть, как припой становится матовой (не блестящей) по мере затвердевания. Имейте в виду, что после этого он все еще будет очень горячим, и потребуется пара минут, чтобы остыть на ощупь.Дуть на нее ускорит этот процесс.

Когда первый диод готов, следующий нужно будет припаять как к кнопочному переключателю, так и к предыдущему диоду в новом колене. Это будет выглядеть примерно так:


После завершения ряда используйте кусачки, чтобы обрезать лишний провод с вершин диодов и с правой стороны на конечном переключателе. Этот процесс необходимо будет выполнить для каждой имеющейся у вас строки.

Когда все диоды полностью припаяны, рекомендуется быстро осмотреть каждый из них, чтобы убедиться, что ваши паяные соединения являются прочными и прочными — ремонт после этого возможен, но сложнее.

Пайка колонок

В следующем процессе у вас будет несколько вариантов — неплохо изолировать провода колонки (поскольку диодов нет), но если вы будете достаточно осторожны, вы можете использовать оголенные провода. провода для колонн — правда, не рекомендуется. Если вы используете одножильную проволоку, возможно, лучшим вариантом будет снятие пластика со всей проволоки и ее повторная подача, но это может быть затруднительно в зависимости от размера и материалов. Вы захотите оставить части провода незащищенными там, где вы собираетесь припаять его к кнопочному переключателю.

Если вы используете многожильный провод, вероятно, проще всего использовать несколько маленьких проводов для соединения каждого переключателя вдоль колонны. Можно использовать один и расплавить изоляцию, но это не рекомендуется, так как это приведет к образованию еще более вредных паров и может испортить паяльник.

Перед тем, как приступить к пайке, полезно предварительно согнуть вашу проволоку (при использовании однослойной) или, по крайней мере, иметь представление о том, как вы собираетесь проложить колонну (особенно если вы делаете шахматную плату ).В частности, куда вы идете, не имеет большого значения, так как мы будем основывать наши определения раскладки клавиатуры на том, как она была подключена — просто убедитесь, что каждый ключ в определенной строке находится в уникальном столбце и что они в порядке от слева направо.

Если вы не используете какую-либо изоляцию, вы можете попытаться удерживать провода столбцов приподнятыми и припаять их рядом с концами контактов клавишного переключателя — если провода достаточно прочные, они не закорочат рядные проводки и диоды.

Теперь, когда сама матрица готова, пора подключить то, что вы сделали, к плате микроконтроллера.

Поместите микроконтроллер в нужное место, продумайте монтаж и выравнивание корпуса. Имейте в виду, что расположение разъема USB может отличаться от расположения контроллера при использовании короткого кабеля типа «папа-мама», если это необходимо.

Найдите распиновку / документацию для вашей платы микроконтроллера (ссылки здесь) и запишите все цифровые контакты ввода / вывода на ней (обратите внимание, что на некоторых контроллерах, таких как teensy, аналоговый ввод / вывод может удваиваться как цифровой), так как это контакты, к которым вы хотите подключить свои провода.

Особые инструкции для Teensy 2.0

На Teensy есть некоторые особые контакты, такие как D6 (светодиод на чипе) или некоторые из каналов UART, SPI, I2C или PWM, но избегайте их только в том случае, если вы планируете что-то помимо клавиатуры. Если вы не уверены, что хотите добавить что-то позже, у вас должно быть достаточно булавок, чтобы избежать пары.

Выводы, которые вам абсолютно необходимо избегать, как и в случае с любым другим контроллером, это: GND, VCC, AREF и RST — все остальные можно использовать и использовать в прошивке.

Обрежьте провода на длину расстояния от точки a в каждом столбце / строке до контроллера. Вы можете паять в любом месте ряда, если оно находится после диода — пайка перед диодом (на стороне переключателя) приведет к тому, что этот ряд не будет работать.

Ленточный кабель можно использовать для поддержания порядка. Вы также можете рассмотреть возможность прокладки проводов под существующими столбцами / строками.

Ленточный кабель

При пайке проводов к контроллеру отметьте, какая строка / столбец идет к какому выводу на контроллере, поскольку мы будем использовать эти данные для настройки матрицы при создании прошивки.

По мере продвижения следите за тем, чтобы контроллер оставался на месте — перерезать и припаять провода — это боль!

Установка базовой прошивки

Отсюда у вас должна быть рабочая клавиатура после программирования прошивки.

Простую прошивку можно легко создать с помощью веб-сайта Keyboard Firmware Builder. Воссоздайте макет с помощью редактора раскладки клавиатуры, импортируйте его и заново создайте матрицу (если это еще не было сделано в рамках планирования матрицы.

Просмотрите остальные вкладки, назначая клавиши, пока не дойдете до последней, где вы можете скомпилировать и скачай свою прошивку.Файл .hex можно записать прямо на клавиатуру, а .zip исходных файлов можно изменить для расширенной функциональности и скомпилировать локально, используя метод, описанный в разделе Создание первой прошивки.

Источником, предоставленным Keyboard Firmware Builder, является QMK, но он основан на версии QMK с начала 2017 года. Чтобы скомпилировать код из вашего .zip-файла в современной версии прошивки QMK, вам необходимо открыть .zip и следуйте этим инструкциям:

  1. Распакуйте папку kb в qmk_firmware / keyboards / handwired / .

  2. Откройте извлеченную папку kb , затем перейдите в папку keymaps / default / и откройте keymap.c .

  3. Найдите и удалите кодовый блок action_get_macro :



    const macro_t * action_get_macro (keyrecord_t * record, uint8_t id, uint8_t opt) {

    ...

    return MACRO_NONE;

    }

Установите QMK Toolbox.

QMK Toolbox 0.0.16 в Windows 8.1

В разделе «Локальный файл» перейдите к вновь созданному файлу .hex. В разделе «Микроконтроллер» выберите соответствующий для вашей платы контроллера (общие доступны здесь).

Подключите клавиатуру и нажмите кнопку сброса (или закоротите контакты сброса и заземления, если кнопки нет) и нажмите кнопку «Вспышка» в панели инструментов QMK.

Используйте веб-сайт, например Тестер клавиатуры, Тестер клавиатуры или Средство проверки клавиатуры QMK Configurator, или просто откройте текстовый редактор и попробуйте ввести текст — вы должны получить символы, которые вы поместили в свою раскладку клавиатуры.Проверьте каждую клавишу и отметьте те, которые не работают. Вот краткое руководство по поиску и устранению неисправностей неработающих клавиш:

  1. Переверните клавиатуру и замкните контакты клавишного переключателя отрезком провода — это исключит возможность неисправности клавишного переключателя и его необходимости в замене.

  2. Проверьте места пайки на клавишном переключателе — они должны быть гладкими и целыми. Если вы дотронетесь до него с умеренным усилием, и он развалится, значит, он недостаточно прочен.

  3. Проверьте паяные соединения на диоде — если диод ослаблен, часть вашего ряда может регистрироваться, а другая — нет.

  4. Проверьте паяные соединения на колоннах — если проводка вашей колонки ослаблена, часть или вся колонка может не работать.

  5. Проверьте паяные соединения на обеих сторонах проводов, идущих к / от Teensy — провода должны быть полностью припаяны и подключены к обеим сторонам.

  6. Проверьте <имя_проекта>.h для ошибок и неправильно помещенный KC_NO s — если вы не уверены, где они должны быть, вместо этого продублируйте переменную k xy .

  7. Убедитесь, что вы действительно скомпилировали прошивку и правильно прошили Teensy. Если у вас нет сообщений об ошибках в терминале или всплывающего окна во время перепрошивки, вы, вероятно, все сделали правильно.

  8. Используйте мультиметр, чтобы проверить, действительно ли переключатель замыкается при нажатии (замыкая цепь при нажатии).

Если вы сделали все это, имейте в виду, что иногда у вас могло быть несколько вещей, влияющих на переключатель, поэтому не повредит проверить переключатель, замкнув его в конце.

После того, как вы убедились, что клавиатура работает, если вы использовали отдельный (не привязанный к проводам) контроллер, вы захотите закрепить его на месте. Это можно сделать разными способами, например: горячий клей, двухсторонний скотч, тэдди с 3D-принтом, изолента.

Если вы нашли это заполнение, вы можете поэкспериментировать, добавив дополнительные функции, такие как светодиоды переключателя, переключатель RGB, подсветка RGB или даже OLED-дисплей!

Внутри прошивки есть много возможностей — изучите docs.qmk. fm, чтобы получить полный список функций, и погрузиться в различные клавиатуры, чтобы увидеть, как люди их все используют. Вы всегда можете обратиться за помощью в сабреддит OLKB или QMK в Discord!
