Силовой кабель ВВГ 2х2,5, 3х1,5 и пр.

Силовой провод ВВГ является наиболее популярным типом кабеля для передачи и распределения электрической энергии. Он работает с напряжением 220В/380В или 660В/1000В (номинальная частота — 50 Гц). Данный электропровод характеризуется крайне обширной сферой применения.

Расшифровка названия

В наименовании силового кабеля ВВГ кроются слова: «винил-винил-голый». Два первых слова в названии дают указание на двойной слой поливинилхлорида. Эти два слоя являются оболочкой для медных жил внутри кабеля: одной или нескольких. Последнее слово указывает на то, что соответствующий защитный покрой отсутствует.

Делаем выводы:

  • _ — если перед «В» отсутствуют другие буквы, значит проводник выполнен из меди,
  • В – если материал изоляции «В», значит изоляция жил из поливинилхлорида,
  • В — если материал оболочки «В», значит оболочка из поливинилхлорида,
  • Г — гибкий (голый), значит поверх оболочки нет брони.

Техническое описание

Кабель ВВГ может быть в нескольких вариантах:

  • однопроволочный,

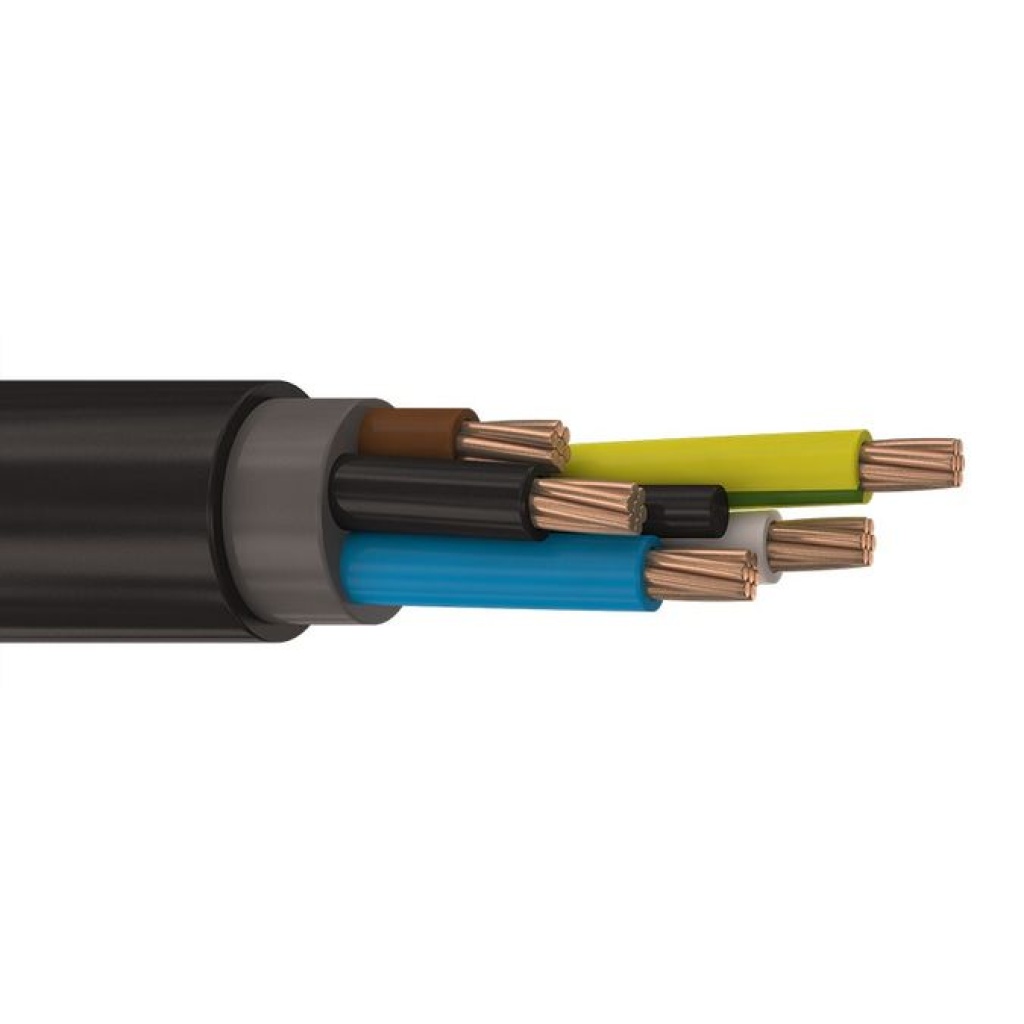

  • многопроволочный (сделан с 2, 3, 4 или 5 токопроводящими жилами, с наличием или отсутствием нулевой жилы).

Как правило, кабель выполнен из медного материала. Цветовая маркировка жил соответствует международному стандарту: нулевой проводник маркируется синей или голубой расцветкой, а заземляющий — желто-зеленой.

Соответствие с ГОСТом 16442-80:

  • токопроводящая жила представляет собой медный прут с сечением круглой формы,
  • изоляция у проводника сделана из ПВХ,
  • оболочка провода ВВГ — это шланг из ПВХ, который не поддерживает горение и распространение УФ-излучения.

Важно знать!

Также дифференциация кабелей осуществляется по площади сечения. Эта площадь может значительным образом изменяться в зависимости от наружного диаметра кабеля и количества имеющихся у него жил.

Величина номинального сечения провода может достигать 240 мм2. Более подробную информацию смотрите в таблице:

Число жил Номинальное сечение,мм 2
кабель на 0,66 кВ кабель на 1 кВ
1,2,3,4 1,5 — 50 1,5 — 240
5,6 1,5 — 25 1,5 — 25

В процессе прокладки необходимо знать, что номинальное сечение влияет на минимальную строительную длину кабелей, а также на минимальный радиус изгиба при укладке. Допустимым минимальным радиусом поворота при монтаже считается 7,5*D, где D – диаметр кабеля с оболочкой.

Также может значительно изменяться масса кабеля на километр. Это также важный аспект при планировке. У тонких кабелей масса равна 43 кг/км, у секторных жил с площадью 240 мм2 — достигает 9952 кг/км. Рекомендуется ознакомиться со всеми техническими свойствами электропровода перед его покупкой.

У кабеля ВВГ может быть дополнительная маркировка, указывающая на подтип данного привода. Например, если после «ВВГ» вы видите букву «п», то это плоский кабель. Если добавляются цифры 3х1.5, значит у него есть 3 жилы, а сечение — 1,5 см2, а если 2х2.5, значит 2 жилы и сечение 2,5 см2.

Срок службы и цены

Срок службы кабеля ВВГ составляет порядка 30 лет (при этом гарантийный срок традиционно составляет 5 лет). Цена кабеля зависит от количества жил и от их сечения.

Также выделяют несколько других разновидностей кабеля ВВГ:

  • марка ВВГнг не горючий,
  • марка ВВГнг LS без дыма и газообразования при пожаре,
  • марка ВВГ п имеющий плоскую форму,
  • марка ВВГнг (а) универсальный пожароустойчивый.

У нас вы можете купить силовой кабель ВВГ напрямую с завода производителя. Для этого нужно позвонить по телефону (4932) 939-200.

ВВГ или ПВС? * Удобный дом

Кабель ВВГ или провод ПВС? Что выбрать для электропроводки своего дома или квартиры? Какой материал более подходящий? Что прослужит дольше?

Кабель ВВГ

В описании провода и кабеля очень много схожего. Кроме разве того, что кабель может быть бронированным, а провод, пожалуй, только экранированным. Потому, чтобы отличить провод от кабеля нужно в воображении представить их увеличенными в десятки раз. А затем прикинуть, как такой, мысленно увеличенный проводник, будет смотреться на крупном заводе. Если и в увеличенном виде он смотрится солидно, то это кабель. Если же вызывает лишь улыбку, то провод.

Почему лучше использовать кабель ВВГ, чем провод ПВС?

Покупать для монтажа электропроводки своего дома, за некоторым исключением, лучше кабель. Тем более что и в “Правилах Устройства Электроустановок” написано “Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям”.   Бесспорно, каждый считает свое жилище ценным сооружением.

Жила бытового кабеля должна быть медной. Электропроводность меди больше чем электропроводность алюминия. Потому, используя медь, мы можем не завышать сечение проводника. Не смотря на то, что алюминий дешевле меди, употреблять его для домашней электропроводки нельзя. Он обладает повышенной текучестью, что приводит к быстрому ослаблению  винтовых соединений (розетки, выключатели, различные аппараты защиты). А это означает частое обслуживание (протягивание винтов) этих соединений. В быту это никогда не выполнятся, что приводит к нагреву и возгоранию ослабленного контакта. К дополнению ко всему, алюминий более ломкий металл, и это затрудняет устранение неисправностей.

Оптимальный выбор для домашней электропроводки – это кабель ВВГнг. Это проводник с медной (о чем говорит отсутствие буквы А (алюминий) в начале обозначения) однопроволочной жилой, характерной для малых сечений. А также с внешней оболочкой из поливинилхлорида (В-винила). И изоляцией жилы из этого же материала (третья буква В). У него нет дополнительной защиты оболочки (Г-голый — не бронированный). Иногда буква Г трактуется как гибкий. Но это вызывает сомнение, так как моножила относится к первому классу гибкости. То есть, самая негибкая жила. Обозначение нг (негорючий в группах) означает маловероятность того, что при аварийном нагревании одного кабеля от него загорятся расположенные рядом проводники.

Для выполнения правил пожарной безопасности по  ГОСТу в зданиях и сооружениях необходимо применять кабель ВВГнг-ls (ls-low smoke) мало дымный. То есть, при пожаре (тьфу, тьфу, тьфу), он выделяет меньшее количество дыма. В зданиях же с массовым пребыванием людей требуется кабель ВВГнг-hf. Кабель не только мало дымный, но и не содержащий галогенов. А также, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении.

Провод ПВС

Есть ли запрет на монтаж электропроводки проводом ПВС?

При проведении ремонта квартиры или дома на всем пространстве бывшего Советского Союза есть нелепая традиция – доверять электромонтаж штукатурам и мастерам по гипсокартону и кафелю. Они же очень любят применять в работе провод ПВС — провод в виниловой оболочке соединительный. Ну да, он очень мягкий и гибкий и чрезвычайно удобен в работе. Прокладывая ПВС и сокращая путь проводки по диагонали , можно закончить монтаж в более короткий срок. И при этом нигде в нормативных документах нет фразы: “прокладка электропроводки проводом ПВС категорически запрещена”. Но в Правилах Устройства Электроустановок прямо  говорится: “Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”.

Производители ПВС указывают про свой продукт примерно следующее: “Провода марки ПВС применяются для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, холодильников, стиральных машин, используется при производстве переносных светильников, бытовых удлинителей, для подключения бытовых электрических приборов, приборов видеонаблюдения, электрических устройств и приборов быстрого применения к сетям с напряжением до 380 В ”. То есть, ПВС — это, грубо выражаясь, шнур для утюга. Потому и применяться он должен по своему прямому назначению.

Жила у ПВС многопроволочная. По сути, изготовление такой жилы дело более энергозатратное и дорогое, чем изготовление однопроволочной жилы. А ведь стоит ПВС дешевле, чем ВВГ такого же сечения. За счет чего удешевление?  Вывод можно сделать один — у ПВС более дешевая изоляция. По замыслу, рассчитанная на работу на воздухе, а не под слоем штукатурки или бетона. Ведь мы не можем провести химический  анализ каждого мешка штукатурной смеси. Даже не сможем выяснить насколько обычный цемент агрессивен для изоляции. Мало ли что подсыпает производитель по стандартам в свою цементную смесь, чтобы она была поядреней. Потому возникает вопрос: насколько долго выдержит это агрессивное воздействие провод?

Срок годности кабеля ВВГ и провода ПВС

Тем более и срок годности для провода ПВС изготовители кабельной продукции заявляют пять – семь лет. А в стационарной установке, в спокойных условиях, десять лет. А у кабеля ВВГ заявленный производителями срок годности тридцать лет. Может быть, при благоприятных условиях и ПВС пролежит в стене тридцать лет. А может и не пролежит. А вот кабель ВВГ, со своей дубовой (в хорошем смысле этого слова) изоляцией, наверняка прослужит положенный ему производителем срок.

Многие клеммные соединения в розетках и других установочных приборах предназначены  именно для однопроволочных жил. Некоторые клеммы розеток как для однопроволочных, так и для многопроволочных. И лишь ограниченное количество в специфических клеммах только для многопроволочных. Потому в большинстве случаев, при монтаже многопроволочной жилой, она должна быть оконцована наконечником или пропаяна. Очень трудно найти пример монтажа ПВС с наконечниками НШВИ (наконечник штыревой втулочный изолированный). Потому, что у того кто применяет ПВС  для скрытого монтажа нет ни кримпера, ни паяльника. А те мастера, у кого есть соответствующий инструмент, обычно применяют провод по своему назначению. То есть, для присоединения электроприборов.

Однако, иногда можно использовать ПВС и другие провода при монтаже и замене электропроводки. Если нет другого выхода. У проводов есть отличная ниша для применения — это монтаж открытым способом в  кабельных каналах. Вот здесь действительно удобство быстрого  переподключения, монтажа и демонтажа. То есть, ПВС без агрессивного воздействия на изоляцию прослужит максимально долгий срок. А также, его легко можно сменить, при выходе из строя.

Вы можете прочитать записи на похожие темы в рубрике – Электроматериалы

Ваш Удобный дом

Также рекомендуем прочитать

Кабель силовой медный (ВВГ, ППГ, NYM)

Кабель ВВГ

Кабель ВВГ – это самое популярное решение для передачи и распределения энергии. Его технические характеристики позволяют выполнять прокладку проводки, как в помещениях, так и под открытым небом при влажности воздуха, достигающей 98%.

Применение

В наше время кабель ВВГ активно используют на специальных кабельных эстакадах, на производстве, осветительных устройствах, в каналах, тоннелях и других подобных местах. Кабель можно применять как для промышленных, так и для бытовых нужд. Этот вариант является оптимальным по соотношению цена-качество для домашней проводки. Кабель ВВГ можно использовать:

  • для монтажа проводки в ванной комнате;
  • в карнизах потолков из гипсокартона;
  • для уличной прокладки;
  • под деревянной обшивкой.

При открытой прокладке линии желательно поместить кабель в гофру или короб.

Специалисты не рекомендуют прокладывать кабель марки ВВГ в земле, но теоретически это решение допустимо. Единственное условие – это низкая коррозионная активность почвы. Под землей лучше использовать бронированный вариант, который обеспечивает надежную защиту кабеля от любых механических повреждений.

Преимущества

Главное достоинство кабеля ВВГ состоит в том, что он не поддерживает и не распространяет горение. Этого удалось достичь благодаря плотной поливинилхлоридной оболочке. Если существует вероятность взрыва, для обеспечения безопасности лучше приобрести бронированный кабель.

По мнению специалистов, использование такого кабеля более безопасное, поскольку он имеет улучшенную защиту, чего нельзя сказать об обычных проводах. На сегодняшний день кабель ВВГ используют во всех новостройках:

  • трехжильный с сечением 2,5 мм – на розетки;
  • ВВГ 3х1,5 – на освещение;
  • ВВГ 3х4 – для электроплит.

Конструкция и маркировка

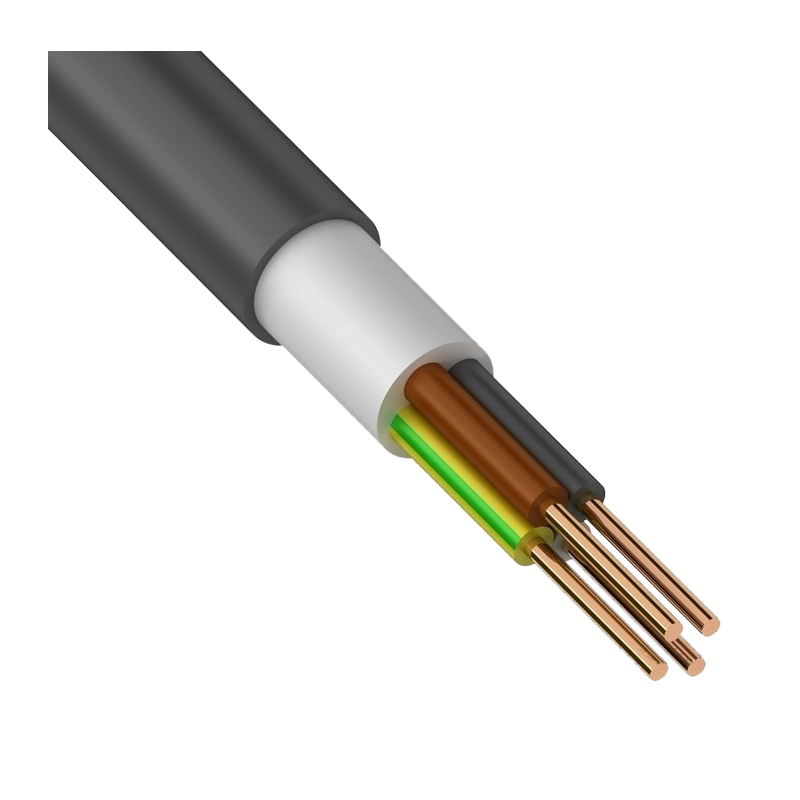

Силовой кабель марки ВВГ может быть одножильный или многожильный. Его токопроводящие жилы сделаны из меди. Они бывают как однопроволочные, так и многопроволочные, секторной либо обычной круглой формы. Изоляция жил, также как и внешняя оболочка, изготовлена из ПВХ-пластиката.

Минимальный радиус изгиба кабеля, состоящего из однопроволочных жил, без нарушения его целостности составляет не менее десяти внешних диаметров. У провода, оснащенного многопроволочными жилами, этот показатель составляет не более 7,5 внешних диаметров.

Жилы кабеля отличаются по цвету изоляции. Нулевые обычно выполнены в голубом цвете, а жилы заземления отличаются желто-зеленой расцветкой. Маркировка кабеля может быть обозначена продольной полосой определенного цвета, шириной не менее 1 мм. В некоторых случаях жилы маркируют цифрами для удобства дальнейшей эксплуатации.

Эксплуатационные характеристики

Основная характеристика любого кабеля, в том числе и ВВГ – это его рабочее напряжение. Провод ВВГ может выдерживать переменное напряжение до 1 кВ, постоянное — до 0,6 кВ.

Еще одна важная характеристика кабеля ВВГ – это температура, при которой все его характеристики остаются неизменными. Негорючий провод может работать при температуре от -50 до +50 градусов.

Если возникает какая-то аварийная ситуация, кабель может продолжать работу при температуре до +80 градусов.

Гарантийный срок эксплуатации кабеля ВВГ – 5 лет. Максимальный срок его использования составляет 30 лет. Срок эксплуатации кабеля зависит от ряда факторов: температура, уровень влажности, перегрузки и прочее.

Цена провода прямо пропорциональна количеству жил и сечению. Самый распространенный вариант – трехжильный кабель при трехфазном напряжении.

Широкий выбор ВВГ кабеля представленн в нашем магазине «Электроцентр».

Цены, приведённые на сайте, не окончательные, не являются публичной офертой и носят информационный характер. Администрация оставляет за собой право изменять цены. Вы можете уточнить стоимость по телефону.

ВВГ-П

Структура кабеля ВВГ-П (плоский)

Кабель ВВГ состоит двух, трех или четырех жил, так же бывает с наличием заземляющие и нулевой жилы. Для удобства подключения жилы кабеля ввг окрашены в различные цвета. Следует знать, что СИНИЙ или ГОЛУБОЙ цвет означает, что жила является нулевой, а ЖЕЛТО-ЗЕЛЕНАЯ жила означает заземление. При укладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

  • Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
  • Диапазон температур эксплуатации: от -50°С до +50°С
  • Относительная влажность воздуха при температуре до +35°С: до 98%
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ — 10 наружных диаметров, кабелей одножильных марки ВВГнг — 15 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.

Номинальная частота кабеля силового ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

  •        на напряжение 0,66 кВ — 3 кВ
  •        на напряжение 1 кВ — 3. 5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С Строительная длина кабелей для сечений основных жил:

ВВГ — кабель силовой с медными жилами в пластмассовой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ

Кабель ВВГ является первым поколением силовых кабелей в ПВХ изоляции и оболочке, разработан он был для стационарного монтажа в электрические сети с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, он не был таким пожароопасным как кабель с бумажной пропитанной изоляцией и был более долговечным в отличии от кабелей с резиновой изоляцией, был устойчив к влажности в отличии от кабелей с ХБ изоляцией, но прогресс не стоит на месте и на его смену пришел кабель ВВГнг который являясь аналогом ВВГ показывал более выдающиеся характеристики в плане пожаробезопасности.

В настоящее время силовой кабель ВВГ является устаревшей позицией ввиду своей пожароопасности, повсеместно его меняют на ВВГнг.

Характеристики кабеля ВВГ

Эксплуатируют кабель ВВГ при температурах от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабеля которое устойчиво к воздействию плесени.

Монтаж кабелей ВВГ производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля для предотвращения повреждения застывшей оболочки.

Кабель ВВГ не распространяет горение при одиночной прокладке, при групповом монтаже требуется дополнительные меры пожаробезопасности.

Допустимая рабочая температура нагрева жил кабеля ВВГ  70 градусов.

Максимальная температура нагрева жил при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.

Предельно допустимая температура нагрева жил кабеля ВВГ при условии невозгорания: 350 градусов.

Срок службы кабеля ВВГ не менее 30 лет с даты изготовления.

Расшифровка маркировки ВВГ

В — изоляция из ПВХ пластиката.

В — оболочка из ПВХ пластиката.

Г — не имеет брони.

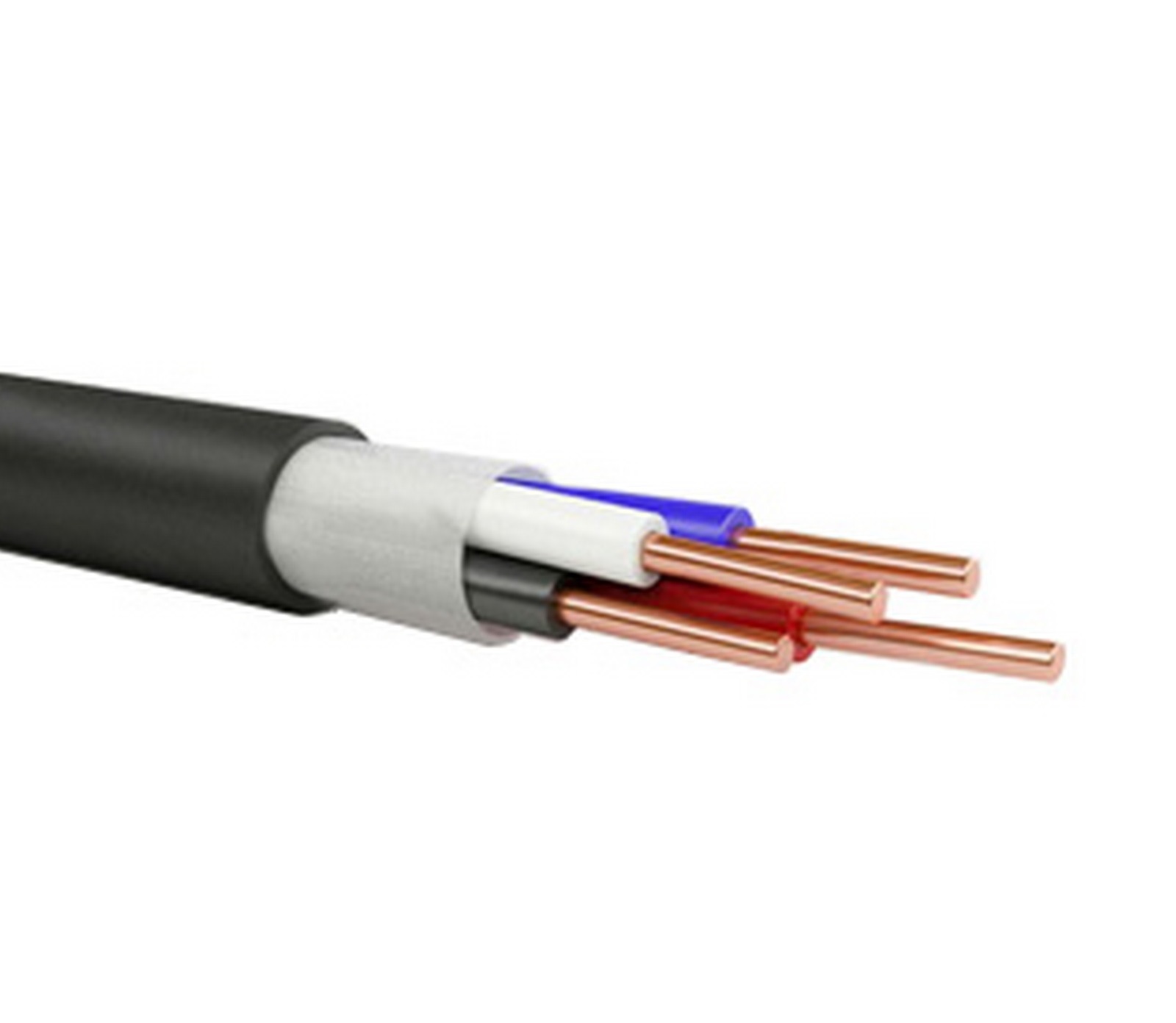

Конструкция кабеля ВВГ

1) Жила  — медная первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлоридного пластиката.

3) Оболочка — из поливинилхлоридного пластиката.

Применение кабеля ВВГ

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от попадания прямых солнечных лучей (ПНД труба, кабельный лоток и др), так как ультрафиолет значительно сокращает срок службы кабеля ВВГ, при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки. В зданиях и сооружениях прокладывать ВВГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Кабель ВВГ 2*1.5, ВВГ 2*10, ВВГ 2*16, ВВГ 2*2.5, ВВГ 2*4, ВВГ 2*6, ВВГ 3*1.5, ВВГ 3*10, ВВГ 3*16, ВВГ 3*2,5, ВВГ 3*4, ВВГ 3*6, ВВГ 4*1,5, ВВГ 4*10, ВВГ 4*120, ВВГ 4*150, ВВГ 4*16, ВВГ 4*185, ВВГ 4*2,5, ВВГ 4*240, ВВГ 4*25, ВВГ 4*35, ВВГ 4*4, ВВГ 4*50, ВВГ 4*6, ВВГ 4*70, ВВГ 4*95, ВВГ 5*1,5, ВВГ 5*10, ВВГ 5*120, ВВГ 5*150, ВВГ 5*16, ВВГ 5*185, ВВГ 5*2,5, ВВГ 5*25, ВВГ 5*35, ВВГ 5*4, ВВГ 5*50, ВВГ 5*6, ВВГ 5*70 ВВГ 5*95 предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • — буква А, если это алюминий;
  • — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • — буква П – полимерная изоляция;
  • — буквы Пв – полиэтилен;
  • — буква В – поливинилхлорид.

3. Броня кабеля:

  • — буква Г – брони нет, кабель голый;
  • — бронированный (Б).

4. Оболочка, наружная изоляция:

  • — буква В – поливинилхлорид;
  • — буквы Шв – имеет защитный шланг;
  • — буквы Шп – имеет защитный шланг из полиэтилена;
  • — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.



Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 15 р.

Технические характеристики кабеля ВВГ

Для стационарных установок для распределения и передачи электроэнергии используется кабель ВВГ. Это силовой кабель, у которого медные жилы покрыты поливинилхлоридной изоляцией и оболочкой. Данный кабель применяется для монтажа электрической сети на электрических станциях и специальных кабельных эстакадах, в промышленных, осветительных и распределительных устройствах и местных сетях,  производственных помещениях и блоках,  для монтажа электрической сети на открытом воздухе. Также кабель ВВГ используется для установки электрической сети во взрывоопасных местах В-I и В-Iа, при условии, что на него не будет оказываться механического воздействия. Специалисты не рекомендуют укладывать представленный кабель в траншеях.  При возникновении пожара кабель ВВГ при одиночной укладке не возгорается и не распространяет возгорание.
У кабеля ВВГ следующая конструкция:
  • жила токопроводящая медная, бывает однопроволочной и многопроволочной, круглой и секторной форм
  • поверх жилы располагается поливинилхлоридная изоляция. Причём у многожильных кабелей у каждой жилы отдельная расцветка. Нулевые жилы покрываются изоляцией голубого цвета. Для заземления используется только зелёно-жёлтая расцветка.
  • если кабель многожильные, то все жилы оформляются в скрутки. Скрутки могут быть из двух, трёх, четырёх и пяти жил. У двухжильной скрутки кабели состоят из жил равного сечения, у остальных – из жил равного сечения или же одна жила меньшего сечения.
  • оболочка также изготавливается из поливинилхлорида.
Для долгого срока службы кабеля ВВГ необходимо соблюдать условия его эксплуатации:
  • диапазон температур варьируется от -50 до +50
  • при температуре +35 градусов влажность воздуха должна быть примерно в промежутке до 98%
  • кабель можно прокладывать при низких температурах без предварительного подогрева, если столбик термометра находится на уровне не ниже -15 градусов
  • во всех случаях монтажа и прокладки кабеля ВВГ должно соблюдаться условие: на проводку не должно оказываться механическое воздействие.
При производстве ВВГ предъявляются строгие требования к его конструкции: поливинилхлоридная оболочка должна быть стойкой к деформации при температуре от +78 до +82; сам кабель должен быть стойким к навиванию. Срок службы кабеля достигает 30 лет при соблюдении всех условий эксплуатации и качественном производстве.
Существуют модификации данной марки:
  • ВВГнг — Индекс нг обозначает «кабель не распространяющий горение» .
  • ВВГнг-LS — Индекс нг-LS обозначает «кабель не распространяющий горение с пониженным дымо— и газовыделением»,
  • ВВГнг-FRLS Индекс нг-FRLS обозначает «кабель не распространяющий горение огнестойкий (нг-FR — Fire Resistance) , с пониженным дымо- и газовыделением (LS — Low Smoke)»

Провод ВВГ — маркировка, описание и технические характеристики

Кабель ВВГ заслуженно пользуется повышенным спросом среди потребителей. Наибольшее применение данный кабель получил при монтаже электрической проводки в частном жилье. Столь высокий спрос связан, прежде всего, с прекрасным сочетанием доступности цен и приемлемого качества продукции.

И правда, линия ВВГ отличается своей демократичностью цен и приемлемым качеством, который позволяет быть конкурентным не только на фоне российских аналогов, но и зарубежных товаров похожего типа.

Краткое содержимое статьи:

Маркировка кабеля ВВГ

Прежде всего, необходимо расшифровать аббревиатуру кабеля. Это медный кабель (отсутствие буквы «А» в начале аббревиатуры, которое обозначает алюминий). Расшифровка ввг провода будет выглядеть следующим образом: В – изоляция тока из ПВХ, В – внешняя оболочка из ПВХ, Г – отсутствие брони (голый).


Первая цифра после букв в названии кабеля говорит о количестве жил, имеющихся в кабеле. Они входят в диапазон от 1 до 6. Далее следует цифра, которая указывает на сечение данных жил.

Составными элементами товара является токонесущая жила, изоляция и оболочка. Материал жилы – медный. Жила может быть в виде одной проволоки, так и в виде нескольких проводок.

Наличие приставки «п» свидетельствует о плоскости кабеля. При отсутствии данной приставки можно говорить о том, что кабель круглый.

Изоляция и оболочка кабеля сделаны их ПВХ. Цветовая маркировка кабеля ВВГ стандартна и означает следующее: ноль – синий цвет, заземление –желто-зеленый цвет, оставшийся провод является фазой. На фото провода ввг можно более подробно рассмотреть цветовую маркировку.

Использование кабеля ВВГ

Относительно технических характеристик провода, то данный вид кабеля ориентирован на передачу и распределение электрической энергии в специальных установках, которые рассчитаны на переменное напряжение в диапазоне от 660 до 1000 В с частотой 50 Гц.

При выборе электропровода необходимо уделять пристальное внимание его эффективности и надежности.


Не менее важным параметром для ВВГ является навивание. Одножильный кабель должен спокойно выдержать навивание в 20 диаметров, многожильный, в свою очередь, должен сохранять свои качественные характеристики при навивании 15 диаметров. Допускается отклонение после навивания не более 5%.

Область применения кабеля ВВГ крайне обширна. Его можно использовать на открытом пространстве в сухих помещения производственного назначения, в шахтах по добыче природных ископаемых, в помещениях, где имеется серьезная угроза возникновения коррозии, а также в помещениях с повышенной опасностью возникновения пожаров.

Иными словами, линия типа ВВГ ограничен прокладкой по земле. Это связано с тем, что отсутствует слой брони, защищающего от внешнего воздействия. Провод ВВГ не может использоваться без наличия дополнительных мер защиты, к числу которых относятся трубы.

В бытовом плане он может использоваться во время прокладки электрической проводки в стенах и различных кабель-каналах. Иногда электропроводка используется и на улице. Для этого необходимо использовать гофру для защиты материала. Силовые ввг провода активно применяются при ремонтных работах.

При использовании кабеля ВВГ при прокладке электрической проводки в деревянных зданиях требуется помнить о том, что кабель может использоваться лишь в металлических рукавах, специальной гофре или же специальном канале, которые обладает устойчивостью к возгоранию.

Сечение ввг проводов представлено в следующем виде:

  • для групп освещения наиболее приоритетным вариантом является продукция с сечением 3*1,5;
  • для розеток необходимо использовать ВВГ с сечением 3*2,5;
  • для подключения электрических приборов малой мощности идеально подойдет линия с сечением 3*4.

Как мы видим, имеется несколько типов ввг проводов, которые найдут свое применение в различных сферах хозяйственной деятельности.

Основные производители кабеля ВВГ

Важную роль играет наименование производителя кабеля ВВГ.

К числу заводов на территории Российской Федерации, которые производят наиболее качественные кабели ВВГ относятся: Севкабель, Камкабель, Кольчугинский завод, Энергокабель.

Зарубежные компании выпускают провод НУМ, который по своим техническим характеристикам очень похож на провод ВВГ. Радиус изгиба кабеля НУМ составляет не более 4 диаметров кабеля. При этом у отечественной продукции более широкий разброс сечений, что делает его более популярным среди простых потребителей.

Какой ввг провод лучше выбрать, трудно сказать. Зачастую это является целым комплексом факторов, начиная от используемых материалов для оболочки и заканчиваю условиями хранения готовой продукции.

Как правило, на ВВГ провод дается гарантия 5 лет. При этом срок службы провода может достигать 30 лет. При правильной эксплуатации ВВГ этот срок можно значительно увеличить.

Электрические провода ВВГ широко используются в любых условиях. Его технические характеристики говорят о том, что его можно использовать для большинства электрических установок. Низкая гибкость провода является одним из немногих его недостатков. Это исключает возможность использования данного вида кабеля при подключении временных электрических установок и подвижных устройств типа лебедки.

Фото проводов ВВГ

Чем отличается кабель ВВГнг от кабеля NYM-J?

В настоящее время монтаж электрической низковольтной распределительной сети выполняется проводами ВВГнг или NYM-J. Эти кабельно-проводниковые изделия имеют много общего:

— медные токопроводящие жилы;
— защитная поливинилхлоридная оболочка;
— предназначаются для фиксированного монтажа.


Отличия

Но, между этими разновидностями кабелями существует и достаточно много различий:

1. Номинальное рабочее напряжение кабеля NYM-J составляет до 660В, в то время, как для кабелей ВВГнг эта величина составляет 660В или 1000В.

2. Сечение токопроводящих жил у кабелей марки NYM-J лежит в диапазоне 1,5мм2 – 35мм2. Для кабеля марки ВВГнг эта величина составляет 1,5 мм2 – 1000мм2 (одножильные кабели) и 1,5 мм2 – 240мм2 для многожильных.

3. В отношении пожарной безопасности, кабель NYM-J обеспечивает отсутствие распространения огня при одиночной прокладке, в это же время кабель ВВГнг не распространяет горение только при групповом монтаже. По этой причине для монтажа во взрыво- и пожароопасных зонах используют кабель марки ВВГнг-FRLS.

4. В отличие от NYM-J, кабель марки ВВГнг не имеет заполнения пустот между скрученными жилами в защитной оболочке.

5. Температура эксплуатации кабеля NYM-J составляет от -300С до +400С, тогда как, кабель марки ВВГнг допускает эксплуатацию в диапазоне от -500С до +500С.

6. Срок эксплуатации в соответствии с нормативно-технической документацией для NYM-J составляет 40 лет, а для ВВГнг – 30 лет.

Сфера использования

В каждом индивидуальном случае следует оценивать различные технико-экономические факторы кабельной продукции, чтобы определить оптимальный вариант.

Для монтажа в жилых и общественных объектах чаще используют кабель NYM-J, а для производственных и офисных объектов больше адаптирован ВВГнг. При необходимости обеспечить монтаж электрической сети в пожароопасных зонах используют силовой кабель ВВГнг-FRLS. Он отвечает самым современным требованиям пожарной безопасности и имеет высокую устойчивость к возгоранию.


Wells WVG-136RW Кухонное оборудование для варки без вентиляции

VCS2000 Ventless Griddle, электрическая, зона решетки 22 x 18 дюймов, термостатические регуляторы, автономная вытяжная система, конструкция из нержавеющей стали, основание для подогрева ящиков RW-26 (2), передние ножки, задние ролики, cULus, NSF (ВОЗВРАТ Пункт) (Для сменных фильтров этой модели требуется (1) предварительный фильтр (22618) и (1) пакет угольных фильтров HEPA (22619))
  • СОЗДАЕТСЯ ДЛЯ ЗАКАЗА, НЕ ВОЗВРАЩАЕТСЯ
  • Система вытяжки без вентиляции превосходит стандарт 202 Агентства по охране окружающей среды для выпуска определенных веществ.
  • Система блокировки не позволит включить нагревательные элементы гриля, если перегородка, предварительный фильтр или высокоэффективный фильтр не на месте.
  • Система измерения воздушного потока постоянно контролирует поток воздуха через систему фильтрации, оптимизируя производительность и удаляя жир. Встроенная система контроля фильтра указывает, когда вскоре потребуется замена фильтра.
  • Система пожаротушения Ansul R-102 встроена в безвентиляционный колпак для обеспечения максимальной защиты
  • Каждый отдельный термостат с положительным выключением контролирует половину рабочей поверхности
  • Характеристики включает в себя передний лоток для смазки на всю ширину, очень большой съемный передний большой ящик и съемный брызговик из нержавеющей стали.
  • Включает Wells RW-26, встроенный в стандартный двойной нагреватель ящика
  • . Национальный фонд санитарии и канадские стандарты
  • Доступны в трех и одной фазах

  • Производитель: Wells
  • Модель: WVG-136RW
  • Ширина: 42-3 / 8 «
  • Глубина: 35-3 / 8 «
  • Высота: 77-3 / 16″ (включая ножки 6 дюймов)
  • Вес в упаковке: 780 фунтов.

  • ОБЯЗАТЕЛЬНАЯ ОТВЕТСТВЕННОСТЬ ВЛАДЕЛЬЦА: Прежде чем любое устройство Wells Mfg. Ventless может быть включено в первый раз, включенная система пожаротушения UL300 Ansul должна быть заряжена «Ansulex», введена в эксплуатацию и помечена сертифицированным и имеющим местную лицензию ANSUL Подрядчик пожаротушения. Этот ввод в эксплуатацию также является началом соглашения между агентом Ansul и владельцем и не может быть завершен Wells Mfg, его агентами, дилерами или сервисными агентствами

Группа женщин-ветеранов — Ассоциация слепых ветеранов

BVA WVG
Ноябрь 2020 Конференция Заметки о встрече


Дата: 19 ноября 2020 г.

Время: 4:00 EDT

Участники:
Марлен Дэвис-Лилли, член комитета WVG
Мишон Харрисон, член комитета WVG
Элизабет Холмс, член комитета WVG
Монака Гилмор, председатель комитета WVG
4 других члена WVG
Всего участников 8CC

Приглашенный спикер: Dr.Полетт Хабберт
Кандидат наук LCSW, MSW, CHt, USMC (в отставке)
Inspired Wholeness LLC

Запись собрания можно найти по следующему адресу:
Номер воспроизведения: 720-740-9893
Номер ссылки: 3

Повестка дня

Приглашенный спикер (30 мин)

Приглашенный докладчик имел возможность распространить информацию о своем военном опыте и карьере, а также подробно рассказать о теме месяца — внимательности.Ветераны испытали сеанс осознанности, проведенный доктором Хаббертом, как механизм преодоления стресса и повседневной переориентации своей жизни.

Обновление ежемесячных собраний BVA WVG (5 мин.)

Председатель WVG напомнил WVG, что ежемесячное собрание WVG в декабре состоится в четверг, 17 декабря 2020 г., в 16:00 по восточному поясному времени в связи с датой и временем проведения регулярных встреч в течение рождественской недели.
Обновление WVG Fundraiser & Financials (2 мин)

Председатель WVG напомнил WVG о сборе средств с помощью Scentsy, дате его окончания в декабре 2020 года, и получил имена членов WVG, которым нужна была отправленная им текстовая ссылка для сбора средств.Элизабет Холмс, член комитета WVG, подтвердила, что финансовый отчет будет обновлен на следующем заседании, поскольку ноябрь еще не закончился, чтобы получить финансовые данные за последний месяц.

Обновленная информация о других событиях для ветеранов: (3 мин.)

Председатель WVG поделился с WVG информацией о нескольких других лыжных мероприятиях, разработанных Steamboat Stars в ближайшие месяцы для ветеранов. Председатель WVG получил имена членов WVG, которые заинтересованы в возможном посещении мероприятий, чтобы передать свою информацию члену комитета OPS Лонни Бедвеллу.

Обновление на WVG Декабрьская тема: (3 мин)

Председатель WVG попросил WVG поделиться идеями по теме конференции WVG в декабре 2020 года. Мишон Харрисон, член комитета WVG, предложил продолжить работу по организации заседания по теме «Претензии» с представителем нашей претензии из BVA из-за большого количества вопросов, которые у ветеранов возникают по поводу претензий, которые по-прежнему остаются без ответа со стороны этого отдела. Председатель WVG объяснил WVG, что представители по претензиям были в значительной степени заняты реорганизацией и обновлением нескольких систем данных, способствующих подотчетности по претензиям для BVA.Председатель WVG проинформировал WVG, что она получит обновленную информацию о том, когда представитель BVA сможет ответить на вопросы. Йонека Трент предложил тему «Адаптивный спорт» для декабрьской конференц-связи. Председатель WVG подтвердил отсутствие дополнительных идей и окончательное одобрение комитета WVG на использование темы Adaptive Sports для декабрьской конференц-связи. Председатель WVG проинформировал WVG, что она пригласит нескольких приглашенных докладчиков из сторонних организаций и представителей VA, чтобы обсудить их адаптивные спортивные программы.

Обновленная информация о ретрите группы женщин-ветеранов (2 мин)

Председатель WVG поделилась с WVG, что она все еще ждет ответа от контактного лица из возможного места проведения ретрита в Бирмингеме, штат Алабама.

Комплименты или замечания: члены WVG высоко оценивают темы и информацию, распространяемую во время конференц-связи WVG.

Совещание завершено.

мип / дырявый-WVG-полость.ctl на главном сервере · NanoComp / meep · GitHub

))).
; Учебное пособие Meep: передача и отражение с горизонтальной поляризацией через резонатор
; образованный периодической последовательностью отверстий в диэлектрическом волноводе,
; с дефектом, образованным большим расстоянием между одной парой отверстий.
; Эта структура основана на одной, проанализированной в:
; С.Фан, Дж. Н. Винн, А. Девеньи, Дж. К. Чен, Р. Д. Мид и
; Дж. Д. Хоаннопулос, «Управляемые и дефектные моды в периодическом диэлектрике»
; волноводы, J. Opt. Soc. Am. B, 12 (7), 1267-1272 (1995).
; Некоторые параметры для описания геометрии:
(определение параметров, эп. 13); диэлектрическая проницаемость волновода
(определение-параметр w 1.2); ширина волновода
(параметр определения r 0,36); радиус отверстий
(определение-параметр d 1.4); расстояние между дефектами (обычное расстояние = 1)
(параметр определения № 3); количество отверстий по обе стороны от дефекта
; Размеры ячейки
(define-param sy 6); размер ячейки в направлении y (перпендикулярно wvg.)
(панель определения параметров 2); прокладка между последним отверстием и кромкой PML
(определение параметров dpml 1); ПМЛ толщина
(определить sx (+ (* 2 (+ pad dpml N)) d -1)); размер ячейки по оси x
(набор! Геометрия-решетка (сделать решетку (размер sx sy no-size)))
(набор! Геометрия
(добавить; объединить списки объектов:
(список (создать блок (центр 0 0) (бесконечность размера w бесконечность)
(материал (сделать диэлектрик (epsilon eps)))))
(геометрические объекты-дубликаты (vector3 1 0) 0 (- N 1)
(сделать цилиндр (центр (/ d 2) 0) (радиус r) (бесконечность высоты)
(материальный воздух)))
(геометрические объекты-дубликаты (vector3 -1 0) 0 (- N 1)
(сделать цилиндр (центр (/ d -2) 0) (радиус r) (бесконечность высоты)
(материал воздух)))))
(набор! Pml-слоев (список (сделать pml (толщина dpml))))
(set-param! Разрешение 20)
(определение-параметр fcen 0.25); Центральная частота импульса
(define-param df 0.2); ширина импульса (по частоте)
(определение параметров nfreq 500); количество частот, на которых необходимо вычислить поток
; false = спектр передачи, true = резонансные режимы:
(режим вычислений определить параметры? Ложь)
(в режиме вычислений?
(начало
(набор! Источников (список
(исходный код
(src (make gaussian-src (частота fcen) (fwidth df)))
(составляющая Гц) (центр 0 0))))
(набор! Симметрии
(список (сделать зеркало-симв (направление Y) (фаза -1))
(сделать зеркало-симв (направление X) (фаза -1))))
(прогон-исходники + 400
(эпсилон в начале вывода)
(вторичные источники (harminv Hz (vector3 0) fcen df)))
(run-until (/ 1 fcen) (at-every (/ 1 fcen 20) output-hfield-z))
)
(начало
(набор! Источников (список
(исходный код
(src (make gaussian-src (частота fcen) (fwidth df)))
(компонент Ey)
(центр (+ dpml (* -0.5 sx)) 0)
(размер 0 ш))))
(установить! Симметрии (список (сделать зеркало-симметрию (направление Y) (фаза -1))))
(let ((trans; передаваемый поток
(добавочный поток fcen df nfreq
(сделать область флюса
(центр (- (* 0.5 sx) dpml 0,5) 0) (размер 0 (* w 2))))))
(run-sources + (stop-when-fields-decayed
50 Ey
(вектор3 (- (* 0,5 sx) dpml 0,5) 0)
1e-3)
(эпсилон в начале вывода)
(во внутренних источниках
(в объеме (объем (центр 0 0) (размер sx 0))
(к добавленному «hz-slice» (каждые 0.4 выход-hfield-z)))))
(дисплей-поток транс); распечатать спектр потока
)))

Тяжелый вольфрамовый порошок из Сан-Диего соглашается выплатить 5,6 миллиона долларов для урегулирования обвинений в соответствии с Законом о ложных исках | USAO-SDCA

Помощник поверенного США Джозеф Перселл (619) 546-7643 и Пол Старита (619) 546-7701

ОБЗОР НОВОСТЕЙ — 29 апреля 2021 г.

SAN DIEGO — Tungsten Heavy Powder, Inc.(THP) согласилась выплатить 5 641 114 долларов США, чтобы разрешить обвинения в нарушении Закона о ложных претензиях, ложно подтвердив, что она поставляла материалы для товаров, изготовленных в Соединенных Штатах по контракту с правительством Израиля, который финансировался Службой безопасности обороны США. Агентство соглашений о сотрудничестве (DSCA). THP — компания из Сан-Диего, которая производит и поставляет вольфрамовые изделия, в том числе те, которые используются в военных приложениях и боеприпасах США. THP предоставляла изделия и услуги по производству систем вооружения агентствам Министерства обороны США и правительству Израиля.

Соединенные Штаты утверждали, что THP сознательно представила Соединенным Штатам ложные сертификаты относительно происхождения и производства оборонных изделий, закупленных правительством Израиля, которые финансировались за счет грантовых средств Соединенных Штатов, выплаченных программой иностранного военного финансирования (FMF) через DSCA. В частности, утверждается, что THP представила ложные сертификаты, относящиеся к семи заказам правительства Израиля на закупку. В отношении этих закупок Соединенные Штаты утверждали, что THP ложно подтвердила, что вольфрам, который фактически был получен в Китае, был получен вместо этого в Соединенных Штатах.Соединенные Штаты утверждали, что THP также ложно засвидетельствовала, что производство осуществлялось в Соединенных Штатах, хотя на самом деле THP заключила контракт с мексиканской maquiladora.

В целях развития американского производства гранты на зарубежные закупки доступны только в том случае, если материалы закупаются и производятся в Соединенных Штатах местными компаниями.

«Как всегда, мы стремимся сохранить целостность процесса заключения государственных контрактов и гарантировать, что средства, полученные мошенническим путем, возвращаются в государственный бюджет», — сказал Рэнди С.Гроссман, исполняющий обязанности прокурора США в Южном округе Калифорнии. Гроссман поблагодарил помощников прокурора США Пола Старита и Джозефа Перселла за отличную работу по этому делу.

Ответственный специальный агент Службы уголовных расследований (DCIS) Брайан Денни, Западный полевой офис, заявил: «DCIS стремится работать с нашими партнерами из правоохранительных органов и Министерством юстиции для борьбы с теми, кто пытается воспользоваться системой закупок вооруженных сил. .Каждый случай мошенничества или коррупции может нанести вред военной миссии или тем, кто служит, и напрасно тратить деньги налогоплательщиков ».

Рассмотрение обвинений в соответствии с Законом о ложных исках первоначально было подано в судебном порядке бывшим сотрудником THP Грегори Капуто и Global Tungsten & Powders Corporation в соответствии с положениями Закона о ложных исках qui tam или информатором, которые разрешают частные лица, которым известно о мошенничестве против правительства, чтобы подать иск от имени правительства и участвовать в любом возмещении.Г-н Капуто и Global Tungsten & Powders Corporation получат семнадцать процентов от суммы урегулирования.

Этот случай имеет подпись United States, ex rel. Грегори Капуто и Global Tungsten & Powders Corporation против Tungsten Heavy Powder, Inc., d / b / a Tungsten Heavy Powder & Parts, Inc. , Дело № 18-cv-2352-W (WVG). Это дело расследовали помощники прокурора США Джозеф Перселл и Пол Старита из отдела позитивного гражданского правоприменения США.Прокуратура США в сотрудничестве со специальными агентами Службы уголовных расследований Министерства обороны США и командованием отдела уголовных расследований армии США и персоналом Агентства по сотрудничеству в области безопасности обороны.

Ответчик

Tungsten Heavy Powder, Inc. Сан-Диего, Калифорния

Агентства

Защита уголовного розыска

U.S. Командование отдела уголовного розыска армии

Агентство сотрудничества в сфере обороны и безопасности

ToJ WV | WvG | Рубашки IH | CP Shell Toe — супермаркет

Итак, я понял, что в моем шкафу есть вещи, которые я не ношу, потому что: а) они мне не подходят или не подходят моей эстетике. Это одежда, которую я купила, которая сейчас либо слишком свободна для меня, либо, честно говоря, она просто не сочетается с тем, что я пытаюсь делать.

Вот основные правила:

1.Я делаю всю доставку в субботу.

2. PP личный ИЛИ добавить комиссию 4%.

3. Если вам нужны другие фото, размеры, что угодно, напишите мне в личку.

4. Все цены включают доставку (в пределах CONUS).

5. Если вы хотите, чтобы рубашки пропаривались / гладились и / или стирались перед отправкой, просто скажите об этом.

6. Я знаю, что я здесь новенький, но не на форуме стилей. Мое имя пользователя там такое же; Если вас не устраивает покупка у меня, просмотрите там обратную связь и поищите «Рыба Кришна».Я не мошенник, и моя одежда в отличном состоянии.

Хорошо, теперь к выставке:

Вот и Волк против Козы перед ужином. Эта рубашка сделана из фантастического материала и имеет отличный блок. Они тонкие, поэтому имейте в виду. Я продаю его, потому что я купил его летом, думая, что я большой, хотя на самом деле медиум мне подошел намного, намного лучше. Это большой размер. Я надела рубашку дважды, прежде чем решила, что она мне не подходит. Куплен по 175 долларов за штуку на WvG.Эта рубашка (в ее покрое) в настоящее время снята с производства.

Черный / белый в клетку:

крупным планом материала (с моего iPhone)

Измерения:

Плечи: 18,5 дюйма

Приямок к приямку: 21,5 «

Рукав: 25,5 «

Длина: 30 дюймов

Цена: $ 75

Вот пара зимних фланелевых рубашек Iron Heart Ultra Heavy Weight. IHSH-20, если вам нужна ссылка. Эти рубашки толстые. И под толстым я не имею в виду свитер или какую-то ерунду.Если бы вы были в этой рубашке в мороз, возможно, вы все еще потели под этой рубашкой. К сожалению для меня, я действительно не могу выглядеть как рабочая одежда, и моя потеря — это ваша выгода. Это был мой любимый дизайн рубашки IH, и я считаю, что в настоящее время он снят с производства. Оба размера L, и я заплатил по 340 долларов за этих плохих парней из Self Edge. Носила каждую 1-2 раза.

Синий:

Измерения:

Плечи: 18 дюймов

Яма в яму: 21.5 «

Длина: 25,2 дюйма

Рукав: 25,5 «

Цена: 300 $ -> 285 -> 270 (каждый) (красный продается)

На этом пока все. Убедитесь, что вы прочитали материал вверху, и напишите мне, если у вас есть какие-либо вопросы. Спасибо.

WVG Приложение в App Store

Schnellste Verbindungen, aktuelle Fahrzeiten, Handytickets. Приложение Die VRB — это идеальное средство передвижения для автобусов, трамваев и региональных маршрутов в Вольфсбурге и Брауншвейге в районе Гарца.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Fahrplanauskunft in Echtzeit
Die App liefert dir die besten Verbindungen, wie du am schnellsten dein Ziel erreichst. Und das in Echtzeit mit aktuellen Abfahrts- und Ankunftszeiten. Außerdem erhältst du all wichtigen Infos und Verkehrsmeldungen zu deiner Fahrt. Alle Wege vom Start bis zum Ziel kannst du auf einem Kartenausschnitt verfolgen.
Du möchtest später fahren oder zu einer bestimmten Zeit am Ziel ankommen? Dann stellst du deine gewünschte Zeit einfach ein.Verbindungsvorschläge kannst du in der App speichern.
Mach die Auskunft zu deiner! Hinterlege in den Einstellungen deine Wünsche, beispielsweise mit welchen Verkehrsmitteln du reisen möchtest, ob du lieber Direktverbindungen bevorzugst oder ob du beim Umsteigen mehr Zeit benötigst.

Билеты
Bequemer geht’s nicht: Mit der App holst du dir die Fahrkarte direkt auf dein Smartphone. Einfach Verbindung und Ticket auswählen, Ticketkauf bestätigen und schon ist dein Handyticket in der App gespeichert und dient sofort als Fahrausweis.Wenn du schon weißt, welches Ticket du brauchst, nimmst du den direkten Weg в den Ticketshop.
Für den Ticketkauf registrierst du dich einmal und gibst an, ob du mit einer Kreditkarte oder per Lastschrift bezahlen möchtest.
Im Ticketshop erhältlich sind:
Einzelfahrscheine
Tageskarten (auch Fahrradtageskarten)
Monatskarten
Erweiterungskarten
1. Klasse-Zuschläge.

Abfahrtsmonitor
Möchtest du die nächsten Abfahrten im Auge behavior, damit du stets weißt, welchen Anschluss du noch erreichst? Dann aktiviere die Abfahrtstafel für Haltestellen in deiner Nähe.Denn die Angaben werden в Echtzeit angezeigt.

Favoriten
Ob Arbeitsweg, Familie & Freunde или Lieblings-Italiener — für häufige Start- und Zielorte legst du am besten Favoriten an. Это исправлено с помощью Drag & Drop. Das Besondere dabei: Deine Favoriten kannst du индивидуальные гештальты. Dafür halten wir tolle Symbole und Farben bereit.

Verkehrsmeldungen
Alle aktuellen Stör- und Verkehrsmeldungen findest du im Bereich Einstellungen.Benutzt du regelmäßig bestimmte Linien? Данn aktiviere für sie das Linienabo und du siehst die passenden Meldungen direkt auf der App-Startseite.

Fahrradrouting
Bist du gern mit dem Fahrrad unterwegs? Die App empfiehlt dir Radrouten für deine Start-Ziel-Strecke und gibt an, wie lange du unterwegs bist.

Zusatzinformationen
Weitere nützliche Informationen für deine Fahrten:
Übersicht zu den Haltestellenaller Linien
Linien, die von dir ausgewählte Haltestellen bedienen

ОБРАТНАЯ СВЯЗЬ
Du hast anweiseungen? Wir freuen uns über dein Feedback.Denn wir möchten die App stets verbessern, damit du einfach und bequem den ÖPNV nutzen kannst. Отправьте письмо по электронной почте на адрес [email protected].

REGIONALE ABDECKUNG
Zum VRB-Verbundgebiet gehören die Städte Wolfsburg, Braunschweig und Salzgitter sowie die Landkreise Gifhorn, Goslar, Helmstedt, Peine und Wolfenbüttel.
Mit der App kannst du auch Fahrten über das VRB-Gebiet hinaus planen. Bei Reisen in den benachbarten Verkehrsverbund GVH, z.B. nach Hannover, zeigt dir App neben den Verbindungen auch Echtzeitinformationen und die Verkehrsmeldungen an.Ein Ticketkauf für Ziele außerhalb des VRB-Gebietes ist derzeit noch nicht möglich.

Райан против Хайдена, ДЕЛО № 10 CV 1206 MMA (WVG)

№ ДЕЛА. 10 CV 1206 MMA (WVG).

31 августа 2010 г.


ПРИКАЗ О ПРЕДОСТАВЛЕНИИ ЗАЩИТНИКА YORK-POQUOSON SHERIFFS ДВИЖЕНИЕ ОТКЛОНЕНИЯ [Док. № 41

МАЙКЛ АНЕЛЛО, окружной судья

Перед судом рассматривается ходатайство ответчика York-Poquoson Sheriffs об отклонении истца Микала С.Жалоба Райана в соответствии с Федеральным правилом гражданского судопроизводства 12 (b) в связи с отсутствием юрисдикции, ненадлежащим местом рассмотрения дела и отсутствием заявления, по которому может быть предоставлена ​​помощь. [Док. № 4.] По следующим причинам, суд ВЫДАЕТ ответчика ходатайство об отказе.

ИСТОРИЯ

Этот иск возник в результате событий, связанных с предположительно незаконным арестом истца за вторжение в собственность, принадлежащую истцу, по адресу 104 N. Joshuas Way, Yorktown, Virginia 23692 («Собственность»).[ жалоба, ¶ 27.] По словам истца, ответчик по небрежности не проверил записи о праве собственности на имущество, неправомерно задержал истца за вторжение, а затем незаконно обыскал и повредил помещения. [ Ид. at ¶¶ 29-33.]

8 апреля 2010 г. истец подал текущий иск, утверждая, что иски касаются: (1) ложного ареста согласно 42 USC. § 1983; (2) Ложное заключение под 42 U.S.C. § 1983; (3) Злонамеренное преследование по 42 U.S.C. § 1983; (4) Ущерб репутации; и (5) умышленное причинение эмоциональных травм и посттравматическое стрессовое расстройство. [См. Жалобу.] Истец не утверждает четвертую и пятую причины иска против ответчика York-Poquoson Sheriffs. В своей жалобе истец утверждает, что место в Южном округе Калифорнии является подходящим для рассмотрения его посттравматического стрессового расстройства, вызванного «двумя последовательными поездками в Ирак в качестве военнослужащего», что не позволяет ему путешествовать на большие расстояния. [ид. at ¶¶ 11, 17, 19.]

Суд отмечает, что истец также подал отдельную жалобу на второго обвиняемого Тимоти Хайдена менее чем за месяц до подачи настоящего иска; обе жалобы, по всей видимости, связаны с одним и тем же набором действующих фактов. [См. Райан против Хайдена, дело № . 10 CV 1092 JLS (WVG).] Суд удовлетворил ходатайство г-на Хайдена об отклонении настоящего иска из-за ненадлежащего места проведения 16 августа 2010 г. [Док. № 6.] Г-н Хайден также отказался от рассмотрения более раннего иска (ожидающего рассмотрения судьей Саммартино) из-за ненадлежащего места рассмотрения дела.[Док. № 3.] Истец запросил дополнительное время для возражения против этого ходатайства, которое Суд удовлетворил. [Док. №№ 6, 8.] Слушание по ходатайству г-на Хайдена перед судьей Саммартино в настоящее время назначено на 23 сентября 2010 г.
Суд также отмечает, что 23 июня 2010 г. истец подал еще одну жалобу на второго обвиняемого Ли М. Куик. [Райан против Куик, дело №
. 10 CV 1326 MMA (WMc).] Истец не подал жалобу по данному иску.

Ответчик York-Poquoson Sheriffs переходит к отклонению жалобы истца в соответствии с Правилом 12 (b) (1) из-за отсутствия предметной юрисдикции, (b) (2) из-за отсутствия личной юрисдикции, (b) (3) из-за ненадлежащего места рассмотрения дела , и (b) (6) за неспособность заявить требование, по которому может быть предоставлена ​​помощь.[Док. № 4.] Истец не подал возражение в срок, разрешенный местным гражданским правилом 7.1 (е).

ОБСУЖДЕНИЕ

Девятый округ постановил, что окружной суд может должным образом удовлетворить безальтернативное ходатайство об отклонении в соответствии с местным правилом, если местное правило разрешает, но не требует, удовлетворение ходатайства об отказе от ответа . См. В целом, Ghazali v. Moran, 46 F.3d 52, 53 (9th Cir. 1995). Местное гражданское правило 7.1 (f) (3) (c) предусматривает, что «[i] если противная сторона не подает документы в порядке, требуемом местным правилом 7.1 (e) (2), это неисполнение может означать согласие на удовлетворение этого ходатайства или другого постановления суда «. Таким образом, Суд имеет возможность удовлетворить ходатайство Ответчика на основании отсутствия ответа Истца, и он выбирает это.

Как правило, государственная политика способствует рассмотрению дел по существу. См., например, Эрнандес против города Эль-Монте, 138 F.3d 393, 399 (9-й округ, 1998 г.). дело не может продвигаться к разрешению по существу, если истец не может защитить свое дело от ходатайства по Правилу 12 (b) (3).Таким образом, такая политика оказывает незначительную поддержку стороне, в обязанности которой входит доведение дела до вынесения решения по существу, но чье поведение препятствует или полностью препятствует прогрессу в этом направлении. См. In re Eisen, 31 F.3d 1447, 1454 (9th Cir.1994). Кроме того, ведение дел этого Суда имеет жизненно важное значение для надлежащего и своевременного решения стоящих перед ним вопросов. Следовательно, Суд считает, что увольнение в соответствии с местным гражданским правилом 7.1 (f) (3) (c) служит для облегчения ведения его дела в свете того факта, что жалоба, на первый взгляд, не демонстрирует веских оснований для юрисдикции в отношении этого Ответчик за пределами штата, ни место в Южном округе Калифорнии.

ЗАКЛЮЧЕНИЕ

По причинам, изложенным выше, Суд ВЫДАЕТ ходатайство ответчика об отказе. Претензии истца — ОТКЛОНЕНИЕ в отношении ответчика York-Poquoson Sheriffs.

ТАК ЗАКАЗАНО.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
