Почему резисторы обозначают цветом? / Хабр

Среди первых знаний, которые вы получаете, начиная разбираться с электроникой – это как определять номинал резистора. Монтируемые в отверстия (выводные) резисторы имеют цветовую кодировку, а новички обычно начинают именно с таких. Но почему они маркируются именно так? Кажется, что эти полоски существовали всегда, как красные знаки, запрещающие проезд, или жёлтые полоски посередине дороги [такая разметка принята в США / прим. перев.] – но на самом деле, это не так.

До 1920-х годов производители размечали компоненты, как придётся. Потом в 1924 году 50 производителей радиодеталей Чикаго объединились в торговую группу. Они решили дать всем членам группы общий доступ ко всем патентам. Почти сразу название ассоциации сменили с «объединения производителей радио» на «ассоциацию радиопроизводителей» [Radio Manufacturer’s Association] или RMA. Это название ещё сменится несколько раз до тех пор, пока не остановится на варианте EIA, или альянс электронной индустрии. Причём EIA уже не существует – его раскидало на несколько различных подразделений, но об этом в другой раз.

А сейчас мы поведаем, как цветовые полоски проникли на каждый монтируемый в отверстие резистор от каждого производителя в мире.

Сначала точки, потом полоски


К концу 1920-х RMA занималась установкой стандартов, одним из которых был стандарт цветового кодирования. Проблема была в том, что маркировка мелких компонентов – задача трудная, особенно для 1920-х.

Решением стали цветовые полоски, но не совсем такие, как знакомые нам сегодня. Стандарт кодировки был таким же, однако весь корпус резистора служил первой полоской. А потом было ещё две-три полоски, обозначавшие остальные данные по номиналу. Иногда вместо третьей полоски была точка. Поэтому большая часть резистора имела цвет первой полоски. Кончик резистора был второй полоской, а точка обозначала множитель. Радио, использующие эту схему, начали появляться в 1930-х. Вот таблица цветовой кодировки из ежегодника Radio Today 1941 года:

В рекламе резисторов в этом журнале аккуратно отмечали, что их кодировка соответствует стандартам RMA. Вскоре кодировка распространилась и на конденсаторы.

Точка же, будучи расположенной на цилиндре, могла оказаться спрятанной от наблюдателя, в зависимости от положения резистора. Поэтому постепенно все перешли на полоски.

Цвета должны были идти по порядку видимого спектра (red, orange, yellow, green, blue, indigo, violet), однако в RMA отказались от цвета индиго, поскольку многие не могли различить синий, голубой и фиолетовый; индиго вообще цвет третьесортный, и Ньютон включил его в список, судя по всему, благодаря своему интересу к оккультизму.


Цветовой круг по Ньютону

В итоге остаётся четыре варианта, поэтому тёмные цвета обозначают нижний край (чёрный и коричневый), а яркие – верхний (серый и белый).

И, естественно, это совершенно не помогало людям, не различающим цвета. Можно было легко измерить отдельный резистор при помощи измерительного прибора, но если он уже был в составе схемы, это было сложнее сделать.

Откуда взялись ряды номиналов

В 1952 году Международная электротехническая комиссия (IEC), ещё одна группа, определявшая стандарты, определила номинальные ряды для электронных компонентов, определяющие, каких номиналов бывают резисторы, так, чтобы получить равномерное их распределение на логарифмической шкале. Если это вам не очень понятно, рассмотрите такой пример.

Ряд E12 используется для резисторов с допуском в 10%, а значений в промежутке от 1 до 10 у него 12 штук (потому и «E12»). Базовые значения:

1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2

Поэтому можно найти резистор на 4,7 кОм или 47 кОм, но не на 40 кОм.

Обратите внимание на допуск. Номинал резистора на 39 кОм может отличаться на 3,9 кОм в ту или другую сторону. Например, он может иметь сопротивление 42,9 К, поэтому резистор на 40 кОм не имеет смысла. Поскольку резистор на 39 кОм в любом случае может оказаться резистором на 40 кОм. И наоборот, резистор на 47 кОм может иметь реальное сопротивление в 42,3 кОм, что меньше, чем максимальное сопротивление для резистора на 39 кОм.

Как и следовало ожидать, чем меньше допуск, тем больше количество значений в ряду номиналов. При допуске в 2%, к примеру, используется ряд E48, где от 1 до 10 умещается 48 значений (и если вы подумаете, что ряд E96 используется для допусков в 1%, то будете правы). При использовании E48 значениями, близкими к 40 кОм, будут 38,3 кОм и 40,2 кОм. Это максимум 39,06 для нижней величины и минимум в 39,2 для верхней.

В следующий раз

В следующий раз, когда вы возьмёте резистор и прочтёте его цветовую кодировку, вы можете вспомнить эту историю. Наследие цветовых полос распространяется и на компоненты поверхностного монтажа, но не как цвет, а как три цифры, обозначающие первые два числа и множитель. Сегодня многие электронные компоненты типа беспроводных модулей или литиевых аккумуляторов используют DataMatrix – двумерный матричный штрихкод типа QR. Удивительно, что у всех компонентов нет какого-либо микроштрихкода, на который можно было бы навести телефон и получить по ним полную справочную информацию. Возможно, когда-то будет и такое.

‎App Store: Калькулятор резисторов

Описание

Калькулятор цветового кода резистора помогает определить значение сопротивления, указанное цветной полосой.
Вы можете использовать его для 3, 4, 5 и 6-полосных резисторов.
Вы можете щелкнуть группу в таблице цветов, чтобы выбрать цвет для этой группы.
Резистор визуально показывает цвет вашего диапазона и отображает соответствующее значение сопротивления.

Это поможет вам настроить электронику.

Как использовать калькулятор цветового кода сопротивления
— Сначала выберите количество цветов диапазона.
— Выберите цвет полосы, щелкнув соответствующее поле в таблице цветов.
— Отображаются соответствующие значения сопротивления и допуск сопротивления.

Версия 1.2.7

App bug fixes and stabilization.

Оценки и отзывы

Оценок: 6

Спасибо

++

Разработчик Seong Eon Kim указал, что в соответствии с политикой конфиденциальности приложения данные могут обрабатываться так, как описано ниже.

Подробные сведения доступны в политике конфиденциальности разработчика.

Данные, используе­мые для отслежи­вания информации

Следующие данные могут использоваться для отслеживания информации о пользователе в приложениях и на сайтах, принадлежащих другим компаниям:

  • Идентифика­торы
  • Данные об использова­нии

Не связанные с пользова­телем данные

Может вестись сбор следующих данных, которые не связаны с личностью пользователя:

  • Идентифика­торы
  • Данные об использова­нии
  • Диагностика

Конфиденциальные данные могут использоваться по-разному в зависимости от вашего возраста, задействованных функций или других факторов. Подробнее

Информация

Провайдер
Seong Eon Kim

Размер
22,3 МБ

Категория
Утилиты

Языки

русский, Hawaiian, Hmong, Латиноамериканская, азербайджанский, албанский, амхарский, английский, арабский, армянский, африкаанс, баскский, белорусский, бенгальский, бирманский, болгарский, боснийский, валлийский, венгерский, вьетнамский, гаитянский, галисийский, гаэльский, голландский, греческий, грузинский, гуджарати, датский, зулу, иврит, игбо, идиш, индонезийский, ирландский, исландский, испанский, итальянский, йоруба, казахский, камбоджийский, каннада, каталанский, киргизский, корейский, корсиканский, коса, курдский, лаосский, латышский, литовский, люксембургский, македонский, малагасийский, малайский, малаялам, мальтийский, маори, маратхи, монгольский, немецкий, непальская, норвежский (букмол), ньянджа, панджаби, персидский, польский, португальский, пушту, румынский, самоанский, себуанский, сербский, сесото, сингальский, синдхи, словацкий, словенский, сомалийский, суахили, суданский, тагальский, таджикский, тайский, тамильский, телугу, традиционный китайский, турецкий, узбекский, украинский, упрощенный китайский, урду, финский, французский, фризский, хауса, хинди, хорватский, чешский, шведский, шона, эсперанто, эстонский, яванский, японский

Возраст
4+

Copyright
© EONSOFT

Цена
Бесплатно

  • Сайт разработчика
  • Поддержка приложения
  • Политика конфиденциальности

Другие приложения этого разработчика

Вам может понравиться

Зеленый резистор с полосками

Содержание

  • 1 Стандартная цветовая маркировка
  • 2 Для чего нужна?
  • 3 Онлайн-калькуляторы
  • 4 Универсальная таблица цветов
    • 4. 1 Примеры
  • 5 Сводная таблица цветной маркировки резисторов
  • 6 Особенности маркировки проволочных резисторов
  • 7 Нестандартная маркировка импортных резисторов
  • 8 Стандартная цветовая маркировка
  • 9 Для чего нужна?
  • 10 Онлайн-калькуляторы
  • 11 Универсальная таблица цветов
    • 11.1 Примеры
  • 12 Сводная таблица цветной маркировки резисторов
  • 13 Особенности маркировки проволочных резисторов
  • 14 Нестандартная маркировка импортных резисторов

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

  1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
  2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
  3. 5 колец означает минимальный показатель отклонения, до 0, 005%.
    В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
  4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5%, то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

  1. http://www. chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
  2. http://www.radiant.su/rus/articles/?action=show& >Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

  1. 1 кольцо, красное – число «2».
  2. 2 кольцо, синее – число «6».
  3. 3 кольцо, фиолетовое – число «7».
  4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
  5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10 5 . Проводим расчет: 267*10 5 =2,67 МОм.
  6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
  7. 6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

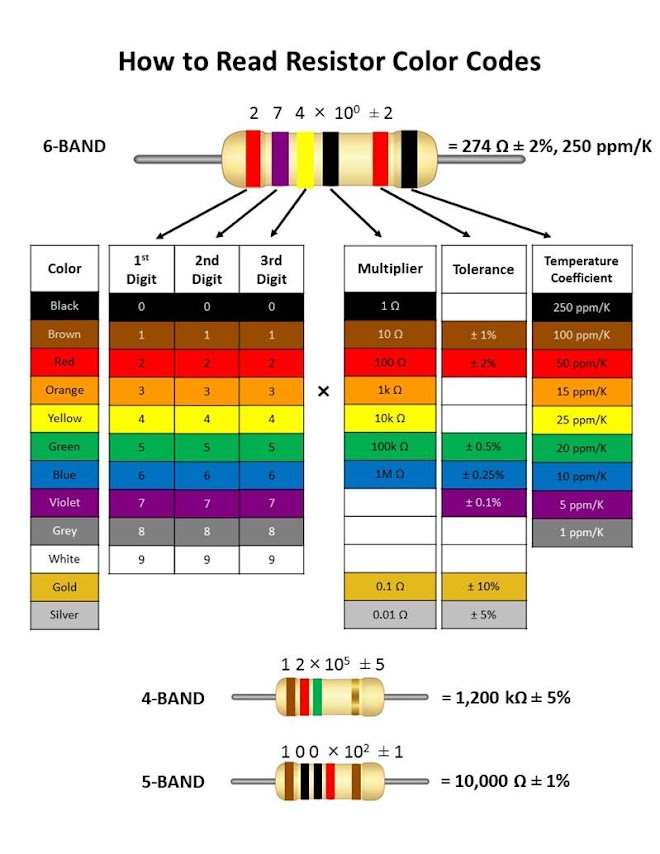

Сводная таблица цветной маркировки резисторов

Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

  1. Соответствие цветов определенным значениям.
  2. Цифры номинального ряда.
  3. Величина множителя.
  4. Величина допуска.
  5. Показатель коэффициента температурного изменения.
  6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

  1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
  2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
  3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
  4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Для чего нужна?

Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5%, то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

  1. http://www. chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
  2. http://www.radiant.su/rus/articles/?action=show& >Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

  1. 1 кольцо, красное – число «2».
  2. 2 кольцо, синее – число «6».
  3. 3 кольцо, фиолетовое – число «7».
  4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
  5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10 5 . Проводим расчет: 267*10 5 =2,67 МОм.
  6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
  7. 6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Сводная таблица цветной маркировки резисторов

Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

  1. Соответствие цветов определенным значениям.
  2. Цифры номинального ряда.
  3. Величина множителя.
  4. Величина допуска.
  5. Показатель коэффициента температурного изменения.
  6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Расчет номинала резистора по цветовому коду:
укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления:
Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0. 5% резисторов.

Назначение кнопки «РЕВЕРС»:
При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа — налево). Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора. Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно. С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность — золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»:
Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов. Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов — всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка «MC»: — очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»:
При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» :
При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»):
В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов:
Слева приведены примеры цветовой маркировки 1%, а справа — 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Таблица, расположенная выше, содержит стандартные значения сопротивлений. Таблица автоматически прокручивается до значений, которые находятся ближе всего к величине, заданной цветовым кодом на изображении резистора. Практически все номиналы постоянных резисторов, которые выпускаются промышленностью, берутся из стандартных рядов и получены умножением значения из стандартного ряда на 10 в определенной степени (номинал в данном случае в Омах, т.е. 28.7кОм = стандартное значение 287, умноженное на 10 в степени 2 /Ом/). Каждому ряду соответствует своя точность резисторов.

Сопротивление обозначение по цвету. Цветовая маркировка резисторов. Онлайн калькулятор. Цветовая маркировка онлайн

И сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из , напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

Являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах . Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания . Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться , что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку , такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂

Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов , которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!

Основное предназначение резисторов – преобразование силы тока в напряжение или выполнение обратного процесса, ограничения показателя силы тока, поглощение электрической энергии. Используется практически во всех сложных электрических схемах, поэтому следует обратить внимание на цветовую маркировку.

Из-за небольших размеров, резисторы редко имеют маркировку в виде цифрового или буквенного значения. Чаще всего проводится нанесение цветов, которые определяют все основные качества. Для того, чтобы правильно подобрать резистор, следует знать особенности нанесения цветных точек или линий.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

  1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
  2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
  3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
  4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Для чего нужна?


Малой мощности резисторы имеют очень небольшие размеры, их мощность составляет около 0,125 Вт. Диаметральный размер подобного варианта исполнения составляет около миллиметра, а длина – несколько миллиметров.

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

  1. Легко читаемая.
  2. Проще наносится.
  3. Может передать всю необходимую информацию о номиналах.
  4. Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

  1. При точности 20% используется маркировка, содержащая 3 полоски.
  2. Если точность составляет 10% или 5% , то наносится 4 полоски.
  3. Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

  1. http://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
  2. http://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
  3. http://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

  1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
  2. В зависимости от того , каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
  3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
  4. Также , практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

  1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
  2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
  3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
  4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

  1. 1 кольцо, красное – число «2».
  2. 2 кольцо, синее – число «6».
  3. 3 кольцо, фиолетовое – число «7».
  4. Все числа выбираем из таблицы. При их сочетании получаем число «267».
  5. 4 кольцо имеет зеленый цвет. В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 10 5 . Проводим расчет: 267*10 5 =2,67 МОм.
  6. 5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
  7. 6 линия коричневая , что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

  1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
  2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

  1. Ряд Е6 имеет отклонение в обе стороны 20%.
  2. Ряд Е 12 имеет допустимое отклонение 10%.
  3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Сводная таблица цветной маркировки резисторов


Для каждодневного использования можно использовать сводную таблицу цветной маркировки, которая объединяет следующую информация:

  1. Соответствие цветов определенным значениям.
  2. Цифры номинального ряда.
  3. Величина множителя.
  4. Величина допуска.
  5. Показатель коэффициента температурного изменения.
  6. Процент отказов.

Подобная таблица позволит быстро провести расшифровку маркировки.

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

  1. 1 полоса , которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
  2. Десятичные показатели более 4 не могут быть применены при маркировке.
  3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Нестандартная маркировка импортных резисторов


Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

  1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
  2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить , который расположен на печатной плате.

Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.

И так сначала приведем таблицу соответствия:

Определение сопротивления резистора с 4 цветовыми кольцами

Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.

Рассмотрим на примере (по рисунку «А»)

Имеем резистор с цветными полосками: красный , черный, коричневый , золотистый .

  1. Красный – 2
  2. Черный – 0
  3. Коричневый – 10
  4. Золотистый – 5%

Результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный , желтый , черный, оранжевый , золотистый

  1. Красный – 2
  2. Желтый – 4
  3. Черный – 0
  4. оранжевый – 1000 (1к)
  5. Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

Наиболее популярной деталью для электронных схем является резистор – пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения – Ом.

Резисторы могут быть фиксированными и регулируемыми (потенциометры). В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой.

Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:

  • слоистые;
  • объемные;
  • проволочные.

Определение сопротивления

Производители дают только самые важные параметры в определении резистивных элементов:

  • номинальное сопротивление;
  • допуск, выраженный в процентах, соответствующих классу точности;
  • номинальная мощность.

Как определить сопротивление резистора, зависит от системы кодирования. В случае небольших элементов, где нет места, используется кодовая маркировка резисторов: символы из чисел и букв или цветные полосы. Отметки цветом применяются еще потому, что цифры легко стираются, такую надпись часто труднее разобрать.

Буквенное кодирование предусматривает два стандарта:

  1. Обозначение резисторов в системе IEK. Для множителя используют букву: R = 1, K = 1000, M = 1000000;
  2. В стандарте MIL третья цифра обозначает коэффициент, на который умножаются два первых числа.

Примеры, как узнать сопротивление резистора в разных системах:

  1. R47 – IEK, R47 –MIL, номинал резистора – 0,47 Ом;
  2. 6R8 – IEK, 6R8 – MIL, R = 6,8 Ом;
  3. 27R – IEK, 270 – MIL, говорит о значении номинального сопротивления 27 Ом;
  4. 820R, K82 – IEK, 821 – MIL, R = 820 Ом;
  5. 47K – IEK, 473 – MIL, R = 47 кОм;
  6. 100R – IEK, 101 – MIL, R = 100 Ом;
  7. 2M7 – IEK, 275 – MIL, R = 2,7 мОм;
  8. 56М – IEK, 566 – MIL, R = 56 мОм.

Цветовое кодирование

Более распространенным способом кодирования является цветовая маркировка резисторов. Все расшифровки содержатся в публикуемых таблицах.

Международную систему цветных кодов приняли много лет назад, как простой и максимально быстрый способ определения омического значения резистора вне зависимости от его размера.

Важно! Маркировка всегда читается по одной полосе поочередно, начиная от левого конца детали. Каждый цвет ассоциируется с числом, соответствующим ему в таблице.

Элемент идентифицируется цветными полосками: от 3-х до 6-ти. Определение номинала резистора по цветовой маркировке зависит от числа полос:

  1. Три полоски. Первые две – значения сопротивления резистора, третья – коэффициент, на который умножаются цифры, определяемые двумя кольцами. Допуск для таких деталей имеет общую величину 20%;
  2. Четырехполосный код. Номинал резистора считывается по цветам аналогично, четвертая полоса означает допуск. Четырехдиапазонный вариант является самым распространенным. Если четвертой отметки нет, он превращается в трехдиапазонный, где сопротивление неизменное, но погрешность 20%;
  3. Резистор с пятью полосами. Относится к точным элементам. Первые три столбца – сопротивление, четвертый – множительный коэффициент, 5-й – допуск. К примеру, красный, желтый, зеленый, синий – R = 24 x 10 = 240 Ом, ± 0,25%;
  4. Шестиполосный код используется для высокоточных деталей. Пять полос расшифровываются, как и ранее, шестая указывает температурный коэффициент (ppm/° C). Этот показатель важен для некоторых схем. Коэффициент сообщает, на сколько процентов варьируется сопротивление при температурных изменениях в 1° C. Значение ТКС может указываться в ppm/К.

По цветной маркировке нельзя узнать о мощности, которую будет рассеивать элемент. Можно классифицировать резисторы по мощности, исходя из размера детали. Коммерческие резисторы рассеивают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт и т. д. Больший размер элемента говорит о большей рассеиваемой мощности.

Для чего служат допуски

Чем меньше значение допуска, тем ближе сопротивление к желаемому значению.

Иногда схема содержит резисторы, сопротивления которых не очень распространены, и их сложно найти на рынке. С допуском можно приблизиться к нужной величине.

На рисунке представлен образец сопротивления. Он содержит цветовую кодировку. Если расшифровать символы, получаются следующие цифры:

  1. Данное сопротивление составляет 590 Ом с допуском 5%;
  2. Значит, можно определить максимальную и минимальную величину. Таким образом, резистор обладает любым сопротивлением между 619,5 Ом и 560, 5 Ом.

Важно! У проволочных деталей существуют некоторые различия в цветовом коде. Тип такого резистора можно узнать по первоначальному расширенному белому кольцу. Остальные кольца по цвету соответствуют стандартным обозначениям, но заключительное может указывать на повышенную сопротивляемость теплу.

Для таких деталей имеется отдельная таблица данных, в которой можно заметить другие цвета и для погрешностей.

Отклонения от стандарта

  1. Надежность. Этот показатель встречается в виде исключения в кодах, где 5 полос, и показывает процент отказов за тысячечасовой временной промежуток;
  1. Одно черное кольцо. Резистор, имеющий нулевое сопротивление. Такие элементы используются для соединения трасс на печатной плате;
  2. Замена цветов. Резисторные элементы, рассчитанные на высокое напряжение, маркируются желтым на месте золотого и серым на месте серебряного. Это делают из соображений безопасности, чтобы на внешнем покрове не присутствовало частиц металла.

SMD-резисторы

Для резисторов поверхностного монтажа не используют систему цветового маркирования из-за их микроскопических размеров, но иногда кодируют цифрами. Обычно три числа соответствуют:

  • первые два – сообщают о величине сопротивления;
  • третье – коэффициент, на который она умножается.

Никаких дополнительных данных не приводится, так как невозможно вместить больше цифр.

Декодер цветовой маркировки резисторов можно найти в удобном режиме, чтобы не заниматься поиском по таблицам. Существует онлайн калькулятор, куда заносится цветная маркировка резисторов с обозначением колец, и в результате вычисляется величина сопротивления. Причем можно рассчитать, как номинал резистора, так и произвести обратную операцию: узнать по сопротивлению цветовой код.

Перед чтением кодов желательно проверить документацию производителя, если есть возможность, чтобы не было сомнений в используемом стандарте. Для контрольной проверки сопротивления служит мультиметр.

Видео

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3.2 мм при диаметре 1,8 мм . Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.


Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая состоит из 3-6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5. 3 кОм ± 5%.


Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/ O C (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/ O C.
  2. Красный — 50 ppm/ O C.
  3. Желтый — 25 ppm/ O C.
  4. Оранжевый — 15 ppm/ O C.
  5. Синий — 10 ppm/ O C.
  6. Фиолетовый — 5 ppm/ O C.
  7. Белый — 1 ppm/ O C.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*10 4 +-1% (15ppm/ O C) или же 2570000±1% (15ppm/ O C) или 2,57 ±1% (15ppm/ O C) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/ O C, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:


Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.


Схема для проволочных резисторов

Почему резисторы обозначают цветом?

Среди первых знаний, которые вы получаете, начиная разбираться с электроникой – это как определять номинал резистора. Монтируемые в отверстия резисторы имеют цветовую кодировку, а новички обычно начинают именно с таких. Но почему они маркируются именно так? Кажется, что эти полоски существовали всегда, как красные знаки, запрещающие поезд, или жёлтые полоски посередине дороги [такая разметка принята в США / прим. перев.] – но на самом деле, это не так.

До 1920-х годов производители размечали компоненты, как придётся. Потом в 1924 году 50 производителей радиодеталей Чикаго объединились в торговую группу. Они решили дать всем членам группы общий доступ ко всем патентам. Почти сразу название ассоциации сменили с «объединения производителей радио» на «ассоциацию радиопроизводителей» [Radio Manufacturer’s Association] или RMA. Это название ещё сменится несколько раз до тех пор, пока не остановится на варианте EIA, или альянс электронной индустрии. Причём EIA уже не существует – его раскидало на несколько различных подразделений, но об этом в другой раз.

А сейчас мы поведаем, как цветовые полоски проникли на каждый монтируемый в отверстие резистор от каждого производителя в мире.

Сначала точки, потом полоски


К концу 1920-х RMA занималась установкой стандартов, одним из которых был стандарт цветового кодирования. Проблема была в том, что маркировка мелких компонентов – задача трудная, особенно для 1920-х.

Решением стали цветовые полоски, но не совсем такие, как знакомые нам сегодня. Стандарт кодировки был таким же, однако весь корпус резистора служил первой полоской. А потом было ещё две-три полоски, обозначавшие остальные данные по номиналу. Иногда вместо третьей полоски была точка. Поэтому большая часть резистора имела цвет первой полоски. Кончик резистора был второй полоской, а точка обозначала множитель. Радио, использующие эту схему, начали появляться в 1930-х. Вот таблица цветовой кодировки из ежегодника Radio Today 1941 года:

В рекламе резисторов в этом журнале аккуратно отмечали, что их кодировка соответствует стандартам RMA. Вскоре кодировка распространилась и на конденсаторы.

Точка же, будучи расположенной на цилиндре, могла оказаться спрятанной от наблюдателя, в зависимости от положения резистора. Поэтому постепенно все перешли на полоски.

Цвета должны были идти по порядку видимого спектра (red, orange, yellow, green, blue, indigo, violet), однако в RMA отказались от цвета индиго, поскольку многие не могли различить синий, голубой и фиолетовый; индиго вообще цвет третьесортный, и Ньютон включил в его список, судя по всему, благодаря своему интересу к оккультизму.


Цветовой круг по Ньютону

В итоге остаётся четыре варианта, поэтому тёмные цвета обозначают нижний край (чёрный и коричневый), а яркие – верхний (серый и белый).

И, естественно, это совершенно не помогало людям, не различающим цвета. Можно было легко измерить отдельный резистор при помощи измерительного прибора, но если он уже был в составе схемы, это было сложнее сделать.

Откуда взялись ряды номиналов

В 1952 году Международная электротехническая комиссия (IEC), ещё одна группа, определявшая стандарты, определила номинальные ряды для электронных компонентов, определяющие, каких номиналов бывают резисторы, так, чтобы получить равномерное их распределение на логарифмической шкале. Если это вам не очень понятно, рассмотрите такой пример.

Ряд E12 используется для резисторов с допуском в 10%, а значений в промежутке от 1 до 10 у него 12 штук (потому и «E12»). Базовые значения:

1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2

Поэтому можно найти резистор на 4,7 кОм или 47 кОм, но не на 40 кОм.

Обратите внимание на допуск. Номинал резистора на 3,9 кОм может отличаться на 3,9 кОм в ту или другую сторону. Например, он может иметь сопротивление 42,9 К, поэтому резистор на 40 кОм не имеет смысла. Поскольку резистор на 39 кОм в любом случае может оказаться резистором на 40 кОм. И наоборот, резистор на 47 кОм может иметь реальное сопротивление в 42,3 кОм, что меньше, чем максимальное сопротивление для резистора на 39 кОм.

Как и следовало ожидать, чем меньше допуск, тем больше количество значений в ряду номиналов. При допуске в 2%, к примеру, используется ряд E48, где от 1 до 10 умещается 48 значений (и если вы подумаете, что ряд E96 используется для допусков в 1%, то будете правы). При использовании E48 значениями, близкими к 40 кОм, будут 38,3 кОм и 40,2 кОм. Это максимум 39,06 для нижней величины и минимум в 39,2 для верхней.

В следующий раз

В следующий раз, когда вы возьмёте резистор и прочтёте его цветовую кодировку, вы можете вспомнить эту историю. Наследие цветовых полос распространяется и на компоненты поверхностного монтажа, но не как цвет, а как три цифры, обозначающие первые два числа и множитель. Сегодня многие электронные компоненты типа беспроводных модулей или литиевых аккумуляторов используют DataMatrix – двумерный матричный штрихкод типа QR. Удивительно, что у всех компонентов нет какого-либо микроштрихкода, на который можно было бы навести телефон и получить по ним полную справочную информацию. Возможно, когда-то будет и такое.

Анализ цветового кода резистора

Что такое резистор?

Резистор представляет собой токоограничивающий электронный компонент. После того, как резистор подключен к цепи, сопротивление резистора обычно фиксируется двумя контактами, которые могут ограничивать ток через подключенную к нему ветвь. Сопротивление, которое нельзя изменить, называется постоянным резистором. Переменное сопротивление называют потенциометром или переменным резистором. Идеальный резистор является линейным, то есть мгновенный ток через резистор пропорционален приложенному мгновенному напряжению. Переменный резистор используется для деления напряжения. На оголенном корпусе резистора плотно прижаты один или два подвижных металлических контакта. Положение контакта определяет сопротивление между любым концом резистора и контактом.

Существует определенная функциональная связь между напряжением на клеммах и током. Это двухполюсное устройство, отражающее способность преобразовывать электрическую энергию в другие формы. Он обозначается буквой R, а единицей измерения является ом Ω. Фактические устройства, такие как лампочки, нагревательные провода, резисторы и т. д., могут быть выражены в виде резисторных элементов.

Какие факторы влияют на сопротивление?

Значение сопротивления резистивного элемента обычно связано с температурой, материалом, длиной и площадью поперечного сечения. Физической величиной, которая измеряет величину сопротивления, на которое влияет температура, является температурный коэффициент, который определяется как процент значения сопротивления, который изменяется при повышении температуры на 1 °C.

что делает резистор?

Основной физической характеристикой резистора является преобразование электрической энергии в тепловую. Также можно сказать, что это энергоемкий элемент, и внутренняя энергия вырабатывается при прохождении через него тока. Резисторы обычно играют роль в делении напряжения и тока в цепи. Для сигналов сигналы переменного и постоянного тока могут проходить через резисторы.

Что такое цветовой код резистора?

Как правило, размеры резисторов слишком малы, чтобы производители могли печатать на них цифры и буквы. Чтобы помочь людям читать и различать различные значения сопротивления, 9Цветовые коды резисторов 0019 были изобретены в 1920 году Ассоциацией производителей радиооборудования (RMA). Вокруг резисторов есть кольца или полосы разных цветов, чтобы указать значение их сопротивления, и каждая цветовая полоса имеет связанное с ней десятичное значение. Основное преимущество использования цветовой маркировки резистора заключается в том, что цветовые полосы можно легко увидеть и прочитать независимо от положения или ориентации резистора на печатной плате, даже если резистор немного загрязнен или сильно сгорел. Цветовой код резистора в основном применяется к цилиндрическим резисторам, таким как резисторы из углеродной пленки, резисторы из металлической пленки, резисторы из оксида металла, резисторы с плавкими предохранителями и резисторы с проволочной обмоткой.

Таблица цветовых кодов резисторов

Способ чтения цветового кода резисторов

Цветовые кодовые полосы резисторов широко используются в различных приложениях, таких как бытовая техника и электронные компоненты. Цветовые полосы используются для представления цветов, что позволяет легко и четко видеть цветные полосы независимо от того, в каком направлении установлен резистор. Резисторы с четырехполосным цветовым кодом являются наиболее распространенным типом, в то время как резисторы с пятью полосами обладают высокой точностью. Кроме того, есть резисторы с шестью полосами, которые используются только для высокотехнологичных продуктов и очень дороги. Основными единицами сопротивления являются ом (Ом), килоом (КОм) и мегаом (МОм). 1000 Ом (Ом) = 1 кОм (КОм), 1000 кОм (КОм) = 1 мегаом (МОм). Способ чтения цветового кода резистора следующий:

(1) Расчет цветового кода четырехдиапазонного резистора

Резисторы с четырехполосным цветовым кодом относятся к резисторам с четырехдиапазонным цветовым кодом и являются наиболее распространенным типом. Четыре цветных полосы используются для представления сопротивления, считая цветовой код резистора слева направо, как показано на рисунке. 1-я цветовая полоса показывает самую большую цифру номинала резистора; полоса второго цвета указывает вторую значащую цифру значения сопротивления; третья цветная полоса представляет коэффициент умножения; четвертая полоса — допуск.

Например, первая полоса резистора зеленая (соответствует 5), вторая полоса синяя (соответствует 6), третья полоса коричневая (соответствует умножению на 10), а четвертая полоса красная (соответствует резистору диапазон допуска ±5%). Это означает, что значение сопротивления резистора составляет 560 ± 2% Ом или 260 Ом.

цветной четырехполосный резистор

(2) Расчет пятиполосного резистора

Пятиполосные резисторы относятся к резисторам с пятиполосным цветовым кодом, которые отличаются высокой точностью. Пять цветных полос используются для представления значения сопротивления, считая цветовой код резистора слева направо, как показано на рисунке 2. По сравнению с резистором с четырьмя цветными полосами, у него есть дополнительная полоса для представления третьей цифры. Первые трехцветные полосы представляют собой самую большую цифру, вторую цифру и третью цифру номинала резистора соответственно. Четвертая и пятая цветные полосы обозначают коэффициент умножения и допуск соответственно.

Например, первая полоса резистора зеленая (обозначает 5), вторая полоса синяя (обозначает 6), третья полоса оранжевая (обозначает 3), четвертая полоса коричневая (обозначает умножение 10) , а пятая полоса окрашена в красный цвет (соответствует диапазону допуска ±5%). Это означает, что значение сопротивления резистора составляет 5630±5% Ом или 5,63 кОм.

Таблица цветовых кодов пятидиапазонных резисторов

(3) Таблица цветовых кодов шестидиапазонных резисторов для расчета

Существуют резисторы с шестью цветовыми полосами, которые используются только для высокотехнологичных продуктов и очень дороги. По сравнению с резисторами с пятью цветовыми полосами цветовой код резистора имеет дополнительную полосу для представления температурного коэффициента. Наиболее распространенный цвет шестой полосы — коричневый (100 ppm/°C). Это означает, что при изменении температуры на 10 ˚C сопротивление резистора может измениться на 1000 частей на миллион = 0,1 %.


Таблица цветовых кодов резисторов 6-го диапазона

(4) Резистор 10k цветовой код

10K — это очень распространенное значение, используемое для подтягивающих и подтягивающих резисторов. Они имеют легко читаемую цветовую маркировку на фоне цвета сепия (5%), поэтому вам не нужно постоянно вытаскивать мультиметр для подсчета значения. Обычно диаметром 0,55 мм они сделаны из луженой и омедненной стальной проволоки, поэтому хорошо держатся при многократной вставке в макетные платы без пайки. Больше не пытайтесь использовать острогубцы, чтобы вставить выводы резистора в макетную плату. Большие выводы также могут быть лучше зажаты в контактах.

Цветовой код резистора 10k

Советы по распознаванию цветовой последовательности

Было обнаружено, что порядок расположения некоторых цветовых кодов резистора не ясен, что часто приводит к неправильному чтению. При чтении вы можете использовать следующие советы для оценки:

Совет 1: Найдите цветовую полосу, представляющую допуск значения сопротивления, чтобы определить порядок цветового кода резистора. Цвета наиболее часто используемых полос, указывающих на допуск, — золотой, коричневый и серебристый, особенно золотой и серебряный. Оба они редко используются в качестве первой цветовой полосы на резисторе, поэтому, пока есть золотая или серебряная полоса, в основном считается, что это последняя полоса.

Совет 2: Коричневая полоса часто представляет значение сопротивления и его допуск, и часто она появляется в первой и последней полосах одновременно, что затрудняет различение первой полосы. В практических приложениях об этом можно судить по расстоянию между цветовыми полосами. Например, для пятиполосного резистора расстояние между пятой и четвертой полосами больше, чем между первой и второй полосами. Это может определить порядок цветового кода резистора.

Совет 3: В случае, если порядок расположения резистора с цветовым кодом не может быть определен только расстоянием между ними, для его определения также можно использовать значение столбца производства резистора. Например, последовательность считывания цветовых полос резистора: коричневый, черный, черный, желтый, коричневый, поэтому значение его сопротивления составляет 100 × 104 Ом = 1 МОм, а допуск составляет 1%. Если читать в обратном порядке: коричневый, желтый, черный, черный, коричневый, значение сопротивления составляет 140 × 1 Ом = 140 Ом, а допуск составляет 1%. Резистор с таким значением сопротивления не встречается в серийно выпускаемых резисторах, поэтому последняя последовательность цветовых полос неверна.

Какой цветовой код резистора 220 Ом?

Сопротивление 220 Ом представлено Красным кодом, Красным кодом, Черным кодом.

1-я полоса = красный = 2 (1-я цифра)

2-я полоса = красный = 2 (2-я цифра)

3-я полоса = коричневый = 10 (множитель = 9 полоса 1 ± 9

5%  (допуск)

Следовательно, 22×10±5% = 220 Ом = 0,22 кОм

. Запомните первую букву последовательности, BBROY GBV GW, и вы легко ее запомните.

Общий цветовой код резистора Вопросы:

Что такое резистор с нулевым сопротивлением?

Резисторы с нулевым сопротивлением, легко узнаваемые по единственной черной полосе, представляют собой проводные соединения, соединяющие линии на печатных платах. Они упакованы так же, как и резистор, и то же самое оборудование, которое автоматизировано для позиционирования резисторов, может использоваться для их размещения на печатной плате. Такая компоновка устраняет необходимость в отдельной машине для подключения перемычки

Есть ли способ запомнить порядок цветов на диаграмме?

Существует множество онлайн-мнемоник, которые помогут вам запомнить порядок цветов в таблице цветовых кодов для резисторов. Некоторые из них более привлекательны, чем другие. Еще один способ запомнить таблицу цветов — представить, что черный — это отсутствие цветов, следовательно, это «0», а белый — это сумма всех цветов. Поэтому это самая ценная «9». В левой части диаграммы вы увидите традиционные цвета радуги, в порядке от 2 до 7. Таким образом, ваша старая аббревиатура ROY-G BIV в игре, за исключением того цвета, который называется индиго. Помните, что коричневый находится между красным и черным как 1, а серый — между белым и фиолетовым с цифрой 8, и все готово!

Пятиполосный резистор с дополнительной полосой из серебра или золота


 Пятиполосные резисторы с четвертой полосой из золота или серебра составляют исключение и часто используются в старых и специализированных резисторах. Первые две полосы являются важными цифрами. Третий можно назвать множителем. в то время как 4-й соответствует допуску. Пятая соответствует значению температурного коэффициента (ppm/°C).

Отклонение цветов


  Для высоковольтных резисторов серебряный или золотой цвета обычно заменяются серым и желтым. Это делается для того, чтобы в покрытие не попали металлические частицы.

Если вы не можете точно рассчитать значение сопротивления после прочтения этой статьи, вы можете использовать инструмент расчета сопротивления на ленте easybom, который поможет вам быстро определить номинал резистора и допуск резистора по цветовому коду резистора.

Время замены на самовосстанавливающиеся предохранители PTC

Драйвер двигателя H-Bridge DRV8837DSGR Инструкции и другие сведения

Цветовой код резистора: история, таблица кодирования

Что такое цветовой код резистора?



A Цветовой код резистора используется для обозначения значений или функций резисторов. Цветовая кодировка резистора использует цветные полосы для быстрой идентификации значения сопротивления резистора и его процента допуска с физическим размером резистора, указывающим его номинальную мощность.



Как работает цветовой код резистора?



Номиналы резисторов часто обозначаются цветовыми кодами. Практически все резисторы с выводами мощностью до одного ватта маркируются цветными полосами. Кодировка определена в международном стандарте IEC 60062. Этот стандарт описывает коды маркировки для резисторов и конденсаторов. В дополнение к определению цветовых полос стандарт также включает числовые коды, которые часто используются для резисторов поверхностного монтажа SMD.

Цветовой код определяется несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или частоту отказов. Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем. Значения сопротивления стандартизированы; эти значения называются предпочтительными значениями.



История



До того, как были установлены отраслевые стандарты, каждый производитель использовал собственную уникальную систему цветового кодирования или маркировки своих компонентов.

В 1920-х годах Ассоциация производителей радиооборудования (RMA) разработала код резистора RMA в качестве цветовой кодовой маркировки фиксированного резистора. В 1930 году были построены первые радиоприемники с резисторами с цветовой маркировкой RMA. На протяжении многих десятилетий по мере изменения названия организации (RMA, RTMA, RETMA, EIA) менялось и название кода. Благодаря известному в последнее время цветовому коду EIA четыре варианта имени можно найти в книгах, журналах, каталогах и других документах более чем 91 год.

В 1952 году он был стандартизирован IEC 62:1952, а с 1963 года также опубликован как EIA RS-279 . Первоначально предназначенный только для использования с постоянными резисторами, цветовой код был расширен и теперь охватывает конденсаторы в соответствии со стандартом IEC 62:1968. Код был принят многими национальными стандартами, такими как DIN 40825 (1973 г.), BS 1852 (1974 г.) и IS 8186 (1976 г.). Действующий международный стандарт, определяющий коды маркировки резисторов и конденсаторов в IEC 60062:2016 и EN 60062:2016. В дополнение к цветовому коду эти стандарты определяют буквенно-цифровой код, называемый кодом RKM, для резисторов и конденсаторов.

Цветные полосы использовались, потому что они легко и дешево печатались на крошечных компонентах. Однако были и недостатки, особенно для дальтоников. Перегрев компонента или скопление грязи может сделать невозможным отличить коричневый цвет от красного или оранжевого. Достижения в технологии печати сделали печатные номера более практичными на небольших компонентах. Значения компонентов в корпусах для поверхностного монтажа отмечены напечатанными буквенно-цифровыми кодами вместо цветового кода.



Таблица цветовых кодов резисторов



В таблице ниже показано, как определить сопротивление и допуск для резисторов. Таблицу также можно использовать для указания цвета полос, когда значения известны. Для быстрого определения номиналов резисторов можно использовать автоматический калькулятор резисторов.

Таблица цветовых кодов резисторов





Советы по считыванию кодов резисторов





В следующих разделах приведены примеры для различного количества цветовых полос. Но сначала несколько общих советов по чтению цветового кода:



  • Направление чтения не всегда может быть ясным. Иногда увеличенное расстояние между полосами 3 и 4 указывает направление чтения. Кроме того, первая полоса обычно наиболее близка к отведению. Золотая или серебряная полоса (допуск) всегда является последней полосой.
  • Рекомендуется проверить документацию производителя, чтобы убедиться в используемой системе цветового кодирования.
  • В случае сомнений измерьте сопротивление омметром. В некоторых случаях это может быть даже единственным способом определить сопротивление; например, когда цветные полосы выгорают.



4-полосный резистор



4-полосный резистор Цветовой код



Четыре (4) цветовая маркировка является наиболее распространенным вариантом. Эти резисторы имеют два диапазона значений сопротивления, один множитель и один диапазон допуска. В показанном здесь примере 4 полосы: зеленый, синий, красный и золотой. Используя диаграмму цветовых кодов, можно обнаружить, что зеленый цвет соответствует 5, а синий — 6. Третья полоса — это множитель, где красный цвет соответствует значению множителя, равному 2 (102). Следовательно, номинал этого резистора равен 56 · 102 = 56 · 100 = 5600 Ом. Золотая полоса означает, что резистор имеет допуск 5%. Таким образом, значение сопротивления находится между 5320 и 5880 Ом (5560 ± 5%). Если поле допуска оставить пустым, в результате получится резистор с тремя (3) полосами. Это означает, что значение сопротивления остается прежним, но допуск составляет 20%.



5-полосный резистор



5-ленточный резистор Цветовой код



Резисторы с высокой точностью имеют дополнительную полосу для обозначения третьей значащей цифры. Следовательно, первые три полосы обозначают значащие цифры, четвертая полоса — коэффициент умножения, а пятая полоса — допуск. Для показанного здесь примера: коричневый (1), желтый (4), фиолетовый (7), черный (x 100 = x1), зеленый (0,5 %) представляют собой резистор 147 Ом с допуском 0,5 %.

Существуют исключения из этой 5-канальной цветовой системы. Например, иногда дополнительная полоса может указывать на частоту отказов (военная спецификация) или температурный коэффициент (старые или специализированные резисторы). Дополнительную информацию см. в подразделе «Исключения цветового кода» ниже.



6-полосный резистор



6-полосный резистор Цветовой код



К). Наиболее распространенный цвет шестой полосы — коричневый (100 ppm/°C). Это означает, что при изменении температуры на 10 ˚C значение сопротивления может измениться на 1000 ppm = 0,1 %. Для показанного выше примера 6-полосного резистора: оранжевый (3), красный (2), коричневый (1), коричневый (x10), зеленый (1%), красный (50 частей на миллион/°C) соответствует резистору 3,21 кОм с Допуск 1% и температурный коэффициент 50 ppm/°C.



Исключения цветового кода



Резисторы с цветовой маркировкой вставляются в печатные платы, а изготовление сборки печатной платы завершается пайкой штифтов через отверстие.

  • Полоса надежности : Резисторы, которые производятся в соответствии с военными спецификациями, иногда имеют дополнительную полосу для обозначения надежности. Это указано в частоте отказов (%) на 1000 часов работы. Это редко используется в коммерческой электронике. Чаще всего полосу надежности можно встретить на четырех полосных резисторах. Более подробную информацию о надежности можно найти в военном справочнике США MIL-HDBK-19.9.
  • Одинарная черная полоса или резистор с нулевым сопротивлением : Резистор с одной черной полосой называется резистором с нулевым сопротивлением. В основном он используется в качестве проводной связи, которая служит для соединения дорожек на печатной плате (PCB). Использование пакета резисторов позволяет тем же автоматизированным машинам для установки компонентов размещать компоненты на печатной плате.
  • 5-полосный резистор с 4-й полосой из золота или серебра : Пятиполосные резисторы с четвертой полосой из золота или серебра составляют исключение и используются в специализированных и старых резисторах. Первые две полосы представляют собой значащие цифры, третья — коэффициент умножения, четвертая — допуск, а пятая — температурный коэффициент (частей на миллион/°C).
  • Отклоняющиеся цвета : Для высоковольтных резисторов золотой и серебряный цвета часто заменяются желтым и серым. Это необходимо для предотвращения попадания частиц металла в покрытие.
Таблица цветовых кодов резисторов

и номиналы стандартных резисторов — TW Controls

Если полос четыре, то первые две — это значение двух старших разрядов, третья — множитель, четвертая — точность. Если полос пять, то первые три — это значение трех старших разрядов, четвертая — множитель, а пятая — точность. Используйте приведенную ниже таблицу цветовых кодов резисторов, чтобы определить, как читать резистор с цветовой кодировкой.

Цвет

1-я цифра (А)

2-я цифра (B)

 Множитель (С)

Допуск (D)

 Черный

 0

0

 1

1%

 Коричневый

 1

 1

 10

 2%

Красный

 2

 2

 100

 3%

 оранжевый

 3

 3

 1000

 4%

 Желтый

 4

 4

 10000



Зеленый

 5

 5

 100000

0,5%

Синий

 6

 6

 1000000

0,25%

 Фиолетовый

 7

 7

 10000000

0,10%

Серый

 8

 8

 100000000

0,05%

Белый

9

 9

 1000000000



 Золото





 0,1

 5%

 Серебро





 0,01

 10 %

 Нет цвета







 20%

Например, возьмем следующий резистор с полосами зеленый, синий, желтый и золотой. Так как полос четыре, третья полоса — это множитель, а четвертая — допуск. Глядя на таблицу ниже:

Зеленый = 5 (десятки)

Синий = 6 (единицы)

Желтый = 10 кОм

Золотой = 5%

Значение.   Сложите 5 и 6 вместе, чтобы получить 56, затем умножьте на 10 кОм — 56 * 10 кОм = 560 кОм .

Понимание допуска.   Допуск составляет +/-5% — 560 кОм * 5% = 28 кОм, что означает, что резистор может быть на 28 кОм ниже или выше указанного значения. 560кОм-28кОм=532кОм. 560кОм+28кОм=588кОм. Таким образом, допустимое сопротивление этого резистора составляет от 532 кОм до 588 кОм.

Выше приведен пример 5-полосного резистора. Обычно это высокоточные резисторы. В этом случае цвета полос — красный, оранжевый, фиолетовый, черный и коричневый.

Красный = 2 (разряд сотен)

Оранжевый = 3 (разряд десятков)

Фиолетовый = 7 (разряд единиц)

Черный = 1 Ом

Коричневый = 1%

237 Ом 1%

коды . Мнемоника — единственный способ запомнить цветовые коды, но времена изменились за 20 с лишним лет с тех пор, как мой инструктор рассказал мне мнемонику для запоминания цветовых кодов резисторов, и сегодня это было бы слишком оскорбительно для этого сайта. Однако, когда я начал исследовать современные мнемоники, используемые для запоминания цветовых кодов резисторов в школах, я не нашел ни одного из них столь же эффективным. Итак, вот хороший список различных мнемоник для запоминания цветовых кодов резисторов из Википедии.

https://en.wikipedia.org/wiki/List_of_electronic_color_code_mnemonics

1.0

  9.1   91  750 6,2k 51к 430k 3,9 м
 1,1  12  100  820  6,8 к  56k  470k 4,3 М
1,2  13 110  910  7,5 к  62k  510k  4,7 млн ​​
1,3  15  120 1,0 к  8,2 к  68k  560k 5,1M
1,5  16  130 1,1 к  9. 1k  75k  620k 5,6 М
1,6  18  150  1,2 к  10k  82k  680k  6,2 м
1,8  20  160 1,3 к 11к  91k  750k  6,8M
2.0  22  180  1,5 к 12 к  100 тыс.  820k  7,5 м
2,2  24  200  1,6 к  13k  110k  910k 8,2 м
2,4  28  220  1,8 к 15k  120k 1,0M 9,1M
 2,7  30  240 2,0 к  16k  130k  1,1 м  10,0 М
3,0  33  270 2,2 к  18k 150 000  1,2 м
3,3  36 300  2,4 к  20k  160k  1,3 м
3,9   39  330  2,7 к  22k  180k  1,5 м
 4,3  43 360 3,0 к 24k 200 000   1,6 м
 4,7  47  390 3,3 к  27k 220k  1,8 м
5. 1  51  430 3,6 к  30k 240k 2,0M
5,6  56  470 3,9 к  33k 270k 2,4 м
 6,2  62  510 4,3 к  36k 300 000 2,7 м
 6,8  68  560 4,7 к  39k 330k 3,0 М
7,5  75  620 5. 1k  43k  360k  3,3 М
8,2  82  680 5,6 к  47k 390k 3,6 М

к = кОм = 1000 Ом

м = мегаом = 1 000 000 Ом

Industrial Control WiringAbout 90 Marketing basic, Wiring

0 лайков

Как читать цветовые коды резисторов

Обычный фиксированный резистор имеет различные цветные полосы. Они что-нибудь значат? Да, они делают! Эти цвета дают важную информацию о резисторе. Прочтите эту статью, чтобы узнать, что они означают.

Что такое резистор?

Резистор — это электрический компонент, который используется для создания сопротивления в цепях. Это сопротивление можно использовать по-разному, например, для деления напряжения или уменьшения тока. Есть много типов резисторов. Однако тот, с которым мы собираемся работать в этой статье, является наиболее распространенным: 4-полосный постоянный резистор. Резистор работает, изменяя три фактора в формуле сопротивления. R = pL/A Исходя из этой формулы, для создания и увеличения сопротивления можно:

  1. Увеличьте p или удельное сопротивление, используя менее проводящий материал.
  2. Увеличьте L или длину.
  3. Уменьшите A или площадь поперечного сечения.

Фиксированный резистор выполняет все три функции одновременно. В резисторе используется углерод, который является менее проводящим материалом и имеет тонкую длинную структуру, которая увеличивает длину при уменьшении площади поперечного сечения.

Ленты резисторов

Постоянные резисторы имеют цветные полосы, которые информируют вас об их свойствах. Каждая полоса добавляет одну часть информации ко всей картинке в зависимости от ее положения и цвета. Существует три основных типа постоянных резисторов:

  • 4-диапазонный : Это наиболее распространенный тип резистора. Первые две полосы обозначают значащие цифры, третья полоса указывает множитель, а четвертая полоса указывает допуск.
  • 5-полосный : аналогичен 4-полосному, за исключением того, что он имеет три полосы для значащих цифр. Четвертая полоса указывает множитель, а последняя полоса указывает допуск.
  • 6-диапазонный : Представляет совершенно новый тип ремешка. Помимо всех полос в 5-полосном резисторе, этот резистор также имеет шестую полосу, указывающую на температурный коэффициент.

Вам нужно сложить числа, которые представляет каждая полоса, чтобы рассчитать сопротивление.

4-Band 5-Band 6-Band
1st Band First digit First digit First digit
2nd Band Second digit Вторая цифра Вторая цифра
3-я полоса Множитель Третья цифра Третья цифра
11-я полоса Tolerance Multiplier Multiplier
5th Band – Tolerance Tolerance
6th Band – – Temperature coefficient

Связанный: Дешевые и интересные проекты электроники DIY

Цифровые полосы

Полосы цифр используют одинаковые цветовые коды для цифр, которые они хотят выразить. В 4-полосном резисторе цифровыми полосами являются первые две полосы, а в 5- или 6-полосном резисторе первые три будут цифровыми полосами. Полосы цифр могут быть любого из 10 цветов, которые представляют цифры от 0 до 9.. Однако первая цифра не может быть черной (что означает ноль), так как это было бы совершенно бессмысленно.

Color Value
Brown 1
Red 2
Orange 3
Yellow 4
Green 5
Синий 6
Violet 7
Gray 8
White 9
Black (never in the first band) 0

После того, как вы соедините цифры, которые представляет каждый цвет, вы получите значащие цифры для значения сопротивления в омах. Осталось узнать множитель.

Группа множителей

Полоса множителя указывает значение, на которое умножаются ваши цифры. Это третья полоса в 4-полосном резисторе и четвертая полоса в 5- или 6-полосном типе.

658 x 10 000 000
Color Value
Black x1
Brown x10
Red x100
Orange x1,000
Yellow x10 000
Зеленый x100 000
Синий x1 000 00099
Серый x 100 000 000
Белый x 1 000 000 009 5 61 000 009 90 204 90 309 903

Например, если у вас есть оранжевая полоса множителя, это означает, что ваш резистор находится в килоомной шкале.

Связанный: Как проверить выходную мощность USB-порта

Лента толерантности

Допуск — это, по сути, предел погрешности вашего резистора. Это означает, что ваш резистор не всегда будет сопротивляться точно тому значению, которое он должен иметь. Допуск 10 % для резистора 100 Ом означает, что сопротивление может составлять от 9 до 9 Ом.от 0 до 110 Ом.

Color Value
Brown ±1%
Red ±2%
Orange ±3%
Yellow ±4 %
Green ±0.5%
Blue ±0.25%
Violet ±0.10%
Gray ±0,05 %
Золото ±5 %
Серебро ±10 %

Наименьший допуск для типовых резисторов составляет ±0,05 % (обозначен серым цветом), а максимальный – ±10 % (обозначается серебром). Серебристый и серый могут звучать так, как будто их можно спутать друг с другом, но металлическое сияние цвета серебряной полосы легко отличит его от серого. Полоса допуска является последней полосой для 4-полосного резистора и пятой полосой для 5- или 6-полосного типа.

Диапазон температурного коэффициента

6-диапазонные резисторы имеют специальную конечную полосу, указывающую температурный коэффициент резистора. Сопротивление изменяется при изменении температуры; количество (насколько сопротивление изменяется на каждую единицу температуры) и направление (увеличивается или уменьшается сопротивление) зависят от материала. Обычные постоянные резисторы сделаны из углерода, и их сопротивление уменьшается при нагревании. Шестая полоса в сочетании с первыми четырьмя полосами может сказать вам, насколько точно она изменяется на единицу температуры.

Color Value
Black 250 ppm/ºC
Brown 100 ppm/ºC
Red 50 ppm/ºC
Orange 15 ч/млн/ºC
Желтый 25 ч/млн/ºC
Грин 20 ч/млн/ºC
88888888888888888888888888888888888888888888888888888888888888 гг. 0305 Фиолетовый 5 ppm/°C
Серый 1 ppm/°C

Температурный коэффициент выражается в ppm/ºC, то есть в миллионных долях на градус Цельсия. Чтобы перевести это в Ом/ºC, все, что вам нужно сделать, это умножить температурный коэффициент на сопротивление резистора, а затем разделить его на миллион. Это даст вам значение в Ом/ºC, которое говорит вам, насколько сопротивление будет падать с каждым градусом Цельсия повышения температуры.

Собираем все вместе

Когда дело доходит до лент резисторов, каждый цвет представляет собой номер. Число, которое представляет цвет, зависит от положения полосы. Например, в четырехполосном резисторе фиолетовый цвет на первой полосе означает 7, а фиолетовый цвет на третьей полосе означает x10 000 000. Чтобы интерпретировать цвета полос резисторов, вам придется учитывать цвет и последовательность. Давайте соберем все это вместе с двумя примерами.

Пример резистора 1

Вот простой 4-полосный резистор. Давайте посмотрим, сможем ли мы определить его свойства, просто взглянув на него.

  1. Первая полоса : Первая полоса оранжевого цвета, и, согласно таблице в предыдущих разделах, оранжевый означает 3.
  2. Вторая полоса : Вторая полоса также оранжевого цвета, так что это еще 3. Пока у нас есть 33.
  3. Третья полоса : Поскольку это 4-полосный резистор, третья полоса является множителем. Зеленая полоса множителя означает х100 000. К настоящему времени мы знаем, что у нас есть резистор на 3 300 000 Ом или 3,3 МОм.
  4. Четвертая полоса : Последняя полоса в 4-полосном резисторе является зоной допуска. Это будет указывать на допустимую погрешность для вашего резистора. Четвертая полоса у этого резистора золотая, это означает ±5%. Золотые и серебряные полосы допуска являются наиболее распространенными.

Итак, резистор на картинке — это резистор 3,3 МОм с допуском ±5%. Допуск в сочетании со значением сопротивления означает, что минимальное сопротивление для этого резистора составляет 3,135 МОм (-5%), а максимальное — 3,465 МОм (+5%).

Связанный: Как проверить напряжение с помощью мультиметра

Пример резистора 2

Вот еще 4-полосный резистор. Путевая точка такая же, как и в предыдущем примере:

.
  1. Первая полоса : Первая полоса коричневая, что соответствует 1.
  2. Вторая полоса : Вторая полоса цифр зеленая, что соответствует 5.
  3. Третья полоса : Полоса множителя оранжевая, что соответствует представляет собой х1000. Пока у нас есть 15 000 Ом (15 кОм).
  4. Четвертая полоса : Полоса допуска золотая, как и в предыдущем примере, что означает допуск ±5%.

Итак, если вы соберете всю эту информацию вместе, вы узнаете, что это резистор на 15 кОм. Минимальное сопротивление 14,25 кОм (-5%), максимальное сопротивление 15,75 кОм (+5%).

Нет необходимости в омметре

Вам не всегда нужно использовать омметр, чтобы узнать сопротивление резистора. Если на вашем резисторе есть цветные полосы, вы можете определить, какое сопротивление он имеет, просто наблюдая за ним. Теперь, когда вы знаете, какой резистор у вас есть, самое время впаять его в вашу схему.

Что означает цветовой код резистора? (с картинками)

`;

Лумара Ли

Цветовой код резистора указывает на электронный номинал резистора. Производители разработали универсальную систему оценки электронных цветовых кодов в начале двадцатого века, потому что цветные полосы было намного легче читать на небольшом резисторе, чем мелкий шрифт, а также было дешевле производить. Каждый цвет представляет собой свой рейтинг, и, читая полосы цветового кода резистора слева направо, человек может определить точное значение любого резистора. Резисторы всегда измеряются в омах и могут иметь от двух до пяти цветовых полос. Наиболее распространены три или четыре полосы.

Чтобы правильно прочитать значение цветового кода резистора, резистор должен быть ориентирован так, чтобы полоса серебряного или золотого цвета находилась справа. Эта полоса дает допуск резистора. Допуск относится к диапазону отклонений между истинным значением резистора и его расчетными характеристиками. Если нет серебряной или золотой полосы, первой будет считаться полоса, ближайшая к одному из отведений.

Золотая полоса соответствует допуску +/-5%, а серебряная полоса соответствует допуску +/-10%. Если диапазон допуска отсутствует, допуск составляет +/- 20 %. Есть некоторые резисторы с меньшими допусками, но золото и серебро являются наиболее распространенными цветами полосы допуска.

Первые две цветные полосы на резисторе представляют его двузначное число, называемое значащим числом, а третья полоса является множителем. Множитель сообщает, на какую степень десяти следует умножить первые два числа. Четвертая полоса показывает допуск. Например, если резистор имеет цветные полосы желтого, фиолетового, красного и золотого цветов при чтении слева направо, первое число будет равно 4, второе число будет равно 7, множитель будет равен 100, а четвертая полоса золота означает, что допуск будет +/- 5%. Другими словами, цветовой код резистора показывает, что компонент будет иметь номинал 4700 Ом, а с допуском +/-5% фактическое значение может быть где-то от 4465 Ом до 4,9 Ом.35 Ом.

Цвета в таблице цветовых кодов резисторов расположены в том же порядке, что и в цветовом спектре: черный крайний левый, а белый крайний правый. Эти ценности признаны на международном уровне. Диаграммы, показывающие числа и множители, представленные каждым цветом, доступны онлайн.

Цветовые коды резисторов



Цветовые коды резисторов

Общий

Значения резисторов часто обозначаются цветовой кодировкой. На большинстве резисторов с допуском 5% или более обычно имеется четыре полосы, причем первые три совмещены с одним концом резистора, а четвертая — с противоположным концом. Первые две полосы обозначают первую и вторую значащие цифры номинала резистора, третья полоса представляет множитель, а четвертая полоса представляет допуск резистора.

На резисторах с более жестким допуском, обычно 3% и ниже, будет третья значащая цифра, всего пять полос, снова с первыми четырьмя, совмещенными с одним концом резистора, а пятым с противоположным концом. Иногда вы увидите значение, напечатанное на резисторах в формате 4-значного числового кода с буквой, обозначающей допуск.

В приведенной ниже таблице перечислены цвета и буквы, используемые для обозначения номиналов резисторов и допусков.



Цвет
Черный
Коричневый
Красный
Оранжевый
Желтый
Зеленый
Синий
Фиолетовый
Серый
Белый
Золото
Серебро
Нет
Значение
0
1
2
3
4
5
6
7
8
9



Множитель
1
10
100
1000
10 000
100 000
1 000 000

0,1
0,01

 Допуск

 1%
(F)
2%
(Г)
3%
(Н)

0,5%
(Г)
0,25%
(Q)
0,1%
(Б)
0,05%
(А)

 5%
(Дж)
10%
(К)
20%



Примеры

  • Четырехдиапазонный код:
Коричневый, черный, красный, с золотой полосой допуска: 10 x 100 = 1000 Ом (или 1 кОм), с допуском 5 %.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
