Распиновка лан кабеля. Распиновка и обжим кабеля витой пары RJ45: подробная инструкция

Как правильно обжать кабель витой пары RJ45. Какие существуют схемы распиновки проводов. Какие инструменты нужны для обжима. Каковы основные этапы обжима витой пары. Как проверить правильность обжима кабеля.

Что такое витая пара RJ45 и для чего она используется

Витая пара RJ45 — это тип кабеля, состоящий из 4 или 8 медных проводов, попарно скрученных между собой. Основное назначение витой пары — передача данных в компьютерных сетях. Этот кабель широко применяется для:

• Подключения компьютеров к локальной сети
• Соединения компьютеров с маршрутизаторами и модемами
• Подключения к интернету
• Создания проводных локальных сетей
• Подключения IP-камер, IP-телефонов и другого сетевого оборудования

Несмотря на развитие беспроводных технологий, витая пара RJ45 остается одним из самых популярных и надежных способов создания проводных компьютерных сетей. Это объясняется рядом преимуществ данного типа кабеля:

• Низкая стоимость
• Простота монтажа и обслуживания
• Высокая помехозащищенность
• Достаточная пропускная способность (до 10 Гбит/с)
• Универсальность применения

Основные типы витой пары и их характеристики

Существует несколько основных типов витой пары, различающихся по своим характеристикам:

• UTP (Unshielded Twisted Pair) — неэкранированная витая пара. Самый распространенный и недорогой тип.
• STP (Shielded Twisted Pair) — экранированная витая пара. Обеспечивает лучшую защиту от помех.
• FTP (Foiled Twisted Pair) — фольгированная витая пара. Имеет общий экран из фольги.

По категориям витая пара делится на:

• Cat 5e — до 1 Гбит/с на расстояние до 100 м
• Cat 6 — до 10 Гбит/с на расстояние до 55 м
• Cat 6a — до 10 Гбит/с на расстояние до 100 м
• Cat 7 — до 10 Гбит/с на расстояние до 100 м, улучшенная защита от помех

Для большинства домашних и офисных сетей достаточно кабеля категории 5e или 6.

Какие инструменты нужны для обжима витой пары

Для правильного обжима кабеля витой пары потребуются следующие инструменты:

• Кримпер (обжимной инструмент) для RJ45

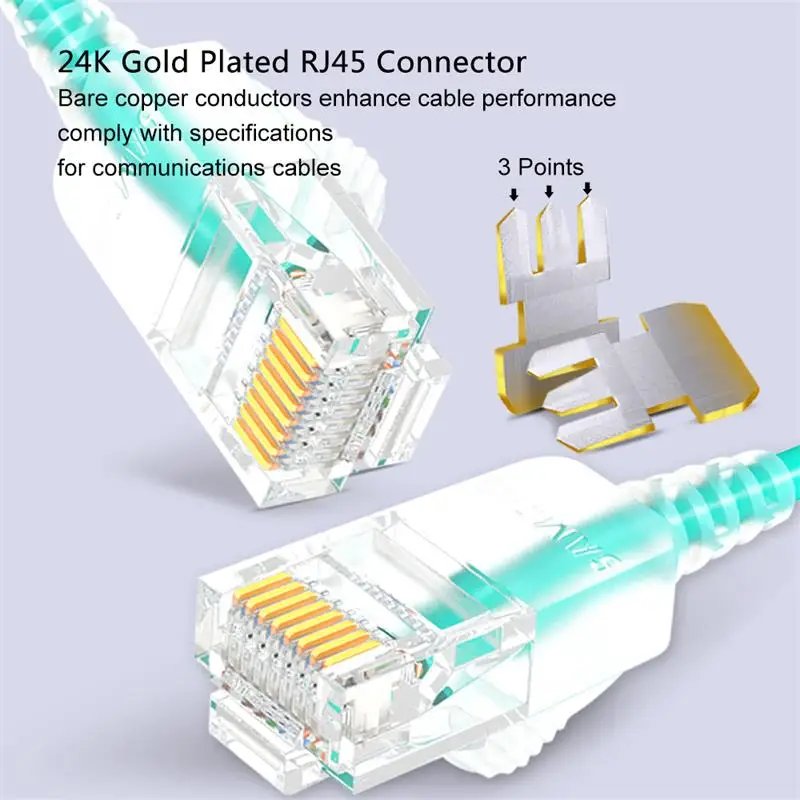

• Коннекторы RJ45 (8P8C)
• Кусачки или нож для зачистки кабеля
• Тестер для проверки обжима

Кримпер — это специальные клещи для обжима коннекторов RJ45. Важно использовать качественный инструмент, чтобы обеспечить надежное соединение проводов.

Коннекторы RJ45 бывают для обжима кабеля с 4 и 8 жилами. Выбирайте в зависимости от типа вашего кабеля.

Тестер не обязателен, но очень полезен для проверки правильности обжима и работоспособности кабеля.

Схемы распиновки проводов витой пары

Существует два основных стандарта распиновки проводов в разъеме RJ45:

• T568A
• T568B

Оба стандарта используют одинаковые пары проводов, но в разном порядке. T568B более распространен и рекомендуется к использованию в большинстве случаев.

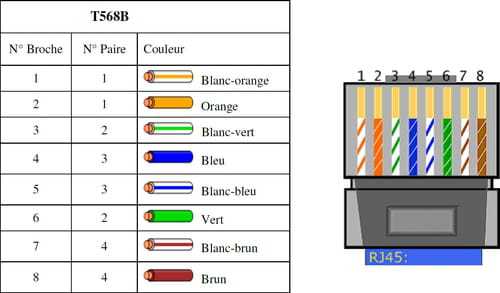

Схема распиновки T568B:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

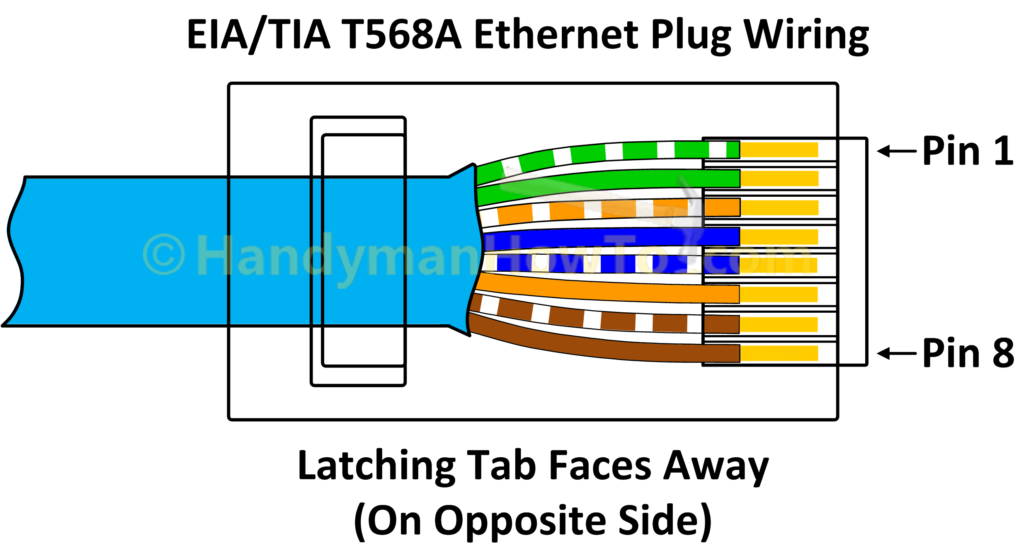

Схема распиновки T568A:

1. Бело-зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый

Для создания прямого кабеля (компьютер-коммутатор) используется одинаковая схема на обоих концах. Для кросс-кабеля (компьютер-компьютер) на одном конце используется T568A, на другом — T568B.

Пошаговая инструкция по обжиму витой пары

Процесс обжима витой пары RJ45 включает следующие основные этапы:

1. Отрежьте необходимую длину кабеля
2. Снимите внешнюю изоляцию на 2-3 см с конца кабеля
3. Расправьте провода и выровняйте их в нужном порядке согласно выбранной схеме
4. Отрежьте концы проводов ровно, оставив примерно 1.3-1.5 см
5. Вставьте провода в коннектор RJ45 до упора
6. Поместите коннектор в кримпер и сожмите до щелчка
7. Повторите процедуру для второго конца кабеля

При обжиме важно следить, чтобы все провода попали в нужные каналы коннектора и были вставлены до конца. Неправильное расположение даже одного провода приведет к неработоспособности кабеля.

Как проверить правильность обжима кабеля

После обжима рекомендуется проверить правильность и работоспособность кабеля. Это можно сделать несколькими способами:

• С помощью кабельного тестера — самый надежный способ
• Подключив кабель к компьютеру и коммутатору — должен загореться индикатор соединения
• Пропинговав второе устройство через обжатый кабель

Кабельный тестер позволяет проверить правильность распиновки и целостность всех проводов. Это особенно важно для длинных кабелей, где визуально сложно заметить ошибку обжима.

При обнаружении проблем необходимо отрезать коннектор и повторить процедуру обжима, внимательно следя за правильностью расположения проводов.

Типичные ошибки при обжиме витой пары

При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:

• Неправильный порядок проводов
• Недостаточно плотный обжим коннектора
• Слишком короткая зачистка внешней изоляции
• Повреждение проводов при зачистке
• Использование разных схем распиновки на концах кабеля

Чтобы избежать этих ошибок, внимательно следуйте инструкции по обжиму и перепроверяйте каждый этап работы. С опытом процесс обжима становится быстрым и точным.

Заключение

Умение правильно обжимать витую пару RJ45 — полезный навык для любого пользователя компьютерных сетей. Это позволяет самостоятельно создавать кабели нужной длины, ремонтировать поврежденные соединения и экономить на покупке готовых патч-кордов.

Соблюдая правила распиновки и используя качественные инструменты, можно быстро освоить процесс обжима витой пары. Главное — внимательность и аккуратность при работе с тонкими проводами кабеля.

Распиновка интернет кабеля 4 провода. Технология создания патч-корда.

Схема разводки кабеля для сетей 10/100 Мбит/с.

Соединение сетевых устройств выполняется кабелем «витая пара » с прямым либо кроссовым типом разводки. Прямое соединение применяется для коммутации рабочей станции или сервера с концентратором (hub), коммутатором (switch). Кроссовое соединение применяется для коммутации однотипных устройств, т.е. это сетевые подключения:

• сервер сервер;
• рабочая станция рабочая станция;
• сервер рабочая станция;
• концентратор концентратор;
• коммутатор коммутатор.

Продажа готовых патчкордов и компьютерных кабелей — Купить LAN кабель .

Обжим сетевого прямого и кроссовер (crossover) кабеля 10/100Mbit.

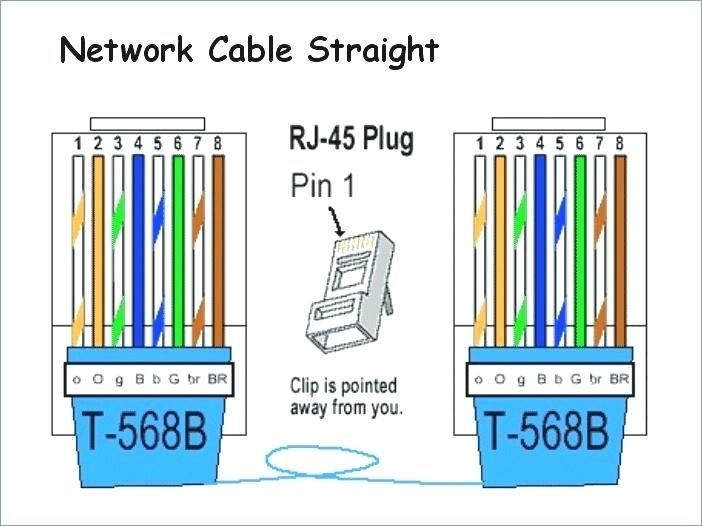

1. При соединении Computer-Hub/Switch (карта-хаб/свитч) используется следующая схема:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: Синий
5: Бело-синий
6: Зелёный
7: Бело-коричневый
8: Коричневый

По этой схеме обжимаются разъёмы с обоих сторон «витой пары».

2. При соединении двух компьютеров crossover (карта-карта) используется следующая схема обжима «витой пары»:

С одной стороны джек RJ45 обжимают по схеме: 1: Бело-оранжевый 2: Оранжевый 3: Бело-зелёный 4: Синий 5: Бело-синий 6: Зелёный 7: Бело-коричневый 8: Коричневый

С другой стороны обжим джека RJ45 такой: 1: Бело-зелёный 2: Зелёный 3: Бело-оранжевый 4: Синий 5: Бело-синий 6: Оранжевый 7: Бело-коричневый 8: Коричневый

При таком обжиме «витой пары» сеть будет работать до 100 Мбит/сек. .

| |

Раскладка пар проводов в коннекторе RJ45 для обжима «витой пары».

В 10/100 мегабитных соединениях:
Одинаковая распайка как для 10-ти, так и для 100 мегабитных соединений. Широко используется при построении сетей начального/среднего уровня, в том числе, чтобы выполнить подключение Интернет розетки .

Разъем на сетевой карте (хабе, свитче)

Pin Name Description EIA/TIA 568A EIA/TIA 568B or AT&T 258A 1 TX+ Tranceive Data+ White with green strip White with orange stripe 2 TX- Tranceive Data- Green with white stripe or solid green Orange with white stripe or solid orange 3 RX+ Receive Data+ White with orange stripe White with green stripe 4 n/c Not connected Blue with white stripe or solid blue 5 n/c Not connected White with blue stripe White with blue stripe 6 RX- Receive Data- Orange with white stripe or solid orange Green with white stripe or solid 7 n/c Not connected White with brown strip or solid brown 8 n/c Not connected Brown with white stripe or solid brown.

Патч-корд представляет собой электрический кабель, концы которого оснащены разъемами-коннекторами. С его помощью вы без проблем сможете подключить одно электрическое устройство к другому. В этой статье мы расскажем, как изготовить патч-корд самостоятельно.

Вам потребуются следующие инструменты:

• клещи для обжима контактов и коннекторов RJ-45
• кусачки для нарезки кабеля
• тестер
• бухта кабеля витой пары
• коннекторы RJ-45

Технология создания патч-корда

Возьмите конец кабеля с витой парой из бухты. Отмерьте отрезок необходимой длины: кабель должен свободно дотягиваться от компьютера до свитча, не загромождая при этом проход. Желательно, чтобы рассчитать длину кабеля так, чтобы впоследствии можно было убрать в его короб или спрятать за плинтус.

Выбрав соответствующую длину, разрежьте кабель. Воспользуйтесь кусачками (рисунок).

Аккуратно снимите верхний защитный слой (внешнюю изоляцию) отрезанного кабеля. Если есть нить или изоляционная фольга, то обрежьте их. Изоляция удаляется на участке длиной примерно в 30-40 мм от конца электрического шнура.

После того как вы снимите верхнюю обмотку кабеля, вы увидите восемь жил проводов, отличающихся друг от друга цветом. Они скручены попарно (рисунок).

Расправьте каждый провод. Все провода должны быть абсолютно ровными, прямыми и четко отделенными друг от друга.

Последовательность следующая (T568B), слева направо, как показано на рисунке:

У вас должен получиться следующий вид (рисунок):

Приступайте к обжимке концов кабеля. Вам понадобятся обжимные клещи.

Аккуратно подрежьте торцовую часть ваших проводов:

Возьмите коннектор. Поверните его язычком вниз, а контактами вверх (рисунок):

Удерживая контакты, осторожно вставьте торец кабеля до упоравнутрь коннектора, таким образом, чтобы каждый провод попал в свою дорожку коннектора.

Убедившись в верном расположении контактов, поместите коннектор в обжимные клещи. В них есть специальный разъем, вы его не перепутаете.

Придерживая кабель, сжимайте клещи до упора — все контакты должны хорошо «прожаться».

Отпустите клещи и выньте из них готовый коннектор.

Со вторым концом кабеля повторите этапы 3 — 15.

Завершив работу, вы получите свой первый патч-корд. Теперь его следует проверить на соответствие категории 10BaseT и готовность к эксплуатации.

Возьмите в руки тестер и ваш патч-корд.

Включите тестер.

Вставьте патч-корд в тестер обоими концами.

На тестере будет видно рабочий ваш патч-корд или нет. Если индикаторы на обоих приборах совпадают, то результат положительный.

Если тест прошел удачно, значит, вас можно поздравить! Однако, даже если тест закончился неудачей, не отчаивайтесь: попробуйте отрезать кусачками коннекторы от патч-корда и повторить попытку с самого начала.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или ):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:

• для создания прямого кабеля – используется для соединения компьютера с коммутатором;
• для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

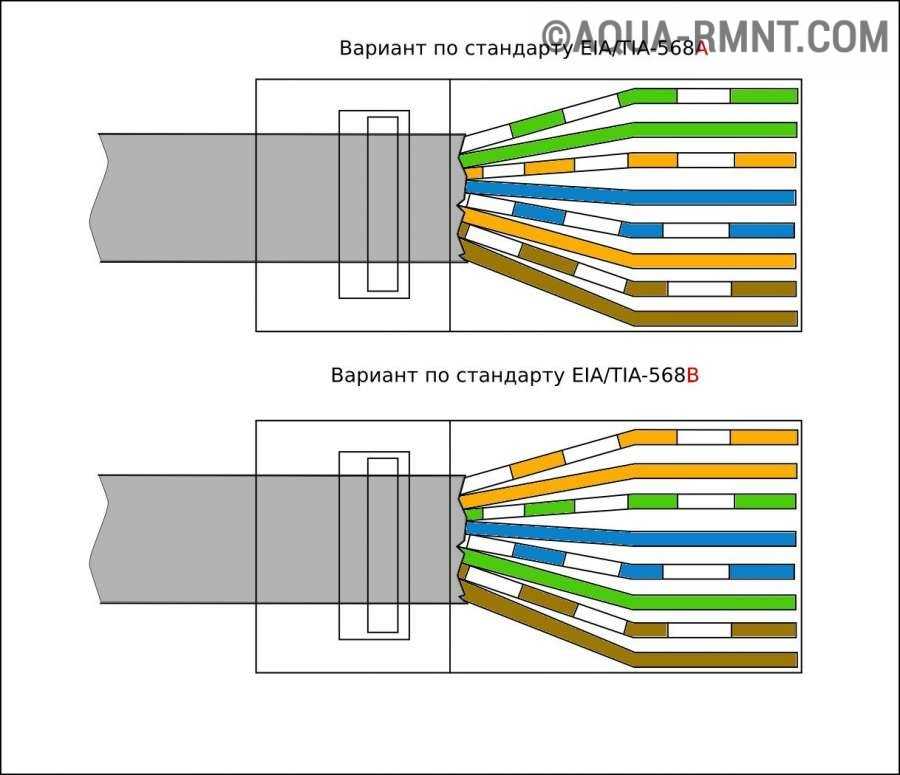

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:

3. Разведите и расплетите проводки:

Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:

5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:

6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

• Обжимной инструмент
• Восьми жильный кабель UTP
• Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

• — описание, особенности, принцип работы

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

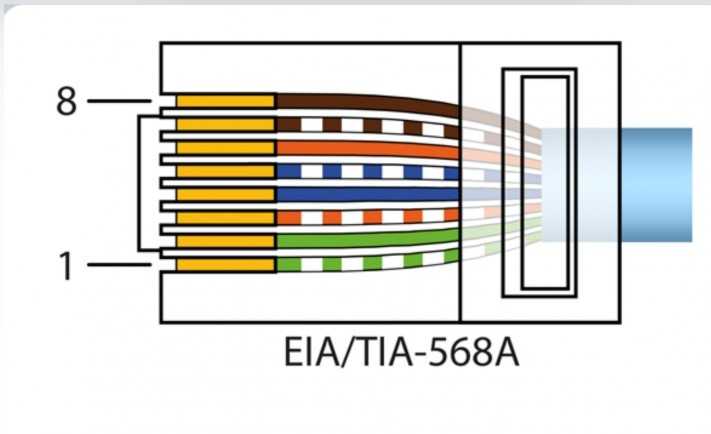

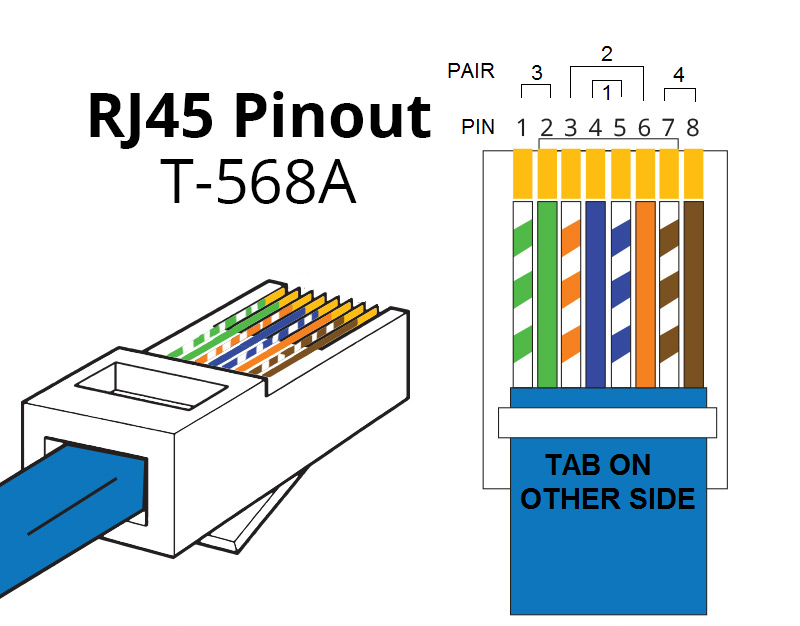

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE, таких как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

обжимка 8 и 4 жил, прямой и перекрестный (кроссоверный) обжим, распиновка патч корда схема и фото

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45.

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с, используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую, без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с.

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно, в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Цветовая распиновка и обжим витой пары под коннектор rj-45

Содержание

• Особенности обжима проводника из 8 и 4 жил
• Провод СИП 1
• Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля
• Разновидности кабелей для Интернета
• Распиновка микро USB разъема
• Способы обжима
• RJ 45 распиновка коннектора — как обжать кабель витая пара на 8 и 4 провода
• Рогатка для прикормки своими руками
• Обжим витой пары
• Как обжать кабель интернет своими руками
• Порядок при обжимке
• Видео: Монтаж витой пары

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

1. Прямой.
2. Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Провод СИП 1

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос – Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х – разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA – 568 B и  EIA/TIA – 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют “кросс” для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются  первые три канала и шестой из любой схемы EIA/TIA – 568 B или  EIA/TIA – 568 А.

Обжим 4-х парного кабеля на два компьютера

Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень удобно особенно когда прокладка дополнительного кабеля затруднена по различным причинам.

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

1. U/UTP, все экраны отсутствуют;
2. U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
3. F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
4. S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
5. SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
6. F/FTP, оба экрана выполнены из фольги;
7. S/FTP, внешний – проволочная оплетка, внутренний – фольга;
8. SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

• Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
• Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
• Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

Распиновка микро USB разъема

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Полезное:  Распиновка HDMI кабеля и разъёма, схема распайки контактов

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется

В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

1. +5 вольт
2. -Data
3. +Data
4. Не используется / Общий
5. Общий

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле. » data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

RJ 45 распиновка коннектора — как обжать кабель витая пара на 8 и 4 провода

Чтобы было описание в стать более правильным и понятным все читателям, то далее в тексте будем пользоваться обеими аббревиатурами RJ45 и 8P8С подразумевающими коннектор, который применяется для оконцовки интернет кабеля «витая пара».

• Кабель «витая пара» на две или четыре пары,
• кримпер для обжима 8P8C,
• модульный разъем RJ-45 (8P8C).

Подготовка кабеля «витая пара» к оконцовке коннектором

Внутри этого кабеля, под изоляционной оболочкой находится капроновая нить. Она предназначена для облегчения разделки провода, без повреждения тонких проводков. Если сделать небольшой надрез на изоляции, то тогда можно будет потянуть за эту нить вниз, тем самым она разорвет оболочку. Разрывать оболочку нужно не более 30 мм, и потом просто отрезать ненужное.

Вообще то пользоваться дешевым инструментом для разделки изоляционной оболочки нудно очень осторожно. Дело в том, что они не редко наносят повреждение изоляции внутренним проводникам

Если имеются в наличии фирменные, высококачественные кримперы, то это уже другое дело.

RJ-45 распиновка по цветовому признаку на восемь проводов (четыре пары до 1000 Мбит/с)

Есть две схемы оконцовки провода разъемом:

• От компьютера к компьютеру. Такой вариант распайки дает возможность создать напрямую сеть из двух компьютеров. Однако,если домашняя сеть состоит из более, чем двух компьютеров, то такую схему использовать не получится.
• От компьютера к сетевому свитчу

Распиновка коннектора для домашней сети, состоящей из более двух компьютеров:

1. Для этого нужно раскрутить каждую пару проводов, таким образом, как показано на картинках ниже:

Выпрямляем проводники в плоскости, а теперь нужно укоротить их, оставив длину всего 10 мм.

Возмите веер проводов в одну руку так, чтобы бело-оранжевый провод был крайний слева, а коричневый справа. На всякий случай еще раз проверьте правильность расположение проводников, согласно приведенной выше схемы.
Возьмите разъем 8P8C в другую руку, фиксатор должен быть в нижнем положении, и поместите проводники внутрь коннектора. При этом следите за тем, чтобы каждый провод лег в предназначенное для него место.

На этом шаге помещаем коннектор в кримпер (если нет такого инструмента, смотрите ниже видео, как обойтись без кримпера). Вставляем провод до самого конца, так чтобы он уперся в переднюю стенку модуля и хорошенько сдавливаем обжим.
С другим концом провода выполняем идентичные действия.

Распиновка RJ-45 (8P8C) по цвету на две пары до 100 Мбит/с

1. Подготовка кабеля «витая пара» к оконцовке коннектором, так как написано выше:
2. Раскручиваем свитые пары проводов и устанавливаем согласно схеме:

Возможно имеющийся у вас кабель «витая пара» будет иметь другую окраску внутренних проводников. В таком случае, нужно применить своеобразную логику. То-есть, начинаем делать чередование:

1. бело-;
2. ;
3. бело-;
4. без провода,
5. без провода,
6. ;
7. без провода,
8. без провода,

Здесь принципиально то, чтобы с двух сторон провода, начиная от 1-й и до 8-й контактной площадки схема должна быть абсолютно идентична.

Возьмите провода в одну руку таким образом, чтобы бело-оранжевый проводник был слева от вас, а коричневый справа. (см. картинку выше)
Возмите такой-же модульный соединитель 8P8C в другую руку так, чтобы его фиксатор находился внизу.
Данный разъем рассчитан на восемь проводов, поэтому контакты 4,5,7,8 остаются незадействованными. Помещаем проводники в контактные места коннектора 1,2,3,6, так как показано в схеме пункта 2.

Здесь опять нужно проверить верность установки проводов.
Помещаем коннектор в кримпер и делаем оконцовку кабеля разъемом 8P8C.
Все эти действия нужно повторить в точности и с другим концом кабеля.

Как разделать и обжать кабель «витая пара»

Рогатка для прикормки своими руками

Для прикормки рыбы на участках с удалённостью более 30 м удобней использовать специальные рогатки. Они делятся на две большие группы:

• рогатки, которые используются для заброса рассыпчатого корма,
• рогатки, с помощью которых забрасывают различные прикормочные шарики большего веса.

Еще одним интересным способом заброса бойлов являются трубки «Кобры». Их преимущества в дальности и точности метания бойлов. Ознакомиться с данными метательными трубками вы можете в статье «Кобра для бойлов».

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно. С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов. это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил. Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому. Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568В:

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

1. специальных клещей ;
2. шлицевой отвертки;

Фото: инструмент для обжима витой пары (кримпер)

кусачек;
канцелярского или монтажного ножа.

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа

Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;

Фото: зачистка проводов

после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;
все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;

Фото: Готовый кабель

коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Фото: Опрессовка вытой пары

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

Фото: аппарат проверки кабеля

Несколько советов

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

1. по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;
2. распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;

Фото: качественная опрессовка

следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;
провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.

Вам нужно выбрать и подключить адаптер. Подробнее в статье, WIFI адаптер для телевизора LG .

Способы, как поменять пароль на роутере. Здесь .

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный

Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных

Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Все права защищены 2017

Элементы сайта (текст, дизайн, фотографии, графика) в соответствии с частью 4 Гражданского Кодекса РФ являются объектами авторских прав и охраняются согласно Закону РФ «Об авторском праве и смежных правах».

Статья 146 Уголовного кодекса РФ предусматривает штраф в размере от двухсот до восьмисот минимальных размеров оплаты труда или лишение свободы на срок до пяти лет за незаконное использование объектов авторского права.

PRO ремонт ПК 2017 · Войти · Все права защищены Наверх

Порядок при обжимке

Видео: Монтаж витой пары

https://youtube.com/watch?v=fTk0Fj4leG8

Как обжать интернет кабель (провод) в домашних условиях своими руками

• Содержание

• Что собой представляет обжим витой пары
• Виды
• Количество жил
• Категория и защитная оболочка
• Выбор провода
• Инструменты
  • Кабель
  • Коннектор
  • Инструмент для обжимки
• Схемы распиновки
• Технология обжимки
  • Прямой тип
  • Перекрестный тип
  • Процедура обжима
    • Шаг 1 – обрезаем провод
    • Шаг 2 – Снимаем оплетку
    • Шаг 3 – Подравниваем
    • Шаг 4 – Впихиваем
    • Шаг 5 – Опрессовка
  • Проверка
  • Видео — Как правильно обжать витую пару интернет кабеля
• Подведем итоги

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория	Количество пар	Пропускная способность, МГц	Скорость передачи данных, Мбит/с
CAT 1	1	0,1, используется в телефонной связи	—
CAT 2	2	1	4
CAT 3	4	16	10 и 100
CAT 4	4	20	20
CAT 5	4	100	100
CAT 5E	4	125	100 (2 пары), 1 Гбит/с (4 пары)
CAT 6	4	250	От 1 до 10 Гбит/с
CAT 7	4	600	До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.


• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.


• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

• стандарт T568A;
• стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Технология обжимки

Приведем пошаговый порядок обжима 8-проводного кабеля:

• удалите изоляцию и зачистите провод на 3 см;
• разъедините жилы так, чтобы они были расположены отдельно друг от друга;
• вставьте провода в коннектор;
• при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый;

• после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
• кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
• затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

• по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

• по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

• Сначала я разглаживаю все провода в одну линию с помощью карандаша.
• Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
• Еще раз разравниваю карандашом.
• Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

Итого все должно быть ровно:



Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:

Если инструмента под рукой нет, подойдет и обычная плоская отвертка. Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

• Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
• Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
• Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать.

Видео — Как правильно обжать витую пару интернет кабеля

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

1. Обжимка должна производиться с соблюдением цветовой схемы.
2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Источники

• https://first-apartment.ru/kak-obzhat-vituyu-paru. html
• https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
• https://odinelectric.ru/wiring/tools/kak-obzhat-rj45
• https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
• https://pc-consultant.ru/raznoe/kak-obzhat-vituyu-paru-8-zhil/
• https://www.asutpp.ru/obzhim-vitoj-pary.html

Поделитесь если вам понравилось:

Похожие материалы

Rj 45 распиновка для интернета 4 провода

Стандарт EIA/TIA-568B предполагает несколько вариантов цветовых комбинаций распиновки витых пар, они же патч-корды, посредству подключения через коннектор RJ-45. Коннектор RJ-45 предназначен для присоединения электронных устройств. Для того, чтобы подключить коннектор RJ-45 нужно взять кабель витых пар, при этом нужно брать провод с большим количеством жил, чтобы они не перегибались во время эксплуатации. Длина патч-корда должна быть не более 5 метров. Если длина кабеля будет больше, то сигнал будет передаваться хуже. Сфера применения RJ-45 широкая, им можно подключать активное оборудование и создавать локальные сети. При этом, подсоединение посредству патч-корда выгоднее, особенно, если возникнет необходимость перенести один из подсоединенных элементов.

Монтаж RJ-45 производится методом обжима, при котором вдавливаются металлические провода заостренной стороной обратно в провод, что позволяет создать плотный контакт. Сделать обжимку RJ-45 сможет каждый, даже без опыта в распиновке . Распиновка RJ-45 по цветам делается по определенной схеме. Для подключения витой пары, нужно соблюдать цветовую схему, которая соответствует определенному номеру на патч-корде.

Чтобы создать подключение, необходимо взять кабель «витая пара». Они бывают на 4 и на 8 жил. Витая пара состоит из жил, которые сплетены между собой. Это переплетение способно передавать сигнал между источниками, не более, чем на 100 метров без применения усилителей. Для создания подключения необходимо сделать распиновку RJ45, которая делается по цветам. Каждая задача, для которой применяется коннектор, требует определенного порядка цветов. Цветовая схема должна соответствовать цветам в системе. При подключении двух единиц активного оборудования, необходимо соблюдать ту же очередность цветов, что и в первом подключении, только в зеркальном отражении.

Чтобы обжать кабель, нужно использовать обжимной инструмент, но можно использовать и подручные средства, главное, не повредить провод. Чтобы подключить кабель в сеть, нужно использовать вилку RJ45.

Стандартные схемы распиновки витой пары по прямому кабелю:	БО	О	БЗ	С	БС	З	БК	К
Цвет витой пары	Бело-оранж.	Оранж.	Бело-зелен.	Синий	Бело-синий	Зелен.	Бело-корич.	Корич.
Номер пина-контакта RJ45 витой пары	1	2	3	4	5	6	7	8

Распиновка RJ-45 подходит для создания подключения между компьютером, телевизором, хабом, роутером и т. д. Обжимать кабель нужно с обеих сторон одинаково. Один конец коннектора подключается к компьютеру, другой в разъем хаба.

Содержание

1. Как обжимать кабель RJ45?
2. Распиновка RJ-45 витой пары для Интернета
3. Распиновка RJ45 витой пары 4 провода для сети
4. Распиновка RJ-45 витой пары 4 провода
5. Распиновка RJ-45 витой пары 4 провода для 2 компьютеров
6. Распиновка RJ-45 витой пары для ремонта
7. Распиновка RJ45 для подключения розетки
8. О кабеле и инструменте
9. Технология обжима кабеля
10. Технология разводки кабеля в розетке
11. Монтаж розетки на столетие
12. Подключение к сети Интернет стандартным способом
13. Соединение между собой двух компьютеров
14. Подключение периферийного оборудования
15. В заключение
16. Виды цветовых схем обжима LAN кабелей
17. Разновидности кабелей для интернета
18. Обжимка витой пары отверткой
19. Видео — как правильно обжимать без инструмента
20. Технология разводки кабеля в розетке
21. Снижение скорости интернета или сети
22. Стандарт
23. Разъем RJ45 распиновка
24. Цветная схема T-568A
25. Цветная схема T-568B
26. Как обжать витую пару 8 жил
27. Подробнее о сквозных и перекрестных соединениях

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
2. Раскручиваем витые пары и выравниваем их.
3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Распиновка RJ-45 витой пары для Интернета

Обжим витых пар по цветам осуществляется по двум вариантам:

А первый кабель монтируется по цветам:

1. Б-О
2. О
3. Б-З
4. С
5. Б-С
6. З
7. Б-К
8. К

Б – второй кабель обжимается точно также, как и вариант А, только меняются местами оранжевой цвет на зеленый, а зеленый на оранжевый.

Таким образом, подключение по варианту Б будет выглядеть следующим образом:

1. Б-З
2. З
3. Б-О
4. С
5. Б-С
6. О
7. Б-К
8. К

Можно поменять местами пары, это на производительности сети не повлияет, поэтому вы можете выбрать вариант установки витой пары на свое усмотрение.

Распиновка RJ45 витой пары 4 провода для сети

Для подключения к сети Интернет используются, как раз витые пары, но мало кто знает, что при соединении к сети Интернет подключаются только 2 пары, из 4 доступных. Одна пара используется для получения сигнала, вторая его передачи. Получается, что 3 и 6 кабель и 1,2 используются для хаба, и также с противоположной стороны 3,6 и 1, 2 для компьютера.

При повреждении или необходимости подключить еще одну пару, можно использовать еще 2 линии, если обжать вилки RJ-45. Их использование улучшит качество сигнала и поможет повысить производительность сети.

Распиновка RJ-45 витой пары 4 провода

Для создания подключения, используя 4 провода в системе компьютер – хаб используются только оранжевые и зеленые линии. Сигнал передается только по оранжевой и зеленой парам. Контакты при этом обжаты к линиям 1,2,3 и 6 с обеих сторон.

Можно подключить RJ-45 по той же схеме, то есть использовать линии О и З, но подключать их к другим контактам, поменяв местами пары. Или подключить жилы других цветов, при этом важно соблюдать последовательность, чтобы сигнал передавался.

Распиновка RJ-45 витой пары 4 провода для 2 компьютеров

При обжиме витой пары компьютер-компьютер для передачи сигнала используются зеленая и оранжевая пары. Создавая распиновку RJ45 компьютер-компьютер не очень популярна, но знания о том, как подключать эту систему могут быть полезными. Один коннектор нужно подключать по системе:

1. 1.Б-З.
2. 2.З.
3. 3.Б-О.
4. 4.С.
5. 5.Б-С.
6. 6.О.
7. 7.Б-К.
8. 8.К.

Второй коннектор нужно подключить по системе:

1. 1.Б-О.
2. 2.О.
3. 3.Б-З.
4. 4.С.
5. 5.Б-С.
6. 6.З.
7. 7.Б-К.
8. 8. К.

Распиновка RJ-45 витой пары для ремонта

Иногда случается, что один из кабелей витой пары обрывается и одна из них не работает. В случае с подключением хаба с компьютером используются пары О и З. В случае их замыкания не обязательно менять кабель, можно заменить поврежденную пару на жилы другого цвета.

Таким образом, нужно заменить оранжевый цвет синим, а зеленый коричневым. Можно заменить цветовую пару на обоих кабелях, и они будут работать исправно.

Также, можно создать подключение нескольких компьютеров с помощью одного кабеля. Для подключения компьютерного оборудования используются цветовые пары пары О-З, С-К. Для распиновки RJ-45 используются те же цвета, только в зеркальном отражении. Начать подключение нужно с зеленого провода для первого компьютера и синего для второго, а также с бело-оранжевого и бело-коричневого для подключения активного оборудования.

Распиновка RJ45 для подключения розетки

Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.

1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.

2.Разматываем и выравниваем провода.

3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.

4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.

Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится. Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров.

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное — запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Один коннектор	Второй коннектор
1	Бело-зеленый	1	Бело-оранжевый
2	Зеленый	2	Оранжевый
3	Бело-оранжевый	3	Бело-зеленый
4	Синий	4	Синий
5	Бело-синий	5	Бело-синий
6	Оранжевый	6	Зеленый
7	Бело-коричневый	7	Бело-коричневый
8	Коричневый	8	Коричневый

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Распиновка сетевого кабеля роутер компьютер

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

Классификация витых пар выглядит так:

• UTP-2 – 4 проводника, свитых в 2 пары
• UTP-4 – 8 проводников (4 пары)
• FTP-4 – 8 проводников (4 пары) + общий экран из фольги
• STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Выполняя подготовку кабеля, учитывайте следующие требования:

1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Как обжать кабель (витую пару) для сети и интернета

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторыRJ45 .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с. используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую. без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Способы конвертации формата pdf в документ word

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость. достаточно высокая надёжность (ломаться попросту нечему).

Недостатки. возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Что делать, если на мониторе появились артефакты

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно. в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать. это хоть немного защитит соединения от внешних наводок и иных сложностей.

Почта Gmail.com — вход в почту и первичные настройки

Аккаунт Google: создание учетной записи

Что такое операционная система? Виды операционных систем

Ccleaner — как очистить компьютер от мусора?

Как откатить Windows 10 до Windows 7 или 8. 1

Учетные записи и родительский контроль Windows 10

Как исправить ошибки isdone.dll и unarc.dll

Как зарегистрировать Яндекс почту

© 2012-2016 Composs.ru. Все права защищены. При копировании материалов, обратная открытая ссылка на наш сайт обязательна.

Composs.ru — ресурс для начинающих пользователей компьютера, интернета. Сайт основан в 2012 году. Основная цель нашего сайта — выпускать обучающие материалы IT-тематики для «чайников». Предоставлять качественный и суперполезный контент для всех пользователей, независимо от уровня владения ПК: советы, инструкции, статьи.

Новые статьи Composs.ru почтой (никакой рекламы):

Все о компьютере и интернете для начинающих

Подробности Категория: Сети и Интернет Опубликовано: 01 октября 2016

При обжатии сетевого кабеля (витой пары) и коннектора 8p8c, необходимо соблюдать правильную последовательность (распиновку, цветовую схему). Если обжать сетевой кабель не по цветовой схеме, то такой кабель просто не будет работать.

Витая пара – специальный кабель, состоящий из 4ых пар (8 жил) проводов. В качестве разъемов обычно используются 8-контактные коннекторы 8p8c. Данные коннекторы так же известны многим под названием RJ-45.

Такие кабели применяются при создании локальной сети – подключение компьютера с роутром/хабом или с другим компьютером и ниже я покажу какие виды распиновки бывают.

Распиновка

В первую очередь нужно определиться, для какой цели нам нужен кабель и подобрать распиновку. Сетевые провода предназначены для соединения между собой компьютеров и сетевого оборудования, используется два вида обжима кабеля:

Прямой кабель (для соединения компьютер – роутер/хаб) для интернета

Стандартный сетевой кабель применяют для соединения разного вида сетевого оборудования и компьютера или просто для соединения между собой разного вида сетевого оборудования. Главное условии при обжиме такого кабеля, что бы концы кабеля имели одинаковую последовательность.

При изготовлении такого кабеля, используется два стандарта обжима. Используется чаще всего второй вариант (B) — Б О О Б З С Б С З Б К К .

Стандарт TIA/EIA-568A

Стандарт TIA/EIA-568B

Перекрестный кроссовый кабель (соединение компьютер – компьютер)

Перекрестный сетевой кабель используется для соединения между собой несколько компьютеров и в данном случае никакие дополнительные сетевые устройства не участвуют. В настоящий момент потерял свою актуальность, так как многие современные устройства способны сами определить метод обжима кабеля и подстроится под него (Auto MDI/MDI-X).

Кросс кабель для скорости 100 Мбит/с

Кросс кабель для скорости 1000 Мбит/с

Кроме сетевого кабеля (витой пары) и коннекторов 8p8c для обжимки, понадобится еще специальный инструмент (кримпер).

Ничего страшного если не получится с первого раза. Обычно уже со второго и третьего раза все идет как надо.

Желаю удачи и терпения 🙂

Возможно вам так же будет интересно:

Если вам понравилась или помогла статья, вы можете поделиться ею с друзьями в социальных сетях, просто нажав на одну из кнопок ниже.

Витая пара: способы обжима, схема соединений

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов. это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил. Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568В:

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Добавить комментарий

Извините, для комментирования необходимо войти.

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Распиновка витой пары — правильный обжим патч-корда

Распиновка витой пары — не зависимо от того, что вы собрались подключать. Либо домашний кинотеатр к маршрутизатору или соединить все ПК в одну сеть, все это сделать без определенных знаний не получится. В этой статье мы расскажем, что представляет из себя «витая пара», как правильно выполнить обжим и распиновку проводников соединителя для всевозможных устройств. Также будет обзор нужного инструмента для выполнения таких работ, и как выйти из положения, когда не оказалось под рукой такого инструмента.

Несколько слов о теории

Витая пара — это специальный стандарт сетевого кабеля выполненный в виде двух свитых с определенным шагом между собой изолированных провода. Кроме этого, для построения различных типов компьютерных сетей существуют кабели с экранирующей оплеткой либо без нее. Исходя из требований подключаемого оборудования и учитывая необходимую скорость передачи информации, применяют соединители двух стандартов — с двумя парами и с четырьмя парами проводников.

Скорость пропускания данных «витой пары» обусловливается количеством и площадью сечения жил, при этом большое значение имеет сама структура проводника. То есть, материал из которого они сделаны. Соединитель имеющий четыре пары проводов, как правило применяется в сетях требующих большой скорости передачи информации.

Корректная «распиновка»

Грамотная распиновка витой пары для организации двух приборов в одну сетевую цепь, выполняется с помощью провода (патч-корд) нужной длинны. На концах этого провода установлены специальные разъемы RJ45. Чтобы компьютерная сеть работала корректно, нужно выполнить правильную распиновку проводников в коннекторе. Использование разъемов RJ45 дает возможность изготовить патч-корд с высоким качеством соединения проводов, без метода пайки.

Интернет-кабель с разъемами RL45 на концах состоит из восьми контактов и является стандартизированным сетевым интерфейсом. Соединение проводников с коннекторами выполняется согласно утвержденных стандартов: TIA-568A и TIA-568B.

В большинстве случаев для организации сети на 100 Мбит пропускной способности используется провод состоящий из восьми жил. Но вполне возможно применение и четырех-жильного кабеля. Далее рассмотрим как правильно делается распиновка витой пары из восьми жил и ее обжим.

Чтобы объединить компьютер с маршрутизатором для этого применяют кабель витой пары собранный по прямой схеме обжима. Это означает, что патч-корд должен быть с идентичной распайкой коннекторов на двух концах.

Здесь обозначено размещение проводов по цветовому признаку, согласно стандарту TIA-568A

Размещение жил проводников в разъеме по цвету — стандарт TIA-568B

Для объединения в домашнюю сеть два компьютера, для этого нужно применить провода, пары которого выполнены с перекрестием. Следовательно: контактный пин в каждой паре коннекторов на конце провода меняются местами. Тем самым получится, один разъем будет выполнен по стандарту А , другой по стандарту B.

Наглядная схема выполнения обжима витой пары с перекрещиванием:

Как следует подключать двух-парный кабель

Соединительный кабель, в составе которого находится две пары проводов, как правило применяют для подключения между маршрутизатором расположенным в подъезде и абонентским оборудованием. В связи с этим, в большинстве случаев, для подключения применяется прямая распиновка витой пары. Так как в этом варианте оба коннектора подсоединяются по одному из указанных выше стандартов.

Прямая схема обжима коммутационного шнура на четыре провода

В случае необходимости изготовления соединительного шнура, имеющего схему перекрестного подключения разъемов. То тогда вам всего навсего понадобится при подключении второго коннектора просто поменять пары местами.

Необходимый инструмент для выполнения работы

Для этого вам потребуется:

1. Провод нужного стандарта.
2. Коннекторы RJ45 2 шт.
3. Кримпер – инструмент для соединения проводов с разъемами
4. Клещи для снятия изоляции.
5. Кабельный тестер для проверки витой пары.

Наглядный пример необходимого инструмента

Тестер для проверки корректного соединения проводов.

Иногда возникает ситуация, когда срочно требуется изготовить коммутационный шнур, а под рукой не оказалось специализированного инструмента. В таком случае вы можете воспользоваться инструментом представленном на рисунке ниже. В конце данной статьи будут даны пояснения, как при помощи этих нехитрых инструментов выполнить распиновку витой пары в домашних условиях.

Подробное руководство как сделать обжим сетевого кабеля

1. Воспользуйтесь клещами для снятия изоляции с провода. Вставьте в них конец провода и слегка прижмите, так чтобы оголить часть провода в пределах 20 мм. Сделайте оборот клещей на 180 градусов, до появления надреза на изоляции.

2. Далее нужно убрать изоляцию и экранирующую фольгу, срезать одинарный металлический провод, а затем скомпоновать проводники для выполнения обжима. При этом строго придерживаетесь цветовой схеме.
3. На следующим шаге нужно укоротить проводники до нужной длинны. Чтобы точно определить необходимую длину, можно приложить к проводникам сам коннектор RJ45. При выполнении этой операции будьте внимательны! Если оставить концы длиннее чем требуется, то возникнет большая вероятность ненадежного крепления проводов в разъеме. А в случае коротких концов, то скорее всего они просто не достанут до контактов коннектора.

4. Прекрасно подойдет для укорачивания провода инструмент для снятия изоляции.
5. После укорачивания до нужной длины, нужно поместить проводники в коннектор до упора. При правильном размещении проводков, конкретно видны все торцевые стороны жилы в разъеме.
6. По окончанию этой операции, необходимо вставить коннектор RJ45 в кримпер для обжима, и прижать клещи до упора.

7. Если все сделано правильно, контакты в в разъеме образуют капитальный контакт с проводами. На другом конце соединительного шнура нужно выполнить точно такую же операцию. Точность распиновки нужно протестировать тестером.

Как сделать обжим разъема при помощи отвертки

В случае отсутствия у вас специализированного инструмента, то можно обойтись подручными средствами. Как один из вариантов крепления коннекторов — это обыкновенные бокорезы, нож либо отвертка.

1. Ножом нужно снять с провода около 20 мм изоляционной оболочки, экранирующий слой, также необходимо обрезать стальной проводок.
2. Все лишнее нужно удалить бокорезами.

3. Расположите проводники в нужной последовательности, а затем поместите их в разъем до упора.
4. Берете плоскую отвертку и с силой давите на каждый контакт коннектора таким образом, чтобы он рассек изоляцию и соединился с жилой провода. Хотя такой вариант изготовления коммутационного шнура не очень надежен и некрасиво может выглядеть, но в экстренных случаях им можно воспользоваться.

Как правильно обжимать без инструмента — видео

Ethernet Подключение RJ45, схема разводки и схема разводки кабелей @ pinoutguide.com

В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи по LAN (локальной сети). Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Кабель называется вайпом, патч-кордом, прямым кабелем.

Существует несколько спецификаций Ethernet-соединения RJ-45 по витой паре: самое старое 10 Мбит (Ethernet), старое, но все еще используемое 100 Мбит (Fast Ethernet), современное 1 Гбит (Gigabit Ethernet) или новейшее 10 Гбит Ethernet. 9Кабель Ethernet 0006 для любого из этих интерфейсов можно легко обжать самостоятельно.

Ethernet официально стандартизирован стандартом IEEE 802.3. Первоначально он был разработан корпорацией Xerox в сотрудничестве с DEC и Intel в 1976 году. В настоящее время Ethernet по витой паре (соединение RJ-45 ) работает со скоростью 10 Мбит, 100 Мбит, 1 Гбит или 10 Гбит в секунду. Ethernet использует шину (очень старый коаксиальный кабель) или звездообразную топологию (стандартный кабель UTP с разъемами RJ-45).

Соединение Ethernet RJ45 и кабель

Почти в каждой сети Ethernet используется кабель неэкранированной витой пары (UTP) с разъемами RJ-45. Широко используются кабели категории 5 (CAT5), категории 5e или категории 6 (CAT6), но доступны и другие варианты. EIA/TIA определяет разъемы RJ-45 — правильно называемые 8P8C — (ISO 8877) для кабеля UTP (неэкранированная витая пара).

100BASE-TX (IEEE 802.3u) был представлен в 1995 году и оставался самой быстрой версией Ethernet до появления Gigabit Ethernet. Он работает с данными UTP или оптоволоконным кабелем в топологии проводной шины типа «звезда», аналогичной 10BASE-T, где все кабели подключены к концентратору. Устройства, подключенные к Fast Ethernet RJ-45, как правило, обратно совместимы с существующими системами 10BASE-T. Длина сегмента кабеля 100BASE-T ограничена 100 метрами. 100BASE-TX проходит по двум парам проводов внутри кабеля категории 5 или выше. Как и в 10BASE-T, активные пары в стандартном соединении подключаются к контактам 1, 2, 3 и 6.

1000BASE-T (также известный как IEEE 802.3ab) — это стандарт для Gigabit Ethernet по медной проводке. Для подключения Gigabit RJ45 требуется кабель как минимум категории 5 (такой же, как 100BASE-TX), но также может использоваться кабель категории 5e (улучшенная категория 5) или кабель категории 6, что часто рекомендуется. 1000BASE-T требует присутствия всех четырех пар и гораздо менее терпим к плохо проложенной проводке, чем 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) – это стандарт, выпущенный в 2006 году для обеспечения соединений со скоростью 10 Гбит/с по неэкранированной или экранированной витой паре на расстоянии до 100 метров. Кабель категории 6a требуется для достижения полного расстояния, а кабель категории 6 может достигать расстояния 55 метров. Кодирование линии, используемое 10GBASE-T, является основой для более медленного стандарта 2,5GBASE-T и 5GBASE-T, реализующего соединение со скоростью 2,5 или 5,0 Гбит/с по существующим кабелям категории 5e или 6. Кабели, которые не будут надежно работать с 10GBASE-T, могут успешно работать с 2,5GBASE-T или 5GBASE-T, если они поддерживаются с обеих сторон.

Схема подключения RJ45 Ethernet

Существует два стандарта подключения сетевого кабеля RJ45: EIA/TIA 568A и EIA/TIA 568B. Оба правильны. Вы можете использовать любой из них для обжима сетевого кабеля Ethernet RJ45.

Штифт	Имя сигнала	Описание	цвет провода кабеля	Имя	Пин
1	ТХ+_D1	Передача данных+	Белый с зеленой полосой	ТХ+_D1	1
2	ТХ-_D1	Передача данных —	Зеленый с белой полосой или сплошной зеленый	ТХ-_D1	2
3	RX+_D2	Получение данных+	Белый с оранжевой полосой	RX+_D2	3
4	БИ+_D3	Двунаправленный+	Синий с белой полосой или сплошной синий	БИ+_D3	4
5	БИ-_D3	Двунаправленный-	Белый с синей полосой	БИ-_D3	5
6	RX-_D2	Получение данных —	Оранжевый с белой полосой или сплошной оранжевый	RX-_D2	6
7	БИ+_D4	Двунаправленный+	Белый с коричневой полосой	БИ+_D4	7
8	БИ-_D4	Двунаправленный-	Коричневый с белой полосой или сплошной коричневый	БИ-_D4	8

Штифт	Имя сигнала	Описание	цвет провода кабеля	Имя	Пин
1	ТХ+_D1	Передача данных+	Белый с оранжевой полосой	ТХ+_D1	1
2	ТХ-_D1	Передача данных —	Оранжевый с белой полосой или сплошной оранжевый	ТХ-_D1	2
3	RX+_D2	Получение данных+	Белый с зеленой полосой	RX+_D2	3
4	БИ+_D3	Двунаправленный+	Синий с белой полосой или сплошной синий	БИ+_D3	4
5	БИ-_D3	Двунаправленный-	Белый с синей полосой	БИ-_D3	5
6	RX-_D2	Получение данных —	Зеленый с белой полосой или сплошной	RX-_D2	6
7	БИ+_D4	Двунаправленный+	Белый с коричневой полосой	БИ+_D4	7
8	БИ-_D4	двунаправленный-	Коричневый с белой полосой или сплошной коричневый	БИ-_D4	8

Примечание:  Очень важно, чтобы для контактов 1 и 2 использовалась одна пара; 3 и 6, 4 и 5, 7 и 8. В противном случае производительность ухудшится.

Прокладка кабеля Ethernet проста. У вас должно быть несколько разъемов RJ-45, кабель UTP, обжимной инструмент для модульных разъемов Rj-45 и рука. Кабель Ethernet, разъемы и обжимной инструмент для разъемов можно приобрести в местном компьютерном магазине или в большинстве электротехнических центров.

Стяните кабель с катушки до нужной длины и обрежьте.

Внутри кабеля Ethernet есть 8 проводов с цветовой маркировкой. Они скручены в 4 пары проводов. Один провод в паре однотонный, а другой преимущественно белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (около 2-3 см) с помощью стриппера или ножа. Изоляция жил кабеля должна оставаться неповрежденной!

Раскрутите пары и расположите провода в правильном порядке (см. распиновку EIA/TIA 568B или EIA/TIA 568A выше). Расправьте провода и обрежьте концы проводов, оставив примерно 12-14 мм длины провода. Проверьте правильность порядка, ровность и плотность жгута проводов.

Возьмитесь за разъем RJ-45 (защелкните вниз) и осторожно вставьте провода в разъем.

Каждый провод должен быть вставлен как можно глубже (до передней части разъема RJ45).

Еще раз проверьте порядок проводов. Аккуратно держите провод и крепко обожмите RJ-45 с помощью обжимного инструмента для модульных разъемов.

Повторите вышеописанное для второго разъема RJ45 кабеля.

Вот и все. Проверьте кабель Ethernet.

Что делать, если кабель Ethernet не работает?

Проверьте следующее:

Правильно ли вы расположили провода на обоих концах кабеля? Контакт 1 разъема подключен бело-оранжевым (EIA/TIA 568A) или бело-зеленым (EIA/TIA 568B) проводом на обоих концах кабеля?

Если нет, отрежьте разъем и повторите вышеуказанные шаги с НОВЫМ разъемом RJ45.

Вы сильно прижали все металлические контакты разъема RJ45?

Еще раз плотно обжать разъем обжимным инструментом.



В настоящее время существует четыре наиболее распространенных стандарта Ethernet для неэкранированной витой пары:

Медный кабель

Имя	Скорость	Стандарт	Используемые провода	Комментарии
10БАСЭ-Т	10 Мбит/с	802.3i	2 пары: контакты 1,2,3,6	Проходит по четырем проводам кабеля категории 3 или 5.
100BASE-TX	100 Мбит/с	802.3у	2 пары: контакты 1,2,3,6	CAT5 с двумя витыми парами.
1000БАСЭ-Т	1000 Мбит/с	802.3ab	4 пары: контакты 1,2,3,4,5,6,7,8	Кабель не ниже категории 5, при этом настоятельно рекомендуется медный кабель категории 5e с четырьмя витыми парами. Каждая пара используется в обоих направлениях одновременно
10GBASE-T	10000 Мбит/с	802. 3an	4 пары: контакты 1,2,3,4,5,6,7,8	Используется кабель категории 6a.

Длина кабеля Ethernet UTP:

Длина кабеля каждого сегмента сети может достигать 100 метров, хотя некоторые производители микросхем заявляют о 150 метрах. Автосогласование является обязательным требованием для использования 1000BASE-T в соответствии со стандартом. Некоторые драйверы устройств позволяют принудительно включить полный дуплекс со скоростью 1000 Мбит/с, чтобы устранить проблемы с автосогласованием.

Сетевые кабели UTP

Кабель категории 5, широко известный как Cat 5 , представляет собой кабель типа неэкранированной витой пары, предназначенный для обеспечения высокой целостности сигнала. С введением в 2001 году стандарта TIA/EIA-568-B для соединения RJ-45 спецификация кабелей категории 5 устарела и заменена спецификацией категории 5e.

Первоначальная спецификация кабеля категории 5 была определена в ANSI/TIA/EIA-568-A с уточнениями в TSB-95. В этих документах указаны рабочие характеристики и требования к испытаниям для частот до 100 МГц. Кабель категории 5 включал четыре витые пары в одной оболочке кабеля. Чаще всего он использовался для сетей со скоростью 100 Мбит / с, таких как 100BASE-TX Ethernet, хотя IEEE 802.3ab определил стандарты для 1000BASE-T — гигабитного Ethernet по кабелю категории 5. Кабель категории 5 обычно имел три витка на дюйм каждой витой пары медных проводов калибра 24 внутри кабеля. Скручивание кабеля снижает электрические помехи и перекрестные помехи.

Кабель Cat 5e — это усовершенствованная версия Cat 5, в которой добавлены спецификации для перекрестных помех на дальнем конце, обычно используемых для Gigabit Ethernet. Кабель Cat 5e не обеспечивает большую длину кабеля для сетей Ethernet: длина горизонтальных кабелей по-прежнему ограничена максимальной длиной 90 м. Эксплуатационные характеристики кабеля категории 5e и методы испытаний определены в TIA/EIA-568-B.2-2001.

Кабель категории 6, обычно называемый Cat 6 , представляет собой стандартизированный кабель с витой парой для Ethernet и других сетевых физических уровней, обратно совместимый со стандартами кабелей категорий 5/5e и 3. По сравнению с Cat 5 и Cat 5e, Cat 6 имеет более строгие требования к перекрестным помехам и системному шуму. Стандарт кабеля также определяет производительность до 250 МГц по сравнению со 100 МГц для категорий 5 и 5e. Принимая во внимание, что кабель категории 6 имеет уменьшенную максимальную длину до 55 метров при использовании для 10GBASE-T, 9Кабель 0005 категории 6A характеризуется частотой 500 МГц и имеет улучшенные характеристики внешних перекрестных помех, что позволяет использовать 10GBASE-T на том же максимальном расстоянии 100 метров, что и предыдущие варианты Ethernet.

Распиновка Ethernet | T-568A, T-568B, Straight Through, Crossover

Несмотря на то, что беспроводные сети, такие как Wi-Fi, становятся быстрее и дешевле, проводные сети по-прежнему являются доминирующей частью общей сетевой инфраструктуры. Проводные локальные сети (LAN) используются в домах, офисах, магазинах, центрах обработки данных и во многих других местах. Если вы являетесь сетевым администратором или пытаетесь подключить свою собственную локальную сеть в своем доме, то знание распиновки разъема Ethernet очень удобно. Итак, в этом руководстве мы исследуем мир кабелей и разъемов Ethernet, а также рассмотрим распиновку Ethernet для разъема RJ-45.

Outline

Органы по стандартизации кабелей

Для бесперебойной совместимости между различным электрическим/электронным оборудованием, системами связи и другими технологиями несколько органов стандартизации и организаций публикуют спецификации для аппаратного, программного обеспечения и физической инфраструктуры.

ANSI/TIA/EIA (Американский национальный институт стандартов, Ассоциация телекоммуникационной промышленности, Ассоциация электронной промышленности) и ISO/IEC (Международная организация по стандартизации, Международные электронные компоненты) являются двумя популярными и широко используемыми стандартами кабельных систем.

Стандарт TIA/EIA 568 — самый популярный кабельный стандарт в США, определяющий структурированную кабельную систему для кабелей с витой парой, а также назначение контактов 8-контактного разъема RJ-45.

Стандарт TIA/EIA 568 также содержит спецификации для различных «категорий» кабелей с витой парой. Если вы знакомы с кабелями CAT, которые мы обычно используем для наших сетевых нужд, то они на самом деле определены в стандарте TIA/EIA 568.

Некоторые популярные категории кабелей с витой парой: CAT-5, CAT-5e, CAT-6 и CAT-6A. Стандарт ISO/IEC 11801 очень похож на стандарт TIA/EIA 568 и используется в Европе.

Поскольку TIA/EIA 568 является более популярной спецификацией (а ISO/IEC 11801 основан на TIA/EIA 568), мы собираемся обсудить назначение контактов кабеля и разводку контактов Ethernet в соответствии со стандартом TIA/EIA 568. Но прежде чем взглянуть на фактическую распиновку, давайте кратко обсудим важность кабелей с витой парой.

Кабели с витой парой

Коаксиальный кабель был первым коммерческим сетевым кабелем. Он состоит из двух проводников с одинаковой осью (отсюда и название коаксиальный). В центре кабеля сплошной медный провод действует как первая жила проводника, по которой передается фактический сигнал. Он покрыт диэлектрической пеной и разделяет первый проводник и второй проводник.

Говоря о втором проводнике, это плетеная проволочная сетка, которая действует как сигнальная земля. Затем вся сборка покрывается внешней защитной оболочкой. Использование коаксиальных кабелей для сетей в настоящее время почти не используется, но они все еще используются для кабельного телевидения.

В большинстве современных кабельных сетей для локальных сетей используется витая пара. Они просты в установке и обеспечивают лучшую производительность, чем кабели других типов (коаксиальные, толстые кабели Ethernet и тонкие кабели Ethernet).

В отличие от коаксиальных кабелей, в которых используется один медный проводник и одна заземляющая сетка, в кабелях с витой парой обычно используются четыре витые пары изолированных медных проводов. Несмотря на то, что кабели с витой парой устойчивы к электромагнитным помехам (EMI), как от других пар, так и извне, они не подходят для передачи высокочастотных сигналов. В результате длина отрезка витой пары часто ограничивается 100 м.

Неэкранированная витая пара или кабель UTP является наиболее часто используемым типом для сетей Ethernet. В нем используются медные проводники 22 или 24 AWG с сопротивлением 100 Ом. Стандарт TIA/EIA 568 также определяет несколько категорий кабелей UTP в зависимости от уровня производительности.

Категория	Имя	Скорость	Макс. Длина	Применение	Макс. Частота
Категория 1	Аналоговый телефон				1 МГц
Категория 3	Телефонная проводка, компьютерная сеть	10 Мбит/с		10Басе-Т	16 МГц
Категория 5	Быстрый Ethernet	100 Мбит/с	100 м (328 футов)	100Басе-Т	100 МГц
Категория 5e	Гигабитный Ethernet	1 Гбит/с	100 м (328 футов)	1GBase-T	250 МГц
Категория 6	10-гигабитный Ethernet	10 Гбит/с	50 м (164 фута)	10GBase-T	250 МГц
Категория 6а	10-гигабитный Ethernet	10 Гбит/с	100 м (328 футов)	10GBase-T	500 МГц

Распиновка кабеля Ethernet RJ-45

Кабели витой пары используют разъем RJ-45 (зарегистрированный разъем) соединяет кабели в соответствии со стандартом TIA/EIA – T568-A или TIA/EIA – T568-B. В следующей таблице показаны цвета кабелей в каждом стандарте.

Т-568А	Код цвета	Т-568Б	Код цвета
Пара 1	Однотонный синий, белые/синие полосы	Пара 1	Однотонный синий, белые/синие полосы
Пара 2	Сплошной оранжевый цвет, белые/оранжевые полосы	Пара 2	сплошной зеленый, белые/зеленые полосы
Пара 3	сплошной зеленый, белые/зеленые полосы	Пара 3	Сплошной оранжевый цвет, белые/оранжевые полосы
Пара 4	Однотонный коричневый, белые/коричневые полосы	Пара 4	Однотонный коричневый, белые/коричневые полосы

Что касается изображений, то на следующих изображениях показана распиновка для T-568A, а также для стандартов T-568B.


Поскольку оба конца кабеля Ethernet заканчиваются разъемом RJ-45, распиновка может быть либо прямой на обоих концах, либо перекрестной.

В прямом кабеле LAN оба конца кабеля имеют одинаковую распиновку. Поскольку большинство современных кабелей LAN используют распиновку Ethernet в стиле T-568B, типичный прямой кабель LAN будет иметь оба конца с распиновкой T-568B.


Переходя к перекрестному соединению, в этом типе сетевых кабелей один конец имеет стандартную распиновку T-568A, а другой конец имеет стандартную распиновку T-568B.


Заключение

Вводное руководство по кабелям Ethernet, отраслевым стандартам для кабелей Ethernet, концевой заделке, а также часто используемой разводке контактов Ethernet. T-568A и T-568B — два популярных стандарта для терминации кабеля Ethernet RJ-45. В зависимости от приложения также может быть прямое или перекрестное соединение.

Сетевые кабели A и B Проводка Ethernet

Поддержка

Часто задаваемые вопросы о продукте

Для правильной работы прямые кабели Ethernet должны иметь одинаковую конфигурацию контактов на обоих концах. Для проводного Ethernet существует два разных стандарта проводки: T568A (проводка A) и T568B (проводка B). Проводка A и B обладает одинаковыми электрическими свойствами, и можно использовать любой стандарт. StarTech.com использует стандарт проводки T568B для всех прямых кабелей Ethernet.

Примечание: Дополнительную информацию о различиях между прямыми и перекрестными кабелями Ethernet см. в следующем разделе часто задаваемых вопросов: http://www.startech.com/faq/network_cables_straight_through_vs_crossover.

Таблица выводов проводки

Контакт	Т568А	Т568Б
1	белый/зеленый	белый/оранжевый
2	зеленый	оранжевый
3	белый/оранжевый	белый/зеленый
4	синий	синий
5	белый/синий	белый/синий
6	оранжевый	зеленый
7	белый/коричневый	белый/коричневый
8	коричневый	коричневый

Для продуктов, связанных с этой статьей, нажмите здесь.

Была ли эта информация полезной?
Да №

|

Этот FAQ относится к следующим продуктам:

45CROSS10RD 45CROSS10YL 45CROSS15OR 45КРЕСТ25RD 45CROSS25YL 45КРЕСТ3RD 45CROSS3YL 45CROSS6GR 45CROSS6RD 45CROSS6YL 45ПАЧ200БК 45ПАЧ200ГН 45ПАЧ200ГР 45ПАЧ200РД 45ПАЧ20БК 45ПАЧ20ГН 45ПАЧ20ГР 45ПАТЧ20ОР 45ПАЧ20РД 45PATCh20WH 45ПАЧ20ИЛ 45ПАЧ22ГР 45ПАЧ25БК 45ПАЧ25ГН 45ПАЧ25ГР 45ПАЧ25ОР 45ПАЧ25РД 45PATCh25WH 45ПАЧ25ИЛ 45ПАЧ2ГР 45ПАЧ30ГР 45ПАЧ35БК 45ПАЧ35ГН 45ПАЧ35ГР 45ПАЧ35ОР 45ПАЧ35РД 45PATCh35WH 45ПАЧ35ИЛ 45PATCh3RD 45ПАЧ40РД 45ПАЧ45ГР 45PATCh45WH 45ПАЧ4БК 45PATCh4GN 45ПАЧ4ГР 45PATCH4OR 45PATCh4RD 45PATCh4WH 45PATCh4YL 45PATCH50BK 45PATCH50GR 45PATCH50RD 45PATCH50WH 45PATCH5GN 45PATCH5GR 45PATCH5WH 45PATCH6BK 45PATCH6GN 45PATCH6GR 45PATCH6OR 45PATCH6RD 45PATCH6WH 45PATCH6YL 45PATCH75GR 45PATCH75OR 45PATCH7GN 45PATCH7GR 45PATCH7OR 45PATCH7RD 45PATCH7WH C6ASPAT10AQ C6ASPAT10BK C6ASPAT10BL C6ASPAT10GR C6ASPAT12AQ C6ASPAT12BK C6ASPAT12BL C6ASPAT12GR C6ASPAT14AQ C6ASPAT14BK C6ASPAT14BL C6ASPAT14GR C6ASPAT15AQ C6ASPAT15BK C6ASPAT15BL C6ASPAT15GR C6ASPAT1AQ C6ASPAT1BK C6ASPAT1BL C6ASPAT1GR C6ASPAT20AQ C6ASPAT20BK C6ASPAT20BL C6ASPAT20GR C6ASPAT25AQ C6ASPAT25BK C6ASPAT25BL C6ASPAT25GR C6ASPAT2AQ C6ASPAT2BK C6ASPAT2BL C6ASPAT2GR C6ASPAT30AQ C6ASPAT30BK C6ASPAT30BL C6ASPAT30GR C6ASPAT35AQ C6ASPAT35BK C6ASPAT35BL C6ASPAT35GR C6ASPAT3AQ C6ASPAT3BK C6ASPAT3BL C6ASPAT3GR C6ASPAT4AQ C6ASPAT4BK C6ASPAT4BL C6ASPAT4GR C6ASPAT5AQ C6ASPAT5BK C6ASPAT5BL C6ASPAT6AQ C6ASPAT6BK C6ASPAT6BL C6ASPAT6GR C6ASPAT6INAQ C6ASPAT6INBK C6ASPAT6INBL C6ASPAT6INGR C6ASPAT7AQ C6ASPAT7BK C6ASPAT7BL C6ASPAT7GR C6ASPAT8AQ C6ASPAT8BK C6ASPAT8BL C6ASPAT8GR C6ASPAT9АК C6ASPAT9BK C6ASPAT9BL C6ASPAT9GR C6CROSS10YL C6CROSS15YL C6CROSS3YL C6CROSS50YL C6CROSS6YL C6CROSS7YL C6КРОССОВЕР Ц6ПАЧ200БК C6PATCh200BL C6PATCh200GN Ц6ПАЧ200ГР C6PATCh200OR С6ПАЧ200РД C6PATCh200WH С6ПАЧ20БК C6PATCh20BL C6PATCh20GN C6PATCh20GR C6PATCh20PL C6PATCh20RD C6PATCh20WH C6PATCh20YL C6PATCh22BL C6PATCh22GN С6ПАЧ25БК C6PATCh25BL C6PATCh25GN C6PATCh25GR C6PATCh25OR C6PATCh25PL C6PATCh25RD C6PATCh25WH C6PATCh25YL C6PATCh2BK C6PATCh2BL C6PATCh2GN C6PATCh2GR C6PATCh2RD C6PATCh2WH C6PATCh2YL С6ПАЧ30БК C6PATCh30BL C6PATCh30GN Ц6ПАЧ30ГР C6PATCh30OR C6PATCh30PL C6PATCh30RD C6PATCh30WH C6PATCh30YL С6ПАЧ35БК C6PATCh35BL C6PATCh35GN С6ПАЧ35ГР C6PATCh35OR C6PATCh35PL C6PATCh35RD C6PATCh35WH C6PATCh35YL C6PATCh3BK C6PATCh3BL C6PATCh3GN C6PATCh3GR C6PATCh3RD C6PATCh3WH С6ПАЧ45БК C6PATCh45BL C6PATCh45GN C6PATCh45GR C6PATCh45OR C6PATCh45WH C6PATCh45YL C6PATCh4BK C6PATCh4BL C6PATCh4GN C6PATCh4GR C6PATCh4RD C6PATCh4WH C6PATCh4YL C6PATCh5BK C6PATCh5BL C6PATCh5GN C6PATCh5WH C6PATCh5YL C6PATCH50BK C6PATCH50BL C6PATCH50GN C6PATCH50GR C6PATCH50OR C6PATCH50PL C6PATCH50RD C6PATCH50WH C6PATCH50YL C6PATCH5BK C6PATCH5BL C6PATCH5GN C6PATCH5GR C6PATCH5RD C6PATCH5WH C6PATCH5YL C6PATCH6BK C6PATCH6BL C6PATCH6GN C6PATCH6GR C6PATCH6OR C6PATCH6PL C6PATCH6RD C6PATCH6WH C6PATCH6YL C6PATCH75BL C6PATCH75GR C6PATCH7BK C6PATCH7BL C6PATCH7GN C6PATCH7GR C6PATCH7RD C6PATCH7WH C6PATCH7YL C6PATCH8BK C6PATCH8BL C6PATCH8WH C6PATCH8YL CRJ4550PK CRJ45C6SOL CRJ45C6SOL50 CRJ45C6STR50 CRJ45SOL50PK CRJ45SOLID FLAT45BK10 FLAT45BK3 FLAT45BK6 FLAT45BL6 FLAT45GR10 FLAT45GR6 M45CROSS100B M45CROSS10BL M45CROSS1YL M45CROSS35BL M45CROSS3BL M45CROSS50YL M45CROSS6BL M45CROSS75BL M45CROSS7YL М45ПАЧ200Б М45ПАЧ200Г М45ПАЧ200К М45ПАЧ200Вт М45ПАЧ20БК М45ПАЧ20БЛ М45ПАЧ20ГН М45ПАЧ20ГР М45ПАЧ20ОР М45ПАЧ20П М45ПАЧ20ПЛ М45ПАЧ20РД M45PATCh20WH М45ПАЧ20ИЛ М45ПАЧ22БЛ М45ПАЧ25БК М45ПАЧ25БЛ М45ПАЧ25ГН М45ПАЧ25ГР М45ПАЧ25ОР М45ПАЧ25П М45ПАЧ25ПЛ М45ПАЧ25РД M45PATCh25WH М45ПАЧ25ИЛ М45ПАЧ2БК М45ПАЧ2БЛ М45ПАЧ2ГН М45ПАЧ2ГР М45ПАЧ2РД M45PATCh2WH М45ПАЧ2ИЛ М45ПАЧ30БЛ М45ПАЧ30ГР М45ПАЧ30ИЛ М45ПАЧ35БК М45ПАЧ35БЛ М45ПАЧ35ГН М45ПАЧ35ГР М45ПАЧ35ОР М45ПАЧ35П М45ПАЧ35ВХ М45ПАЧ35ИЛ М45ПАЧ3БК М45ПАЧ3БЛ М45ПАЧ3ГР M45PATCh3WH М45ПАЧ3ИЛ М45ПАЧ40БЛ М45ПАЧ45БЛ М45ПАЧ45ГН М45ПАЧ45ГР М45ПАЧ45ОР М45ПАЧ4БК М45ПАЧ4БЛ М45ПАЧ4ГН М45ПАЧ4ГР M45PATCh4OR М45ПАЧ4П М45ПАЧ4ПЛ М45ПАЧ4РД M45PATCh4WH М45ПАЧ4ИЛ M45PATCH50BK M45PATCH50BL M45PATCH50GN M45PATCH50GR M45PATCH50PL M45PATCH50WH M45PATCH5BL M45PATCH5GR M45PATCH6BK M45PATCH6BL M45PATCH6GN M45PATCH6GR M45PATCH6OR M45PATCH6P M45PATCH6PL M45PATCH6RD M45PATCH6WH M45PATCH6YL M45PATCH75BL M45PATCH75GR M45PATCH7BL M45PATCH7GR M45PATCH8BL Н6ПАЧ200БК Н6ПАЧ200БЛ N6PATCh200GN Н6ПАЧ200ГР N6PATCh200OR Н6ПАЧ200ПЛ Н6ПАЧ200РД N6PATCh200WH Н6ПАЧ200ИЛ Н6ПАЧ20БК N6PATCh20BL N6PATCh20GN Н6ПАЧ20ГР N6PATCh20OR N6PATCh20PL N6PATCh20RD N6PATCh20WH Н6ПАЧ20ИЛ Н6ПАЧ225БК Н6ПАЧ225БЛ Н6ПАЧ225ИЛ Н6ПАЧ22БК Н6ПАЧ22БЛ N6PATCh22GN Н6ПАЧ22ГР N6PATCh22OR Н6ПАЧ22ПЛ Н6ПАЧ22РД N6PATCh22WH Н6ПАЧ22ИЛ Н6ПАЧ24БК N6PATCh24GN Н6ПАЧ24ГР N6PATCh24OR Н6ПАЧ24ПЛ Н6ПАЧ24РД N6PATCh24WH Н6ПАЧ250БК Н6ПАЧ250БЛ N6PATCh250GN Н6ПАЧ250ГР N6PATCh250OR Н6ПАЧ250ПЛ Н6ПАЧ250РД N6PATCh250WH Н6ПАЧ250ИЛ Н6ПАЧ25БК Н6ПАЧ25БЛ N6PATCh25GN Н6ПАЧ25ГР N6PATCh25OR Н6ПАЧ25ПЛ Н6ПАЧ25РД N6PATCh25WH Н6ПАЧ25ИЛ Н6ПАЧ2БК N6PATCh2BL N6PATCh2GN N6PATCh2OR N6PATCh2PL N6PATCh2RD N6PATCh2WH Н6ПАЧ30БК Н6ПАЧ30БЛ Н6ПАЧ30ГР N6PATCh30OR Н6ПАЧ30ПЛ Н6ПАЧ30РД N6PATCh30WH Н6ПАЧ35БК Н6ПАЧ35БЛ N6PATCh35GN Н6ПАЧ35ГР N6PATCh35OR Н6ПАЧ35ПЛ Н6ПАЧ35РД N6PATCh35WH Н6ПАЧ35ИЛ N6PATCh3GN N6PATCh3GR N6PATCh3OR N6PATCh3PL N6PATCh3RD N6PATCh3WH Н6ПАЧ40БК N6PATCh40GN Н6ПАЧ40ГР N6PATCh40OR Н6ПАЧ40ПЛ Н6ПАЧ40РД N6PATCh40WH Н6ПАЧ45БК Н6ПАЧ45БЛ N6PATCh45GN Н6ПАЧ45ГР N6PATCh45OR Н6ПАЧ45ПЛ Н6ПАЧ45РД N6PATCh45WH Н6ПАЧ45ИЛ N6PATCh4BK N6PATCh4BL N6PATCh4GN N6PATCh4GR N6PATCh4OR N6PATCh4PL N6PATCh4RD N6PATCh4WH N6PATCh4YL N6PATCh5BK N6PATCh5GR N6PATCh5OR N6PATCh5PL N6PATCh5RD N6PATCh5WH N6PATCh5YL N6PATCH50BK N6PATCH50BL N6PATCH50GN N6PATCH50GR N6PATCH50OR N6PATCH50PL N6PATCH50RD N6PATCH50WH N6PATCH50YL N6PATCH5BK N6PATCH5BL N6PATCH5GN N6PATCH5GR N6PATCH5OR N6PATCH5PL N6PATCH5RD N6PATCH5WH N6PATCH5YL N6PATCH6BL N6PATCH6GR N6PATCH6INBK N6PATCH6INBL N6PATCH6INGN N6PATCH6INOR N6PATCH6INPL N6PATCH6INRD N6PATCH6INWH N6PATCH6OR N6PATCH6PL N6PATCH6RD N6PATCH6WH N6PATCH75BK N6PATCH75BL N6PATCH75GN N6PATCH75GR N6PATCH75OR N6PATCH75PL N6PATCH75RD N6PATCH75WH N6PATCH75YL N6PATCH7BK N6PATCH7BL N6PATCH7GN N6PATCH7GR N6PATCH7OR N6PATCH7PL N6PATCH7RD N6PATCH7WH N6PATCH7YL N6PATCH8GN N6PATCH8GR N6PATCH8OR N6PATCH8PL N6PATCH8RD N6PATCH8WH N6PATCH9БК N6PATCH9BL N6PATCH9GN N6PATCH9GR N6PATCH9OR N6PATCH9PL N6PATCH9RD N6PATCH9WH RJ45CROSS10 RJ45CROSS3 RJ45PATCh2 RJ45PATCh20 RJ45PATCh200 RJ45PATCh22 RJ45PATCh25 RJ45PATCh3 RJ45PATCh30 RJ45PATCh35 RJ45PATCh4 RJ45PATCh45 RJ45PATCh5 RJ45PATCH5 RJ45PATCH50 RJ45PATCH6 RJ45PATCH7 RJ45PATCH75 С45ПАЧ200Б С45ПАЧ20БЛ С45ПАЧ25БЛ С45ПАЧ35БЛ С45ПАЧ4БЛ S45PATCH50BL S45PATCH6BL S45PATCH75BL S45PATCH7BL WIR5ECMPBL WIR5ECMPGRY WIR5ECMPHBL WIR5ECMRBK WIR5ECMRWH WIR6CMRBK WIR6CMRBL WIR6CMRGR WIRC5ECMR WIRC5ECMRGRY WIRC6CMPBLK WIRC6CMPBLU WIRC6CMPGRY WIRC6CMRBL WIRC6PATBKRL WIRC6PATBLRL WIRC6PATGNRL WIRC6PATGRRL WIRC6PATRDRL WIRC6PATWHRL WIRC6PATYLRL WIRRJ45BKRL WIRRJ45BLRL

Подождите. ..

Наверх

Tech Stuff — LAN Wiring and Pinouts

10base-T, 100base-TX/T4, 1000base-T, 10Gbase-T

Примечание: быстро. Они обновлялись на протяжении многих лет, но по-прежнему содержат кое-что, что уже давно используется (также известное как наследие), особенно о перекрестных кабелях. Эта информация понадобится вам при работе со специализированным или старым оборудованием, но обычно не в других случаях. Перекрещенные кабели раньше добавляли красок проводке — это действительно печально.

Нет НИЧЕГО более раздражающего, чем потратить 30 минут на отладку сетевой проблемы, чтобы обнаружить, что дело в кабеле. Плохо сделанная или нестандартная проводка — это глупо тратить время — сделайте это один раз и сделайте это правильно. Это руководство может помочь вам забыть о проблемах с кабелями и заняться действительно полезными делами™, такими как размышления о смысле жизни или просмотр телевизора.

Примечание: Комитет IEEE 802 придерживается политики, согласно которой через 12 месяцев после публикации стандарт становится доступным для бесплатной загрузки. Эта просвещенная и щедрая политика (по отношению к МСЭ, TIA/EIA и другим) действует уже много лет, хотя первоначально это произошло через 6 месяцев после ратификации стандарта, но кто считает. Документы можно найти на сайте IEEE.

Содержимое

1. Перекрещенные и прямые кабели — когда их использовать.
2. Обзор стандартов
3. Таблица цветового кодирования категории 5 (UTP)
4. Прямой кабель 10base (от ПК к концентратору/коммутатору)
5. Перекрестный кабель 10baseT (ПК-ПК или концентратор-концентратор)
6. Прямой кабель 100baseT (от ПК к концентратору/коммутатору)
7. Перекрестный кабель 100baseT (ПК-ПК или концентратор-концентратор)
8. Гигабитный Ethernet 1000base-T
9. 10Gbase-T 10-гигабитный Ethernet
10. Питание через Ethernet (PoE)
11. Разъем RJ45 (гнездо/розетка) Нумерация контактов
12. Соединения RJ45 — некоторые советы
13. Экранированная витая пара (STP)

Примечания:

1. Кабели LAN обычно называются UTP (неэкранированная витая пара или в новом обозначении ISO/IEC U/UTP) и обозначаются рейтинговой категорией. При установке нового кабеля, если нет веской причины не делать этого, вы должны использовать UTP категории 5e или 6, который рассчитан на 10 МБ, 100 МБ или работу в гигабитной локальной сети. Если вы переезжаете в экзотический мир 10G LAN, вам потребуется проводка категории 6a, чтобы пройти полные 100 м (~330 футов). Вниз по склону, при попутном ветре, вы можете прокладывать 10G LAN по проводам категории 6 на меньшем расстоянии. Информация о кабелях с экранированной витой парой (STP).

2. UTP поставляется в двух формах: ТВЕРДЫЙ или МИТЫЙ . ТВЕРДЫЙ означает, что каждый внутренний проводник состоит из одного (сплошного!) провода, МНОГОЖИЛЫЙ означает, что каждый проводник состоит из нескольких меньших проводов. Многожильный кабель (обычно более дорогой) имеет меньший «радиус изгиба» (вы можете сжимать кабель вокруг более крутых углов с меньшими потерями) и благодаря своей гибкости должен использоваться там, где вы часто подключаете и отключаете кабель. При прочих равных характеристиках обоих типов кабеля одинаковы. Как правило, одножильный кабель используется для магистральной проводки, а многожильный — для подключения ПК к настенной розетке (патч-кабелю). Осторожно: Для каждого типа провода, одножильного или многожильного, и для каждой категории кабелей (5e, 6, 6a) требуется свой тип разъема.

3. Прямые кабели и с перекрестными кабелями по-прежнему показаны на различных схемах. Перекрещенные кабели теперь практически не подходят для всего, кроме более старого оборудования. Современные коммутаторы (и концентраторы, если они еще существуют) автоматически распознают соединения, что означает, что вы можете использовать прямые кабели почти везде, но при использовании более старого оборудования вам все еще может понадобиться скрещенный кабель .

4. 100M LAN Примечания: При работе с 100M LAN вы МОЖЕТЕ использовать проводку 100base-TX с сетью 10base-T (но не всегда наоборот). В общем, ВСЕГДА используйте стандарты проводки 100baseTX/T4. Если вы используете проводку категории 5, 5e или 6 ВЕЗДЕ в 100-мегапиксельной локальной сети, вы можете использовать стандарт 100base-TX (при этом используются только 2 пары, 4 проводника). Большая часть приведенной ниже информации предполагает, что вы используете кабели категории 5, 5e или 6. Если вы используете кабели категории 3 или 4 со 100-метровыми локальными сетями ВЕЗДЕ, вы ДОЛЖНЫ использовать стандарт 100Base-T4, и в нем есть ДОПОЛНИТЕЛЬНЫЕ ОГРАНИЧЕНИЯ, задокументированные повсюду (используются все 4 пары, 8 проводников). Соединения/выводы LAN определяются IEEE 802.3u.

5. Gigabit и Gigabit+ LAN Примечания: В то время как 100M LAN допускали двухпарную (4-проводную) версию проводки (100base-TX), для гигабитных локальных сетей требуется 4-парная (все 8 проводников) проводка, которая функционально аналогична проводке 100base-T4. Даже если гигабитные локальные сети еще в будущем — используйте проводку 100base-T4/1000base-T (4 пары). Если у вас все еще есть проводка 100base-TX (или даже 10base-T) в гигабитной локальной сети, она все равно будет работать, но автосогласование ограничит скорость в этих сегментах до 100 Мбит/с.

6. Максимальная длина кабелей или сегментов LAN составляет 100 метров (~330 футов), если не указано иное. Сегменты могут быть объединены с помощью концентраторов (повторителей класса II), и в этом случае для 10Base-T допускается до 5 таких сегментов (500 м или ~1650 футов). При использовании 100Base-T/TX допускается 2 концентратора (200 м или ~660 футов). Когда современные коммутаторы используются со 100-мегабитными и гигабитными локальными сетями, эти ограничения повышаются, и следует сверяться со спецификациями поставщиков коммутаторов. Недавно нас обидно обвинили в неполной замене тех, кто использует, осмелимся сказать, старые имперские единицы, такие как футы, дюймы и другие вещи. В ситуациях, когда размер действительно имеет значение, 100 метров на самом деле составляют 100 x 3,28 (хорошо, 3,28008399, если это действительно важно) = 328 футов. Наши нормальные 100 метров = ~ 330 футов далеко не короткие смены тех, кто использует свои старые добрые ноги, на целых 2 фута. И то, и другое вы могли бы разумно использовать, чтобы уйти от всей проблемы.

7. Мы предоставляем ответы на часто задаваемые вопросы о кабелях, в которых содержится дополнительная информация или справочная информация.

8. Если вам интересно узнать о формате пакетов данных LAN (вещи, отправляемые с помощью кабелей, которые вы тщательно продумываете), то эта страница может оказаться для вас полезной для начала, а может и нет.

9. Мы добавили статью о совместном подключении 10/100 МБ локальной сети и телефонии к одному кабелю категории 5(e) или 6. Это можно сделать, но вы должны быть очень, очень осторожны. Если вы используете гигабитные локальные сети, это требует использования всех 4 пар (8 проводников), что исключает возможность смешивания локальной сети и телефонии в одном и том же проводе.

10. Мы обновили большую часть материала для 1000base-T (Gigabit Ethernet 802. 3ab), в котором используются все 4 пары (8 проводников), и добавили примечания, где это уместно, о Power-over-Ethernet (PoE 802.3af и 802.3at).

11. Медный стандарт для 10GB Ethernet (802.3an) был опубликован IEEE в 2006 году и известен как 10GBASE-T. Для работы на расстоянии 100 м (~330 футов) требуются кабели категории 6A (ANSI/TIA-568-C.2/ISO 11801, поправка 2), но они будут работать на меньших расстояниях по сравнению с кабелями категории 6, которые соответствуют спецификациям TIA-155-A (ISO TR 24750). .

Перекрещенные и прямые кабели – когда их использовать

На следующей диаграмме показано нормальное использование перекрещенных и прямых кабелей (см. также примечания ниже).

Примечания:

1. Прямые кабели обозначены как СИНИЙ , а перекрещенные как КРАСНЫЙ . Это наша конвенция. Цвет кабеля может быть любым, который выбираете вы или, что более вероятно, решает продавец.

2. Чтобы избежать необходимости в перекрестных кабелях, многие производители предусмотрели порты UPLINK на концентраторах или коммутаторах — они были специально разработаны для использования ПРЯМОГО кабеля при встречном подключении концентраторов или коммутаторов. Внимательно прочитайте документацию производителя.

3. Все больше концентраторов (можно ли их купить?) и коммутаторы будут автоматически определять тип подключения и переключать разъемы внутри, так что ПРЯМЫЕ кабели можно будет использовать везде.

Обзор стандартов

Различные стандарты могут быть немного сложными и запутанными. Время от времени мы получаем электронное письмо с запросом сводки стандартов — это наша попытка предоставить краткий обзор.

Можно использовать кабели категории 6

Стандарт	Требуемые пары	10М	100М	1000М	10G	Кабель	Примечания
10баз-Т	2 (1/2 и 3/6)	да	да	нет	нет	кат. 3, 4, 5, 5e, 6	Опора на 100 м, только если в беге нет кат 3/4
100base-TX	2 (1/2 и 3/6)	да	да	нет	нет	кат 5, 5е, 6	Опора на 100 м, только если в беге нет кат 3/4
100base-T4	4 (1/2, 3/6, 4/5 и 7/8)	да	да	да	да	кат. 3, 4, 5, 5e, 6	макс. 100 м, если категория 3 или 4 в сети
1000басе-Т	4 (1/2, 3/6, 4/5 и 7/8)	да	да	да	да	кат 5е, 6	Функционально идентичен 100base-T4. Некоторые кабели категории 5 могут быть приемлемы.
10Gbase-T	4 (1/2, 3/6, 4/5 и 7/8)	да	да	да	да	кат 6а	, но они имеют ограничения по расстоянию.

Таблица цветового кодирования категории 5(e) (UTP)

В следующей таблице показано стандартное цветовое кодирование кабелей категории 5 (4 пары) на основе двух стандартов, поддерживаемых TIA/EIA (см. также наш учебник по эту тему)

Время от времени мы получаем электронные письма о разнице между проводкой 568A и 568B. Какой из них вы используете, зависит от местного решения. Эти стандарты применяются к цветовому коду, используемому в любой ОТДЕЛЬНОЙ кабельной трассе — НА ОБЕИХ КОНЦАХ ДОЛЖЕН ИСПОЛЬЗОВАТЬ ОДИНАКОВЫЙ СТАНДАРТ. Однако, поскольку они оба используют одинаковую распиновку разъемов, вы можете смешивать кабели 568A и 568B в любой установке.

Прямой кабель 10baseT (от ПК к концентратору/коммутатору)

Прямые кабели используются для подключения ПК или другого оборудования к концентратору или коммутатору. Если вы подключаетесь ПК к ПК или концентратору к концентратору, вам МОЖЕТ понадобиться использовать перекрестный кабель со старым оборудованием. Большинство современных концентраторов и коммутаторов обеспечивают автоматическое распознавание, что означает, что всегда можно использовать прямой кабель .

Следующее описание кабеля предназначено для проводки обоих концов (штекерные разъемы RJ45) с цветами проводки 568B категории 5(e), вы, конечно, можете использовать цветовую схему 568A.

Номер контакта	цвет нити	Имя
1	белый и оранжевый	ТХ+
2	оранжевый	ТХ-
3	белый и зеленый	ПР+
4	НЗ	*
5	НЗ	*
6	зеленый	RX-
7	НЗ	*
8	НЗ	*

ПРИМЕЧАНИЕ. Элементы, отмеченные *, не нужны для 10-мегабитных локальных сетей (10base-T), но, поскольку вы скоро перейдете на 100-мегабитные или гигабитные локальные сети (не так ли), вы сэкономите себе МНОГО ВРЕМЕНИ поиск дрянного кабеля (который вы сделали), который не работает. Вместо этого мы предлагаем вам подключиться к стандартам 100Base-T4. В конце концов, ты должен куда-то воткнуть концы, чувак.

Мы используем СИНИЙ для прямых кабелей 10base-T. ПРИМЕЧАНИЕ. Вся наша проводка теперь выполняется в соответствии со спецификацией 100base-T4, которую вы можете использовать с сетями 10base-T, но НЕ обязательно наоборот.

Перекрестный кабель 10baseT (ПК-ПК или концентратор-концентратор)

Перекрестные кабели используются для соединения ПК с другим ПК или для подключения концентратора к концентратору. Скрещенные кабели иногда называют перекрестными, патч-кабелями или соединительными кабелями. Если вы подключаетесь ПК к концентратору, вы ДОЛЖНЫ использовать прямой кабель.

В следующем описании показана проводка на обоих концах (вилка RJ45 разъемы) перекрестного кабеля.

Один конец RJ45, вилка	Другой конец RJ45, вилка
1	3
2	6
3	1
4 *	5 *
5 *	4 *
6	2
7 *	8 *
8 *	7 *

ПРИМЕЧАНИЯ:

1. Элементы, отмеченные *, не нужны для 10-мегабитных локальных сетей, но, поскольку вы скоро перейдете на 100-мегабитные или гигабитные локальные сети (не так ли), вы сэкономите себе МНОГО ВРЕМЕНИ на поиск дрянного кабеля (то, что вы сделали) не работает. Вместо этого мы предлагаем вам подключиться к стандартам 100BaseT.
2. Мы используем КРАСНЫЙ для перекрестных кабелей (или, чаще всего, красные термоусадочные муфты на каждом конце).
3. Вся наша перекрестная проводка выполнена в соответствии со спецификацией 100base-T4, которую вы можете использовать с сетями 10baseT, но НЕ всегда наоборот.

Прямой кабель 100base-T (от ПК к концентратору/коммутатору)

Прямые кабели используются для подключения ПК или другого оборудования к концентратору или коммутатору. Если вы подключаетесь ПК к ПК или концентратору к концентратору, вам МОЖЕТ понадобиться использовать перекрестный кабель со старым оборудованием. Большинство современных концентраторов и коммутаторов обеспечивают автоматическое распознавание, что означает 9Всегда можно использовать прямой кабель 0807 .

Следующее описание кабеля предназначено для подключения ОБЕИХ концов (штекерные разъемы RJ45) с использованием цветов проводки вашей категории 5 (TIA/EIA 568A или 568B, хотя в примере используются цвета 568B).

№ контакта	цвет проводника	Имя
1	белый и оранжевый	TX_D1+
2	оранжевый	TX_D1-
3	белый и зеленый	RX_D2+
4	синий	БИ_Д3+ **
5	белый и синий	БИ_Д3-**
6	зеленый	RX_D2-
7	белый и коричневый	БИ_Д4+ **
8	коричневый	БИ_Д4-**

Мы используем СИНИЙ для прямых кабелей 100baseT.

ПРИМЕЧАНИЯ:

1. Провода, отмеченные **, АБСОЛЮТНО НЕОБХОДИМЫ для сетей 100Base-T4 — используются при наличии любой комбинации кабелей категорий 3/4/5, при использовании 1000base-T (GigE) и МОГУТ потребоваться для Power-over-Ethernet (PoE) — см. ниже.

2. Провода, отмеченные **, не являются обязательными для 100Base-TX (используются ТОЛЬКО кабели категории 5/5e6/6a) и МОГУТ использоваться для других целей, например, для телефонии, но, .. берегитесь .. прочитайте этот FAQ и наш LAN плюс телефония, прежде чем вы подключите весь район к объемному звуку.

3. Спецификация Power-over-Ethernet (802.3af) допускает три схемы подачи питания. Две из этих схем используют пары 4, 5 и 7, 8 (отмечены ** в таблице выше) для питания (называемые Midspan PSE и альтернативой B или режимом B), одна схема использует ТОЛЬКО пары 1, 2 и 3, 6 (Endpoint PSE). , Альтернатива A или режим A) как для сигналов, так и для мощности. В зависимости от того, какую схему вы используете, могут потребоваться пары 4,5 и 7,8. См. Power over Ethernet (PoE).

4. Для Gigabit Ethernet требуются все 4 пары (8 проводников).

5. Вся наша проводка теперь соответствует спецификации 100base-T4, которую можно использовать с сетями 1000base-T и даже 10baseT, но НЕ наоборот.

Перекрестный кабель 100base-T (ПК к ПК или концентратор к концентратору)

Перекрестные кабели используются для подключения ПК к другому ПК или для подключения концентратора к концентратор. Скрещенные кабели иногда называют кабелями Crossover, Patch или Jumper. Если вы подключаетесь ПК к концентратору, вы ДОЛЖНЫ использовать прямой кабель. Большинство современных концентраторов и коммутаторов обеспечивают автоматическое распознавание, что означает 9Всегда можно использовать прямой кабель 0807 .

В следующем описании показана проводка на обоих концах (штыревые разъемы RJ45) перекрестного кабеля. Примечание: На приведенных ниже схемах показано пересечение всех 4 пар и допускается использование кабелей категории 3/4 с 100-метровыми локальными сетями (100base-T4). Пары 4,5 и 7,8 НЕ НУЖНО пересекать в проводке 100base-TX. См. примечания ниже.

Мы используем КРАСНЫЙ для перекрестных кабелей (или, чаще, красные термоусадочные муфты на каждом конце).

ПРИМЕЧАНИЯ:

1. Вся наша перекрестная проводка теперь выполняется в соответствии со спецификацией 100base-T4 (используются все 4 пары, 8 проводников), которую вы можете использовать с сетями 1000base-T и даже 10base-T, но НЕ обязательно наоборот.
2. Многие коммерческие соединительные кабели LAN длиной 100 м не пересекают пары 4,5 и 7,8. Если в сети нет проводки категории 3/4, это вполне приемлемо.
3. Gigabit Ethernet использует все 4 пары, поэтому требуется полная 4-парная (8-проводная) перекрестная конфигурация (показана выше).
4. Если вы используете Power-over-Ethernet (802.3af), то в режиме A или альтернативе A используются пары 1,2 и 3,6 как для сигналов, так и для питания. Режим B или альтернатива B использует 4,5 и 7,8 для передачи мощности. Во всех случаях спецификация требует реализации, нечувствительной к полярности (с использованием диодного моста), поэтому пересечение или непересечение пар 4,5 и 7,8 не будет иметь никакого эффекта. См. Power over Ethernet (PoE).

1000base-T Gigabit Ethernet

1000base-T — это медная версия стандарта Gigabit Ethernet, определяемого 802.3ab, который, поскольку ему уже более 12 месяцев, доступен бесплатно в IEEE. Отличная работа. Между прочим, если вы хотите, чтобы софистика была возведена в художественную форму, прочтите обоснование EIA для взимания платы за их спецификации. ( Примечание: Первоначальный отчет об ОВОС, к сожалению, более недоступен в Интернете. Это большая потеря для развития английского языка в целом и написания комедий в частности.) Следующие примечания относятся к спецификации 1000base-T:

1. Стандарт определяет автосогласование скорости между 10, 100 и 1000 Мбит/с, поэтому скорость упадет до максимальной, поддерживаемой обеими сторонами, что обеспечит взаимодействие с существующими установками.

2. Базовая линия спецификации кабеля — ANSI/TIA/EIA-568-A-1995 (за которую вы должны заплатить). Это означает, что если вы знаете, что ваш кабель категории 5 был изготовлен в соответствии с этим стандартом (существовала более низкая версия этой спецификации 1991 года), то он будет поддерживать Gigabit Ethernet. Кабель Cat5, изготовленный по старой спецификации, может работать, а может и нет — вам необходимо провести некоторые тесты. Кабели Cat 5e и Cat 6 с более высокими характеристиками будут поддерживать Gigabit Ethernet.

3. Максимальный пробег составляет стандартные 100 м (~330 футов).

4. Gigabit Ethernet использует все 4 пары (8 проводников). Схема передачи радикально отличается от стандартов 10 и 100 Мбит/с (PAM-5: 5-уровневая схема амплитудной модуляции), и каждый проводник используется для отправки и приема.

5. Перекрещенные кабели Gigabit Ethernet должны пересекать все 4 пары, однако следует отметить, что, поскольку все оборудование 1000base-T включает автоматическое обнаружение пересечения, перекрестные кабели 1000base-T встречаются крайне редко.

6. Из-за более высоких скоростей все, что касается гигабитного кабеля, должно быть правильным. В частности, разъемы должны быть рассчитаны на работу в режиме Gigabit с минимальным раскручиванием кабеля при добавлении разъема. См. также советы по подключению кабелей.

7. При использовании кабелей Cat6 они также поддерживают работу со скоростью 10 Гбит/с на расстоянии до 55 м. При использовании кабелей Cat6a они будут поддерживать работу со скоростью 10 Гбит/с на расстоянии до 100 м.

10Gbase-T 10 Gigabit Ethernet

В настоящее время это серьезная вещь только для сервер-серверных установок — большинству ПК трудно даже управлять гигабитными сетями. 10Gbase-T определяет 10-гигабитный Ethernet по медным кабелям (в экосистеме 10G Ethernet также существует множество других PHY). Первоначально определенный в стандарте 802.3an (2006 г.), теперь он объединен в базовую спецификацию 802.3-2008 (доступен бесплатно в IEEE). Следующие примечания относятся к 10Gbase-T:

1. Стандарт допускает автоматическое согласование, и, таким образом, 10Gbase-T будет взаимодействовать с сетями 10base-T, 100base-TX/T4 и 1000base-T, но по умолчанию, очевидно, используется наивысшая общая скорость, поддерживаемая для любого заданного соединения «точка-точка».

2. Все 4 пары — требуется 8 разъемов — используется проводка 1000base-T (или 100base-T4).

3. 10Gbase-T требует проводки категории 6a, определенной стандартом ANSI/TIA-568-C.2 (ISO 11801, поправка 2), для поддержки участков длиной 100 м (~330 футов). Проводка категории 6a больше (стандарт допускает диаметр кабеля до 0,35 дюйма по сравнению с ~ 0,20 для категории 5e и ~ 0,23 для категории 6) и в настоящее время (2011 г.) примерно на 30% дороже, чем категория 6, что примерно на 50% дороже, чем категория 5e. .

4. Проводка категории 6 будет поддерживать 10Gbase-T на расстоянии до 55 м (~185 футов) в средах с низким уровнем электрического шума и до 37 м (~81 фут) в средах с электрическими шумами (например, в пучках кабелей, шахтах лифтов, вблизи флуоресцентных ламп). Измерение пороговых уровней электрического шума (особенно перекрестных помех) для кабелей категории 6a определяется TIA-155-A (и ISO TR 24750), за оба из которых вы получите сомнительное удовольствие, заплатив за них щедро.

5. Для поддержания скорости 10G требуется серьезное внимание ко всем методам подключения. Минимальные радиусы изгиба, внимательное отношение к разъемам и минимальное раскручивание пар — все это имеет решающее значение — это не любительские штучки. STP может быть более безопасным вариантом (точка зрения, которую не всегда разделяют поставщики кабеля) или оптическим.

Power over Ethernet (PoE)

Первоначальной спецификацией PoE была 802.3.af (2003 г.), которая была заменена 802.3at (2009 г.). Основные отличия заключаются в том, что новая спецификация 802.3at включает поддержку гигабитных локальных сетей и повышает уровни мощности, доступные при использовании определенных типов кабелей. Применяются следующие примечания:

1. Мощность, доступная в каждой конечной точке с 802. 3af, составляет 13,0 Вт (Вт) . Максимальное входное напряжение составляет 44 В постоянного тока при токе 350 мА, что дает показатель 15,4 Вт (44 x 350/100), но из-за потерь мощности в кабелях значение 13,0 Вт гарантируется даже при максимальном (100 м — ~330 футов) работает на проводке категорий 5, 5e и 6.

2. Текущий стандарт 802.3at разделяет системы на две категории по уровням PoE в зависимости от типа кабеля. Тип 1 охватывает кабели категории 5, и они по-прежнему ограничены ограничениями 802.3af в 13 Вт . Тип 2 охватывает категорию 5e (фактическая минимальная спецификация — ANSI/TIA/EIA-568-A-1995, которая распространяется на некоторые последние кабели категории 5, которые стали доступны только через некоторое время после 1995 г.) и кабели категории 6, а также увеличивает максимальный ток до 600 мА. что дает максимальную цифру мощности 44 x 600/100 = 26,4 Вт. Опять же из-за потерь на расстоянии (ниже, чем в системах типа 1) это дает цифру 25,5 Вт, которая доступна даже при максимуме (100 м — ~ 330 футов) бежит.

3. Электропроводка: 802.3at определяет две альтернативы (A и B) в зависимости от вашей системы электропроводки.

   • Если вы используете 10base-T или 100base-TX (только для требуется 2 пары — 4 разъема), тогда проводка по альтернативному варианту A передает питание по сигнальным парам 1,2 и 3,6, поскольку они могут быть единственными связано. Альтернативная проводка B использует неиспользуемые пары 4,5 и 7,8 для питания и, очевидно, будет работать только для систем, в которых подключены все 4 пары (и, следовательно, используется проводка 100base-T4!).

   • Если вы используете 100base-T4 или 1000base-T (оба нужно 4 пары — 8 коннекторов) тогда Альтернативная проводка А подает питание по сигнальным парам 1,2 и 3,6. Альтернативная проводка B использует сигнальные пары 4,5 и 7,8. Поскольку для 100base-T4 и 1000base-T необходимо подключить все 4 провода, в этом случае функциональной разницы между вариантами A и B нет.

Разъем RJ45 (вилка и розетка) Нумерация контактов

Штыревой разъем RJ45 (вилка) и розетка (розетка)

Примечания:

1. Хотя чаще всего его называют RJ45, это модульный разъем с броским названием 8P8C (8 контактов P , 8 разъемов C ). RJ — если вам интересно — означает «Зарегистрированный Джек».

2. Сегодня штекерный разъем обычно называют вилкой , а гнездовой разъем — розеткой . Исторически сложилось так, что термин «зарегистрированный разъем» описывал обе части разъема, что привело к ослепительному (и сбивающему с толку) набору терминов, используемых для описания отдельных частей. Таким образом, сегодняшнюю вилку иногда называли штекерным разъемом или разъемом, а розетку называли розеткой или настенной розеткой или даже просто разъемом. Все сложно.

3. Нумерация розеток показана при виде СПЕРЕДИ (слева направо, контакты 1–8). Однако будьте осторожны, розетки подключаются с ЗАДНЕЙ стороны, и поэтому нумерация будет инвертирована. Если смотреть СЗАДИ, нумерация будет слева направо, штырек 8 — 1.

Соединения RJ45 – некоторые советы

Мы получаем письмо с сообщением «Помощь. Я подключил его правильно, но он не работает». Вот несколько простых заметок, которые могут помочь. Помните: это сложнее, чем вы думаете.

Используйте лучший обжимной инструмент, который вы можете себе позволить или одолжить. Дешевое увеличительное стекло иногда может очень помочь. Тестеры кабелей LAN доступны по цене от 10 до 100 долларов США, и если вы собираетесь делать много проводов, они того стоят.

1. Разъем RJ45 является важным соединением. Всегда используйте разъемы самого высокого качества, которое вы можете себе позволить, и соответствующие категории кабеля (использование разъемов категории 5e с кабелем категории 6/6a — глупая экономия). Наиболее распространенной причиной ошибок подключения являются плохие разъемы.

   Существуют разные разъемы для многожильных и одножильных кабелей, и производители не всегда хорошо различают их. Потратьте время, чтобы убедиться, что у вас правильный тип разъема. Кабели категории 6/6a имеют разъемы с более высокими характеристиками (читай — более дорогие) — всегда используйте их — не экономьте. Если вы используете неправильный тип разъема, кабель может работать изначально, но он почти наверняка очень быстро выйдет из строя — тогда вы потратите часы на устранение проблемы. Все закончится плачевно, как говорили и, наверное, до сих пор говорят матери во всем мире.

2. Изготавливайте и тестируйте тренировочные кабели до тех пор, пока каждый раз не будете делать все правильно, особенно перед тем, как разрушить кабель, на установку которого ушло 2 часа.

3. При прокладке кабельных трасс убедитесь, что радиус изгиба соответствует спецификации кабеля, избегайте перегибов и чрезмерного скручивания кабеля. В то время как радиус изгиба для Cat5/5e/6 определен равным примерно 1 дюйму, в целом этого следует избегать, и следует допускать более щедрые 3-6 дюймов, если в этом нет крайней необходимости.

4. При разрезании внешней оболочки кабеля будьте очень осторожны, чтобы не порезать изоляционную оболочку проводников, так как это может привести к короткому замыканию. Итог: кабель не работает.

5. Освободите не более 1 дюйма отдельных проводников при подготовке кабеля к подключению.

6. Раскрутите пары и выровняйте все проводники в соответствии с используемым стандартом проводки. Откручивайте только открытые пары разъемов, которые находятся снаружи внешней крышки. Не допускайте распространения операции раскручивания под внешней крышкой.

7. Измерьте конец кабеля, поместив его рядом с разъемом RJ45, и обрежьте концы проводников, чтобы они были одинаковой длины и чтобы проводники не были видны за пластиковой крышкой разъема RJ45. Эта процедура также гарантирует использование абсолютного минимума нескрученного кабеля. Слишком большое раскручивание кабеля может легко привести к снижению скорости, особенно при использовании гигабитных соединений.

8. Осторожно вставьте подготовленный кабель в разъем RJ45, убедившись, что конец проводника достигает конца разъема RJ45.

9. Аккуратно поместите обжимной инструмент на разъем и выполните соединение одним сильным сжатием.

10. Осмотрите соединение и проверьте кабель перед установкой, если это возможно.

Примечание: Если у вас возникли проблемы, бросание обжимного инструмента через всю комнату или биение головой о ближайшую стену редко улучшают ситуацию. Осмотрите соединение с помощью увеличительного стекла, чтобы увидеть, что происходит не так, а затем сядьте в темной комнате на 30 минут (например, сделайте перерыв), прежде чем пытаться снова. Иногда это работает.

Экранированная витая пара

Экранированная витая пара (STP) поставляется в различных форматах. Он обычно используется в трех случаях:

1. Там, где в окружающей среде присутствуют значительные электромагнитные помехи (электромагнитная индукция), например, вызванные мощными электродвигателями (например, в шахтах лифтов), флуоресцентным освещением, тяжелой промышленностью. оборудование и т. д. В этом случае сигналы Ethernet в кабеле требуют защиты от внешних помех либо от соседних пар, либо от окружающей среды.

2. Там, где в окружающей среде находится чрезвычайно чувствительное электрическое/электронное оборудование или где требования безопасности требуют устранения возможности прослушивания излучаемых сигналов LAN (TEMPEST). В этом случае сигналы Ethernet в экранированном кабеле удерживаются и предотвращаются их загрязнение или выход во внешнюю среду.

3. Там, где требуется максимальная производительность — скорость или расстояние. Проблема здесь, как правило, Alien Crosstalk (ANEXT), которая может возникать в очень высокоскоростных (гигабитных и 10-гигабитных) локальных сетях и вызвана помехами от сигналов в соседних парах внутри кабеля. По мере того, как скорость Ethernet продолжает расти, все большее распространение получают оптоволокно или экранированная витая пара. Например, для достижения расстояния 100 м на скорости 10 Гбит/с по медным кабелям потребуется экранированный кабель (ограничение до 55 м для UTP).

Экранированные кабели бывают трех основных типов со сбивающим с толку диапазоном терминологии:

1. Там, где имеется один экран из фольги (FTP — Foil Twisted Pair) или плетеный (ScTP — Screened Twisted Pair) внутри оболочки, покрывающий все четыре пары . Подходит для приложений 1 и 2 выше.

2. При наличии экрана из фольги, покрывающего каждую пару. Это часто называют PiMF (пары в металлической фольге) и в первую очередь предназначено для устранения внешних перекрестных помех (ANEXT) от соседних пар. Подходит для приложения 3 выше.

3. При наличии экрана из фольги, покрывающего каждую пару, и экрана (из фольги или оплетки), покрывающего весь кабель. Это часто называют SSTP (двойная экранированная витая пара) или даже PiMF, поскольку многие производители также добавляют экранную оболочку к парным кабелям, покрытым фольгой. Подходит для приложений 1, 2 и 3 выше.

Почти во всех случаях имеется один заземляющий провод (называемый стоком), который позволяет подключаться к вторичным источникам заземления.

Диаграмма ниже иллюстрирует различия:

Как всегда, органы по стандартизации, с их девизом «Лучше поздно, чем никогда», оказались на высоте, определив соглашение об именовании кабелей после многих лет глубоко запутанной терминологии здесь, в реальном мире. Мир. ISO/IEC 11801 определяет условное обозначение кабеля в следующем формате:

X/YZ

Где: X определяет покрытие кабеля и может принимать значения U — неэкранированный, F — экранированный фольгой, S — экранированный оплеткой. Y определяет покрытие пары и может принимать те же значения, что и X (U — неэкранированная, F — экранированная фольгой, S — экранированная оплетка), а Z определяет свойства пары и обычно принимает значение TP — витая пара. Таким образом, в следующей таблице показаны различные типы кабелей с их яркими и блестящими обозначениями ISO/IEC:

Наименование ИСО/МЭК	Крышка кабеля	Пара чехлов	Примечания:
U/UTP	Нет	Нет	он же UTP
U/FTP	Нет	Фольга	он же ПиМФ
S/UTP	Оплетка	Нет	он же ScTP
F/UTP	Фольга	Нет	он же FTP
S/FTP	Оплетка	Фольга	, он же SSTP

Примечания:

1. Экранированный кабель любого типа имеет больший диаметр, чем UTP, и поэтому занимает больше места в кабельных каналах и кабельных каналах. Кроме того, экранированный кабель имеет больший радиус изгиба, чем UTP, что может означать необходимость в новых кабельных трассах или кабелепроводах.

2. Подключение экранированного кабеля является более сложным и трудоемким, но не чрезмерно, по сравнению с обычным UTP. Спецификации производителей сильно различаются, особенно в отношении заземления, и их следует тщательно соблюдать.

3. В экранированных кабельных установках вилки и розетки обычно изготавливаются из металла, а экран кабеля (фольга или оплетка) электрически соединяется с разъемом, а затем через металлическую розетку с подходящим заземлением, обеспечиваемым оконечным оборудованием.

4. Пары, покрытые фольгой, обычно не подключаются к земле и, таким образом, обеспечивают только защиту от посторонних перекрестных помех от соседних пар (ANEXT).

5. Спецификации и измерения производителей показывают, что экранированные кабели НЕ создают антенные эффекты — действительно, эксперименты показывают, что UTP создает значительно больший антенный эффект (~ 40 дБ) по сравнению с правильно заземленными экранированными кабелями.

6. Даже незаземленные экранированные кабели обеспечивают лучшую производительность (примерно на 20 дБ), чем обычная неэкранированная витая пара (UTP).

7. Заземляющий провод обеспечивает вторичный или вспомогательный метод заземления в тех случаях, когда металлическое заземление дорожки обеспечивается разъемами и, как таковое, является необязательным. В тех случаях, когда металлические соединители не используются (через соединители нет заземления), заземляющий провод может использоваться в качестве основного метода заземления и должен быть проложен независимо от подходящего заземления. Заземляющий провод (заземление кабеля) должен быть оголен перед добавлением разъема. Этот процесс может потребовать значительной длины оголенного заземляющего провода в зависимости от местоположения источника заземления. Пластиковая изолирующая оболочка должна быть помещена поверх оголенного заземляющего провода, чтобы свести к минимуму опасность поражения электрическим током.

8. Во всех случаях, когда оба конца экранированного кабеля заземлены, это должно быть сделано с использованием общего заземления (здания), чтобы избежать контуров заземления, которые, если они превышают 1 В, могут серьезно повлиять на характеристики кабеля. Также важно отметить, что «заземление обоих концов» означает терминирование конечного оборудования. Промежуточные разъемы или лицевые панели должны поддерживать электрическую непрерывность на протяжении всей кабельной трассы, но сами по себе не должны быть заземлены. TIA-J-STD-607-B (США) определяет электрические требования к кабельной инфраструктуре и различает заземление и соединение. Текущая практика такова, что, хотя оба конца кабеля заземлены, соединение на конце аппаратной (TR) должно быть соединено с подходящей точкой заземления. Примечание: По соображениям безопасности и производительности пользователи должны тщательно ознакомиться с принципами и методами заземления и соединения, прежде чем устанавливать экранированный кабель. Это примечание к приложению от AMP содержит подробное объяснение.

---

Проблемы, комментарии, предложения, исправления (в т.ч. неработающие ссылки) или что-то добавить? Пожалуйста, найдите время от занятой жизни, чтобы «написать нам» (вверху экрана), веб-мастеру (ниже) или в информационную поддержку на zytrax. У вас будет теплое внутреннее сияние до конца дня.

Инструкции по подключению к сети

РАЗЪЕМ RJ-11 (ТЕЛЕФОН)



На рис. 1 показана схема подключения разъема RJ-11 со стороны вилки. Схема показана с «зажимом-крючком» на нижней стороне. Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только четыре средних контакта. Домашняя телефонная проводка POTS (обычная старая телефонная служба) обычно состоит из двух пар проводов, предназначенных для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Обратите внимание, что телефонные системы для предприятий могут быть подключены по-разному.

---

РАЗЪЕМ RJ-45 (ДАННЫЕ)



На рис. 2 показана схема подключения разъема RJ-45 со стороны вилки в соответствии со стандартами T-568B. Стандарт Т-568Б является наиболее используемым. Схема подключения показана с «зажимом-крючком» на нижней стороне. Настенная розетка может быть подключена в другой последовательности, потому что провода могут пересекаться внутри розетки. Разъем должен иметь схему подключения или обозначенные номера/цвета контактов, соответствующие цветовому коду, приведенному ниже. При подключении штекера или вилки RJ-45 помните, что «скручивание» должно располагаться как можно ближе к розетке (гнездо или вилка). Это обеспечит соответствие стандартам проводки Ethernet.

СПЕЦИФИКАЦИЯ Т-568Б



PIN-код №	ЦВЕТ	ПАРА #	ИМЯ
1	белый/оранжевый	2	Передача данных +
2	оранжевый	2	Передача данных —
3	белый/зеленый	3	Получение данных +
4	синий	1	не используется
5	белый/ синий	1	не используется
6	зеленый	3	Получение данных —
7	белый/ коричневый	4	не используется
8	коричневый	4	не используется



(Четные номера контактов всегда сплошные. Нечетные номера контактов — белые/полосатые.)

Только для справки, в приведенной ниже таблице показана схема подключения в соответствии со стандартами T-568A. Обязательно придерживайтесь ЛИБО стандарта T-568B или T-568A. Не смешивайте различные спецификации электропроводки в рамках одной и той же электропроводки.









СПЕЦИФИКАЦИЯ Т-568А



PIN-код №	ЦВЕТ	ПАРА #	ИМЯ
1	белый/зеленый	3	Получение данных +
2	зеленый	3	Получение данных —
3	белый/оранжевый	2	Передача данных +
4	синий	1	не используется
5	белый/ синий	1	не используется
6	оранжевый	2	Передача данных —
7	белый/ коричневый	4	не используется
8	коричневый	4	не используется



КРОССОВЕРНЫЙ КАБЕЛЬ



В некоторых приложениях может потребоваться перекрестный кабель. Чаще всего перекрестный кабель используется для соединения двух концентраторов. Перекрестный кабель «пересекает» передачу и прием данных. Контакты 1 и 3 перекрещиваются, а контакты 2 и 6 перекрещиваются. Чтобы построить кабель CROSSOVER, просто подключите одну сторону в соответствии со спецификацией T-568 9.0005 B , а другую сторону проволокой согласно T-568 A .

---

БЛОК 110 / БЛОК 66 РАЗБИВКА



Пробивки выполняются парами по порядку, сначала бело-полосатый провод, затем цветной.

• Пара 1 белый/синий — Синий
• Пара 2 белый/оранжевый — оранжевый
• Пара 3 белый/зеленый — зеленый
• Пара 4 белый/коричневый – Коричневый

Обязательно приобретите универсальный инструмент, который отрезает, зачищает и заделывает концы кабелей RJ11 и RJ45.

Напоминание: БЛОГ– BL ue O ряд G reen и B ряд

---

Вы хотите увеличить скорость передачи данных? Покупайте в CableOrganizer® кабели Cat6 и Cat6a, вилки и другие товары.

Похожие материалы

2,416-дюймовый пробойник для 2-дюймового кабелепровода

Разъемы QuickPort® категории 5e Gigamax™ Snap-in

Комплект Telemaster RJ11 и RJ45

Ethernet RJ45 Цветовой код с выводами (T568A, T568B)

Кабель Ethernet состоит из 8 проводов (или 4 пар проводов). Эти кабели соответствуют определенному цветовому коду в отношении расположения проводов. Разъем кабеля Ethernet доступен в двух стандартах: T568A и T568B.

На основе комбинации этих двух разъемов (используемых на концах кабеля Ethernet) производятся два широко используемых кабеля Ethernet, т. е. прямой и перекрестный. Цветовой код RJ45 и распиновка каждой конфигурации приведены ниже.

Кабели Ethernet RJ45

Существует множество типов кабелей Ethernet. Straight-through, Crossover, Rolled, Loopback и T1 — вот некоторые из них. Среди этих прямых и перекрестных являются широко используемыми стандартами проводки. Другие стандарты зарезервированы для конкретных сетевых приложений.

Высококачественный кабель Ethernet (50 футов)

Купить на Amazon

Amazon India

Цена: $12,99

Эти кабели (разъемы) соответствуют двум стандартам распиновки: T568A и T568B . Оба стандарта схожи по своим электрическим свойствам. Выбор этих стандартов полностью зависит от организации и страны. Оба стандарта дают одинаковую производительность.

Распиновка кабеля RJ45 с цветовым кодом

Разъем кабеля Ethernet имеет два стандарта, т. е. T568A и T568B. Оба эти стандарта имеют одинаковое количество и цвет проводов. Единственная разница заключается в расположении зеленого и оранжевого проводов. Давайте подробно обсудим стандарты распиновки T568A и T568B.

Цветовой код и распиновка RJ45 (T-568A)

Распиновка стандарта T-568A

Стандарт распиновки T568A широко использовался в 90-х годах. Он все еще используется, но T568B сейчас более распространен. Ключевой особенностью проводки T568A является то, что она обратно совместима как с однопарными, так и с двухпарными схемами проводки USOC (универсальный код заказа услуг).

Описание распиновки с цветовым кодом T568A приведено в таблице ниже.

9004 9004 Двунаправленный0028

Штифт	Цвет провода	Сигнал	.
3	Белый/Оранжевый	RX+	Прием +
4	Синий	TX2+	5	White/Blue	TX2-	Bi-Directional Transmit –
6	Orange	RX-	Receive –
7	White/Brown	TX3+	Двунаправленная передача +
8	Коричневый	TX3-	Двунаправленная передача –

Распиновка и цветовой код T568A-8045T Цветовой код T568A 9045T0 RJ0701 Распиновка стандарта T-568B

Стандарт T568B является широко используемым стандартом проводки в современных приложениях Ethernet, поскольку он обеспечивает лучшую защиту от помех. Он также более эффективно изолирует сигнал по сравнению с T568A. Он обратно совместим только с однопарной схемой подключения USOC.

Описание распиновки с цветовым кодом T568B приведено в таблице ниже.

Контакт

Цвет провода

Сигнал

Описание сигнала

1

Белый/Оранжевый

TX1 +

2

апельсина

2

апельсина

2

2

.

RX+

Receive +

4

Blue

TX2+

Bi-Directional Transmit +

5

White/Blue

TX2-

Двусторонняя передача-

6

Зеленая

RX-

—

7

White

TX3 +

7

White

TX3 +

7

7

. Коричневый

TX3-

Двунаправленная передача –

Распиновка и цветовой код T568B

Типы кабеля Ethernet

Как уже упоминалось выше, разъем поставляется в двух стандартах, T568A и T568B. На конце кабеля может быть такой же или другой стандартный разъем. Исходя из этого, существует два типа кабелей, Прямой и кроссовер.

Лучшая сделка по кабелю Ethernet (50 футов)

Купить на Amazon

Amazon India

Цена: $ 66,99

Прямые кабели

. одинаковый стандарт разъема на обоих концах. Это означает, что оба конца имеют стандартные разъемы T568A или T568B . На рисунке ниже показаны два конца кабеля, подключенного по стандарту T568A.

Распиновка прямого кабеля

Прямой кабель используется для подключения разнородных устройств. Например, концентратор, подключенный к ноутбуку. Кроме того, подключение оконечного оборудования данных (DTE) к оборудованию передачи данных (DCE) обычно выполняется с помощью прямых кабелей.

Перекрестные кабели

Когда провода Ethernet заканчиваются стандартом T568A на одном конце и стандартом T568B на другом конце , они называются перекрестными кабелями.
