Цвета проводов трехфазной сети: маркировка и обозначения по ГОСТ

Какие цвета используются для маркировки проводов в трехфазной сети. Как обозначаются фазные, нулевой и заземляющий проводники по ГОСТ. Почему важно соблюдать правильную цветовую маркировку проводов.

Основные цвета проводов в трехфазной сети

Правильная цветовая маркировка проводов в трехфазной сети имеет большое значение для безопасности и удобства монтажа электропроводки. Согласно действующим стандартам, в трехфазных сетях 380/220 В используются следующие основные цвета проводов:

• Фаза A (L1) — коричневый
• Фаза B (L2) — черный
• Фаза C (L3) — серый
• Нулевой рабочий (N) — синий
• Защитный заземляющий (PE) — желто-зеленый

Такая цветовая маркировка позволяет быстро идентифицировать назначение проводов при монтаже и обслуживании электроустановок.

Маркировка фазных проводов

Для фазных проводов в трехфазной сети используются следующие цвета:

• Коричневый — фаза A (L1)
• Черный — фаза B (L2)
• Серый — фаза C (L3)

В некоторых случаях для фазных проводов допускается использование других цветов, кроме синего и желто-зеленого. Однако применение стандартной цветовой маркировки предпочтительнее, так как исключает путаницу.

Обозначение нулевого рабочего проводника

Нулевой рабочий проводник (нейтраль) в трехфазной сети обозначается синим или голубым цветом. Использование этих цветов для других проводников не допускается.

Маркировка защитного заземляющего проводника

Защитный заземляющий проводник (PE) имеет характерную желто-зеленую расцветку. Этот цвет предназначен исключительно для заземления и не должен использоваться для других целей.

Особенности маркировки в различных системах заземления

В зависимости от используемой системы заземления, маркировка проводников может иметь некоторые особенности:

• В системе TN-C совмещенный нулевой рабочий и защитный проводник (PEN) обозначается голубым цветом с желто-зелеными полосами на концах
• В системе TN-S используются раздельные нулевой рабочий (N) и защитный (PE) проводники с соответствующей маркировкой
• В системе TT защитный проводник также обозначается желто-зеленым цветом

Значение правильной цветовой маркировки

Соблюдение стандартов цветовой маркировки проводов в трехфазной сети имеет важное значение по нескольким причинам:

• Повышает безопасность при монтаже и обслуживании электроустановок
• Позволяет быстро идентифицировать назначение проводников
• Снижает вероятность ошибок при подключении оборудования
• Упрощает диагностику неисправностей в электрических сетях

Нормативные документы по маркировке проводов

Основные требования к цветовой маркировке проводов в электроустановках содержатся в следующих нормативных документах:

• ГОСТ Р 50462-2009 «Идентификация проводников по цветам или цифровым обозначениям»
• ПУЭ 7-е издание «Правила устройства электроустановок»
• ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»

Эти стандарты устанавливают единые требования к маркировке проводов в электроустановках на территории России.

Особенности маркировки в старых электроустановках

В старых электроустановках можно встретить отличающуюся от современных стандартов цветовую маркировку проводов:

• Красный, желтый, зеленый цвета для обозначения фаз A, B, C соответственно
• Черный цвет для нулевого рабочего проводника
• Отсутствие отдельного защитного проводника в двухпроводных сетях

При модернизации таких электроустановок рекомендуется привести маркировку в соответствие с действующими стандартами.

Рекомендации по выполнению цветовой маркировки

При монтаже или ремонте электропроводки следует придерживаться следующих рекомендаций по цветовой маркировке проводов:

• Использовать провода и кабели с заводской цветовой маркировкой изоляции
• При отсутствии проводов нужного цвета применять цветные кембрики или изоленту для маркировки
• Наносить маркировку по всей длине провода или хотя бы на его концах
• Избегать использования одинаковых цветов для разных по назначению проводников
• При любых сомнениях сверяться с актуальными нормативными документами

Заключение

Правильная цветовая маркировка проводов в трехфазной сети — важное условие безопасной и эффективной работы электроустановок. Соблюдение единых стандартов позволяет избежать ошибок при монтаже и обслуживании, а также упрощает диагностику неисправностей. При выполнении электромонтажных работ следует строго придерживаться установленных правил маркировки проводников.

Цвет фаз в трехфазных сетях

Как различать провода по цвету — ГОСТ и правила

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

быстрая идентификация назначения провода (фаза, ноль или земля)

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01. 2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2.

Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Источник: domikelectrica.ru

Что такое цветовая маркировка шин и проводов и зачем она нужна

В наше время монтаж электропроводки проводится проводами с различным цветом изоляции. И дело здесь не в каких-то модных тенденциях или красоте самого изделия, а в безопасности и удобстве эксплуатации данной электропроводки.

Ведь цветная изоляция может выполнять две функции одновременно – защиту от удара электрическим током или защиту от короткого замыкания путем наложения на проводник изоляционного материала, и с помощью цвета этого самого изоляционного материала помогает электрику определить назначения данного проводника.

Для избегания путаницы все цветовые расцветки были сведены к единому стандарту, описанному в ПУЭ.

Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников или на их концах. Для этого могут применять цветную изоленту или термоусадочные трубки (кембрики).

В данной статье мы рассмотрим цветную маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой рабочий проводник или нейтраль

Нейтраль или нулевой рабочий проводник (N) принято выполнять проводом с голубым цветом изоляции.

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

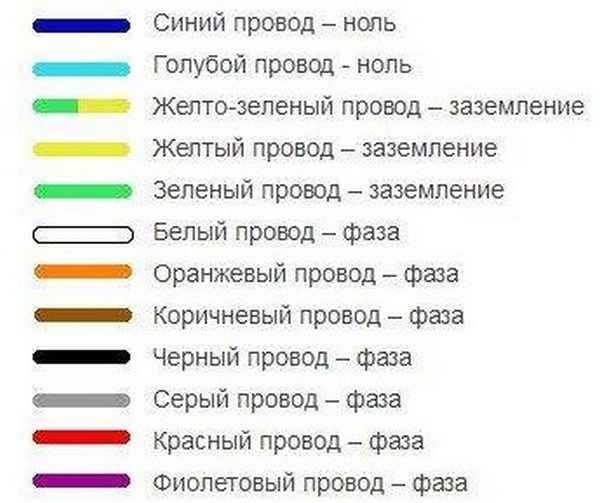

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

Цвета проводов и шин в цепях постоянного тока

В цепях постоянного тока обычно используется только две шины, а именно плюс и минус. Но иногда цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: положительная шина (+) – красная, отрицательная (-) – синяя, нулевая рабочая М (при ее наличии) – голубая.

Изменения в цветовую маркировку шин и проводов

В Российской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.2011 был заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. Ниже приведена таблица, в которой приведены рекомендации к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:

Источник: elenergi. ru

Маркировка проводов и кабелей по правилам

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

• Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Источник: elektrik-a.su

Цветовая маркировка проводов в сетях 220 и 380В

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит еенарушать, чтобы не подвергать свою и чужую жизни опасности.

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Источник: www.allremont59.ru

Цветовая маркировка проводов

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

• Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
• Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
• Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)			Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)	(PEN)	Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

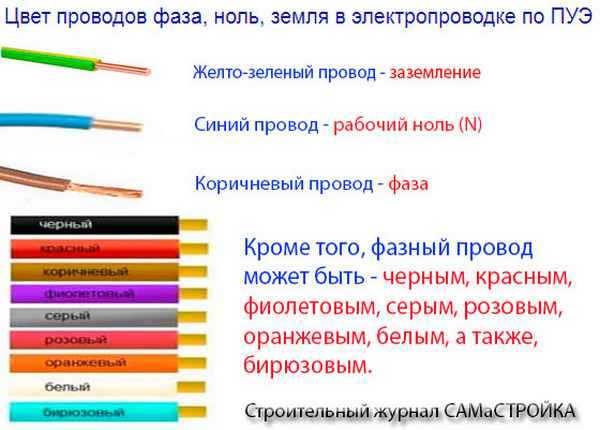

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
		Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

• Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
• Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V

измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

• L – фаза.
• N – нейтраль (рабочее зануление).
• PE – земля (защитное зануление).

Источник: poweredhouse.ru

Цвета проводников трехфазной сети. Цвет провода фазы и нуля: зачем нужна маркировка

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

• черный;
• белый;
• серый;
• красный;
• коричневый;
• оранжевый;
• фиолетовый;
• розовый;
• бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

1. Что означает аббревиатура «PEN»?
2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
3. Как указать ноль, фазу и заземление самостоятельно?
4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:

Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).

В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны! Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:

Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

• обесточиваем квартиру;
• зачищаем слегка концы проводов;
• разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
• включаем рубильник и подаем ток в квартиру;
• берем отвертку за ручку, которая имеет диэлектрическое покрытие;
• кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
• прикасаемся рабочим концом индикатора к одному оголенному проводнику;
• внимательно наблюдаем за реакцией отвертки;
• если диод загорелся, то можно с уверенностью констатировать, что ;
• методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Цветовая маркировка силовых проводов — правила для однофазных и трехфазных сетей |

• Стандарты расцветки
• Однофазная переменноточная сеть
• Трёхфазные переменноточные цепи
• Нормы для постоянного тока
• Как сделать обозначение уже проложенной проводки?

Цветовая маркировка имеет не столько маркетинговую и эстетическую цель, сколько практическое назначение. Во-первых, отдельная окраска определяет назначение каждого провода для правильности его коммутации. А во-вторых, предостерегает от ошибки во время ремонтно-монтажных работ, цена которой может быть очень высока — от аварии в системе электроснабжения до несчастного случая. К тому же, мгновенная идентификация силовых контактов значительно сокращает время проведения работ.

Стандарты маркировочной расцветки

Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).

Однофазная переменноточная сеть

Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод:

	«Ноль» (N) — голубой;
	«Земля» (PE) — желто-зеленый;
	Совмещенный рабочий и защитный ноль (NPE) — желто-зеленый с голубыми метками на окончаниях.

По современным требованиям заземление NPE использовать запрещено, так как оно является небезопасным. На данный момент совмещение рабочего и защитного нулей встречается крайне редко, как правило, в устаревших проводках.

Для фазных подключений существует спектр допустимых цветов:

Черный

Коричневый

Красный

Серый

Фиолетовый

Розовый

Белый

Оранжевый

Бирюзовый

Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».

На практике, можно встретить фазу с желтой или зеленой изоляцией, но ни в коем случае не желто-зеленой (!).

Часто в быту однофазные цепи являются ответвлением трехфазной, в таком случае изоляция фазной жилы должна соответствовать одной из трех фаз, к которой она подключена. Если окраска кабеля не совпадает, его рекомендуется обозначить специальным маркером или кембриком.

Для упрощения монтажа и обслуживания используются разноцветные многожильные медные кабели и провода.

Согласно ПУЭ каждая группа потребителей должна быть помечена соответствующим маркером.

Чтобы избежать дополнительных расходов и сложностей, лучше еще на этапе планирования проводки определиться с цветом и рассчитать длину таким образом, чтобы один цвет сопровождал соответствующую линию по всему дому или квартире. Также, рекомендуется для розеток и выключателей проложить разноцветные фазные провода, а для нейтрали и заземления соблюдать один цвет.

Переменноточные трехфазные цепи

Для трехфазных электросетей до 2011 года в Украине действовала утвержденная схема «ЖЗК»:

Подключения	Изолента
Ф. А	желтый
Ф. В	зеленый
Ф. С	красный
Нейтраль	голубой

Сейчас же все большей актуальности набирает европейский стандарт МЭК 60445 от 2010 года, согласно которому была утверждена следующая расцветка:

Подключения	Изолента
Ф. А	коричневый
Ф. В	черный
Ф. С	серый
Нейтраль	голубой

С 2011 года нововведения были включены в ГОСТ, также в Беларуси и России. Во многих бытовых проводках встречается, как первый, так и второй стандарты.

На самом деле в Украине нет строгих требований по применению конкретного цвета. На практике используются те жилы, что есть в наличии. Для трехфазных, как и для однофазных цепей действует негласное правило, согласно которому нейтраль (N) всегда подключается голубым, заземление (PE) — зелено-желтым, а фаза — любым другим.

Буквенные обозначения выглядят таким образом:

• (L) — напряжение для 220В;
• (L1/L2/L3) — напряжение в электросети 380В;
• (N) — ноль;
• (PE) — заземление.

Нормы для постоянного тока

В отличие от переменного, постоянный ток имеет только две полярности: плюсовая и минусовая.
Из-за того, что к обозначению полярности также нет строгих требований, часто можно встретить следующие варианты маркировок. Из-за того, что черным и серым часто обозначают фазу в переменноточных цепях, для удобства рекомендуется дополнительно использовать обозначения (+) и (-).

Примеры	Пример №1	Пример №2	Пример №3
Положительный полюс (+)	Красный	Красный	Коричневый
Отрицательный полюс (-)	Синий	Черный	Серый
Нулевая рабочая «M»	Голубой	Голубой	Голубой

Согласно ПУЭ, если постоянный ток отходит от преобразователя к которому подведен переменный, то выходящая плюсовая линия окрашивается в фазную и наоборот.

Буквенная маркировка имеет следующие пометки:

• (L+) — положительный полюс;
• (L-) — отрицательный полюс;
• (M) — нулевая рабочая «М».

Как сделать обозначение уже проложенной проводки?

Иногда бывают случаи, когда приходится работать уже с установленным распределительным щитком, где подключения выполнены непонятно как. Мало того, что все сделано далеко от норм ПУЭ, так и еще сложно понять, где силовые контакты, ноль и земля….

Или другой случай, когда приходится работать с электропроводкой еще советских времен, где в принципе изоляция была только белая и черная (!). В такой ситуации приходится заново при помощи пробника искать напряжение и нейтраль, определять, как и куда они подведены. Как результат, много времени тратится впустую.

Чтобы не менять уже проложенные кабели, можно просто их пометить. Правила ПУЭ допускают маркировку в местах подсоединения к электрическим шинам — на окончаниях. Таким образом можно обозначить провода в щитке, но при работе с розеточными линиями, освещением и распределительными коробками придется снова «ломать» голову, какой кабель куда ведет.

Для удобства мы рекомендуем использовать специальные кабельные маркеры (как правило, их цепляют на местах соединения). Они имеют, как фазно-нулевые идентификаторы (A,B,C,N), так и цифровые (0-9), которые удобно применять для обозначения разных электроцепей в быту (согласно требованиям для них можно использовать только арабские цифры и только латинские буквы).

Главные преимущества: стоимость и простота монтажа.

Автор: Владислав Сиромаха

Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока

		Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д.
Поиск на сайте DPVA Поставщики оборудования Полезные ссылки О проекте Обратная связь Ответы на вопросы. Оглавление Таблицы DPVA.ru — Инженерный Справочник	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Алфавиты, номиналы, единицы/ / Номиналы электрических сетей. / / Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока Поделиться:    Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока. Ну, во-первых, в быту, да и в промышленности в 50-95% случаев — никто не парится :). Прозванивайте провода, от греха. Не верьте цвету 🙂 Цветовая маркировка позволяет указать назначение каждого проводника в той или иной группе для облегчения их коммутации, кроме того, значительно снижается вероятность появления ошибки в ходе монтажа проводов и, как следствие, возникновение короткого замыкания во время пробного включения или поражение электрическим током в процессе обслуживания и ремонта сетей. Цветовая маркировка определяется – ПУЭ (Правила устройства электроустановок. ПУЭ). В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям Сводная таблица буквенно-цифровых обозначения зажимов = контактов электрических устройств и проводов (ГОСТ 2.709-89). Цветовая маркировка, теоретически, выполняется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, для чего применяются цветные термоусадочные трубки (кембрики) или цветная изолента. Цветовая маркировка — цвет проводов и шин при переменном трехфазном токе — высоковольные сети. В трехфазных сетях шины и высоковольтные (более 1000В) ввода трансформаторов на электрических станциях и подстанциях окраска выполняется следующим образом: желтым цветом окрашиваются провода и шины с фазой «A», зеленым с фазой «B», а красным с фазой «C». Т.е. — при предаче энергии по трехфазным сетям так: Цветовая маркировка — цвет проводов в сетях/цепях постоянного тока — какой цвет проводов плюс и минус В сетях/цепях постоянного тока, обычно, используется только два провода. В таких сетях нет фазного или нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-). По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник, если есть, (М) обозначается голубым цветом. Если двухпроводная электрическая сеть постоянного тока создана путем ответвления от трехпроводной цепи постоянного тока, то положительный проводник двухпроводной сети обозначают тем же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен. Цветовая маркировка — цвет проводов в сетях/цепях, цвета фазы, нуля, земли в электропроводке в т.ч. 1х220В и 3 х380В Сперва справочно: Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл. Сейчас для прокладки электрических сетей переменного тока применяются одно и многожильные провода в разноцветной изоляции. Раньше изоляция используемого в быту электрического кабеля была одноцветной – белой или черной. Сейчас, теортически, цвет токоведущего проводника определяет свое назначение в кабеле или сети/цепи. Нормативным документом, регулирующим цветовую маркировку изолированных или неизолированных проводников — является ПУЭ 7, где в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны быть использованы только определенные цвета и обозначения. Основной задачей маркировки электропроводки является быстрота и легкость определения назначения проводников по всей длине, что и является одним из основных требований ПУЭ. Рассмотрим, какую расцветку сегодня должны иметь проводники в электроустановках переменного тока напряжением до 1000В и с глухозаземленной нейтралью (к этой категории относится большинство административных зданий и жилых домов). Цветовая маркировка — цвет проводов/кабелей нулевого защитного и нулевого рабочего проводников в т.ч. 1х220В и 3 х380В Голубым цветом обозначаются нулевые рабочие проводники (N). Нулевой защитный (PE) проводник должен быть окрашен в желто-зеленые продольные или поперечные полосы. Такая комбинация цветов должна применяться только для маркировки защемляющих проводников (нулевых защитных). Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Характерно, что ГОСТ сегодня допускает и противоположный вариант окраски – желто-зеленые полосы по всей длине с синим цветом на концах (в местах соединения). Проще говоря, обозначение нулевых / защитных / заземляющих проводов по цвету должно быть: 1) нулевой рабочий (N) – голубой цвет; 2) нулевой защитный (PE) – желто-зеленый цвет; 3) совмещенный (PEN) — желто-зеленый на концах голубые метки. Цветовая маркировка — цвет проводов/кабелей фазных проводов в т.ч. 1х220В и 3 х380В В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов: черному, коричневому, красному, серому, фиолетовому, розовому, белому, оранжевому, бирюзовому. Однофазная электрическая цепь может быть создана путем ответвления от трехфазной сети. В этом случае фазный провод однофазной цепи по цвету должен совпадать с фазным проводником трехфазной сети, с которым он соединен. Цветовая маркировка проводов должна выполняться таким образом, чтобы цвет фазного проводника не совпадал с расцветкой N-, PE- или PEN-проводника. При использовании немаркированного кабеля цветные метки ставят на его конце (в месте соединения). В этом случае для обозначения используется цветная термоусадочная трубка (кембрик) или цветная изолента. Цветовая маркировка — цвет проводов в уже проложенных тяп-ляп или давно сетях/цепях Постоянно, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами или никакими не пользуются 🙂 При исправлении — главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку. В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Будьте осторожны! Влияние частоты, напряжения и силы тока на человека. Поражение электрическим током. Таблица поражающего действия силы тока для сети 220/380В 50Гц и пояснения. Поиск в инженерном справочнике DPVA. Введите свой запрос: Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Цвета проводов и другая маркировка в электрике: фаза, земля, ноль.

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Содержание:

• Зачем нужна цветовая маркировка
• Цвета проводов в трехфазной сети переменного тока
• В сетях постоянного тока
• Цветовая маркировка фазы, нуля и земли
  • Защитный и рабочий нулевой проводник
  • Фазные провода
• Нанесение маркировки на проложенный кабель

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Простая проводка

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Сложная проводка

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

• фаза A – желтый;
• фаза B – зеленый;
• фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

• В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
• Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
• Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Маркировка проводов по цветам.





Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Каков цветовой код электропроводки?

Если вы когда-нибудь заглядывали за стенную розетку, то могли заметить, что электрические провода разных цветов. Эти цвета проводов не выбираются случайным образом, и каждый цвет указывает, на какой тип провода вы смотрите, в соответствии с вашими местными цветовыми кодами проводов.

Всякий раз, когда вы делаете какой-либо ремонт или ремонт дома, связанный с энергосистемой вашего дома, вы должны хорошо понимать, что означает цветовая кодировка. Если вы не уверены, будьте в безопасности и позвольте лицензированному электрику справиться с проектом за вас. Продолжайте читать, чтобы узнать больше о том, что цвет провода может рассказать вам о нем!

Кто определяет цветовой код электропроводки?

Цветовые коды электропроводки различаются в зависимости от того, где вы находитесь. В Соединенных Штатах применяется Национальный электротехнический кодекс. Канада использует Канадский электрический кодекс (CEC), в то время как большая часть Европы и многие страны мира используют стандарты IEC или Международной электротехнической комиссии.

Важно отметить, что NEC не имеет обязательной юридической силы, а вместо этого принимается на местном уровне, иногда с поправками.

К сожалению, эти стандарты существенно отличаются друг от друга – во всех трех кодах можно легко идентифицировать только заземляющий провод. Прежде чем приступать к ремонту электрооборудования, обязательно проконсультируйтесь с руководством, подходящим для вашего региона!

Что означает цвет электрического провода

Мы рассмотрим код электропроводки NEC для переменного тока или питания переменного тока. В то время как постоянный ток или мощность постоянного тока можно найти в домах, его применение в настоящее время очень специализировано. Когда вы заглядываете за розетку или устанавливаете потолочный вентилятор, вы работаете с электропроводкой переменного тока.

Помните, что стандарт NEC применяется только в Соединенных Штатах. Если вы находитесь в другом месте, вы должны сначала определить, какой код применяется, а затем найти соответствующие цветовые коды проводки.

Черные провода

В США черный провод — это провод под напряжением или под напряжением. Этот провод будет проходить от вашего электроснабжения к розеткам, осветительным приборам или приборам. Хотя важно отключать питание на электрическом щите при выполнении любых электромонтажных работ своими руками, в частности, провода под напряжением всегда несут заряд и должны быть отключены в распределительной коробке.

Красные провода

Как и черные провода, красные провода обозначали провод под напряжением. В то время как большинство бытовых розеток являются однофазными и работают на 120 вольт, 240-вольтовые и другие высоковольтные розетки питаются от нескольких горячих проводов и называются двух- или трехфазными. В этих случаях вы обычно видите красный и черный провода вместе.

Помните, что каждый из этих проводов горячий, и вы должны отключить их с помощью автоматического выключателя, прежде чем выполнять какое-либо обслуживание этих линий.

Вы также можете найти красные провода, используемые для обозначения соединения между детекторами дыма. Если вы не уверены, какие провода вы ищете, лучше всего обратиться к лицензированному электрику.

Синие и желтые провода

Синие и желтые провода могут звучать как заезженная пластинка, но это еще одна пара цветов проводов, обозначающая провод под напряжением. В трехфазных приложениях синий цвет будет использоваться для обозначения третьей фазы.
Синие и желтые провода чаще всего используются для проводки, управляемой переключателем.

Желтые провода часто соединяют выключатели с осветительными приборами или потолочными вентиляторами. Синие провода обычно встречаются в трех- или четырехпозиционных переключателях, работающих в качестве проводников, или проводов, которые обеспечивают несколько путей прохождения электричества.

Белый и серый провода

В соответствии со стандартами NEC белые и серые провода обозначают нейтральный провод. Нейтральные проводники отвечают за обеспечение обратного пути для электричества после того, как оно достигло предполагаемой точки использования. Это означает, что нейтральные провода могут нести электрический заряд, и с ними следует обращаться осторожно!

Белый цвет является наиболее распространенным цветом для нейтральных соединений, хотя в некоторых электрических системах все еще иногда используются серые провода.

Зеленые или неизолированные медные провода

Заземляющие соединения — это единственный провод, который не страдает от того, что его обозначают разными цветами в различных глобальных цветовых стандартах. Если вы смотрите на провод переменного тока и видите зеленый провод, зеленый с желтыми полосами или оголенный медный провод, то это почти наверняка провод защитного заземления.

Провода заземления обеспечивают безопасный путь к земле, предотвращая поражение электрическим током или возгорание. Многие дома, построенные до 1960-х годов, не имеют розеток с заземлением и, следовательно, не имеют заземляющих проводов.

Заключение

В США самый простой способ запомнить, что означает каждый цвет провода, это сосредоточиться на нейтрали и земле. Если вы видите белый или серый провод, вы смотрите на нейтраль. Если вы видите зеленый, зелено-желтый или оголенный медный провод, значит, вы имеете дело с защитным заземлением. Вы должны исходить из того, что любой другой цвет — это провод под напряжением, и с ним следует обращаться с осторожностью.

Бытовые электрические системы сложны и потенциально опасны. Для больших проектов лучше всего доверить это профессионалам. Команда лицензированных электриков Rytec Electric позаботится о том, чтобы ваш ремонт был выполнен с профессиональной заботой.

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Телефон *

Электронная почта *

Телефон

Связь с Rytec Electric

803-399-8879 Круглосуточная служба экстренной помощи

Понимание цветовых кодов электрических проводов

Готовы выполнить свой список дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.



AMPOLS/GETTY IMAGES

Цвета электрических проводов

Проход с электричеством в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Провести электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовая маркировка важна по нескольким причинам:

• Безопасность: Знание того, какие провода могут быть под напряжением, является обязательным перед началом любого электрического проекта.
• Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
• Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

В то время как в Национальном электротехническом кодексе (NEC) содержатся рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано. Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.



1 / 6

Ally Childress for Family Handyman

Черные провода

Черные провода — «горячие» провода. Они передают ток от электрической панели дома к светильнику, прибору или другому устройству, которому требуется электричество. Нет требований NEC, чтобы горячие провода были черного или любого другого цвета, но черный цвет подходит для бытового использования. Черные провода также могут передавать ток от выключателя к свету. Этот участок цепи называется ветвью переключателя. Провода-путешественники, используемые для соединения двух или более выключателей, управляющих одним светом, также могут быть черными, хотя используются и другие цвета.

Поскольку черные провода так часто используются для передачи электричества, всегда предполагайте, что они горячие. Прежде чем отрезать или отсоединить черный провод, убедитесь, что цепь разомкнута на прерывателе.

2 / 6

Ally Childress for Family Handyman

Красные провода

Красные провода также являются горячими проводами. Для работы крупных приборов, таких как кондиционеры, требуется 240 вольт, а для этого требуется два провода питания вместо одного. Черный часто используется для одного горячего, красный для другого. Красные провода также могут быть ножками переключателя, особенно если вам нужны две ножки переключателя для одного устройства. Один пример: потолочный вентилятор со встроенным освещением, которым вы хотите управлять отдельно.

Если вы живете в новом доме с проводными детекторами дыма, их соединяет красный провод, поэтому, если один сработает, сработают все. Красные провода используются так же, как и черные провода, поэтому предположим, что они горячие. Всегда проверяйте любой красный провод, прежде чем отрезать или отсоединить его.

3 / 6

Ally Childress for Family Handyman

Белый и серый провода

Белый и серый провода — это заземляющие проводники, т. е. нейтрали. После того, как черный или красный провод несет электричество к светильнику, прибору или устройству, нейтраль возвращает его на панель. Затем процесс повторяется в бесконечном цикле.

NEC разрешает заземляющим проводникам быть белого или серого цвета или иметь три белые или серые полосы на любом цвете фона, кроме зеленого. Другие конфигурации разрешены для конкретных приложений.

Белые или серые провода с черной, красной или другой цветной лентой на концах указывают на то, что проводник используется не как нейтральный, а как горячий. В любом случае по этим проводникам течет ток, поэтому всегда обращайтесь с ними как с током.

4 / 6

Элли Чайлдресс для семейного мастера на все руки

Зеленые, зелено-желтые и неизолированные провода

Зеленые, зеленые с желтыми полосами и неизолированные провода (провода без изолированного покрытия) являются грозозащитными. Медь является наиболее распространенным материалом для заземляющего провода, но можно использовать и алюминий. Провода заземления действуют как предохранительный клапан для тока, который непреднамеренно уходит от оборудования, которое он должен обслуживать. Провода заземления направляют этот непреднамеренный ток на землю, чтобы люди не были поражены электрическим током.

Когда цепь работает нормально, провода заземления не пропускают ток. Но они могут, поэтому всегда проверяйте их, прежде чем отрезать или отсоединить. Вы не знаете, правильно ли подключил предыдущий домовладелец — или, если уж на то пошло, электрик.

5 / 6

Ally Childress for Family Handyman

Синие и желтые провода

Синие и желтые провода иногда используются в качестве контактных проводов в трех- и четырехпозиционных переключателях. Иногда они используются в качестве переключателей, особенно если электрические провода вашего дома проходят через трубы в стенах, на чердаке или в подвале.

Однако чаще электрики в жилых помещениях выбирают кабели, содержащие черные и/или красные провода, в качестве проводников или переключателей. Эти кабели крепятся непосредственно к шпилькам без использования защитной трубы.

Синие и желтые провода часто встречаются в коммерческих и промышленных зданиях с трехфазным питанием (ваш дом однофазный), но они также могут использоваться в жилых зданиях. Поэтому, даже если вы не будете часто видеть эти провода, они всегда используются для передачи тока. Относитесь ко всем, кого видите, как к живым.

6 / 6

Goldmund/Getty Images

Оранжевый, коричневый, розовый и фиолетовый провода

Завершают список цвета электрических проводов: оранжевый, коричневый, розовый и фиолетовый.

В домах США оранжевый цвет чаще всего используется как красный провод, особенно в 240-вольтовой цепи, где необходимы два провода под напряжением. Вы также могли видеть оранжевые провода в цепи пожарной сигнализации.

Розовый и фиолетовый менее распространены, но их можно использовать в качестве путеводных или стрелочных переводов, а также в качестве проводки управления диммированием света. Коричневые проводники используются в основном в трехфазных сетях, но вы наверняка можете увидеть их и у себя дома. Если вам кажется, что цветов много, вы правы. NEC не указывает, что горячие проводники должны быть определенного цвета. Таким образом, наличие нескольких узнаваемых опций при подключении цепей, переключении ног и перемещении помогает электрикам оставаться организованными и безопасными.

Первоначально опубликовано: 12 февраля 2021 г.

Элли Чайлдресс

Элли Чайлдресс — лицензированный электрик и писатель-фрилансер, живущий в Далласе, штат Техас.

Цвета фиксированной проводки — Sunpower UK

Цвета фиксированной проводки

Изменения в цветовой маркировке проводников в цветах фиксированной проводки соответствуют европейским согласованным цветам и были введены как часть Поправки № 2: 2004 к BS 7671: 2001.

В однофазных установках традиционные цвета красного и черного фазных и нулевых проводов заменены привычными цветами коричневого и синего (Правила 514-03-01). Нейтральный проводник, обозначенный цветом, должен обозначаться синим цветом (Правила 514-04-01). Защитные проводники остаются зелеными и желтыми (Правила 514-04-02).

В трехфазных установках традиционно используются красный, желтый и синий цвета для фазных проводов и черный цвет для нулевого провода. Они заменены на коричневый, черный и серый цвета для фазных проводов и синий цвет для нулевого провода (Правила 514-03-01 и 514-04-01). Защитные проводники остаются зелеными и желтыми.

Все установки, начиная с 31 марта 2004 г. и до 1 апреля 2006 г., могут быть установлены в соответствии с Поправкой № 2: 2004 г. или Поправкой № 1: 2002 г., другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Расширение, изменение или ремонт существующей электропроводки

Расширение, модификация или ремонт существующей однофазной электропроводки должны быть выполнены в коричневом, синем, зеленом и желтом цветах. Если какие-либо из этих изменений вносятся в установку, в результате которой присутствуют как старая, так и новая проводка, предупреждающее уведомление должно быть прикреплено к соответствующему распределительному щиту или потребительскому блоку или рядом с ним (Правила 514-14-01).

Расширение, модификация или ремонт существующей трехфазной сети должны быть выполнены в коричневом, черном, сером, синем, зеленом и желтом цветах. Старые и новые фазные провода должны быть снабжены гильзами с маркировкой L1, L2 и L3, а нейтральные проводники должны быть снабжены гильзами с маркировкой N во избежание возможной путаницы. Как и в случае однофазной установки, когда изменения приводят к тому, что присутствует как старая, так и новая проводка, предупреждающая табличка также должна быть прикреплена к соответствующему распределительному щиту или потребительскому блоку или рядом с ним.

Обозначение проводников

Функция	Буквенно-цифровой	Цвет
Защитные проводники		Зеленый и желтый
Провод функционального заземления		Кремовый
Цепь питания переменного тока(1)
Фаза однофазной цепи	л	Коричневый
Нейтраль однофазной или трехфазной цепи	Н	Синий
Фаза 1 трехфазной цепи	Л1	Коричневый
Фаза 2 трехфазной цепи	Л2	Черный
Фаза 3 трехфазной цепи	Л3	серый
Двухпроводная незаземленная цепь питания постоянного тока
Плюс двухпроводной схемы	Л+	Коричневый
Минус двухпроводной схемы	Л-	серый
Двухпроводная заземленная цепь питания постоянного тока
Положительная (или отрицательная заземленная) цепь	Л+	Коричневый
Отрицательная (или отрицательно заземленная) цепь(2)	М	Синий
Положительная (или положительно заземленная) цепь(2)	М	Синий
Отрицательная (или положительно заземленная) цепь	Л-	серый
Трехпроводная цепь питания постоянного тока
Внешний плюс двухпроводной схемы, полученной из трехпроводной системы	Л+	Коричневый
Внешний минус двухпроводной схемы, производной от трехпроводной системы	Л-	серый
Плюс трехпроводной схемы	Л+	Коричневый
Средний провод трехпроводной схемы(2)(3)	М	Синий
Минус трехпроводной схемы	Л-	серый
Цепи управления, сверхнизкое напряжение и другие приложения
Фазный провод	л	Коричневый
		Черный
		Красный
		Оранжевый
		Желтый
		Фиолетовый
		серый
		Белый
		Розовый или
		Бирюзовый
Нейтральный или средний провод(4)	Н или М	Синий

(1) Силовые цепи включают цепи освещения.
(2) М обозначает средний провод трехпроводной линии постоянного тока. цепь или заземленный проводник двухпроводной заземленной цепи постоянного тока.
(3) Только средний провод трехпроводных цепей может быть заземлен.
(4) Заземленный провод PELV синего цвета.

Цветовая маркировка электрических проводов.

3 комментария к записи Цветовые коды электрических проводов.0482

Цветовой код проводки для Великобритании.

Какова цветовая кодировка электрических проводов? Это система, в которой цвет провода представляет функцию провода в цепи. Существует множество цветовых кодов электрических проводов. Существует американский цветовой код проводки и британский код проводки.

Я не говорю, что в мире существует только две системы цветовой маркировки электрических проводов. Есть даже китайские цветовые коды проводки. Я очень хорошо знаком с британскими цветовыми кодами электропроводки. Это цветовой код электропроводки, который мы используем в Замбии.

Содержание

• Цветовые коды электропроводки дома.
  • Какой цветовой код для однофазной установки?
    • однофазный цветовой код
• какого цвета провод под напряжением
• цвет нейтрального провода.
• цвета проводки для Великобритании.
  • 3-фазная проводка цвета Великобритании.
  • Цвета проводов верхней вилки
  • Цвета проводов вилки Великобритания
  • Цвета проводки вилки Южная Африка
• Цветовой код трехфазной проводки.
• Цветовая маркировка электрических проводов.
  • Цветовой код проводки США. (американские цвета электропроводки)
  • Цветовой код проводки Австралия.
  • Цвета электрических проводов Южная Африка
  • Какой цвет нейтрального провода в Южной Африке?
  • Какие живые, нейтральные, земляные цвета в Южной Африке?
• Окончательная мысль о цветовом коде проводки.

Цветовые коды электропроводки дома.



Цветовой код электропроводки дома относится к цветам кабелей, которые используются в бытовых или жилых помещениях. Здесь цветовой код можно разделить на два. Первая группа предназначена для цветов кабелей, используемых в осветительных и силовых цепях дома.

Другая группа предназначена для цветов, которые используются для проводки бытовой техники. Первую группу кабелей можно разделить на две. Во-первых, это цвета, используемые при установке однофазного дома. Второй – это цвета, которые используются в трехфазной электроустановке.

Какой цветовой код для однофазной установки?

Чтобы правильно ответить на этот вопрос, я должен установить или объяснить, что такое однофазная установка? Однофазная установка представляет собой электрическую установку, которая имеет один провод под напряжением или под напряжением, питающий дом.

Один кабель подает электроэнергию в дом, а другой кабель является обратным путем для электроэнергии. Кабель, который является обратным путем для электроэнергии, называется нейтральным проводом.

Я упомянул два кабеля: нейтральный и провод под напряжением. Это не единственный кабель, который используется в однофазных установках. Последним, но не менее важным кабелем является заземляющий провод. Заземляющий провод представляет собой защитный проводник, защищающий как людей, так и технику от поражения электрическим током и повреждения.

однофазный цветовой код

Цветовой код однофазного провода для однофазной установки:

P провод или провод под напряжением цвет красный/коричневый.

Нейтральный провод цвет черный ./синий

Заземляющий провод, может быть либо голым, либо зеленым, либо зеленым с желтыми полосами.

В однофазных бытовых приборах цвета однофазных проводов различаются. для провода под напряжением вы используете коричневый, для нейтрали — синий, а для земли — зеленый/желтый кабели.

какого цвета провод под напряжением

Страна	1 Phase	3 Phase
Zambia	Red	RED, YELLOW BLUE
South Africa	Brown	RED WHITE/ YELLOW, BLUE
U. S.A	Черный, КРАСНЫЙ	Черный, КРАСНЫЙ, СИНИЙ / Коричневый, Оранжевый, ЖЕЛТЫЙ
Австралия	Красный, Коричневый	КРАСНЫЙ, БЕЛЫЙ, СИНИЙ

Цвет провода под напряжением.

цвет нейтрального провода.

Что такое нейтральный провод? нейтральный провод является обратным путем для электрического тока, проходящего через электрическую цепь. Провод под напряжением подает электрический ток на прибор. Затем нейтральный провод отводит ток от прибора обратно к распределительному щиту и, наконец, к нейтральной точке.

В разных странах и регионах мира нулевой провод имеет разный цвет. По этой причине я дам вам цвет нейтрального провода для некоторых стран.

N Цвет нейтрального провода Канада и США : Для США и Канады цвет нейтрального провода белый и серый.
Цвет нейтрального провода Малайзия : Синий цвет используется для нейтрального провода.
Цвет нейтрального провода Индия : Черный цвет используется для обозначения нейтрали в Индии.
Цвет нейтрального провода Австралия: В Австралии для нейтрального провода используется синий цвет.
Цвет нейтрального провода UK : Для Великобритании и Ирландии нейтральным проводом является синий цвет.
Цвет нейтрального провода в Пакистан черный.

цвета проводки для Великобритании.

Возможно, вы знаете, что в 2006 году цвета проводки в Великобритании были изменены. Это изменение было сделано для того, чтобы цвета проводки в Великобритании соответствовали цветам в Европе.

По этой причине я собираюсь показать вам цвета, которые используются для проводов под напряжением в Великобритании как для старого цветового кода проводки UK, так и для нового цветового кода проводки UK.

На изображении выше показан цвет провода под напряжением в Великобритании как для старых, так и для новых цветов проводки.

Старая цветовая система: красный — это провод под напряжением, а черный — нейтральный провод.

В новой цветовой системе коричневый — это цвет провода под напряжением, а синий — нейтральный цвет провода.

3-фазная проводка цвета Великобритании.

В 3-фазной системе электропроводки у вас есть три провода под напряжением, которые сдвинуты по фазе на 120 градусов друг от друга. Эта система проводки в основном используется в коммерческих и промышленных приложениях.

Напряжение в трехфазной сети 415В. Для трехфазных асинхронных двигателей у вас будет трехфазный и заземляющий провод. То есть 4 провода. Ниже приведено изображение, показывающее 3 цвета фазной проводки в Великобритании.

Цвета трехфазной проводки Великобритания.
• Фаза 1 Коричневый
• Фаза 2 Черный
• Фаза 3 Серый
• Нейтрально-синий
• Земля Зелено-желтый

Цвета проводки верхней вилки

Большинство бытовых приборов имеют верхнюю вилку. Верхняя вилка — это та, которая подает питание от розетки к бытовой технике. Короче говоря, верхняя вилка является связующим звеном между розеткой и бытовым прибором.

Как видно из приведенного выше рисунка, на нем показаны цвета, используемые для подключения верхней вилки. Я поместил таблицу ниже, чтобы показать вам, цвета, используемые для подключения верхней вилки.

Live	Brown
Нейтральный	Blue
Земля	Зеленый/желтый

Таблица Таблица Таблица Таблица ЖИЗНЬ ВИРОВА.

цвета проводов штепсельной вилки Великобритания

Новые цвета электрических проводов для цветов проводов штепсельной вилки в Великобритании: зеленый и желтый для провода заземления; коричневый для провода под напряжением и синий для нейтрального провода.

Цвета проводов вилки Великобритания

Цвета проводов вилки Южная Африка

штепсельная вилка цвета Южной Африки

Что ж, штепсельная вилка цвета Южной Африки, как вы можете видеть на картинке выше. Цвета 3-контактной вилки в Южной Африке: коричневый для провода под напряжением, желтый и зеленый для провода заземления и синий для нейтрального провода.

Цветовой код трехфазной проводки.

В трехфазных установках у вас есть три провода, которые находятся под напряжением или находятся под напряжением, и один нейтральный провод. Есть какой-то жилой дом, которому требуется трехфазное электроснабжение. В такой установке вам нужен трехфазный источник питания.

Для трехфазной установки используйте цветовой код трехфазного провода: красный, желтый и синий. Затем вы используете черный как нейтральный. Три фазы называются:

1. Красная фаза
2. Желтая фаза
3. Синяя фаза
4. Черная фаза для нейтрали.

Должен отметить, что трехфазным машинам для работы не нужен нулевой провод. Я упоминаю нейтральный провод, потому что он нужен для работы розеток и цепей освещения. Трехфазные машины используют 3 фазы и землю. Цвет кабеля заземления такой же, как и в однофазных установках.

Цветовая маркировка электрических проводов.

В предисловии к этому разговору о цветовых кодах электропроводки я сказал, что ограничусь разговором о британском цветовом коде электропроводки.

Теперь я решил добавить другие цветовые коды электропроводки. Для следующих стран.

• США
• Южная Африка
• Австралия

Все перечисленные цветовые коды электрических проводов включают цвета трехфазных и однофазных проводов.

Цветовой код электропроводки США. (американские цвета электропроводки)

Изображение из области электротехники.

Цветовые коды проводки, используемые в домашних и офисных условиях.

• Фаза 1 — черный
• Фаза 2 — красный
• Фаза 3 — синий
• Нейтраль — белый
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

системы для промышленных двигателей и оборудования.

• Фаза 1 – Коричневый
• Фаза 2 — оранжевый
• Фаза 3 — желтый
• Нейтраль — серый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Цветовые коды проводки Австралия.

В Австралии действует собственная система цветового кодирования проводки. Ниже приведены цвета электрических проводов в Австралии.

Изображение из Электротехники.
• Фаза 1 — красная
• Фаза 2 — белая
• Фаза 3 — синяя
• Нейтрально-черный
• Земляно-зеленый

Цвета электрических проводов Южная Африка

В Южной Африке действует собственная система цветовых кодов проводов. Ниже приведены цвета электрических проводов в Южной Африке.

Изображение из Электротехники.
• Фаза 1-Красный
• Фаза 2-Белый/Желтый
• Фаза 3-Синий
• Нейтральный-Черный
• Земля-Зеленый/Желтый.

какого цвета нейтральный провод в Южной Африке?

Цвет нейтрального провода в Южной Африке — черный в трехфазной установке. При однофазной установке цвет нейтрального провода синий.

Какие живые, нейтральные, земляные цвета в Южной Африке?

В одной фазе провод под напряжением имеет коричневый цвет, нейтральный — синий, а заземление — зеленый/желтый или оголенный провод. Это верно даже для гибких удлинительных кабелей.

Окончательная мысль о цветовом коде проводки.

Существует множество цветовых кодов для электропроводки. . Какой код для вашей страны? Я хотел бы учиться у вас. Поделитесь своими мыслями в разделе комментариев ниже.

Стандартные напряжения и цветовой код в мире

Янкович позаимствовал с сайта.

Цветовые коды проводки NEC для переменного тока — США и Канада Цветовые коды

обязательные цвета для силовой проводки в национальных электрических нормах (NEC) — зеленый, Голый или зеленый/желтый (желтая полоса или полоса на зеленом) для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода. Любые другие цвета, ожидаемые Вышеупомянутое можно использовать для проводов под напряжением (линейных или горячих). Между тем, следующие цвета адаптированы в местной практике и используются для линий, нейтральных и провода заземления следующие.

Single Phase Wiring Color Codes

Single Phase 120V AC:

• BLACK  = Phase , Hot or Line “ L “
•  WHITE    = Neutral  “N”
• ЗЕЛЕНЫЙ , ГОЛОВОЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий проводник (Защитное заземление) “ PG “

Одна фаза 240 В переменного тока:

Это также известен как двухфазный или двухфазный источник переменного тока, но в основном называется однофазным. фазное питание.

• Черный = Фаза 1, горячая 1 или линия 1 «L1»
• Красный = Фаза 2, HOT 2 или LINE 2, «L2”
• Белый = Нейтрал »n».
• зеленый , голый или зеленый / желтый = земля «PG»



Three Phase Wiring Color Codes

Three Phase 208V AC:

• BLUE   = Phase 1  , Hot 1 or Line 1 “L1”
• ORANGE   = Phase 2 , Hot 2 или Line 2 «L2» (используется оранжевый цвет для High Leg или Power Leg Delta)
• ЧЕРНЫЙ = Фаза 3 , Горячий 3 или Линия 3 «L3»
•  БЕЛЫЙ    = Нейтральный «N»

• 50086 , ГОЛЫЙ или ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ  = Заземление «PG»

Однофазный доступно между верхней линией ноги и нейтралью/землей.

Три фазы 277 В и 480 В (США) и 600 В/347 В (Канада) переменного тока:

Следующие, например, 277 В и 480 В переменного тока (США) и 600 В/347 В (в Канаде) расходные материалы используются для промышленного и мощного оборудования, такого как двигатели и нагреватели на заводах и производственных предприятиях.

КОРИЧНЕВЫЙ = Фаза 1 , Горячая 1 или Линия 1 «L1»

• ОРАНЖЕВЫЙ   = Фаза 2 , Горячая 2 или Линия 2 «L2»
•  ЖЕЛТЫЙ  = 00 Фаза 3 9 0 8 «L4 3» Линия 3 Grey = нейтральный «N»
• Green , Bare OR Green / Желтый = земля «PG»

-CEC ACCASE). Цветовые коды проводки

Канада Цветовые коды электропроводки «CEC» на практике аналогичны национальным Электрический код «NEC», за исключением того, что белый цвет используется для нейтрального провода и Зеленый или неизолированный провод используется для защитного заземления. В некоторых случаях 1-й и цвета 2-й фазы (линии) находятся в инверсном положении по сравнению с NEC.

В Короче говоря, в Канаде практикуется цветовая кодировка охотничьей проводки.

Преимущественно 120В и 240В (есть второй горячий или фазный провод в 240В однофазная система переменного тока).

• КРАСНЫЙ или ЧЕРНЫЙ = Фаза, Горячая или Линия (в случае двух линий) «L1 или L2»
• White = Нейтральный «N»
• Зеленый , голый или Зеленый / Желтый = Земли. Переменный ток (обязательно)

  Цвета проводов, используемые для многофазных цепей 208 В

  • КРАСНЫЙ   = фаза 1 или линия 1, «L1»
  • Black = Фаза 2 или линия 2 «L2»
  • Blue = Фаза 3 или линия 3 «L3»
  • White или
  • White или
  • White или
  • или
  • или
  • . Серый = нейтральный «N»
  • зеленый , голый или Зеленый / Желтый = земля «PG»

  Три фазы AC (ISOLETED)

. для многофазных сетей 277 и 480 В в Канаде.

• ORANGE  = Phase 1 or Line 1 “L1”
• BROWN  = Phase 2 or Line 2 “L2”
•  YELLOW  = Phase 3  or Line 3 “L3”
•  WHITE   или Grey = Нейтральный «N»
• Green , голый или зеленый / Желтый = земля «PG»

IEC Wron Другие страны





Как упомянутых выше, большинство стран Европейского союза и Великобритании, Китая, России, Гонконга Конг, Сингапур, Украина, Беларусь, Казахстан, Израиль, Турция, Аргентина, Юг Африка, КСА (Саудовская Аравия), ОАЭ (Объединенные Арабские Эмираты) и Малайзия в соответствии с нормами проводки IEC «Международной электротехнической комиссии». Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия и Китай и другие страны использовали свои собственные «старые цветовые коды проводки», но теперь следуют IEC. коды проводов силовой цепи.

Великобритания и ЕС: IEC AC (однофазный и трехфазный) Wiring Color Codes

UK New (IEC) Wire Color Codes

Single Phase AC 230V

• BROWN  = Phase , Hot or Line, (L)
• BLUE   = Neutral (N)
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ   = Защитный провод заземления заземление» (PE)

Трехфазный переменный ток 415+ В

• Brown = Линия 1 или линия фазы 1, (L1)
• Black = Фаза 2 или Линия 2, (L2)
• Grey = Фаза 3 или линия 3, (L3)
• . СИНИЙ   = Нейтральный (N)
• ЗЕЛЕНЫЙ   /  ЖЕЛТЫЙ   = Защитный провод заземления заземление» (PE)

Старые цветовые коды проводки Великобритании

Ранее до марта 2004 г. в Великобритании использовались собственные цветовые коды проводки. Эти старые цветовые коды проводки все еще используются на субконтинентах, включая Индию, Пакистан, ОАЭ и ЮАР.

Single Phase AC 230V

• RED  = Phase , Hot or Line, (L)
• BLACK  = Neutral (N)
• GREEN   /   YELLOW    = Заземлитель «Защитный Земля »(PE)

Трехфазный AC 415+ V

• Красный = Фаза 1 или линия, (L1)
• Желтый = Фаза 2 или линия 2, (L2)
• BLUE FOWE = Фаза 3 или линия 3, (L3)
• Black = нейтральный (n)
• Зеленый / Желтый = Земный дирижер ‘Protective. earth” (PE)

China & Russia Wiring Color Codes







China PRC & Russia (Old) Wiring Color Codes

Single Phase AC

• ЖЕЛТЫЙ  = фаза, горячая или линейная, (L)
• НЕБЕСНО-ГОЛУБОЙ или ЧЕРНЫЙ = нейтральный (N)
• ЗЕЛЕНЫЙ / ЖЕЛТЫЙ Защитный заземление Земля »(PE)

Китай Трехфазный AC

• Желтый = Фаза 1 или линия, (L1)
• Green = Фаза 2 или линия 2, (L2)
• RED . = фаза 3 или линия 3, (L3)
• СВЕТЛО-СИНИЙ или ЧЕРНЫЙ = Нейтраль (N)
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ    9008 = Заземление6 «Защитное заземление» (PE)

Россия Новые цветовые коды проводки

Россия следовали тем же цветовым кодам проводки, что и в Китае, но они адаптировали IEC с небольшими изменениями, например, в трехфазной системе они могут использовать фиолетовый цвет. или серый цвет вместо серого в IEC. Поскольку все немного изменилось в Россия, так что надо следить за тестером, прежде чем идти в бардак.

Single Phase AC

• BROWN   = Phase , Hot or Line, (L)
• BLACK  = Neutral (N)
• GREEN   /   YELLOW   = Earth Дирижер «Защитная Земля» (PE)

Трехфазный AC

• Brown = Линия 1 или линия фазы 1, (L1)
• Black = Фаза 2 или линия 2, (L2)
• . СЕРЫЙ или Purple = Фаза 3 или линия 3, (L3)
• светло -голубой = нейтральная (n)
• Зеленый / Желтый. «Защитное заземление» (PE)

Цветовые коды проводки для Австралии и Новой Зеландии







1 Оба Австралийцы и киви используют одинаковые цветовые коды проводки для однофазных и трехфазные силовые цепи.

Однофазная AC

• RED или Brown = фаза, горячая или линия, (L)
• Черный или Sky Blue = нейтральный (N)
• Green или Green или Green или Green или Green или Green или Green .   / ЖЕЛТЫЙ   = Защитный провод заземления заземление» (PE)

Трехфазный переменный ток

• КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
•   БЕЛЫЙ  = Фаза 2 или Линия 2, (L2)
• СИНИЙ   = Фаза 3 или Линия 3, (L3)
ЧЕРНЫЙ
• или светло -голубой = нейтральный (n)
• зеленый или зеленый / желтый = Земный проводник «Protective Earth» (PE).

Япония Цвет проводки Коды

Как следует из названия, Япония всегда делает странные вещи. Сингл фазное питание составляет 100 В (линия к нейтрали), а трехфазное питание составляет 200 В (3 линии, Нет нейтрали). Для вау-реакции проверьте общие нейтральные цвета и цвета 3-й фазы. Они одинаковые, т.е. белые (прочитайте следующее примечание после трехфазного коды для объяснения).

Однофазный переменный ток

• ЧЕРНЫЙ или КРАСНЫЙ = Фаза, горячая или линия, (L)
• белый = нейтральный (n)
• Зеленый = Земный проводник «Защитная Земля» (PE)

Три фазы AC 9003

Три фазы 9003

. ЧЕРНЫЙ = Фаза 1 или Линия, (L1)

КРАСНЫЙ = Фаза 2 или Линия 2, (L2)

  БЕЛЫЙ  = Фаза 3 или Линия 3, (L3)

  БЕЛЫЙ  = Общая нейтраль (N) (используется только в двухпроводной системе)

ЗЕЛЕНЫЙ   = Заземляющий проводник «Защитное заземление» (PE) в случае трехфазного2

поставка, нет необходимости для нейтрального провода здесь, в Японии. Так что не паникуйте с «3-й линией» через три фазы и общий Нейтральный как Белый цвет.

Индия, Пакистан, ОАЭ, Саудовская Аравия и Южная Африка Цветовые коды проводки

Индия и Пакистан, включая другие страны субконтинента, такие как а также ОАЭ (Объединенные Арабские Эмираты), КСА (Королевство Саудовская Аравия) и Юг Африка AKA «Proteas» (теперь они адаптировали IEC) следуют старому цвету проводки Великобритании. коды, т.е. RYB (красный, желтый и синий для трех фаз) и красный и черный для Фаза и нейтраль соответственно.

Single Phase 230V AC

• RED   = Phase , Hot or Line, (L)
• BLACK  = Neutral (N)
•  YELLOW   /  GREEN   = Земный проводник «Защитная Земля» (PE)

Три фаза 415+ AC

• КРАСНЫЙ = Фаза 1 или линия, (L1)
• Желтый = Фаза 2 или линия 2, (L2) )
• СИНИЙ   = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ  = общая нейтраль (N) (используется в двухлинейной системе Только)
• Желтый / GREEN = Земный проводник «Защитная Земля» (PE)

модификации. Израиль соблюдает правила IEC, проводя местную практику. следующие

Single Phase 230V AC

• BROWN   = Phase , Hot or Line, (L)
• BLUE   = Neutral (N)
•  YELLOW   /  GREEN = Earth Conductor “Protective earth” (PE)

Three Phase 415+ AC

• BROWN  (Or L1 Marking Sleeve)  = Phase 1 or Line, (L1)
• BROWN  (ОРАНЖЕВАЯ ПОЛОСА)  (Или маркировочная втулка L2) = Фаза 2 или Строка 2, (L2) (или маркировочная втулка L2)
• КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА) (или маркировочная втулка L3) = этап 3 или линия 3, (L3)
• Blue = общий нейтральный (N)
• Желтый / Зеленый = Земный проводник «ПРОТКТАЯ ЗЕМЛЯ» (PE)

= Индоны. Однофазный источник переменного тока

• КРАСНЫЙ или ЧЕРНЫЙ = Фаза, горячая или линия, (L)
• Blue = нейтральный (N)
• Желтый / Green = Земля -проводник «Protective Earth» (PE)

= Земля «Protective Earth» (PE)

= Земля «Protective Earth» (PE)

= Земля «Protective Earth» (PE) 9000 2 = Земля «Protective Earth». Источник переменного тока

• КРАСНЫЙ   = Фаза 1 или Линия, (L1 или R)
• ЖЕЛТЫЙ    = Фаза 2 или Линия 2, (L2 или S)0087
• Черный = Фаза 3 или линия 3, (L3 или T)
• Blue = обычный нейтральный (N)
• Желтый / Green = Земля «Земная (PE)

Цветовые коды электрических проводов — NEC и IEC

We использовали Красный для Phase, Live or Hot , Черный для Нейтральный и Зеленый для Провод заземления/заземления на типичной однофазной электрической схеме. Вы можете использовать коды для конкретного региона или общепринятые правила в данной местности, т. е. IEC – Международный электротехнический Комиссия ( UK , EU и т. Д.) Или NEC (Национальный электрический код [ US & Канада ] См. Подробный пост около NEC & IEC Color Colde When;

NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC — NEC. США:

Однофаза 120 В:

• Черный = HOT или Линия ,
• White = нейтральная0086
• Зеленый  с Желтый полосатый или неизолированный проводник =  Земля/Земля или Защитный Земля «ПГ».

Single Phase 240V AC:

• Black  =  Hot 1  or  Line 1
• Red   =  Hot 2  or  Line 2
• White  =  Нейтральный
• Зеленый  с  Желтый Полосатый или неизолированный проводник = Земля/земля или Защитный Земля «ПГ».

Три Phase 208V & 240V AC (High Leg Delta):

• Blue   =  Hot 1  or  Line 1
• Orange   =  Hot 2  or  Line 2  (in середина)
• Черный = Hot 3 или Line 3
• Белый  =  Нейтраль
• Зеленый с Желтый Полосатый или неизолированный проводник = Заземление или Защитный Земля «ПГ».

Три Phase 277V & 480V AC:

• Yellow  =  Hot 1  or  Line 1
• Orange   =  Hot 2  or  Line 2  (in the middle)
• Brown  = Горячая линия 3 или линия 3
• Белый  = Нейтраль
• Зеленый  с Желтый Полосатый или неизолированный проводник = Земля/Земля
  85 Защитный 90 Земля «ПГ».

МЭК и Великобритания:

МЭК и UK:

Single Phase 230V AC:

• Brown  =  Phase  or  Line
• Blue  =  Neutral
• Зеленый или Зеленый с Желтой полосой = Земля/Заземление или Защитное заземление «PE».

Три Phase 400V:

• Brown   = Phase 1
• Black  = Phase 2
• Gray  = Phase 3
• Blue   = Neutral
• Green  or  Green с Желтый Полоса = Земля или Провод заземления в качестве защитного заземления (PE).

Для справки, вот СТАРЫЕ цветовые коды проводки Великобритании (до 2004 г.) , которые все еще применимы в других страны, т.е. Индия, Пакистан, ОАЭ, Саудовская Аравия и другие арабские страны.

400V Трехэтап

• Красный = Фаза 1
• Желтый = Фаза 2
• Синий = Фаза 3
• Black = ГВЕР
• .0084 Зеленый = Земля или заземляющий провод.

230 В, однофазный

• Красный = Фаза
• Черный  = Нейтраль
• 6 Зеленый .

Все, что вам нужно знать о цветовом коде электрических проводов

Ваша домашняя проводка является важной частью электрической системы дома, и если ваш дом был построен после 1960 года или если с тех пор проводка была обновлена, то, скорее всего, электрические провода соответствуют определенным цветовым стандартам. Хотя никогда не стоит начинать возиться с электрическими проводами для очевидных безопасность причин, хорошо иметь общее представление о коде электрических проводов.

Все провода в вашем доме, независимо от цветового кода электрических проводов, в какой-то момент потенциально могут проводить электричество. Поэтому очень важно относиться к каждому цвету с осторожностью. А еще лучше, подумайте о том, чтобы доверить все электромонтажные работы квалифицированным и лицензированным электрикам.

Жилые провода бывают разных цветов: от черного и белого до оголенной меди и более ярких вариантов, таких как зеленый, желтый или синий. Понимание того, что представляет собой каждый цвет, и назначение провода — это хорошо, даже если вы не занимаетесь рукоделием.

Когда речь идет о кабелях, нужно знать, что цвет оболочки зависит от их использования. Например, белая оболочка показывает, что внутри находятся провода 14-го калибра, тогда как желтая оболочка говорит о том, что это провода 12-го калибра. Если смотреть дальше, на цвета проводов, они зависят от предполагаемого назначения.

В соответствии с Национальным электротехническим кодексом (NEC) нейтральные проводники должны быть белого или серого цвета, а заземляющие провода должны быть зелеными или медными. Все остальные цвета являются более общими, принятыми в отрасли или стандартизированными правилами.

1. Черные провода

Черный — это стандартный цветовой код электрических проводов для проводов под напряжением. Они используются для передачи электроэнергии по всем типам цепей к вашим розеткам и выключателям. Часто они также используются для подключения выключателя к электрической нагрузке, что заставляет их переключать ноги в цепях.

Черные провода постоянно находятся под напряжением, и они очень распространены в стандартной жилой электропроводке. Вы увидите, что черные провода называются «горячими» во многих графических представлениях. Это означает, что они передают питание от вашего электрического щита к определенному месту назначения. Иногда для тех же целей допускаются белые провода, если они помечены изолентой, но обратное неверно. Таким образом, черный провод ни в коем случае нельзя использовать в качестве заземления или нейтрального провода или для каких-либо других целей в этом отношении.

2. Красные провода

Красные провода также горячие, и в цепях на 240 и 220 вольт они называются вторичными проводами под напряжением. Их также можно использовать в качестве переключателей в определенных цепях. Однако одним из наиболее полезных применений этого цветового кода электрических проводов является подключение проводных детекторов дыма к системе электропитания.

Вы также можете использовать красные провода для соединения детекторов дыма, чтобы при срабатывании одного из них остальные срабатывали одновременно. Красные провода можно соединить вместе, а также их можно соединить с черными проводами.

3. Синие и желтые электрические провода

Синие и желтые электрические провода иногда используются в качестве горячих проводов, но не для типичной проводки розеток. Обычно это провода под напряжением, протянутые через кабелепровод. Примером могут служить желтые провода, используемые в качестве ножек переключателя структурных светильников или потолочных вентиляторов. Их также можно использовать для розеток, соединенных с выключателями света.

Синие провода часто используются для 3-х или 4-х позиционных выключателей, таких как выключатели света вверху и внизу лестницы, управляющие одним и тем же светом. Очень редко в кабеле НМ можно встретить синие и желтые провода.

4. Белый и серый электрические провода

Белые и серые электрические провода являются нейтральными. В большинстве домохозяйств преобладает белый цвет, но вы также можете увидеть серые провода, которые выполняют ту же функцию. Они подключаются к нейтральной шине в главном электрическом щите, передавая питание обратно к нему, а не от панели к устройству. Белый и серый провода могут подключаться только к одному цвету или друг к другу.

Несмотря на то, что они называются нейтральными, по этим проводам может протекать определенный ток, что в основном происходит при несбалансированной нагрузке цепи. Это означает, что они все еще могут вас шокировать, поэтому с ними также следует обращаться с осторожностью. Также иногда их обматывают изолентой, что указывает на горячий провод, а не на нулевой.

5. Белые провода с красной/черной лентой

Как упоминалось выше, если белый провод имеет черную ленту или маркировку красного цвета, то это означает, что он используется в качестве горячего провода, а не нейтрального. Лента обычно оборачивается вокруг изоляции. Это происходит, когда, например, двухжильному кабелю требуется второй горячий провод для цепи или устройства на 240 вольт.

6. Зеленые провода

И последнее, но не менее важное: зеленые провода — это провода заземления, то есть они используются для заземления электрической цепи. Они проходят от клеммы заземления в розетке к шине заземления в электрощите. Как и в случае с белым цветом, зеленые провода могут подключаться только к одному и тому же цвету.

Если в цепи произойдет неисправность, зеленые провода могут оказаться под напряжением, так как они обеспечивают выход электричества в землю. Винты заземления на некоторых электрических устройствах также часто окрашиваются в зеленый цвет. Зеленые провода никогда не должны использоваться для каких-либо других целей, кроме заземления.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу по адресу: 310-800-2401

Имя *

Фамилия *

Электронная почта *

Project *

Тип 9229 * Project Project *

Тип * Project *

0003

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Подробная информация о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.
