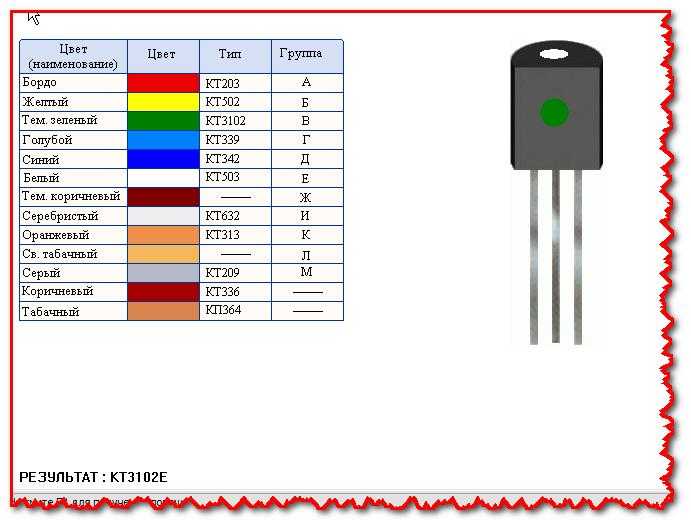

Motorola © Бета-кодирование

Motorola © использует два метода для обозначения постоянного тока. коэффициент усиления по току (бета) популярных силовых ВЧ-транзисторов; «Цветная точка» и «Буквенный код». (Примечание: некоторые транзисторы могут не иметь кода бета-тестирования.) Буквенный код Цветная точка Диапазон Ло Бета Б Коричневый 15-23 С Красный 20-32 Д Оранжевый 28-42 Е Желтый 38-52 Буквенный код Цветная точка Средний бета-диапазон Ф Зеленый 48-63 Г Синий 57-78 Н Фиолетовый 72-93 Буквенный код Цветная точка Высокий бета-диапазон я Черный-черный 87-108 Дж Коричнево-коричневый 100-125 К Красный-Красный 115-140 Л Оранжевый-оранжевый 130-155 Вообще говоря, коэффициент усиления РЧ-мощности (Pg) и максимальная выходная мощность насыщения (Po) будут выше с компонентами «High Beta», однако усилители будут иметь тенденцию быть менее «надежными» и могут потребовать дополнительной стабилизации.

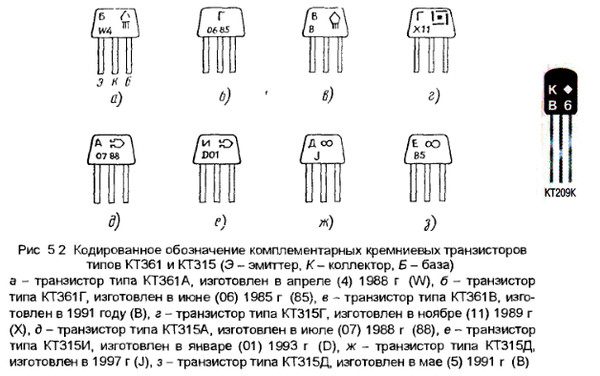

ST Micro Electronics Ссылка на бета-версию

Буквенный код   Дж 70-80 К 80-90 л 90-100 М 100-110 Н 110-120 О 120-150

Соответствие транзистору

Если усилительный каскад состоит из двух или более транзисторов, лучше всего иметь все устройства с одинаковым усилением и выходом, чтобы лучше выравнивать распределение мощности и постоянное напряжение. ток в каждом устройстве. Другие компании предлагают сопоставление только «бета-кодов» — вряд ли это сопоставление на самом деле. Компания RF Parts разработала программу испытаний, чтобы предоставить специалистам по обслуживанию высокочастотных силовых транзисторов премиум-класса , имеющих наилучшее качество и производительность. Сначала мы выбираем транзисторы с одинаковым «Номером партии» и «бета постоянного тока». (Здесь другие останавливаются и называют транзисторы согласованными.) Затем мы проверяем переходы BE, BC и CE каждого транзистора с помощью анализатора кривой, чтобы отделить переходы с «нежелательными» характеристиками. К дальнейшим испытаниям принимаются только транзисторы с низкой утечкой коллектор-база (Icbo). Наконец, эти выбранные «Премиум» детали помещаются в нашу тестовую оснастку для радиочастот по одной за раз. Контрольное измерение отмечается на каждой детали. Наш тест усиления мощности транзистора измеряется примерно на 50-60% от максимальной пиковой номинальной мощности. (Примечание: для разных транзисторов используются разные уровни мощности возбуждения, а номера тестов применимы только к конкретному номеру тестируемой детали.) Мы выбираем лучшие детали для согласованных наборов из 2, 4, 8, 16 и т. д. Число на внешней стороне конверта — это измерение мощности каждого транзистора, как обсуждалось выше. Использование выбранных нами деталей поможет обеспечить максимальную производительность и надежность многотранзисторных усилителей мощности. Примеры популярных транзисторов, выбранных для этих испытаний: MRF150, MRF422, MRF448, MRF454, MRF455, MRF492, SRF3662, SRF3749, SRF3775, 2SC2290, 2SC2879, 2SC2904, 2SC3133, SD1407, SD1446 и т. д.0008 Только RF Parts предлагает отборные транзисторы премиум-класса

Назад в раздел «Транзисторы»

2.6 Два вида транзисторов — Комплект SunFounder Thales для документации Raspberry Pi Pico 1.

представляет собой полупроводниковое устройство, которое управляет большим током с помощью малого тока. Его функция заключается в усилении слабых сигналов в сигналы большей амплитуды, а также может использоваться в качестве бесконтактного переключателя. Это основной компонент электронных схем.

Звучит немного сложно. Проще говоря, некоторые компоненты используют сильноточный ток (например, зуммер). Если питание подается напрямую от GPIO микроконтроллера, мощности может быть недостаточно или микроконтроллер может быть поврежден. Тогда транзистор сыграл здесь роль «дамбы». Транзистор получает слабый электрический сигнал от контакта GPIO для управления включением и выключением большого тока (от VCC до GND). Таким образом можно управлять сильноточными компонентами и защитить микроконтроллер.

Транзистор

Этот комплект оснащен двумя типами транзисторов, S8550 и S8050, первый — PNP, второй — NPN. Они очень похожи, и нам нужно тщательно проверить их этикетки. Когда сигнал высокого уровня проходит через NPN-транзистор, на него подается напряжение. Но для управления PNP требуется сигнал низкого уровня. Оба типа транзисторов часто используются для бесконтактных переключателей, как и в этом эксперименте.

Давайте используем светодиод и кнопку, чтобы понять, как использовать транзистор!

Электропроводка

Поместите сторону с этикеткой к нам, а контакты вниз. Выводы слева направо — это эмиттер (e), база (b) и коллектор (c).

Примечание

• База представляет собой устройство управления воротами для более крупного источника электропитания.

• В NPN-транзисторе коллектор представляет собой более крупный источник электропитания, а эмиттер — его выход, в PNP-транзисторе все наоборот.

1. Способ подключения транзистора NPN (S8050).

   1. Подключите 3V3 и GND Pico к шине питания макетной платы.

   2. Подсоедините вывод анода светодиода к положительной шине питания через резистор 220 Ом.

   3. Соедините вывод катода светодиода с выводом коллектора транзистора.

   4. Подсоедините вывод базы транзистора к контакту GP15 через резистор 1 кОм.

   5. Подсоедините вывод эмиттера транзистора к отрицательной шине питания.

   6. Подключите одну сторону кнопки к контакту GP14 и с помощью резистора 10 кОм соедините ту же сторону и отрицательную шину питания. Другая сторона к положительной силовой шине.

Примечание

• Цветное кольцо резистора 220 Ом: красное, красное, черное, черное и коричневое.

• Цветное кольцо резистора 1 кОм: коричневый, черный, черный, коричневый и коричневый.

• Цветное кольцо резистора 10 кОм: коричневый, черный, черный, красный и коричневый.

1. Способ подключения транзистора PNP(S8550).

   1. Подключите 3V3 и GND Pico к шине питания макетной платы.

   2. Подсоедините вывод анода светодиода к положительной шине питания через резистор 220 Ом.

   3. Соедините вывод катода светодиода с выводом эмиттера транзистора.

   4. Подсоедините вывод базы транзистора к контакту GP15 через резистор 1 кОм.

   5. Подсоедините вывод коллектора транзистора к отрицательной шине питания.

   6. Подключите одну сторону кнопки к контакту GP14 и с помощью резистора 10 кОм соедините ту же сторону и отрицательную шину питания. Другая сторона к положительной силовой шине.

Код

С помощью одного и того же кода можно управлять двумя типами транзисторов. Когда мы нажимаем кнопку, Пико посылает на транзистор сигнал высокого уровня; когда мы отпустим его, он отправит сигнал низкого уровня. Мы видим, что в двух цепях произошли диаметрально противоположные явления.
