Корпус диодов Д231, Д232, Д233, Д234Описание
Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются
в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода с комплектующими деталями не более 18 г.
При креплении диодов усилие затяжки должно быть не более 196 Н·м (0,2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), что может привести к нарушению целостности стеклянного изолятора. Размеры радиатора
(теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2Uпр,ср· Iпр,ср.
При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10…15 кОм на каждые 100 В амплитуды обратного напряжения.
Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
Аналог | Д232 | 10А400 | ||
Д232А | 10А400 | |||
Д232Б | 1N1069 | |||
Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | Д232 | 400 | В |
Д232А | 400 | |||
Д232Б | 400 | |||
Максимальный постоянный прямой ток.![]() |
Iпp max, Iпp ср max, I*пp и max | Д232 | 10 | А |
Д232А | 10 | |||
Д232Б | 5 | |||
Максимальная рабочая частота диода | fд max | Д232 | 1.1 | кГц |
Д232А | 1.1 | |||
Д232Б | 1.1 | |||
Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | 1 (10 А) | В | |
Д232А | 1 (10 А) | |||
Д232Б | 1.5 (5 А) | |||
Постоянный обратный ток | Iобр не более (при Uобр, В) | Д232 | 3000 (400) | мкА |
Д232А | 3000 (400) | |||
Д232Б | 3000 (400) | |||
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | Д232 | — | мкс |
Д232А | — | |||
Д232Б | — | |||
Общая емкость | Сд (при Uобр, В) | Д232 | — | пФ |
Д232А | — | |||
Д232Б | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

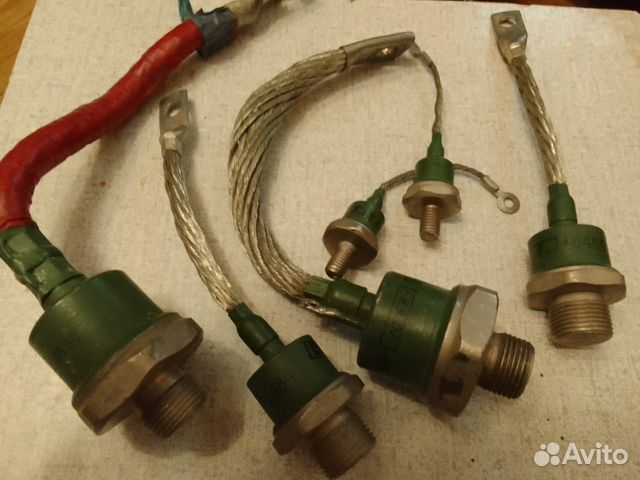

Д 232-63
Описание Д 232-63
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 1,5 кГц.
Выпускаются в металлостеклянном корпусе с жестким выводом.
У диодов прямой полярности анодом является корпус, обратной полярности — жесткий вывод.
Средний прямой ток — 63 А
Повторяющееся импульсное обратное напряжение — 1000 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Масса диода не более 27 г.
Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2.
Тип корпуса: SD3.
Рекомендуемый охладитель: О131, О231, О331.
Технические условия: ТУ16-2006 ИЕАЛ.432310.041ТУ.
Структура условного обозначения:
Д232-63-10
Д — диод выпрямительный;
2 — порядковый номер модификации конструкции;
3 — обозначение диаметра корпуса диода;
2 — обозначение конструктивного исполнения корпуса диода;
63 — максимально допустимый средний ток в открытом состоянии, А;
10 — класс по обратному повторяющемуся напряжению.
Технические характеристики Д 232-63 :
Наименование диода | Предельные эксплуатационные параметры диодов | Значения электрических характеристик диодов | Tj | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | i2t | rT | trr | Qrr | Rthjc | ||
А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C | |
Д232-63-1 | 63 | 100 | 116 | 80 | 75 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-2 | 63 | 200 | 232 | 160 | 150 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-3 | 63 | 300 | 348 | 240 | 225 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-4 | 63 | 400 | 464 | 320 | 300 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-5 | 63 | 500 | 580 | 400 | 375 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-6 | 63 | 600 | 696 | 480 | 450 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-7 | 63 | 700 | 812 | 560 | 525 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-8 | 63 | 800 | 928 | 640 | 600 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-9 | 63 | 900 | 1044 | 720 | 675 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-10 | 63 | 1000 | 1160 | 800 | 750 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-11 | 63 | 1100 | 1276 | 880 | 825 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-12 | 63 | 1200 | 1392 | 960 | 900 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-13 | 63 | 1300 | 1508 | 1040 | 975 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-14 | 63 | 1400 | 1624 | 1120 | 1050 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-15 | 63 | 1500 | 1740 | 1200 | 1125 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Д232-63-16 | 63 | 1600 | 1856 | 1280 | 1200 | 98,0 | 1,4 | 6,0 | 1,35 | 0,82 | 9,8 | 2,85 | — | 235 | 0,5 | -60…+190 |
Условные обозначения электрических параметров силовых диодов:
• IF(AV) — Максимально допустимый средний прямой ток.
• URRM — Повторяющееся импульсное обратное напряжение.
• URWM — Импульсное рабочее обратное напряжение.
• UR — Постоянное обратное напряжение.
• IFRMS — Максимально допустимый действующий прямой ток.
• IFSM — Ударный прямой ток.
• IRRM — Повторяющийся импульсный обратный ток.
• UFM — Импульсное прямое напряжение.
• UTO — Пороговое напряжение диода.
• i2t — Защитный показатель.
• rT — Динамическое сопротивление.
• trr — Время обратного восстановления.
• Qrr — Заряд обратного восстановления.
• Rthjc — Тепловое сопротивление переход-корпус диода.
• Tj — Температура перехода диода.
