Д242Б характеристики. Диод выпрямительный Д242: характеристики, применение и аналоги

Каковы основные параметры и характеристики диода Д242. Для каких целей используется этот выпрямительный диод средней мощности. Какие существуют аналоги диода Д242. Как правильно выбрать и применить диод Д242 в электронных схемах.

Основные характеристики диода Д242

Диод Д242 относится к категории выпрямительных диодов средней мощности. Он предназначен для преобразования переменного напряжения в постоянное в различных электронных устройствах. Рассмотрим основные параметры и характеристики данного диода:

• Максимальное постоянное обратное напряжение: 100 В
• Максимальный постоянный прямой ток:
  • Д242 — 10 А
  • Д242А — 10 А
  • Д242Б — 5 А
• Максимальная рабочая частота: 1,1 кГц
• Постоянное прямое напряжение:
  • Д242 — не более 1,25 В при токе 10 А
  • Д242А — не более 1 В при токе 10 А
  • Д242Б — не более 1,5 В при токе 5 А
• Постоянный обратный ток: не более 3000 мкА при напряжении 100 В

Как видно из характеристик, диод Д242 способен выпрямлять токи до 10 А при обратном напряжении до 100 В. Это позволяет применять его в источниках питания средней мощности.

Области применения диода Д242

Диод Д242 нашел широкое применение в различных электронных устройствах и схемах, где требуется выпрямление переменного тока средней мощности. Основные области использования данного диода включают:

• Источники вторичного электропитания
• Зарядные устройства для аккумуляторов
• Сварочные аппараты
• Выпрямительные блоки в промышленном оборудовании
• Блоки питания радиоэлектронной аппаратуры
• Выпрямители в системах автоматики и телемеханики

Благодаря своим характеристикам, диод Д242 хорошо подходит для создания одно- и двухполупериодных выпрямителей, а также мостовых схем выпрямления. При этом он способен работать на частотах до 1,1 кГц, что позволяет использовать его не только в низкочастотных, но и в высокочастотных источниках питания.

Конструктивные особенности диода Д242

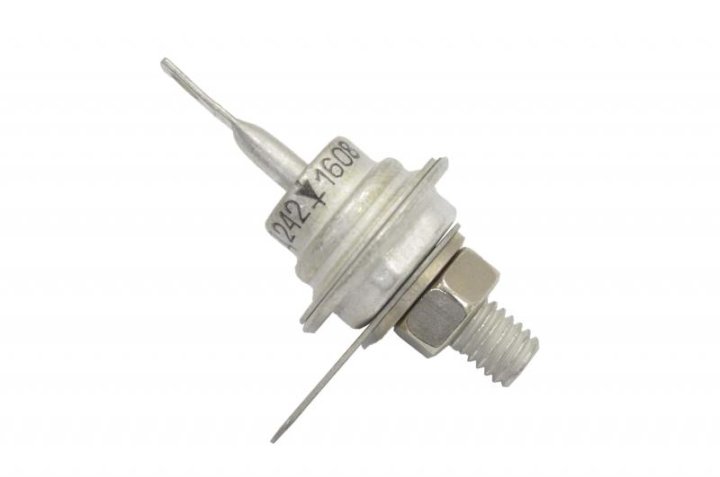

Диод Д242 выпускается в металлостеклянном корпусе с жесткими выводами. Такая конструкция обеспечивает хороший отвод тепла и надежную работу диода. Рассмотрим основные конструктивные особенности:

• Корпус: металлостеклянный
• Тип выводов: жесткие
• Масса диода с комплектующими: не более 18 г
• Маркировка: тип диода и схема соединения электродов с выводами наносятся на корпус

При монтаже диода Д242 необходимо соблюдать следующие правила:

• Усилие затяжки при креплении не должно превышать 1,96 Н·м (0,2 кгс·м)
• Нельзя прилагать к изолированному выводу усилие более 9,8 Н (1 кгс), чтобы не повредить стеклянный изолятор
• Размеры радиатора рассчитываются исходя из того, что диод является точечным источником тепла мощностью 2Uпр.срIпр.ср

Правильный монтаж и соблюдение тепловых режимов позволяют обеспечить надежную и долговечную работу диода Д242 в различных электронных устройствах.

Аналоги диода Д242

При проектировании электронных устройств часто возникает необходимость в подборе аналогов для замены диода Д242. Рассмотрим некоторые отечественные и зарубежные аналоги данного диода:

• Отечественные аналоги:
  • Д243 — близкий по характеристикам диод с максимальным обратным напряжением 200 В
  • Д244 — аналог с меньшим максимальным прямым током (5 А)
  • Д245 — диод с увеличенным максимальным обратным напряжением (400 В)
• Зарубежные аналоги:
  • 1N1190 — американский аналог с близкими характеристиками
  • BY255 — европейский диод со схожими параметрами
  • 1N3881 — диод производства США с максимальным прямым током 6 А

При выборе аналога важно учитывать не только основные электрические параметры, но и конструктивные особенности, такие как тип корпуса и схема расположения выводов. Это позволит обеспечить полную взаимозаменяемость диодов в существующих устройствах.

Особенности применения диода Д242 в выпрямительных схемах

Диод Д242 широко используется в различных выпрямительных схемах для преобразования переменного тока в постоянный. Рассмотрим некоторые особенности его применения:

Однополупериодный выпрямитель

В простейшей схеме однополупериодного выпрямителя диод Д242 пропускает только одну полуволну переменного напряжения. Такая схема отличается простотой, но имеет низкий КПД и высокий уровень пульсаций выпрямленного напряжения.

Двухполупериодный выпрямитель

При использовании диода Д242 в мостовой схеме двухполупериодного выпрямителя достигается более высокий КПД и меньший уровень пульсаций. Для этой схемы потребуется четыре диода Д242.

Трехфазный выпрямитель

В трехфазных выпрямителях диоды Д242 могут применяться в различных конфигурациях, например, в схеме с нулевой точкой или в мостовой схеме Ларионова. Эти схемы обеспечивают высокое качество выпрямленного напряжения и эффективно используются в промышленных установках.

При проектировании выпрямительных схем с использованием диода Д242 необходимо учитывать следующие рекомендации:

• Обеспечить достаточное охлаждение диодов, особенно при работе с большими токами
• Использовать сглаживающие фильтры для уменьшения пульсаций выпрямленного напряжения
• При последовательном соединении диодов рекомендуется шунтировать каждый диод резистором сопротивлением 10-15 кОм на каждые 100 В амплитуды обратного напряжения
• Учитывать падение напряжения на диоде при расчете выходного напряжения выпрямителя

Правильное применение диода Д242 в выпрямительных схемах позволяет создавать эффективные и надежные источники питания для различных электронных устройств.

Проверка работоспособности диода Д242

Для обеспечения надежной работы электронных устройств важно уметь проверять работоспособность используемых компонентов, в том числе диода Д242. Рассмотрим основные методы проверки:

Проверка мультиметром

Простейший способ проверки диода Д242 — использование мультиметра в режиме прозвонки диодов. Алгоритм проверки следующий:

1. Установите мультиметр в режим проверки диодов
2. Подключите красный щуп к аноду диода, а черный — к катоду
3. Исправный диод должен показать падение напряжения около 0,6-0,7 В
4. При обратном подключении щупов исправный диод не должен проводить ток

Если результаты измерений существенно отличаются от указанных, диод может быть неисправен.

Проверка в реальной схеме

Для более точной оценки работоспособности диода Д242 можно провести его проверку в реальной выпрямительной схеме. Для этого:

• Соберите простую схему однополупериодного выпрямителя с использованием проверяемого диода
• Подайте на вход схемы переменное напряжение, соответствующее рабочим параметрам диода
• Измерьте выходное напряжение осциллографом или мультиметром
• Сравните полученные результаты с ожидаемыми значениями для исправного диода

Такая проверка позволяет оценить работу диода в условиях, близких к реальным, и выявить возможные отклонения в его характеристиках.

Заключение

Диод Д242 является надежным и эффективным компонентом для создания выпрямительных схем средней мощности. Его широкое применение в различных электронных устройствах обусловлено хорошими электрическими характеристиками и надежной конструкцией. При правильном выборе и соблюдении рекомендаций по применению, диод Д242 обеспечивает стабильную работу в источниках питания, зарядных устройствах и другой электронной аппаратуре.

Знание особенностей, характеристик и методов проверки диода Д242 позволяет разработчикам и инженерам создавать качественные и надежные электронные устройства. При необходимости замены всегда можно подобрать подходящий аналог, учитывая основные параметры и конструктивные особенности диода.

Диод Д242 — DataSheet

Перейти к содержимому

Корпус диода Д242



Описание

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются
в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода с комплектующими деталями не более 18 г.

Пои креплении диодов усилие затяжки должно быть не более 1,96 Н·м (0,2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), так как это может привести к нарушению целостности стеклянного изолятора.

Размеры радиатора (теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2U_пр.срI_пр.ср.

При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10… 15 кОм на каждые 100 В амплитуды обратного напряжения.



Характеристики диода Д242

Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Аналог		Д242	1N2248
Максимальное постоянное обратное напряжение.	Uo6p max, Uo6p и max	Д242	100	В
		Д242А	100
		Д242Б	100
Максимальный постоянный прямой ток.	Iпp max, Iпp ср max, I*пp и max	Д242	10	А
		Д242А	10
		Д242Б	5
Максимальная рабочая частота диода	fд max	Д242	1. 1	кГц
		Д242А	1.1
		Д242Б	1.1
Постоянное прямое напряжение	Uпр не более (при Iпр, мА)	Д242	1.25 (10 А)	В
		Д242А	1 (10 А)
		Д242Б	1.5 (5 А)
Постоянный обратный ток	Iобр не более (при Uобр, В)	Д242	3000 (100)	мкА
		Д242А	3000 (100)
		Д242Б	3000 (100)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	tвос, обр	Д242	—	мкс
		Д242А	—
		Д242Б	—
Общая емкость	Сд (при Uобр, В)	Д242	—	пФ
		Д242А	—
		Д242Б	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.



Зависимость допустимого прямого тока от температуры

Зависимость среднего прямого тока от частоты

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Задание №2

Задача 1, варианты 1—10. Двухполупериодный вы­прямитель должен питать потребитель постоянным то­ком. Мощность потребителя Р_d, Вт, при напряжении U_d, В. Следует выбрать один из трех типов полупроводниковых диодов, параметры которых приведены, в таблице 11, для схемы выпрямителя и пояснить, на основании чего сделан выбор. Начертить схему выпрямителя. Данные для своего варианта взять из таблицы 1.

Таблица 1

Номер варианта	Тип диода	Pd, Вт	Ud, В	Номер варианта	Тип диода	Pd, Вт	Ud, В
1	Д244Б Д214 Д243Б	150	20	6	Д243А Д226 Д231Б	400	80
2	Д218 Д221 Д214А	30	50	7	Д224А Д242 Д303	200	30
3	Д302 Д205 Д244Б	60	40	8	КД202Н Д243 Д214А	300	60
4	Д242 Д222 Д215Б	150	50	9	Д224 Д214Б Д302	70	20
5	Д7Г Д217 Д242Б	20	150	10	Д215А Д231 Д234Б	800	120

Задача 2, варианты 11—20. Составить схему двухполупериодного выпрямителя, использовав стандартные диоды, параметры которых приведены в таблице 11. Опре­делить допустимую мощность потребителя, если вели­чина выпрямленного напряжения U_d, В. Данные для своего варианта взять из таблицы 2.

Таблица 2

Номер варианта	Тип диода	Ud, В
11	Д233Б	150
12	Д214Б	50
13	Д244А	30
14	Д205	100
15	Д215	120
16	Д218	300
17	Д7Г	80
18	Д244А	20
19	Д226	200
20	Д222	160

Задача 3, варианты 21—30. Трехфазный выпрями­тель, собранный на трех диодах, должен питать потре­битель постоянным током. Мощность потребителя Р_d, Вт, при напряжении U_d, В. Следует выбрать один из трех типов полупроводниковых диодов, параметры которых приведены в таблице 11, для схемы выпрямителя и пояс­нить, на основании чего сделан выбор. Начертить схему выпрямителя. Данные для своего варианта взять из таблицы 3.

Таблица 3

Номер варианта	Тип диода	Pd, Вт	Ud, В	Номер варианта	Тип диода	Pd, Вт	Ud, В
21	Д305 Д302 Д222	100	40	26	Д224 Д207 Д214Б	90	30
22	Д243А Д233Б Д217	600	200	27	Д215А Д234Б Д218	100	400
23	КД202А Д215Б Д205	150	150	28	Д244А Д7Г Д210	60	80
24	Д231Б Д242А Д221	400	80	29	Д232 КД202Н Д222	900	150
25	Д242 Д226А Д224А	500	20	30	Д304 Д244 Д226	200	40

Задача 4, варианты 31—40. Составить схему двухполупериодного выпрямителя, использовав стандартные диоды, параметры которых приведены в таблице 11. Мощ­ность потребителя Р_d, Вт, с напряжением питания U_d, В. Пояснить порядок составления схемы для диодов с дан­ными параметрами. Данные для своего варианта взять из таблицы 4.

Таблица 4

Номер варианта	Тип диода	Pd, Вт	Ud, В
31	Д209	30	100
32	Д305	150	20
33	Д232	1000	200
34	КД202А	120	15
35	Д226А	80	150
36	Д207	20	60
37	Д242Б	180	30
38	Д222	240	180
39	Д303	400	80
40	Д214А	800	50

Задача 5, варианты 41—50. Составить схему мосто­вого выпрямителя, использовав стандартные диоды, па­раметры которых приведены в таблице 11. Мощность по­требителя Р_d, Вт, с напряжением литания U_d, В. Пояс­нить порядок составления схемы для диодов с данными параметрами. Данные для своего варианта взять из таблицы 5.

Таблица 5

Номер варианта	Тип диода	Pd, Вт	Ud, В
41	Д7Г	80	100
42	Д224	200	50
43	Д217	150	500
44	Д305	300	20
45	Д214А	600	80
46	Д207	30	100
47	Д302	250	150
48	Д215А	3000	200
49	Д221	250	200
50	Д233Б	2500	400

Задача 6, варианты 51—60. Однополупериодный вы­прямитель должен питать потребитель постоянным током. Мощность потребителя P_d, Вт, при напряжении U_d, В. Следует выбрать один из трех типов полупроводни­ковых диодов, параметры которых приведены в таблице 11, для схемы выпрямителя и пояснить, на основании чего сделан выбор. Начертить схему выпрямителя. Данные для своего варианта взять из таблицы 6.

Таблица 6

Номер варианта	Тип диода	Pd, Вт	Ud, В	Номер варианта	Тип диода	Pd, Вт	Ud, В
51	Д242Б Д244А Д221	50	10	56	Д211 Д226А Д304	30	20
52	Д209 Д303 Д7Г	100	40	57	Д217 Д222 Д243Б	20	250
53	Д224Б Д302 Д205	200	80	58	Д231 Д232Б КД202Н	500	80
54	Д214 КД202Н Д215Б	70	100	59	Д244 Д214Б Д302	40	60
55	Д243 Д214А Д226	150	50	60	Д210 Д221 Д242	30	120

Задача 7, варианты 61—70. Мостовой выпрямитель должен питать потребитель постоянным током. Мощ­ность потребителя Р_d, Вт, при напряжении U_d, В. Сле­дует выбрать один из трех типов полупроводниковых диодов, параметры которых приведены в таблице 11, для схемы выпрямителя и пояснить, на основании чего сде­лан выбор. Начертить схему выпрямителя. Данные для своего варианта взять из таблицы 7.

Таблица 7

Номер варианта	Тип диода	Pd, Вт	Ud, В	Номер варианта	Тип диода	Pd, Вт	Ud, В
61	Д214 Д215Б Д224А	300	40	66	Д218 Д222 Д232Б	150	300
62	Д205 Д217 Д302	100	150	67	Д221 Д214Б Д244	100	40
63	Д243А Д211 Д302	40	250	68	Д7Г Д209 Д304	50	100
64	Д214А Д243 КД202Н	500	100	69	Д242Б Д224 Д226	120	20
65	Д303 Д243Б Д224	150	20	70	Д215 Д242А Д210	700	50

Задача 8, варианты 71—80. Составить схему мосто­вого выпрямителя, использовав стандартные диоды, па­раметры которых приведены в таблице 11. Определить до­пустимую мощность потребителя, если величина вы­прямленного напряжения U_d, В. Данные для своего ва­рианта взять, из таблицы 8.

Таблица 8

Номер варианта	Тип диода	Ud, В
71	Д232	300
72	Д215	100
73	Д233Б	200
74	Д7Г	200
75	Д211	300
76	Д214А	80
77	Д244Б	50
78	Д215Б	110
79	Д242Б	50
80	Д224	40

Задача 9, варианты 81—90. Составить схему однополупериодного выпрямителя, использовав стандартные диоды, параметры которых приведены в таблице 11. Мощ­ность потребителя Р_d, Вт, с напряжением питания U_d,. В. Пояснить порядок составления схемы для диодов с дан­ными параметрами. Данные для своего варианта взять из таблицы 9

Таблица 9

Номер варианта	Тип диода	Pd, Вт	Ud, В
81	Д233	1500	200
82	Д209	20	100
83	Д244А	200	30
84	Д226А	30	150
85	Д231	1000	120
86	Д217	40	250
87	Д215Б	150	50
88	Д305	100	50
89	Д232Б	800	100
90	Д205	60	100

Задача 10, варианты 91—100. Составить схему трех­фазного выпрямителя на трех диодах, использовав стан­дартные диоды, параметры которых приведены в таблице 11. Мощность потребителя Р_d, Вт, с напряжением питания U_d, В. Пояснить порядок составления схемы для диодов с данными параметрами. Данные для своего варианта взять из таблицы 10.

Таблица 10

Номер варианта	Тип диода	Pd, Вт	Ud, В
91	Д210	60	300
92	Д303	300	100
93	Д214Б	400	40
94	Д242	800	80
95	Д244	500	50
96	Д205	300	300
97	Д224А	600	40
98	Д222	400	200
99	Д218	200	400
100	Д243Б	600	150

Таблица 11

Тип диода	Iдоп, А	Uобр, В	Тип диода	Iдоп, А	Uобр, В
Д7Г	0,3	200	Д217	0,1	800
Д205	0,4	400	Д218	0,1	1000
Д207	0,1	200	Д221	0,4	400
Д209	0,1	400	Д222	0,4	600
Д210	0,1	500	Д224	5	50
Д211	0,1	600	Д224А	10	50
Д214	5	100	Д224Б	2	50
Д214А	10	100	Д226	0,3	400
Д214Б	2	100	Д226А	0,3	300
Д215	5	200	Д231	10	300
Д215А	10	200	Д231Б	5	300
Д215Б	2	200	Д232	10	400
Д232Б	5	400	Д244	5	50
Д233	10	500	Д244А	10	50
Д233Б	5	500	Д244Б	2	50
Д234Б	5	600	Д302	1	200
Д242	5	100	Д303	3	150
Д242А	10	100	Д304	3	100
Д242Б	2	100	Д305	6	50
Д243	5	200	КД202А	3	50
Д243А	10	200	КД202Н	1	500
Д243Б	2	200

Серия D242 — цифровой видеорегистратор 1080p с функцией Smart Motion Detection

Номера моделей: Серия D242, D24281B-2NA6S, LBV2531U-C4B, LBV2531U-C2B, MCBL-60BNC5PK4B, MCBL-60BNC5PK2B, ACCPWR12V2Ah5B

Дата продажи: 2021 – настоящее время

Записывайте HD-видео 1080p и настраивайте безопасность с помощью этого инновационного цифрового видеорегистратора (DVR) от Lorex. Благодаря поддержке Smart Motion Detection и Active Deterrence этот цифровой видеорегистратор поможет вам быть в курсе событий и обеспечить безопасность вашей собственности. Он также идеально впишется в ваш «умный дом» благодаря совместимости с «умным домом» и распознаванию голоса, что дает вам доступ без помощи рук, чтобы сделать мониторинг еще более удобным. Локальный жесткий диск класса безопасности также защищает вашу конфиденциальность, сохраняя ваши данные в безопасности с вами и вне любых дорогостоящих облачных служб хранения.

Руководства / файлы для загрузки

Вспомогательные статьи

Вспомогательные статьи

Фильтр

Цифровые видеорегистраторы серии D: аудиозапись

Описывает, как настроить запись звука

Конфигурация и настройка

Цифровые видеорегистраторы серии D: резервное копирование видеозаписей

Конфигурация и настройка

Цифровые видеорегистраторы серии D: изменение выходного разрешения рекордера

Конфигурация и настройка

Цифровые видеорегистраторы серии D: Настройка перезаписи жесткого диска

Конфигурация и настройка

Цифровые видеорегистраторы серии D: настройка качества записи

Конфигурация и настройка

Цифровые видеорегистраторы серии D: настройка интеллектуального обнаружения движения

Конфигурация и настройка

Цифровые видеорегистраторы серии D: Воспроизведение записанного видео

Конфигурация и настройка

Цифровые видеорегистраторы серии D: настройка расписания записи

Конфигурация и настройка

Цифровые видеорегистраторы серии D: Настройка оповещений по электронной почте

Конфигурация и настройка

Цифровые видеорегистраторы серии D: Интеллектуальный поиск

Конфигурация и настройка

Серия D242 — цифровой видеорегистратор 1080p с функцией Smart Motion Detection: Настройка живого видео

В этой статье представлен обзор функции просмотра в реальном времени цифрового видеорегистратора 1080p с интеллектуальным обнаружением движения (серия D242) с помощью приложения Lorex Home.

Лорекс Хоум

Серия D242 — цифровой видеорегистратор 1080p с функцией Smart Motion Detection: подключение к приложению Lorex Home

Вы можете подключить диктофон к приложению Lorex Home для удаленного доступа.

Лорекс Хоум

Серия D242 — цифровой видеорегистратор 1080p с функцией Smart Motion Detection: ручная запись и моментальные снимки

Вы можете просматривать, управлять и обмениваться видеозаписями и снимками. По умолчанию отображаются записи, сделанные вручную.

Лорекс Хоум

DVR / NVR — как воспроизводить записанные видео на компьютере

Вы можете загружать записанные видео с вашего DVR или NVR на флэш-накопитель USB и воспроизводить их на своем компьютере. В зависимости от формата файла вашего видео вам понадобится Lorex Player или VL

Конфигурация и настройка

Техническая поддержка — часто задаваемые вопросы

Мы составили эти часто задаваемые вопросы (FAQ), чтобы предоставить вам быстрое и простое решение технических проблем, связанных с вашим продуктом Lorex.

Подставка Лорекс

Руководства / файлы для загрузки

Руководство — Цифровой видеорегистратор серии D242 1080p с функцией Smart Motion Detection — английский язык

RU Скачать

Руководство — Цифровой видеорегистратор серии D242 1080p с функцией Smart Motion Detection — французский

Франция Скачать

Руководство — Цифровой видеорегистратор серии D242 1080p с функцией Smart Motion Detection — испанский

ЕС Скачать

Технические характеристики продукта — DVR Series 1080p Security DVR — английский язык

RU Скачать

Руководство по быстрой установке — Видеорегистратор D242 серии 1080p Security — EN/FR/ES

RU Скачать

Обзор камеры Lorex [2022] | Security.

org

Последнее обновление: 2 месяца назад

Последний выпуск Lorex представляет собой прожекторную камеру 4K, оснащенную Smart Security Lighting, а также Wi-Fi 6 для более быстрой передачи видео и аудио. Новая камера под названием Lorex 4K Indoor/Outdoor Wi-Fi Security Camera продается по цене 229,99 долларов США и поставляется с картой microSD на 32 ГБ для локального хранения видео.

Обладая надежными камерами видеонаблюдения, компания Lorex — это бренд, которому предприятия по всей стране доверяют защиту своих учреждений, но знаете ли вы, что такие же надежные камеры видеонаблюдения могут быть у вас дома?

Камеры Lorex для жилых домов обладают той же прочностью, что и камеры, которые вы видите в коммерческих учреждениях, но они также оснащены функциями, полезными для домашней безопасности. Они также вполне доступны по цене. Уличная камера 4K Ultra HD, которую мы тестировали, стоила нам всего 120 долларов, что является типичной ценой для уличной камеры начального уровня, но отличной ценой для камеры с качеством видео 4K.

Но подходят ли камеры Lorex для жилых помещений? Мы попробовали уличную камеру Lorex 4K и вот что мы увидели.

Камера Lorex

Возможности облачного хранилища Lorex

Бесплатное облачное хранилище	10 ГБ
Тип записи	Запись по движению
Дополнительные функции бесплатного плана	3 RapidRecaps в месяц
Месячный план Lorex Cloud Premium	3,49 $
Годовой план Lorex Cloud Premium	34,99 $

Рейтинг редактора

Общий рейтинг

• Исключительное качество видео до 4K
• Коммерческое качество и конструкция
• Несколько пользовательских опций записи

Наш обзор видео

Конечно, писать о видео и звуке камеры не стоит. По этой причине мы сделали видеообзор системы камер Lorex 4K, демонстрируя ее видеоизображение в течение дня и ночи, а также ее аудио, интеграцию с интеллектуальной платформой и многое другое.

Проверьте еще одну систему камер от Lorex; этот снимает в 2К вместо 4К.

Начало нашего процесса

Когда дело доходит до домашней безопасности, нам нравится иметь варианты, но когда мы проверили Lorex, мы были немного ошеломлены количеством доступных вариантов — их были тысячи! Мы подумали, что вы можете чувствовать то же самое, поэтому, прежде чем исследовать Lorex, мы рекомендуем ознакомиться с камерами видеонаблюдения в целом. Например, вы должны знать разницу между беспроводными, беспроводными и IP-камерами. Наше руководство по камерам видеонаблюдения — хорошее место для начала.

К счастью для нас, у нас большой опыт работы с камерами видеонаблюдения, поэтому, как только мы выяснили, какой тип камеры мы хотим протестировать, мы смогли отфильтровать варианты Lorex. В конце концов, мы решили использовать 8-канальную систему видеонаблюдения Lorex 4K Ultra HD. Он предлагался по выгодной цене, поэтому мы, не теряя времени, купили его.

Процесс оформления заказа прошел гладко, товар был отправлен на следующий день. Посылка прибыла примерно через неделю, и в ней было:

• Жесткий диск емкостью 1 ТБ
• Четыре камеры 4K
• Четыре кабеля BNC длиной 60 футов
• Четыре монтажных комплекта
• Пять адаптеров питания
• Один кабель Ethernet
• Один кабель HDMI
• Одна мышь
• Одна защитная наклейка
• Одно краткое руководство.

Мы распаковали и протестировали его, и вот что мы подумали о функциях системы.

Камера Lorex – установленная

Хранилище с жестким диском емкостью 1 ТБ

Один из главных вопросов при покупке камеры слежения — куда будут поступать все отснятые материалы. Как правило, вам нужно будет платить ежемесячную плату за хранение видео в облаке, если только нет слота для карты microSD, в который вы можете вставить карту microSD для локального хранения.

Тестируемая нами система Lorex использует более традиционный подход. Он поставлялся с цифровым видеомагнитофоном (DVR) с жестким диском емкостью 1 ТБ. С таким большим объемом памяти мы могли бы хранить около 500 часов видео или около 20 дней непрерывной записи. Конечно, это пространство для хранения будет общим для ваших камер, поэтому выделение для каждой камеры будет, например, пять дней, если у вас четыре камеры.

При необходимости вы можете увеличить объем памяти DVR. Вы можете подключить до трех дополнительных жестких дисков. Однако будьте осторожны: это будет недешево. Жесткий диск емкостью 1 ТБ может стоить до 200 долларов каждый в зависимости от бренда, поэтому имейте это в виду, изучая цены Lorex.

Помимо расширения хранилища, вы также можете подключить к системе больше камер. У нас было четыре камеры, но поскольку у видеорегистратора восемь каналов, мы могли добавить еще четыре, чтобы получилось восемь. Lorex также предлагает видеорегистраторы с 16 и 32 каналами, но они обычно предназначены для приложений безопасности бизнеса. Для дома среднего размера, вероятно, достаточно восьмиканальной системы.

4K-видео

4K-видео сейчас на пике популярности, и Lorex находится на пике популярности. Из всех брендов, которые мы рассмотрели, у Lorex самый широкий выбор камер 4K Ultra HD. Но что именно означает наличие 4K-камер для таких потребителей, как мы?

Самое очевидное значение камер 4K связано с качеством их видео. Изображения с типичной HD-камеры 1080p состоят примерно из двух миллионов пикселей, а с камеры 4K эта цифра увеличивается в четыре раза и составляет около восьми миллионов. Обычно чем больше пикселей, тем выше качество изображения.

С точки зрения безопасности лучшее качество изображения приводит к более детальному видео. Вы знаете, как в фильмах они могут увеличивать изображение с камеры и читать номерные знаки быстро движущихся автомобилей? Примерно так и с Лорексом. Поскольку камера 4K содержит больше пикселей, вы можете многократно увеличивать цифровое масштабирование и при этом различать мелкие детали. Мы доказали это в наших тестах, как вы можете видеть на примере изображения ниже.

Мы доказали это в наших тестах. К сожалению, разрешение 4K не полностью передалось, когда мы сделали снимок экрана ниже, но во время нашего живого тестирования качество видео и масштабирование камеры нас впечатлили.

Качество видео

Дополнительные функции

Мы воспевали Lorex. Теперь пришло время для небольших плохих новостей. На самом деле не было никакого способа заставить эти камеры слежения гармонировать с нашим домом. Хотя нас это не беспокоило, важно отметить, что конструкция этих камер была очень громоздкой; подумайте о камерах на углу улицы или витрины. Это типично для камер наблюдения Lorex, но есть немало моделей с более приятным внешним видом. Если для вас важен дизайн, рекомендуем обратить внимание на камеры Lorex Wi-Fi.

Одна хорошая вещь в камерах, которые мы купили, заключалась в том, что они могли выдерживать суровые погодные условия, работая при температурах от -40 до 131 градусов по Фаренгейту. По сути, они могли работать в самую холодную зиму и самое жаркое лето, что было для нас отличной особенностью, поскольку мы хотели видеть всю нашу собственность в любое время года. Нам никогда не приходилось беспокоиться о том, чтобы занести камеры в помещение даже во время дождя или снега, так как они были полностью защищены от пыли и водяных струй. Когда мы получили нашу систему, мы распылили ее с помощью мойки высокого давления, чтобы проверить эту функцию. К нашему удовольствию, он выдержал отлично!

Некоторые из других наших любимых функций камер:

• Интеграция с умным домом : Наша система безопасности была совместима как с Alexa, так и с Google Assistant. Это означало, что мы могли получить доступ к нашей системе безопасности с помощью голосового управления. Мы также смогли активировать функции камеры и получить доступ к живому или записанному видео на нашем Smart TV. Для тех, у кого не было смарт-телевизора, система безопасности также была совместима с Apple TV, которую можно было подключить к любому телевизору. Но для того, чтобы использовать Smart TV или Apple TV, сначала нам нужно было установить приложение Lorex Secure App, которое бесплатно доступно в магазинах Apple и Google Play.

Ночное видение

• Ночное видение : Ночное видение на этих камерах было потрясающим, и мы всегда могли ясно видеть на улице. Цветное ночное видение позволяло датчикам внутри камеры записывать цветное видео в условиях низкой освещенности, что означало, что мы могли видеть ветку за пределами нашего дома, когда солнце садилось. Это стало возможным благодаря мощному датчику изображения, встроенному в камеры. Но важно отметить, что для работы этой функции система должна быть установлена ​​рядом с окружающим освещением, поэтому мы установили одну из наших камер напротив уличного фонаря. Если окружающего света не было, включались инфракрасные светодиоды вокруг линзы, что позволяло автоматически переключаться на черно-белый свет. Возможность четко видеть в цвете или в черно-белом режиме была уникальной особенностью, поскольку многие системы, такие как SimpliSafe, имеют только черно-белое ночное видео.

Color Night Vision

• Хранение : Нам понравилась возможность хранить видео на жестком диске и в облаке. Бесплатный тарифный план облачного хранилища включал до 10 ГБ видео, что равнялось примерно двум дням отснятого материала. При настройке на запись только движений это может длиться около недели. Если этого места недостаточно, премиальный план предоставляет неограниченное облачное хранилище, но это будет стоить дополнительно 35 долларов в год. Эта цена вполне нормальная; Например, Arlo берет от 35 до 180 долларов в год в зависимости от системы и объема облачного хранилища, которое хочет пользователь.
• Обнаружение движения : Lorex предложила нечто под названием RapidRecap, простой способ обнаружения движения с камеры. По сути, это была наша история событий, собранная в быстрое и простое видео с отметкой времени. Тот факт, что Lorex предоставил RapidRecap, невероятно упростил просмотр облачной истории и сэкономил нам массу времени, когда мы искали конкретное движение в видео, как однажды, когда друг из другого города неожиданно появился на нашем пороге.

Установка нашей системы

Если вы планируете купить систему камер Lorex, следует помнить, что процесс установки может быть сложным и трудоемким. Это выполнимо, но вам понадобится немного терпения, и вот почему.

Начнем с видеорегистратора. Видеорегистратор по сути представляет собой компьютерную коробку, которую нужно было разместить рядом с нашим роутером. Итак, сначала нам нужно было освободить место на нашей полке. Но как только мы загрузили DVR, он запустился гладко и плавно.

Далее у нас есть камеры. Все четыре камеры, которые мы получили, были камер внутреннего и наружного типов, но мы решили оставить их все снаружи для обеспечения безопасности по периметру. В конце концов, они выглядели слишком громоздкими, чтобы вписаться в наше не очень просторное жилое пространство. Основная проблема заключалась в том, чтобы выяснить, как управлять проводами. У каждой камеры было два провода: один к видеорегистратору, другой к розетке. Нам пришлось проявить творческий подход, что означало сверление, прокладывание проводов через потолок и использование крайне важного инструмента торгового инструмента, чтобы убрать провода с нашего пути: клейкую ленту.

Небольшое замечание: есть камеры Lorex, которые можно легко установить. Например, для беспроводных камер Lorex не нужны кабели для подключения к DVR или NVR. Они используют беспроводные сигналы для подключения к своему рекордеру или Wi-Fi для прямого подключения к вашему маршрутизатору, поэтому все, что вам нужно сделать, это подключить камеру к сетевой розетке. Беспроводные камеры обеспечивают еще большую гибкость, поскольку этим камерам с батарейным питанием вообще не нужны провода.

Lorex DVR

В конце концов, мы справились с задачей, но после установки камер и видеорегистратора у нас остались вопросы о том, как подключить нашу систему к приложению. Именно тогда мы решили позвонить в службу поддержки. У нас также была возможность общаться в чате с представителем службы поддержки клиентов на веб-сайте Lorex, но мы чувствовали, что это займет больше времени. Мы надеялись, что наш представитель ответит на наши вопросы, но, честно говоря, мы не получили того обслуживания, на которое рассчитывали. Представитель, с которым мы разговаривали, был немного краток и не казался заинтересованным в помощи. В конце концов он помог нам настроить нашу систему, но это был не самый профессиональный опыт, который у нас когда-либо был.

Зоны движения приложения

The Lorex Secure App

Поскольку наша система Lorex самоконтролировалась, ключевым моментом было наличие приличного приложения, поскольку именно через него мы просматривали прямую трансляцию и получали уведомления. Приложение Lorex работало на всех устройствах, и это было здорово, потому что в нашей семье мы использовали продукты Apple и Android. Как только мы загрузили приложение, мы получили push-уведомления, увидели живое и записанное видео и сгруппировали камеры вместе. Например, мы сгруппировали наши наружные фронтальные камеры и наружные задние камеры, что позволило вести прямую трансляцию с нескольких камер одновременно. Это упростило часть самоконтроля при прямой трансляции, потому что мы одновременно наблюдали за несколькими местами.

Вы должны знать: Само наличие камер видеонаблюдения может отпугнуть злоумышленника, поэтому установите камеры на видном месте.

Клипы движения приложения

Поговорим о деньгах

Все мы слышали поговорку «Вы получаете то, за что платите», и это относится к Lorex. Из-за большого разнообразия систем существует большое разнообразие цен. Наша система продавалась за 387,99 долларов, но обычно стоит 699,99 долларов.

Совет по экономии денег: Воспользуйтесь преимуществами открытых коробок Lorex, которые представляют собой бережно используемые системы безопасности по сниженной цене с годовой гарантией.

Что нам больше всего понравилось в Lorex, так это отсутствие обязательной ежемесячной платы. В то время как первоначальные инвестиции могут показаться похожими на вложение большого количества изменений за один раз, многие другие охранные компании требуют долгосрочных контрактов и ежемесячных платежей даже после первоначальных затрат на оборудование. Некоторые даже не сохраняют отснятый материал, если вы не платите за облачную подписку. Например, камеры Ring, которые мы рассмотрели, требуют ежемесячной платы в размере 10 долларов США для хранения видео со всей системы камер. Но не Лорекс; как только мы заплатили за продукт, мы сделали. Конечно, этого бы не произошло, если бы мы предпочли безлимитное облачное хранилище, которое стоило 3,49 доллара.в месяц, но мы отказались.

Наши последние мысли

Лорекс был для нас хорошим вариантом. Нам понравилось четкое видео и отсутствие длительных контрактов и ежемесячных платежей. Но поскольку не было возможности профессионального наблюдения, эта система лучше всего подходит для тех, кто живет в закрытом поселке, в квартире со швейцаром или где-то с другими мерами безопасности. В противном случае вы можете застрять в ситуации, когда вы не можете позвонить в полицию по какой-либо причине, но для тех, кто хочет избежать ежемесячных платежей, Лорекс — отличный вариант.

Хотите сравнить Lorex с другими камерами видеонаблюдения? Мы вас прикрыли.
