Fluke 17b обзор. Обзор мультиметра Fluke 17B+: надежный прибор по доступной цене

Что представляет собой мультиметр Fluke 17B+. Какие у него характеристики и возможности. Насколько он точен и надежен. Стоит ли его покупать для домашнего использования или профессиональной работы. Как он соотносится с другими моделями Fluke по цене и функционалу.

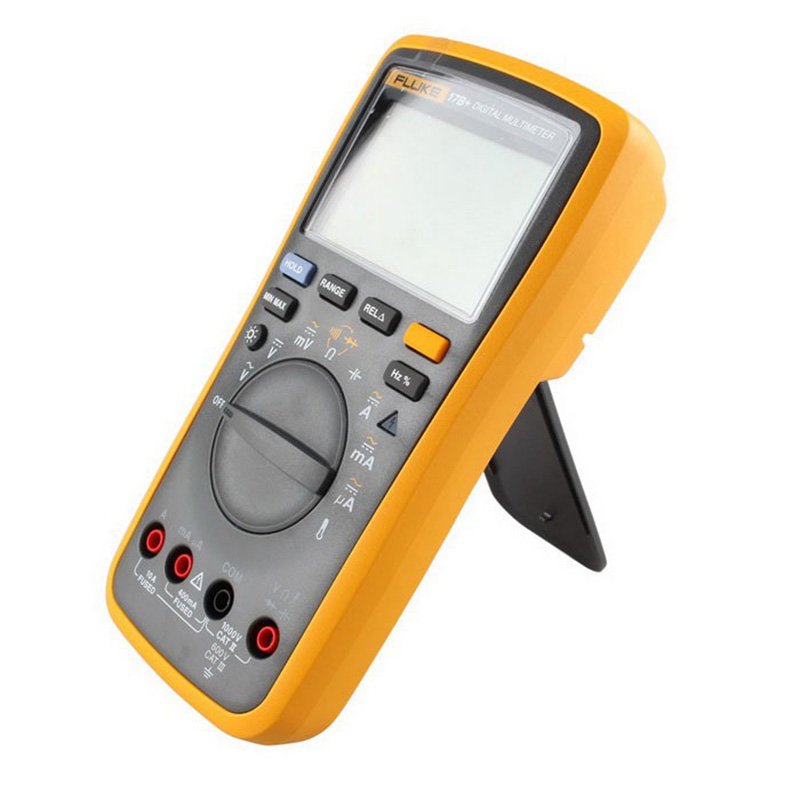

Общее описание мультиметра Fluke 17B+

Fluke 17B+ — это цифровой мультиметр начального уровня от всемирно известного производителя измерительного оборудования. Несмотря на доступную цену, он обладает многими характеристиками профессиональных приборов Fluke:

• Измерение напряжения до 1000 В
• Измерение тока до 10 А
• Измерение сопротивления до 40 МОм
• Проверка диодов и прозвонка цепи
• Измерение емкости до 1000 мкФ
• Измерение частоты до 100 кГц
• Измерение температуры до 400°C

Прибор имеет прочный корпус с резиновым защитным чехлом, большой 4000-разрядный дисплей с подсветкой и категорию безопасности CAT III 600 В / CAT II 1000 В.

Ключевые особенности и преимущества Fluke 17B+

Чем же выделяется этот мультиметр среди аналогов? Давайте рассмотрим его основные достоинства:

1. Надежность и качество сборки на уровне профессиональных моделей Fluke
2. Высокая точность измерений — базовая погрешность всего 0,5%
3. Наличие режима относительных измерений
4. Функция записи минимальных/максимальных значений
5. Индикатор высокого напряжения для безопасной работы
6. Долгое время работы от батарей — до 500 часов
7. Пожизненная гарантия от производителя

При этом цена Fluke 17B+ значительно ниже, чем у профессиональных моделей бренда. Это делает его отличным выбором для домашнего мастера или начинающего электрика.

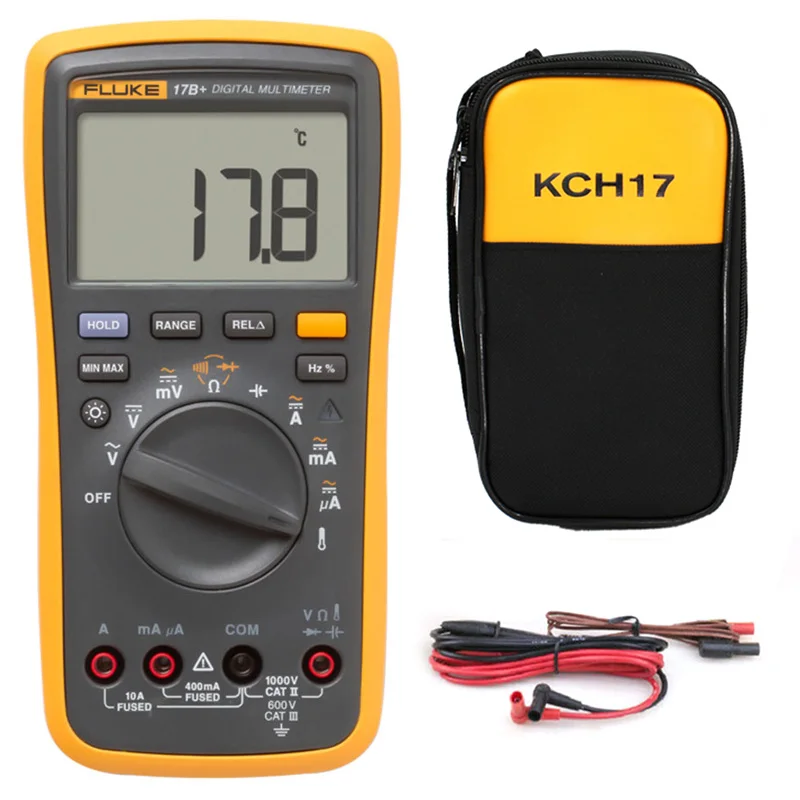

Комплектация и внешний вид прибора

Что входит в комплект поставки Fluke 17B+?

• Сам мультиметр
• Измерительные щупы TL75
• Термопара для измерения температуры
• Батарейки типа AA — 2 шт
• Инструкция по эксплуатации
• Защитный резиновый чехол

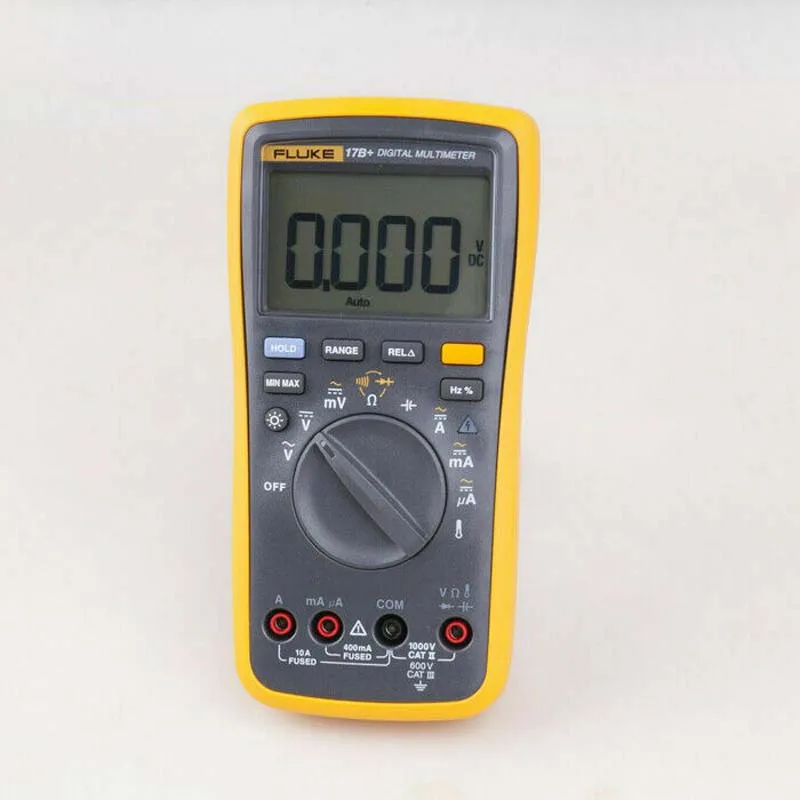

Внешне прибор выполнен в фирменном желтом цвете Fluke. Корпус изготовлен из прочного пластика и дополнительно защищен резиновым чехлом. На лицевой панели расположен крупный дисплей с подсветкой, поворотный переключатель режимов и кнопки управления. Разъемы для подключения щупов имеют защитные заглушки.

Технические характеристики и функциональные возможности

Рассмотрим подробнее основные параметры и возможности Fluke 17B+:

• Разрядность дисплея: 4000 отсчетов
• Базовая погрешность: ±0,5% + 3 е.м.р.
• Измерение постоянного напряжения: 0,1 мВ — 1000 В
• Измерение переменного напряжения: 0,1 мВ — 1000 В
• Измерение постоянного тока: 0,1 мкА — 10 А
• Измерение переменного тока: 0,1 мкА — 10 А
• Измерение сопротивления: 0,1 Ом — 40 МОм
• Измерение емкости: 1 пФ — 1000 мкФ
• Измерение частоты: 0,01 Гц — 100 кГц
• Измерение температуры: -55°C до +400°C

Прибор имеет как автоматический, так и ручной выбор пределов измерений. Присутствуют режимы прозвонки цепи и проверки диодов. Есть возможность фиксации показаний на дисплее.

Точность измерений и калибровка

Насколько точен Fluke 17B+ и как часто его нужно калибровать? Давайте разберемся:

• Базовая погрешность измерения напряжения и тока составляет всего 0,5% + 3 единицы младшего разряда. Это очень хороший показатель для прибора данного класса.
• Завод-изготовитель гарантирует заявленную точность в течение 1 года после калибровки.
• Рекомендуемый интервал между калибровками — 1 год при нормальной эксплуатации.
• Калибровку можно выполнить самостоятельно, следуя инструкции в руководстве пользователя.
• Для наиболее точных измерений рекомендуется использовать режим относительных измерений.

Таким образом, при правильном обращении Fluke 17B+ обеспечивает стабильно высокую точность на протяжении долгого времени.

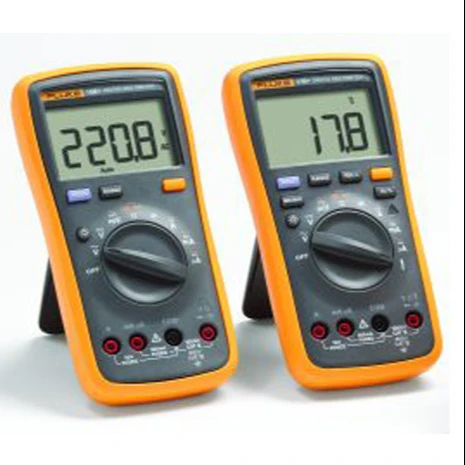

Сравнение с другими моделями Fluke

Как Fluke 17B+ соотносится с другими мультиметрами бренда? Сравним его с несколькими популярными моделями:

Модель	Fluke 17B+	Fluke 115	Fluke 179
Базовая погрешность	0,5%	0,5%	0,09%
True RMS	Нет	Да	Да
Категория безопасности	CAT III 600В	CAT III 600В	CAT IV 600В
Измерение температуры	Да	Нет	Да
Примерная цена	$100	$200	$400

Как видим, Fluke 17B+ предлагает оптимальное соотношение цены и функциональности для домашнего и полупрофессионального использования.

Отзывы пользователей о Fluke 17B+

Что говорят о мультиметре Fluke 17B+ те, кто уже приобрел его? Вот несколько типичных отзывов:

• «Отличный прибор за свои деньги. Точный, надежный, удобный в работе.»
• «Использую для работы уже больше года, нареканий нет. Батарейки меняю раз в полгода.»
• «Немного не хватает True RMS, но для домашнего использования более чем достаточно возможностей.»
• «Покупал для обучения, очень доволен. Интуитивно понятное управление, хорошая точность.»
• «Единственный минус — инструкция на китайском. Но в интернете легко найти перевод.»

В целом, подавляющее большинство пользователей довольны покупкой и рекомендуют Fluke 17B+ другим.

Стоит ли покупать Fluke 17B+?

Подведем итоги. Кому и для каких целей подойдет этот мультиметр?

Fluke 17B+ будет отличным выбором для:

• Домашних мастеров и радиолюбителей
• Начинающих электриков и инженеров
• Студентов технических специальностей
• Автомехаников-диагностов
• Всех, кому нужен надежный и точный мультиметр по разумной цене

Если же вам требуется прибор для профессионального ежедневного использования в сложных условиях, лучше присмотреться к более дорогим моделям Fluke с расширенным функционалом.

В целом, Fluke 17B+ — это отличная возможность приобщиться к легендарному качеству Fluke, не переплачивая за избыточный функционал. Рекомендуем к покупке!

Цифровой мультиметр Fluke 17b+ — самый дешевый китайский флюк без клинописи

Большой дисплей, отдельный индикатор высокого напряжения, и настоящая надпись «FLUKE» на экране.
4000 отсчетов, базовая точность 0.5%, вес в полкило и отсутствие TrueRMS.

Это второй обзор в серии обзоров на мультиметры, финалом которой должен стать обзор-сравнение нескольких мультиметров, приправленный моими размышлениями о выборе «идеального» мультиметра для дома.

В комментариях к обзору Fluke 107 было высказано мнение, что раз уж Джон Флюк берет дополнительную маржу за надпись на экране, то надпись должна присутствовать, иначе непонятен смысл такой покупки. Отчасти я с такой точкой зрения согласен, поэтому в нагрузку к 107 я докупил и 17b+.
Купил я его только для обзора, и сразу после этого планирую от него избавиться, благо у нас эту марку любят и никаких проблем с ликвидностью у таких товаров нет. Интересно, что на ютубе встречаются видео с мультиметрами сотой серии и каноничной надписью, но в продаже я их найти не смог.

На сайте уже есть обзор мультиметра из той же линейки от kirich.

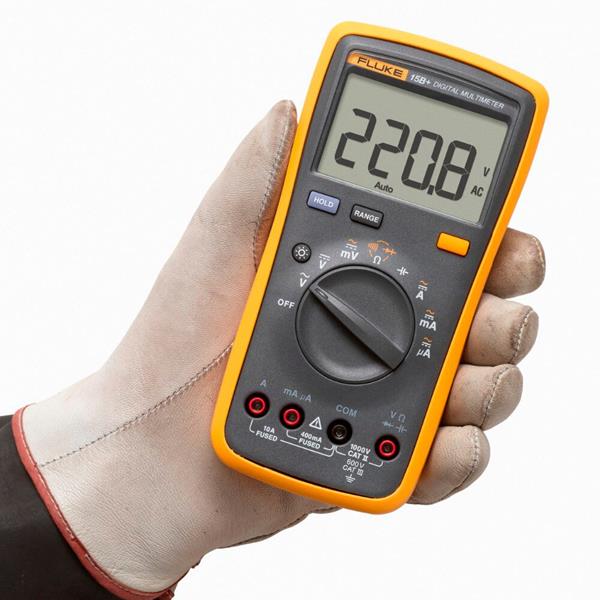

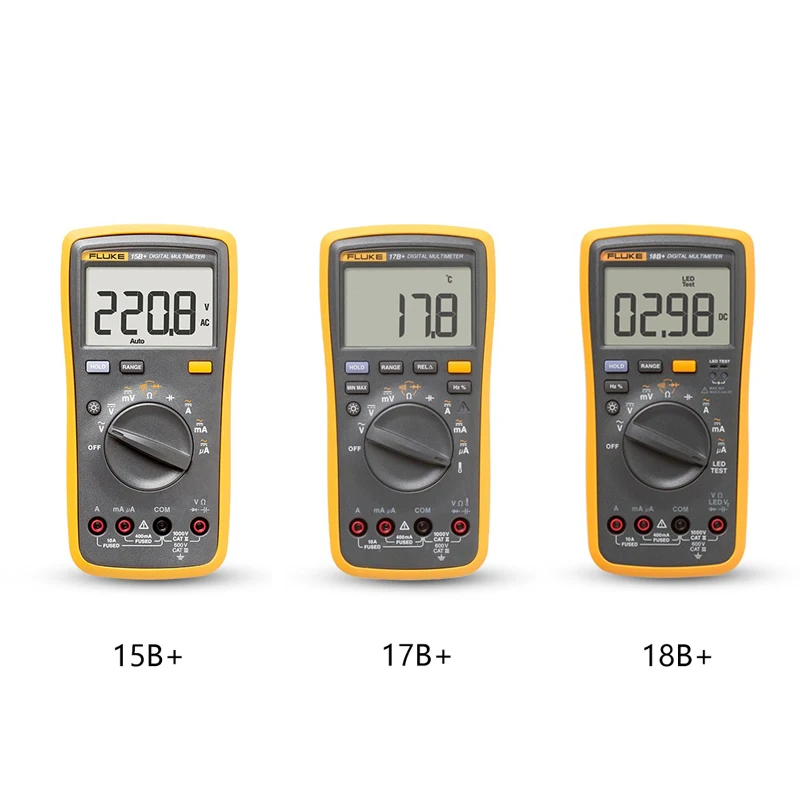

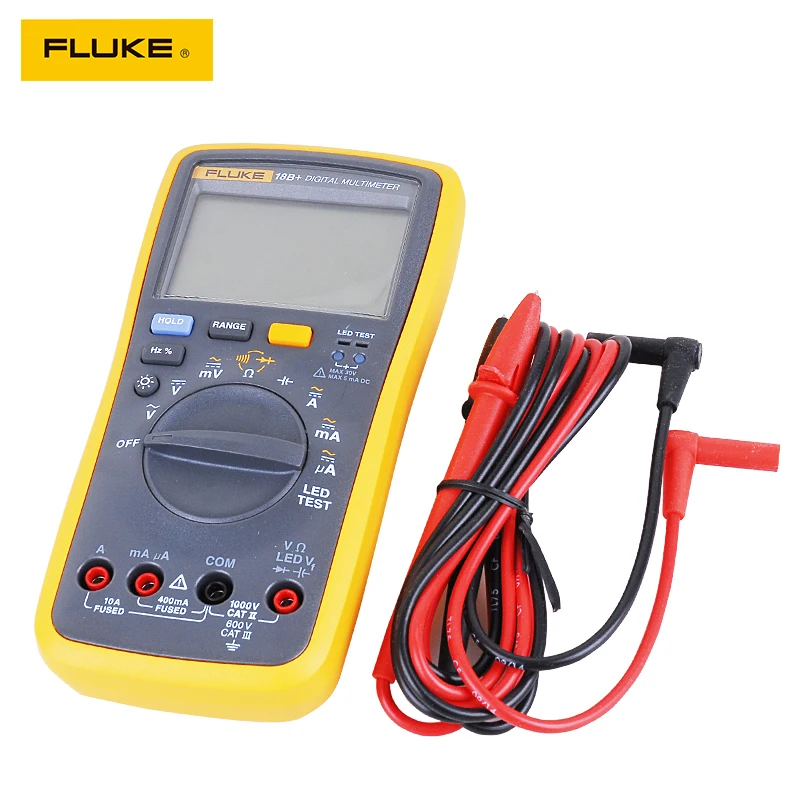

Напомню разницу между версиями. Вкратце 17B+ имеет режим относительных измерений, умеет мерить температуру, а 18B+ не умеет мерить температуру, зато имеет режим проверки светодиодов.

Ни у серии 100, ни у 15/17/18b+ нет TrueRMS, измерение температуры вообще есть только у 17b+, спасибо хоть подсветку положили, в сотой серии за неё прийдется доплатить.

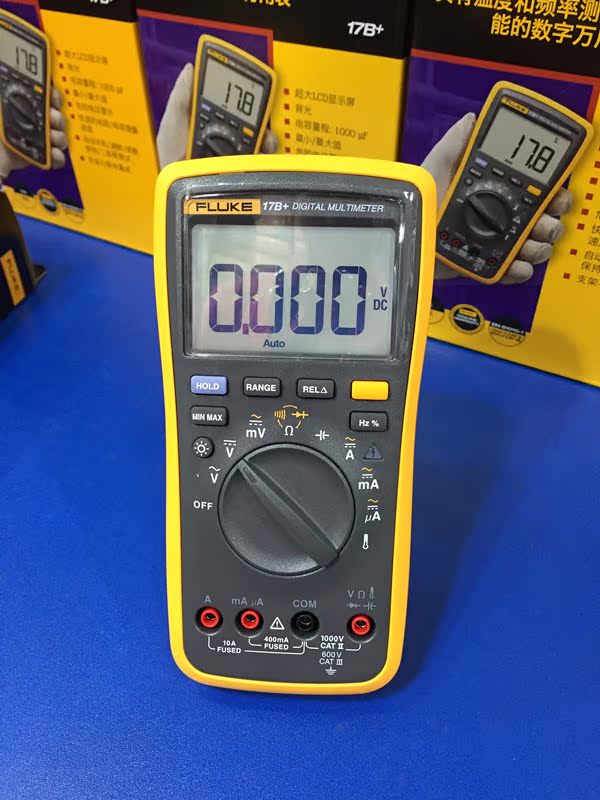

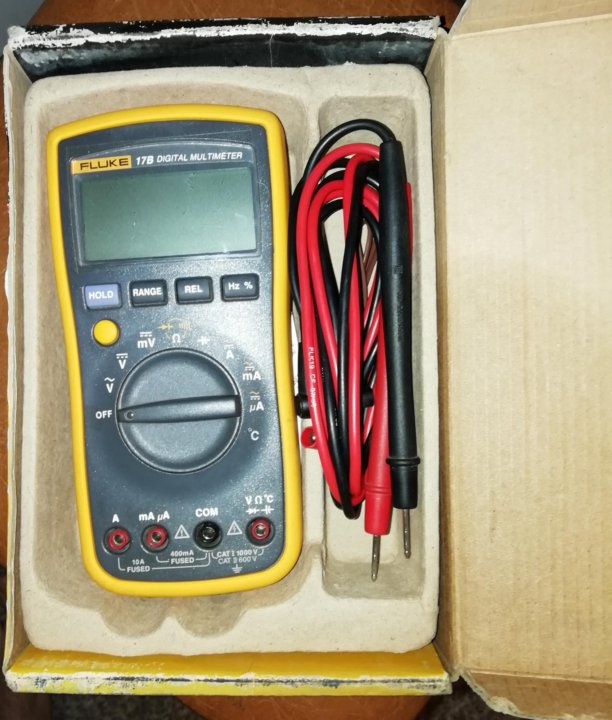

Внешний вид и комплект поставки.

Приходит мультиметр в фирменной желтой коробке, комплект поставки небогатый, мультиметр в пакетике, щупы Fluke TL75, термопара К-типа Fluke 80BK-A и куча макулатуры.

Башмак, конечно, съемный, очень удобная система открывания дверки для батарей — можно открыть ногтем. А вот для замены предохранителей понадобится отвертка.

Несмотря на то, что мультиметр предназначен только для китайского рынка, есть коды EAN (European Article Number) и UPC (Universal Product Code).

Коробка и бумаги.

Мультиметр не маленький, подсветка слабенькая, горит две минуты. Зато ее

автоотключение можно отключить!

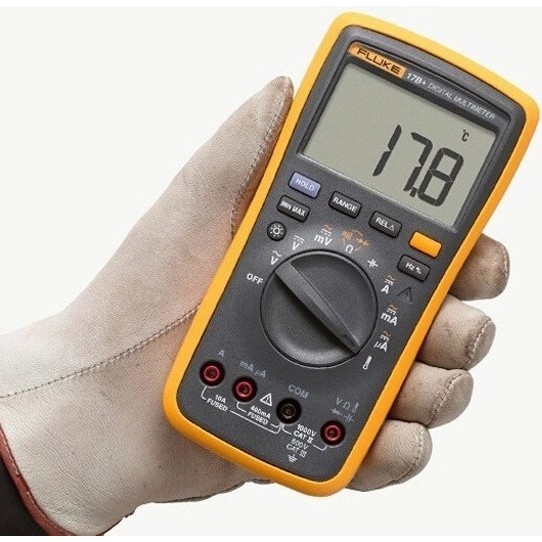

В руке.

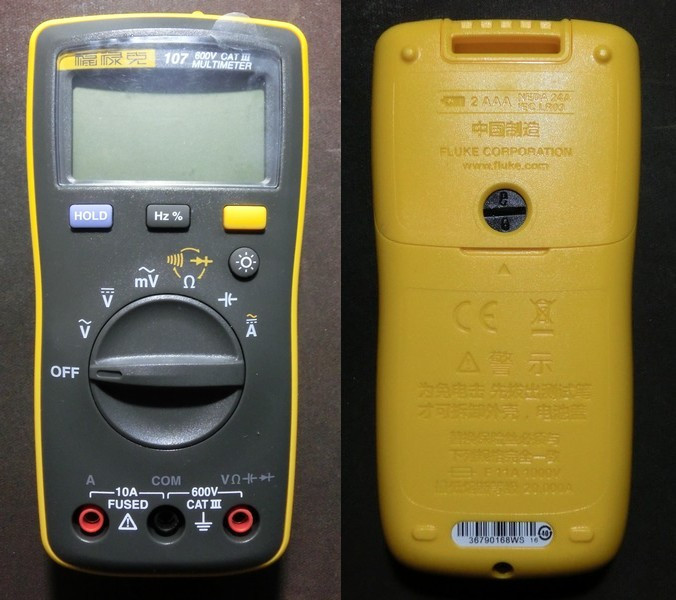

Сравнение с 107

Справа, чуть ниже экрана есть отдельный индикатор высокого напряжения, не особо яркий, но в темноте видно хорошо. Загорается при напряжениях выше 30В, либо в режиме измерения частоты.

Селектор выбора режима в меру крупный, щелчки четкие, усилие небольшое, позиций не пожалели.
У кнопок никаких сложных комбинаций, каждой функции — своя кнопка.
MIN/MAX и правда показывает только минимум и максимум, среднего значения нет.

Экран обновляется 3 раза в секунду, цифры довольно крупные.

Щупы жесткие, не силикон, никаких излишеств для «электронщиков» типа позолоты или колпачков сложной формы.

Забавно, что они не входят до конца в гнезда.

Как у любого приличного мультиметра, производитель предоставляет инструкцию по поверке и калибровке.

dam-assets.fluke.com/s3fs-public/15BPlus_cmeng0000.pdf?ccXRDyS7Hh5YjLWL22DmQzi1wJbT16zT

Режимы измерений и их тестирование.

ACV, AC mV

Конечно никто не обещал TrueRMS, ну так его тут и нет, хотя, надо признать, расхождение меньше, чем я ожидал.

Режим милливольт имеет только один диапазон.

DC, DC mV

Чтобы не нарушать традиции, начнем с классики — AD584KH.

К спору о точности китайских рукописных бумажек

Сейчас мой экземпляр AD584KH уже включен больше 3 месяцев, но когда он только пришел, надписи на пакетике в целом соответствовали тому, что я измерил сам.

В отличие от 107 режим измерения милливольт нам все-таки добавили.

Частотомер.

Честно говоря немного раздражает постоянная индикация высокого напряжения.

98кГц отображает корректно, добавим немного амплитуды и прибор сможет корректно показать аж 1,82 МГц.

Сопротивление.

Воспользуемся магазином сопротивлений МСР-63, класс точности 0.05. Магазин не молод, добавим ему в помощь 4 проводной LCR-метр XJW01, кроме того будем использовать пару металлопленочных резисторов 1% на 510к и 1М. Сделаем пару прогонов всех переключателей чтобы стереть окислы, подключаемся основным мультиметром по 4 проводной схеме и можно начинать.
В процессе тестирования выяснилась неожиданная подробность — режим относительных измерений блокирует автовыбор диапазона.

К точности претензий нет, но разрешения не хватает.

Прозвонка.

Пищалка срабатывает при сопротивлении 92 Ом. Напряжение 0,53В, ток КЗ 0,17мА
Прозвонка не особо быстрая, замена щупов на позолоченные результат не улучшила, послезвучание короткое.

Режим проверки\\измерения диодов.

Особого смысла сравнивать этот режим с другим мультиметром нет, падение будет зависеть от приложенного напряжения.
Напряжение 2,4V без нагрузки, максимальный ток 0.6 мА.

Диод 1n4007.

Белые светодиоды зажигает еле-еле.

Емкость.

Магазина емкостей у меня нет, а набор который я собрал из запасов я не смог перепроверить с помощью того показометра, который у меня есть. Я выбрал частоту 100Гц, но при этом большие электролитические конденсаторы демонстрируют емкость на 10-15% ниже номинала. Поэтому сверять пришлось с BM869s.

Измеряет мультиметр ну очень долго, 1000 uF измерял больше 10 секунд. Измерить конденсатор больше 2000 uF не может.

Постоянный ток.

Я встречал упоминания, что со временем цепи измерения тока 34401А могут «уплывать», добавлю в цепь свежекалиброванный BM869s. Кроме того, будем изменять важный параметр — падение напряжения.

Кстати, «burden voltage» тут ниже чем у предыдущего мультиметра.
Тут даже есть режим микроампер.

Переменный ток

У 34401a минимальный диапазон для переменного напряжения 1.000000 A, прийдется воспользоваться BM869s, кроме того собрать приличный переменный сигнал не такая уж и простая задача, так что и тут тестирование будет не полным.

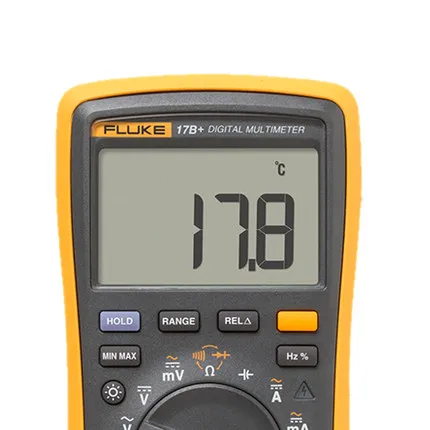

Температура.

Больше 400 градусов прибор не измеряет.
Оказалось, что у меня дома нет эталона температуры, по этому прийдется по старинке, замораживаем лёд, ставим кипяток на плиту.

Кроме того дадим мультиметру отлежаться в комнате примерно полдня, в комнате относительно стабильная температура и нет сквозняков. Важно это потому, что «холодный» спай термопары находится внутри мультиметра и обладает существенной большей инерцией чем «горячий» спай.

Разборка.

Ну мы же тут не для проверки точности, тут никто не сомневался, откручиваем 6 винтиков. несмотря на глубокий паз между половинками корпуса, никаких прокладок не предусмотрено, а жаль.
Потребление в рабочем режиме меньше 2мА, с подсветкой 8мА, двух АА хватит надолго.

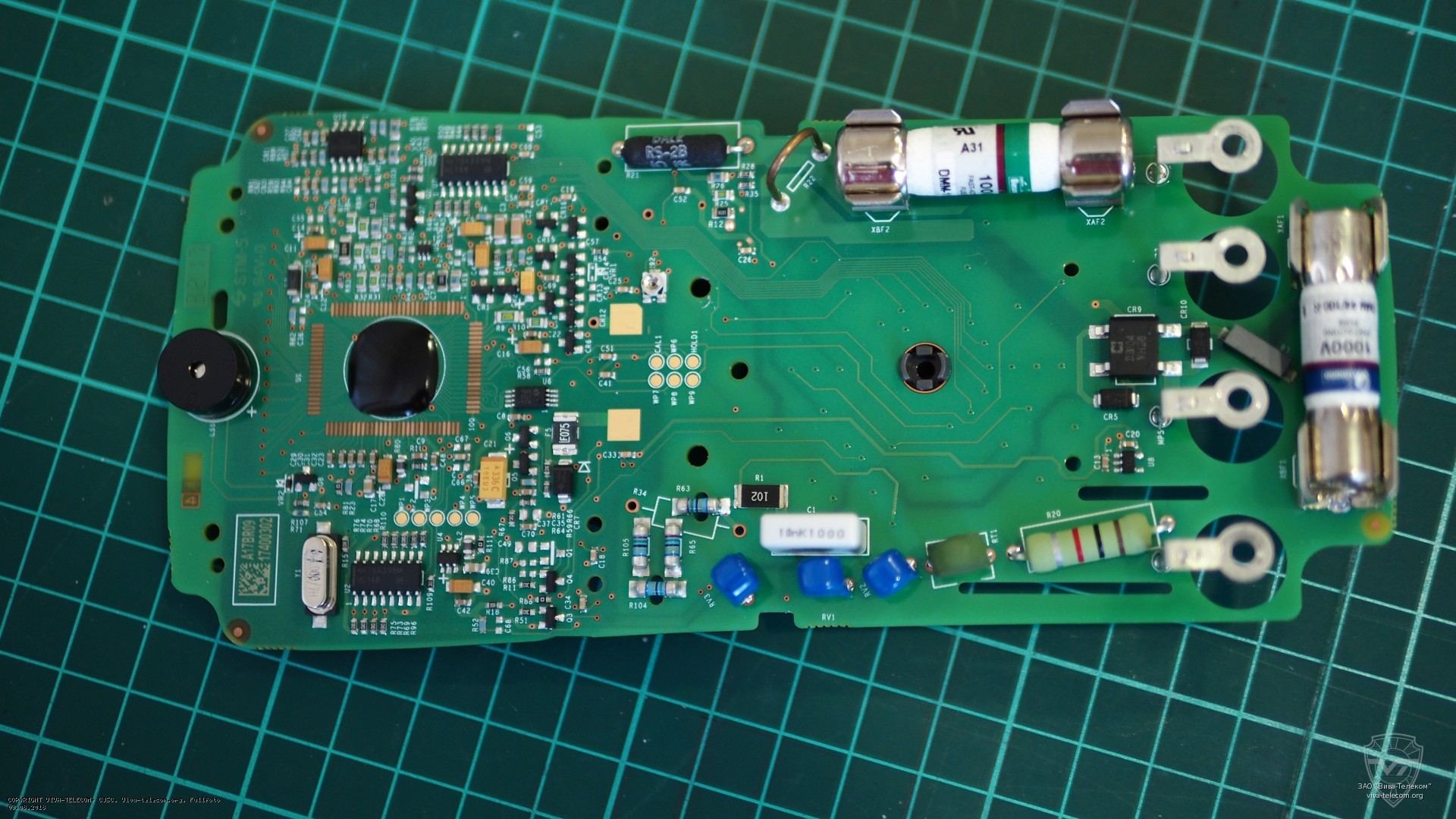

Плата выглядит довольно-таки плотно, видны MOV, PTC, высоковольтные резисторы и большие предохранители.

Посмотрим вводную часть поближе.

Снизу-вверх, предохранитель предела 600мА; Диодный мост и диод защиты. Слева виден пластиковый барьер, за ним цепи защиты, почти в центре пятачки для калибровки, судя по царапинкам прибор был откалиброван на заводе, чуть правее какой-то подстроечный резистор, еще правее шунты для измерения тока.
Шунт 10А выглядит необычно.

Установлены крупные предохранители размером почти с батарейку ААА, стандартные «флюковские» высокоскоростной HRC (High Rupturing Capacity, высокая разрывная способность) предохранители 11A 1000В, 440мА 1000В.

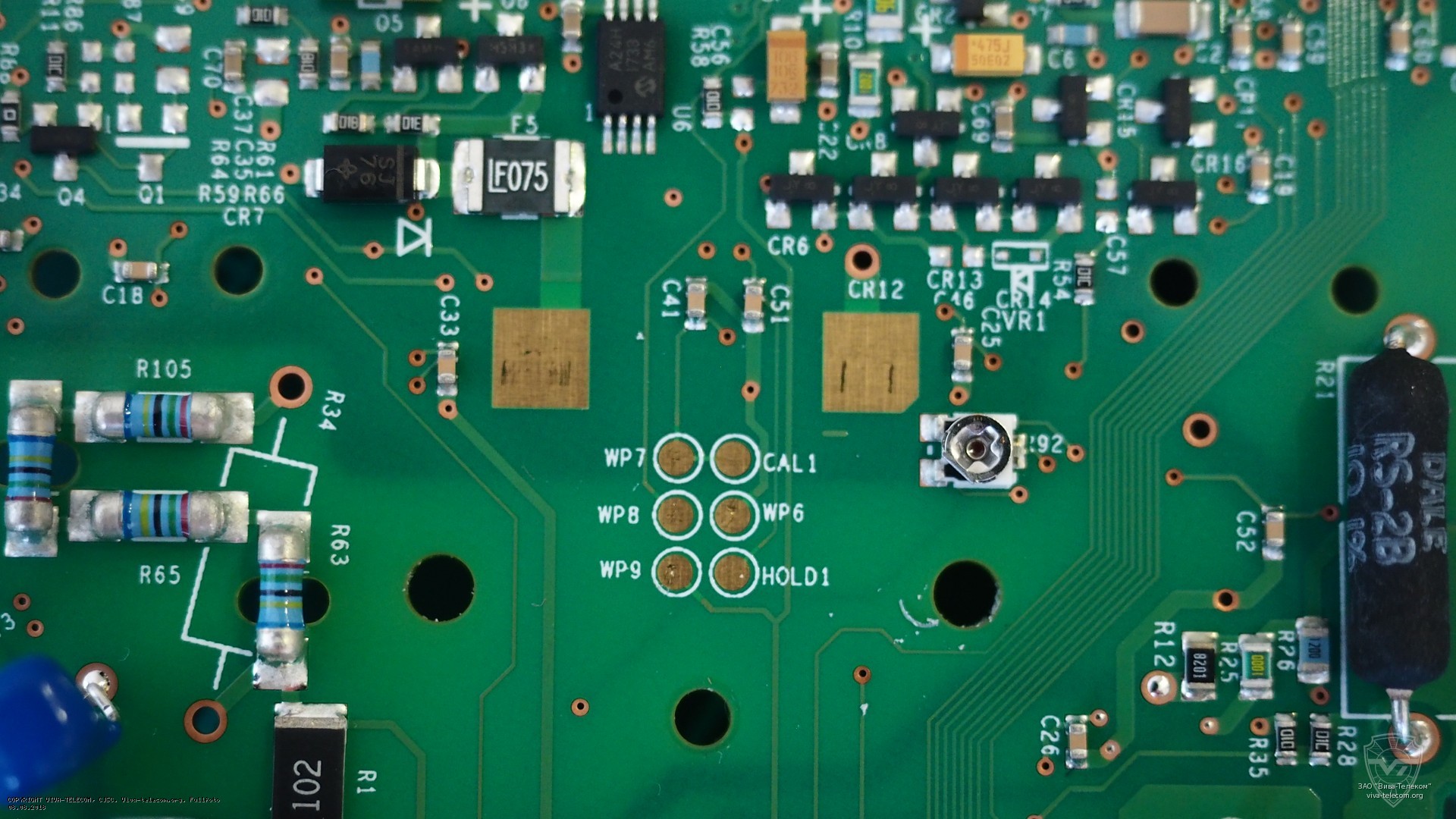

Посмотрим измерительную часть.

Для начала на себя обращает внимание защита от переполюсовки — самовосстанавливающийся предохранитель и диод, просто и со вкусом.
Сразу над ним стоит микросхема EEPROM, видимо там находятся калибровочные данные.
По центру стоит залитый эпоксидкой главный чип.
Слева и справа от него стоят шифраторы HC148, левый отвечает за кнопки, правый за положения переключателя режимов.
Справа-сверху сдвоенный операционный усилитель SGM8552XS8 (Input Bias Current: 10pA), который используется только для измерения температуры.
Кстати, в вышеупомянутом обзоре от kirich, он сам и его обвязка не были распаяны (так же как и подстроечный потенциометр), в каком то смысле это оправдывает более высокую цену модели с температурой.

В целом это все выглядит очень странно, как будто у флюка был какой-то не особо навороченный чип и вместо апгрейда они решили добавить немного внешних элементов.

Ну да ладно, откручиваем винтики, срываем фиксатор резьбы с гнезд и смотрим, что там у нас с другой стороны.

Снимем переключатель. Он не обычный, где-то слышал версию, что он покрыт серебром. Вот этот дядька прогнал 50000 циклов и этот переключатель просто бессмертный, у него не плавает сопротивление, почти без износа ось и контакты на плате.

Еще обращает внимание цепочка SMD резисторов — вполне обычный прием позволяющий повысить максимально допустимое напряжение.

Итого.

Надежность прибора не вызывает сомнения, несмотря на принадлежность к одной из самых дешевых линеек, присутствуют возможности калибровки, заказа отдельных запчастей, пожизненная гарантия. Это однозначно «тот самый» Fluke.

Это мог бы быть отличный мультиметр для электрика…

Но и ценовая политика, и отсутствие привычных, благодаря DTM0660, функций портит привкус, как ложка известной субстанции портит бочку мёда. В качестве оправдания можно указать, что 17b+ был выпущен за несколько лет до первого мультиметра на DTM0660, но сейчас он просто устарел.

С моей точки зрения, если вам нужен мультиметр для профессиональной деятельности, и вы привязаны к Fluke, то стоит рассматривать как минимум серию 110; если же у вас частная практика или вы можете выбирать, советую обратить внимание на Brymen, они предлагают больше за меньшие деньги, оставляя надежность на том же уровне.

Сейчас я вижу только два сценария для данного мультиметра:
1. Вы обязаны использовать флюк, а денег на 110 серию нет.
2. Чтобы впечатлять не особо вовлеченных людей, согласно комменту mysku.club/blog/europe-stores/84019.html#comment3737175 «ради того, чтобы с клиента выбить больше денег».

Мне даже за него немного обидно, очень хотелось бы рекомендовать данный прибор для «полевого электрика», но у самого флюка есть серия 100, у Brymen есть миленький (но очень надежный) BM27s и серия BM230, а еще есть amprobe, sanwa и другие бренды с не дутыми рейтингами безопасности в нише «100 USD». Скорее всего этот флюк переживет их всех, но это произойдет тогда, когда они все уже безнадежно устареют.

Fluke 17B+ Обзор и тест мультиметра с мировым именем

Мультиметры Fluke известны во всем мире не просто так. Чтобы заработать имя, нужно делать продукт высокого качества, а если брать контрольно-измерительные приборы, то качество должно быть мягко говоря прецизионным.

Fluke это американская корпорация основанная в далеком 1948 году Джоном Флюком. В то время точные измерительные приборы были довольно молодой отраслью, только в 1947 компанией Bell Laboratories был представлен широкой публике транзистор, это было одним из важных этапов в создании измерительных приборов, дав возможность создавать приборы способные выдавать результаты с точностью до миллионных долей единиц измерений.

В 60е года прошлого века, бум электроприборов поглотил человечество и все они не могли быть обслужены или созданы без контрольно-измерительных приборов, компания Fluke в это время благодаря качеству и точности своих приборов получила хорошую репутацию.

Шли десятилетия, а компания продолжала нас радовать качественными приборами, что происходит и по сей день.

Единственный момент это цена, но опять же относительно поставленных задач и того места где вы проживаете.
В любом случае Fluke начали делать бюджетные модели своих устройств. И сегодня ко мне в руки попал такой мультиметр.
Это Fluke 17B+ мультиметр начального уровня, с мировым именем и качеством зарекомендовавшим себя не один десяток лет. Надеюсь и мне он послужит долго, время покажет.

Комплект поставки представлял собой коробку с принтом, внутри которой находилась пресформа из переработанного вторсырья, как мне показалось. Внутри которой лежал сам мультиметр, щупы к нему, термопара и различные инструкции и гарантии. Это всё можно посмотреть в моем видео.

На обратной стороне были написаны пределы измерений и прочие ТТХ для трех бюджетных моделей 18B+ 17B+ и 15B+
Большая часть текста была на Китайском, потому что прибор был выпущен в Китае и для китайского рынка.
Сейчас много чего делается в поднебесной, как бы не вообще все. Я считаю нет причин не доверять Fluke если он выпущен в Китае.

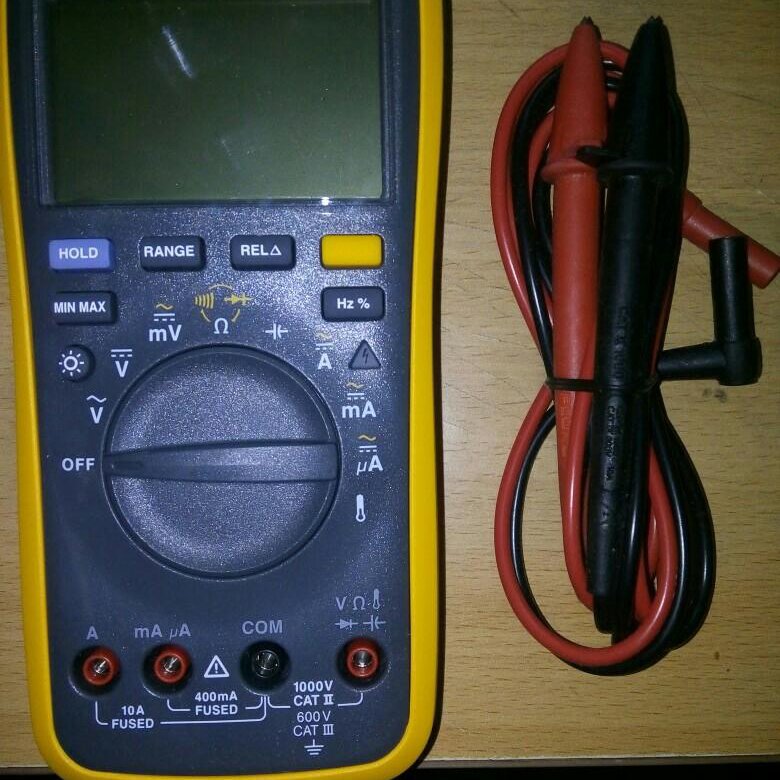

Щупы. Наверное одно из важных мест в мультиметрах о которых забывают многие производители.
Без качественных щупов, измерения производить смысла не очень много. У Fluke щупы мне понравились.

Мягкие толстые провода.

Удобные не скользкие щупы с категорией CAT III до 1000V и CAT IV до 600V

Съемные колпаки, чтобы не получить короткое замыкание работая в сложных условиях, острые контакты которые не болтаются внутри рукояток.

Защищенные разъемы

А вот и тест щупов, сопротивление ноль. Это хорошо.

Комплектная термопара выполнена довольно удобно. При желании всегда можно подключить любую другую. Точность измерений соответствует заявленным погрешностям.

Максимальный предел по току 10А, надписи нанесены различной краской, белой и серой. Видимо чтобы разграничить визуально схемы подключения. Ничего не потерто, нанесено хорошо.

Большой дисплей, как раз снят в момент изменения показаний поэтому видны ещё не «остывшие» кристаллы в сегментах.
Переключатель диапазонов измерений удобный, с мягким ходом но четким фиксированием в выбранном положении.

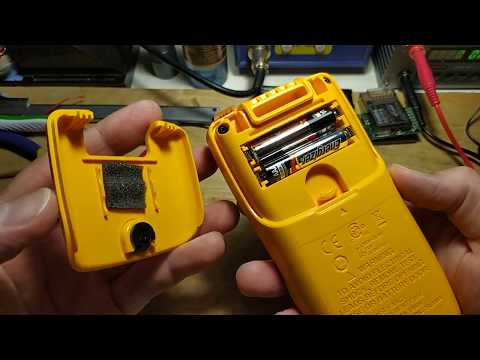

Обратная сторона Fluke 17B+ под которой находиться батарейный отсек. Конечно же мультиметр имеет резиновый внешний «скелет» на фото это та самая желтая часть. Которая защищает например от механических воздействий и несет дополнительные элементы такие как держатели для щупов.

Поднимаем крышку, которая является частью батарейного отсека и видим простой ключ, который можно открыть либо пальцем если у вас длинные мощные ногти либо монеткой, либо конечно же отверткой или всем чем угодно, трудностей тут нет, ключ пластмассовый и имеет всего два положения. Что очень удобно.

Внутри два элемента типа LR6 они же AA, это очень хорошо, элемент питания распространенный, доступ по замене к нему не сложный. Думаю что можно поставить вместо простых батарей, аккумуляторные и немного спасти природу от загрязнений. Пока что у меня работают комплектные элементы питания, да они шли сразу с мультиметром.

Отсек без батарей. Видно два винта, которые нужно так же откручивать при разборе, помимо основных четырех винтов которые сейчас скрыты под резиновым каркасом (он желтый)

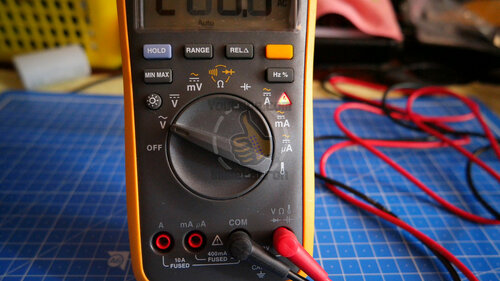

Пределы измерений. На фото видно что выбран режим измерения переменного напряжения и это напряжение сейчас на щупах, это показывает горящий индикатор высокого напряжения на корпусе.

Вот он поближе. Согласитесь это удобно, когда он светиться, вы знаете что прибор подключен к высокому напряжению, а не какой нибудь слаботочке.

Прежде чем заглянем внутрь, посмотрите на ТТХ.

Accuracy is specified for 1 year after calibration, at operating temperatures of 18 °C to 28 °C, relative humidity at 0 % to 75 %. Accuracy specifications take the form of: ±(% of Reading + Number of Least Significant Digits).

Function	Range	Resolution	Accuracy
AC volts  (40 Hz to 500Hz)1	4.000 V 40.00 V 400.0 V 1000 V	0. 001 V 0.01 V 0.1 V 1 V	1.0 % + 3
DC volts	4.000 V 40.00 V 400.0 V 1000 V	0.001 V 0.01 V 0.1 V 1 V	0.5 % + 3
AC millivolts	400.0 mV	0.1 mV	3.0 % + 3
DC millivolts	400.0 mV	0.1 mV	1.0 % + 10
Diode test2	2.000 V	0.001 V	10%
Resistance  (Ohms)	400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ	0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0. 001 MΩ 0.01 MΩ	0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5% + 3
Capacitance3	40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 1000 μF	0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF	2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5
Frequency1 Hz (10 Hz – 100 kHz)	50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz	0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz	0.1 % + 3
Duty Cycle1	1 % to 99 %	0.1 %	1 % typical 4
AC current μA (40 Hz to 400 Hz)	400. 0 μA 4000 μA	0.1 μA 1 μA	1.5 % + 3
AC current mA (40 Hz to 400 Hz)	40.00 mA 400.0 mA	0.01 mA 0.1 mA	1.5 % + 3
AC current A (40 Hz to 400 Hz)	4.000 A 10.00 A	0.001 A 0.01 A	1.5 % + 3
DC current μA	400.0 μA 4000 μA	0.1 μA 1 μA	1.5 % + 3
DC current mA	40.00 mA 400.0 mA	0.01 mA 0.1 mA	1.5 % + 3
DC current A	4.000 A 10.00 A	0.001 A 0.01 A	1. 5 % + 3
Temperature	50 °C- 400 °C 0 °C- 50 °C -55 °C- 0 °C	0.1C	2 % ± 1 °C ± 2 °C 9 % ± 2 °C
Backlight	—	—	Yes
1All ac, Hz, and duty cycle are specified from 1 % to 100 % of range. Inputs below 1 % of range are not specified. 2Typically, open circuit test voltage is 2.0 V and short circuit current is <0.6 mA. 3Specifications do not include errors due to test lead capacitance and capacitance floor (may be up to 1.5 nF in the 40 nF range). 4Typical means when the frequency is at 50 Hz or 60 Hz and the duty cycle is between 10 % and 90 %.



Function	Overload Protection	Input Impedance (Nominal)	Common Mode Rejection Ratio	Normal Mode Rejection Ratio
AC volts	1000 V 1	>10 MΩ <100 pF	>60 dB at dc, 50 Hz or 60 Hz	—
AC millivolts	400 mV	>1MΩ, <100 pF	>80 dB at 50 Hz or 60 Hz	—
DC volts	1000 V 1	>10 MΩ <100 pF	>100 dB at dc, 50 Hz or 60 Hz	>60 dB at 50 Hz or 60 Hz
DC millivolts	400 mV	>1MΩ, <100 pF	>80 dB at 50 Hz or 60 Hz	—
1 106 V Hz Max



General Specifications
Maximum voltage between any terminal and earth ground	1000 V
Display (LCD)	4000 counts, updates 3/sec
Battery type	2 AA, NEDA 15A, IEC LR6
Battery life	500 hours minimum (50 hours in LED Test mode without load. The hours with load depends on the type of LED under test.)
Temperature
Operating	0 °C to 40 °C
Storage	-30 °C to 60 °C
Relative Humidity
Operating humidity	Non-condensing (<10°C) ≤90% RH at 10 °C to 30 °C;  ≤75% RH at 30 °C to 40 °C
	40 MΩ range ≤80% RH at 10 °C to 30 °C;  ≤70% RH at 30 °C to 40 °C
Altitude
Operating	2000 m
Storage	12,000 m
Temperature coefficient	0. 1 X (specified accuracy) /°C (<18 °C or >28 °C)
Fuse protection for current inputs	440 mA, 1000 V Fast Fuse, Fluke specified part only. 11A, 1000V Fast Fuse, Fluke specified part only.
Size (HxWxL)	183 x 91 x 49.5 mm
Weight	455 g
IP rating	IP 40
Safety	IEC 61010-1, IEC61010-2-030 CAT III 600 V, CAT II 1000 V, Pollution Degree 2
Electromagnetic environment	IEC 61326-1: Portable
Electromagnetic compatibility	Applies to use in Korea only
Class A equipment (industrial broadcasting & communication equipment)1 1 This product meets requirements for industrial (Class A) electromagnetic wave equipment and seller or user should take notice of it. This equipment is intended for use in business environments and is not to be used in homes.



Для самых любознательны инструкция на русском языке для Fluke 17B+

Открутив четыре винта по краям и два в батарейном отсеке и получаем вот такую картину.

Два предохранителя, спрятаны внутри. Возможно это и хорошо. Но на некоторых моделях их делают легкодоступными без раскрытия корпуса, но этот мультиметр больше подойдет для дома, где не так часто нужно менять предохранители.
Насколько я понял один DMM-44/100 (DMM 44 100) 440mA (0.4A) 1000V и второй DMM-11AR 1000V оба на 1000 Вольт и оба быстрые.

Капля компаунда скрывает чип, хотя имеется место под распайку микросхемы, видимо сделано для удешевления производства либо особенности партий. Разницы никакой по сути нет. Кварц, ещё несколько микросхем, все аккуратно расположено без остатков флюса или прочей непонятной субстанции, как это бывает в дешевых приборах.

Крепеж переключателя диапазонов немного напрягает лично меня, но опять же время покажет. Плюс выше два желтых квадрата это место для контактов батарейного отсека.

Мне такая реализация нравиться более чем.

Разъемы под щупы выполнены хорошо.

Итоги:

Fluke 17B+ обычный по функционалу мультиметр, по приемлемой цене за именитое качество известного бренда.
Не каждый сможет себе такой позволить, но цена качество у этого бренда проверены не один десяток лет.
Пределы измерений написаны выше, trueRMS на борту нет, не того класса прибор.

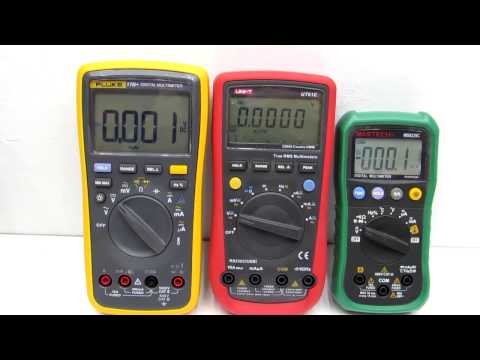

Есть более дешевые варианты но других брендов, если смотреть на китайцев это те же UNIT-T 61E фирма себя зарекомендовала весьма хорошо. Но если вам необходимо гарантированное качество Fluke и вы решительно настроены, то 17B+ это отличный вариант для дома.

Где взять ? Я могу поделиться только ссылками где брал я.
Вы можете брать в любом другом удобном для вас месте.

Fluke 17B+
Unit-T 61E

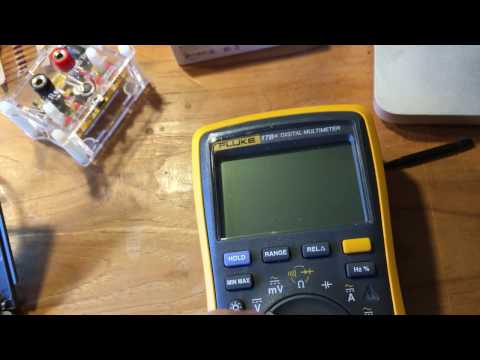

Дальше мой видеообзор на данный мультиметр

с уважением Олег Гром (ImMetatron)

Расскажи друзьям!:

Электроника/Аудио15B+, 17B plus, 17B+, 18B+, Fluke, Fluke 17B+, Fluke мультиметр, ImMetatron, Multimeter, Review, Review Fluke, Review Fluke 17, Выбор, Инструкция, Инструкция Мультиметр, Инструмент, Качественный инструмент, лучший, Метатроныч, Мнение, Мультиметр, Надежный, Обзор Fluke, Обзор Fluke 17B+, Обзор мультиметра, отзывы, Радиолюбитель, Радиотехника, тест, тестер, Флюк, электроника

Fluke 17B Plus | Test Meter PRO

Мультиметр Fluke 17B+, произведенный в Азии, представляет собой усовершенствованную модель 17B и более совершенную модель 15B, 15B+. Он поставляется с несколькими улучшениями по сравнению с оригиналом, включая более высокую шкалу емкости, функцию Min/Max и лучший отклик. Также есть температурный вход, которого нет у 15B+.

Примечание : Это более дешевый мультиметр Fluke китайского производства; не такой отточенный, как ваш типичный Fluke американского производства, и на самом деле не предназначен для продажи за пределами Китая. В частности, ему не хватает утонченности и нет жесткого руководства на английском языке.

>>>Текущие цены см. здесь

Основные характеристики

• Торговая марка Fluke
• Меры до 1000 В, 10 А
• Вход температуры (до 400°C)
• Измеряет емкость до 1000 мкФ
• Рабочий цикл и частота
• Мин./макс. и относительный режимы
• Дисплей с подсветкой (4000 отсчетов)
• Автоматический и ручной диапазон
• Вес: 1 фунт (455 г)
• Размеры: 7,2″ (183 мм) x 3,6″ (91 мм) x 1,9 дюйма (49,5 мм)

В комплекте

• Батарейки AA
• Тестовые щупы
• Термопара (для измерения температуры)
• Инструкции (на китайском языке)

Руководство по Fluke 17B+ на английском языке см. здесь.

Это для тех, кто действительно хотел бы использовать Fluke, но не имеет бюджета или не может оправдать дополнительные расходы. В основном он работает так же хорошо, как и любой другой из этого бренда, хотя у вас нет сверхбыстрой непрерывности, которой они известны, или высокого уровня точности и точности. Тем не менее, 17B+ работает очень хорошо и имеет прочную конструкцию.

Улучшения по сравнению с предыдущей моделью
Как уже отмечалось, эта модель более чувствительна, чем 17B, с более быстрой проверкой непрерывности и более быстрым временем автоматического выбора диапазона. Он по-прежнему отстает от стандартных Flukes по этому показателю, в том числе по времени, необходимому для получения результатов в диапазонах сопротивления и емкости.

Диапазон емкости увеличен в десять раз до 1000 мкФ, что позволяет диагностировать более крупные конденсаторы. Кроме того есть включение режима Min/Max . Это само по себе является преимуществом по сравнению со старым счетчиком и новым 15B+. Min/Max предназначен для мониторинга и обнаружения расхождений в заданном сигнале, позволяя точно определять (и удерживать) низкие и высокие всплески во времени.

Вы также получаете относительный режим . Эта функция может сравнить значение, которое вы ранее сохранили из данного сигнала. Это также позволит вам обнулить сопротивление ваших проводов перед выполнением измерений для получения более точных результатов.

Также можно измерить коэффициент заполнения/частоту при проверке тока/напряжения в цепи. Также следует отметить размер и вес 17B+, который тяжелее и больше оригинала.

Что еще?
Измеряет все стандартные диапазоны – напряжение (1000 В), силу тока (от 10 А до 400 мкА), сопротивление (до 40 МОм). Милливольты, миллиампер и микроампер находятся в отдельных положениях дискового переключателя и могут измерять как переменный, так и постоянный ток. Емкость и температура также имеют свои значения, хотя эта единица измерения может отображаться только в градусах Цельсия, что может раздражать некоторых поклонников империалов.

17B+ — это только среднеквадратичное значение, а не истинное среднеквадратичное значение. Это действительно имеет значение только тогда, когда нужны более точные измерения приводов переменного тока, систем переменного напряжения и т. д.

Что с инструкцией?
Наряду со счетчиками 15B и 18B+, 17B+ предназначался для китайского рынка, поэтому руководство написано на китайском языке. Это не будет иметь большого значения для тех, кто умеет пользоваться цифровым мультиметром, но новые пользователи могут столкнуться с трудностями. Однако большая часть из них не требует пояснений, и у вас также есть онлайн-руководство, к которому можно обратиться, если вы застряли. См. здесь: http://assets.fluke.com/manuals/151718__umeng0000.pdf

SPECS

Диапазон		Точность	Разрешение
Напряжение переменного тока	4 В / 1000 В	±(1,0%+3)	1 мВ-1 В
Милливольты переменного тока	400 мВ	±(3,0%+3)	0,1 мВ
Напряжение постоянного тока	4 В / 1000 В	±(0,5%+3)	1 мВ-1 В
Милливольты постоянного тока	400 мВ	±(1,0%+3)	0,1 мВ
Переменный ток	400 мкА / 10 А	±(1,5%+3)	0,1 мкА-0,01 А
Постоянный ток	400 мкА / 10 А	±(1,5%+3)	0,1 мкА-0,01 А
Сопротивление	400 Ом / 40 МОм	±(0,5%+2)	0,1 Ом-0,01 МОм
Емкость	40 нФ / 1000 мкФ	±(2,0%+5) при 40–400 нФ	0,01 нФ–1 мкФ
Частота	50 Гц / 100 кГц	±(0,1%+3)	0,01 Гц-0,1 кГц
Проверка диодов	2 В	±(10%)	0,001 В
Температура	-55°C / 400°C	±2,0°C при 0-50°C

Эти показатели точности, как правило, хороши в течение 12 месяцев после новой/после калибровки. . Он кажется прочным и выдержит некоторые злоупотребления, такие как падения и удары. Прочный корпус имеет желтый цвет торговой марки, хотя и без их логотипа. Сзади находится откидная скоба (подножка). Печатная плата была обновлена ​​по сравнению с 17B+, и циферблат можно использовать одной рукой. Экономия была сделана на конструкции измерительных проводов, которые изготовлены из ПВХ, но вы не можете иметь все сразу.

Дисплей : Большой, с подсветкой, но, возможно, не такой четкий и яркий, как у Flukes американского производства. Вы получаете разрешение 4000 отсчетов, что в значительной степени стандартно для этого ценового диапазона.

Функции и характеристики

Другие бренды в зависимости от ценового диапазона могут превзойти этот измеритель по скорости, будучи своевременными, чтобы зафиксировать непрерывность (хотя и не царапать). Строителям лучше выбрать более быструю модель, поскольку сопротивление и емкость также требуют времени.

Другие функции :
Мин. /макс. режим
Относительный режим
Автоматическое отключение питания (через 20 минут)
Автоматическое выключение подсветки (через две минуты)
Предупреждение о перенапряжении

Защита безопасности

Плата была переработана и имеет улучшенную защиту , с MOV. Он также имеет качественные предохранители с высокой разрывной нагрузкой, рассчитанные на 11 А и 440 мА (для двух входов тока). Счетчик защищен по CAT-III, поэтому вы можете безопасно проверять большинство систем за коммутационным аппаратом строительной установки. Защита от перенапряжения до 6кВ.

Механический ; он прочный с прорезиненной оболочкой и имеет степень защиты IP 40.

Плюсы и минусы

PROS

• Известный бренд
• Дешево за свои деньги
• Довольно точно
• Прочный и надежный
• Простота использования
• Функции включают мин./макс.
• Измеряет температуру

CONS

• Сделано в Китае (только руководство на китайском языке)
• Без магнитного держателя
• Тестовые провода более низкого качества
• Вялая непрерывность / диапазон
• Среднеквадратичное значение

Заключение

Цифровой мультиметр Fluke 17B+ получил в основном положительные отзывы в мире электрооборудования для испытаний. Это отличное соотношение цены и качества, учитывая бренд и несмотря на то, что он собран в Китае. Он страдает от скорости, как и большинство счетчиков стоимостью менее 200 долларов, а также имеет инструкции только на китайском языке. Это не True-RMS, но он хорош для начинающих и для тех, кто ищет резервную копию. В целом, это хорошее соотношение цены и качества.

В качестве альтернативы : 18B+ снова имеет больше функций, или вы можете немного сэкономить и использовать 15B+, если вам не нужна температура или мин./макс. Что касается других, более дешевых моделей Fluke, обратите внимание на компактную серию 110, которая немного более совершенна (хотя и производится в Китае). Например, Fluke 117 также имеет бесконтактный детектор напряжения.

Обзор FLUKE 17B+ и 15B+

Мультиметры незаменимы при выполнении электромонтажных работ, поскольку они измеряют множество электрических свойств. Компания Fluke выпустила два отличных мультиметра: 17B+ и 15B+. Мы будем сравнивать их на основе расширенной функциональности и режимов. Мы будем основывать наши рекомендации на уровне навыков пользователя и потребностях проекта.

Fluke 17B+

FLUKE 17B+

Fluke 17B+ — компактный мультиметр. Он прост в использовании и обеспечивает безопасные и надежные измерения. Он может измерять напряжение, емкость, сопротивление и непрерывность.

Емкость имеет диапазон до 1000 мкФ, что позволяет диагностировать более крупные конденсаторы.

Имеет режим мин/макс. Этот режим позволяет контролировать и обнаруживать расхождения в сигнале. Пользователи смогут точно определять и удерживать высокие и низкие прыжки с течением времени.

Относительный режим обеспечивает сравнение заданного сигнала с ранее сохраненным значением. Пользователи могут обнулить сопротивление в своих лидах. Это позволит проводить измерения для получения более точных результатов.

Рабочий цикл и частоту можно измерить при проверке тока или напряжения в цепи.

Одна из проблем, с которой могут столкнуться пользователи, заключается в том, что руководство поставляется на китайском языке. Для тех, кто имеет опыт работы с мультиметром, это не будет проблемой, но для новых пользователей может возникнуть путаница. Тем не менее, руководства можно скачать в Интернете, чтобы упростить задачу.

Может измерять напряжение до 1000 В, силу тока от 10 А до 400 мкА и сопротивление до 40 МОм. Все эти измерения являются стандартными для большинства мультиметров.

Этот мультиметр крепкий. Он создан, чтобы выдерживать падения и удары. На задней части устройства имеется подставка.

Большой дисплей с подсветкой. Он имеет разрешение 4000 точек.

Устройство имеет функцию автоматического отключения через 20 минут. Экран с подсветкой выключается через две минуты. Обе эти функции могут быть отключены по желанию пользователя.

Плата имеет отличную защиту с помощью MOV. Кроме того, он поставляется с предохранителями с высокой разрывной способностью. Он также имеет защиту CAT-III.

Обеспечивает высокую точность и возможность измерения температуры.

Недостатком этого устройства является то, что оно считывается медленно и ему не хватает реальных возможностей RMS.

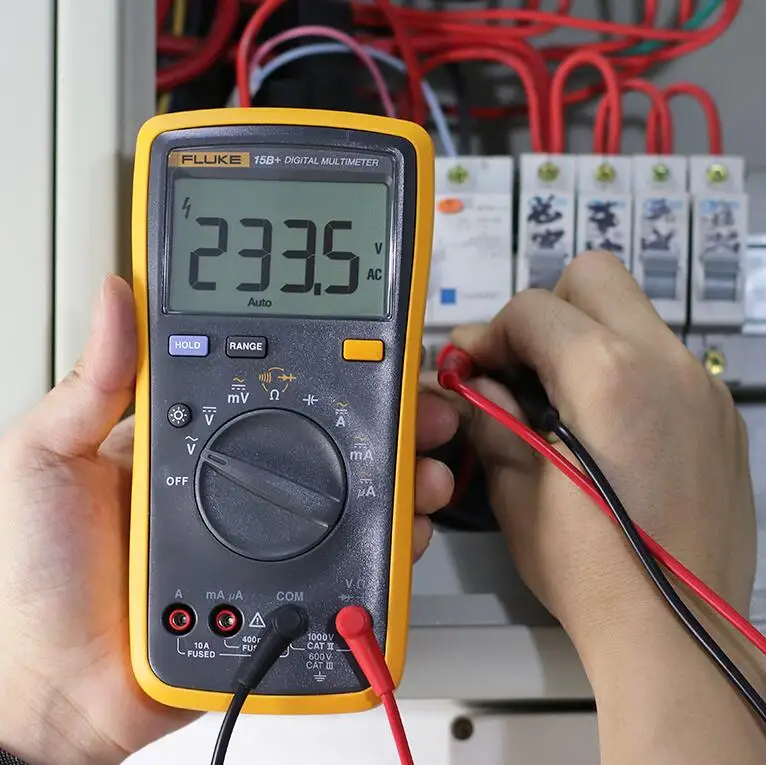

Fluke 15B+

Fluke 15b+

Fluke 15B+ — это мультиметр с функцией автоматического выбора диапазона. Он позволяет измерять непрерывность, переменное и постоянное напряжение, сопротивление, проверку диодов и т.д.

В отличие от 17B+, 15B+ не имеет режима min/max или относительного режима. Он также не имеет рабочего цикла, не измеряет переменный или постоянный ток и не измеряет температуру. Однако они оба имеют прочную конструкцию.

Fluke 15B+ имеет превосходную конструкцию. Его рейтинг IP составляет 40. Несмотря на длину более 7 дюймов, им по-прежнему легко управлять одной рукой. В комплекте чехол и прочный чехол. На задней панели устройства есть функция, похожая на подставку.

Большой яркий экран с разрешением 4000 отсчетов. Подсветка имеет функцию автоотключения через две минуты, которую можно отключить. Кроме того, на передней панели у экрана есть четыре входа, которыми оснащена эта модель.

Батарейки типа АА могут работать до 500 часов. Но это будет определяться тем, насколько часто вы используете подсветку. Кроме того, функция автоотключения отключает устройство через 20 минут, которую можно отключить.

Входы тока защищены быстродействующими предохранителями. Он составляет 440 мА для микро- и миллиамперного входа и 11 А для сильноточного входа. Кроме того, это счетчик CAT-III.

Может измерять напряжение до 1000 В, силу тока от 10 А до 400 мкА и сопротивление до 40 МОм.

Недостатком данной модели является медлительность при изменении показаний.

Наша рекомендация

Оба мультиметра обладают широким набором функций. Мы собираемся разобрать различия, чтобы помочь пользователям принять решение о покупке. Во-первых, Fluke 17B+ предлагает режим мин/макс, несколько функций безопасности и прочный корпус.
