Основные характеристики транзистора D526-Y
D526-Y (также известный как 2SD526-Y) — это NPN биполярный транзистор средней мощности. Он относится к семейству кремниевых планарных эпитаксиальных транзисторов. Основные характеристики D526-Y:
Тип: NPN
Максимальное напряжение коллектор-эмиттер: 80 В
Максимальный ток коллектора: 4 А
Рассеиваемая мощность коллектора: 30 Вт
Коэффициент усиления по току (hFE): 120-240
Граничная частота: 8 МГц
Корпус: TO-220
Данный транзистор обладает хорошими усилительными свойствами и способен работать с относительно большими токами и напряжениями, что делает его подходящим для применения в схемах усиления мощности звуковой частоты, импульсных источниках питания и других силовых устройствах.
Особенности применения транзистора D526-Y
При использовании транзистора D526-Y в электронных схемах следует учитывать несколько важных моментов:
Необходимо обеспечить эффективный теплоотвод, особенно при работе с большими токами. Корпус TO-220 позволяет легко установить транзистор на радиатор.
Следует соблюдать предельно допустимые значения напряжений и токов, указанные в документации.
Для защиты от пробоя рекомендуется использовать ограничительные диоды.
При работе на высоких частотах необходимо минимизировать паразитные емкости и индуктивности в цепях транзистора.
Правильное применение D526-Y позволяет создавать надежные и эффективные электронные устройства.
Схема включения транзистора D526-Y
Типовая схема включения транзистора D526-Y в усилительном каскаде выглядит следующим образом:
«` «`
В этой схеме:
Rc — коллекторный резистор, определяющий режим работы транзистора по постоянному току
Rb — базовый резистор, задающий ток базы
Vcc — напряжение питания
Входной сигнал подается на базу транзистора через резистор Rb, а усиленный выходной сигнал снимается с коллектора. При проектировании схемы необходимо правильно выбрать номиналы резисторов для обеспечения оптимального режима работы транзистора.
Параметры транзистора D526-Y
Для правильного использования транзистора D526-Y важно знать его ключевые параметры:
Максимальное напряжение коллектор-эмиттер (VCEO): 80 В
Максимальное напряжение коллектор-база (VCBO): 80 В
Максимальное напряжение эмиттер-база (VEBO): 5 В
Максимальный постоянный ток коллектора (IC): 4 А
Рассеиваемая мощность коллектора (PC): 30 Вт
Коэффициент усиления по току (hFE): 120-240
Граничная частота (fT): 8 МГц
Диапазон рабочих температур: от -55°C до +150°C
Эти параметры определяют предельные режимы работы транзистора и его основные характеристики. При проектировании электронных устройств с использованием D526-Y необходимо обеспечить работу транзистора в пределах указанных значений.
Аналоги и замены транзистора D526-Y
В случае отсутствия транзистора D526-Y его можно заменить аналогичными моделями с похожими характеристиками. Вот несколько возможных аналогов:
2SC1827
2SC3308
2SC3540
2SD1407
BD243C
TIP41C
При выборе замены следует обратить внимание на следующие параметры:
Максимальное напряжение коллектор-эмиттер
Максимальный ток коллектора
Рассеиваемая мощность
Коэффициент усиления по току
Граничная частота
Тип корпуса
Важно отметить, что прямая замена может потребовать корректировки схемы или режимов работы устройства. Всегда следует проверять совместимость выбранного аналога с конкретной схемой.
Применение транзистора D526-Y в электронных устройствах
Благодаря своим характеристикам, транзистор D526-Y находит применение в различных электронных устройствах:
Усилители мощности звуковой частоты
Импульсные источники питания
Драйверы двигателей
Схемы управления реле и соленоидами
Стабилизаторы напряжения
Преобразователи напряжения
В каждом из этих применений D526-Y используется для усиления сигнала или коммутации относительно больших токов. Его способность работать с напряжениями до 80 В и токами до 4 А делает его универсальным компонентом для множества электронных схем.
Особенности монтажа транзистора D526-Y
При монтаже транзистора D526-Y на печатную плату или установке на радиатор следует учитывать несколько важных моментов:
Корпус TO-220 имеет металлическую подложку, соединенную с коллектором транзистора. При монтаже на радиатор необходимо использовать изолирующую прокладку, если радиатор не должен иметь электрический контакт с коллектором.
Для эффективного теплоотвода рекомендуется использовать теплопроводящую пасту между транзистором и радиатором.
При пайке выводов транзистора следует использовать теплоотвод, чтобы предотвратить перегрев кристалла.
Расположение выводов транзистора (слева направо при взгляде на плоскую сторону корпуса): база, коллектор, эмиттер.
Правильный монтаж транзистора D526-Y обеспечивает его надежную работу и длительный срок службы в составе электронного устройства.
Сообщение тока постоянного тока (H FE ): 120 до 240
Частота перехода, 8 МГц
. от -55 до +150 °C
Упаковка: TO-220

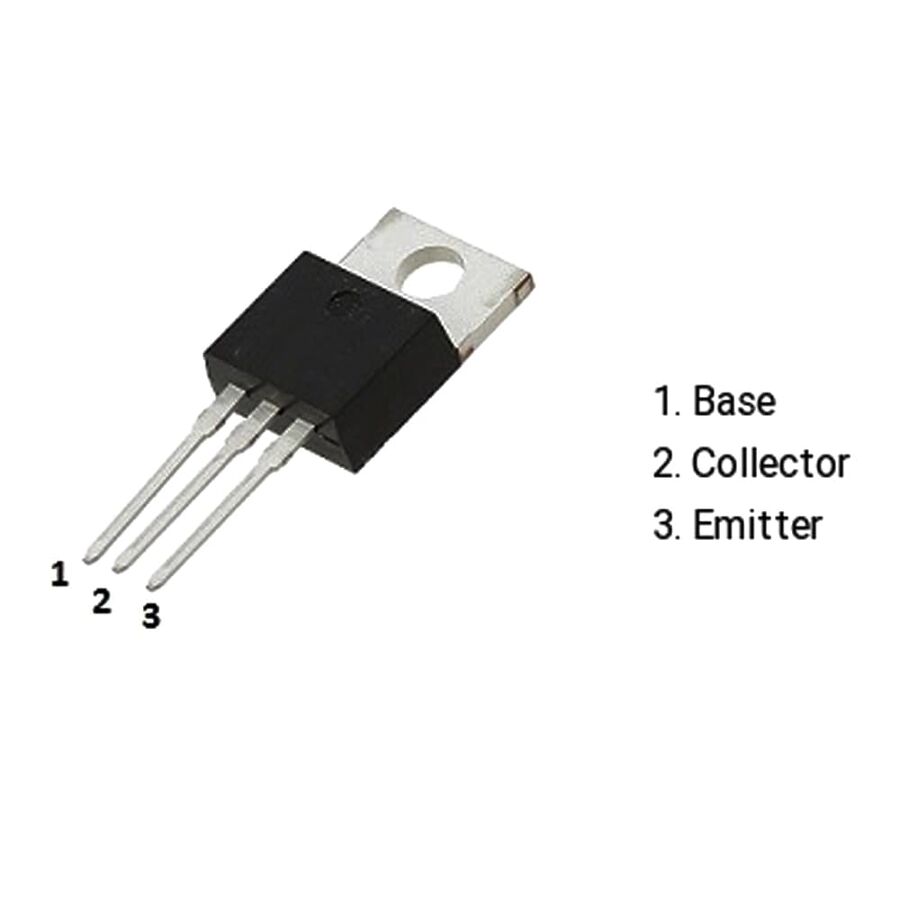

Распиновка 2SD526-Y
На рисунке показана схема выводов этого транзистора.
Классификация ч
FE
Транзистор 2SD526-Y может иметь усиление по току от 120 до 240 . Коэффициент усиления 2SD526 будет находиться в диапазоне от 40 до 240 , для 2SD526-R он будет в диапазоне от 40 до 80 , для 2SD526-O будет в диапазоне с 70 по 140 .

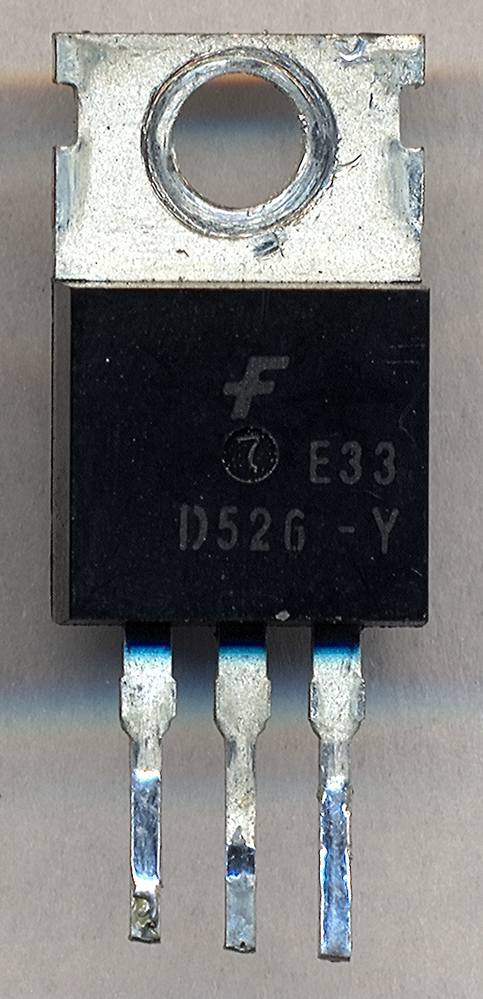

Маркировка
Иногда префикс «2S» не указывается на упаковке — 2SD526-Y может иметь только маркировку « D526-Y «.
