Стабилитрон Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д) средней мощности, сплавной, кремниевый. Основное назначение — стабилизация напряжений в диапазоне от 7 до 14 В. Диапазон токов стабилизации 3-40 мА. Имеет металлостеклянный корпус и гибкие выводы. Тип стабилитрона и его цоколёвка нанесены на корпусе. Корпус является анодом (положительным выводом). Весит стабилитрон не более 1 г.

Электрические параметры стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Напряжение стабилизации при Iст = 5 мА:
При Т = +25°C
Д814А 7…8,5 В
Д814Б 8. ..9,5 В
Д814В
9…10,5 В
Д814Г 10…12 В
Д814Д 11,5…14 В
При Т = -60°C
Д814А 6…8,5 В
Д814Б 7…9,5 В
Д814В 8…10,5 В
Д814Г 9…12 В
Д814Д 10…14 В
При Т = +125°C
Д814А 7…9,5 В
Д814Б 8…10,5 В
Д814В 9…11,5 В
Д814Г 10.
..13,5 В
Д814Д 11,5…15,5 В
• Уход напряжения стабилизации, не более:
• Через 5 с после включения в течение последующих 10 с:
Д814А 170 мВ
Д814Б 190 мВ
Д814В 210 мВ
Д814Г 240 мВ
Д814Д 280 мВ
• Через 15 с после включения в течение последующих 20 с: 20 мВ
• Прямое напряжение (постоянное) при Iпр = 50 мА,
Т = -60 и +25°С, не более
1 В
• Постоянный обратный ток при Uобр = 1 В, не более 0,1 мкА
• Дифференциальное сопротивление, не более:
при Iст = 5 мА и Т = +25°C:
Д814А 6 Ом
Д814Б 10 Ом
Д814В 12 Ом
Д814Г 15 Ом
Д814Д 18 Ом
при Iст = 1 мА и Т = +25°C:
Д814А 12 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом
при Iст = 5 мА, Т = -60 и +125°C:
Д814А 15 Ом
Д814Б
18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом

Предельные характеристики стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Минимальный ток стабилизации:
3 мА
• Максимальный ток стабилизации:
При Т ≤ +35°C:
Д814А 40 мА
Д814Б 36 мА
Д814В 32 мА
Д814Г 29 мА
Д814Д 24 мА
При Т ≤ +100°C:
Д814А 24 мА
Д814Б 21 мА
Д814В 19 мА
Д814Г 17 мА
Д814Д 14 мА
При Т ≤ +125°C:
Д814А 11,5 мА
Д814Б 10,5 мА
Д814В 9,5 мА
Д814Г 8,3 мА
Д814Д 7,2 мА
• Прямой ток (постоянный) 100 мА
• Рассеиваемая мощность:
При Т ≤ +35°C 340 мВт
При Т = +100°C 200 мВт
При Т = +125°C 100 мВт
• Рабочая температура (окружающей среды): -60.
..+125°C

Стабилитрон Д814Г: характеристики, аналоги и цоколевка

Согласно техническим характеристикам, предоставленным компанией АО «Орбита», Д814Г — это стабилитрон, изготовленный на кремниевой основе с применением сплавной технологии и имеющий среднюю мощность. Он применяется в блоках питания для стабилизации рабочего напряжения в диапазоне от 10 до 13,5 В при действующем токе величиной от 3 до 29 мА.  Гарантированный срок, на протяжении которого Д814Г будет исправным и готовым к применению, при хранении его на отапливаемом складе равен 25 лет, а на холодном 16,5 лет.

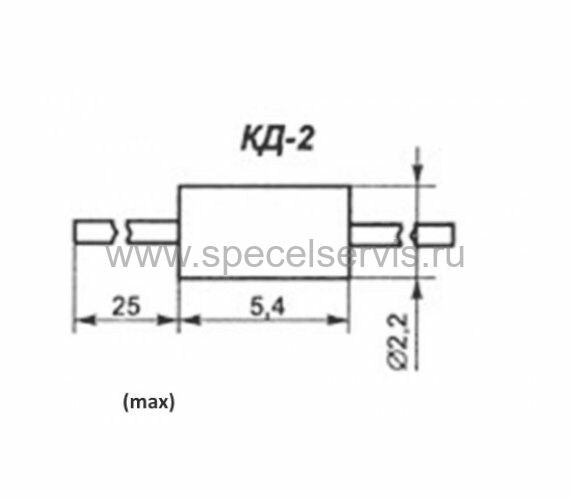

Цоколевка

Стабилитроны Д814Г чаще всего выпускают в корпусе КД-8 с двумя выводами. На него наносится рисунок с назначением выводов и значок предприятия изготовителя. Внешняя оболочка прибора играет роль анода. Масса до 1 гр. Можно также найти Д814Г1 в стеклянной упаковке KD-3A. В этом случае вес изделия не превышает 0,3 гр.

Технические характеристики

Теперь приступим к рассмотрению предельно возможных характеристик стабилитрона Д814Г. Они считаются основными как при конструировании, так и при выборе замены. При выходе этих параметров за допустимые нормы, даже на короткое время, Д814Г станет непригоден для дальнейшего использования. Приведём эти значения:

  • минимальный ток, требуемый для стабилизации – 3 мА;
  • наибольший допустимый ток стабилизации при т-ре воздуха:
    • +35°С – 29 мА;
    • +100°С – 17 мА;
    • +125°С – 8,3 мА;
  • предельный возможный ток, текущий на протяжении длительного времени – 100 мА;
  • наибольшая мощность при т-ре:
    • меньше +35°С – 340 мВт;
    • +100°С – 200 мВт;
    • +125°С – 100 мВт;
  • диапазон рабочих т-р от -60°С до +125°С.

Электрические х-ки также предоставляют важные и полезные сведения о Д814Г. Все измерения были произведены при т-ре +25°С. Другие условия тестирования стабилитрона, изготовители предоставляют по мере необходимости. Для Д814Г их значения равны:

  • разность потенциалов стабилизации при токе через Д814Г — 5 мА и т-ре:
    • +25°С – от 10 до 12 В;
    • -60°С – от 9 до 12 В;
    • +125°С – от 10 до 13,5 В;
  • температурный к-нт разности потенциалов стабилизации, определённый при т-ре от -60 до +125°С и токе 5 мА не может быть выше 0,095%/ОС;
  • разброс значений разности потенциалов стабилизации при токе через устройство 5 мА – ±1%;
  • уход разности потенциалов стабилизации:
    • в диапазоне времени от 5 с до 15 с после подачи напряжения 240 мВ;
    • в диапазоне времени от 25 с до 35 с после подачи напряжения 20 мВ;
  • постоянная разность потенциалов при т-ре от -60 до +25°С и токе равном 50 мА, не более 1 В;
  • ток в обратном направлении не должен превышать 0,1 мкА;
  • сопротивление Д814Г, измеренное при:
    • Т = +25°С и I = 5 мА не может быть больше 15 Ом;
    • Т = +25°С и I = 1 мА не может быть больше 30 Ом;
    • Т =-60 °С и +125О
      С и IСТ = 5 мА не может быть больше 30 Ом;

В стабилитроне Д814Г содержится 0,001102 грамм золота.

Аналоги

Российских аналогов стабилитрона Д814Г не существует. Также нет и зарубежных устройств в корпусе КД-8, так как в нем выпускались только отечественные устройства. При необходимости Д814Г можно заменить на: 1N4742A или 1N4740 в корпусе DO-41, а так же на BZX79-C13 в DO-35.

Производители

Производят стабилитрон Д814Г на отечественном заводе АО «Орбита», г. Саранск. Больше ни одно предприятие не выпускает данное изделие. Соответственно купить можно только продукцию данной компании. Несмотря на это он не является дефицитным и его легко можно найти в продаже.
