Схема подключения датчика скорости. Датчик скорости ВАЗ 2110: назначение, признаки неисправности и замена

Как работает датчик скорости на ВАЗ 2110. Какие признаки указывают на неисправность датчика скорости. Как правильно выполнить диагностику и замену датчика скорости на ВАЗ 2110.

Назначение и принцип работы датчика скорости ВАЗ 2110

Датчик скорости является важным элементом электронной системы управления двигателем на инжекторных автомобилях ВАЗ 2110. Его основные функции:

• Измерение текущей скорости движения автомобиля
• Передача данных о скорости в электронный блок управления (ЭБУ)
• Участие в управлении впрыском топлива и углом опережения зажигания
• Контроль качества топливовоздушной смеси

Принцип работы датчика основан на эффекте Холла. При вращении вала КПП датчик генерирует электрические импульсы, частота которых пропорциональна скорости вращения. За 1 км пути датчик выдает около 6000 импульсов. ЭБУ анализирует эти сигналы и определяет текущую скорость автомобиля.

Расположение датчика скорости на ВАЗ 2110

Датчик скорости на ВАЗ 2110 расположен в моторном отсеке, в районе коробки передач. Точное местоположение:

• На корпусе КПП, сверху
• Рядом с приводом правого переднего колеса (ШРУСа)
• Вблизи выпускного коллектора

Для доступа к датчику лучше всего поднять автомобиль на подъемнике или смотровой яме. Также можно получить доступ снизу, если поставить машину на эстакаду.

Признаки неисправности датчика скорости

На проблемы с датчиком скорости ВАЗ 2110 могут указывать следующие признаки:

• Некорректные показания спидометра — занижение или завышение скорости
• Неработающий или «дергающийся» спидометр
• Неточные показания одометра
• Горящая лампа Check Engine на панели приборов
• Нестабильная работа двигателя на холостом ходу
• Повышенный расход топлива
• Снижение мощности двигателя

Также на неисправность может указывать появление кодов ошибок P0500 или P0503 при диагностике.

Как проверить исправность датчика скорости

Существует несколько способов проверки работоспособности датчика скорости ВАЗ 2110:

1. С помощью мультиметра:
   • Снять датчик
   • Подключить мультиметр к выводам датчика
   • Вращать вал датчика, имитируя движение
   • При исправном датчике напряжение должно расти с увеличением скорости вращения
2. Не снимая датчик:
   • Поднять переднее колесо
   • Подключить мультиметр к проводам датчика
   • Вращать колесо вручную
   • Напряжение должно меняться пропорционально скорости вращения
3. С помощью контрольной лампы:
   • Подключить лампу к сигнальному проводу датчика и массе
   • Вращать колесо
   • Лампа должна мигать при вращении

Замена датчика скорости ВАЗ 2110

Если диагностика показала неисправность датчика, его необходимо заменить. Порядок замены:

1. Отсоединить минусовую клемму аккумулятора
2. Поднять автомобиль для удобного доступа к датчику
3. Отсоединить электрический разъем от датчика
4. Открутить крепежный болт и извлечь датчик из посадочного места на КПП
5. Установить новый датчик в обратной последовательности
6. Проверить работу спидометра после замены

При установке нового датчика необходимо смазать резиновое уплотнительное кольцо трансмиссионным маслом для лучшей герметизации.

Выбор нового датчика скорости

При покупке нового датчика скорости для ВАЗ 2110 рекомендуется учитывать следующие моменты:

• Выбирать датчик с металлическим штоком — он более долговечен, чем пластиковый
• Проверить маркировку контактов — предпочтительнее обозначение «-«, «A», «+», а не цифровое «1», «2», «3»
• Проверить наличие уплотнительной шайбы на штоке
• Приобретать датчик у проверенных производителей

Правильный выбор и корректная установка нового датчика скорости обеспечат стабильную работу электронных систем автомобиля ВАЗ 2110.

Возможные проблемы после замены датчика скорости

После замены датчика скорости на ВАЗ 2110 могут возникнуть следующие проблемы:

• Спидометр по-прежнему не работает или работает некорректно
• Двигатель работает нестабильно на холостых оборотах
• Горит лампа Check Engine

Причины возникновения этих проблем:

1. Неправильное подключение разъема датчика
2. Использование некачественного или неподходящего датчика
3. Повреждение проводки при замене
4. Неправильная установка датчика в посадочное место

Если после замены датчика проблемы сохраняются, необходимо проверить правильность подключения и качество самого датчика. В некоторых случаях может потребоваться диагностика электронной системы управления двигателем.

Профилактика неисправностей датчика скорости

Для предотвращения преждевременного выхода из строя датчика скорости ВАЗ 2110 рекомендуется выполнять следующие профилактические меры:

• Регулярно проверять состояние электрических контактов и разъема датчика
• Защищать датчик от попадания влаги и грязи
• Избегать механических повреждений датчика при ремонте и обслуживании автомобиля
• Своевременно заменять трансмиссионное масло в КПП
• При появлении первых признаков неисправности проводить диагностику

Соблюдение этих простых правил поможет продлить срок службы датчика скорости и обеспечить стабильную работу электронных систем автомобиля ВАЗ 2110.

Датчик скорости ВАЗ 2110 — изучаем строение прибора

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.



Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
4. Совмещаем привод датчика скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем в колодочный разъем.



При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Распиновка датчика скорости. Распиновка датчика скорости ваз и схема подключения дс Схема подключения датчика скорости

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

• повышенный расход топлива;
• плохая тяга двигателя;
• неработающий или работающий с большой погрешностью спидометр;
• нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

• подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
• надеть трубку на ось датчика;
• вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

• Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
• Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
• Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
• Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
• Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка выполняется в обратной последовательности;
• Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

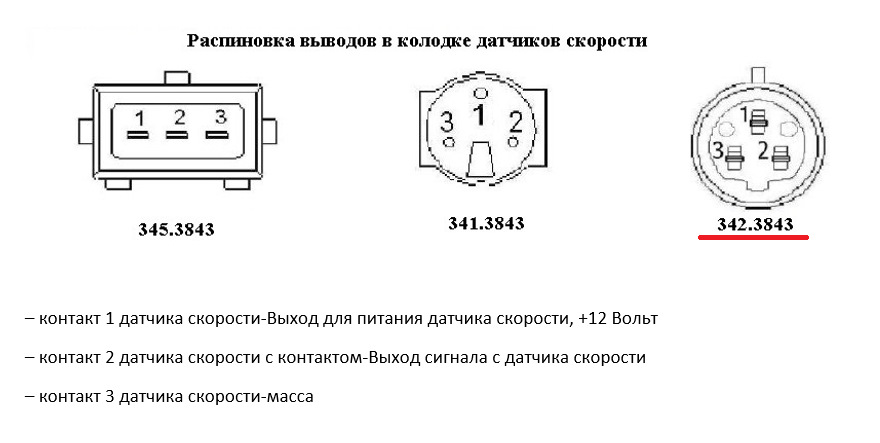

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

• при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
• а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

1. Р0500 — отсутствие сигнала датчика скорости.
2. Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
3. Значительно повышается расход топлива.
4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

• снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

• третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

• автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Любой, существующий в мире автомобиль, в обязательном порядке оборудуется специальной системой, предназначенной для измерения скорости транспортного средства и передачи данной информации на ЭБУ. На карбюраторных автомобилях используется тросовая (механическая) система спидометра, в результате чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 он монтируется только на инжекторные автомобили — данная система электронная и отвечает за управление работой силового агрегата. Замена датчика скорости — мероприятие довольно трудоемкое, но совсем не сложное. Об этом далее в статье.

Назначение данного устройства — «выставление» угла опережения зажигания, контроль над качеством топливной смеси и правильная подача топлива. Датчик собирает для инжекторного двигателя массу информации, такой как обороты мотора, уровень детонации, скорость движения и так далее, и передает на электронный блок цифровые сигналы. В свою очередь, тут происходит проверка этих данных и в работу инжектора вносятся соответствующие коррективы. Как правило, датчик скорости расположен под капотом, в двигательном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врет» относительно километража и скорости либо работает рывками — это свидетельствует о некорректной работе датчика скорости либо его привода. Также возможны неполадки в электроцепи, перепутана распиновка, подводит разъем и так далее. Помимо этого, указывать на неисправность датчика скорости может и то, что транспортное средство глохнет на холостом ходу, однако этому может быть масса других причин. Конечно, если спидометр выдает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», значит причина — вышедший из строя датчик скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

Второй способ диагностики датчика скорости:

Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла.

Контроллер датчика, как приобрести новый контроллер, на что необходимо обращать внимание при покупке

При выборе нового датчика скорости, обратите внимание на следующие моменты: желательно, чтобы разъемы внутри колодки имели обозначения — «-«, «А», «+», вместо стандартных «1, «2», «3». По сути, это не имеет принципиального значения, но распиновка в таком случае будет проведена быстрее и, что самое главное, правильно.

Еще один важный момент — отдавайте предпочтение устройству с металлическим штоком, поскольку он прослужит больше полугода, «отпущенных» пластмассовому. Обязательно проверьте, укомплектован ли шток шайбой, как он вращается и не имеет ли он люфта.

Инструменты, приборы и расходные материалы

1. Ключи на «21» и «22».
2. Трансмиссионное масло.
3. Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается. Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

На последнем этапе не забудьте проверить привод, а также работу транспортного средства в целом при вывешенных колесах либо в процессе движения автомобиля.

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении , то есть с прибора передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Instromet 0-10V DC Схема подключения датчика скорости ветра — Instromet Weather Systems Ltd — Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Схема подключения датчика скорости ветра 0-10 В пост. тока Instromet

Инструкции по установке Подключение датчика Трехжильный кабель должен быть подключен к отдельному датчику через клеммную колодку в корпусе датчика. Доступ к нему можно получить, открутив два винта, крепящих крышку, где находится идентификационная этикетка цвета проводки. Датчик ветра/температуры на крыше Это устройство должно быть установлено на мачте диаметром 25-50 мм (1-2 дюйма), как можно выше и как можно дальше от дымоходов, козырьков крыш, зданий, деревьев и передающих антенн, которые могут вызвать ветер. турбулентность или помехи. По возможности датчик ветра на крыше должен быть…

Все каталоги и брошюры Instromet Weather Systems Ltd

1. Пустельга 4500 мер

   2 страницы

2. Пустельга 3000 мер

   2 страницы

3. Пустельга 2000 мер

   2 страницы

4. Пустельга 1000 мер

   2 страницы

5. instromet

   16 страниц

6. ДАТЧИК ВЕТРА с выходами 0–10 В

   1 стр.

7. ДАТЧИК ВЕТРА с выходами 0–10 В

   1 стр.

8. ДАТЧИК ВЕТРА с выходами 4–20 мА

   1 Стр.

9. ДАТЧИК ВЕТРА с выходом 0–10 В

   1 стр.

10. Instromet Weather Systems Ltd

    2 страницы

11. Схема подключения датчика ветра/температуры Instromet

    2 страницы

12. Влажность

    2 страницы

13. ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ВЕТРА с индикатором скорости ветра

    1 Страницы

14. ПЕРЕКЛЮЧАТЕЛИ ВЕТРА INSTROMET 5A

    1 Страницы

15. ДАТЧИК ВЕТРА с выходом 4–20 мА

    1 стр.

16. Instromet Weather Systems Ltd

    1 стр.

17. Мультипогодный дисплей” (MWD)

    1 стр.

Сравнить

Удалить все

Сравнить 10 товаров

Toyota Yaris Жгут проводов датчика скорости вращения колеса Abs (справа). Датчик контроля заноса; полозья — 8951652130

Колеса TRD Внимание! Обновите свою поездку с помощью НОВОГО бронзового колеса Geniune TRD.

Купить сейчас

Выберите год:

• 2020
• 2019
• 2018
• 2017
• 2016
• 2015
• 2014
• 2013
• 2012
• 2011
• 2010
• 2009 г.
