Стабилитрон Д818: характеристики, применение и особенности использования

Что такое стабилитрон Д818 и для чего он используется. Каковы основные параметры и характеристики стабилитрона Д818. Как правильно эксплуатировать и применять стабилитрон Д818 в электронных схемах. Какие существуют разновидности стабилитрона Д818.

Содержание

Общие сведения о стабилитроне Д818

Стабилитрон Д818 представляет собой кремниевый полупроводниковый прибор, предназначенный для стабилизации напряжения в электронных схемах. Он относится к классу маломощных прецизионных стабилитронов и выпускается в нескольких модификациях: Д818А, Д818Б, Д818В, Д818Г, Д818Д и Д818Е.

Основные характеристики стабилитрона Д818:

  • Номинальное напряжение стабилизации: 9 В
  • Диапазон токов стабилизации: 3-33 мА
  • Температурный диапазон: от -60°C до +125°C
  • Корпус: металлостеклянный с гибкими выводами
  • Масса: не более 1 г

Стабилитроны Д818 широко применяются в источниках опорного напряжения, стабилизаторах напряжения, измерительной аппаратуре и других устройствах, где требуется высокостабильное напряжение 9 В.


Принцип работы и основные параметры стабилитрона Д818

Стабилитрон Д818 работает на основе эффекта электрического пробоя p-n-перехода в обратном направлении. При достижении определенного напряжения (напряжения стабилизации) обратный ток резко возрастает, а напряжение на стабилитроне остается практически неизменным в широком диапазоне токов.

Ключевые параметры стабилитрона Д818:

  • Напряжение стабилизации Uст: 9 В ± 5-15% (в зависимости от модификации)
  • Минимальный ток стабилизации Iст.мин: 3 мА
  • Максимальный ток стабилизации Iст.макс: 33 мА
  • Дифференциальное сопротивление rст: 18-70 Ом
  • Температурный коэффициент напряжения стабилизации αUст: от ±0,001 до ±0,029 %/°C

Как работает стабилитрон Д818 в схеме? При подключении последовательно с резистором и источником напряжения, превышающим напряжение стабилизации, стабилитрон поддерживает на себе постоянное напряжение 9 В в широком диапазоне входных напряжений и токов нагрузки.

Особенности применения стабилитрона Д818

При использовании стабилитрона Д818 в электронных схемах следует учитывать ряд важных особенностей:


  1. Рабочий режим — только на обратной ветви вольт-амперной характеристики. Эксплуатация в прямом включении недопустима.
  2. Необходимо обеспечить ток через стабилитрон в диапазоне 3-33 мА.
  3. Корпус стабилитрона является анодом (положительным электродом).
  4. Максимальная рассеиваемая мощность не должна превышать 0,3 Вт.
  5. Пайка выводов допускается на расстоянии не менее 5 мм от корпуса.

Какие схемы можно построить на стабилитроне Д818? Наиболее распространены простые параметрические стабилизаторы напряжения, источники опорного напряжения для АЦП и ЦАП, а также схемы защиты от перенапряжения.

Разновидности стабилитрона Д818

Стабилитрон Д818 выпускается в нескольких модификациях, различающихся точностью параметров:

  • Д818А: базовая модель с напряжением стабилизации 9 В ±15%
  • Д818Б: улучшенная точность, Uст = 9 В ±10%
  • Д818В: прецизионная модель, Uст = 9 В ±5%
  • Д818Г, Д818Д, Д818Е: сверхпрецизионные модели с Uст = 9 В ±5% и улучшенным температурным коэффициентом

Чем отличаются разные модификации стабилитрона Д818? Основные различия заключаются в точности напряжения стабилизации, температурном коэффициенте и временной стабильности параметров. Более точные модели имеют меньший разброс характеристик и обеспечивают лучшую стабильность напряжения при изменении температуры и в процессе длительной эксплуатации.


Сравнение стабилитрона Д818 с аналогами

Стабилитрон Д818 имеет ряд отечественных и зарубежных аналогов с близкими характеристиками. Рассмотрим некоторые из них:

  • КС509А: отечественный аналог с напряжением стабилизации 9,1 В
  • 1N4739A: зарубежный аналог, 9,1 В, корпус DO-41
  • BZX79C9V1: маломощный стабилитрон на 9,1 В в корпусе SOD-27

В чем преимущества стабилитрона Д818 перед аналогами? Основные достоинства:

  • Широкий выбор модификаций с разной точностью
  • Хорошая температурная стабильность
  • Проверенная надежность и доступность на отечественном рынке

Рекомендации по выбору и замене стабилитрона Д818

При выборе стабилитрона Д818 для конкретного применения следует учитывать несколько ключевых факторов:

  1. Требуемая точность напряжения стабилизации
  2. Диапазон рабочих температур
  3. Максимальный ток через стабилитрон
  4. Допустимая рассеиваемая мощность
  5. Требования к долговременной стабильности параметров

Как правильно подобрать замену стабилитрону Д818? При необходимости замены следует выбирать аналог с максимально близкими характеристиками, обращая особое внимание на напряжение стабилизации, максимальный ток и температурный коэффициент. В ряде случаев может потребоваться корректировка номиналов других элементов схемы.


Особенности монтажа и эксплуатации стабилитрона Д818

При работе со стабилитроном Д818 необходимо соблюдать ряд правил для обеспечения его надежной работы и длительного срока службы:

  • Не допускать превышения максимально допустимого тока 33 мА
  • Обеспечить эффективный теплоотвод при работе на больших токах
  • Соблюдать полярность включения (корпус — анод)
  • Не допускать механических повреждений корпуса и выводов
  • При пайке использовать теплоотвод и не превышать температуру 125°C

Какие меры предосторожности нужно соблюдать при монтаже стабилитрона Д818? Основные рекомендации:

  1. Использовать антистатические меры защиты
  2. Не допускать перегрева при пайке
  3. Соблюдать минимальное расстояние 5 мм от корпуса при пайке выводов
  4. Не подвергать выводы чрезмерным механическим нагрузкам

Проверка и измерение параметров стабилитрона Д818

Для контроля работоспособности и соответствия параметров стабилитрона Д818 заявленным характеристикам можно проводить следующие измерения:

  • Напряжение стабилизации при номинальном токе
  • Дифференциальное сопротивление
  • Ток утечки при обратном напряжении меньше напряжения стабилизации
  • Температурный коэффициент напряжения стабилизации

Как проверить исправность стабилитрона Д818 с помощью мультиметра? Простейшая проверка включает измерение напряжения на стабилитроне при подключении его через токоограничивающий резистор к источнику напряжения. Исправный стабилитрон должен поддерживать напряжение около 9 В при изменении входного напряжения в широких пределах.



Стабилитрон Д818 — DataSheet

Перейти к содержимому

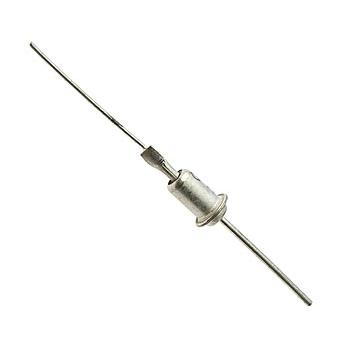

Корпус стабилитрона Д818

Описание

Стабилитроны кремниевые, диффузионно-сплавные, малой мощности, прецизионные. Предназначены для стабилизации номинального напряжения 9 В в диапазоне токов стабилизации 3…33 мА с высокими требованиями к стабильности напряжения в диапазоне температур —60…+125 °С. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса стабилитрона не более 1 г.

Эксплуатация стабилитронов на прямой ветви вольт-амперной характеристики не допускается.

Изгиб выводов допускается ие ближе 2 мм от корпуса или расплющенной части катодного вывода с радиусом закругления не менее 1,5 мм. Растягивающая сила не должна превышать 19,6 Н для анодного вывода и 9,8 Н для катодного.

Пайка выводов допускается не ближе 5 мм от корпуса.

Температура корпуса при пайке не должна превышать +125°С.

Допускается параллельное или последовательное соединение любого числа стабилитронов.



«> «>
Характеристики стабилитрона Д818
ОбозначениеЗначение для:Ед. изм.
Д818АД818БД818ВД818ГД818ДД818Е
 Аналог —
Uст «>мин.7.658.18.558.558.55В
ном.999
9
99
«>макс.10.359.99.459.459.45
при Iст1010
10
101010мА
αUст+0. 020-0.029±0.01±0.005±0.002±0.001%/°C
δUст±0.11±0.13±0.12±0.12±0.12±0.12%
Uпр  (при Iпр, мА)В
rст (при Iст, мА)70 (3)18 (10)18 (10)18 (10)18 (10)18 (10)Ом
Iстмин.333333мА
макс.333333333333
Pпp0.30.30.30.30.30.3Вт
T-60…+125-60…+125-60…+125-60…+125-60…+125-60…+125°C
  • Uст — Напряжение стабилизации.
  • αUст — Температурный коэффициент напряжения стабилизации.
  • δUст — Временная нестабильность напряжения стабилизации.
  • Uпр — Постоянное прямое напряжение.
  • Iпр — Постоянный прямой ток.
  • rст — Дифференциальное сопротивление стабилитрона.
  • Iст — Ток стабилизации.
  • Pпp — Прямая рассеиваемая мощность.
  • T — Температура окружающей среды.



Зависимость дифференциального сопротивления от температуры

Зависимость дифференциального сопротивления от тока

Зависимости температурного коэффициента напряжения стабилизации от тока

Зависимости температурного коэффициента напряжения стабилизации от тока

Зависимости ухода напряжения стабилизации от тока
