Расстояние между дин рейками в щитке. Расстояние между DIN-рейками в электрическом щитке: особенности монтажа и стандарты

Какое стандартное расстояние между DIN-рейками в электрощите. Как правильно разместить DIN-рейки в щитке. Какие факторы влияют на расстояние между рейками. На что обратить внимание при монтаже DIN-реек. Требования стандартов к размещению DIN-реек в электрощитах.

Стандартное расстояние между DIN-рейками в электрощите

Стандартное расстояние между DIN-рейками в электрическом щите обычно составляет:

• 125 мм
• 150 мм
• 175 мм

Наиболее распространенным является расстояние 125 мм между осями соседних DIN-реек. Это оптимальное расстояние, которое позволяет компактно разместить модульное оборудование, но при этом обеспечивает достаточно места для монтажа и обслуживания.

Расстояние 150 мм используется, когда требуется больше пространства, например, для размещения крупногабаритных автоматических выключателей или другого оборудования большего размера.

Расстояние 175 мм применяется в щитах с повышенными требованиями к вентиляции и отводу тепла от электрооборудования.

Факторы, влияющие на выбор расстояния между DIN-рейками

При выборе оптимального расстояния между DIN-рейками в электрощите необходимо учитывать следующие факторы:

• Габариты устанавливаемого оборудования
• Требования к вентиляции и теплоотводу
• Удобство монтажа и обслуживания
• Компактность размещения
• Стандарты производителя щитового оборудования

Для большинства стандартных модульных устройств (автоматические выключатели, УЗО, контакторы) вполне достаточно расстояния 125 мм. Однако при использовании крупногабаритного оборудования может потребоваться увеличение до 150-175 мм.

Требования стандартов к размещению DIN-реек

Основные требования стандартов к размещению DIN-реек в электрощитах:

• Минимальное расстояние между осями реек — 125 мм
• Максимальное расстояние не регламентируется, но обычно не превышает 175-200 мм
• Расстояние от крайних реек до боковых стенок щита — не менее 25 мм
• Расстояние от нижней рейки до дна щита — не менее 50 мм
• Расстояние от верхней рейки до крышки щита — не менее 100 мм

Эти требования обеспечивают удобство монтажа, эксплуатации и обслуживания электрооборудования в щите.

Особенности монтажа DIN-реек в электрощите

При монтаже DIN-реек в электрическом щите важно соблюдать следующие правила:

• Рейки должны быть надежно закреплены к монтажной панели щита
• Рекомендуется использовать специальные кронштейны для крепления реек
• Необходимо обеспечить параллельность реек
• Следует выдерживать одинаковое расстояние между всеми рейками
• Важно оставлять запас по длине реек для возможности добавления оборудования

Правильный монтаж DIN-реек — залог удобства дальнейшей сборки электрощита и его эксплуатации.

Типы DIN-реек и их размеры

Наиболее распространенные типы DIN-реек, используемых в электрощитах:

• TS35/7,5 — высота 7,5 мм, ширина 35 мм
• TS35/15 — высота 15 мм, ширина 35 мм
• TS32 — высота 15 мм, ширина 32 мм (устаревший стандарт)

Наиболее универсальной является рейка TS35/7,5, которая подходит для большинства модульных устройств. Рейка TS35/15 используется для крепления более тяжелого оборудования.

Расчет необходимого количества DIN-реек

Для расчета требуемого количества DIN-реек в электрощите необходимо:

1. Определить общее количество модулей устанавливаемого оборудования
2. Разделить это количество на число модулей, размещаемых на одной рейке
3. Округлить полученное значение в большую сторону
4. Добавить 1-2 рейки в запас для возможности расширения

Например, если требуется разместить 40 модулей оборудования, а на одной рейке помещается 12 модулей, то потребуется:

40 / 12 = 3,33 ≈ 4 рейки + 1 в запас = 5 DIN-реек

Размещение оборудования на DIN-рейках

При размещении электрооборудования на DIN-рейках следует придерживаться следующих рекомендаций:

• Группировать устройства по функциональному назначению
• Располагать наиболее часто используемые аппараты в удобных для доступа местах
• Учитывать тепловыделение устройств
• Оставлять место для прокладки проводов
• Обеспечивать удобство подключения внешних кабелей

Правильное размещение оборудования повышает удобство эксплуатации и обслуживания электрощита.

Вентиляция и теплоотвод в электрощите

Для обеспечения нормального теплового режима работы оборудования в электрощите необходимо:

• Соблюдать рекомендуемые расстояния между DIN-рейками
• Обеспечивать зазоры между устройствами для циркуляции воздуха
• Использовать перфорированные монтажные панели
• При необходимости устанавливать вентиляторы или системы кондиционирования
• Располагать тепловыделяющие устройства в верхней части щита

Правильная организация вентиляции позволяет избежать перегрева оборудования и увеличивает срок его службы.

Маркировка и идентификация DIN-реек

Для удобства монтажа и обслуживания рекомендуется выполнять маркировку DIN-реек в электрощите:

• Нумеровать рейки сверху вниз (например, DIN1, DIN2 и т.д.)
• Указывать функциональное назначение рейки (например, «Ввод», «Освещение», «Розетки»)
• Использовать цветовую маркировку для разных групп оборудования
• Применять специальные маркировочные элементы для DIN-реек

Четкая маркировка облегчает ориентирование в электрощите и ускоряет поиск нужного оборудования.

Заключение

Правильный выбор расстояния между DIN-рейками и их грамотное размещение в электрощите — важные факторы, влияющие на удобство монтажа, эксплуатации и обслуживания электрооборудования. Соблюдение стандартов и рекомендаций позволяет создать функциональный и надежный электрощит, отвечающий всем требованиям безопасности и эффективности.

Настенные пластиковые распределительные щиты и боксы Tekfor (Текфор) IP65 серии B…

Основная деятельность российской компании Текфор – производство изделий из пластика. Текфор осуществляет разработку оригинальных и современных продуктов разных областей применения. Применение современных систем автоматизированного конструирования, позволяет в кратчайшие сроки создавать изделия любой сложности. Все изделия создаются с максимальным использованием передовых решений существующих в данной области.

Эти защищенные от попадания воды и пыли щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.

Особенности:

• Крышка щита при помощи специальных винтов-шарниров может открываться без полного снятия, что упрощает обслуживание щита.
• Лицевые панели, устанавливаемые в крышку щита, позволяют обеспечить быстрый доступ к установленным элементам.
• Съемная планка с эластичными мембранами обеспечивает удобное введение кабеля и труб как с использованием сальников так и без них.
• DIN-рейка имеет восемь положений (в кронштейне 7), обеспечивая установку устройств, с глубиной от 53 до 85 мм. Крепление DIN-рейки к кронштейну может осуществляться без использования самореза.
• Расстояние между DIN-рейками может регулироваться в трех положениях 125, 150 и 175 мм.
• Пластиковые быстро закручиваемые винты крышки щита.
• Дверца имеет возможность установки замка для ограничения доступа в щит.
• Простое и быстрое изменение направления открытия дверцы путем переворачивания крышки.
• Клеммы PE/N защищены от прикосновения.
• Корпус имеет четыре точки крепления к стене, закрываемые заглушками. Также для точного монтажа имеется разметка крепежных отверстий с задней стороны щитка.
• Щитки оснащены соединяемыми кронштейнами для крепления DIN-рейки, что позволяет проводить монтаж на стенде.
• Легкий доступ к элементам, устанавливаемым в щиток, обеспечивается низкой высотой боковых стенок.
• Комплектуются модульной заглушкой для пустых модулей.
• Для крепления разных элементов на днище щита предусмотрены отверстия под саморезы. В отличие от щелей, отверстия обеспечивают более надежное крепление самореза.
• Щиты могут оснащаться монтажной платой, для крепления любых элементов.

Технические данные:

• Степень защиты IP65.
• Класс электроизоляции II.
• Цвет серый RAL 7035.
• Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
• Рабочие температуры от –25 до +60 °С.
• Межосевое расстояние между рядами 125 мм, 150 мм, 175 мм.
• Максимальная высота модульных устройств для установки в щит от 53 мм до 85 мм.
• Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
• Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).

Щит Tekfor на 18 модулей 408x245x153

	BNS 65-18-1 арт. 01-03-004	BNZ 65-18-1 арт. 01-03-002
BNK 65-18-1 арт. 01-03-001	BNO 65-18-1 арт. 01-03-003	BNN 65-18-1 арт. 01-03-005

Щит Tekfor на 24 модулей 300x410x153

	BNS 65-24-1 арт. 01-03-024	BNZ 65-24-1 арт. 01-03-022
BNK 65-24-1 арт. 01-03-021	BNO 65-24-1 арт. 01-03-023	BNN 65-24-1 арт. 01-03-025

Щит Tekfor на 36 модулей 300x560x153

	BNS 65-36-1 арт. 01-03-044	BNZ 65-36-1 арт. 01-03-042
BNK 65-36-1 арт. 01-03-041	BNO 65-36-1 арт. 01-03-043	BNN 65-36-1 арт. 01-03-045

Щит Tekfor на 54 модулей 408x560x153

	BNS 65-54-1 арт. 01-03-064	BNZ 65-54-1 арт. 01-03-062
BNK 65-54-1 арт. 01-03-061	BNO 65-54-1 арт. 01-03-063	BNN 65-54-1 арт. 01-03-065

Правила маркировки щитов

BNK 65-24-1

• B -> Серия щита
• N -> Вид щита: N — навесной, V — встраиваемый
• K -> Цвет дверцы: K — прозрачный черный, Z — прозрачный зеленый, O — прозрачный оранжевый, S — прозрачный синий, N — непрозрачный в цвет корпуса
• 65 -> Класс защиты бокса
• 24 -> Количество устанавливаемых модулей
• 1 -> Номер комплектации щита

Возможные комплектации щитов

Наименование / Комплектация	1	2	3	4
Заглушки отверстий крепления щита	+	+	+	—
Заглушка модульная для пустых модулей	+	+	—	—
Оцинкованная DIN-рейка	+	+	+	—
Кронштейны для крепления DIN-рейки	+	+	—	—
Две клеммные шины	+	—	—	—
Держатель клеммных шин	+	—	—	—

Электронные каталоги

• Каталог Tekfor (Текфор), пластиковые распределительные щиты 2015

Электрический щиток ABB Mistral 41W.

Описание и примеры сборки.Электрощиты. Сборка и проектирование

5/5 — (1 голос)

Электрический щиток навесной (накладной, настенный)   ABB Mistral 41W, в данной статье речь пойдет именно о таком. Ранее я уже рассказывал о встраиваемых щитах Mistral 41F и навесных с высокой защитой от пыли и влаги Mistral IP65. Статья о навесных щитах Mistral 41W будет завершающей о новой серии электрощитов ABB Mistral.

В целом, навесные и встраиваемые Мистрали очень схожи по дизайну, но не по конструкции. И она явно не в пользу навесных щитов Mistral, об этом я напишу позже, но вероятно вы уже и сами поймете в процессе чтения статьи.

Пример электрического щита ABB Mistral W41 на 48 модулей.

Чтобы не путаться в названиях, в навесных щитах Mistral 41W и встраиваемых 41F, достаточно запомнить, что W от англ. “Wall” – стена, т.е. 41W – настенный навесной щит.

Электрический щиток Мистраль 41W пришел на замену старым щитам Unibox IP41 и Europa IP41.

Модульный ряд у навесных Мистралей 41W такой же, как и у встраиваемых 41F. Обратите внимание, что электрический щит на 36 модулей, имеет два исполнения: 2х18 модулей и 3х12 модулей.

По дверям у навесных щитов Mistral на один из вариантов больше, чем у встраиваемых. В дополнение к стандартным цветам, непрозрачной белой и прозрачным зеленой и серой, можно заказать металлическую дверцу.

Как и все остальные Мистрали, электрический щиток 41W представляет собой конструктор, который можно разобрать на разные запчасти.

Вот только рама у этих щитов НЕсъемная, что на мой взгляд минус, т.к. приходится поднимать при монтаже электрический щиток со всеми автоматами  и УЗО, да и места за дин-рейками очень мало.

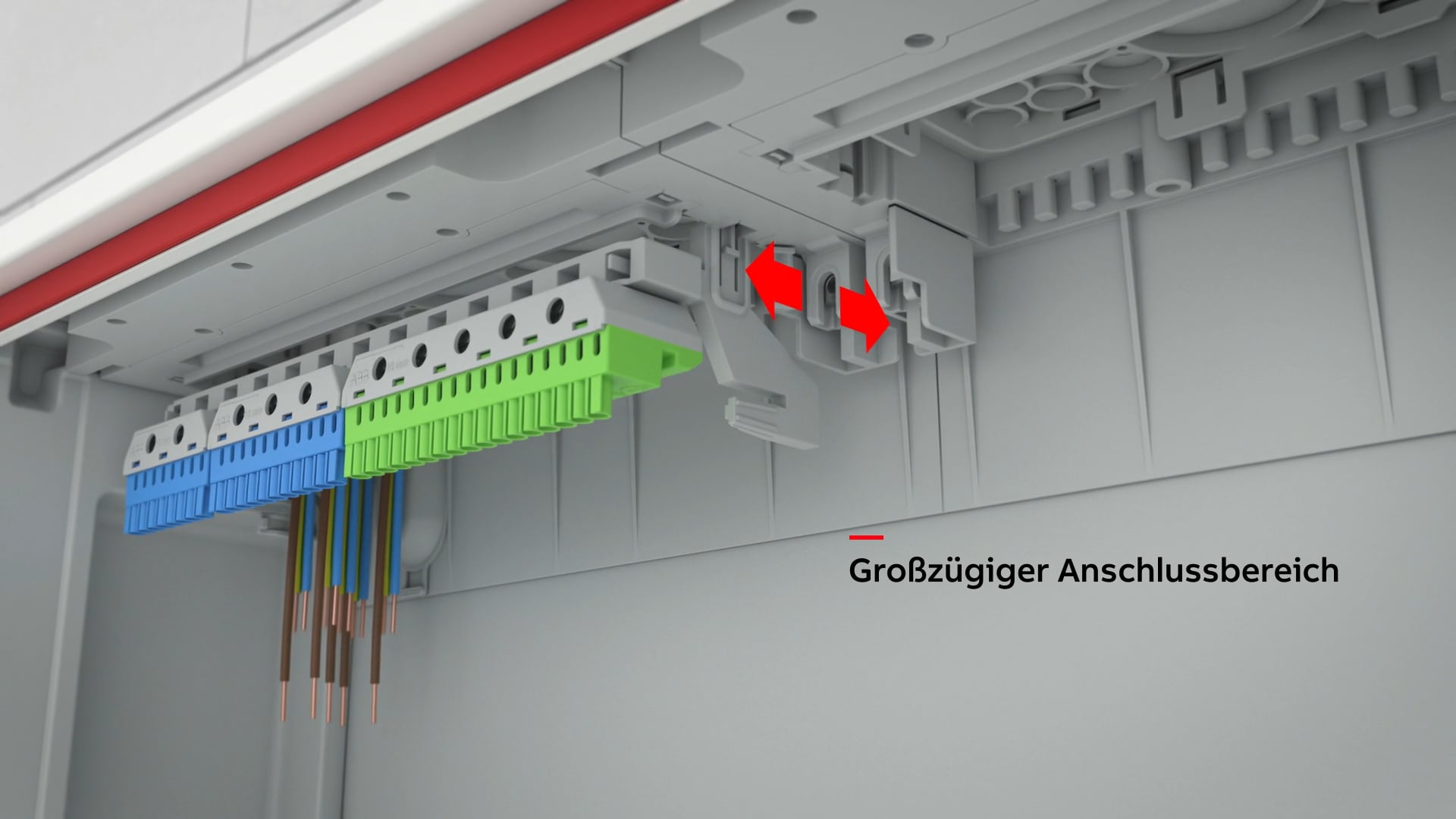

Надо отметить, что клеммы и держатели клемм, для электрических щитов Mistral 41W такие же, как и у встраиваемых 41F и навесных IP65.

Расстояние между дин-рейками 125 мм, что конечно же, мало. Тем более, с учетом того, что рама несъемная.

В презентации щитов Mistral 41W указано, что всегда можно “добавить” один модуль на каждую дин-рейку, но….как оказалось это не так. Я правда пока собирал только два щита по 72 модуля, возможно в меньших щитах резервный модуль и предусмотрен.

UPDATE 13.06.2015 ! Как и предполагал выше в навесных щитах Mistral 41W, резервный модуль предусмотрен в щитах до 48 модулей, т.е. электрический щит на 12, 24, 36 (3х12), 48 модулей можно увеличить на +1 модуль на дин-рейке, что и указывается в инструкции к накладным щитам.

Понравилось то, что щиты упакованы “заботливо”, например, в коробках остается свободное пространство, но оно заполнено пакетами-подушками и электрический щиток не болтает по коробке. По всей видимости, упаковочный коробок одинаковый для Мистраль 41W и IP65.

Для ввода кабелей в электрический щиток, в верхней и нижней части корпуса сделана перфорация под кабельные каналы. Для сравнения, в Mistral IP65 нужны специальные адаптеры, которые стоят приличных денег.

В целом, по описанию навесных щитов ABB Mistral 41W всё. Для более подробного ознакомления, вы можете скачать Каталог Мистраль 2014 и Презентацию с вэбинара о новой серии щитов ABB Mistral  в специальном разделе.

В продолжение статьи о навесных щитах ABB расскажу немного о сборке трехфазного щита на 72 модуля. Заранее перед сборкой щита, промаркировал приборы и подготовил план электрощита, который сделан в обычном Exelе.

Мне лишь остается в щитке всё расставить на дин-рейках по своим местам и подключить их между собой.

Отмечу, что подключать автоматы и УЗО в навесном щитке Mistral 41W из-за расстояния между дин-рейками в 125 мм, крайне неудобно, а проводом сечением 10 мм² – вдвойне.

По подключению в щите УЗО, можно подумать, что электрический щит у нас однофазный, т.к. УЗО подключены целой гребенкой.

Но на самом деле, это конечно, не так. Медные шины внутри разрезаны в соответствии со схемой.

Отмечу установленные в каждой фазе щита УЗМ-51М для защиты от перенапряжений (повышенного и пониженного напряжения в электрической сети).

В другом навесном щите Mistral 41W установил реверсивный переключатель (рубильник) ABB для подключения щитка от генератора.

И вот здесь проявился еще один косяк – электрический щиток не очень глубокий. Ручка реверсивного рубильника мешала закрываться дверце щита, т.к. слишком высоко “выпирала” из под пластрона. Хотя с другой стороны, это может оказаться “плюсом” – габариты щита небольшие.

Эту проблему решил тем, что расположил реверсивный рубильник почти по центру щита Mistral, а дверцы у него немного выпуклые, что позволило ей все-таки закрыться, несмотря на “высокую” ручку переключателя.

А вот так выглядят, собранные навесные щиты ABB Mistral 41W на 72 модуля с зеленой и серой прозрачными дверцами.

Они же, только с закрытыми дверцами. Один с серой прозрачной, другой Mistral 41W  с зеленой прозрачной.

Общий вывод по навесным щитам Mistral 41W такой – если нет жестких ограничений по размерам, то однозначно брать навесной электрический щиток Mistral IP65 (его размеры больше, чем у Мистраль 41W), тем более разница в цене небольшая. Это прежде всего будет удобнее для вас – заказчиков, подключать кабели в щите более свободно.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Мистраль, Щиты ABB. Добавьте в закладки постоянную ссылку.

Как спроектировать искробезопасную систему – AWC, Inc.

Установка искробезопасного и связанного с ним оборудования

Установка искробезопасного и связанного с ним оборудования должна соответствовать IEC 60079-14, статья 504 NEC, раздел 18 CEC и другие применимые стандарты. Эти стандарты требуют, чтобы искробезопасная проводка была отделена от неискробезопасной проводки, а искробезопасная проводка, клеммы и кабельные каналы имели четкую маркировку. Также учитываются другие соображения, такие как требования к заземлению и экранированию.

Установка искробезопасного и связанного с ним оборудования должна выполняться с особой осторожностью, чтобы предотвратить любое проникновение в искробезопасные цепи устройств и проводников, которые не являются искробезопасными цепями, если эти проникновения могут снизить или устранить искробезопасность система.

Для этого важно понимать концепции разделения, разделения и четкой идентификации искробезопасных компонентов. В частности:

1. Клеммы искробезопасных цепей должны располагаться на расстоянии не менее 50 мм (2 дюйма) от клемм неискробезопасных цепей или должны использоваться соответствующие разделители (например, заземленные металлические перегородки).
2. Различные типы искробезопасных цепей не должны быть электрически соединены, если только такое соединение не указано на контрольном чертеже или если подтверждено доказательство искробезопасности.
3. Когда различные типы искробезопасных цепей заканчиваются на одной и той же кроссовой клемме, рекомендуется поддерживать расстояние между соответствующими клеммами, которое намного превышает 6 мм (0,24 дюйма), требуемое стандартом, если только не может быть продемонстрировано, что взаимосвязь между различными типами цепей не создаст опасной энергетической ситуации.
4. Свойства искробезопасных цепей различны, если цепи: – Работают при разных напряжениях или полярностях
   – Имеют разные точки барьерного заземления
   – Сертифицированы для разных категорий или для разных групп газов

Для искробезопасной цепи установка должна выполняться таким образом, чтобы максимально допустимое значение тока и напряжения никогда не превышалось из-за внешних электрических или магнитных полей. Например, правильная установка в этом случае требует использования кабелей, которые должным образом экранированы и отделены от кабелей других цепей.

Соединительные элементы — корпус клеммной колодки, защитные кожухи для кабелей, внешние кожухи для одиночных проводников и проводка между искробезопасным и связанным с ним оборудованием — должны быть четко обозначены и легко идентифицироваться. Если для этой цели используется цвет, он должен быть светло-голубым.

Для таких устройств, как клеммные колодки и выключатели, дополнительная сертификация или специальная маркировка не требуются.

Степень защиты корпусов

Внутренние корпуса

Требуемый стандартами для корпусов искробезопасного и связанного с ним оборудования, тип 1/IP20 является минимальной степенью защиты для корпусов, которые устанавливаются внутри помещений и/или в защищенных зонах. (см. раздел «Дополнительная информация» для получения подробной информации о типах и классах защиты IP).

Наружные корпуса

Для наружных корпусов требуется степень защиты Тип 4 или 4X/IP54. Важно учитывать классы защиты оболочек для искробезопасного и связанного с ним оборудования в контексте общей функциональности и безопасности станции.

Емкость и индуктивность кабеля

При проектировании и установке искробезопасных систем следует помнить, что параметры емкости и индуктивности соединительных кабелей являются важными факторами, даже если они не всегда являются определяющими факторами.

Значения емкости и индуктивности кабеля (обычно приводятся в пФ/м и мкГн/м) должны быть легко доступны у производителя кабеля. Однако, если есть трудности с получением этих данных, можно использовать следующие значения (но только в крайнем случае), когда соединение включает две или три жилы кабеля традиционной конструкции (с экраном или без экрана): 200 пФ/м (60 пФ/фут) или 1 мкГн/м (0,2 мкГн/фут).

В качестве альтернативы индуктивности можно использовать другую характеристику кабеля, отношение индуктивности/сопротивления (L/R), которое обычно выражается в мкГн/Ом. Этот параметр обеспечивает большую гибкость в процессе прокладки кабеля.

На рис. 32 приведены примеры прокладки кабелей, а на рис. 33 — примеры проводки в небольших корпусах, содержащих связанное оборудование.

Кабели искробезопасных и неискробезопасных цепей прокладывают в двух отдельных изолированных кабелепроводах Кабели искробезопасных и неискробезопасных цепей прокладывают в двух отдельных металлических заземленных кабелепроводах. Кабели искробезопасных и неискробезопасные цепи устанавливаются в одном кабелепроводе. Один из кабелей защищен заземленным экраном для отвода тока короткого замыкания на землю. Установка аналогична описанной выше, но кабели разделены анкерными скобами. Расстояние d должно соответствовать стандартам и составлять не менее 50 мм. Установка, как указано выше, но кабелепровод должен иметь изолированный разделитель. Монтаж, как указано выше, но кабелепровод и разделитель должны быть изготовлены из металла и заземлены.

Рисунок 32 Примеры прокладки кабелей

Правильно: При монтаже проводки, как показано, гарантируется минимально необходимое расстояние между искробезопасными и неискробезопасными проводниками. Неправильно: Несколько проводников имеют чрезмерную длину. Неправильно: Не существует разделения между искробезопасными и неискробезопасными проводниками. Правильно: Максимальное расстояние между крышкой и разделителем должно быть менее 1,5 мм; или сепаратор должен обеспечивать воздушное расстояние вокруг крышки не менее 50 мм между клеммами искробезопасной и неискробезопасной цепей.

Рисунок 33 Примеры проводки в небольших корпусах, содержащих связанное оборудование

Стандарты искробезопасности требуют, чтобы определенные точки системы были заземлены, а другие должны быть изолированы от земли. Как правило, заземление искробезопасных цепей требуется для предотвращения или даже уменьшения вероятности того, что в опасной зоне могут генерироваться чрезмерные уровни энергии.

Изоляция от земли частей цепи требуется для предотвращения возможности наличия двух заземленных точек с разным потенциалом и возможной циркуляции большого тока

Также требованием искробезопасности является то, что только одна точка может быть заземлена, а остальная часть цепи должна быть изолирована от земли (мин. 500 В перем. тока).

Заземление искробезопасных цепей должно выполняться с помощью проводника, изолированного от любых других заземлений предприятия и подключенного к системе эталонного заземления.

NEC и CEC должны быть эталоном для установок в Северной Америке, в то время как EN 60079-14 используется в Европе. См. применимые стандарты заземления в других странах.

Заземление зенеровских барьеров

С точки зрения искробезопасности эффективное функционирование зенеровских барьеров связано с их способностью отводить на землю опасную энергию, поступающую от неопасных контрольно-измерительных приборов, к которым они подключены.

По этой причине очень важно, чтобы заземление зенеровского барьера было выполнено с эквипотенциальной системой заземления (см. рис. 34).

Рис. 34 Схема заземленного зенеровского барьера

Соединитель заземления должен быть механически и электрически надежным и иметь возможность уменьшать ток короткого замыкания или сумму токов короткого замыкания, если к одной шине заземления подключено несколько барьеров.

Соединительный кабель, используемый для заземления ограждений, должен иметь сечение не менее 12 AWG (американский калибр проводов) или 2 x 1,5 мм2 (европейские требования к поперечному сечению).

Допустимое сопротивление между клеммой заземления самого удаленного барьера и изопотенциальной точкой заземления должно быть менее 1 Ом.

Соединения заземления барьера должны быть отделены от любых других оснований предприятия и должны быть соединены с системой заземления только в одной точке.

Требуемое условие единственной точки заземления подразумевает, что барьер Зенера нельзя использовать на сопряженных датчиках или устройствах для опасных зон, содержащих заземленные или плохо изолированные цепи (т. е. термопары с заземленными переходами или неизолированные преобразователи).

Заземление экранированных кабелей

Широко распространено использование экранированных кабелей для соединения датчиков или преобразователей опасных зон с контрольно-измерительной аппаратурой безопасных зон.

С функциональной точки зрения целью экрана является создание эквипотенциальной зоны вокруг емкостной связи проводника с другими проводниками. Это верно только в том случае, если экран подключен к заземленному опорному потенциалу.

Экран должен быть заземлен только в одной точке, предпочтительно в точке заземления системы. Если экран заземлен в двух неэквипотенциальных точках, ток может циркулировать в экране, препятствуя работе. Следовательно, экранированный кабель должен быть снабжен дополнительным изолирующим покрытием поверх экрана для предотвращения случайных контактов с землей.

Для искробезопасного оборудования экран действует как еще один проводник между опасными и невзрывоопасными зонами и может стать маршрутом тока короткого замыкания, если кабель поврежден. С этой точки зрения принцип изоляции цепи во взрывоопасных зонах и ее заземления в невзрывоопасных зонах можно применить и к экрану.

Для применений с пассивным барьером экран может быть локально заземлен, если гальваническая изоляция не повреждена этим соединением. Это означает, что два экрана с двух сторон изолирующего устройства не должны быть соединены между собой.

Для применений, где экранирование является частью метода разделения между различными типами искробезопасных цепей (например, многополюсными кабелями), эталонное заземление экранов должно быть таким же, как заземление зенеровских барьеров (см. рис. 35). .

Рис. 35 Пример подключения заземления экрана

По функциональным причинам экран S1 подключается к той же точке заземления, что и измерительная цепь. Он не должен быть соединен с металлическими частями преобразователя, чтобы предотвратить заземление второй цепи, что не разрешено методом искробезопасной защиты.

Поскольку целью полевого преобразователя является гальваническая развязка цепи термопары от контрольно-измерительных приборов в невзрывоопасных зонах, между экранами S1 и S2 не должно быть соединения.

Экраны S2 и S3 обеспечивают экранирование соединения между датчиком и барьером. Они соединяются между собой в изолированной точке клеммной колодки распределительной коробки.

S3 также подключается к шине заземления шлагбаума, которая отдельным проводом подключается к опорной точке заземления.

Shield S4 завершает экранирование системы и не очень важен с точки зрения безопасности. Он подключается к опорной точке щита, которая представлена ​​шиной заземления.

Для этого типа подключения необходимо, чтобы экран S2 был должным образом изолирован от металлической конструкции преобразователя; в противном случае может возникнуть ситуация, показанная на Рис. 36

Рис. 36 Возможная опасная ситуация для заземления экранов для безопасных зон

Когда изоляция между экраном и корпусом преобразователя больше не существует, в опасной зоне может присутствовать чрезмерный уровень энергии, если потенциал земли V1 отличается от V2. Поскольку ток короткого замыкания ограничен только сопротивлением экрана и сопротивлением, существующим между V1 и V2, образовавшаяся искра может воспламенить окружающую потенциально опасную атмосферу.

Эту ситуацию можно предотвратить, заземлив экран в опасной зоне; поэтому искра может возникнуть в безопасном месте, не вызывая возгорания или взрыва.

Источник: Руководство инженера Pepperl+Fuchs. error»:»Пожалуйста, введите ключевое слово для поиска»}}

0.0.0″> В чем основные отличия контакторов LC1D и LC1K?

Проблема: Различия между контакторами LC1D и LC1K Линейка продуктов: Контакторы и пускатели IEC Окружающая среда: Контакторы Tesys K и Tesys D Разрешение: Контакторы D-Line больше, надежнее и…

Опубликовано:29.06.2009 Последнее изменение:28.09.2021

Как подключить реле давления 9013G для управления трехфазным двигателем с…

Линейка продуктов : 9013 реле давления pumptrol Решение: Подсоедините 2 ножки трехфазного двигателя к 2 полюсам реле давления. Размыкание 2 фаз приведет к запуску и остановке двигателя. Провод третий…

Опубликовано:13.09.2002 Последнее изменение:28.09.2021

Как сохранить параметры в клавиатуре и загрузить в другой идентичный привод.

..

Проблема: Попытка сохранить параметры в клавиатуре и загрузить их в другой идентичный привод ATV630. Линейка продуктов: Приводы ATV630 Среда: Клавиатура Причина: Перенос файлов Решение: Перейти к главному…

Опубликовано:29.01.2018 Последнее изменение:21.03.2021

Can GV2, GV3 и стартеры GV7 будут иметь обратную подачу?

Проблема: обратная подача Линейка продуктов GV2, GV3 и GV7: Пускатели и устройства защиты двигателя Окружающая среда: Ручные пускатели PowerPact™ Решение: Не рекомендуется.

Опубликовано:20.04.2009 Последнее изменение::02.08.2022

Часто задаваемые вопросы о популярных видеоПопулярные видео

Видео: Как подключить TeSys T к Somove через Modbus. .. Преобразование проекта ProWORX 32 в Unity Pro

Видео: Как подключить и запрограммировать привод ATV61/71 для 3-проводной…

Узнайте больше в разделе часто задаваемых вопросов по общим знаниямОбщие знания

Почему я теряю лицензию на зарегистрированную копию сервера OFS после…

Проблема: потеря лицензии зарегистрированной копии сервера OFS в Windows10, Windows Server 2016 или Windows Server 2019 после обновления до версии 3.63 сервера OFS. 2021 Последнее изменение: 08.11.2021

В чем разница между PNP и NPN при описании 3-проводного…

Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) твердотельные государство. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…
