Кросс модуль на din рейку 3 фазы. Кросс-модули на DIN-рейку: виды, применение и преимущества

Что такое кросс-модуль на DIN-рейку. Какие бывают виды кросс-модулей. Где применяются кросс-модули. Каковы преимущества использования кросс-модулей. Как выбрать подходящий кросс-модуль.

Содержание

Что такое кросс-модуль на DIN-рейку

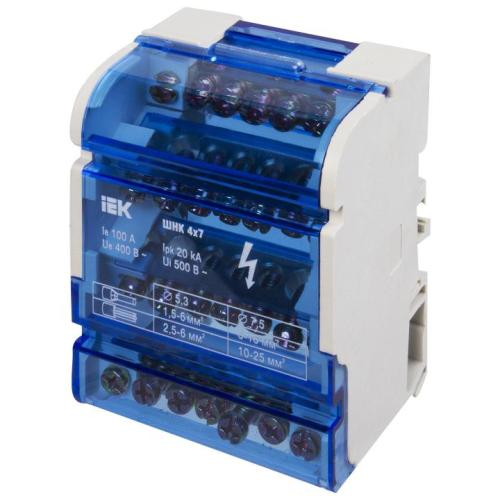

Кросс-модуль (или распределительный блок) — это специальное устройство для разведения входящего проводника на несколько отходящих линий. Кросс-модули на DIN-рейку предназначены для монтажа на стандартную DIN-рейку в электрощитах и шкафах автоматики.

Основные элементы конструкции кросс-модуля:

  • Изолированные металлические шины
  • Винтовые зажимы для подключения проводов
  • Пластиковый корпус
  • Крепление для установки на DIN-рейку

Шины и зажимы изготавливаются из меди или латуни. Пластиковый корпус выполняет защитные функции и изготавливается из самозатухающего материала для обеспечения пожарной безопасности.

Основные виды кросс-модулей

Кросс-модули различаются по нескольким параметрам:

По количеству полюсов:

  • Однополюсные — для однофазных сетей
  • Многополюсные — для трехфазных сетей

По назначению:

  • Нулевые — для нейтральных проводников
  • Фазные — для фазных проводников
  • Комбинированные — для фазных и нулевых проводников

По максимальному току:

  • До 100 А
  • 125 А
  • 160 А
  • 250 А
  • 400 А и более

По количеству отводов:

  • 2×7
  • 2×15
  • 4×7
  • 4×11
  • 4×15 и др.

Области применения кросс-модулей

Кросс-модули широко используются в различных электротехнических системах:


  • Распределительные щиты
  • Шкафы автоматики
  • Системы промышленной автоматизации
  • Системы управления производственным оборудованием
  • Системы электроснабжения зданий и сооружений
  • Системы бесперебойного питания

Основные задачи, решаемые с помощью кросс-модулей:

  • Разветвление кабелей на несколько отводов
  • Создание надежных соединений проводников
  • Переход с проводов большего сечения на меньшее
  • Организация главной заземляющей шины

Преимущества использования кросс-модулей

Применение кросс-модулей вместо обычных скруток дает ряд важных преимуществ:

Повышение безопасности

Кросс-модули обеспечивают надежное соединение проводников и снижают риск возникновения короткого замыкания или пожара из-за некачественного контакта.

Удобство монтажа и обслуживания

Подключение и отключение проводов выполняется быстро с помощью винтовых зажимов. Нет необходимости в пайке или обжимке.

Компактность

Кросс-модули позволяют компактно разместить большое количество соединений в ограниченном пространстве электрощита.


Наглядность

Применение кросс-модулей делает электрическую схему более понятной и упрощает диагностику неисправностей.

Возможность модернизации

При необходимости легко добавить новые отводы или заменить существующие соединения.

Как выбрать подходящий кросс-модуль

При выборе кросс-модуля следует учитывать несколько ключевых параметров:

Номинальный ток

Выбирайте модуль с запасом по току. Номинальный ток модуля должен быть не менее максимального рабочего тока в цепи.

Количество полюсов

Определяется типом сети — однофазная или трехфазная.

Количество отводов

Зависит от числа подключаемых потребителей. Рекомендуется выбирать модуль с запасом по количеству отводов.

Сечение проводников

Модуль должен быть рассчитан на подключение проводов нужного сечения как на входе, так и на выходах.

Габаритные размеры

Важно учесть доступное пространство в электрощите для монтажа модуля.

Монтаж и подключение кросс-модулей

Установка кросс-модуля выполняется в несколько простых шагов:

  1. Закрепить модуль на DIN-рейке в электрощите
  2. Подключить входящий кабель к центральной клемме
  3. Подключить отходящие провода к винтовым зажимам
  4. Проверить надежность всех соединений
  5. Закрыть защитную крышку модуля

Важно соблюдать правила электробезопасности и использовать инструмент с изолированными рукоятками.


Ведущие производители кросс-модулей

На рынке представлена продукция многих производителей, среди которых можно выделить:

  • Schneider Electric
  • ABB
  • Legrand
  • IEK
  • DEKraft
  • EKF
  • КЭАЗ

При выборе стоит ориентироваться на проверенных производителей, имеющих сертификаты качества и хорошую репутацию на рынке.

Заключение

Кросс-модули на DIN-рейку — это современное и удобное решение для организации электрических соединений в распределительных щитах и шкафах автоматики. Они обеспечивают высокий уровень безопасности, удобство монтажа и обслуживания, а также позволяют создавать компактные и наглядные электрические схемы.

При правильном выборе и грамотном применении кросс-модули значительно повышают надежность и эффективность электротехнических систем. Поэтому их использование рекомендуется как в промышленных, так и в бытовых электроустановках.


Кросс-модуль на din-рейку в Костроме: 763-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Кострома

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Мебель и интерьер

Мебель и интерьер

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Кросс-модуль на din-рейку

Шина IEK YND10-4-11-125 на DIN-рейку в корпусе (кроссмодуль) 3L+PEN 4х11

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-2-15-125 на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х15

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-2-07-100 на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х7

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-4-15-125 на DIN-рейку в корпусе (кроссмодуль) 3L+PEN 4х15

ПОДРОБНЕЕЕще цены и похожие товары

шина на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х15 IEK YND10-2-15-125 Партномер: YND10-2-15-125,

В МАГАЗИНЕще цены и похожие товары

шина на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х7 IEK YND10-2-07-100 Партномер: YND10-2-07-100,

В МАГАЗИНЕще цены и похожие товары

Кроссмодуль DEKraft 32015DEK ШН-103 на DIN-рейку 2х7 групп, 100А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft 32019DEK ШН-103 на DIN-рейку 4х15 групп, 125А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft 32017DEK ШН-103 на DIN-рейку 4х7 групп, 100А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft 32016DEK ШН-103 на DIN-рейку 2х15 групп, 125А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль Legrand 004888 на DIN-рейку или пластину 4Рх125А (по 15отв) 8 М.

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х7 групп 100А ШН-103 DEKraft 32015DEK

В МАГАЗИНЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х7 групп 100А ШН-103 SchE 32015DEK

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х15 групп, 125А ШН-103 DEKr Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку DEKraft 32015DEK 2х7 групп, 100А ШН-103 Производитель: Systeme Electric,

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х7 групп 100А ШН-103 SchE 32017DEK Производитель: DEKraft, Высота: 87

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х15 групп, 125А ШН-103 32016DEK DEKraft SE Количество полюсов: 2,

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку DEKraft 32017DEK 4х7 групп, 100А ШН-103 Производитель: Systeme Electric,

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х7 групп, 100А ШН-103 DEKra (арт. 32015DEK)

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х11 групп, 125А ШН-103 DEKr (арт. 32018DEK) Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft ШН-103 4×7 групп 100А на DIN-рейку Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х15 групп, 125А ШН-103 | 32016DEK | DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х15 групп, 125А ШН-103 DEKr Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х15 групп, 125А ШН-103 DEKr

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN рейку 4х11 групп, 125А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль ШН-103 на DIN-рейку 4х15 групп 125А DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN рейку 4х15 групп, 125А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку DEKraft 32018DEK 4х11 групп, 125А ШН-103 Производитель: Systeme Electric,

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х15 групп, 125А ШН-103 | 32019DEK | DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х15 групп 125А ШН-103 SchE 32016DEK Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х7 групп 100А ШН-103 SchE 32017DEK Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х7 групп 100А ШН-103 Производитель: Schneider Electric

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 4х7 групп, 100А ШН-103 a | 32017DEK | DEKraft Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль на DIN-рейку 2х15 групп 125А ШН-103 SchE 32016DEK Производитель: DEKraft

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-4-11-125 на DIN-рейку в корпусе (кроссмодуль) 3L+PEN 4х11

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-2-15-125 на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х15

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-2-07-100 на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х7

ПОДРОБНЕЕЕще цены и похожие товары

Шина IEK YND10-4-15-125 на DIN-рейку в корпусе (кроссмодуль) 3L+PEN 4х15

ПОДРОБНЕЕЕще цены и похожие товары

шина на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х15 IEK YND10-2-15-125 Партномер: YND10-2-15-125,

В МАГАЗИНЕще цены и похожие товары

шина на DIN-рейку в корпусе (кроссмодуль) L+PEN 2х7 IEK YND10-2-07-100 Партномер: YND10-2-07-100,

В МАГАЗИНЕще цены и похожие товары

Кроссмодуль DEKraft 32015DEK ШН-103 на DIN-рейку 2х7 групп, 100А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft 32019DEK ШН-103 на DIN-рейку 4х15 групп, 125А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft 32017DEK ШН-103 на DIN-рейку 4х7 групп, 100А

ПОДРОБНЕЕЕще цены и похожие товары

Кроссмодуль DEKraft 32016DEK ШН-103 на DIN-рейку 2х15 групп, 125А

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Кросс-модули

Во вводно-распределительных щитах далеко не всегда один вводной кабель соединяется с одной отходящей линией, чаще от него идут несколько проводников. Выполнять разводку по старинке, при помощи скруток, небезопасно: в месте соединения трудно обеспечить надежный контакт и не допустить перегрева. Использование такого способа приводит к коротким замыканиям и возгораниям. Цивилизованное решение – монтаж с применением кросс-модуля.

Что такое кросс-модуль

Кросс-модуль или модульный распределительный блок — это специальное приспособление, предназначенное для разведения входящего проводника на несколько потребителей или участков. Устройство изготавливается на основе изолированных друг от друга металлических шин и зажимов, отвечающих за соединение проводов.

Конструкция кросс-модуля

Латунные или медные шины и винтовые зажимы располагаются в пластиковом корпусе, выполняющем защитные функции. Элемент конструкции предохраняет внутренние части и места сращивания от внешних воздействий и обеспечивает пожарную безопасность, так как производится из самозатухающего материала.

Вместе с крышкой он препятствует случайному прикосновению к токоведущим частям во время ремонта или ревизии оборудования.

Наиболее распространённый вариант конструкции кросс-модуля предполагает установку на DIN-рейку. Также существуют модели, для крепления которых нужны саморезы.

Разновидности распределительных блоков

Кросс-модули, эксплуатирующиеся в различных сетях, обладают отличиями и конструктивными особенностями. Так, устройства снабжаются одним или несколькими полюсами. Первые предназначены для использования в однофазных сетях, вторые – в трехфазных. РБ рассчитаны на разное сечение проводов на входе и выходе и токовую нагрузку.
В зависимости от того, для коммутации какого провода предполагается использовать изделие, различают три разновидности модулей:

  • нулевые распределительные блоки предназначены для соединения нейтральных защитных и рабочих проводников; такие модели устроены наиболее просто;
  • фазные кросс-модули также имеют простое устройство, но рассчитаны на более высокие нагрузки – они выдерживают ток до 500 ампер и напряжение до 1 000 вольт;
  • комбинированные модели — это два предыдущих типа в одном корпусе: с их помощью можно соединять как фазные, так и нулевые провода и выполнять разводку на большое количество ответвлений.

Помимо перечисленных разновидностей, существуют кросс-модули для информационных сетей. С их помощью осуществляют соединение оптического кабеля и витой пары.

97fa7d93-cdd7-4958-8974-0ef17448e7ab

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN IEK YND10-2-07-100

051e62bb-7d51-4269-ab10-246cfbd90de5

Кросс-модуль РБ-125 125А на DIN-рейку SQ0823-0002

3045a2ba-4834-4741-a97c-505a6ea97a12

Кросс-модуль ШН-103 125А 2х15 на DIN-рейку 32016DEK

b0bb481c-f98a-417a-a5ed-669b6694a099

Шина «N» нулевая на DIN-рейку в корпусе-4х15групп-КЭАЗ

1288b0ff-8f52-4295-8e07-505ac8fc85fa

Блок распределительный винт. 4п 125А 60 отверстий LGY412560


Применение кросс-модулей

Модульные блоки применяются во вводно-распределительных щитах для создания разводки кабеля и надежного безопасного соединения проводников. Также играют роль переходного клеммника при присоединении к кабелю большего сечения проводников меньшего размера. В частности, таким образом монтируется главная заземляющая шина. Как отмечалось выше, распределительные блоки в специальных корпусах снижают вероятность пожара.

Установка и подключение

В схеме распределительного щита кросс-модуль занимает место между реле напряжения и прибором учета электроэнергии. При этом обеспечивается компактное подключение фазных и нейтральных проводников. Изделие устанавливается на DIN-реку или монтажную панель. В последнем случае модуль крепится на винты, саморезы или другие крепежные элементы. Помимо габаритов распределительного блока, при монтаже следует учитывать размеры подключаемых проводов и другого оборудования.

Преимущества кросс-модулей

  • Применение кросс-модулей при сборке щита позволяет избавится от нагромождения проводов.
  • Отсутствие неопрятных пучков кабеля – это не только красота. Практическая польза модульных распредблоков заключается в облегчении обслуживания. Для изменения схемы или отключения участка цепи не нужно долго искать определенный провод и расцеплять прикипевшую скрутку. Достаточно ослабить винт крепления и отсоединить нужный проводник.
  • Устройство создает прочное соединение с надежным контактом. При этом к минимуму сводится вероятность пожара или КЗ, вызванных хлипким креплением.
  • Дополнительная безопасность при монтаже, благодаря наличию контактной шины, препятствующей замыканию фазы на ноль.

Источники питания на DIN-рейку | ПУЛЬС

Получите обзор различных категорий источников питания на DIN-рейку и полезные советы о том, на что следует обратить внимание при выборе.

Эффективность и инновации. Блоки питания


на DIN-рейке для любого применения.

Обзор

Определение

Ваши преимущества

Надежность

7 советов по выбору

Контакты и сервис

9Блоки питания 0002 на DIN-рейку стали стандартом для надежных и эффективных блоков питания . Они являются неотъемлемой частью многочисленных областей применения, таких как машиностроение, промышленная автоматизация, логистика, автомобильная промышленность, ветроэнергетика, обрабатывающая промышленность и многие другие.

Как производитель, PULS специализируется на 100%

в блоках питания DIN-рейки . Все наши блоки питания характеризуются высокой энергоэффективностью, компактной конструкцией, длительным сроком службы и высокой надежностью.

На этой странице вы можете узнать больше о преимуществах наших решений в области электропитания и получить советы по выбору подходящего блока для вашего приложения. Если вы хотите перейти непосредственно к поиску продукта, пожалуйста, кликните сюда .

Определение.


Что такое источник питания на DIN-рейке?

Источник питания на DIN-рейке представляет собой импульсный источник питания, который преобразует нестабилизированное входное напряжение в регулируемое выходное напряжение. Импульсные источники питания отличаются значительно  более высокий КПД и меньший вес , а также более компактная конструкция , чем линейно регулируемые источники питания (трансформаторы).

Особенностью источников питания на DIN-рейке является тип монтажа, которому они обязаны своим названием. Блоки питания крепятся к стандартной DIN-рейке, также известной как цилиндрическая рейка .

DIN-рейка представляет собой монтажную рейку из металла с фиксированными стандартными размерами. Эти размеры были первоначально определены Немецким институтом стандартизации (DIN). Этот тип крепления был принят во всем мире и принят в качестве европейского (EN) и международного (IEC) стандарта.

Термин цилиндрическая шина (TS 35) происходит от ее U-образного или шляповидного профиля.

DIN-рейка используется в большинстве промышленных применений по всему миру. Он стал постоянным компонентом шкафов , распределительных коробок и машин . Выбор доступных электрических компонентов (источники питания, автоматические выключатели, реле, промышленные ПК и т. д.) для этого типа монтажа практически не ограничен.

Поперечное сечение DIN-рейки 15 ммПоперечное сечение DIN-рейки 7,5 мм

Потенциал.


Каковы преимущества блоков питания на DIN-рейке?

Низкие эксплуатационные расходы

PULS достигает значений эффективности более чем на 95% благодаря источникам питания DIN благодаря инновационной конструкции переключателя и высококачественным компонентам. Высокий КПД, в том числе в режиме ожидания и при частичной нагрузке, приводит к меньшим потерям холостого хода и, следовательно, к меньшему выделению тепла во всей системе.

С одной стороны, это экономит ваши затраты на электроэнергию. С другой стороны, вы также можете уменьшить размер системы охлаждения в вашем приложении и  сэкономить дополнительные расходы  здесь.

Блоки питания PULS для установки на DIN-рейку оптимизированы для максимально возможного уровня эффективности  во всем диапазоне нагрузок.

Простота в эксплуатации

Установка и ввод в эксплуатацию источников питания PULS DIN очень  проста  и может быть выполнена  быстро . Устройство просто крепится к DIN-рейке, а затем подключается к сети и нагрузке.

Варианты подключения, такие как пружинные зажимы или вставные клеммы, позволяют0012 устанавливается без инструментов всего за несколько секунд. После этого блок питания на DIN-рейке сразу готов к работе.

Больше места в шкафу

Чем меньше тепла выделяется в блоке питания, тем более компактными могут быть блоки.

Таким образом, блоки питания PULS можно легко устанавливать в ограниченных системах или небольших блоках управления на месте. Это увеличивает возможную плотность упаковки , и вся система может быть уменьшена в размерах.

Классный дизайн.


Почему блоки питания PULS для DIN-рейки такие надежные?

Блоки питания PULS на DIN-рейке имеют конвекционное охлаждение . Это означает, что электроника охлаждается только естественным потоком воздуха. Вентиляторы не используются, что положительно сказывается на надежности блоков питания. С каждым механическим элементом, таким как вентилятор, увеличивается вероятность отказа и, следовательно, требования к техническому обслуживанию.

Чтобы обеспечить достаточное конвекционное охлаждение даже при пиковых нагрузках, PULS разрабатывает блоки питания для DIN-рейки в соответствии с Крутой принцип дизайна . Компоненты, определяющие срок службы, такие как электролитические конденсаторы, расположены в самых холодных точках устройства.

Сочетание прочной конструкции коммутатора и превосходных показателей эффективности блоков питания на DIN-рейку обеспечивает высокую надежность и чрезвычайно долгий срок службы блоков. Как пользователь, вы получаете выгоду от низких требований к обслуживанию и высокой доступности системы.

7 подсказок.


Что следует учитывать при выборе источника питания на DIN-рейку?

1. Параметры ввода и вывода

Это первая часть основной информации, которую вы должны узнать.

Требуется ли блок питания для однофазной системы или трехфазной системы ? Должен ли блок питания также работать с постоянным напряжением на входе?

Какое напряжение и ток нужно на выходе?

Вы хотите использовать блок питания в одиночная или параллельная работа ? Не каждый источник питания на DIN-рейке автоматически поддерживает параллельную работу.

2. Рабочая среда

Второй критерий касается среды, в которой будет использоваться источник питания на DIN-рейке.

Насколько высока средняя и максимальная температура окружающей среды ? Обратите внимание, что большинство блоков питания требуют снижения номинальных характеристик выше определенной температуры, и полная мощность больше недоступна.

Где самая крутая точка  в вашем кабинете? Блок питания должен быть установлен здесь.

Находится ли приложение в среде с высокой влажностью , большим количеством грязи или вибрации ? Тогда рекомендуется рассмотреть Источник питания на DIN-рейке с конформным покрытием на платах .

3. Габаритные размеры

Знание правильных габаритов облегчает выбор подходящего блока питания.

Сколько места доступно для блока питания на DIN-рейке?

Можно ли также установить блок питания в стандартном вертикальном положении? Если вы можете установить блок питания только горизонтально, поток воздуха будет затруднен, и может потребоваться снижение номинальных характеристик.

Блок питания должен находиться на некотором расстоянии справа и слева, чтобы воздух мог циркулировать, а блок оставался как можно более прохладным. Пожалуйста, учитывайте расстояние, указанное в руководстве по эксплуатации и технической документации, при планировании шкафа.

Можно ли установить блок питания на DIN-рейку или его необходимо прикрепить к шкафу? PULS предлагает подходящие решения для альтернативный монтаж

Совет. Работает ли ваша команда инженеров с EPLAN?

PULS предоставляет всю необходимую информацию и 3D-макросы  для большинства устройств. Это позволяет интегрировать виртуальные продукты PULS непосредственно в вашу систему и проверять все размеры. Прямую ссылку на EPLAN вы найдете на соответствующей странице сведений о продукте на нашем веб-сайте.

4. Разрешения и стандарты

Отсутствие согласований может значительно замедлить проект. Поэтому важно заранее знать, какие разрешения должен иметь блок питания.

В каких регионах (например, UL, Class I, Div 2) и целевых рынках (например, ATEX) вы планируете продавать свою продукцию?

Необходимы ли в вашем приложении определенные разрешения или стандарты, например. для судостроения (ABS / GL), медицинской техники (IEC 60601-1, 3 rd Edition) или железнодорожного транспорта (железнодорожный стандарт EN 50155)?

5. Эффективность и срок службы

длительный срок службы , низкое  тепловыделение  и  высокая энергоэффективность  являются наиболее важными характеристиками для любого применения.

Эффективность  имеет прямое влияние на все вышеперечисленные факторы. По этой причине важно проверить фактический КПД для требуемой нагрузки и учесть потери мощности. Чем выше КПД, тем меньше вы заметите потери мощности в виде тепла в системе. Эффективный источник питания на DIN-рейке остается холодным даже при полной нагрузке, что положительно влияет на окружающие компоненты системы. Кроме того, высокий КПД является важным фактором для увеличения срока службы источника питания. Повышение температуры всего на 10°C, например, сокращает срок службы на электролитические конденсаторы наполовину. Эти электролитические конденсаторы, в свою очередь, оказывают огромное влияние на срок службы источников питания на DIN-рейке.

Больше всего пользы для вашего приложения дает источник питания на DIN-рейке с максимально возможным КПД во всем диапазоне нагрузки. Для блоков питания PULS вы можете найти подробную информацию об эффективности в техническом описании каждого продукта.

Узнайте больше о значении высокой эффективности.

6. Дополнительные функции

Подумайте, какие дополнительные функции источника питания вам потребуются для вашего приложения:

  • Контакт реле DC-OK
  • Порт IO-Link
  • Расширенный диапазон входного постоянного тока
  • Штекерный разъем для горячей замены
  • Пульт дистанционного управления
  • Печатные платы с конформным покрытием
  • Специальные сертификаты

Все блоки питания PULS на DIN-рейку являются одними из лучших в своем классе по базовым функциям и отличаются друг от друга, прежде всего, различные пакеты функций .

7. Дополнительные блоки

Требуются ли вам дополнительные блоки для вашей системы для повышения надежности или доступности? Добиться этого можно, например, установив систему резервного питания или используя источник бесперебойного питания .

В этом случае полезно приобрести источник питания и подходящие дополнительные устройства одного производителя. Модули обычно идеально синхронизированы , что упрощает установку.

PULS предлагает различные совместимые дополнительные устройства:

  • Источники бесперебойного питания (DC-UPS)
  • Модули резервирования
  • Буферные модули
  • Модули защиты

Контакт.


Поговорите со специалистом.

Штаб-квартира PULS

Телефон:  +49 89 9278 0

Электронная почта:  info@pulspower.com

Служба приложений.


Хотите подробно проанализировать свое приложение?

Чтобы помочь вам выбрать блок питания идеального размера и определить фактические требования вашей системы, PULS предлагает бесплатный анализ приложений . Для этого мы разработали SmartFab Box.

SmartFab Box — это диагностический инструмент, используемый для определения требований к электропитанию и тепловых условий  в системах.

Узнайте, как выглядит этот анализ и как можно бесплатно арендовать SmartFab Box у PULS, здесь:

Анализ приложений с помощью SmartFab Box

Трехфазные блоки питания серии DPP — TDK

Компания TDK-Lambda выпустила серию блоков питания переменного и постоянного тока, устанавливаемых на DIN-рейку, с выходной мощностью от 120 до 480 Вт, которые работают от трехфазной сети переменного тока с входным напряжением от 340 до 575 В переменного тока AC . Эти модели идеально подходят для автоматизации производства, промышленных систем управления и контрольно-измерительного оборудования.

Каждая серия доступна с наиболее популярными выходными напряжениями: 12 В пост. тока и 24 В пост. доступны в сериях DPP240 (мощностью 240 Вт) и серии DPP480 (номинальной мощностью 480 Вт). Важной особенностью этих новых агрегатов является их двухфазная работа; при обрыве фазы они будут продолжать работать с выходной мощностью, сниженной до 80%. Все модели включают коррекцию коэффициента мощности в соответствии с EN61000-3-2.

Выходные напряжения можно регулировать с учетом падения напряжения в кабелях и других подобных факторов. Регулировка нагрузки составляет ±1%, когда источники используются по отдельности, и ±5%, когда два источника подключены параллельно для приложений с более высокой мощностью.

Для дополнительного удобства управления и автоматизации модель на 24 В включает реле контроля напряжения (DC Good). Контакты реле рассчитаны на 0,3 А и замыкаются, когда выходное напряжение превышает 17,6–19,4 В DC ; которые могут быть полезны для защиты таких устройств, как датчики и соленоиды, которые могут быть непредсказуемыми при пониженном напряжении, то есть ниже их номинального значения 24 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
