Даташит tl494 на русском. Контроллер ШИМ TL494: описание, схема включения, особенности применения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое ШИМ-контроллер TL494. Для чего он предназначен. Какие функции выполняет. Как устроен и работает. Какие особенности имеет схема включения. Где применяется микросхема TL494.

Содержание

ШИМ-контроллер TL494: назначение и основные функции

TL494 — это широко распространенный ШИМ-контроллер, предназначенный для применения в импульсных источниках питания. Эта микросхема выполняет следующие основные функции:

Формирование ШИМ-сигнала для управления силовыми ключами
Стабилизация выходного напряжения
Ограничение выходного тока
Мягкий старт
Защита от перегрузки и короткого замыкания

TL494 содержит все необходимые узлы для реализации этих функций на одном кристалле, что позволяет создавать компактные и недорогие импульсные источники питания.

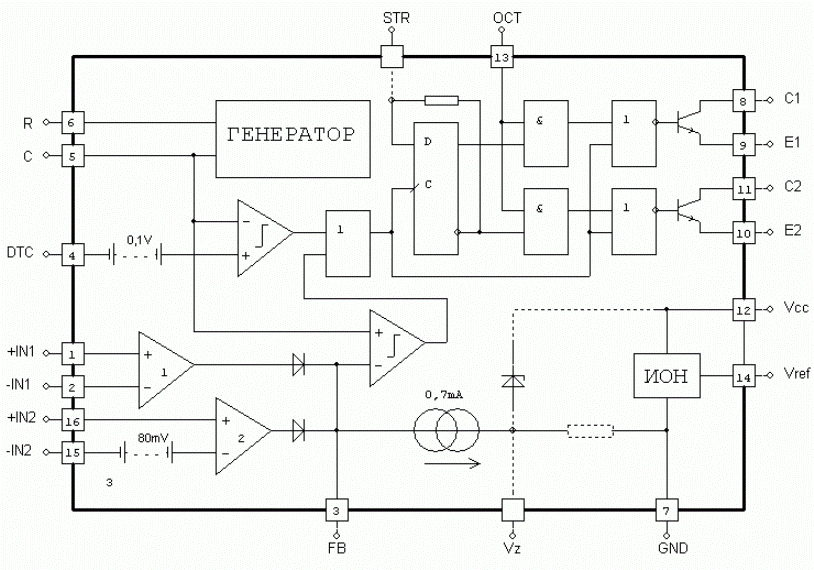

Внутренняя структура и принцип работы TL494

В состав микросхемы TL494 входят следующие основные функциональные блоки:

Генератор пилообразного напряжения
Два усилителя сигнала ошибки
Компаратор ШИМ

Двухтактный выходной каскад
Источник опорного напряжения 5В
Логика управления

Как работает TL494? Генератор формирует пилообразное напряжение заданной частоты. Это напряжение сравнивается компаратором с сигналом обратной связи от усилителей ошибки. В результате на выходе формируются ШИМ-импульсы, длительность которых зависит от сигнала обратной связи. Эти импульсы через выходной каскад управляют силовыми ключами преобразователя.

Схема включения TL494 в импульсном блоке питания

Типовая схема включения TL494 в импульсном источнике питания содержит следующие основные элементы:

Резистор и конденсатор задания частоты
Цепь обратной связи с оптроном
Выходной трансформатор
Силовые ключи (обычно MOSFET-транзисторы)
Выпрямитель и фильтр

Частота преобразования задается RC-цепочкой на выводах 5 и 6. Напряжение обратной связи подается на вход усилителя ошибки. Выходной трансформатор обеспечивает гальваническую развязку. Силовые ключи коммутируют первичную обмотку трансформатора. На выходе формируется стабилизированное постоянное напряжение.

Особенности применения TL494

При использовании TL494 в импульсных источниках питания следует учитывать несколько важных моментов:

Микросхема может работать в однотактном и двухтактном режимах
Максимальная рабочая частота составляет около 200 кГц
Для устойчивой работы необходима коррекция петли обратной связи
Желательно использовать снаббер для защиты от выбросов напряжения
Необходимо обеспечить хороший теплоотвод от силовых элементов

При правильном применении TL494 позволяет создавать надежные и эффективные импульсные источники питания мощностью до нескольких сотен ватт.

Области применения TL494

Благодаря своей универсальности, TL494 широко используется в следующих устройствах:

Компьютерные блоки питания ATX
Источники питания для бытовой электроники
Зарядные устройства
Драйверы светодиодов
Преобразователи напряжения для автомобильной электроники
Источники питания промышленного оборудования

Микросхема TL494 остается популярной благодаря простоте применения, низкой цене и хорошим характеристикам. Это делает ее отличным выбором для разработки недорогих импульсных источников питания.

Сравнение TL494 с другими ШИМ-контроллерами

Как TL494 соотносится с другими популярными ШИМ-контроллерами? Давайте сравним ее с несколькими аналогами:

UC3842 — более современная микросхема, работает на частотах до 500 кГц, имеет встроенный усилитель тока
SG3525 — очень похожа на TL494, но имеет меньше функций и рассчитана на меньшую мощность
TL494 — универсальный контроллер среднего уровня, оптимален по соотношению цена/возможности

IR2153 — специализированный драйвер для мостовых схем, имеет встроенный генератор

Таким образом, TL494 занимает промежуточное положение между простыми и более сложными ШИМ-контроллерами. Это делает ее хорошим выбором для большинства типовых применений.

Проверка и диагностика TL494

При ремонте импульсных блоков питания часто возникает необходимость проверки исправности микросхемы TL494. Как это сделать?

Проверьте наличие питания и опорного напряжения 5В
Убедитесь в наличии пилообразного сигнала на выводе 5
Проконтролируйте наличие ШИМ-сигнала на выходах 9 и 10
Измерьте напряжение на выводах усилителей ошибки
При необходимости проверьте работу в тестовой схеме

Основные признаки неисправности TL494 — отсутствие ШИМ-сигнала, неправильная частота преобразования, нестабильная работа. В большинстве случаев проще заменить микросхему на новую, чем заниматься ее ремонтом.

Расчет элементов обвязки TL494

При разработке источника питания на TL494 необходимо правильно рассчитать элементы обвязки микросхемы. Как это сделать?

Частота задается резистором RT и конденсатором CT: f = 1 / (RT * CT)
Цепь обратной связи: коэффициент передачи оптрона около 1
Минимальная длительность импульса: Tmin = 4% / f
Размах пилы на выводе 5: около 3В
Максимальный ток выходов: 200 мА

При расчете следует учитывать паразитные параметры трансформатора и печатной платы. Рекомендуется проверять работу схемы на макете и при необходимости корректировать расчетные значения.

Tl494 datasheet на русском

Импульсные блоки питания ИБП очень распространены. Описание ее по традиции начнем с назначения и перечня внутренних устройств. Она представляет собой ШИМ-контроллер с фиксированной частотой, предназначенный преимущественно для применения в ИБП, и содержащий следующие устройства:. Как и у любой другой микросхемы, у TLCN описание в обязательном порядке должно содержать перечень предельно допустимых эксплуатационных характеристик. Дадим их на основании данных Motorola, Inc:.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Возможность скачать даташит (datasheet) TL494 в формате pdf электронных компонентов

TL494 ШИМ — КОНТРОЛЛЕР

ШИМ контроллер TL494 документация характеристики datasheet

ШИМ-контроллеры SG6105 и DR-B2002 в компьютерных блоках питания

TL494 схема включения, datasheet

описание tl494 на русском языке circuit

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Видео урок по поиску неисправности работы TL494

Возможность скачать даташит (datasheet) TL494 в формате pdf электронных компонентов

Дадим их на основании данных Motorola, Inc:. Описание на русском языке выводов ее корпуса приведено на рисунке, расположенном ниже. Микросхема помещена в пластиковый на это указывает литера N в конце ее обозначения контактный корпус с выводами pdp-типа. Итак, задачей данной микросхемы является широтно-импульсная модуляция ШИМ, или англ. Микросхема TLCN имеет в общей сложности 6 выводов для выходных сигналов, 4 из них 1, 2, 15, 16 являются входами внутренних усилителей ошибки, используемых для защиты ИБП от токовых и потенциальных перегрузок.

Еще 4 номера 8, 9, 10, 11 представляют собой свободные коллекторы и эмиттеры транзисторов с предельно допустимым током нагрузки мА в длительном режиме не более мА.

Они могут соединяться попарно 9 с 10, а 8 с 11 для управления мощными полевыми транзисторами MOSFET-транзисторов с предельно допустимым током мА не более мА в длительном режиме. Каково же внутренне устройство TLCN?

Схема ее показана на рисунке ниже. Для настройки частоты генератора пилообразного напряжения ГПН используют конденсатор и резистор, подключаемые к контактам 5 и 6 соответственно.

И, конечно, микросхема имеет выводы для подключения плюса и минуса источника питания номера 12 и 7 соответственно в диапазоне от 7 до 42 В. Из схемы видно, что имеется еще ряд внутренних устройств в TLCN. Описание на русском языке их функционального назначения будет дано ниже по ходу изложения материала. Как и любое другое электронное устройство. Мы начнем с первых.

Выше уже было дан перечень этих выводов TLCN. Описание на русском языке их функционального назначения будет далее приведено с подробными пояснениями. Это положительный неинвертирующий вход усилителя сигнала ошибки 1.

Если напряжение на нем ниже, чем напряжение на выводе 2, выход усилителя ошибки 1 будет иметь низкий уровень. Если же оно будет выше, чем на контакте 2, сигнал усилителя ошибки 1 станет высоким. Выход усилителя по существу, повторяет положительный вход с использованием вывода 2 в качестве эталона. Функции усилителей ошибки будут более подробно описаны ниже. Это отрицательное инвертирующий вход усилителя сигнала ошибки 1.

Если этот вывод выше, чем на выводе 1, выход усилителя ошибки 1 будет низким. Если же напряжение на этом выводе ниже, чем напряжение на выводе 1, выход усилителя будет высоким.

Зачастую второй усилитель ошибки не используется в TLCN. Этот контакт и каждый внутренний усилитель TLCN связаны между собой через диоды.

Когда сигнал на этом выводе превышает 3,3 В, выходные импульсы выключаются нулевая скважность. Когда напряжение на нем близко к 0 В, длительность импульса максимальна. Если необходимо, контакт 3 может быть использован в качестве входного сигнала или может быть использован для обеспечения демпфирования скорости изменения ширины импульсов.

Он управляет диапазоном скважности выходных импульсов англ. Dead-Time Control. Если напряжение на нем близко к 0 В, микросхема будет в состоянии выдавать как минимально возможную, так и максимальную ширину импульса что задается другими входными сигналами.

Важно запомнить! Как тогда поведет себя TLCN? Схема преобразователя напряжения на ней не будет вырабатывать импульсы, то есть не будет выходного напряжения от ИБП. Служит для присоединения времязадающего конденсатора Ct, причем второй его контакт присоединяется к земле. Как правило здесь используются конденсаторы высокого качества с очень низким температурным коэффициентом с очень небольшим изменением емкости с изменением температуры.

Для подключения врямязадающего резистора Rt, причем второй его контакт присоединяется к земле. Он замаркирован литерами VCC. Выше они же были перечислены для TLCN. Описание на русском языке их функционального назначения будет ниже приведено с подробными пояснениями. На этой микросхеме есть 2 npn-транзистора, которые являются ее выходными ключами. Этот вывод — коллектор транзистора 1, как правило, подключенный к источнику постоянного напряжения 12 В. Это эмиттер транзистора 1. Он управляет мощным транзистором ИБП полевым в большинстве случаев в двухтактной схеме либо напрямую, либо через промежуточный транзистор.

Это эмиттер транзистора 2. Примечание: В устройствах на TLCN схема включения ее может содержать в качестве выходов ШИМ-контроллера как коллекторы, таки эмиттеры транзисторов 1 и 2, хотя второй вариант встречается чаще. Есть, однако, варианты, когда именно контакты 8 и 11 являются выходами.

Если вы найдете небольшой трансформатор в цепи между микросхемой и полевыми транзисторами, выходной сигнал, скорее всего, берется именно с них с коллекторов. Как же работает микросхема TLCN? Описание порядка ее работы дадим по материалам Motorola, Inc. Выход импульсов с широтной модуляцией достигается путем сравнения положительного пилообразного сигнала с конденсатора Ct с любым из двух управляющих сигналов. Таким образом, если на входе С1 триггера уровень логической единицы, то выходные транзисторы закрыты в обоих режимах работы: однотактном и двухтактном.

Если на этом входе присутствует сигнал тактовой частоты, то в двухтактном режиме транзисторные ключи открываются поочердно по приходу среза тактового импульса на триггер. В однотактном режиме триггер не используется, и оба выходных ключа открываются синхронно.

Это открытое состояние в обоих режимах возможно только в той части периода ГПН, когда пилообразное напряжение больше, чем управляющие сигналы.

Таким образом, увеличение или уменьшение величины управляющего сигнала вызывает соответственно линейное увеличение или уменьшение ширины импульсов напряжения на выходах микросхемы.

Назначение микросхемы TLCN Описание ее по традиции начнем с назначения и перечня внутренних устройств. Предельные параметры Как и у любой другой микросхемы, у TLCN описание в обязательном порядке должно содержать перечень предельно допустимых эксплуатационных характеристик. Дадим их на основании данных Motorola, Inc: Напряжение питания: 42 В. Напряжение на коллекторе выходного транзистора: 42 В. Ток коллектора выходного транзистора: мА.

Конструкция микросхемы TLCN Описание на русском языке выводов ее корпуса приведено на рисунке, расположенном ниже. Функции выводов входных сигналов Как и любое другое электронное устройство. Вывод 1 Это положительный неинвертирующий вход усилителя сигнала ошибки 1. Вывод 2 Это отрицательное инвертирующий вход усилителя сигнала ошибки 1. Вывод 4 Он управляет диапазоном скважности выходных импульсов англ.

Вывод 5 Служит для присоединения времязадающего конденсатора Ct, причем второй его контакт присоединяется к земле. Вывод 6 Для подключения врямязадающего резистора Rt, причем второй его контакт присоединяется к земле. Вывод 7 Он присоединяется к общему проводу схемы устройства на ШИМ-контроллере. Вывод 12 Он замаркирован литерами VCC. Вывод 13 Это вход режима работы. Его функционирование было описано выше.

Вывод 8 На этой микросхеме есть 2 npn-транзистора, которые являются ее выходными ключами. Вывод 9 Это эмиттер транзистора 1. Вывод 10 Это эмиттер транзистора 2. Вывод 14 Это выход ИОН, также описанный выше.

TL494 ШИМ — КОНТРОЛЛЕР

Пример: max Реклама на сайте Помощь сайту. Каталог программ Производители Каталог схем Datasheet catalog. Пример: max Запросить склады. Описание, типы, классы точности, технологический цикл производства Category: Разное Source: Профессиональная электроника на РадиоЛоцмане. Описание различных способов изготовления печатных плат.

Микросхемы > TLCN dip TLCN dip фото Описание; Параметры; Тэги; С этим товаром покупают. Микросхема TL (TLN, TLCN). TLCN — PULSE-WIDTH-MODULATION CONTROL CIRCUITS, DIP Особенности. Complete аналог русской МЕУ4 (КРЕУ4) Она же KA

ШИМ контроллер TL494 документация характеристики datasheet

Регистрация Забыл пароль. При заказе, учитывайте, что интегральные микросхемы могут иметь различный тип корпуса исполнение , смотрите картинку и параметры. На нашем сайте опубликованы только основные назначение и параметры характеристики. Дополнительные вопросы уточняйте через емайл. Полное описание и информация о том как проверить TLCN dip, чем ее заменить, схема включения, отечественный аналог, Datasheet-ы и другие технические данные, могут быть найдены в PDF файлах нашего раздела DataSheet, в справочной литературе, или на сайтах поисковых систем Google, Яндекс. Пайку и подключение всех электронных компонентов, должны производить специалисты. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

ШИМ-контроллеры SG6105 и DR-B2002 в компьютерных блоках питания

На рис. Напряжение с отвода первичной обмотки разделительного трансформатора Т3 поступает на однополупериодный выпрямитель DC, и далее через делитель RR на вывод OPp 4 микросхемы U2, и используется как сигнал превышения мощности потребляемой нагрузкой от двухтактного полумостового преобразователя БП в частности, в случае КЗ на выходах БП. Схема управления выходным двухтактным полумостовым преобразователем БП, выполнена по двухтактной схеме на транзисторах Q5, Q6 и трансформаторе Т3, по стандартной схеме, применяемой в компьютерных БП. Для питания этой схемы используется отдельная обмотка трансформатора дежурного режима Т2, напряжение питания снимается с выхода однополупериодного выпрямителя DC28, цепь RC27 — демпфирующая.

Микросхема TL представляет собой ШИМ — контроллер, отлично подходящий для построения импульсных блоков питания различной топологии и мощности. Может работать как в однотактном, так и в двухтактном режиме.

TL494 схема включения, datasheet

Большая часть современных импульсных блоков питания изготавливается на микросхемах типа TL, которая является импульсным ШИМ контроллером. Силовая часть изготавливается на мощных элементах, например транзисторах. Схема включения ТЛ простая, дополнительных радиодеталей требуется минимум, в datasheet подробно описано. Микросхема TL разработана как Шим контроллер для импульсных блоков питания, с фиксированной частотой работы. За задания рабочей частоты требуется два дополнительных внешних элемента резистор и конденсатор.

описание tl494 на русском языке circuit

Усилитель ошибки выдает синфазное напряжение в диапазоне от —0,3… Vcc-2 В. Допускается синхронизация вcтроенного генератора, при помощи подключения вывода R к выходу опорного напряжения и подачи входного пилообразного напряжения на вывод С, что используется при синхронной работе нескольких схем ИВП. Независимые выходные формирователи на транзисторах обеспечивают возможность работы выходного каскада по схеме с общим эмиттером либо по схеме эмиттерного повторителя. Встроенная схема контролирует каждый выход и запрещает выдачу сдвоенного импульса в двухтактном режиме. Приборы, имеющие суффикс L, гарантируют нормальную работу в диапазоне температур -—5…85С, с суффиксом С гарантируют нормальную работу в диапазоне температур 0…70С. Микросхема TL представляет из себя ШИМ-контролер импульсного источника питания, работающий на фиксированной частоте, и включает в себя все необходимые для этого блоки. Встроенный генератор пилообразного напряжения требует для установке частоты только двух внешних компонентов R и С. Частота генератора определяется по формуле:.

на основе микросхемы ШИМ-контроллера TL фирмы TEXAS datasheet на эту микросхему приведен в конце данной статьи.

TL включает все функции, требуемые в создании модуляции ширины пульса PWM цепи управления на однокристальной схеме. Разработанный, прежде всего для контроля источника питания, это устройство предлагает гибкость, чтобы создать схему контроля источника питания к определенным параметрам. Ошибочные усилители показывают диапазон напряжения общего режима от—0.
