Основные характеристики транзистора КТ315

Транзистор КТ315 — это биполярный n-p-n транзистор малой мощности, который широко применялся в советской радиоэлектронной аппаратуре. Он был запущен в производство в 1966 году и выпускался в больших количествах.

Основные характеристики КТ315:

• Структура: n-p-n
• Максимальное напряжение коллектор-эмиттер: 15-60 В (в зависимости от группы)
• Максимальный ток коллектора: 50-100 мА
• Коэффициент усиления по току: 40-120
• Граничная частота коэффициента передачи тока: 250 МГц
• Максимальная рассеиваемая мощность: 150 мВт

КТ315 выпускался в пластмассовом корпусе КТ-13 (ТО-92). Существовало несколько групп транзистора с разными параметрами — КТ315А, КТ315Б, КТ315В и т.д.

Цоколевка и подключение транзистора КТ315

Цоколевка КТ315 стандартная для корпуса КТ-13:

• Левый вывод (если смотреть на плоскую сторону корпуса): эмиттер (Э)
• Средний вывод: база (Б)
• Правый вывод: коллектор (К)

При подключении КТ315 в схему важно соблюдать правильную полярность. База является управляющим электродом, на который подается входной сигнал. Коллектор подключается к положительному полюсу питания через нагрузку, а эмиттер — к отрицательному полюсу.

Применение транзистора КТ315

Благодаря своим характеристикам, КТ315 нашел широкое применение в различных электронных устройствах:

• Усилители низкой частоты
• Усилители высокой и промежуточной частоты
• Генераторы сигналов
• Импульсные схемы
• Стабилизаторы напряжения
• Ключевые схемы

КТ315 часто использовался в бытовой радиоаппаратуре — радиоприемниках, магнитофонах, телевизорах и другой технике.

Аналоги транзистора КТ315

У КТ315 есть несколько отечественных и зарубежных аналогов с похожими характеристиками:

• Отечественные: КТ3102, КТ312, КТ342
• Зарубежные: BC547, BC548, 2N3904

При замене КТ315 на аналог важно учитывать не только основные параметры, но и цоколевку транзистора. В большинстве случаев прямая замена возможна, но иногда может потребоваться небольшая корректировка схемы.

Простые схемы на транзисторе КТ315

На базе КТ315 можно собрать множество простых, но интересных схем. Рассмотрим несколько примеров:

Мигающий светодиод

Простейшая схема — мигающий светодиод на основе лавинного пробоя транзистора:

• Питание: 9В
• R1: 100 кОм
• C1: 10 мкФ
• LED: любой светодиод

Принцип работы: конденсатор C1 заряжается через R1. При достижении напряжения лавинного пробоя транзистора (около 8-9В), КТ315 резко открывается, разряжая конденсатор через светодиод. Затем цикл повторяется.

Простой УКВ-передатчик

Схема простого радиомикрофона на КТ315:

• Питание: 9В
• R1: 10 кОм
• C1: 10 пФ
• L1: 4 витка провода 0.5-0.8 мм на каркасе 5 мм
• МК: электретный микрофон

Транзистор работает в режиме генератора ВЧ. Сигнал с микрофона модулирует частоту генерации. Дальность передачи — несколько метров.

Особенности работы с транзистором КТ315

При работе с КТ315 следует учитывать несколько важных моментов:

• Чувствительность к статическому электричеству. При монтаже рекомендуется использовать антистатический браслет.
• Возможность самовозбуждения в ВЧ-схемах. Может потребоваться экранирование или установка ферритовых колец на выводы.
• Разброс параметров. Желательно подбирать транзисторы с близкими характеристиками для парных каскадов.
• Тепловой уход параметров. В прецизионных схемах может потребоваться термостабилизация.

Соблюдение этих рекомендаций позволит эффективно использовать КТ315 в различных радиолюбительских проектах.

Проверка исправности транзистора КТ315

Для проверки работоспособности КТ315 можно использовать простой мультиметр:

1. Установите мультиметр в режим проверки диодов.
2. Подключите красный щуп к базе, черный — к эмиттеру. Должно показать напряжение около 0.6-0.7В.
3. Подключите красный щуп к базе, черный — к коллектору. Также должно показать 0.6-0.7В.
4. Поменяйте щупы местами. В обоих случаях должна быть высокое сопротивление (обрыв).
5. Измерьте сопротивление между коллектором и эмиттером в обоих направлениях. Должно быть высокое.

Если все измерения соответствуют описанным, транзистор, скорее всего, исправен.

Заключение

Транзистор КТ315, несмотря на свой почтенный возраст, остается популярным компонентом среди радиолюбителей. Его доступность, простота применения и хорошие характеристики позволяют использовать его во многих проектах. Понимание особенностей работы с КТ315 и знание его основных параметров помогут эффективно применять этот транзистор в различных электронных схемах.

Параметры кт 315

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Всем здарова! Так как я к каждой бочке затычка, не могу обойти вниманием столь важную тему!

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Описание транзистора КТ315
• Навигация по записям
• Чем заменить кт 315
• Транзистор КТ315: КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Ж, КТ315И, КТ315Р
• Кт315 параметры маркировка. Простые схемы на КТ315
• Транзистор КТ315Б
• Транзистор КТ315. Характеристики, цоколевка, аналог, примеры
• Транзистор КТ315
• Навигация по записям

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: РАСКРЫВАЕМ ТАЙНУ транзистора КТ 315

Описание транзистора КТ315

Перечень и количество драгметаллов которые можно извлечь из транзистора КТ Информация из справочников производителей. Справочник содержания драгметаллов золота, серебра, платины и МПГ в транзисторе с указанием его веса которые используются или использовались при производстве в радиотехнике.

Содержание драгоценных металлов в транзисторе КТ Золото: 0, грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм. На основании информации: из перечней НПП Сигнал. Транзистор англ. Обычно используется для усиления, генерации и преобразования электрических сигналов. В общем случае транзистором называют любое устройство, которое имитирует главное свойство транзистора — изменения сигнала между двумя различными состояниями при изменении сигнала на управляющем электроде.

В полевых и биполярных транзисторах управление током в выходной цепи осуществляется за счёт изменения входного напряжения или тока. Небольшое изменение входных величин может приводить к существенно большему изменению выходного напряжения и тока. Это усилительное свойство транзисторов используется в аналоговой технике аналоговые ТВ, радио, связь и т. В настоящее время в аналоговой технике доминируют биполярные транзисторы БТ международный термин — BJT, bipolar junction transistor.

Другой важнейшей отраслью электроники является цифровая техника логика, память, процессоры, компьютеры, цифровая связь и т. А теперь давайте поговорим о полевых транзисторах. Что можно предположить уже по одному их названию? Во-первых, поскольку они транзисторы, то с их помощью можно как-то управлять выходным током. Во-вторых, у них предполагается наличие трех контактов.

И в-третьих, в основе их работы лежит p-n переход. Что нам на это скажут официальные источники? Полевыми транзисторами называют активные полупроводниковые приборы, обычно с тремя выводами, в которых выходным током управляют с помощью электрического поля. Определение не только подтвердило наши предположения, но и продемонстрировало особенность полевых транзисторов — управление выходным током происходит посредством изменения приложенного электрического поля, то есть напряжения.

А вот у биполярных транзисторов, как мы помним, выходным током управляет входной ток базы. Еще один факт о полевых транзисторах можно узнать, обратив внимание на их другое название — униполярные. Это значит, что в процессе протекания тока у них участвует только один вид носителей заряда или электроны, или дырки. Три контакта полевых транзисторов называются исток источник носителей тока , затвор управляющий электрод и сток электрод, куда стекают носители.

Структура кажется простой и очень похожей на устройство биполярного транзистора. Но реализовать ее можно как минимум двумя способами. Поэтому различают полевые транзисторы с управляющим p-n переходом и с изолированным затвором. Любой усилитель, независимо от частоты, содержит от одного до нескольких каскадов усиления.

Для того, чтобы иметь представление по схемотехнике транзисторных усилителей, рассмотрим более подробно их принципиальные схемы. Для включения в схему транзистор должен иметь четыре вывода — два входных и два выходных. Но транзисторы всех разновидностей имеют только три вывода. Для включения трёхвыводного прибора необходимо один из выводов объединить, и поскольку таких комбинаций может быть только три, то существуют три базовых схемы включения транзистора: Схемы включения биполярного транзистора.

Схемы включения полевого транзистора Полевые транзисторы, как с p-n переходом канальные , так и МОП МДП имеют следующие схемы включения:. Выбор нагрузки транзистора и тока коллектора стока при этом оставляется за разработчиком конечной схемы, в составе которой применяются модуль или микросхема. Такой подход значительно расширяет рамки применимости модуля или микросхемы за счет небольшого усложнения конечной схемы.

Транзисторы с открытым коллектором стоком применяются в логических элементах ТТЛ, микросхемах с мощными ключевыми выходными каскадами, преобразователях уровней, шинных формирователях драйверах и т.

Реже применяется обратное включение — с открытым эмиттером истоком. При подборе аналогов деталей по схемам, всегда возникает вопрос правильного их монтажа на печатной плате. Цоколевка распиновка транзисторов. Вот сейчас хочу описать и выложить на одной странице цоколевки распиновки всех отечественных транзисторов, чтобы Вас вопрос расположения ножек транзисторов не вводило в заблуждение.

Поэтому обычно их называют просто транзисторами. Поэтому и транзисторы называют одни кремниевыми, другие — : германиевыми. Если у вас есть больше информации о трансформаторе КТ сообщите ее нам мы бесплатно разместим ее на сайте. Купить или продать а также цены на транзистор КТ куплю транзисторы, транзистор цена : Оставьте отзыв или бесплатное объявление о покупке или продаже. Разместите объявление Контакты Реклама.

Схема транзистора и схемы включения транзистора. Транзисторные каскады, в зависимости от вариантов подключения транзисторов, подразделяются на: 1 Каскад с общим эмиттером на схеме показан каскад с фиксированным током базы — это одна из разновидностей смещения транзистора.

Для включения трёхвыводного прибора необходимо один из выводов объединить, и поскольку таких комбинаций может быть только три, то существуют три базовых схемы включения транзистора: Схемы включения биполярного транзистора с общим эмиттером ОЭ — осуществляет усиление как по току, так и по напряжению — наиболее часто применяемая схема; с общим коллектором ОК — осуществляет усиление только по току — применяется для согласования высокоимпедансных источников сигнала с низкоомными сопротивлениями нагрузок; с общей базой ОБ — усиление только по напряжению, в силу своих недостатков в однотранзисторных каскадах усиления применяется редко в основном в усилителях СВЧ , обычно в составных схемах например, каскодных.

Маркировка транзисторов — Цветовая и кодовая маркировка транзисторов. Транзисторы справочник — корпуса транзисторов транзисторы справочник — корпуса транзисторов Принцип работы Транзистора. Оставить комментарий Отменить.

Навигация по записям

Перечень и количество драгметаллов которые можно извлечь из транзистора КТ Информация из справочников производителей. Справочник содержания драгметаллов золота, серебра, платины и МПГ в транзисторе с указанием его веса которые используются или использовались при производстве в радиотехнике. Содержание драгоценных металлов в транзисторе КТ Золото: 0, грамм.

Вы можете заказать КТ с доставкой почтой, а так же узнать характеристики КТ или получить консультацию.

Чем заменить кт 315

Мощные биполярные транзисторы. Справочник для подбора по параметрам. Документация на биполярные транзисторы средней мощности. Документация на биполярные мощные транзисторы. Документация на smd транзисторы. Документация на биполярные транзисторы с сортировкой по току. КТ предназначен для применения в усилителях высокой, промежуточной и низкой частоты. КТ выпускается в пластмассовом и металлическом корпусе. Н а примере характеристик транзистора КТ описаны особенности использования транзисторов. В частности, рассматривается такой параметр КТ, как коэффициент усиления по току.

Транзистор КТ315: КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е, КТ315Ж, КТ315И, КТ315Р

Он сразу заряжается и начинает разряжаться через резистор R2 на базу транзистора Q1. Транзистор при этом открывается и питает светодиод D1. Так там еще же светодиод и резистор. Получается делитель. Вполне разумно, что напряжение не будет достигать 3 вольт на коллекторе.

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины?

Кт315 параметры маркировка. Простые схемы на КТ315

Кремниевые эпитаксиально-планарные n-p-n транзисторы типа КТ и КТ Предназначены для применения в усилителях высокой, промежуточной и низкой частоты, непосредственно применяются в радиоэлектронной аппаратуре , изготавливаемой для техники гражданского назначения и для поставки на экспорт. Транзисторы КТ и КТ выпускаются в пластмассовом корпусе с гибкими выводами. Транзистор КТ изготавливается в корпусе КТ Корпус надежно предохраняет кристалл транзистора от механических и химических повреждений. Радиотехника начинающим перейти в раздел. Букварь телемастера перейти в раздел.

Транзистор КТ315Б

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Всем здарова! Так как я к каждой бочке затычка, не могу обойти вниманием столь важную тему!

Перечень и количество драгметаллов которые можно извлечь из транзистора КТ Информация из справочников производителей. Справочник.

Транзистор КТ315. Характеристики, цоколевка, аналог, примеры

By svarag , August 14, in Справочная радиоэлементов. Ай нид хэлп! Хочу апгрейдить свой с по совету описанному ниже. Но там заменить надо кт г на кт б при чем чтобы коэфициент усиления не выходил за параметры кт г.

Транзистор КТ315

ВИДЕО ПО ТЕМЕ: Как проверить транзистор КТ315. Ремонт блока БПВ14-10 ИЖа. How to check the KT315 transistor.

Транзистор КТ — один из самых массовых отечественных транзисторов, был запущен в производство в году. Первоначально выпускался в пластиковом корпусе КТ Если расположить КТ маркировкой к себе выводами вниз, то левый вывод это эмиттер, центральный — коллектор, а правый — база. Цоколевка КТ в этом копусе такая же как и в КТ

В году А. Уже в году была выполнена подготовка производства для запуска массового изготовления, а в году были выпущены первые электронные устройства на базе КТ [1].

Навигация по записям

Транзистор КТ — биполярный n-p-n типа. В Советском Союзе был одним из самых популярных и недорогих транзисторов. Выпуск бал начат еще в А с г. Внешний вид транзистора. Иногда можно встретить транзистор и в другом корпусе, но это довольно редкие случаи. Содержание драгоценных металлов в транзисторе КТ

Категория: Tonich , Маркировка компонентов. Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это.

Транзистор КТ315. Характеристики и схемы на КТ315 — Электронная микросхема

• Автор сообщения: Транзистор
• Сообщение опубликовано: 01.01.2022
• Категория сообщения: Электронный DIY

Просмотры: 609

Всем привет. Это самый распространенный советский транзистор, вы найдете его на большинстве плат советской бытовой техники и называется он КТ315. На этом транзисторе можно собрать несколько хороших и простых схем, но транзистор можно использовать и в не -стандартные включения. Основные и средние характеристики КТ315: напряжение коллектор-эмиттер 15-60В; ток коллектора 50-100 мА; граничная частота 250 МГц. Зарубежный аналог BC548.

Корпус транзистора имеет свойство пропускать немного света и излучение падает на кристалл транзистора. Получается такая микромощная солнечная батарея с выходным напряжением порядка десятков мВ, но ток ничтожно мал. Это можно проверить, подключив вольтметр к базовому эмиттеру и посветив фонариком на корпус.

Прислонить радиатор или теплоотвод к одной стороне транзистора, а другую сторону нагреть. Между базой и эмиттером появится напряжение, это не что иное, как эффект Зеебека — возникновение ЭДС в проводнике, контакты которого при разных температурах. Напряжение будет буквально несколько мВ.

А теперь электронные схемы. Простейшая схема — мигающая лампочка, работающая на лавинном пробое транзистора. На базу ток не подается, а к эмиттеру через переменный резистор подключается плюс питания. напряжение на конденсаторе достигает примерно 9 Вольт, произойдет лавинный пробой транзистора и загорится светодиод, но конденсатор разрядится, и пробой исчезнет, ​​и светодиод погаснет. Далее все повторяется снова. переменный резистор может регулировать частоту вспышек светодиода.

Простой радиомикрофон УКВ-ЧМ. Говорим в микрофон, напряжение звука поступает на генератор, где происходит частотная модуляция, принимаем сигнал передатчика на фм-радиоприемник. Катушка намотана на каркас диаметром около 5 мм и содержит 4 витка провода 0,6 мм.

Этот радиомикрофон можно превратить в простой металлоискатель. Вместо катушки индуктивности из четырех витков подключаем один виток провода 0,6 мм диаметром 11 см и получаем сигнал на приемник. Металл подводим к катушке и частота приема уходит, что говорит о том, что металл рядом.

Нестандартная схема преобразователя для питания светодиода от батарейки. Известно, что светодиоды светят при напряжении около 3 Вольт. Для питания светодиода от батарейки собираем преобразователь на одном транзисторе, только это не -стандартная схема джоулевого вора и возможно менее мощная, чем оригинальная с двумя обмотками, но тоже неплохая. В дросселе применена индуктивность 20 мкГн

Discrete Component Field Effect Transistor Driver

Одно дело, когда для скоростного управления мощным полевым транзистором с тяжелым затвором есть готовый драйвер в виде специализированной микросхемы типа UCC37322, и совсем другое, когда есть такого драйвера нет, и схема управления силовым ключом должна быть реализована здесь и сейчас.

В таких случаях часто приходится прибегать к помощи имеющихся дискретных электронных компонентов, и уже из них собирать привод затвора. Дело, казалось бы, не хитрое, однако для получения адекватных временных параметров переключения полевого транзистора все должно быть сделано качественно и работать корректно.

Очень стоящую, краткую и качественную идею с целью решения подобной задачи предложил еще в 2009 году Сергей BSVi в своем блоге «Страница встраивания».

Схема успешно проверена автором в полумостовом режиме на частотах до 300 кГц. В частности, на частоте 200 кГц при емкости нагрузки 10 нФ удалось получить фронты длительностью не более 100 нс. Давайте посмотрим на теоретическую сторону этого решения, и попробуем подробно разобраться, как работает эта схема.

Основные токи заряда и разряда затвора при отпирании и запирании отмычкой протекают через биполярные транзисторы выходного каскада драйвера. Эти транзисторы должны выдерживать пиковый ток управления затвором, а их максимальное напряжение коллектор-эмиттер (согласно даташиту) должно быть больше напряжения питания драйвера. Обычно для управления полевым затвором достаточно 12 вольт. Что касается пикового тока, то будем считать, что он не превышает 3А.

Если для управления ключом нужен больший ток, то и транзисторы выходного каскада должны быть более мощными (разумеется, с подходящей предельной частотой передачи тока).

Для нашего примера в качестве транзисторов выходного каскада подойдет комплементарная пара — BD139 (NPN) и BD140 (PNP). Они имеют предельное напряжение коллектор-эмиттер 80 вольт, пиковый ток коллектора 3А, частоту отсечки по току 250 МГц (важно!), и минимальный статический коэффициент передачи по току 40.

Для увеличения коэффициента усиления по току, до выходных транзисторов БД139 добавлена ​​дополнительная комплиментарная пара слаботочных транзисторов КТ315 и КТ361 с максимальным обратным напряжением 20 вольт, минимальным статическим коэффициентом передачи тока 50 и частотой среза 250 МГц.и БД140.

В результате получаем две пары транзисторов, соединенных по схеме Дарлингтона с суммарным минимальным коэффициентом передачи тока 50*40=2000 и с частотой среза 250 МГц, то есть теоретически в пределе коммутации скорость может достигать нескольких наносекунд. Но так как речь идет об относительно длительных процессах заряда и разряда затворной емкости, то это время будет на порядок больше.

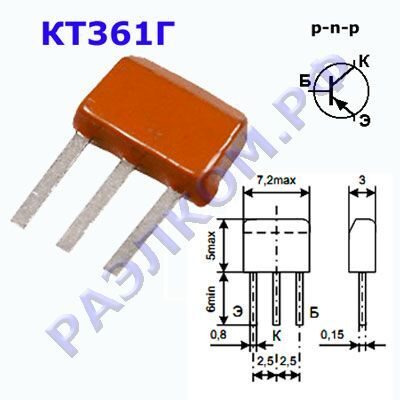

Сигнал управления необходимо подать на объединенную базу транзисторов КТ315 и КТ361. Токи открытия баз NPN (верхний) и PNP (нижний) транзисторов должны быть разделены.

Для этого в схеме можно было установить разделительные резисторы, но решение с установкой вспомогательного блока на КТ315, резисторе и диоде 1н4148 оказалось гораздо более эффективным именно для этой схемы.

Функция этого блока — быстро активировать базы верхних транзисторов слаботочного каскада при подаче более высокого напряжения на базу этого блока, и так же быстро через диод подтягивать базы к минусу при появлении сигнала самого низкого уровня появляется на основании устройства.

Для возможности управления данным драйвером от слаботочного источника сигнала с выходным током порядка 10 мА в схеме установлены слаботочный полевой транзистор КП501 и быстродействующая оптопара 6н137 .

При подаче управляющего тока через цепочку из 2-3 оптронов выходной биполярный транзистор внутри нее переходит в проводящее состояние, а на выводе 6 имеется открытый коллектор, к которому подключен резистор, притягивающий затвор слаботочный полевой транзистор КП501 к плюсовой шине питания оптопары.

Таким образом, при подаче на вход оптрона сигнала высокого уровня, на затворе полевого контроллера КП501 будет сигнал низкого уровня, и он закроется, тем самым обеспечив возможность протекания тока через базу верхний по схеме КТ315 — драйвер будет заряжать ворота основного полевого контроллера.
