Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

  • 1 Маркировка
  • 2 Фаза
  • 3 Защитное заземление
  • 4 Ноль
  • 5 Цвета при постоянном токе
  • 6 Маркировка в сетях 220В и 380В

Маркировка

Согласно стандартам электропровода бывают следующих маркировок:


Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет. Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

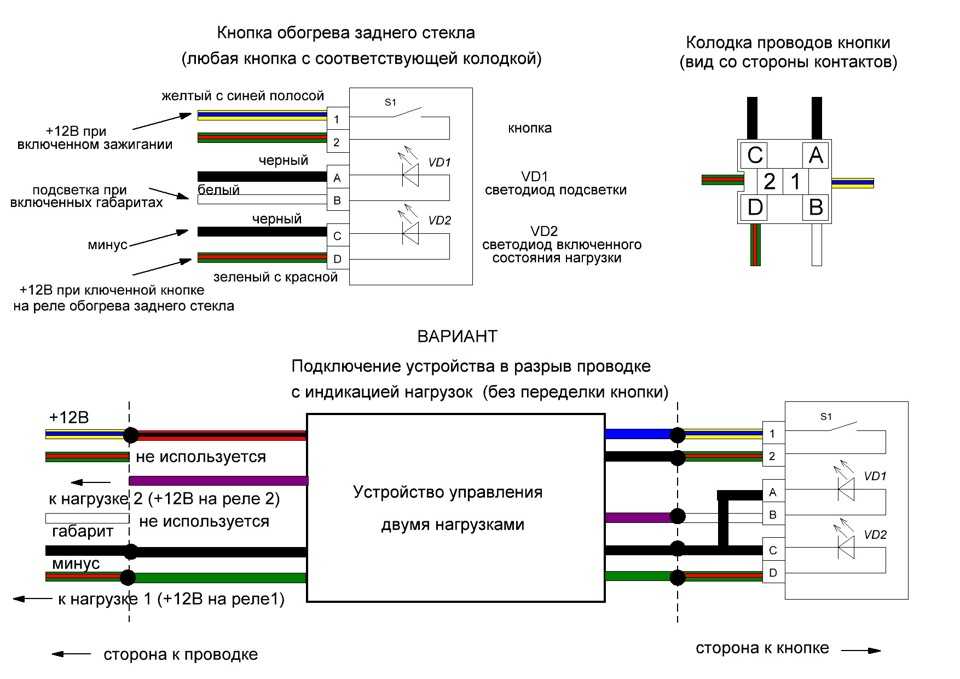

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

Двухжильный провод обычно окрашен следующими цветами:

  • напряжение — красный, черный, коричневый;
  • ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

  • красный или коричневый тон — цепь №1;
  • черный тон — цепь №2;
  • белый или серый цвет — цепь №3;
  • синий или голубые оттенки — ноль;
  • желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.

провода по цветам в электрики

Перейти к содержанию

Search for:

Статьи об энергетике

На чтение 5 мин. Просмотров 499 Опубликовано

Содержание

  1. Зачем делят провода по цветам?
  2. Обозначения цвета проводов в электрике
  3. Фаза
  4. Земля
  5. Ноль
  6. Отличие земли и нейтраля
  7. Поиск фазы в выключателе

Все элементы электропроводки имеют свой цвет. Благодаря этому электрик быстро ориентируется в пучке и выбирает нужную деталь. С маркировкой проводов по цвету знакомы не все. При неправильном соединении контактов происходит замыкание, иногда человек во время этого получает электрический разряд. Цветную маркировку в электрике создали для того, чтобы сократить время на поиск нужного контакта и его подключение к другому.

Зачем делят провода по цветам?

Такой способ оформления проводки выбрали для повышения безопасности, поскольку без этого есть высокий риск замыкания и поражения человека. Раньше расцветка проводов имела только черный и белый оттенок, но это было не очень удобно. Во время работы приходилось подавать питание в проводник, а потом контроллером определять, это фаза или ноль.

При использовании разных цветов электрики уже не путаются с такими моментами, поскольку провода маркируются по всей длине. Предназначение каждого заранее определяют и относят его к соответствующей группе.

К однофазной и трехфазной сети на 220 В выдвигаются одинаковые требования. Различий по цветам они не имеют, но фазный провод при этом дополняется еще несколькими оттенками. Маркировка сохраняется по всей длине, иногда в точках соединения используют кембрики или изоленту, чтобы лучше зафиксировать элемент.

Для определения группы, к которой относится элемент, его предварительно зачищают от слоя изоляции на несколько сантиметров, жилы при этом оставляют в оплетке. Производители не могут самопроизвольно решать, в какой цвет окрашивать изоляцию, поскольку для этого есть правила устройства электроустановок. Эти стандарты действуют в России, Белоруси, Украине. В остальных государствах есть свои символы и маркировка, которые нужно учитывать.

Обозначения цвета проводов в электрике

В щитках встречается три типа проводов: фаза, земля или ноль. Некоторые из них считаются особо опасными, поэтому маркировка наносится по всей длине. В этом случае даже при пережатии удастся определить, к какой группе относится компонент.

Фаза

Прикасаться к этим проводам опасно, в некоторых случаях смерть от них наступает моментально, поэтому в электропроводке их всегда окрашивают в яркий цвет, все они представлены на картинке ниже.

Фазы в электрике чаще обозначают красным или черным цветом, но иногда их оформляют в розовом, сером или коричневом оттенке. Работать с фазами легче, если сразу определить землю и ноль.

На схемах провода не обозначают цветом, вместо этого используют букву L. Если фаз в устройстве несколько, то их отличают друг от друга цифрами, например, L1, L2 и т. д. В однофазных схемах обозначаются буквами А, В, С, здесь цифры не используют.

Земля

По стандарту обозначение таких проводов происходит в зелено-желтом цвете. Несколько продольных линий отличают провода от всех остальных, поэтому ошибиться тут почти невозможно. Поперечные полоски тоже встречаются, но гораздо реже.

Если среди всех проводов встречается только желтый или зеленый цвет, то землей считается один из них. На схемах прописывается через PE, контакты, к которым ее потребуется подключить, обозначаются также.

Некоторые называют землю нулевым защитным проводом, из-за этого временами появляется путаница. Земля просто снижает риск прохождения тока, поэтому иногда ей причисляют защитные функции.

Ноль

Этот провод обычно окрашивают в синий или голубой цвет, иногда на нем рисуют белые полосы, чтобы выделить среди остальных. Другие оттенки не используют, даже если он находится в трехжильном кабеле с несколькими проводниками. На схемах его обозначают буквой N или просто окрашивают в синий цвет. Он образует электрическую цепь, чем и отличается от земли.

Отличие земли и нейтраля

По проводам с фазой и нулем идет электрический ток, поэтому дотрагиваться до них не стоит. Земля используется для перенаправления напряжения, когда оно выходит на корпус электрического прибора. Такая защита раньше устанавливалась на усмотрение пользователя, а теперь почти везде стала обязательной, поскольку без предварительного заземления устройство даже не включится.

Если проигнорировать этот критерий, то скопившееся электричество приведет к пробою или прохождению тока через человека. Когда по цветам в проводке разобраться невозможно, используют следующие методы:

  1. Измерьте сопротивление, в норме оно не превышает 4 Ом. Предварительно узнайте, есть ли там сопротивление, поскольку иначе мультиметр сгорит.
  2. Определите фазу, а дальше вольтметром измерьте напряжение, которое скапливается между землей и нейтралем. У первого элемента оно всегда выше.
  3. Измерьте напряжение между землей и любым другим безопасным прибором, например, батареей. В этом случае техника не обнаружит напряжения.

Этот алгоритм работает только на трех- или пятижильном кабеле, во всех остальных случаях земля окрашивается синим, а фаза коричневым или зеленым цветом.

Поиск фазы в выключателе

При подключении розетки этой необходимости не возникает, поскольку по сути все равно, куда ее подавать. При работе с выключателем все иначе, поскольку там фаза размыкается, а ноль идет на лампочку. Так делают для безопасности жильцов, иначе при замене лампы пойдет ток. Из-за этого фазу направляют на нижний контакт, а нейтраль на боковой.

Если в кабеле два одинаковых провода, то фазу определяют индикатором, он светится при контакте. Перед этим прибор отключают от электричества и зачищают изоляцию на 1,5 см. Провода разводят в разные стороны для предотвращения замыкания. Далее включают электричество и подносят индикатор, большой палец кладут на кончик отвертки, где находится площадка. Если при этом загорается лампочка, то проблем с определением фазы не возникает. Землю и нейтраль так обнаружить не удастся, поэтому используют сразу несколько способов.

Во время работы с проводами всегда соблюдайте правила их прокладывания и располагайте только горизонтально или вертикально. Экономия на этом приведет к тому, что их случайно зацепят во время ремонта или вообще не найдут.
