Автомобильный усилитель звука на микросхеме TDA1519C: мощный и компактный

Как собрать простой и эффективный автомобильный усилитель на TDA1519C. Какие преимущества дает использование этой микросхемы. Каковы основные характеристики и схема подключения усилителя на TDA1519C.

Основные характеристики усилителя на микросхеме TDA1519C

Микросхема TDA1519C представляет собой двухканальный усилитель мощности звуковой частоты, разработанный специально для применения в автомобильной аудиотехнике. Рассмотрим ее ключевые параметры:

• Выходная мощность: 2 x 11 Вт (при нагрузке 4 Ом)
• Напряжение питания: 8-18 В
• Коэффициент нелинейных искажений: 0,5%
• Диапазон воспроизводимых частот: 40 Гц — 15 кГц
• Отношение сигнал/шум: 80 дБ
• Чувствительность входа: 100 мВ

Как видим, данная микросхема обеспечивает достаточную для автомобильной акустики мощность при компактных размерах и низком энергопотреблении. Это делает TDA1519C отличным выбором для создания простого и эффективного автомобильного усилителя.

Преимущества использования TDA1519C в автомобильном усилителе

Использование микросхемы TDA1519C для построения автомобильного усилителя звука имеет ряд существенных преимуществ:

• Компактность — вся схема усилителя умещается на небольшой печатной плате
• Простота сборки — требуется минимум внешних компонентов
• Низкое энергопотребление — не создает большой нагрузки на бортовую сеть
• Встроенная защита от перегрева и короткого замыкания
• Широкий диапазон питающих напряжений (8-18 В)
• Хорошее качество звука при небольшой выходной мощности

Все это позволяет создать надежный и качественный усилитель для автомобильной аудиосистемы даже начинающему радиолюбителю.

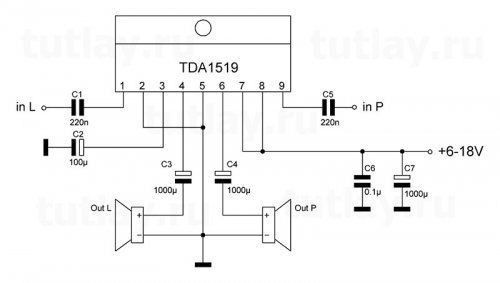

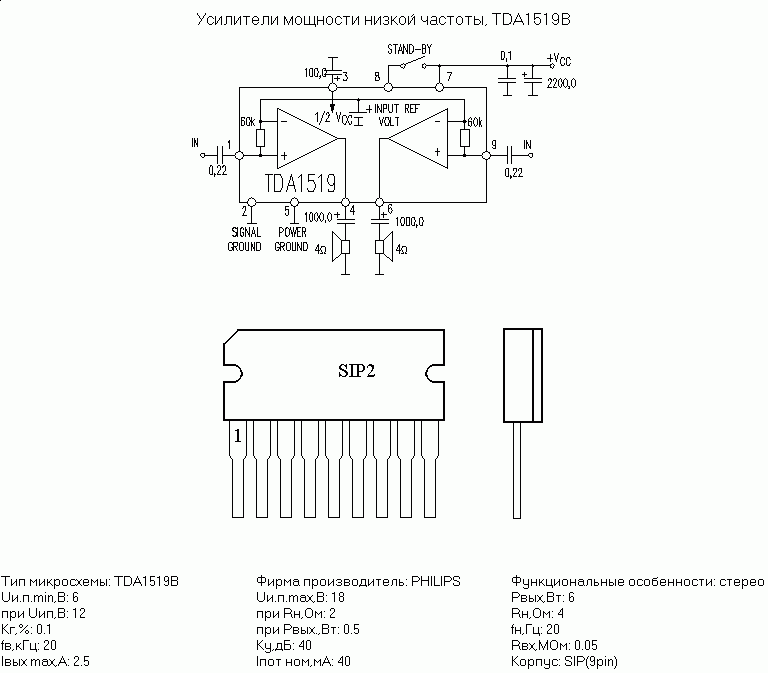

Схема подключения усилителя на TDA1519C

Рассмотрим типовую схему подключения усилителя на микросхеме TDA1519C:

1. Входы каналов (выводы 1 и 9) подключаются через конденсаторы 1 мкФ к источнику аудиосигнала
2. Выходы (выводы 3 и 7) подключаются напрямую к динамикам сопротивлением 4 Ом
3. Питание +12 В подается на вывод 6 через дроссель 10 мкГн
4. Общий провод (земля) подключается к выводу 4
5. Между выводами 2 и 8 устанавливается конденсатор 100 нФ для подавления помех

Такая схема обеспечивает стабильную работу усилителя и хорошее качество звучания. При необходимости можно добавить регулятор громкости на входе.

Сборка усилителя на TDA1519C своими руками

Собрать усилитель на микросхеме TDA1519C довольно просто. Для этого потребуется:

• Печатная плата размером примерно 50×70 мм
• Микросхема TDA1519C
• Набор конденсаторов и резисторов согласно схеме
• Радиатор для микросхемы
• Провода для подключения питания и динамиков

Монтаж элементов выполняется согласно принципиальной схеме. Особое внимание нужно уделить качеству пайки и правильности подключения выводов микросхемы. После сборки усилитель готов к установке в автомобиль.

Установка усилителя на TDA1519C в автомобиль

При установке усилителя на TDA1519C в автомобиль следует учитывать несколько важных моментов:

• Усилитель нужно разместить в сухом месте, защищенном от попадания влаги
• Обеспечить хорошую вентиляцию для отвода тепла
• Использовать качественные провода достаточного сечения
• Подключить питание через предохранитель номиналом 3-5 А
• Обеспечить надежное заземление на кузов автомобиля

При правильной установке усилитель на TDA1519C будет стабильно работать и радовать качественным звуком.

Возможные проблемы и их решение

При эксплуатации усилителя на TDA1519C могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них:

• Отсутствие звука — проверьте правильность подключения и целостность предохранителя
• Искажения звука — убедитесь, что не превышена максимальная мощность
• Фон в динамиках — проверьте качество заземления и экранирование проводов
• Перегрев микросхемы — обеспечьте лучшее охлаждение радиатора

Большинство проблем легко устраняется при внимательной проверке монтажа и соблюдении рекомендаций по установке.

Модернизация и улучшение характеристик усилителя

Базовую схему усилителя на TDA1519C можно улучшить, добавив некоторые дополнительные элементы:

• Установка регулятора громкости на входе
• Добавление эквалайзера для настройки тембра
• Использование более мощного блока питания
• Применение качественных аудиоконденсаторов
• Установка индикатора уровня выходного сигнала

Такие доработки позволят получить более функциональное устройство с улучшенными характеристиками звучания.

Автомобильный усилитель ЗЧ на микросхеме TDA1519C (2x11W)

Схема не сложного усилителя мощности звука для автомобиля, выходная мощность 11+11 Ватт, можно подключить к модулю с Bluetooth. Может быть, со мной и не согласятся, но мое мнение таково, что полноценная автомагнитола сейчас и не нужна вовсе.

Сейчас есть много портативных устройств, обеспечивающих и прием радиовещания и прослушивание музыки и просмотр видео, плюс еще интернет, навигация…

Все это может обеспечить один прибор, — планшетный компьютер. Причем, уже есть планшетные компьютеры, обозначенные именно как «автомобильные», то есть, их тыловая камера может поворачиваться, и это позволяет использовать его еще и как видеорегистратор. Однако, недостаток планшета как мультимедиа системы в низком качестве звука.

Нет, на наушники он работает неплохо, но собственные динамики малы и писклявы, и для работы в автомобиле уже совсем никак не пригодны.

В связи с этим было решено не покупать для автомобиля автомагнитолу, а ограничиться 8-дюймовым планшетом на Андроиде, и сделать к нему несложный внешний усилитель НЧ, например, на микросхеме TDA1519С.

Принципиальная схема

Первая идея состояла в том, чтобы собрать в корпусе от неисправного коммутатора зажигания УНЧ на TDA1519C по типовой схеме, и подключать планшет через разъем для наушников.

Но положительный опыт установки Bluetooth модуля XY-BT-MINI в старую CD-магни-толу LG CD-321ax подвинул к приобретению еще одного такого модуля, и применения его в качестве входного устройства для УМЧЗ на ИМС TDA1519C.

Это позволит обеспечить беспроводное подключение планшетного компьютера к УМЗЧ, а так же сделает возможным подключение к данному УМЗЧ других устройств, например, смартфона. Bluetooth модуль XY-BT-MINI, как и первый, был приобретен через Алиэкспресс.

Рис. 1. Принципиальная схема автомобильного усилителя ЗЧ на микросхеме TDA1519C, 2 x 11 Ватт.

XY-BT-MINI это квадратная печатная плата размерами 30×30 мм, на которой есть два разъема, — USB и под наушники, которые нам не понадобятся, а так же печатные площадки для подачи питания и для выхода НЧ стереосигнала. На схеме Bluetooth модуль XY-BT-MINI показан схематически так, как о выглядит если смотреть на него со стороны деталей. Для питания модуля Bluetooth нужно сделать источник напряжения 5V.

Здесь он выполнен на основе стабилизатора 7805. На него подается напряжение от автомобильной бортовой сети, но через выключатель S1, который одновременно служит и для выключения микросхемы УМЗЧ А2 в режим энергосбережения.

Микросхема TDA1519C включена почти по типовой схеме, с той разницей, что на выходе используется только один разделительный конденсатор С6 на оба канала.

Практически, динамики В1 и В2 включены последовательно в противофазе, но их соединенные вместе отрицательные выводы по переменному току подтянуты к нулю через конденсатор С6.

В результате каждый динамик работает в своем канале независимо друг от друга, и при этом экономится один конденсатор. Подстроечные резисторы R1 и R2 предназначены для установки уровней сигналов в каналах при налаживании данного усилителя.

Детали и монтаж

Акустические системы — по одному динамику сопротивлением по 4 Ом. Выходная мощность усилителя соответствует паспортным данным микросхемы TDA1519C, и составляет 2x11W. Конденсаторы С1, C3, С6, С9 на напряжение 16V.

Монтаж выполнен в корпусе от коммутатора зажигания старого автомобиля «Волга». Там довольно много место, а корпус имеет внешний ребристый радиатор — крышку.

Здесь он служит радиатором для микросхем А1 и А2. Монтаж выполнен объемным способом, -внешних элементов для микросхемы TDA1519C минимальное число, просто микросхема закреплена в корпусе как на радиаторе, а её выводы немного раздвинуты, и монтаж выполнен на них.

Большие конденсаторы обернуты бумагой и закреплены хомутами из монтажного провода. После включения питания в передающем устройстве включить поиск устройств Bluetooth. В поиске устройство отображается как «XY-ВТ», далее нажать «Подключение».

Андреев С. РК-12-19.
