Блок питания DC12030011A для телевизора AKAI: характеристики и применение

Какие параметры имеет блок питания DC12030011A для телевизора AKAI. Как правильно подобрать и использовать данный адаптер. В каких моделях телевизоров AKAI он применяется. Какие неисправности могут возникнуть с этим блоком питания.

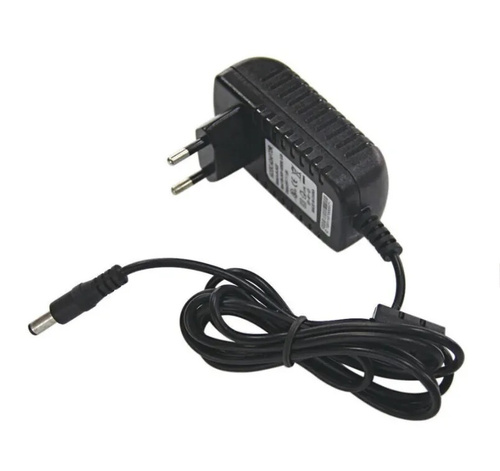

Основные характеристики блока питания DC12030011A

Блок питания DC12030011A предназначен для питания телевизоров AKAI и имеет следующие ключевые параметры:

• Выходное напряжение: 12 В
• Выходной ток: 3 А
• Выходная мощность: 36 Вт
• Размер штекера: 5,5 x 2,1 мм
• Полярность: центральный контакт положительный

Данный адаптер относится к импульсным блокам питания, что обеспечивает его высокую эффективность и компактные размеры. Он оснащен защитой от короткого замыкания, перегрузки и перегрева.

В каких моделях телевизоров AKAI применяется DC12030011A

Блок питания DC12030011A используется в следующих моделях телевизоров AKAI:

• AKAI LEA-19V21M
• AKAI LTA-15A15M
• AKAI LEA-22A08G
• AKAI LEA-19A08G

Важно отметить, что данный адаптер может подходить и к другим моделям телевизоров AKAI с аналогичными требованиями по питанию. При подборе блока питания всегда следует сверять его характеристики с параметрами, указанными на корпусе телевизора.

Как правильно подобрать блок питания для телевизора AKAI

При выборе блока питания для телевизора AKAI необходимо учитывать следующие факторы:

1. Напряжение. Должно точно соответствовать указанному на телевизоре (в данном случае 12 В).
2. Сила тока. Должна быть равной или немного превышать требуемую (здесь 3 А).
3. Мощность. Рассчитывается как произведение напряжения на силу тока (12 В * 3 А = 36 Вт).
4. Размер и тип разъема. Должен совпадать с разъемом на телевизоре.
5. Полярность. Центральный контакт должен быть положительным.

Использование блока питания с неподходящими параметрами может привести к некорректной работе телевизора или даже выходу его из строя.

Возможные неисправности блока питания DC12030011A

Как и любое электронное устройство, блок питания DC12030011A может выходить из строя. Наиболее распространенные неисправности включают:

• Полный отказ (не включается)
• Нестабильное выходное напряжение
• Повышенный шум при работе
• Перегрев корпуса

Причинами этих проблем могут быть:

1. Выход из строя электролитических конденсаторов
2. Пробой силовых ключей
3. Неисправность ШИМ-контроллера
4. Обрыв или окисление контактов в разъеме

В большинстве случаев ремонт блока питания требует специальных навыков и оборудования, поэтому рекомендуется обращаться в сервисный центр.

Преимущества использования оригинального блока питания

Хотя на рынке представлено множество аналогов, использование оригинального блока питания DC12030011A имеет ряд преимуществ:

• Гарантированная совместимость с телевизором
• Высокое качество изготовления и надежность
• Наличие всех необходимых защит
• Соответствие требованиям электромагнитной совместимости
• Сохранение гарантии на телевизор

Использование неоригинальных блоков питания может привести к нестабильной работе телевизора, появлению помех на изображении или даже повреждению внутренних компонентов устройства.

Как продлить срок службы блока питания DC12030011A

Для обеспечения длительной и надежной работы блока питания DC12030011A следует соблюдать несколько простых правил:

1. Не допускать перегрева. Обеспечить хорошую вентиляцию, не накрывать блок питания посторонними предметами.
2. Защищать от пыли. Регулярно очищать корпус от пыли, которая ухудшает теплоотвод.
3. Избегать механических повреждений. Не допускать падений, ударов, перегибов кабеля.
4. Подключать правильно. Сначала подсоединять штекер к телевизору, затем включать в розетку.
5. Отключать во время грозы. Это защитит блок питания от скачков напряжения в сети.

Соблюдение этих рекомендаций поможет значительно увеличить срок службы блока питания и обеспечить стабильную работу телевизора.

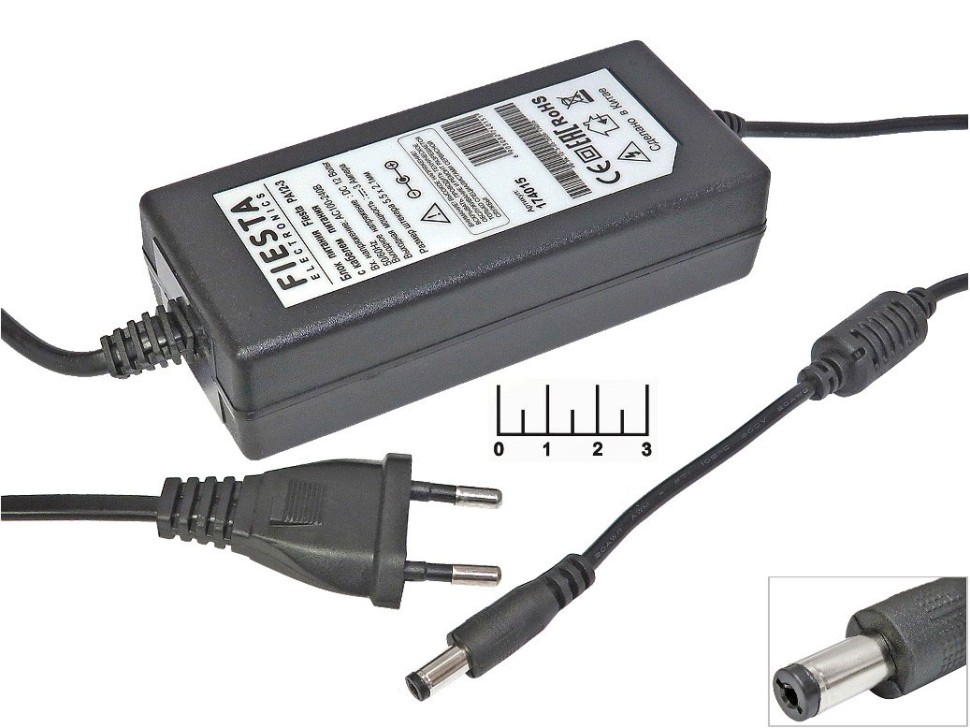

Альтернативные варианты замены DC12030011A

В случае если оригинальный блок питания DC12030011A недоступен, можно рассмотреть альтернативные варианты:

• Универсальные блоки питания с регулируемым напряжением
• Адаптеры других производителей с аналогичными характеристиками
• Блоки питания от ноутбуков с подходящими параметрами

При выборе альтернативы важно строго соблюдать соответствие основных параметров: напряжения, силы тока, полярности и размера разъема. Использование неподходящего блока питания может привести к повреждению телевизора.

Универсальные блоки питания

Универсальные блоки питания с регулируемым напряжением могут быть хорошей альтернативой DC12030011A. Они позволяют настроить нужное выходное напряжение и обычно комплектуются набором сменных штекеров.

Адаптеры других производителей

На рынке представлены адаптеры сторонних производителей, совместимые с телевизорами AKAI. При их выборе следует обращать внимание на репутацию производителя и наличие сертификатов качества.

Блоки питания от ноутбуков

В некоторых случаях можно использовать блоки питания от ноутбуков, если их характеристики соответствуют требуемым. Однако следует учитывать, что они могут иметь избыточную мощность и большие габариты.

Несмотря на наличие альтернатив, рекомендуется по возможности использовать оригинальный блок питания DC12030011A, который обеспечит наиболее стабильную и безопасную работу телевизора AKAI.

AKAI LTA-15A15M. Ремонт, схема, сервис

Техническое описание и состав телевизора AKAI LTA-15A15M, тип панели и применяемые модули. Состав модулей.

Модель LTA-15A15M встречалась в ремонте в двух вариантах комплектации.
Вариант 1:
Mainboard T.VST29.A3B, и LCD-панель LTA150XH-L06, либо HV150UX2-100.
Вариант 2:
Mainboard TSUMV59XU-LE1 и LCD-панель 150XGA0201-1, либо LQ150X1LGC2.

Блок питания внешний DC12030011A 12V 3A.

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления неисправностей

— Телевизор AKAI LTA-15A15M не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, а на пульт и кнопки управления не реагирует.

Неисправность в подобных случаях следует искать в цепях источника питания DC12030011A. Необходимо замерить вторичные выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных… а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.

— Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностика материнской платы AS-MST6M181VS-LE1 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — cFeon Q32B0104HIP(8), YD1517P (18), FR9888 (8)=MP1484EN которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера ET-6N1E-CF101R. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Следует помнить! Попытки самостоятельного ремонта телевизора AKAI LTA-15A15M, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

---

Прошивка на AKAI LTA-15A15M от участников сибирского форума: Download прошивка Akai LTA-15A15M AS-TSUMV59XU-LE1 LQ150X1LGC2 Q32B-104HIP CRC: 95598BF4 32 Mbit (Pack 2.31MB)

Дополнительно по ремонту MainBoard

Внешний вид MainBoard AS-MST6M181VS-LE1 показан на рисунке ниже:

AS-MST6M181VS-LE1 может применяться в телевизорах:

AKAI LTA-15A15M (Panel LTA150XH-L06), AKAI LEA-22A08G (Panel LM215WF4 (TL)(E7)), AKAI LEA-19A08G (Panel LM185Wh3-TLA1).

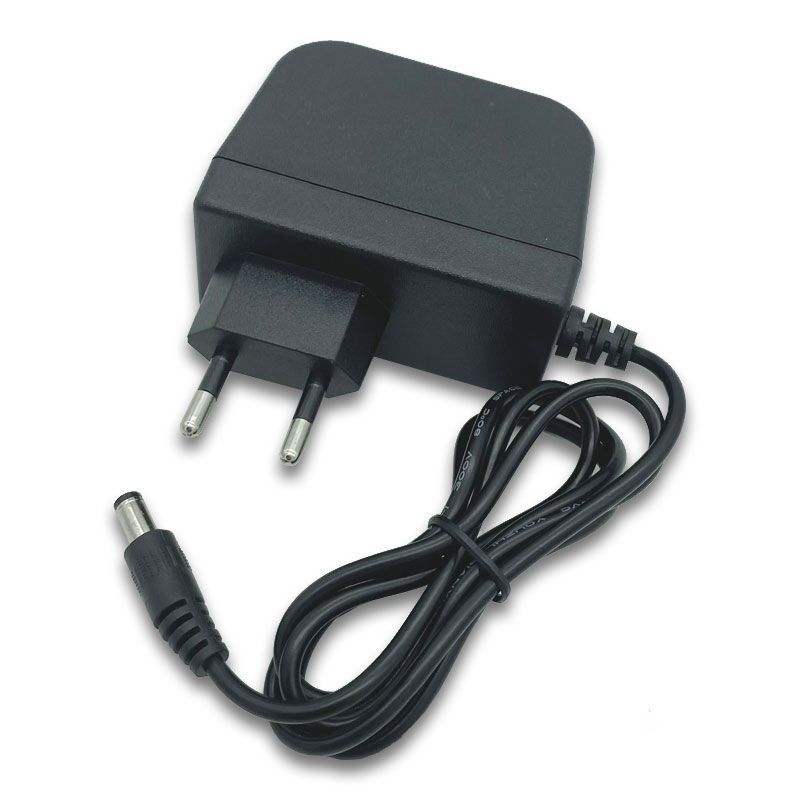

Внешний вид блока питания

Основные особенности устройства AKAI LTA-15A15M:

Установлена матрица (LCD-панель) LTA150XH-L06.
Для питания ламп подсветки применяется инвертор AYI240408, управляется ШИМ-контроллером TL494 (16). В преобразователе инвертора установлен трансформатор GIVTEEL190002 121017. В качестве силовых элементов инвертора применяются ключи типа ME494 (8).

Формирование необходимых питающих напряжений для всех узлов телевизора AKAI LTA-15A15M осуществляет модуль питания DC12030011A, либо его аналоги c использованием микросхем OB2263 (PWM SOT23-6 ).
MainBoard — основная плата (материнская плата) представляет собой модуль AS-MST6M181VS-LE1, с применением микросхем cFeon Q32B0104HIP(8), YD1517P (18), FR9888 (8)=MP1484EN и других.
Тюнер ET-6N1E-CF101R обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA150XH-L06
Type : a-Si TFT-LCD, Panel
Diagonal size : 15. 0 inch
Resolution : 1024×768, XGA
Display Mode : TN, Normally White, Transmissive

Active Area : 304.1×228.1 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 400 cd/m²
Contrast Ratio : 400:1
Display Colors : 16.2M (6-bit + FRC), CIE1931 65%
Response Time : 5/20 (Tr/Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 20 pins
Voltage : 3.3V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

AKAI LTA-15A301
Chassis(Version) MTV-1501
Panel: M150XN4
T-CON: M$35M15X0470
Inverter (backlight): 1517 inverter 100. PCB TDF0430
PWM Inverter: LX1691/IPW, LM393M
MOSFET Inverter: Si9945AEY (8) MMBT2907A
Power Supply (PSU): adapter AKAI-12040-3A
MainBoard: 1517-MRTTV100
Тuner: JS-6B2/121
Control: RM-610

AKAI LTA-1581
Chassis(Version) CV075GT_V3
Panel: SVA150XG04TB
Inverter (backlight): DP-02-15052; 2 Lamp
Power Supply (PSU): Adapter 12V
MainBoard: CV075GT_V3
Тuner: TSN3311-Q
IC Main: CPU: MST718BE-LF SPI FLASH: EN25D20 (D20-100GCP), EEPROM: MIC24LC16BI, SWITCH: HCF4052, AUDIO: TDA1517P + MSP3415G B8 V3
Control: Remote GCOVA1028SJ
